1 Zawód: technik geodeta Symbol cyfrowy zawodu: 311[10] Numer zadania: Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 311[10] Czas trwania egzaminu: 240 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2012 Informacje dla zdaj cego: 1. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 4 strony. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, stanowiskiem egzaminacyjnym i jego wyposa eniem. Masz na to 20 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po up ywie tego czasu przyst p do rozwi zywania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania, wykonanie prac zwi zanych z opracowywanym projektem i sporz dzenie dokumentacji z ich wykonania. 7. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 8. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 9. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

2 Zadanie egzaminacyjne Jako pracownik firmy geodezyjnej otrzymujesz zadanie wyznaczenia odleg o ci sko nej L mi dzy punktami 1 i 2. W Za czniku 1 przedstawiono wzajemne usytuowanie punktów 1, 2 i S i. Punkty 1 i 2 s zasygnalizowane za pomoc luster. Stanowisko pomiarowe S i jest oznakowane na posadzce pomieszczenia. Opracuj projekt realizacji prac zwi zanych z wykonaniem pomiarów oraz obliczeniami niezb dnymi do wyznaczenia odleg o ci sko nej mi dzy punktami 1 i 2. Wykonaj na stanowisku w punkcie S i pomiary k tów poziomego i k tów zenitalnych w jednej serii oraz dwukrotnie boków d 1 i d 2. Wyniki pomiarów zapisz w Drukach 1, 2, 3 i 4. Odleg o sko n podaj z dok adno ci 0,01 m. Sporz d dokumentacj z wykonanych prac pomiarowych i obliczeniowych. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej. 2. Za o enia do projektu realizacji prac, wynikaj ce z tre ci zadania i za czników. 3. Wykaz i opis czynno ci zwi zanych z pomiarem k ta poziomego, k tów zenitalnych oraz boków d 1 i d Wykaz prac kameralnych zwi zanych z obliczeniem odleg o ci sko nej mi dzy punktami 1 i Wykaz instrumentów, sprz tu geodezyjnego i dokumentacji pomiarowej niezb dnych do wyznaczenia odleg o ci sko nej mi dzy punktami 1 i Dokumentacj z wykonania pomiarów geodezyjnych wype nione druki w KARCIE PRACY EGZAMINACYJNEJ: Druk 1 wyniki pomiarów k ta poziomego α, Druk 2 wyniki pomiarów k tów zenitalnych z 1 i z 2, Druk 3 wyniki pomiarów boków d 1 i d 2, 7. Dokumentacj z wykonania prac kameralnych wype nione druki i obliczenia w KARCIE PRACY EGZAMINACYJNEJ: Druk 1 obliczenie redniej warto ci k ta oraz obliczenia kontrolne, Druk 2 obliczenie redniej warto ci k tów zenitalnych oraz obliczenia kontrolne, Druk 3 obliczenie redniej d ugo ci boków d 1 i d 2, Druk 4 szkic polowy uzupe niony o wyniki pomiarów, obliczenia odleg o ci sko nej L mi dzy punktami 1 i 2. Do wykonania zadania wykorzystaj: Za cznik 1. zawieraj cy: Szkic pogl dowy w p aszczy nie pionowej Wzór do obliczenia przewy szenia H Wzór do obliczenia odleg o ci poziomej D Wzór do obliczenia odleg o ci sko nej L Strona 2 z 4

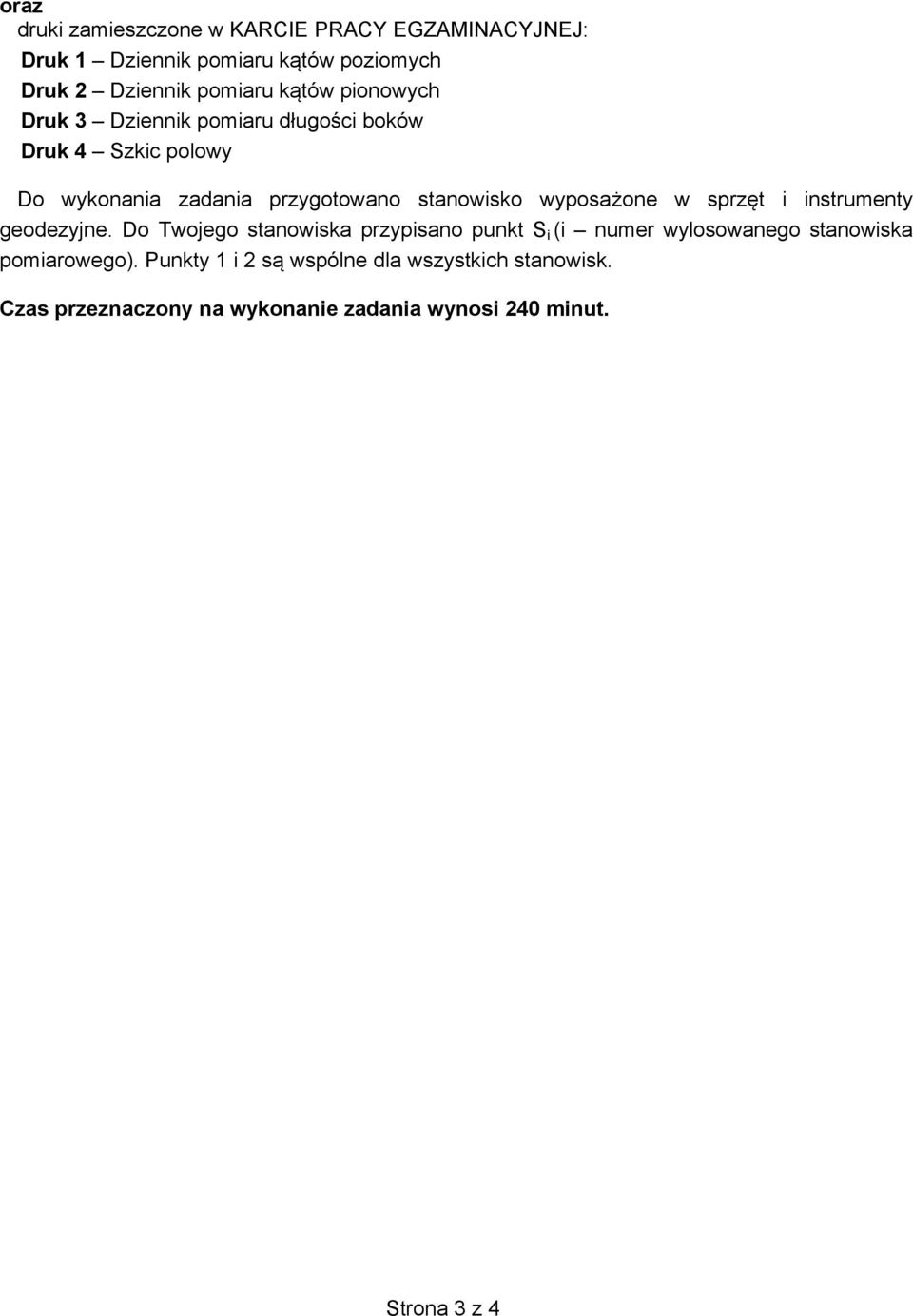

3 oraz druki zamieszczone w KARCIE PRACY EGZAMINACYJNEJ: Druk 1 Dziennik pomiaru k tów poziomych Druk 2 Dziennik pomiaru k tów pionowych Druk 3 Dziennik pomiaru d ugo ci boków Druk 4 Szkic polowy Do wykonania zadania przygotowano stanowisko wyposa one w sprz t i instrumenty geodezyjne. Do Twojego stanowiska przypisano punkt S i (i numer wylosowanego stanowiska pomiarowego). Punkty 1 i 2 s wspólne dla wszystkich stanowisk. Czas przeznaczony na wykonanie zadania wynosi 240 minut. Strona 3 z 4

4 Za cznik 1. Szkic pogl dowy w p aszczy nie pionowej H= d 2 ctgz 2 - d 1 ctgz 1 Wzór do obliczenia przewy szenia H Wzór do obliczenia odleg o ci poziomej D D = d d2 2 d1 d2 cosα Wzór do obliczenia odleg o ci sko nej L L= 2 2 D + ΔH Strona 4 z 4
