1 Zawód: technik eksploatacji portów i terminali Symbol cyfrowy zawodu: 342[03] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 342[03] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera strony. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, a następnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania. 6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 8. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

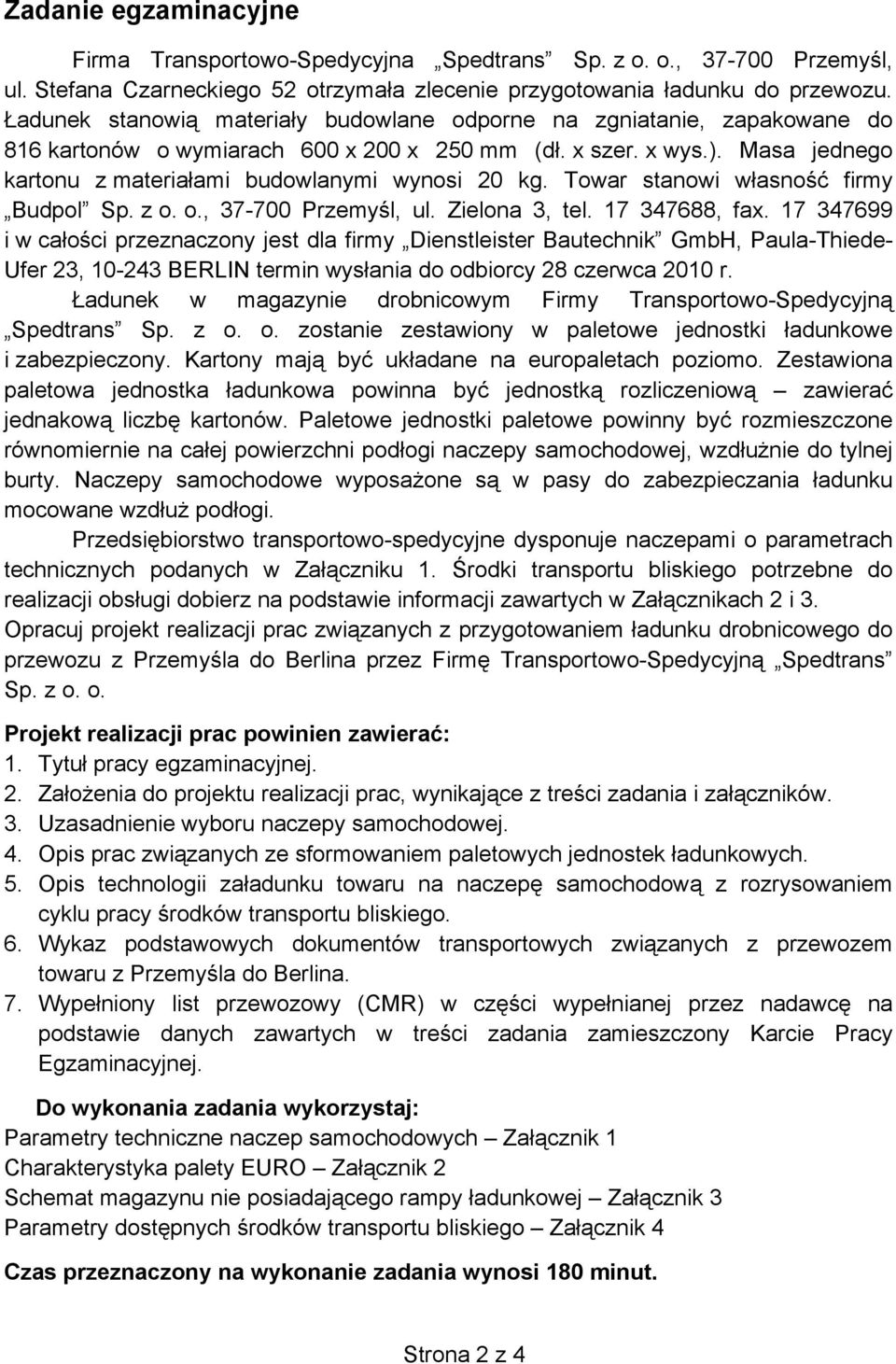

2 Zadanie egzaminacyjne Firma Transportowo-Spedycyjna Spedtrans Sp. z o. o., Przemyśl, ul. Stefana Czarneckiego 52 otrzymała zlecenie przygotowania ładunku do przewozu. Ładunek stanowią materiały budowlane odporne na zgniatanie, zapakowane do 816 kartonów o wymiarach 600 x 200 x 250 mm (dł. x szer. x wys.). Masa jednego kartonu z materiałami budowlanymi wynosi 20 kg. Towar stanowi własność firmy Budpol Sp. z o. o., Przemyśl, ul. Zielona 3, tel , fax i w całości przeznaczony jest dla firmy Dienstleister Bautechnik GmbH, Paula-Thiede- Ufer 23, BERLIN termin wysłania do odbiorcy 28 czerwca 2010 r. Ładunek w magazynie drobnicowym Firmy Transportowo-Spedycyjną Spedtrans Sp. z o. o. zostanie zestawiony w paletowe jednostki ładunkowe i zabezpieczony. Kartony mają być układane na europaletach poziomo. Zestawiona paletowa jednostka ładunkowa powinna być jednostką rozliczeniową zawierać jednakową liczbę kartonów. Paletowe jednostki paletowe powinny być rozmieszczone równomiernie na całej powierzchni podłogi naczepy samochodowej, wzdłużnie do tylnej burty. Naczepy samochodowe wyposażone są w pasy do zabezpieczania ładunku mocowane wzdłuż podłogi. Przedsiębiorstwo transportowo-spedycyjne dysponuje naczepami o parametrach technicznych podanych w Załączniku 1. Środki transportu bliskiego potrzebne do realizacji obsługi dobierz na podstawie informacji zawartych w Załącznikach 2 i 3. Opracuj projekt realizacji prac związanych z przygotowaniem ładunku drobnicowego do przewozu z Przemyśla do Berlina przez Firmę Transportowo-Spedycyjną Spedtrans Sp. z o. o. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej. 2. Założenia do projektu realizacji prac, wynikające z treści zadania i załączników. 3. Uzasadnienie wyboru naczepy samochodowej. 4. Opis prac związanych ze sformowaniem paletowych jednostek ładunkowych. 5. Opis technologii załadunku towaru na naczepę samochodową z rozrysowaniem cyklu pracy środków transportu bliskiego. 6. Wykaz podstawowych dokumentów transportowych związanych z przewozem towaru z Przemyśla do Berlina. 7. Wypełniony list przewozowy (CMR) w części wypełnianej przez nadawcę na podstawie danych zawartych w treści zadania zamieszczony Karcie Pracy Egzaminacyjnej. Do wykonania zadania wykorzystaj: Parametry techniczne naczep samochodowych Załącznik 1 Charakterystyka palety EURO Załącznik 2 Schemat magazynu nie posiadającego rampy ładunkowej Załącznik 3 Parametry dostępnych środków transportu bliskiego Załącznik 4 Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 2 z 4

3 Załącznik 1 Parametry techniczne naczep samochodowych Lp. Wymiary wewnętrzne ładowni Liczba Długość Szerokość Wysokość naczep (szt.) Maksymalna masa netto towaru (kg) Charakterystyka palety EURO Wymiary palety Tara palety Dopuszczalne obciążenie 1200 x 800 x 144 mm 20 kg obciążenie 1500 kg Załącznik 2 Schemat magazynu nieposiadającego rampy ładunkowej Załącznik 3 Strona 3 z 4

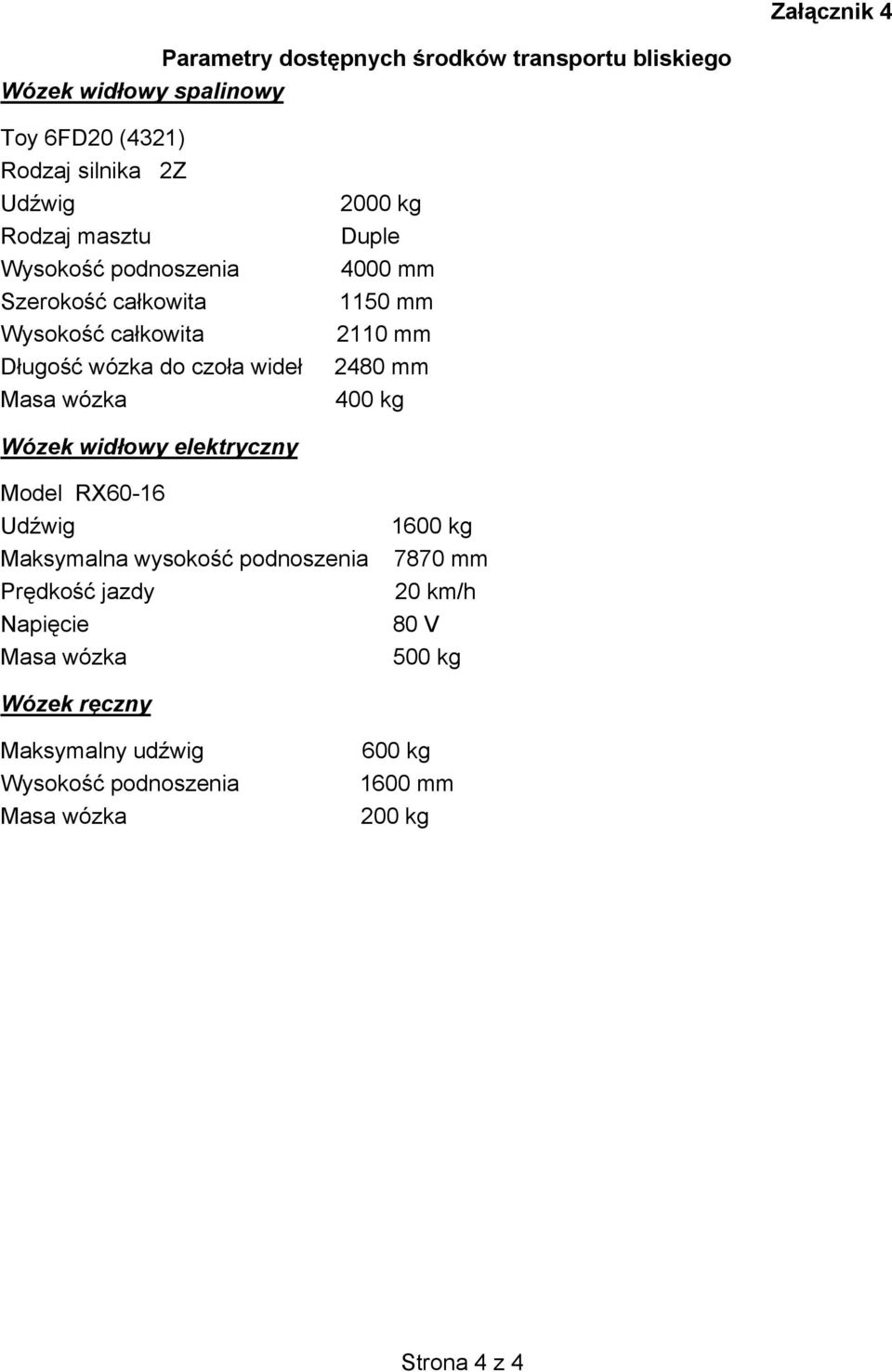

4 Załącznik 4 Parametry dostępnych środków transportu bliskiego Wózek widłowy spalinowy Toy 6FD20 (4321) Rodzaj silnika 2Z Udźwig Rodzaj masztu Wysokość podnoszenia Szerokość całkowita Wysokość całkowita Długość wózka do czoła wideł 2000 kg Duple 4000 mm 1150 mm 2110 mm 2480 mm 400 kg Wózek widłowy elektryczny Model RX60-16 Udźwig Maksymalna wysokość podnoszenia Prędkość jazdy Napięcie 1600 kg 7870 mm 20 km/h 80 V 500 kg Wózek ręczny Maksymalny udźwig Wysokość podnoszenia 600 kg 1600 mm 200 kg Strona 4 z 4
