ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010

Transkrypt

1 Zawód: technik urządzeń audiowizualnych Symbol cyfrowy zawodu: 313[04] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 313[04] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera 6 stron. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, a następnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania. 6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 8. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

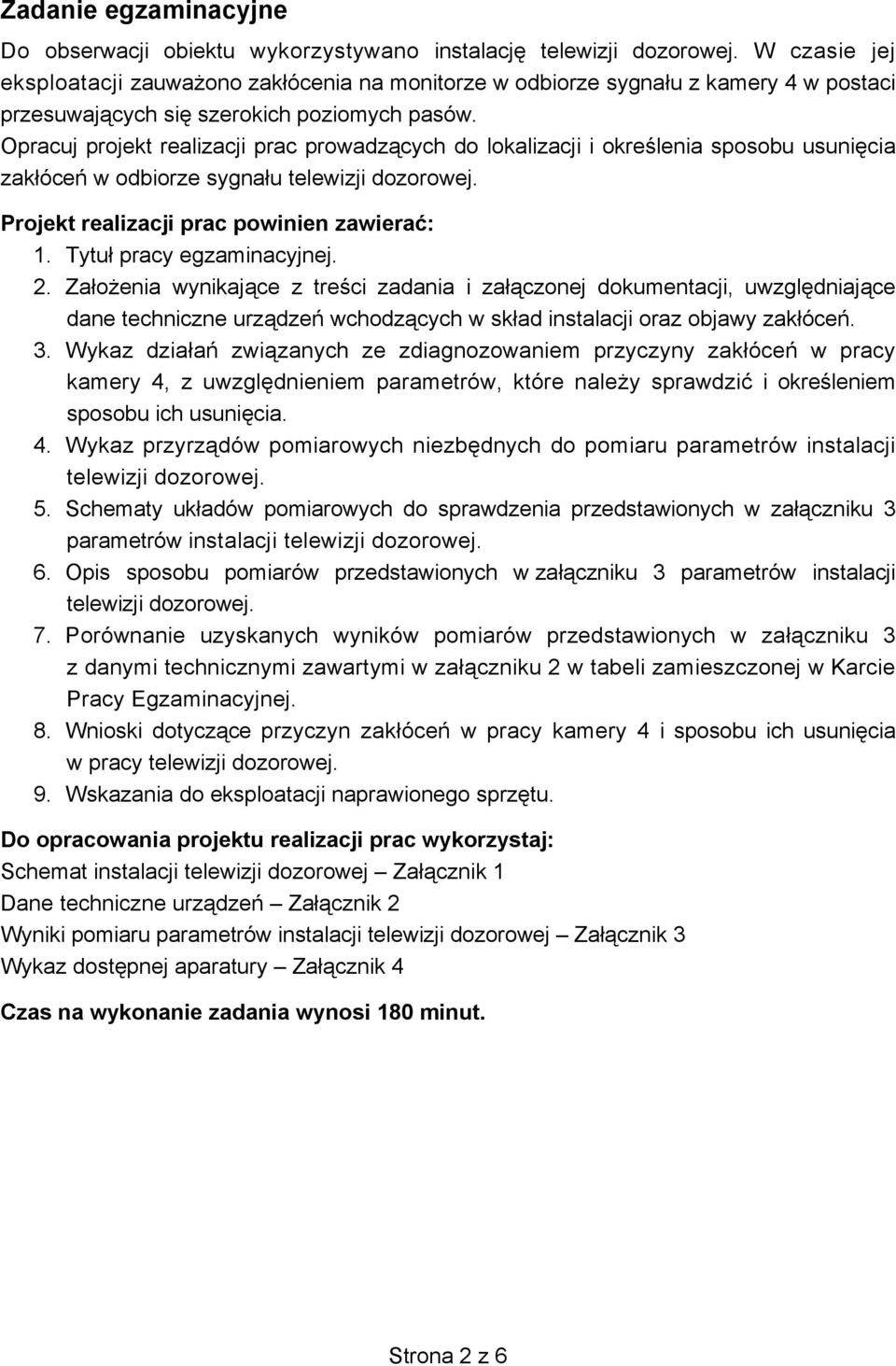

2 Zadanie egzaminacyjne Do obserwacji obiektu wykorzystywano instalację telewizji dozorowej. W czasie jej eksploatacji zauważono zakłócenia na monitorze w odbiorze sygnału z kamery 4 w postaci przesuwających się szerokich poziomych pasów. Opracuj projekt realizacji prac prowadzących do lokalizacji i określenia sposobu usunięcia zakłóceń w odbiorze sygnału telewizji dozorowej. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej. 2. Założenia wynikające z treści zadania i załączonej dokumentacji, uwzględniające dane techniczne urządzeń wchodzących w skład instalacji oraz objawy zakłóceń. 3. Wykaz działań związanych ze zdiagnozowaniem przyczyny zakłóceń w pracy kamery 4, z uwzględnieniem parametrów, które należy sprawdzić i określeniem sposobu ich usunięcia. 4. Wykaz przyrządów pomiarowych niezbędnych do pomiaru parametrów instalacji telewizji dozorowej. 5. Schematy układów pomiarowych do sprawdzenia przedstawionych w załączniku 3 parametrów instalacji telewizji dozorowej. 6. Opis sposobu pomiarów przedstawionych w załączniku 3 parametrów instalacji telewizji dozorowej. 7. Porównanie uzyskanych wyników pomiarów przedstawionych w załączniku 3 z danymi technicznymi zawartymi w załączniku 2 w tabeli zamieszczonej w Karcie Pracy Egzaminacyjnej. 8. Wnioski dotyczące przyczyn zakłóceń w pracy kamery 4 i sposobu ich usunięcia w pracy telewizji dozorowej. 9. Wskazania do eksploatacji naprawionego sprzętu. Do opracowania projektu realizacji prac wykorzystaj: Schemat instalacji telewizji dozorowej Załącznik 1 Dane techniczne urządzeń Załącznik 2 Wyniki pomiaru parametrów instalacji telewizji dozorowej Załącznik 3 Wykaz dostępnej aparatury Załącznik 4 Czas na wykonanie zadania wynosi 180 minut. Strona 2 z 6

3 Załącznik 1 Schemat instalacji telewizji dozorowej Załącznik 2 Dane techniczne urządzeń Kamera czarno-biała zewnętrzna Przetwornik 1/3" CCD SHARP Obiektyw 3,6 mm Kąt widzenia 72 Czułość 0,3 Lux Liczba linii 400 TVL Wyjście Video 1 V pp ±10%/75 Ω Wyjście Audio tak Temperatura pracy od -10 C do + 45 C Masa 200 g Wymiary 125x52x45 mm Zasilanie 12 V/230 ma Strona 3 z 6

4 Łączówka kamery do podłączenia sygnałów wideo i zasilania (Rys. 2) Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 (Rys. 3) Parametry przewodu elektrycznego: Linka: 2x0,5 Parametry przewodu koncentrycznego: Impedancja: 75 Ω Żyła: drut CU 0,59 Izolacja: PE pełny 3,7 Oplot: drut CU Powłoka zewnętrzna: PVC 5,9 mm Łączówka zasilania LZ1 (Rys. 4) Urządzenie służy do rozgałęzienia zasilania kamer CCTV i innych urządzeń. Rysunek pokazuje podłączenie do łączówki czterech kamer. Parametry techniczne: Ilość zacisków śrubowych: 16 (na dwóch listwach), Max. prąd zasilający: 2,5 A, Max. napięcie: 24 V, Wymiary (szer. x wys. x gł.): 116x90x36 mm Strona 4 z 6

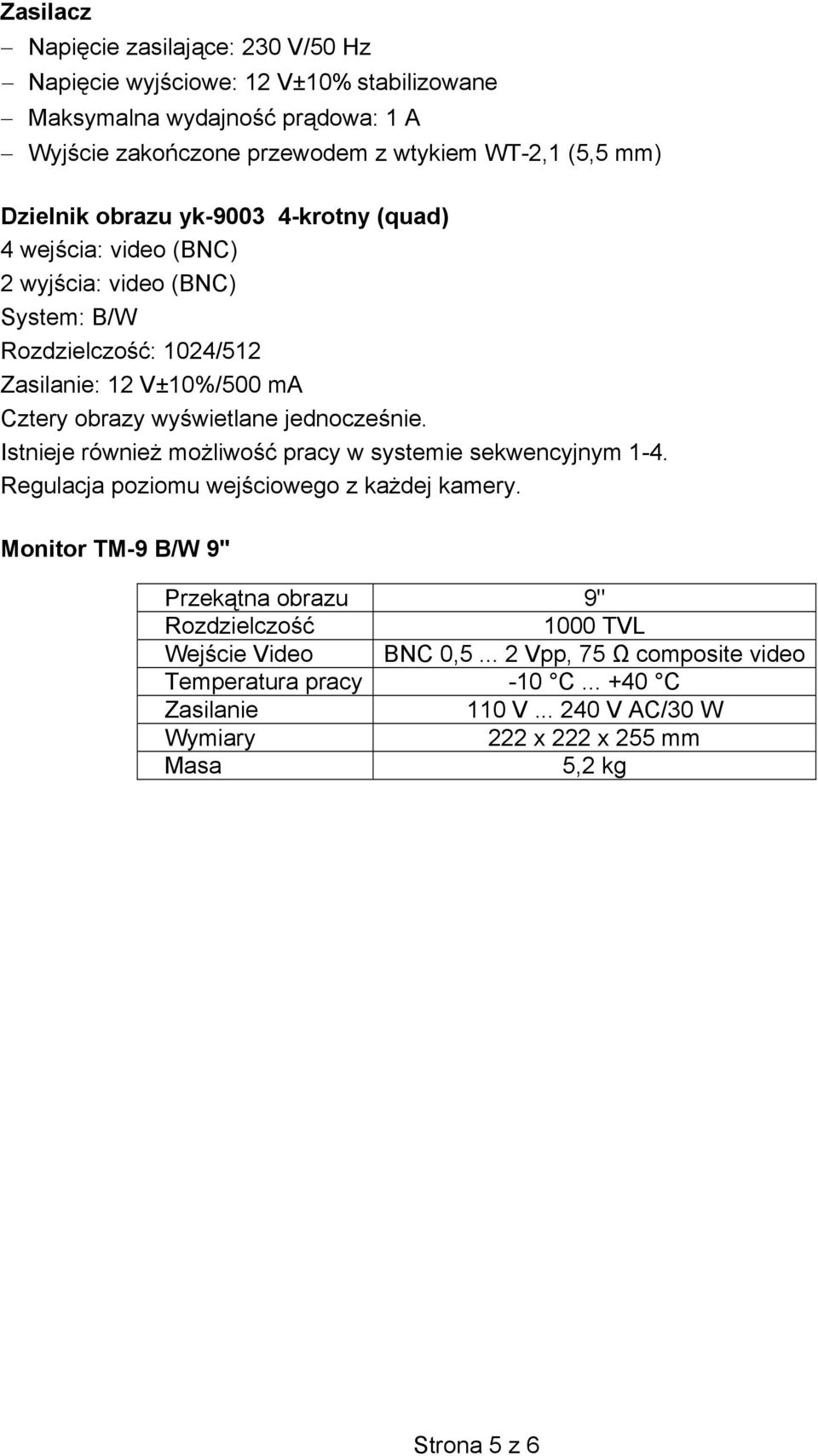

5 Zasilacz Napięcie zasilające: 230 V/50 Hz Napięcie wyjściowe: 12 V±10% stabilizowane Maksymalna wydajność prądowa: 1 A Wyjście zakończone przewodem z wtykiem WT-2,1 (5,5 mm) Dzielnik obrazu yk krotny (quad) 4 wejścia: video (BNC) 2 wyjścia: video (BNC) System: B/W Rozdzielczość: 1024/512 Zasilanie: 12 V±10%/500 ma Cztery obrazy wyświetlane jednocześnie. Istnieje również możliwość pracy w systemie sekwencyjnym 1-4. Regulacja poziomu wejściowego z każdej kamery. Monitor TM-9 B/W 9" Przekątna obrazu 9" Rozdzielczość 1000 TVL Wejście Video BNC 0, Vpp, 75 Ω composite video Temperatura pracy -10 C C Zasilanie 110 V V AC/30 W Wymiary 222 x 222 x 255 mm Masa 5,2 kg Strona 5 z 6

6 Załącznik 3 Wyniki pomiaru parametrów instalacji telewizji dozorowej 1. Pomiar napięcia zasilania na listwie zaciskowej LZ1 U zas 11,9 V DC 2. Pomiar napięcia sygnału wideo z kamery 4 dochodzący do dzielnika obrazu U we 0,9 V p-p 3. Pomiar dopasowania przewodu współosiowego pomiędzy dzielnikiem obrazu a kamerą 4 L[m] 0 4. Pomiar napięcia zasilającego na zaciskach kamery 4 U zas 9,8 V 5. Pomiar napięcia sygnału wideo na zaciskach kamery 4 U wy 0,9 V p-p Wykaz dostępnej aparatury - oscyloskop dwukanałowy, - generator sygnałowy, - tester instalacji kablowych, - miernik uniwersalny. Załącznik 4 Strona 6 z 6
