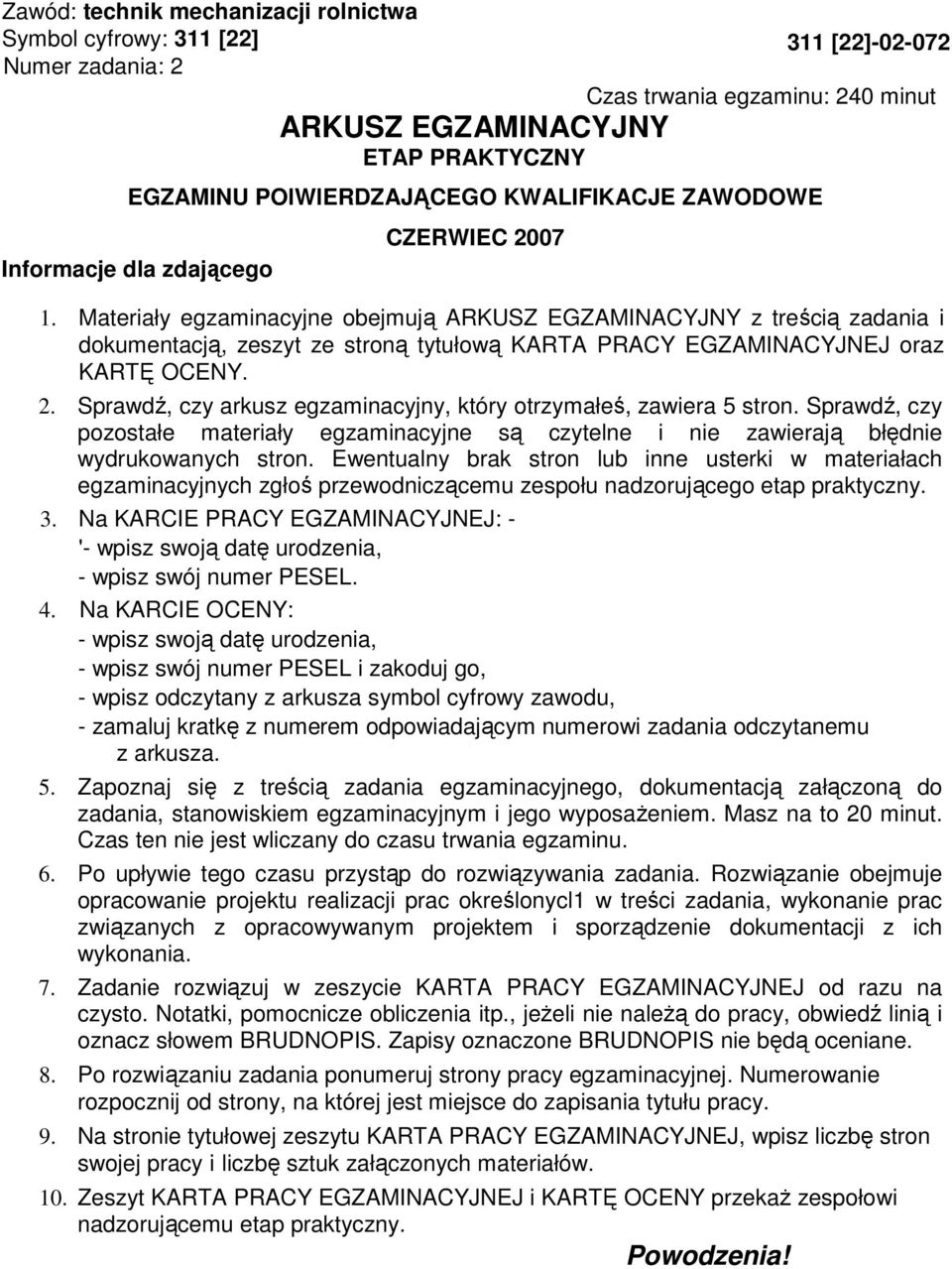

1 Zawód: technik mechanizacji rolnictwa Symbol cyfrowy: 311 [22] Numer zadania: [22] Czas trwania egzaminu: 240 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POlWlERDZAJĄCEGO KWALIFIKACJE ZAWODOWE Informacje dla zdającego CZERWIEC Materiały egzaminacyjne obejmują ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny, który otrzymałeś, zawiera 5 stron. Sprawdź, czy pozostałe materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: - '- wpisz swoją datę urodzenia, - wpisz swój numer PESEL. 4. Na KARCIE OCENY: - wpisz swoją datę urodzenia, - wpisz swój numer PESEL i zakoduj go, - wpisz odczytany z arkusza symbol cyfrowy zawodu, - zamaluj kratkę z numerem odpowiadającym numerowi zadania odczytanemu z arkusza. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, stanowiskiem egzaminacyjnym i jego wyposaŝeniem. Masz na to 20 minut. Czas ten nie jest wliczany do czasu trwania egzaminu. 6. Po upływie tego czasu przystąp do rozwiązywania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonycl1 w treści zadania, wykonanie prac związanych z opracowywanym projektem i sporządzenie dokumentacji z ich wykonania. 7. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeŝeli nie naleŝą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 8. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. 9. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 10. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaŝ zespołowi nadzorującemu etap praktyczny. Powodzenia!

2 Zadanie egzaminacyjne W gospodarstwie zajmującym się uprawą zbóŝ, na jednym z pól o wymiarach 300x500m, zaplanowano siew pszenicy ozimej w dawce 200 kg/ha. Gleba na tym polu charakteryzuje się przeciętnym oporem stawianym narzędziom rolniczym i utrzymana jest w dobrej kulturze rolnej. Opracuj projekt realizacji prac związanych z przygotowaniem ziarna do siewu i wysiewem zbóŝ za pomocą siewnika S043. Wykonaj prace związane z przygotowaniem siewnika znajdujący się na stanowisku egzaminacyjnym do pracy z zadaną normą wysiewu. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy odnoszący się do zakresu opracowania projektu. ~. ZałoŜenia do projektu realizacji prac, czyli dane wynikające z treści zadania i załączonej dokumentacji. ~. Wykaz czynności dotyczących przygotowania ziarna do siewu oraz przeprowadzenia siewu nasion (np. w postaci schematu blokowego). 4. Obliczenia dotyczące organizacji siewu siewnikiem S043 (oblicz~ szerokość roboczą agregatl,j" powierzchnię pola do obsiania., wydajność praktyczną,. całkowity czas pracy siewnika, potrzebną ilość nasion do siewu, liczbę przejazdów wzdłuŝ pola, szerokość pasa uwroci, opór stawiany przez siewnik, moc efektywną ciągnika (do obliczeń wykorzystaj Załączniki 3 i 4) 5. Dobór ciągnika zgodnie z zasadami zestawiania agregatów maszynowych (do obliczeń wykorzystaj Załączniki 1, 2, 3, 4). 6. Wykaz sprzętu do przeprowadzenia siewu siewnikiem S043 oraz określenie liczby osób niezbędnych do wykonania siewu. 7. Szkic siewnika S043 z podaniem wartości: szerokości roboczej siewnika, szerokości pasa siewnego oraz z zaznaczeniem obliczonej długości znaczników (wykorzystaj Szkic siewnika z układem redlic zamieszczony w KARCIE PRACY EGZAMINACYJNEJ). 8. Szkic poletka z podaniem wartości: szerokości uwroci, miejsca dostarczenia nasion oraz sposobu prowadzenia agregatu z siewnikiem S043 (wykorzystaj Szkic pola do obsiewu zamieszczony w KARCIE PRACY EGZAMINACYJNEJ). Strona 2 z 5

3 Dokumentacja z wykonania pracy powinna zawierać: 1. Wykaz czynności regulacyjnych przy ustawieniu siewnika do wysiewu pszenicy w dawce 200 kg/ha (wykorzystaj tabelę Punkty regulacji siewnika zamieszczoną w KARCIE PRACY EGZAMINACYJNEJ i instrukcję obsługi siewnika znajdującego się na stanowisku egzam inacyjnym). 2. Wykaz punktów smarowania siewnika smarem stałym oraz wskazanie punktów które nasmarowano (wykorzystaj tabelę Punkty smarowania siewnika zamieszczoną w KARCIE PRACY EGZAMINACYJNEJ i instrukcję obsługi siewnika znajdującego się na stanowisku egzaminacyjnym). 3. Harmonogram czynności wykonywanych podczas ustawiania znaczników oraz wskazanie czynności, które wykonano podczas ustawiania znaczników siewnika znajdującego się na stanowisku egzaminacyjnym przy rozstawie kół ciągnika 135 cm (wykorzystaj tabelę Harmonogram czynności podczas ustawiania znaczników siewnika zamieszczoną w KARCIE PRACY EGZAMINACYJNEJ i instrukcję obsługi siewnika znajdującego się na stanowisku egzaminacyjnym). 4. Harmonogram czynności wykonywanych podczas montaŝu jednej redlicy do siewnika znajdującego się na stanowisku egzaminacyjnym oraz wskazanie czynności, które wykonano podczas montaŝu redlicy (wykorzystaj tabelę Harmonogram czynności podczas montaŝu redlicy siewnika zamieszczoną w KARCIE PRACY EGZAMINACYJNEJ i instrukcję obsługi siewnika znajdującego się na stanowisku egzaminacyjnym). 5. Wykaz materiałów i narzędzi niezbędnych do wykonania smarowania, regulacji parametrów wysiewu, ustawiania znaczników i montaŝu redlicy siewnika znajdującego się na stanowisku egzaminacyjnym. Do wykonania zadania wykorzystaj: Wartości oporów roboczych wybranych maszyn i narzędzi - Załącznik 1. Charakterystyka wybranych ciągników produkcji krajowej - Załącznik 2. Dane techniczne siewników - Załącznik 3. Wzory do wykonania obliczeń - Załącznik 4. oraz zamieszczone w KARCIE PRACY EGZAMINACYJNEJ: Szkic siewnika z układem redlic. Szkic pola do obsiewu. Tabela Punkty regulacji siewnika. Tabela Punkty smarowania siewnika. Harmonogram czynności podczas ustawiania znaczników. Harmonogram czynności podczas montaŝu jednej redlicy. a ponadto Instrukcję obsługi siewnika znajdującego się na stanowisku egzaminacyjnym. Czas przeznaczony na wykonanie zadania wynosi 240 minut. Strona 3 z 5

4 Wartości oporów roboczych wybranych maszyn i narzędzi Załącznik 1. Rodzaj pracy Narzędzie lub maszyna Opór jednostkowy [kn/m] \Nłókowanie \Nłóka ciągnikowa 0,4~O,6 Siew rzędowy Siewniki ciągnikowe 1,O~1,4 Sadzenie Sadzarka do ziemniaków 1,3~2,O Charakterystyka wybranych ciągników produkcji krajowej Załącznik 2. Lp. Wyszczególnienie Jednostka Ursus C330M C360-3P C360 MF Moc Silnika kw 22,4 34,6 38, Jednostkowe zuŝycie paliwa g/kwh Dane techniczne siewników Załącznik 3. L p. 1. Prędkość robocza [km/h] Typ siewnika Współczynnik wykorzystania wydajności 0,70 0,60 0,55 3. Rozstaw kół ciągnika współpracującego z siewnikiem cm I 4. Sprawność ogólna agregatu 0,5 0,4 0,55 :1 5. Liczba zastosowanych w siewniku redlic [szt.] Rozstaw zastosowanych międzyrzędzi cm 10,8 10,8 10,8 7. Współczynnik wykorzystania pojemności zbiornika 0,75 0,80 0, Ładowność skrzyni nasiennej [kg] Promień skrętu agregatu Droga wyjazdu agregatu II Strona 4 z 5

5 Wzory do wykonania obliczeń Załącznik 4. Szerokość robocza Szerokość pasa uwroci dla nawrotów pętlowych b=m lr [cm] Ep = 3 R + e m - szerokość międzyrzędzi w cm. b - szerokość robocza w centymetrach i r - liczba zastosowanych redlic szt. R - promień skrętu agregatu w metrach e - droga wyjazdu agregatu w metrch Opór roboczy siewnika Wydajność praktyczna FlX = b ki [kn] W p = O.l b v 'l1wyd [ha/h] Wp - vilydajność praktyczna w haih b - szerokość robocza w centymetrach v - prędkość robocza w kmih 11 wyd - współczynnik wykorzystania wydajności praktycz kl- opór jednostkowy siewnika Moc potrzebną do napędu siewnika FlX v Pe = --3,6 110 II o - sprawno ś ć ogólna agre gatu [k\iv] Czas pracy A trob = Wp Potrzebna ilość nasillfj. [h] Szerokość pasa siewnego bl = b - m Gpol e = A Q [kg] Drogo ś ć znaczników przy ustawieniu ciągnika wzg1ę dem siev; symet.tycznym. Q - Dawka nasion na hehiar A - P owierzchnia p ola Liczba przejazdów wzdłuŝ dłuŝszego boku pola bl - Zł. xp= xl= -- +m 2 la= G s - pojemność zbiornika siewnika w kg v n- współczynnik wykorzystania pojemności zbiornika b - szerokość robocza siewnika w metrach Lz - długość dłuŝszego boku pola Strona 5 z 5
