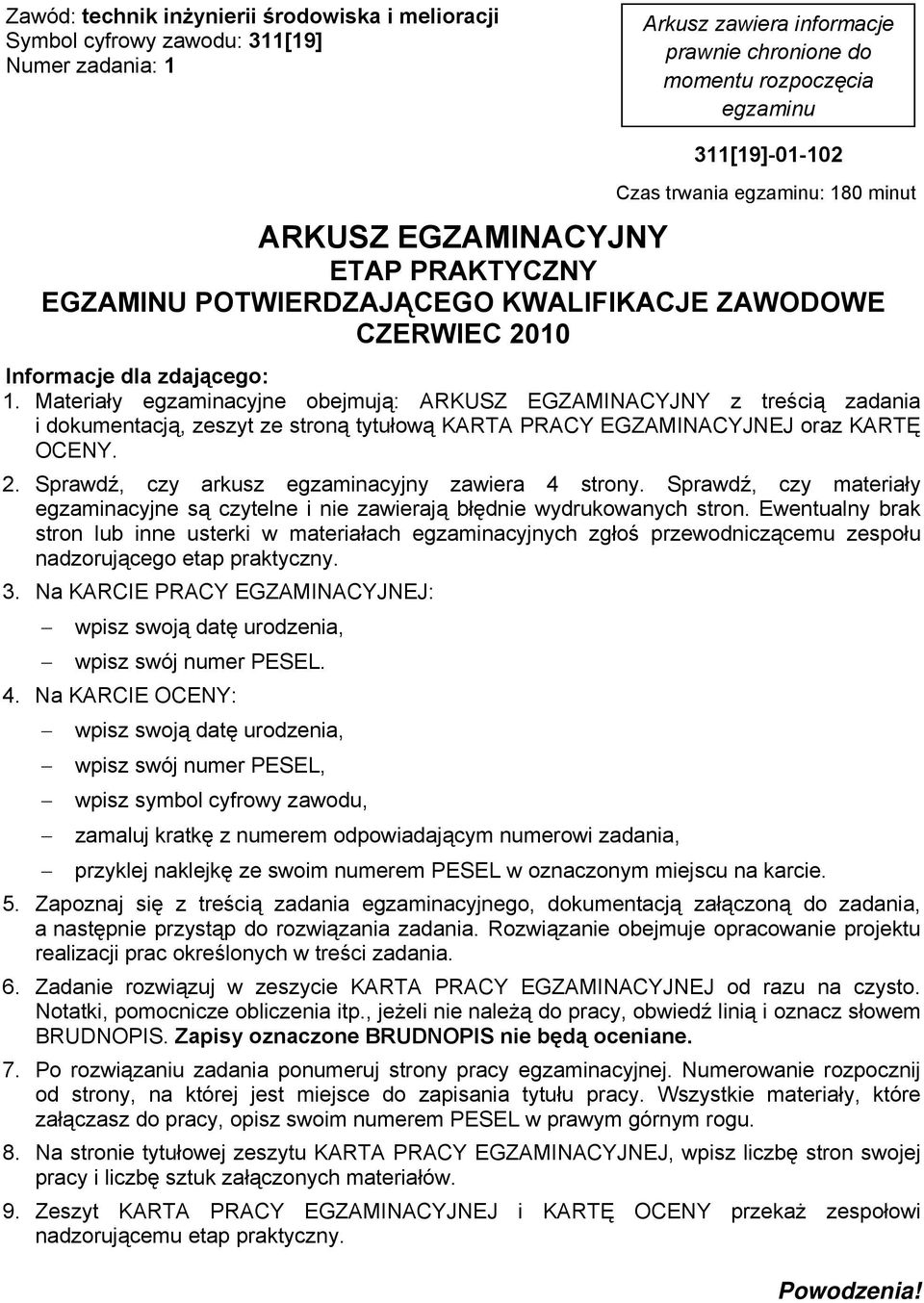

1 Zawód: technik inżynierii środowiska i melioracji Symbol cyfrowy zawodu: 311[19] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 311[19] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera 4 strony. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, a następnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania. 6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 8. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

2 Zadanie egzaminacyjne W celu gromadzenia wody do nawodnień planowane jest wykonanie zbiornika retencyjnego o wymiarach: długość i szerokość dna 80 m, głębokość 2 m, nachylenie skarp 1 : 2. Teren, na którym ma być wykonany zbiornik, pokryty jest warstwą ziemi urodzajnej o miąższości 20 cm. Wykonanie zbiornika w terenie wymaga odspojenia m 3 gruntu i odwiezienia go na odległość 4 km. W 30% grunt ten należy do II kategorii, a w 70% do kategorii III. Skarpy zbiornika po jego uformowaniu zostaną obsiane mieszanką traw na warstwie humusu o grubości 5 cm. Do humusowania skarp wykorzystana zostanie ziemia urodzajna pozyskana z powierzchni terenu pod wykop zbiornika. Pozostała jej część będzie rozplantowana wokół zbiornika. Opracuj projekt realizacji prac związanych z budową zbiornika retencyjnego i zabezpieczeniem jego skarp przez humusowanie i obsiew trawą. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej odnoszący się do zawartości zadania 2. Założenia do projektu realizacji prac wynikające z treści zadania 3. Schemat realizacji robót sporządzony w kolejności technologicznej obejmujący: usunięcie ziemi urodzajnej z terenu przeznaczonego na wykonanie zbiornika, wykonanie wykopu pod zbiornik, transport urobku pochodzącego z wykopu, plantowanie dna zbiornika, plantowanie skarp zbiornika, humusowanie skarp, obsiew skarp mieszanką traw, rozplantowanie ziemi urodzajnej pozostałej po humusowaniu skarp. 4. Rysunki i szkice przedstawiające: zwymiarowany rysunek powierzchni terenu, z którego należy usunąć ziemię urodzajną pod wykop zbiornika w skali 1:1000, zwymiarowany szkic przekroju podłużnego zbiornika, zwymiarowany szkic przekroju poprzecznego zbiornika, zwymiarowany szkic jednej skarpy zbiornika przeznaczonej do humusowania i obsiewu trawą. 5. Obliczenia obejmujące: obliczenie objętości ziemi urodzajnej, którą należy usunąć z powierzchni płaskiego terenu pod wykop zbiornika, obliczenie objętości gruntu II kategorii przeznaczonego do odspojenia i wywiezienia z terenu budowy, obliczenie objętości gruntu III kategorii przeznaczonego do odspojenia i wywiezienia z terenu budowy, obliczenie powierzchni dna zbiornika przeznaczonej do plantowania, Strona 2 z 4

3 obliczenie powierzchni jednej skarpy przeznaczonej do plantowania, humusowania i obsiewu trawą, obliczenie powierzchni do plantowania, humusowania i obsiewu trawą, zapotrzebowanie na ziemię urodzajną oraz nasiona traw do zabezpieczenia skarp zbiornika, zapotrzebowanie na nasiona traw do zabezpieczenia skarp zbiornika, obliczenie objętości humusu do rozplantowania wokół zbiornika. 6. Harmonogram pracy maszyn obejmujący: dobór maszyn przyjętych do wykonania zbiornika retencyjnego i odwiezienia gruntu, obliczenie czasu pracy maszyn niezbędnych do wykonania zbiornika i rozplantowania gruntu wokół zbiornika, sporządzenie harmonogramu pracy maszyn zatrudnionych przy budowie zbiornika. Maszyny do wykonania robót dobierz z zestawu przedstawionego w Załączniku 3. Do obliczenia czasu pracy maszyn, z uwzględnieniem kategorii gruntu wykorzystaj wydajność maszyn podaną w Załączniku 3. Przyjmij, że czas pracy zmiany roboczej wynosi 8 godzin. Do sporządzenia harmonogramu wykorzystaj wzór formularza przedstawiony w KARCIE PRACY EGZAMINACYJNEJ. 7. Wykaz elementów zbiornika z uwzględnieniem dopuszczalnych odchyleń, które podczas wykonywania robót powinny być objęte kontrolą jakości. Do sporządzenia tego wykazu wykorzystaj Załącznik 5 Dokumentację do wykonania zadania stanowią następujące załączniki: Tablica do obliczenia szerokości skarp Załącznik 1 Jednostkowe zapotrzebowanie na materiały do ubezpieczenia skarp Załącznik 2 Zestaw maszyn będący na wyposażeniu wykonawcy robót Załącznik 3 Wzór harmonogramu pracy maszyn Załącznik 4 zawarty w KARCIE PRACY EGZAMINACYJNEJ Dokładność wykonania robót ziemnych Załącznik 5 Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 3 z 4

4 Załącznik 1 Tablica do obliczania szerokości skarp wykopów W tablicy wprowadzono następujące oznaczenia: głębokość wykopu h, szerokość skarpy S 1. Nachylenie skarpy wykopu 1 : 2 h [m] S 1 [m] 0,50 1,11 1,00 2,24 1,50 3,35 2,00 4,47 2,50 5,59 Załącznik 2 Jednostkowe zapotrzebowanie materiałów do humusowania i obsiania skarp zbiornika Nakłady materiałów na 100 m 2 umocnionej powierzchni Lp. Rodzaj materiału Jednostka Ilość miary 1 Ziemia urodzajna (humus) m 3 5,2 2 Nasiona traw kg 1,2 Załącznik 3 Maszyny będące do dyspozycji wykonawcy robót i ich przeciętne wydajności w robotach ziemnych Maszyna Wydajność maszyny [m 3 /godz.] Odspojenie gruntu z załadunkiem na środki Rozplantowanie transportowe gruntu Usunięcie ziemi urodzajnej /humusu/ I - II III - IV Spycharka gąsienicowa 52 kw 48,0 61,4 Minikoparka gąsienicowa 5 kw 4,6 Koparko-ładowarka 14,5 kw 16,4 Ładowarka 37 kw 68,2 Koparka gąsienicowa z osprzętem podsiębiernym 0,6 m 3 51,7 40,2 Samochód samowyładowczy Ciągnik gąsienicowy 74 kw Strona 4 z 4
