ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010

Transkrypt

1 Zawód: technik papiernictwa Symbol cyfrowy zawodu: 311[27 Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu 311[27] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJĄCEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2010 Informacje dla zdającego: 1. Materiały egzaminacyjne obejmują: ARKUSZ EGZAMINACYJNY z treścią zadania i dokumentacją, zeszyt ze stroną tytułową KARTA PRACY EGZAMINACYJNEJ oraz KARTĘ OCENY. 2. Sprawdź, czy arkusz egzaminacyjny zawiera 4 strony. Sprawdź, czy materiały egzaminacyjne są czytelne i nie zawierają błędnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materiałach egzaminacyjnych zgłoś przewodniczącemu zespołu nadzorującego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoją datę urodzenia, wpisz swój numer PESEL. 4. Na KARCIE OCENY: wpisz swoją datę urodzenia, wpisz swój numer PESEL, wpisz symbol cyfrowy zawodu, zamaluj kratkę z numerem odpowiadającym numerowi zadania, przyklej naklejkę ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj się z treścią zadania egzaminacyjnego, dokumentacją załączoną do zadania, a następnie przystąp do rozwiązania zadania. Rozwiązanie obejmuje opracowanie projektu realizacji prac określonych w treści zadania. 6. Zadanie rozwiązuj w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto. Notatki, pomocnicze obliczenia itp., jeżeli nie należą do pracy, obwiedź linią i oznacz słowem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie będą oceniane. 7. Po rozwiązaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytułu pracy. Wszystkie materiały, które załączasz do pracy, opisz swoim numerem PESEL w prawym górnym rogu. 8. Na stronie tytułowej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczbę stron swojej pracy i liczbę sztuk załączonych materiałów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KARTĘ OCENY przekaż zespołowi nadzorującemu etap praktyczny. Powodzenia!

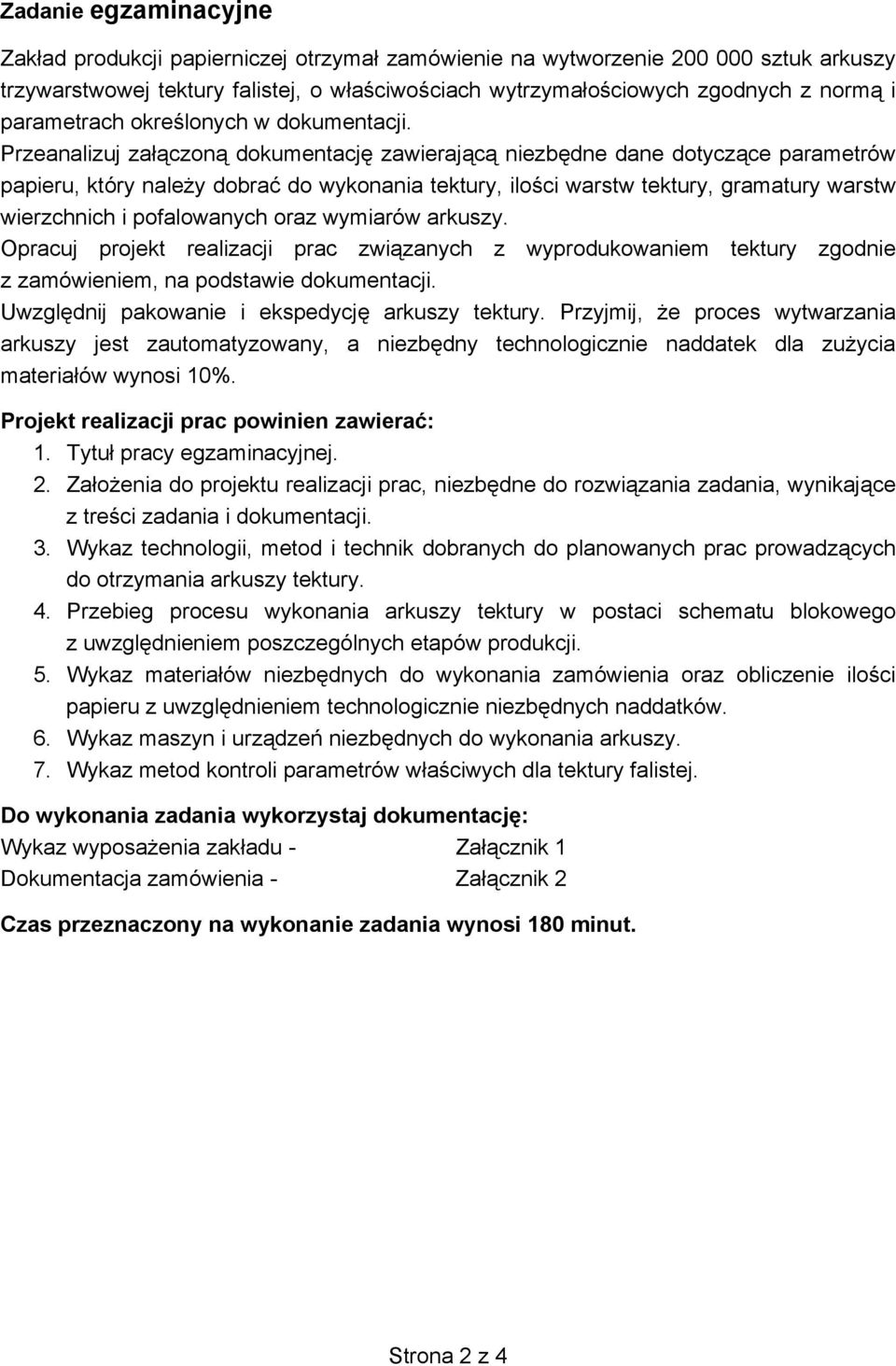

2 Zadanie egzaminacyjne Zakład produkcji papierniczej otrzymał zamówienie na wytworzenie sztuk arkuszy trzywarstwowej tektury falistej, o właściwościach wytrzymałościowych zgodnych z normą i parametrach określonych w dokumentacji. Przeanalizuj załączoną dokumentację zawierającą niezbędne dane dotyczące parametrów papieru, który należy dobrać do wykonania tektury, ilości warstw tektury, gramatury warstw wierzchnich i pofalowanych oraz wymiarów arkuszy. Opracuj projekt realizacji prac związanych z wyprodukowaniem tektury zgodnie z zamówieniem, na podstawie dokumentacji. Uwzględnij pakowanie i ekspedycję arkuszy tektury. Przyjmij, że proces wytwarzania arkuszy jest zautomatyzowany, a niezbędny technologicznie naddatek dla zużycia materiałów wynosi 10%. Projekt realizacji prac powinien zawierać: 1. Tytuł pracy egzaminacyjnej. 2. Założenia do projektu realizacji prac, niezbędne do rozwiązania zadania, wynikające z treści zadania i dokumentacji. 3. Wykaz technologii, metod i technik dobranych do planowanych prac prowadzących do otrzymania arkuszy tektury. 4. Przebieg procesu wykonania arkuszy tektury w postaci schematu blokowego z uwzględnieniem poszczególnych etapów produkcji. 5. Wykaz materiałów niezbędnych do wykonania zamówienia oraz obliczenie ilości papieru z uwzględnieniem technologicznie niezbędnych naddatków. 6. Wykaz maszyn i urządzeń niezbędnych do wykonania arkuszy. 7. Wykaz metod kontroli parametrów właściwych dla tektury falistej. Do wykonania zadania wykorzystaj dokumentację: Wykaz wyposażenia zakładu - Załącznik 1 Dokumentacja zamówienia - Załącznik 2 Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 2 z 4

3 Załącznik 1 Wykaz wyposażenia zakładu Tekturnica do produkcji tektury falistej z mikrofalą E i F; Tekturnica do produkcji tektury falistej dwuwarstwowej z możliwością wytwarzania fal B i C; Instalacja do produkcji tektury falistej metodą arkusze na arkusze składająca się z następujących urządzeń: - Tekturnica do produkcji tektury falistej dwuwarstwowej - Przekrawacz poprzeczny tektury na arkusze - Sklejarka arkuszy dwuwarstwowej tektury falistej z arkuszami warstwy zewnętrznej Instalacja do produkcji tektury falistej metodą arkusze na zwój składająca się z następujących urządzeń: - Tekturnica do produkcji tektury falistej dwuwarstwowej - Podajnik arkuszy papieru na zewnętrzną płaską warstwę tektury - Sklejarka arkuszy z tekturą falistą - Przekrawacz poprzeczny Zszywarki drutem; Maszyna dociskowa wykrawająca; Laboratorium umożliwiające przeprowadzenie badań właściwości wytworów papierniczych takich jak: gramatura, grubość, wilgotność, chłonność, przepuklenie, przebicie, liczba podwójnych zgięć, odporność tektury falistej na zgniatanie kolumnowe i płaskie; Mieszalnik do przygotowania kleju skrobiowego; Mieszalnik do dyspersji wodnych (kleju POW); Magazyn papieru. Strona 3 z 4

4 Załącznik 2 Dokumentacja zamówienia Wymiary arkuszy tektury falistej do wykonania: 700 x 1000 mm, (format B1), krótszy bok prostopadły do biegu fal; Arkusze na warstwę wierzchnią zadrukowane techniką offsetową, dostarczone przez zamawiającego o gramaturze 170 g/m 2 i wymiarach 700 x 1000 mm, (format B1); Tektura składa się z warstwy zewnętrznej płaskiej, jednej warstwy falistej (2 mm), o fali B, współczynnik pofalowania 1,36 i warstwy pokryciowej z arkuszy zadrukowanych naklejonych metodą arkusze na arkusz ; Papier na liner gramatura 200 g/m 2, siarczanowy, zaklejony o szerokości zwoju 1000 mm; Papier na fluting: gramatura 120 g/m 2, makulaturowy o szerokości zwoju 1000 mm; Klejenie tektury dwuwarstwowej klejem skrobiowym; Przyklejanie warstwy pokryciowej zadrukowanej klejem dyspersyjnym POW; Parametry tektury zastosowane do wytworzenia arkuszy zgodne z normą: grubość, gramatura, wilgotność, odporność na zgniatanie pionowe (ECT), odporność na zgniatanie płaskie (FCT); Pakowanie wyrobu: palety po 1000 arkuszy. Ekspedycja wyrobu. Strona 4 z 4

5
