1 AUTOTROL Performa LOGIX INSTRUKCJA INSTALACJI OCZYSZCZANIE WODY

2 Instrukcja instalacji Performa / LOGIX Spis treści Spis treści 1. Informacje ogólne Zakres dokumentacji Wersje publikacji Dane identyfikacyjne producenta i produktu Stosowane skróty Normy Obowiązujące normy Dostępne certyfikaty Procedura uzyskania pomocy technicznej Prawa autorskie Ograniczenie odpowiedzialności Aplikacja Scan & Service Bezpieczeństwo Opis piktogramów związanych z bezpieczeństwem Umiejscowienie naklejki z numerem seryjnym Zagrożenia Personel Sprzęt Higiena i sanityzacja Kwestie sanitarne Zasady zachowania higieny Opis Dane techniczne Charakterystyka wydajności przepływu Rysunek wymiarowy urządzenia Opis i umiejscowienie podzespołów Dostępne opcje zaworu Chlorator (kontrolka poziomu soli) Zestaw zaworu mieszającego Cykl regeneracji układu (działanie w ośmiu cyklach) Cykl filtrowania (sekwencja 4 cykli) / 74 Ref. MKT-IM-011 / B

3 Instrukcja instalacji Performa / LOGIX Spis treści 4. Wymiary systemu Konfiguracja zmiękczacza (Performa 268) Konfiguracja inżektora/dlfc/sterownika napełniania i zaworu Konfiguracja filtra (Performa 263) Wyliczenie czasu cyklu Natężenia przepływu inżektora (tabele) Określenie ilości soli Instalacja Wskazówki bezpieczeństwa dotyczące instalacji Otoczenie instalacji Informacje ogólne Połączenia elektryczne Elementy mechaniczne Umiejscowienie na dworze Ograniczenia dotyczące montażu Schemat blokowy i przykład konfiguracji Podłączenie zaworu do przewodu rurowego Montaż zaworu w górnym położeniu Połączenia elektryczne Obejścia Podłączenie przewodu odpływowego Podłączenie przewodu przelewowego (Performa tylko konfiguracja zmiękczacza) Podłączenie przewodu solanki (Performa tylko konfiguracja zmiękczacza) Ref. MKT-IM-011 / B / 74

4 Instrukcja instalacji Performa / LOGIX Spis treści 6. Programowanie Wyświetlacz Polecenia Programowanie podstawowe Programowanie wielkości systemu Ustawianie godziny i zmiany z czasu zimowego na letni Dzień tygodnia Godzina regeneracji Dni do regeneracji (tylko sterownik czasowy 740) Regeneracja wymuszona (tylko sterownik wymuszający 760) Ilość solanki na regenerację Szacowana wydajność Twardość (tylko sterownik wymuszający 760) Zaawansowane programowanie Programowanie czasu trwania cyklu Diagnostyka Resetowanie sterownika Pierwsze uruchomienie Kontrola napełniania wodą, odprowadzania i wodoszczelności Aktywacja zmiękczacza Dodatkowe wskazówki Sanityzacja Dezynfekcja zmiękczaczy wody Podchloryn sodu lub wapnia Elektrochlorowanie Czynność Zalecenia Regeneracja ręczna Aby przyspieszyć cykle regeneracji Aby anulować regenerację / 74 Ref. MKT-IM-011 / B

5 Instrukcja instalacji Performa / LOGIX Spis treści 9. Konserwacja Zalecenia Użycie oryginalnych części zamiennych Użycie oryginalnych, atestowanych środków smarujących Wskazówki dotyczące konserwacji Czyszczenie i konserwacja Pierwsze kroki Czyszczenie inżektora Czyszczenie sterownika uzupełniania Czyszczenie filtra siatkowego inżektora Czyszczenie sterownika płukania wstecznego Demontaż pokrywy zaworu Wymiana silnika i krzywki Wymiana czujnika optycznego i sterownika Czyszczenie lub wymiana turbiny Wymiana płyty górnej, sprężyny klapy i klap Zawór na zespole zbiornika Wykrywanie i usuwanie usterek Sterownik Logix Zawór Performa Części zamienne Lista części zaworu Sterowniki 740/760/742/ Przyłącza obejściowe Zestawy instalacyjne zaworów Zestawy instalacyjne zaworów Utylizacja Ref. MKT-IM-011 / B / 74

6 Instrukcja instalacji Performa / LOGIX Spis treści STRONA CELOWO POZOSTAWIONA PUSTA 6 / 74 Ref. MKT-IM-011 / B

7 Instrukcja instalacji Performa / LOGIX Informacje ogólne 1. Informacje ogólne 1.1. Zakres dokumentacji Dokumentacja zawiera informacje niezbędne do prawidłowego użytkowania produktu. Umożliwia użytkownikowi uzyskanie wiedzy potrzebnej do skutecznego wykonania instalacji oraz zapewnienia właściwej obsługi i konserwacji urządzenia. Dokument został sporządzony w oparciu o informacje dostępne w momencie jego publikacji. Wersja oryginalna jest napisana w języku angielskim. Ze względów bezpieczeństwa oraz ochrony środowiska naturalnego należy ściśle przestrzegać zaleceń bezpieczeństwa podanych w tej dokumentacji. Niniejsza instrukcja stanowi jedynie materiał odniesienia i nie opisuje wszystkich sytuacji związanych z instalacją systemu. Osoba wykonująca instalację tego wyposażenia powinna spełniać następujące wymagania: przeszkolenie z zakresu sterowników z gamy 700 Logix oraz systemów zmiękczania wody; wiedza na temat uzdatniania wody i metod prawidłowej konfiguracji ustawień sterownika; podstawowe umiejętności z zakresu hydrauliki. Ten dokument jest dostępny w innych językach na stronie product-type/control-valves Wersje publikacji Wersja Data Autorzy Opis A STF/GJA Pierwsze wydanie. B BRY/FLA Zmiana adresu, informacje o naklejce i zaworze na zespole zbiornika Dane identyfikacyjne producenta i produktu Producent: Pentair International LLC Avenue de Sevelin Lausanne Szwajcaria Produkt: Performa / LOGIX Ref. MKT-IM-011 / B / 74

8 Instrukcja instalacji Performa / LOGIX Informacje ogólne 1.4. Stosowane skróty Zespół...Montaż BLFC...Sterownik przepływu solanki (Brine Line Flow Controller) DF...Regeneracja współprądowa (Down Flow) DLFC...Sterownik przepływu przewodu odpływowego (Drain Line Flow Controller) Inj...Inżektor (Injector) Regen...Regeneracja (Regeneration) SBV...Zawór bezpieczeństwa do solanki (Safety Brine Valve) Standardowy...Standardowy TC...Regeneracja czasowa (Time Clock) UF...Regeneracja przeciwprądowa (Up Flow) 1.5. Normy Obowiązujące normy Urządzenie jest zgodne z wymogami następujących dyrektyw: 2006/42/WE: Dyrektywa maszynowa; 2014/35/UE: Dyrektywa niskonapięciowa; 2014/30/UE: Kompatybilność elektromagnetyczna; 2011/65/WE: Ograniczenie stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (RoHS). Urządzenie spełnia następujące normy techniczne: IEC/EN ; IEC ; EN ; EN ; EN : A1: A2: 2009; EN : 2008; EN : 2005; EN : A1: 2011; EN / 74 Ref. MKT-IM-011 / B

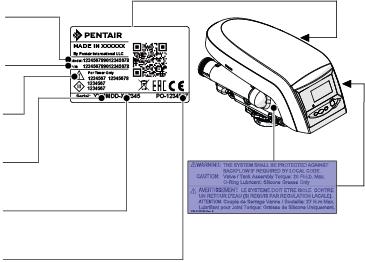

9 Instrukcja instalacji Performa / LOGIX Informacje ogólne Dostępne certyfikaty CE DM174 ACS Dostęp do wszystkich certyfikatów: 1.6. Procedura uzyskania pomocy technicznej Procedura niezbędna do uzyskania pomocy technicznej: A Zebranie informacji wymaganych do uzyskania pomocy technicznej. Dane identyfikacyjne produktu (patrz 2.2. Umiejscowienie naklejki z numerem seryjnym, strona 11 i 9.1. Zalecenia, strona 52); Opis problemu występującego w urządzeniu. B Zapoznanie się z rozdziałem Wykrywanie i usuwanie usterek, strona 61. Jeżeli problem nadal występuje, skontaktować się z dostawcą produktu Prawa autorskie Pentair 2018 International Sàrl Wszelkie prawa zastrzeżone Ograniczenie odpowiedzialności Produkty EMEA Quality System są objęte, na określonych warunkach, gwarancją producenta, z której mogą skorzystać bezpośredni klienci firmy Pentair. W celu poznania warunków obowiązywania gwarancji oraz zgłoszenia potencjalnych roszczeń z tego tytułu użytkownik powinien skontaktować się ze sprzedawcą produktu. Gwarancja na produkt zapewniana przez Pentair traci ważność w następujących przypadkach: nieprawidłowa instalacja, nieprawidłowe zaprogramowanie, nieprawidłowa obsługa i/lub konserwacja, powodujące uszkodzenie produktu; nieprawidłowe lub nieuprawnione wykonanie czynności w obrębie sterownika lub podzespołów; niepoprawne, nieprawidłowe lub nieodpowiednie połączenie/zmontowanie systemów lub produktów z tym produktem i odwrotnie; użycie jakichkolwiek niedostosowanych olejów, smarów lub środków chemicznych, które nie figurują na sporządzonej przez producenta liście środków odpowiednich do produktu; usterka spowodowana nieprawidłową konfiguracją i/lub wymiarami. Pentair nie ponosi odpowiedzialności za wyposażenie zainstalowane przez użytkownika na wejściu lub na wyjściu produktów Pentair ani za procesy produkcyjne/procedury wprowadzone i zastosowane w bliskim otoczeniu danej instalacji lub nawet z nią powiązane. Zakłócenia, usterki i bezpośrednie lub pośrednie szkody spowodowane przez takie wyposażenie lub procesy są również wyłączone z gwarancji. Firma Pentair nie ponosi odpowiedzialności z tytułu utraty lub ograniczenia zysków, dochodów, kontraktów, możliwości użytkowania, produkowania ani z tytułu jakichkolwiek strat lub szkód pośrednich, szczególnych lub następczych. Prosimy o zapoznanie się z cennikiem Pentair w celu uzyskania bardziej szczegółowych informacji na temat zasad i warunków odnoszących się do tego produktu. Ref. MKT-IM-011 / B / 74

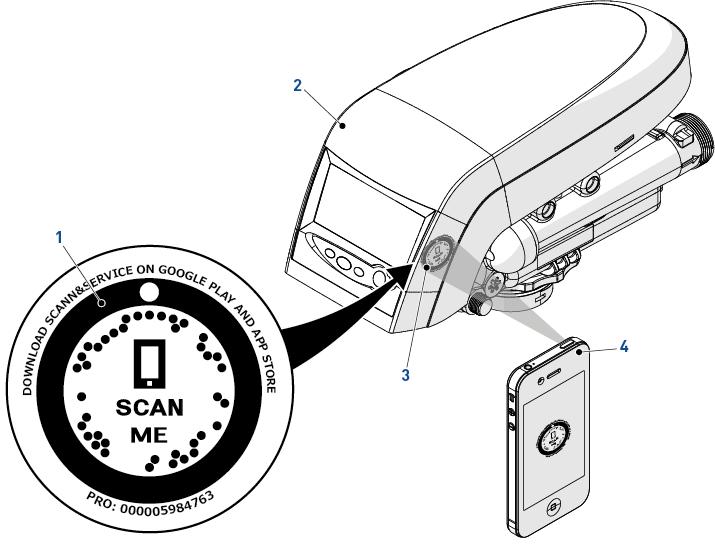

10 Instrukcja instalacji Performa / LOGIX Informacje ogólne 1.9. Aplikacja Scan & Service Aplikacja mobilna Scan & Service stanowi doskonałą pomoc w codziennej pracy technika. Szybki skan naklejki identyfikacyjnej (ID) (1), która znajduje się na zaworze, wykonany smartfonem daje natychmiastowy dostęp do wszystkich aktualnych informacji związanych z produktem, takich jak: szczegółowe konfiguracje zaworów i zbiorników, podręczniki, listy części zamiennych, zalecenia dotyczące wykrywania i usuwania usterek, wielojęzyczne filmy opisujące obsługę serwisową części, informacje o nowych produktach, najnowszych technologiach, nowinkach dotyczących programu Blue Network itp. Poz. Czynność A Pobrać aplikację Scan & Service z lub w smartfonie (4). B Otworzyć aplikację Scan & Service. C Zeskanować naklejkę (3) znajdującą się na zaworze (2). D Wyszukać potrzebne informacje. 10 / 74 Ref. MKT-IM-011 / B

11 Instrukcja instalacji Performa / LOGIX Bezpieczeństwo 2. Bezpieczeństwo 2.1. Opis piktogramów związanych z bezpieczeństwem Uwaga Sygnalizuje ryzyko niewielkich obrażeń ciała lub powstania znacznych szkód materialnych w urządzeniu lub jego otoczeniu. Niebezpieczeństwo Ostrzega przed poważnymi obrażeniami ciała lub śmiercią. Informacja Komentarz Ostrzeżenie Ostrzega przed poważnymi obrażeniami ciała i uszczerbkiem na zdrowiu. Obowiązkowe Norma lub środek, który należy zastosować. Zakaz Ograniczenie, którego należy przestrzegać Umiejscowienie naklejki z numerem seryjnym Model Numer części Parametry elektryczne Data produkcji Kolejność produkcji Numer seryjny Informacja Należy zadbać o to, aby naklejka z numerem seryjnym i oznaczenia związane z bezpieczeństwem umieszczone na urządzeniu były całkowicie czytelne i czyste. W razie potrzeby wymienić etykiety z oznaczeniami na nowe i umieścić je w tym samym miejscu Zagrożenia Należy przestrzegać wszystkich zaleceń dotyczących bezpieczeństwa i zapewnienia ochrony, które są podane w tym dokumencie, ponieważ pozwoli to uniknąć powstania tymczasowych lub trwałych obrażeń ciała, uszkodzenia mienia lub zanieczyszczenia środowiska. Równocześnie konieczne jest stosowanie się do wszelkich innych przepisów prawnych obowiązujących w kraju i miejscu użytkowania urządzenia oraz do zasad zapobiegania wypadkom i ochrony środowiska i wszystkich przyjętych norm technicznych odnoszących się do właściwych i bezpiecznych metod pracy. Nieprzestrzeganie zasad bezpieczeństwa lub obowiązujących przepisów prawnych i norm technicznych wiąże się z ryzykiem powstania tymczasowych lub trwałych obrażeń ciała, uszkodzenia mienia lub zanieczyszczenia środowiska. Ref. MKT-IM-011 / B / 74

12 Instrukcja instalacji Performa / LOGIX Bezpieczeństwo Personel Niezbędne prace mogą być wykonywane jedynie przez wykwalifikowany, profesjonalny personel, w oparciu o uzyskane szkolenie, posiadane doświadczenie i wykształcenie, a także znajomość przepisów, zasad bezpieczeństwa i wykonywanych czynności Sprzęt W celu zapewnienia prawidłowego działania systemu i bezpieczeństwa użytkownika należy przestrzegać następujących zasad: zachować ostrożność, uważając na wysokie napięcie występujące w transformatorze (230 V); nie wsuwać palców do wnętrza systemu (ryzyko obrażeń ciała wskutek kontaktu z ruchomymi elementami i porażenia prądem) Higiena i sanityzacja Kwestie sanitarne Kontrole wstępne i przechowywanie Skontrolować kompletność opakowania. Sprawdzić, czy nie występują jakiekolwiek uszkodzenia ani oznaki świadczące o kontakcie z cieczami, aby upewnić się, że nie ma żadnych zanieczyszczeń zewnętrznych; Opakowanie ma funkcję ochronną i może być usunięte dopiero tuż przed instalacją. W celu transportu i przechowywania produktu należy podjąć odpowiednie środki, które zapobiegną zanieczyszczeniu materiałów lub elementów. Montaż Wykonać montaż wyłącznie z użyciem podzespołów, które spełniają normy dotyczące wody pitnej; Po zakończeniu instalacji, a przed rozpoczęciem użytkowania urządzenia, przeprowadzić jedną lub kilka ręcznych regeneracji w celu oczyszczenia złoża filtracyjnego. Do tych czynności nie stosować wody przeznaczonej do spożycia przez ludzi. Wykonać dezynfekcję systemu w przypadku, gdy instalacja będzie służyć do uzdatniania wody pitnej przeznaczonej do spożycia przez ludzi. Informacja Należy powtórzyć tę czynność podczas konserwacji podstawowej oraz specjalnej. Jej ponowne wykonanie jest również konieczne za każdym razem, gdy system pozostaje przez dłuższy czas nieaktywny. Informacja Dotyczy tylko systemów zainstalowanych na terenie Włoch: W przypadku urządzeń użytkowanych zgodnie z DM25 należy umieścić wszystkie oznaczenia i spełnić wszystkie wymagania wskazane w DM Zasady zachowania higieny Dezynfekcja Materiały użyte do konstrukcji naszych produktów spełniają normy dotyczące stosowania z wodą pitną; procesy produkcyjne są również dostosowane do tych kryteriów. Jednakże w toku produkcji, dystrybucji, montowania oraz instalacji mogą wystąpić warunki sprzyjające rozwojowi bakterii, co wiąże się z ryzykiem powstania nieprzyjemnych zapachów i zanieczyszczenia wody. Dlatego też zdecydowanie zalecane jest przeprowadzenie sanityzacji produktów. Patrz 7.2. Sanityzacja, strona 48. Podczas montowania produktu oraz jego instalacji wskazane jest zachowanie maksymalnej czystości. Do dezynfekcji użyć podchlorynu sodu lub wapnia i wykonać ręczną regenerację. 12 / 74 Ref. MKT-IM-011 / B

13 Instrukcja instalacji Performa / LOGIX Opis 3. Opis 3.1. Dane techniczne Parametry konstrukcyjne/wartości znamionowe Korpus zaworu... Noryl wypełniony włóknem szklanym materiał na liście NSF Gumowe podzespoły... Mieszanka przystosowana do zimnej wody materiał na liście NSF Certyfikaty materiału zaworu... Certyfikat WQA Gold Seal ORD 0902, NSF/ANSI 44, CE, ACS Masa (zawór ze sterownikiem) kg Zalecane ciśnienie robocze... 1,4-8,3 bara Hydrostatyczne ciśnienie próbne... 20,69 bara Temperatura wody C Temperatura otoczenia C Natężenia przepływu (tylko zawór) Tryb pracy przy spadku 1,03 bara... 5,7 m 3 /h Płukanie wsteczne przy spadku 1,72 bara... 4,5 m 3 /h Praca... Kv = 5,6 m 3 /h (Cv = 6,50 gpm) Płukanie wsteczne... Kv = 3,5 m 3 /h (Cv = 4,00 gpm) Przyłącza zaworu Gwint zbiornika... 2½" - 8 NPSM, męski Gwinty na wlocie/wylocie... 1¾" - 12 UNC - 2A męski Przewód odpływowy... ¾" NPT, męski Przewód solanki... ⅜" NPT, męski Rura rozdzielacza [Ø] mm (1.050") Rura rozdzielacza [długość] mm ± 3 mm (½ ± ⅛") nad górną krawędzią zbiornika Połączenia elektryczne Napięcie robocze sterownika VAC (wymaga użycia fabrycznego transformatora Pentair Water) Częstotliwość zasilania na wejściu lub 60 Hz (zależnie od konfiguracji sterownika) Napięcie wejściowe silnika VAC Pobór prądu sterownika... Średnio 3 W Stopień ochrony... IP23 Ref. MKT-IM-011 / B / 74

14 Instrukcja instalacji Performa / LOGIX Opis Charakterystyka wydajności przepływu Na wykresie pokazano spadek ciśnienia powodowany przez zawór przy różnych wartościach natężenia przepływu. Umożliwia to wstępne określenie maksymalnego natężenia przepływu przez zawór, w zależności od ustawień systemu (ciśnienie wlotowe itd.). Dzięki temu można również ustalić wartość spadku ciśnienia w zaworze przy danym natężeniu przepływu, a na tej podstawie oszacować spadek ciśnienia w całym systemie w odniesieniu do natężenia przepływu. NATĘŻENIE PRZEPŁYWU A SPADEK CIŚNIENIA Praca Natężenie przepływu (m 3 /h] Płukanie wsteczne Spadek ciśnienia (bar) 3.2. Rysunek wymiarowy urządzenia 14 / 74 Ref. MKT-IM-011 / B

15 3.3. Opis i umiejscowienie podzespołów Sprężyna talerzowa zaworu jednoczęściowego Czujnik optyczny Instrukcja instalacji Performa / LOGIX Opis Oprawa modułu sterującego Wyświetlacz LCD Złącze przewodu przepływomierza turbinowego Inżektor i nakładka Przyłącze przewodu zbiornika solanki Sterownik BLFC/uzupełniania Przycisk ręcznej regeneracji Przycisk w górę Przycisk USTAW Przycisk w dół Silnik Tarcze zaworu Krzywka Wylot Filtr siatkowy inżektora Odpływ Wlot Gwint zbiornika Sterownik odpływu płukania wstecznego Ref. MKT-IM-011 / B / 74

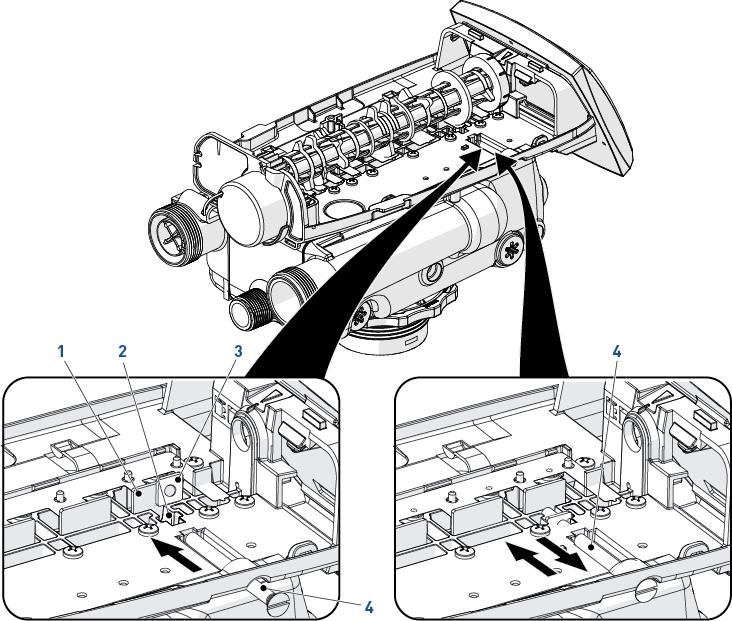

16 Instrukcja instalacji Performa / LOGIX Opis 3.4. Dostępne opcje zaworu Chlorator (kontrolka poziomu soli) Sterowniki Logix 740 i 760 są w stanie wytwarzać niewielki poziom chloru w celu chlorowania łoża żywicy podczas regeneracji. Kontrolka poziomu soli sygnalizuje potrzebę dodania soli do zbiornika solanki. Można użyć chlorku potasu lub chlorku sodu. Poz. A B C D Czynność Odłączyć transformator ścienny. Wyłączyć dopływ wody lub ustawić zawór lub zawory obejściowe w położeniu obejścia. Zredukować ciśnienie w układzie przed rozpoczęciem jakichkolwiek czynności. Odblokować pokrywę (2), zwalniając boczne zatrzaski (1) (po jednym po każdej stronie zaworu). E Zdjąć sterownik (3), naciskając (4). F Podłączyć małe złącze chloratora z tyłu sterownika (5). G H I Zdjąć istniejący sterownik uzupełniania (6) z kulką (7) z zaworu i zastąpić go sterownikiem dostarczonym w zestawie. Podłączyć drugi koniec przewodu do sterownika uzupełniania, który był wcześniej zainstalowany. Wykonać połączenie dokładnie, aby zapewnić dobry styk. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. Informacja Chcąc zapewnić prawidłową pracę chloratora na sterowniku, nie trzeba go programować. System zacznie pełnić swoją funkcję automatycznie, gdy układ wytwarzania chloru po raz pierwszy wyczuje solankę. Na przedniej ścianie sterownika znajduje się kontrolka poziomu soli, która zapali się, jeśli solanki zabraknie podczas pobierania. Chlorator (kontrolka poziomu soli) 16 / 74 Ref. MKT-IM-011 / B

17 Instrukcja instalacji Performa / LOGIX Opis Zestaw zaworu mieszającego Dokręcenie śruby regulacyjnej dostarczonej w zestawie wymusi otwarcie klapy obejścia. Otwarcie klapy umożliwi zmieszanie się nieuzdatnionej (twardej) wody z dopływem wody uzdatnionej. W miarę wkręcania śruby regulacyjnej, twardość wody na wylocie wzrasta. Poluzowanie śruby regulacyjnej sprawi, że klapa obejścia zamknie się. Zamykanie zmniejszy domieszkę nieuzdatnionej wody do przepływu na wylocie. Aby do przepływu na wylocie dodawana była konkretna ilość twardej wody, należy wyregulować śrubę i wykonać test wody. Procedurę opisaną poniżej należy powtarzać do momentu osiągnięcia żądanego poziomu twardości wody. Poz. Czynność A Włożyć nakrętkę (3) w otwór zaworu mieszającego (2). B Przełożyć śrubę regulacyjną (4) przez płytę górną, a następnie przez nakrętkę. C Dokręcić śrubę regulacyjną (4) do momentu, gdy śruba dotknie klapy obejścia (1). D Wyregulować położenie śruby (4) do momentu osiągnięcia żądanego poziomu twardości wody. Ref. MKT-IM-011 / B / 74

18 Instrukcja instalacji Performa / LOGIX Opis 3.5. Cykl regeneracji układu (działanie w ośmiu cyklach) Praca (przepływ współprądowy) cykl C0 Nieuzdatniona woda jest kierowana w dół poprzez złoże żywicy i w górę przez przewód wznośny. Jony powodujące twardość wiążą się z żywicą i są usuwane z nieuzdatnionej wody poprzez wymianę na jony sodowe występujące w złożu żywicy. Woda jest uzdatniana, kiedy przepływa przez złoże żywicy. Płukanie wsteczne (przepływ przeciwprądowy) cykl C1 Strumień wody jest zawracany przez zawór i kierowany w dół przewodem wznośnym oraz w górę przez złoże żywicy. Podczas cyklu płukania wstecznego złoże zostaje spulchnione, a zanieczyszczenia są wypłukiwane i kierowane do odpływu, równocześnie następuje też wymieszanie złoża filtracyjnego. Solanka (przepływ współprądowy) cykl C2 Sterownik kieruje wodę przez inżektor solanki, a solanka jest pobierana ze zbiornika. Solanka jest następnie kierowana w dół przez złoże żywicy i w górę przewodem wznośnym do odpływu. Jony powodujące twardość zostają wymienione na jony sodowe i skierowane do odpływu. Żywica jest regenerowana podczas cyklu solankowania. Gdy zawór odpowietrznika zamyka się, pobieranie solanki jest zatrzymywane, a następnie rozpoczyna się faza wolnego płukania. Wolne płukanie (przepływ współprądowy) cykl C3 Cykl ponownego wytwarzania ciśnienia (otwarcia klapy obejścia twardej wody) cykl C4 Ten cykl umożliwia wyrównanie ciśnienia powietrza i wody w zaworze przed dalszą regeneracją. Szybkie płukanie (przepływ współprądowy) cykl C5 Zawór zgodnie z ustawioną wartością kieruje wodę w dół przez złoże żywicy i w górę przewodem wznośnym do odpływu. Pozostałości solanki są wypłukiwane ze złoża żywicy, natomiast złoże filtracyjne zostaje ponownie zagęszczone. 2. płukanie wsteczne (przepływ przeciwprądowy) cykl C6 2. szybkie płukanie (przepływ współprądowy) cykl C7 Uzupełnianie solanki cykl C8 Woda jest kierowana do zbiornika solanki, z prędkością regulowaną przez sterownik uzupełniania, w celu wytworzenia solanki na potrzeby następnej regeneracji. Podczas napełniania zbiornika solanki uzdatniona woda jest już dostępna na wylocie zaworu. 18 / 74 Ref. MKT-IM-011 / B

19 Instrukcja instalacji Performa / LOGIX Opis Informacja Rysunek ma charakter wyłącznie poglądowy. Należy zawsze sprawdzić oznaczenie na wlocie i wylocie zaworu. Zawór Zawór PRACA C0 PŁUKANIE WSTECZNE C1 i C6 Ze zbiornika solanki Zawór Zawór SOLANKA/WOLNE PŁU- KANIE C2 i C3 PONOWNE WYTWARZA- NIE CIŚNIENIA C4 Do zbiornika solanki Zawór Zawór SZYBKIE PŁUKANIE C5 i C7 UZUPEŁNIANIE SOLANKI C8 Ref. MKT-IM-011 / B / 74

20 Instrukcja instalacji Performa / LOGIX Opis 3.6. Cykl filtrowania (sekwencja 4 cykli) Praca cykl C0 Nieprzefiltrowana woda jest kierowana w dół poprzez medium filtracyjne i w górę przez przewód wznośny. Woda jest filtrowana, kiedy przepływa przez medium filtracyjne. Płukanie wsteczne cykl C1 Strumień wody jest zawracany przez zawór i kierowany w dół przewodem wznośnym oraz w górę przez medium filtracyjne. Podczas cyklu płukania wstecznego medium filtracyjne zostaje spulchnione, a zanieczyszczenia są wypłukiwane i kierowane do przewodu odpływowego. Cykl ponownego wytwarzania ciśnienia (otwarcia klapy obejścia twardej wody) cykl C4 Ten cykl umożliwia wyrównanie ciśnienia powietrza i wody w zaworze przed dalszą regeneracją. Szybkie płukanie cykl C5 Zawór kieruje wodę w dół przez medium filtracyjne i w górę przewodem wznośnym do odpływu, natomiast medium filtracyjne zostaje ponownie zagęszczone. 20 / 74 Ref. MKT-IM-011 / B

21 Instrukcja instalacji Performa / LOGIX Opis Informacja Rysunek ma charakter wyłącznie poglądowy. Należy zawsze sprawdzić oznaczenie na wlocie i wylocie zaworu. Zawór Zawór PRACA C0 PŁUKANIE WSTECZNE C1 Zawór Zawór PONOWNE WYTWARZA- NIE CIŚNIENIA C4 SZYBKIE PŁUKANIE C5 Ref. MKT-IM-011 / B / 74

22 Instrukcja instalacji Performa / LOGIX Wymiary systemu 4. Wymiary systemu 4.1. Konfiguracja zmiękczacza (Performa 268) Konfiguracja inżektora/dlfc/sterownika napełniania i zaworu Średnica pojemnika [In] Ilość medium [l] Sterowanie przepływem inżektora Sterowanie przepływem napełniania [gpm] Sterowanie przepływem płukania wstecznego [gpm] 6 5/10 E [żółty] F [brzoskwiniowy] G [beżowy] H [jasnofioletowy] J [jasnoniebieski] K [różowy] L [pomarańczowy] L [pomarańczowy] Konfiguracja filtra (Performa 263) W konfiguracji filtra korpus zaworu, krzywka i sterownik są identyczne z używanymi do zmiękczania. Jedyna różnica związana jest z konfiguracją zaworu. W trybie filtrowania rozmiar inżektora zamontowanego w filtrze nie ma znaczenia, gdy ma on jedynie umożliwiać bilansowanie ciśnienia wewnętrznego podczas cykli czyszczenia. Sterownik przepływu napełniania jest podłączony. Używany DLFC jest obecnie związany z rozmiarem zbiornika i typem medium Wyliczenie czasu cyklu Wszystkie zakresy sterownika Logix automatycznie obliczają wydajność układu i czas trwania cyklu. Z tego powodu nie trzeba przeprowadzać żadnych obliczeń. 22 / 74 Ref. MKT-IM-011 / B

23 4.4. Natężenia przepływu inżektora (tabele) Instrukcja instalacji Performa / LOGIX Wymiary systemu W poniższych tabelach przedstawiono natężenie przepływu dla różnych rozmiarów inżektorów, w zależności od ciśnienia wlotowego. CAŁKOWITE POBIERANIE SOLANKI PŁUKANIE Inżektor E [żółty] Do zbiorników 6" Inżektor F (brzoskwiniowy) Do zbiorników 7" bar bar gpm gpm psi Inżektor G [beżowy] Do zbiorników 8" bar m 3 /h m 3 /h gpm gpm psi Inżektor H (jasnofioletowy) Do zbiorników 9" bar m 3 /h m 3 /h psi psi Ref. MKT-IM-011 / B / 74

24 Instrukcja instalacji Performa / LOGIX Wymiary systemu CAŁKOWITE POBIERANIE SOLANKI PŁUKANIE Inżektor J (jasnoniebieski) Do zbiorników 10" bar Inżektor K [różowy] Do zbiorników 12" bar gpm m 3 /h gpm m 3 /h psi psi Inżektor L [pomarańczowy] Do zbiorników 13" i 14" bar gpm m 3 /h psi 24 / 74 Ref. MKT-IM-011 / B

25 4.5. Określenie ilości soli W sterownikach 740 i 760 dostępne są trzy ustawienia dotyczące soli: Instrukcja instalacji Performa / LOGIX Wymiary systemu Ustawienia Ilość używanej solanki Odpowiednik CaCO 3 L (mała ilość soli) 40 [g soli /l żywicy ] 30 [g/l] S (standardowa ilość soli) 120 [g soli /l żywicy ] 60,2 [g/l] H (duża ilość soli) 200 [g soli /l żywicy ] 75,2 [g/l] Ref. MKT-IM-011 / B / 74

26 Instrukcja instalacji Performa / LOGIX Instalacja 5. Instalacja 5.1. Wskazówki bezpieczeństwa dotyczące instalacji Należy przestrzegać wszystkich ostrzeżeń zamieszczonych w tej instrukcji. Tylko wykwalifikowany, profesjonalny personel jest upoważniony do wykonywania prac instalacyjnych Otoczenie instalacji Informacje ogólne Należy stosować tylko sól przeznaczoną do zmiękczania wody. Nie stosować soli drogowej, soli w blokach ani soli kamiennej; Utrzymywać zbiornik medium w położeniu pionowym. Nie obracać go na boki ani spodem do góry i nie opuszczać. Obrócenie zbiornika spodem do góry może spowodować przedostanie się medium do zaworu lub zatkanie górnego filtra siatkowego. Przestrzegać krajowych i lokalnych przepisów dotyczących badania wody. Nie używać wody, w przypadku której występuje ryzyko zanieczyszczeń mikrobiologicznych lub której jakość jest nieznana. Napełniając zbiornik medium, należy najpierw ustawić zawór sterujący w położeniu płukania wstecznego, a następnie częściowo otworzyć zawór. Napełniać zbiornik powoli, aby zapobiec wydostawaniu się medium ze zbiornika. Podczas montażu przyłącza wodnego (zawór obejściowy lub kolektor) odłączyć najpierw układ hydrauliczny. Przed zamontowaniem części plastikowych, poczekać na ostygnięcie nagrzanych elementów i związanie spojenia w elementach klejonych. Nie nakładać gruntu ani rozpuszczalnika na pierścienie o- ring, nakrętki lub zawór Połączenia elektryczne W transformatorze AC, silniku i sterowniku nie ma części, które mogłyby być serwisowane przez użytkownika. W przypadku usterki części te powinny zostać wymienione. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z lokalnymi przepisami. Używać wyłącznie transformatora AC dostarczonego w zestawie. Obowiązkowe Stosowanie innego transformatora zasilającego niż ten dostarczony w zestawie spowoduje anulowanie gwarancji na części elektroniczne zaworu. Gniazdo zasilania musi być uziemione; W celu wyłączenia zasilania odłączyć transformator AC od źródła zasilania; Wymagane jest zapewnienie nieprzerwanego dopływu energii elektrycznej. Przed wykonaniem instalacji należy upewnić się, czy napięcie zasilające jest dostosowane do urządzenia. Sprawdzić, czy źródło zasilania sterownika jest podłączone. Jeżeli przewód elektryczny jest uszkodzony, musi zostać wymieniony przez personel posiadający odpowiednie kwalifikacje. 26 / 74 Ref. MKT-IM-011 / B

27 Instrukcja instalacji Performa / LOGIX Instalacja Elementy mechaniczne Nie używać środków smarujących na bazie ropy naftowej, takich jak: wazelina, oleje czy smary węglowodorowe. Stosować wyłącznie środki smarujące składające się w 100% z silikonu. Wszystkie połączenia plastikowe muszą być dokręcone ręcznie. Taśma PTFE (do połączeń hydraulicznych) może być stosowana na połączeniach, w których nie występują uszczelki typu o-ring. Nie używać szczypiec ani kluczy do rur. Wszystkie połączenia hydrauliczne muszą być wykonane zgodnie z lokalnymi przepisami. Wykonywanie lutowania w pobliżu przewodu odpływowego powinno mieć miejsce przed jego podłączeniem do zaworu. Zbyt wysoka temperatura może spowodować wewnętrzne uszkodzenia w zaworze. Przestrzegać wymagań dotyczących przewodu odpływowego: maksymalna wysokość 1 m przy 2 barach ciśnienia wlotowego. Dodać 50 cm na każdy dodatkowy 1 bar ciśnienia wlotowego. Nie stosować lutów na bazie ołowiu do połączeń lutowanych poprzez dociskanie powierzchni w podwyższonej temperaturze. Przewód odpływowy powinien mieć średnicę co najmniej 12,7 mm (½"). Zastosować przewód 19 mm (¾"), jeżeli natężenie przepływu płukania wstecznego przekracza 26,5 l/min (5.83 gpm) lub jeśli przewód jest dłuższy niż 6 m. System nie może opierać się swoim ciężarem na złączach zaworu sterującego, elementach instalacji hydraulicznej lub zaworze obejściowym. Niewskazane jest stosowanie szczeliwa do gwintów. Należy używać taśmy PTFE (do połączeń hydraulicznych) do gwintów kolanka przewodu odpływowego, przyłączy przewodu odpływowego oraz innych gwintów NPT/BSP Umiejscowienie na dworze Jeżeli układ zmiękczania wody jest instalowany na dworze, należy wziąć pod uwagę kilka czynników: Wilgotność Zawór i sterownik 700 mogą być montowane w lokalizacjach spełniających standard NEMA 3. Spływająca woda nie powinna wpływać na wydajność. Konstrukcja systemu nie pozwala na pracę w warunkach ekstremalnej wilgotności ani obecności strumienia wody płynącego od dołu. Przykłady: nieustanna, gęsta mgła, niemalże żrące warunki otoczenia, zraszacz pryskający do góry. Bezpośrednie światło słoneczne Materiały, które są wystawione na bezpośrednie działanie promieni słonecznych, będą z czasem blaknąć. Struktura materiałów nie ulegnie degradacji i nie spowoduje usterek systemu. Jeżeli zmiękczacz musi stać na słońcu, na zaworze i sterowniku należy zamontować ochronną pokrywę zewnętrzną (nr cz ). Temperatura Ekstremalnie wysoka lub niska temperatura może uszkodzić zawór lub sterownik. Woda w zaworze będzie zamarzać na skutek mrozu. Spowoduje to fizyczne uszkodzenie podzespołów wewnętrznych i instalacji hydraulicznej. Wysokie temperatury mają wpływ na sterownik. Wyświetlacz może się stać nieczytelny, ale sterownik powinien pracować dalej. Gdy temperatura spadnie z powrotem do normalnego zakresu roboczego, wyświetlacz znów będzie działał poprawnie. Ochronna pokrywa (nr cz ) powinna zabezpieczyć układ przed wysoką temperaturą. Owady Sterownik i zawór zostały zaprojektowane tak, aby uniemożliwić większości owadów przedostawanie się do najważniejszych obszarów urządzenia. Wszystkie otwory w górnej płycie można zakryć zbrojoną taśmą klejącą. Górna pokrywa powinna być trwale zamontowana na swoim miejscu. Wiatr Pokrywa Logix, jeśli jest poprawnie zamontowana na zaworze, wytrzymuje wiatr wiejący z prędkością do 48 km/h. Ref. MKT-IM-011 / B / 74

28 Instrukcja instalacji Performa / LOGIX Instalacja 5.3. Ograniczenia dotyczące montażu Lokalizacja systemu uzdatniania wody jest istotna. Należy spełnić następujące warunki: wypoziomowana platforma lub podłoże; wystarczająca ilość przestrzeni, aby uzyskać dostęp do wyposażenia w celu wykonania konserwacji i dodania solanki (soli) do zbiornika; stałe zasilanie elektryczne sterownika; całkowita, minimalna długość przewodu do podgrzewacza wody wynosząca 3 m, aby zapobiec cofaniu się gorącej wody do systemu; należy zawsze montować zawór zwrotny w celu zabezpieczenia zmiękczacza przed cofaniem się ciepłej wody; miejscowy odpływ do kanalizacji zlokalizowany możliwie jak najbliżej; połączenia wodne wyposażone w zawory odcinające lub obejściowe; konieczność przestrzegania lokalnych i krajowych przepisów dotyczących miejsca instalacji; budowa zaworu jest dostosowana do niewielkich odkształceń elementów hydraulicznych. System nie może opierać się swoim ciężarem na elementach instalacji hydraulicznej. należy pamiętać o całkowitym schłodzeniu wszystkich lutowanych przewodów przed przymocowaniem plastikowego zaworu do instalacji hydraulicznej. 28 / 74 Ref. MKT-IM-011 / B

29 Instrukcja instalacji Performa / LOGIX Instalacja 5.4. Schemat blokowy i przykład konfiguracji Schemat blokowy Główny wlot Manometr Przewód zapewniany przez Użytkownika Wkład filtra Regulator ciśnienia Zawór obejściowy Zawór zwrotny, aby zapobiec cofaniu się wody Sugerowane opcje Możliwość wbudowania w zawór Licznik Urządzenie mieszające Przewód odpływowy Przewód solanki Zawór Zbiornik żywicy Zbiornik solanki Odpływ Przykład konfiguracji: Performa 263 Przykład konfiguracji: Performa 268 MS-4566PO AV140 CC-H MS-R13460 MS-R13460 MS-506PO CC-H Należy zamontować prawidłowe sterowanie przepływem przewodu odpływowego w zależności od typu mediów i rozmiaru naczynia. CC-H HF Ref. MKT-IM-011 / B / 74

30 Instrukcja instalacji Performa / LOGIX Instalacja 5.5. Podłączenie zaworu do przewodu rurowego Połączenia gwintowane, jeżeli są używane, muszą być dokręcone ręcznie z użyciem taśmy PTFE (do połączeń hydraulicznych). W przypadku spawania termicznego (połączenie metalowe), połączenia z zaworem nie mogą być wykonywane podczas lutowania. Informacja Patrz rozdział 3.3. Opis i umiejscowienie podzespołów, strona 15, w celu identyfikacji połączeń Montaż zaworu w górnym położeniu Każdy zbiornik wykonany z materiału kompozytowego ulegnie rozszerzeniu pod wpływem wprowadzonego ciśnienia, zarówno w pionie, jak i na obwodzie. W celu skompensowania rozszerzenia pionowego, połączenia między przewodem rurowym a zaworem muszą być wystarczająco elastyczne, aby zapobiec wystąpieniu nadmiernego obciążenia w obrębie zaworu i zbiornika. Ponadto, na zaworze i zbiorniku nie powinna opierać się żadna część przewodów rurowych. Z tego względu przewody rurowe muszą być koniecznie przymocowane do sztywnej konstrukcji (np. rama, szyna, ściana itd.), aby ich ciężar nie wywierał żadnego nacisku na zawór ani zbiornik. Połączenie elastyczne 200 mm Podparcie przy ścianie Na powyższych schematach pokazano właściwy sposób zamontowania elastycznego połączenia z przewodem rurowym. Aby odpowiednio skompensować wydłużenie zbiornika, przewody elastyczne muszą być zamontowane poziomo. W przypadku, gdy elastyczny przewód zostanie zamontowany w położeniu pionowym, zamiast skompensować wydłużenie, spowoduje powstanie dodatkowych naprężeń w zespole zaworu i zbiornika. Dlatego też należy tego unikać. Elastyczny przewód musi być również napięty i nie powinien być zbyt długi. Np. długość cm jest wystarczająca. 30 / 74 Ref. MKT-IM-011 / B

31 Instrukcja instalacji Performa / LOGIX Instalacja Zbyt długi i nienapięty przewód elastyczny będzie wywierać nacisk na zespół zaworu i zbiornika, gdy do systemu zostanie wprowadzone ciśnienie, jak pokazano na poniższej ilustracji: z lewej strony przedstawiono zespół w sytuacji, gdy w systemie nie ma ciśnienia, z prawej strony widoczny jest elastyczny przewód, który pod wpływem ciśnienia unosi zawór podczas napinania się. Ta konfiguracja wygląda jeszcze gorzej w przypadku zastosowania przewodów półelastycznych. Niezapewnienie wystarczającej kompensacji pionowej może doprowadzić do różnego typu uszkodzeń, zarówno na gwincie połączenia zaworu ze zbiornikiem, jak i na gwincie wewnętrznym połączenia zbiornika z zaworem. W niektórych przypadkach uszkodzenie może być również widoczne na złączach wlotu i wylotu zaworu. W każdym przypadku, wystąpienie usterki spowodowanej nieprawidłową instalacją i/lub podłączeniem przewodów rurowych może doprowadzić do unieważnienia gwarancji na produkty Pentair. Niedozwolone jest także nakładanie środka smarującego* na gwint zaworu, a nieprzestrzeganie tego zalecenia będzie skutkować utratą gwarancji na zawór i zbiornik. Zastosowanie środka smarującego w tym miejscu spowoduje bowiem zbyt mocne dokręcenie zaworu, co z kolei doprowadzi do uszkodzenia gwintu zaworu lub gwintu zbiornika, nawet jeżeli połączenie z przewodem rurowym zostało wykonane zgodnie z opisaną powyżej procedurą. *Uwaga: Użycie smarów na bazie ropy naftowej oraz środków smarujących na bazie mineralnej jest surowo wzbronione, nie tylko w przypadku gwintów zaworów, ponieważ zastosowane tworzywa sztuczne (w szczególności Noryl) ulegają w znacznym stopniu zniszczeniu na skutek zetknięcia się z tego typu środkami smarującymi, co prowadzi do uszkodzenia konstrukcji, a w efekcie do potencjalnych awarii. Ref. MKT-IM-011 / B / 74

32 Instrukcja instalacji Performa / LOGIX Instalacja 5.6. Połączenia elektryczne Przyłącze blokady (tylko 764) Wyjście chloratora (tylko wersje UE) Wejście transformatora AC (niskie napięcie) Połączenie głównego silnika i czujnika optycznego Sterowanie dodatkowym silnikiem zaworu (tylko 764) Sygnał wejściowy czujnika do przepływomierza turbinowego 760/762 Bezprądowy sygnał wejściowy 740/ Obejścia Zawory obejściowe powinny być instalowane we wszystkich systemach uzdatniania wody. Zawory obejściowe izolują zmiękczacz od obiegu wody i umożliwiają wykorzystanie nieuzdatnionej wody. Ponadto, procedury przeprowadzania obsługi serwisowej lub standardowej konserwacji mogą zawierać zalecenie wykonania obejścia w systemie. Zawór Zawór Wlot Wylot Wlot Wylot Uzdatniacz wody Działanie w zwykłym trybie Uzdatniacz wody Działanie w trybie obejścia 32 / 74 Ref. MKT-IM-011 / B

33 Instrukcja instalacji Performa / LOGIX Instalacja Uwaga Nie lutować przewodów rurowych przy użyciu lutu na bazie ołowiu. Uwaga Nie używać narzędzi do dokręcania plastikowych złączy. W miarę upływu czasu naprężenie może doprowadzić do zerwania połączenia. W przypadku zastosowania zaworu obejściowego 1265 plastikowe nakrętki należy dokręcić ręcznie. Uwaga Nie nakładać smarów na bazie ropy naftowej na uszczelki podczas podłączania elementów hydraulicznych obejścia. Przy montażu plastikowych zaworów stosować wyłącznie środki smarujące składające się w 100% z silikonu. Smary inne niż smary na bazie silikonu mogą powodować uszkodzenie plastikowych podzespołów w miarę upływu czasu Podłączenie przewodu odpływowego Informacja W tym dokumencie przedstawiono standardowe praktyki handlowe. Lokalne przepisy mogą zawierać wymogi powodujące konieczność wprowadzenia zmian do rozwiązań przedstawionych poniżej. Przed zainstalowaniem systemu należy skonsultować się z odpowiednimi organami lokalnymi. Uwaga Plastikowe kolanko przewodu odpływowego musi być zawsze dokręcane ręcznie. Nie wolno wykorzystywać kolanka w charakterze dźwigni. Uwaga Konstrukcja plastikowego kolanka odpływowego nie umożliwia podparcia ciężaru przewodu. Przewód musi posiadać własne podparcie. Urządzenie nie powinno stać w odległości większej niż 6,1 m od odpływu. Należy użyć odpowiedniego złącza adaptera do połączenia plastikowych przewodów 12,7 mm (1/2") z przyłączem przewodu odpływowego przy zaworze. Jeżeli natężenie przepływu podczas płukania wstecznego przekracza 22,7 l/m lub jeśli urządzenie znajduje się w odległości 6,1 12,2 m od odpływu, zastosować przewody 19 mm (3/4"). Użyć odpowiednich złączy, aby podłączyć przewody 19 mm (3/4") do przyłącza przewodu odpływowego NPT 19 mm (3/4") przy zaworze. Ref. MKT-IM-011 / B / 74

34 Instrukcja instalacji Performa / LOGIX Instalacja Przewód odpływowy może wznosić się na wysokość do 1,8 m, przy założeniu, że jego długość nie przekracza 4,6 m, a ciśnienie wody w zmiękczaczu jest nie mniejsze niż 2,76 bar. Wznios przewodu można zwiększyć o 61 cm na każde dodatkowe 0,69 bara ciśnienia wody na złączu przewodu odpływowego. W przypadku, gdy przewód odpływowy jest podniesiony, ale jego zawartość jest kierowana do odpływu poniżej poziomu zaworu, należy wykonać pętlę 18 cm na dalszym końcu przewodu w taki sposób, aby dolna część pętli znalazła się na tym samym poziomie, co przyłącze przewodu odpływowego. Dzięki temu zastosowany syfon będzie prawidłowy. Gdy zawartość przewodu odpływowego jest usuwana do nadziemnego kanału ściekowego, należy użyć syfonu typu zlewozmywakowego. Zabezpieczyć koniec przewodu odpływowego, aby zapobiec jego poruszeniu. Informacja Przyłącza ściekowe lub wylot przewodu odpływowego powinny być zaprojektowane i skonstruowane tak, aby zapewnić połączenie z układem kanalizacji poprzez szczelinę powietrzną o wielkości podwójnej średnicy przewodu lub 25,4 mm (1"), zależnie od tego, która z tych wartości będzie większa. Uwaga Nigdy nie wprowadzać przewodu odpływowego bezpośrednio do odpływu, kanału ściekowego lub syfonu. Należy zadbać o to, aby pomiędzy przewodem odpływowym a przewodem ściekowym była zawsze szczelina powietrzna, co pozwoli zapobiec cofaniu się popłuczyn do zmiękczacza. Szczelina powietrzna Odpływ 34 / 74 Ref. MKT-IM-011 / B

35 Instrukcja instalacji Performa / LOGIX Instalacja 5.9. Podłączenie przewodu przelewowego (Performa tylko konfiguracja zmiękczacza) W przypadku usterki przewód przelewowy zbiornika solanki skieruje nadmiar wody do odpływu, aby uniknąć jej rozlania na podłodze. Element ten powinien znajdować się po stronie komory lub zbiornika solanki. Większość producentów zbiorników projektuje specjalne miejsce na króciec przelewowy zbiornika. W celu podłączenia przewodu przelewowego, należy zlokalizować otwór z boku zbiornika. Wprowadzić króciec przelewowy do zbiornika i dokręcić, używając plastikowej nakrętki motylkowej oraz uszczelki, jak pokazano na poniższej ilustracji. Przyłączyć przewód o średnicy wewnętrznej 12,7 mm (1/2") (niedołączony w zestawie) do króćca i poprowadzić do odpływu. Przewód przelewowy nie może wznosić się powyżej króćca przelewowego. Nie wykonywać podłączenia do przewodu odpływowego zespołu sterującego. Przewód przelewowy musi być bezpośrednim, odrębnym przewodem odchodzącym od króćca przelewowego i prowadzącym do odpływu, kanału ściekowego lub wanny. Zapewnić szczelinę powietrzną, zgodnie z zaleceniami podanymi dla przewodów odpływowych. Uwaga Zalecanym rozwiązaniem jest odpływ w podłodze, gdyż pozwala uniknąć zalania pomieszczenia wodą w przypadku przepełnienia układu. Króciec przelewowy Przewód odpływowy Zamocowanie przewodu na miejscu Szczelina powietrzna Odpływ Ref. MKT-IM-011 / B / 74

36 Instrukcja instalacji Performa / LOGIX Instalacja Podłączenie przewodu solanki (Performa tylko konfiguracja zmiękczacza) Odchodzący od zbiornika przewód solanki jest podłączony do zaworu. Wykonać odpowiednie podłączenia i dokręcić je ręcznie. Sprawdzić, czy przewód solanki jest zabezpieczony i czy nie wydostaje się z niego powietrze. Występowanie nawet niewielkiej nieszczelności może doprowadzić do wypływania zawartości przewodu solanki, podczas gdy uzdatniacz nie będzie jej pobierał ze zbiornika. Może to również spowodować wprowadzenie powietrza do zaworu, a w efekcie jego wadliwe działanie. Podłączenie przewodu środka regenerującego 36 / 74 Ref. MKT-IM-011 / B

37 Instrukcja instalacji Performa / LOGIX Programowanie 6. Programowanie 6.1. Wyświetlacz 1. Klepsydra Wyświetla się, gdy silnik pracuje. Krzywka powinna się obracać. 2. Kursor Kursory te pojawiają się obok aktualnie wyświetlanej pozycji. 3. Dni tygodnia Wyświetlone dni tygodnia. Flaga pod dniem pojawia się, jeśli dzień ten został zaprogramowany jako ten, w którym system powinien przeprowadzić regenerację (opcja używana przy programowaniu za pomocą zegara 7-dniowego). 4. Zablokowany/odblokowany wskaźnik Symbol ten wyświetlany jest podczas podstawowego programowania, jeśli bieżący parametr jest zablokowany. Jest również używany podczas zaawansowanego programowania i sygnalizuje, że wyświetlany parametr jest zablokowany, gdy sterownik jest w trybie programowania podstawowego (ikona miga). 5. Dwukropek Dwukropek miga, będąc częścią wskaźnika godziny. Sygnalizuje także normalne działanie (tylko 742). 6. Wskaźnik Wskaźnik do programowania dnia regeneracji. 7. Kursor Ten kursor wyświetlany jest w trakcie programowania dni między regeneracjami (używany do programowania regeneracji w odstępach od 0,5 do 99 dni). 8. Kursor Jeden z tych kursorów jest wyświetlany i sygnalizuje dzień zaprogramowany w sterowniku. Ref. MKT-IM-011 / B / 74

38 Instrukcja instalacji Performa / LOGIX Programowanie 9. "PM" Oznacza, że wyświetlana jest godzina z przedziału między 12:00 w południe i północą. Wskaźnik "PM" nie jest używany, jeśli zegar jest ustawiony na tryb 24-godzinny (nie ma wskaźnika AM). 10. "MIN" Sygnalizuje, że wartość jest wprowadzana/wyświetlana w odstępach minutowych. 11. "g/l" Sygnalizuje, że wartość jest wprowadzana/wyświetlana w gramach na litr. 12. "KG" Sygnalizuje, że wartość jest wprowadzana/wyświetlana w kilogramach lub kilogramach. 13. "x100" Mnożnik x100 do dużych wartości. 14. "Lbs/ft 3 " Sygnalizuje, że wartość ilości czynnika regenerującego jest wprowadzana/wyświetlana w funtach na stopę sześcienną. 15. Kran Pojawia się, gdy wyświetlane jest aktualne natężenie przepływu. Sterownik może pokazywać symbol kranu i 0, co oznacza brak przepływu. 16. Częstotliwość konserwacjtrze P11. Wyświetla się, gdy liczba miesięcy pracy przekracza wartość zaprogramowaną w parame- 17. Cyfry Cztery cyfry służące do wyświetlania godziny, wartości programu i kodów błędów. 18. Liczba Używane z pozycjami #19, #20 i #21. Oznacza numer porządkowy lub wartość. 19. Wartości historyczne (H) Liczba wyświetlana w pozycji #18 sygnalizuje, która wartość historyczna jest wyświetlana. 20. Parametr (P) Wyświetlany tylko podczas programowania zaawansowanego. Liczba wyświetlana w pozycji #18 sygnalizuje, który parametr jest wyświetlany. 21. Cykl (C) Liczba wyświetlana w pozycji #18 to bieżący cykl w sekwencji regeneracji. 22. Twardość Ustawienie twardości - używane tylko w przypadku sterowników 760 i Pojemność Pokazuje szacowaną pojemność systemu. 24. "x2" Oznacza, że potrzebna jest druga regeneracja. 25. Symbol recyklizacji Miga, gdy wymagana jest regeneracja w związku z nadejściem terminu kolejnej regeneracji. Wyświetla się również (w sposób ciągły) podczas regeneracji. 26. Sól Programowanie ilości czynnika regenerującego. Jeśli sterownik jest ustawiony na filtrowanie w 3 cyklach, wyświetlony jest czas płukania wstecznego. 27. Dzień i godzina regeneracji Programowanie godziny regeneracji i dni regeneracji. 28. Godzina i dzień Programowanie bieżącej godziny i dnia. 38 / 74 Ref. MKT-IM-011 / B

39 Instrukcja instalacji Performa / LOGIX Programowanie 6.2. Polecenia 1. - Strzałka w dół Służy do przewijania w dół lub zmniejszania. Służy do akceptacji ustawienia, które zazwyczaj zostaje zapisane w pamięci Ustaw Przycisk jest również używany z przyciskami strzałek, aby uzyskać dostęp do specjalnych funkcji Strzałka w górę Służy do przewijania w górę lub zwiększania Regeneruj Służy do wydawania sterownikowi polecenia regeneracji. Używany także do zmiany trybu blokady. Ref. MKT-IM-011 / B / 74

40 Instrukcja instalacji Performa / LOGIX Programowanie 6.3. Programowanie podstawowe Informacja Poszczególne menu są wyświetlane w kolejności zdefiniowanej lub rosnącej Programowanie wielkości systemu Ustawić wielkość systemu wejściowego oraz ilość żywicy w litrach lub stopach sześciennych. A Użyć i, aby przewijać opcje ilości żywicy. B Wybrać ilość najbliższą posiadanej wielkości systemu. C Aby wybrać filtrowanie w 3 cyklach, naciskać, aż wyświetli się symbol F. D Nacisnąć, aby zatwierdzić wybraną wielkość systemu, i przejść do następnego parametru przy pomocy lub. E Jeżeli zaprogramowano nieprawidłowe ustawienie, patrz Resetowanie sterownika, strona Ustawianie godziny i zmiany z czasu zimowego na letni Ustawić aktualną godzinę. A Nacisnąć, gdy wyświetlana jest godzina. Godzina zacznie migać. B Ustawić wyświetlany czas przy pomocy i. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub Dzień tygodnia Ustawić bieżący dzień tygodnia. A Wcisnąć przycisk. Strzałka zacznie migać. B Wybrać wyświetlany dzień przy pomocy i. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub. 40 / 74 Ref. MKT-IM-011 / B

41 Godzina regeneracji Ustawić godzinę, o której rozpocznie się regeneracja. A Wcisnąć przycisk. Godzina regeneracji zacznie migać. B Ustawić wyświetlany czas przy pomocy i. C Ustawienie domyślne: 2:00 AM. D Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub. Instrukcja instalacji Performa / LOGIX Programowanie Dni do regeneracji (tylko sterownik czasowy 740) Ustawić liczbę dni pomiędzy regeneracjami czasowymi (częstotliwość regeneracji). A Wcisnąć przycisk. Liczba dni zacznie migać. B Ustawić wyświetlaną liczbę przy pomocy i. Domyślna liczba: 3 dni. Dni można ustawić w zakresie od ½ (0,5) do 99. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub Regeneracja wymuszona (tylko sterownik wymuszający 760) Ustawić liczbę dni dla regeneracji wymuszonej przez sterownik. A Wcisnąć przycisk. Liczba dni zacznie migać. B Ustawić wyświetlaną liczbę przy pomocy i. Domyślny czas regeneracji wymuszonej: 0 dni. Dni można ustawić w zakresie od ½ (0,5) do 99. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub Ilość solanki na regenerację Ustawić żądaną ilość solanki. W sterownikach 740 i 760 dostępne są trzy ustawienia dotyczące soli: S standardowa ilość soli 120 gram/litr żywicy; S duża ilość soli 200 gram/litr żywicy; L mała ilość soli 40 gram/litr żywicy. A Wcisnąć przycisk. Ustawienie zacznie migać. B Ustawić wyświetlane ustawienie przy pomocy i. Domyślnym ustawieniem zasolenia jest S. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub. Ref. MKT-IM-011 / B / 74

42 Instrukcja instalacji Performa / LOGIX Programowanie Czas płukania wstecznego filtra (tylko tryb filtrowania) Jeżeli system jest skonfigurowany jako filtr, nie ma potrzeby podawania ilości solanki. Sterownik dezaktywuje ustawienie ilości solanki i zastępuje je regulacją czasu płukania wstecznego w minutach. A Wcisnąć przycisk. Godzina zacznie migać. B Ustawić wyświetlany czas przy pomocy i. Domyślny czas: 14 minut. Płukanie wsteczne można ustawić w zakresie od 0 do 99 minut. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub Szacowana wydajność Informacja Wydajność systemu jest wyświetlana w kilogramach CaCO 3 usuniętej twardości przed koniecznością regeneracji. Informacja Wartość jest obliczana na podstawie ilości wejściowej żywicy i ilości wejściowej soli. Informacja W sterowniku 740 wydajność jest wyświetlana w celach informacyjnych. Nie można jej zmienić. Ustawić szacowaną wydajność systemu w sterowniku 760. A Wcisnąć przycisk. Ilość zacznie migać. B Ustawić wyświetlaną wydajność przy pomocy i. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie i przejść do kolejnego parametru przy pomocy lub. Informacja W przypadku sterownika 740 programowanie dobiegło końca. Sterownik powróci do normalnego trybu działania. 42 / 74 Ref. MKT-IM-011 / B

43 Twardość (tylko sterownik wymuszający 760) Ustawić twardość wody na wlocie w miejscu instalacji. A Wcisnąć przycisk. Wartość twardości zacznie migać. B Ustawić wyświetlaną twardość przy pomocy i. Domyślnym ustawieniem twardości jest 250 mg CACO 3 na litr. C Nacisnąć przycisk, aby zatwierdzić wybrane ustawienie. Wstępne programowanie dobiegło końca. Sterownik powróci do normalnego trybu działania Zaawansowane programowanie Instrukcja instalacji Performa / LOGIX Programowanie Informacja Przytrzymać przez pięć sekund +, aby przejść do zaawansowanego programowania. W lewym dolnym rogu ekranu pojawi się symbol P. Modele 740/760 posiadają funkcję zaawansowanego programowania, która umożliwia instalatorowi wprowadzanie do sterownika zmian na potrzeby bardziej wymagających zastosowań. Użytkownik końcowy nigdy nie powinien mieć potrzeby używania tego poziomu programowania. Menu zaawansowanego programowania: P1 = godzina, P2 = dzień tygodnia, P3 = godzina regeneracji, P4 = liczba dni pomiędzy regeneracjami (regeneracja wymuszona w zakresie do 99 dni), P5 = dzień tygodnia regeneracji (tylko 740), P6 = ilość soli (L, S, H) używana w każdej regeneracji lub czas wstecznego płukania filtra (1 99 minut), P7* = wydajność systemu, P8 = twardość, P9** = jednostki miar, P10** = tryb zegara. * Obliczane przez oprogramowanie. ** Wybierane wstępnie w zależności od regionu (np. 230 VAC, 50 Hz, jednostki metryczne). Ref. MKT-IM-011 / B / 74

44 Instrukcja instalacji Performa / LOGIX Programowanie Programowanie czasu trwania cyklu Przycisnąć i przytrzymać przez pięć sekund i, gdy sterownik nie przeprowadza regeneracji, aby przejść do programowania czasu trwania cykli. Mały symbol C# z liczbą będzie wskazywał, że sterownik jest w trybie programowania czasu trwania cyklu. Liczba informuje o przeglądanym lub modyfikowanym cyklu. Czas trwania cyklu może wynosić od 0 do 200 minut. C1 płukanie wsteczne C5 szybkie płukanie C2* pobieranie solanki C6 2. płukanie wsteczne C3* wolne płukanie C7 2. szybkie płukanie C4 ponowna kompresja C8* uzupełnianie * Ten parametr jest obliczany przez sterownik Logix. W związku z tym nie podlega edycji. Informacja Patrz rozdział 3.5. Cykl regeneracji układu (działanie w ośmiu cyklach), strona 18, aby uzyskać więcej informacji na temat cykli Diagnostyka Aby przejść do wartości diagnostycznych i wyświetlić poziomy H nacisnąć i przytrzymać przez pięć sekund i. Kod diagnostyczny Opis Jednostka Zakres H0 Ilość żywicy l / H1 Liczba dni od ostatniej regeneracji l/min H2 Bieżące natężenie przepływu Dni H3 Dzisiejsze zużycie wody (od czasu regeneracji) l/min H4 Zużycie wody od czasu ostatniej regeneracji m H5 Całkowite zużycie wody (mniej istotna wartość) m H6 Całkowite zużycie wody (najistotniejsza wartość) m x10 4 H7 Średnie zużycie w niedzielę m H8 Średnie zużycie w poniedziałek m H9 Średnie zużycie we wtorek m H10 Średnie zużycie w środę m H11 Średnie zużycie w czwartek m / 74 Ref. MKT-IM-011 / B

45 Instrukcja instalacji Performa / LOGIX Programowanie Kod diagnostyczny Opis Jednostka Zakres H12 Średnie zużycie w piątek m H13 Średnie zużycie w sobotę m Informacja Kody diagnostyczne od H2 do H13 występują tylko w sterowniku Resetowanie sterownika Uwaga Zresetowane sterownika spowoduje usunięcie wszystkich informacji zapisanych w jego pamięci, za wyjątkiem godziny i dnia. W momencie pierwszego uruchomienia konieczne będzie ponowne zaprogramowanie sterownika od zera. Aby zresetować sterownik: A Nacisnąć i przytrzymać przez pięć sekund i. Wyświetlą się H0 i ustawiona ilość żywicy (lub tryb F ). B Jeżeli wyświetli się wartość historyczna inna niż H0, użyć, by przewinąć ustawienia aż do pokazania się H0. C Aby zresetować sterownik, nacisnąć i przytrzymać przez pięć sekund. Sterownik zostanie przywrócony do stanu bez programowania. D Odnieść się do rozdziału 6. Programowanie, strona 37, aby ponownie zaprogramować sterownik. Ref. MKT-IM-011 / B / 74

46 Instrukcja instalacji Performa / LOGIX Pierwsze uruchomienie 7. Pierwsze uruchomienie Informacja Ten rozdział dotyczy standardowych typów regeneracji. Jeżeli stosowana jest aktualnie regeneracja niestandardowa i zachodzi konieczność skorzystania z pomocy technicznej, należy skontaktować się z dostawcą Kontrola napełniania wodą, odprowadzania i wodoszczelności Aktywacja zmiękczacza Po przeprowadzeniu opisanego we wcześniejszym rozdziale programowania należy włączyć zmiękczacz. Uwaga Nie obracać krzywką ręcznie, ponieważ można uszkodzić urządzenie. Posłużyć się sterownikiem, aby elektronicznie przeprowadzić krzywkę przez wszystkie cykle. Dokładnie stosować się do poniższych zaleceń: 1. Zdjąć pokrywę z zaworu. Zdjęcie pokrywy pozwoli sprawdzić, czy wałek krzywkowy się obraca i na jakim cyklu się obecnie zatrzymał. 2. Mając wciąż zakręcone doprowadzenie wody do systemu, ustawić zawór obejściowy w położeniu bez obejścia (normalne działanie). 3. Nacisnąć i przytrzymać przez pięć sekund na sterowniku. Spowoduje to uruchomienie ręcznej regeneracji. Migającą ikoną klepsydry sterownik poinformuje, że silnik obraca krzywką do położenia cyklu C1 (płukania wstecznego). Sterownik wyświetli całkowity czas pozostały do końca regeneracji. Po naciśnięciu i przytrzymaniu przycisku sterownik pokaże czas pozostały do końca bieżącego cyklu. 4. Napełnić zbiornik medium wodą. Gdy sterownik znajduje się w trybie cyklu C1 (płukania wstecznego), bardzo powoli odkręcić zawór doprowadzenia wody do około ¼. Uwaga Jeżeli zawór zostanie odkręcony zbyt gwałtownie lub za bardzo, medium może wypłynąć ze zbiornika do zaworu lub przewodów. Przy otwarciu do ¼ powinien być słyszalny odgłos powietrza powolnie wydostającego się z przewodu odpływowego zaworu. Gdy całe powietrze zostanie wypuszczone ze zbiornika medium (z przewodu odpływowego zacznie płynąć strumień wody), całkowicie otworzyć główny zawór doprowadzający. Spowoduje to usunięcie reszty powietrza ze zbiornika. Poczekać, aż woda zacznie nieprzerwanie wypływać z przewodu odpływowego. Spowoduje to usunięcie wszystkich zanieczyszczeń ze złoża filtracyjnego. Zakręcić doprowadzenie wody i odczekać około pięć minut. W tym czasie powinno uciec jakiekolwiek powietrze pozostałe w zbiorniku. 46 / 74 Ref. MKT-IM-011 / B

47 Instrukcja instalacji Performa / LOGIX Pierwsze uruchomienie 5. Dolać wody do zbiornika solanki (wstępne napełnienie) (tylko zmiękczacz). Za pomocą wiadra lub węża nalać około 15 litrów (4 galonów) wody do zbiornika solanki. Jeżeli zbiornik solanki jest wyposażony na dnie w podstawę soli, dolewać wody, aż jej lustro znajdzie się około 25 mm (1") nad podstawą. Informacja Zaleca się nie wsypywać soli do zbiornika przed uruchomieniem zaworu sterującego. Gdy w zbiorniku nie ma soli, znacznie łatwiej jest obserwować przepływ wody. 6. Uruchomić cykl uzupełniania, aby zalać przewód pomiędzy zbiornikiem solanki a zaworem (tylko zmiękczacz). Powoli odkręcać główny dopływ wody, aż do pełnego otwarcia. Nie odkręcać go zbyt gwałtownie, ponieważ medium filtracyjne może zostać wypchnięte ze zbiornika. Wymusić w sterowniku przejście do cyklu uzupełniania (C8). Z poziomu cyklu C1 (płukania wstecznego) nacisnąć i przytrzymać. Spowoduje to wyświetlenie bieżącego cyklu. Jednocześnie nacisnąć i, aby przejść do następnego cyklu. Przechodzić kolejne cykle, aż do cyklu C8 (uzupełniania). Informacja Przy przechodzeniu przez każdy cykl należy odczekać krótką chwilę, zanim możliwe będzie przełączenie na następny cykl. Gdy krzywka będzie się przemieszczać, zaświeci się ikona klepsydry. Przy cyklu C4 (przerwa systemu) nastąpi pauza. Ten cykl umożliwia wyrównanie ciśnienia wody i powietrza po każdej stronie tarczy zaworu. Ikona klepsydry będzie wówczas niewidoczna, sygnalizując, że system jest zatrzymany. Po całkowitym odkręceniu dopływu wody, kiedy zawór dojdzie do cyklu C8 (uzupełniania), sterownik skieruje wodę do zbiornika solanki poprzez przewód. Pozwolić wodzie przepływać przez przewód do całkowitego pozbycia się pęcherzyków powietrza. Pilnować, by woda nie płynęła do zbiornika dłużej niż 1 2 minuty, ponieważ może dojść do jego przepełnienia. Po odpowietrzeniu przewodu nacisnąć jednocześnie i, aby przejść do cyklu C0 (uzdatnionej wody). 7. Pobrać wodę ze zbiornika solanki. Z położenia wody uzdatnionej (cyklu C0) przejść do położenia pobierania solanki. Nacisnąć i przytrzymać przez pięć sekund. Sterownik rozpocznie ręczną regenerację i przestawi zawór do położenia cyklu C1 (płukania wstecznego). Nacisnąć i, aby przejść do cyklu C2 (pobierania). W tym położeniu sprawdzić, czy woda jest pobierana ze zbiornika solanki. Poziom wody w zbiorniku powinien bardzo powoli opadać. Obserwować wodę pobieraną ze zbiornika solanki przez co najmniej trzy minuty. Jeżeli poziom wody nie opada lub jeżeli podnosi się, sprawdzić wszystkie przyłącza przewodów. Na wyświetlaczu powinien widnieć komunikat C2. 8. Jeżeli poziom wody w zbiorniku solanki opada, można z powrotem przestawić sterownik do położenia cyklu uzdatnionej wody (C0), naciskając jednocześnie i. 9. Na koniec odkręcić kran znajdujący się za zmiękczaczem wody w instalacji hydraulicznej. Kran zakręcić dopiero wtedy, gdy zacznie lecieć czysta woda. Dosypać soli do zbiornika solanki. Ref. MKT-IM-011 / B / 74

48 Instrukcja instalacji Performa / LOGIX Pierwsze uruchomienie Dodatkowe wskazówki Po pierwszym podłączeniu sterownika na wyświetlaczu może migać ikona klepsydry i komunikat Err 3. Oznacza to, że sterownik obraca krzywkę do położenia spoczynkowego. Jeżeli wyświetla się Err 2, należy sprawdzić, czy częstotliwość prądu zasilania odpowiada modelowi sterownika. Domyślną godziną regeneracji jest 2:00 AM. Zasilanie? Sterownik w wersji World wykrywa napięcie zasilania i przestawia się na właściwy tryb pracy. Sterownik serii 700 można zaprogramować na przeprowadzanie regeneracji w określone dni tygodnia. W przypadku braku zasilania krzywkę można obracać ręcznie w kierunku przeciwnym do ruchu wskazówek zegara, jeśli sterowniki serii 700 przesyłają do silnika polecenia ruchu krzywki. Jednak w przypadku cykli płukania wstecznego, opróżniania, uzupełniania i pobierania solanki musi faktycznie występować ciśnienie wody i natężenie przepływu. Sprawdzić, czy źródło zasilania sterownika jest podłączone. Transformator powinien być podłączony do źródła zasilania bez przełącznika. Programowanie parametrów można zacząć od początku po zresetowaniu ilości medium. Patrz rozdział Resetowanie sterownika, strona Sanityzacja Dezynfekcja zmiękczaczy wody Materiały wykorzystywane do budowy nowoczesnych zmiękczaczy wody nie dopuszczają do rozwoju bakterii ani nie powodują zanieczyszczenia doprowadzanej wody. Podczas normalnego użytkowania zmiękczacz może zostać zanieczyszczony przez substancje organiczne lub, w niektórych przypadkach, przez bakterie pochodzące z doprowadzanej wody. W efekcie woda może mieć nieprzyjemny smak lub zapach. Niektóre zmiękczacze mogą wymagać dezynfekcji po instalacji, a inne okresowej dezynfekcji w trakcie standardowego cyklu eksploatacyjnego. Zależnie od warunków użytkowania, typu zmiękczacza, typu jonitu i dostępnego środka dezynfekującego, możliwe jest wybranie metody spośród wymienionych poniżej. 48 / 74 Ref. MKT-IM-011 / B

49 Instrukcja instalacji Performa / LOGIX Pierwsze uruchomienie Podchloryn sodu lub wapnia Te materiały zapewniają zadowalające efekty w przypadku ich stosowania z żywicami polistyrenowymi, syntetycznym zeolitem żelowym, piaskiem glaukonitowym i bentonitami. Podchloryn sodu 5,25% Jeżeli są używane mocniejsze systemy, np. przeznaczone na potrzeby pralni publicznych, należy odpowiednio dostosować dozowanie. Dozowanie Żywica polistyrenowa: ustawienie 1,25 ml cieczy na 1 l żywicy. Jonity inne niż żywice: ustawienie 0,85 ml cieczy na 1 l. Zbiornik solanki zmiękczacza Wykonać płukanie wsteczne w zmiękczaczu i dodać wymaganą ilość roztworu podchlorynu do studzienki zbiornika solanki. W zbiorniku solanki powinna znajdować się woda, aby umożliwić utrzymanie roztworu w zmiękczaczu. Przeprowadzić zwykłą regenerację. Podchloryn wapnia Podchloryn wapnia, 70% dostępnego chloru, występuje w kilku postaciach, w tym w tabletkach i granulkach. Tego typu materiały w stanie stałym mogą być stosowane bezpośrednio i nie jest konieczne ich rozpuszczanie przed użyciem. Dozowanie Odmierzyć dwie granulki ~ 0,11 ml na 1 l. Zbiornik solanki zmiękczacza Wykonać płukanie wsteczne w zmiękczaczu i dodać wymaganą ilość podchlorynu do studzienki zbiornika solanki. W zbiorniku solanki powinna znajdować się woda, aby umożliwić utrzymanie roztworu chloru w zmiękczaczu. Przeprowadzić zwykłą regenerację Elektrochlorowanie Zawory lub systemy wyposażone już w elektrochlorator lub odpowiedni system mają być poddawane sanityzacji w fazie pobierania solanki. Ref. MKT-IM-011 / B / 74

50 Instrukcja instalacji Performa / LOGIX Czynność 8. Czynność Podczas regeneracji: Wyświetla się komunikat C#, oznaczający bieżący cykl. Na ekranie wyświetlany jest łączny pozostały czas regeneracji. Można nacisnąć i przytrzymać, by wyświetlić pozostały czas trwania bieżącego cyklu Zalecenia Należy stosować tylko sól regenerującą przeznaczoną do zmiękczania wody EN973. W celu zapewnienia optymalnego działania systemu zalecane jest używanie czystej soli, wolnej od zanieczyszczeń (np. soli tabletkowanej). Nie stosować soli drogowej, soli w blokach ani soli kamiennej; Podczas procesu sanityzacji (zarówno przy użyciu cieczy, jak i metody elektrochlorowania) do systemu mogą zostać wprowadzone cząsteczki chloru, które mogą skrócić okres eksploatacji żywic jonowymiennych. Zapoznać się z kartami produktów producenta, aby uzyskać więcej informacji Regeneracja ręczna Obowiązkowe Sterownik musi być w trybie pracy, aby wykonać tę procedurę. Informacja Jeżeli w ciągu 30 sekund nie zostanie wciśnięty żaden przycisk, urządzenie wraca do normalnej pracy. Regeneracja ręczna opóźniona A Wcisnąć przycisk jeden raz, aby uruchomić regenerację opóźnioną. Regeneracja rozpocznie się o zaprogramowanej godzinie. Patrz rozdział 6.3. Programowanie podstawowe, strona 40. Pojawi się migający symbol regeneracji. Informacja Aby anulować: wcisnąć przycisk ponownie. Symbol regeneracji zniknie. Regeneracja natychmiastowa A Wcisnąć i przytrzymać przez 5 sekund przycisk, aby włączyć regenerację natychmiastową ręczną. Na stałe pojawi się ikona regeneracji. Wałek krzywkowy zacznie się obracać do pozycji cyklu C1. Podwójna regeneracja A Po rozpoczęciu regeneracji natychmiastowej ponownie nacisnąć, aby zaplanować drugą regenerację ręczną. Migający symbol x2 wskazuje, że druga regeneracja rozpocznie się o określonej godzinie regeneracji opóźnionej. 50 / 74 Ref. MKT-IM-011 / B

51 Instrukcja instalacji Performa / LOGIX Czynność Natychmiastowa podwójna regeneracja A Nacisnąć i przytrzymać, aby rozpocząć drugą regenerację natychmiast po zakończeniu bieżącej. Na stałe zapali się symbol x Aby przyspieszyć cykle regeneracji A Jednocześnie nacisnąć i, aby przejść do następnego cyklu. Pojawi się symbol klepsydry, sygnalizujący obracanie się krzywki. Gdy krzywka dojdzie do następnego cyklu, na wyświetlaczu pojawi się C2. B Powtórzyć i, aby przejść każdy cykl Aby anulować regenerację A Nacisnąć i przytrzymać przez pięć sekund i, aby anulować regenerację. Po anulowaniu jednorazowo mignie ikona klepsydry. Krzywka przestawi się w położenie robocze, co może potrwać do 2 minut. Ref. MKT-IM-011 / B / 74

52 Instrukcja instalacji Performa / LOGIX Konserwacja 9. Konserwacja Obowiązkowe Czyszczenie i konserwacja powinny być przeprowadzane z regularną częstotliwością, aby zapewnić prawidłowe działanie całego systemu, a ich wykonanie należy udokumentować w rozdziale Konserwacja, w Instrukcji obsługi. Obowiązkowe Konserwacja musi być przeprowadzana przez autoryzowanego technika Pentair. W innym przypadku nastąpi utrata gwarancji Zalecenia Użycie oryginalnych części zamiennych Uwaga W celu zapewnienia prawidłowego działania i bezpieczeństwa użytkowania urządzenia należy używać wyłącznie oryginalnych części zamiennych i akcesoriów zalecanych przez producenta. Części, które należy posiadać w magazynie, to silnik i czujnik optyczny, sterownik, transformator, inżektory, zestaw klap, zestaw pierścieni o-ring, sterownik uzupełniania i sterownik DLFC Użycie oryginalnych, atestowanych środków smarujących Część fabryczna: nr części (środek silikonowy NFO Chemplex 862). Część zamienna: nr części (PAKIET SMARÓW SILIKONOWYCH) Wskazówki dotyczące konserwacji Wykonywać dezynfekcję i czyszczenie systemu co najmniej raz w roku albo w przypadku, gdy uzdatniona woda będzie mieć nieprzyjemny smak lub nietypowy zapach. Każdego roku sprawdzać twardość wody Czyszczenie i konserwacja Pierwsze kroki Przed rozpoczęciem czyszczenia lub konserwacji należy wykonać następującą czynność: Poz. Czynność Uwaga Te czynności muszą być wykonane przed rozpoczęciem czyszczenia lub konserwacji. A B C Odłączyć transformator ścienny. Wyłączyć dopływ wody lub ustawić zawór lub zawory obejściowe w położeniu obejścia. Zredukować ciśnienie w układzie przed rozpoczęciem jakichkolwiek czynności. 52 / 74 Ref. MKT-IM-011 / B

53 Instrukcja instalacji Performa / LOGIX Konserwacja Czyszczenie inżektora Poz. Czynność A Przy pomocy klucza Torx odkręcić i zdjąć nakładkę inżektora (4). Uwaga Uważać, by nie uszkodzić inżektora (5). B C D Przy pomocy szczypiec delikatnie wyciągnąć inżektor (5) z korpusu zaworu. Wyczyścić inżektor (5) sprężonym powietrzem, miękkim pędzlem i ewentualnie szpilką. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu Czyszczenie sterownika uzupełniania Poz. Czynność A Przy pomocy klucza Torx odkręcić i wyjąć sterownik uzupełniania (3). B C D Wyczyścić sterownik uzupełniania (3) miękkim pędzlem. Upewnić się, że rowek sterownika uzupełniania jest idealnie czysty. Sprawdzić stan pierścieni o-ring. Sprawdzić stan kulki (2), jeżeli występuje. E Wyczyścić komorę sterownika uzupełniania (1) przed ponownym montażem sterownika (3). F Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. Ref. MKT-IM-011 / B / 74

54 Instrukcja instalacji Performa / LOGIX Konserwacja Czyszczenie filtra siatkowego inżektora Poz. Czynność A Przy pomocy klucza Torx odkręcić i zdjąć nakładkę filtra siatkowego inżektora (4). B C D Odpiąć biały plastikowy koszyk (5) i wyczyścić go miękkim pędzlem. W przypadku występowania zanieczyszczeń w plastikowym koszyku (5) może być konieczne użycie odkamieniacza, takiego jak ocet. Przed ponownym zamontowaniem nakładki filtra siatkowego inżektora (4) sprawdzić stan pierścieni o-ring. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu Czyszczenie sterownika płukania wstecznego Poz. Czynność A Przy pomocy klucza Torx odkręcić i wyjąć sterownik płukania wstecznego (3). B C D Wyczyścić sterownik płukania wstecznego (3) przy pomocy miękkiego pędzla lub sprężonego powietrza. Przed ponownym zamontowaniem sterownika płukania wstecznego (3) sprawdzić stan pierścieni o-ring. Informacja W zależności od rozmiaru sterownika płukania wstecznego może on wyglądać inaczej, niż ten pokazany poniżej. Jeżeli model pasujący do zaworu jest wyposażony w kulkę (2), należy wyczyścić rowki i komorę sterownika płukania wstecznego (1). Sprawdzić też stan kulki (2) przed jej ponownym montażem. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. 54 / 74 Ref. MKT-IM-011 / B

55 Instrukcja instalacji Performa / LOGIX Konserwacja f Demontaż pokrywy zaworu Poz. A Czynność Odblokować pokrywę (1), zwalniając boczne zatrzaski (2) (po jednym po każdej stronie zaworu). B Zdjąć pokrywę (1). C Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. Ref. MKT-IM-011 / B / 74

56 Instrukcja instalacji Performa / LOGIX Konserwacja Wymiana silnika i krzywki Poz. Czynność A Wyjąć biały kołek blokujący (2) zabezpieczający silnik (3). B C D Obrócić silnikiem (3) w kierunku przeciwnym do ruchu wskazówek zegara i wysunąć go na zewnątrz. Wysuwać krzywkę (1) do tyłu, aż zejdzie z czopa, a następnie unieść ją. Informacja Aby wymienić silnik, należy również odłączyć kabel czujnika optycznego. Patrz Wymiana czujnika optycznego i sterownika, strona 57. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. Informacja Aby ponownie zamontować krzywkę (1), należy umieścić ją w otworze ustalającym i wyrównać, korzystając ze strzałek na płycie górnej i na krzywce. 56 / 74 Ref. MKT-IM-011 / B

57 Instrukcja instalacji Performa / LOGIX Konserwacja Wymiana czujnika optycznego i sterownika Poz. A B C D E Czynność Informacja Aby wymontować czujnik optyczny, należy najpierw zdemontować wałek krzywkowy. Patrz Wymiana silnika i krzywki, strona 56. Czujnik optyczny (2) jest przypięty do przedniej krawędzi. Delikatnie nacisnąć zatrzaski, aby zwolnić czujnik optyczny (2). Nacisnąć zapadkę blokującą sterownika (4) i wysunąć sterownik (3) na zewnątrz. Odłączyć przewody od sterownika, naciskając zatrzask i wyciągając je. Zdemontować silnik, przewody i zespół czujnika optycznego, aby je wymienić. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. Uwaga Przy ponownym montażu zawsze stosować prowadnicę przewodów (1) w celu ich przymocowania. Zapobiegnie to zgnieceniu lub przecięciu przewodów przez zamykającą się pokrywę lub wałek krzywkowy obracający się w trakcie cykli regeneracji. Ref. MKT-IM-011 / B / 74

58 Instrukcja instalacji Performa / LOGIX Konserwacja Czyszczenie lub wymiana turbiny Poz. Czynność A Informacja W zależności od instalacji zaworu turbina może nie występować (wyposażenie opcjonalne). Zdemontować przewód turbiny (2), popychając go w górę i wyciągając z drugiej strony. B Wyjąć przewód turbiny (2) z prowadnicy przewodu (1). C D E Za pomocą szczypiec delikatnie wyciągnąć turbinę (3) z rury wylotowej (4) zaworu. Oczyścić turbinę (3) miękką szmatką i szczotką. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. 58 / 74 Ref. MKT-IM-011 / B

59 Instrukcja instalacji Performa / LOGIX Konserwacja Wymiana płyty górnej, sprężyny klapy i klap Poz. Czynność Uwaga Uważać na ostre krawędzie. Używać rękawiczek ochronnych do demontażu sprężyny (3). A Przy pomocy płaskiego śrubokręta zwolnić sprężyny klap (2) jedną po drugiej, a następnie wyjąć sprężynę (3). B Poluzować wszystkie śruby górnej płyty (1). C Zdjąć górną płytę (4) z zaworu. D Wyczyścić lub w razie konieczności wymienić klapy (5). E Informacja Krawędź gniazda klap widać od strony klap. Jeżeli krawędź ma nieregularny kształt, może to świadczyć o tym, że zanieczyszczenia uniemożliwiają zamykanie klapy (5), co może prowadzić do uszkodzeń. Wykonać wymienione powyżej czynności w odwrotnej kolejności w celu ponownego montażu. Informacja Przy ponownym montażu górnej płyty (4) zawsze stosować się do wyszczególnionej poniżej kolejności dokręcania śrub. Ref. MKT-IM-011 / B / 74

60 Instrukcja instalacji Performa / LOGIX Konserwacja Zawór na zespole zbiornika Poz. A B C D Czynność Nasmarować uszczelki odpowiednim smarem silikonowym. Nakręcić zawór (1) na zbiornik (2), pilnując, by nie uszkodzić gwintów. Swobodnie, nie używając siły, obrócić zaworem (1) w kierunku zgodnym z ruchem wskazówek zegara, aż do oporu. Informacja To położenie oporu jest uznawane za punkt zerowy. Obrócić zaworem (1) od punktu zero w kierunku zgodnym z ruchem wskazówek zegara o od ¼ do ½ obrotu. Uwaga Podczas montażu zaworu NIE przekraczać wartości momentu dokręcania wynoszącej 27 Nm. Przekroczenie tego momentu może spowodować uszkodzenie gwintów i usterkę. ¼ obrotu Punkt 0 Punkt 0 ½ obrotu 60 / 74 Ref. MKT-IM-011 / B

61 Instrukcja instalacji Performa / LOGIX Wykrywanie i usuwanie usterek 10. Wykrywanie i usuwanie usterek Sterownik Logix Kod błędu Przyczyna Resetowanie i przywrócenie normalnego stanu ERR 1 ERR 2 ERR3 Sterownik został podłączony do zasilania, ale nie wie, w jakim znajduje się stanie. Zasilanie sterownika nie spełnia normy 50 lub 60 Hz. Sterownik zgubił położenie krzywki. Krzywka powinna się obracać w celu odszukania położenia spoczynkowego. Krzywka się nie obraca. Krzywka obraca się dłużej niż przez pięć minut w celu powrotu do położenia spoczynkowego. Zresetować sterownik. Patrz Resetowanie sterownika, strona 45. Odłączyć i ponownie podłączyć zasilanie. Jeżeli problem nie ustąpi, wymienić odpowiedni sterownik lub transformator AC. Odczekać dwie minuty: sterownik wróci w tym czasie do położenia spoczynkowego. W trakcie obracania się silnika miga ikona klepsydry. Sprawdzić: Połączenia silnika. Połączenie wiązki przewodów silnika z silnikiem. Połączenie wiązki przewodów silnika ze sterownikiem. Połączenie i położenie czujnika optycznego. Zazębienie silnika i kół zębatych krzywki. Jeżeli wszystko jest poprawnie podłączone, wymienić podzespoły w następującej kolejności: Wiązka przewodów. Silnik. Czujnik optyczny. Sterownik. Patrz 9.2. Czyszczenie i konserwacja, strona 52. Sprawdzić: Połączenie i położenie czujnika optycznego. Połączenie krzywki. Czystość szczelin krzywki. Ref. MKT-IM-011 / B / 74

62 Instrukcja instalacji Performa / LOGIX Wykrywanie i usuwanie usterek Kod błędu Przyczyna Resetowanie i przywrócenie normalnego stanu ERR3 Krzywka obraca się dłużej niż przez pięć minut w celu powrotu do położenia spoczynkowego. Jeżeli silnik ciągle się obraca, wymienić podzespoły w następującej kolejności: Wiązka przewodów. Silnik. Czujnik optyczny. Sterownik. Patrz 9.2. Czyszczenie i konserwacja, strona Zawór Performa Usterka Przyczyna Resetowanie i przywrócenie normalnego stanu - - : - - Wystąpiła awaria zasilania. Nacisnąć, aby zresetować godzinę. Niekontrolowane natężenie przepływu uzupełniania solanki. czenia kulki i Zdemontować sterownik solanki w celu wyczysz- gniazda. Przelewanie się zbiornika solanki. Wypływająca lub kapiąca woda przy odpływie lub przewodzie solanki po regeneracji. Wyciek twardej wody po regeneracji. Sterownik nie pobiera solanki. Przeciek powietrza w przewodzie solanki do odpowietrznika. Zawór odpływowy zatkany żywicą lub innymi zanieczyszczeniami. Sprężyna powrotna trzonka zaworu jest słaba. Tarcza zaworu nie może się zamknąć z powodu zanieczyszczenia. Nieprawidłowa regeneracja. Nieszczelność zewnętrznego zaworu obejściowego. Uszkodzony pierścień o-ring na przewodzie wznośnym. Nieprawidłowa wydajność. Niskie ciśnienie wody. Zapchany przewód odpływowy. Zatkany inżektor. Uszkodzony inżektor. Tarcza zaworu 3 nie jest zamknięta. Zawór odpowietrzający zamyka się przedwcześnie. Sprawdzić wszystkie połączenia przewodu solanki pod kątem nieszczelności. Wyczyścić zawór odpływowy. Wymienić sprężynę. Usunąć zanieczyszczenia. Zweryfikować ustawienie dawki solanki i powtórzyć regenerację. Wymienić zawór obejściowy. Wymienić pierścień o-ring. Zweryfikować ilość solanki i wydajność układu. Skontrolować i dopasować ustawienie zgodnie z instrukcją. Usunąć zator. Oczyścić inżektor i wymienić filtr siatkowy. Wymienić inżektor i nakładkę. Usunąć ciała obce z tarczy. Pchnąć trzonek, by sprawdzić, czy tarcza się zamyka. W razie potrzeby wymienić tarczę. Na chwilę przestawić sterownik na cykl uzupełniania solanki (C8). W razie konieczności wymienić lub naprawić odpowietrznik. 62 / 74 Ref. MKT-IM-011 / B

63 Instrukcja instalacji Performa / LOGIX Wykrywanie i usuwanie usterek Usterka Przyczyna Resetowanie i przywrócenie normalnego stanu Sterownik nie przeprowadza regeneracji automatycznie. Sterownik przeprowadza regenerację o niewłaściwej godzinie. Zawór nie pobiera solanki. System zużywa więcej lub mniej soli niż ustawiono. Przerywany lub nieregularny pobór solanki. Nieuzdatniona woda po regeneracji. Płukanie wsteczne lub opróżnianie z bardzo niskim lub bardzo wysokim natężeniem. Brak wskazania przepływu wody na sterowniku 760, mimo że woda płynie. Transformator AC lub silnik nie są podłączone. Uszkodzony silnik. Nieprawidłowo ustawiony sterownik. Niskie ciśnienie wody. Zapchany przewód odpływowy. Zatkany inżektor. Uszkodzony inżektor. Ciała obce w zaworze powodują nieprawidłowe natężenie przepływu. Niskie ciśnienie wody. Uszkodzony inżektor. Brak solanki w zbiorniku solanki. Zatkany inżektor. Zawór odpowietrzający zamyka się przedwcześnie. Nieprawidłowe sterowanie odpływem. Ciała obce zakłócają pracę zaworu. Zawór obejściowy w położeniu obejścia. Sonda licznika odłączona lub nie podłączona w pełni do obudowy licznika. Ograniczona możliwość obrotu przepływomierza turbinowego z powodu obecności ciał obcych w liczniku. Podłączyć zasilanie. Wymienić silnik. Skorygować ustawienia godziny zgodnie z instrukcją. Patrz Godzina regeneracji, strona 41. Ustawić pompę tak, by utrzymywała 1,4 bara na zmiękczaczu. Wymienić odpływ, by usunąć zator. Oczyścić inżektor i wymienić filtr siatkowy. Wymienić inżektor. Zdemontować sterownik solanki i wypłukać ciała obce. Następnie wymusić w sterowniku cykl solankowania (C2), by wyczyścić zawór (sterownik przejdzie potem do cyklu 2. szybkiego płukania (C7), by usunąć całą solankę ze zbiornika). Ustawić pompę tak, by utrzymywała 1,4 bara na zmiękczaczu. Wymienić inżektor. Dolać solanki do zbiornika solanki. Oczyścić inżektor i wymienić filtr siatkowy. Na chwilę przestawić sterownik na cykl solankowania (C2). W razie konieczności wymienić lub naprawić odpowietrznik. Wymienić na sterownik odpowiedniego rozmiaru. Zdemontować sterowanie odpływem i wyczyścić zawór kulowy i jego gniazdo. Przestawić zawór obejściowy w inne położenie. Całkowicie włożyć sondę do obudowy licznika. Zdemontować obudowę licznika, udrożnić przepływomierz turbinowy i przepłukać czystą wodą. Przepływomierz turbinowy powinien się obracać swobodnie. W przeciwnym wypadku należy wymienić licznik. Ref. MKT-IM-011 / B / 74

64 Instrukcja instalacji Performa / LOGIX Wykrywanie i usuwanie usterek Usterka Przyczyna Resetowanie i przywrócenie normalnego stanu Brak uzdatnionej wody pomiędzy regeneracjami. Przelewanie się zbiornika solanki. Nieprawidłowa regeneracja. Nieprawidłowe ustawienie solanki. Nieprawidłowe ustawienia twardości lub pojemności. Wzrosła twardość wody. Ograniczona możliwość obrotu przepływomierza turbinowego z powodu obecności ciał obcych w liczniku. Tarcza 1 zaworu solanki zablokowana przez ciała obce w położeniu otwartym. Przeciek powietrza w przewodzie solanki do odpowietrznika. Niewłaściwe sterowanie odpływem względem inżektora. Zawór odpływowy zatkany żywicą lub innymi zanieczyszczeniami. Zweryfikować ustawienie dawki solanki i powtórzyć regenerację. Ustawić odpowiedni poziom P6. Patrz Ilość solanki na regenerację, strona 41. Ustawić prawidłowe wartości. Patrz 6.3. Programowanie podstawowe, strona 40. Ustawić nową wartość twardości. Patrz Twardość (tylko sterownik wymuszający 760), strona 43. Zdemontować obudowę licznika, udrożnić przepływomierz turbinowy i przepłukać czystą wodą. Przepływomierz turbinowy powinien się obracać swobodnie. W przeciwnym wypadku należy wymienić licznik. Ręcznie poruszyć trzonkiem zaworu, by wypłukać zator. Sprawdzić wszystkie połączenia przewodu solanki pod kątem nieszczelności. Używanie małego zaworu odpływowego z dużym inżektorem spowoduje obniżenie natężenia poboru. Wyczyścić zawór odpływowy. 64 / 74 Ref. MKT-IM-011 / B

65 Instrukcja instalacji Performa / LOGIX Części zamienne 11. Części zamienne Lista części zaworu Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu Zespół zaworu bez sterowania przepływem Moduł, czujnik, przerywacz optyczny Zespół filtra siatkowego/nakładki z pierścieniem o-ring 1 1 Ref. MKT-IM-011 / B / 74

66 Instrukcja instalacji Performa / LOGIX Części zamienne Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu Górna płyta, zawór serii 268/ Sprężyna talerzowa zaworu, jednoczęściowa, Performa Krzywki Performa Logix Krzywka, zawór serii / , standardowy, czarny Pokrywa, zawór, model 255/Performa, seria 700/ Zespół, silnik + przewód, sterownik serii Zespół sterownika odpływu Nr 7 (1,2 gpm; 4,5 l/m) Nr 8 (1,6 gpm; 6,1 l/m) Nr 9 (2,0 gpm; 7,6 l/m) Nr 10 (2,5 gpm; 9,5 l/m) Nr 12 (3,5 gpm; 13,2 l/m) Nr 13 (4,1 gpm; 15,5 l/m), bez kulki Nr 14 (4,8 gpm; 18,2 l/m), bez kulki 1 * Zewnętrzny sterownik przepływu przewodu odpływowego DLFC, 5 gpm (19 l/m) DLFC, 6 gpm (22,5 l/m) DLFC, 7 gpm (26,5 l/m) DLFC, 8 gpm (30 l/m) DLFC, 9 gpm (34 l/m) DLFC, 10 gpm (38 l/m) DLFC, 12 gpm (45 l/m) DLFC, 15 gpm (56.8 l/m) DLFC, 20 gpm (75.7 l/m) 1 * Wtyk sterownika płukania wstecznego, jeśli używany jest zewnętrzny DLFC Kulka, wewnętrzny DLFC do nb 12 w zestawie 2 1 * Podłączany sterownik przepływu napełniania - do zaworu Silnik z elementem dystansowym, kołem zębatym i przewodem, serii V AC 50/60 Hz 1 1 * Sworzeń blokujący silnika (biały) / 74 Ref. MKT-IM-011 / B

67 Instrukcja instalacji Performa / LOGIX Części zamienne Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu Złączka kolankowa odpływu (króciec przewodu elastycznego ¾") Opcje inżektora (wysokiej wydajności) Inżektor E (wysoka efektywność), żółty (zbiorniki o średnicy 6") Inżektor F (wysoka efektywność), brzoskwiniowy (zbiorniki o średnicy 7") Inżektor G (wysoka efektywność), beżowy (zbiorniki o średnicy 8") Inżektor H (wysoka efektywność), jasnofioletowy (zbiorniki o średnicy 9") Inżektor J (wysoka efektywność), jasnoniebieski (zbiorniki o średnicy 10") Inżektor K (wysoka efektywność), różowy (zbiorniki o średnicy 12") Inżektor L (wysoka efektywność), pomarańczowy (zbiorniki o średnicy 13-14") Pokrywka inżektora z pierścieniem o-ring A Sterownik uzupełniania środka regenerującego, 33 gpm, bez kulki B Sterownik uzupełniania środka regenerującego Pierścień zbiornika Pierścień o-ring zbiornika 1 1 * Górna płyta zestawu zaworu mieszającego serii * Zespół turbiny 1 1 * Zestaw tarcz zaworu, standardowy 1 1 * Zestaw chloratora 0,33 gpm 1 1 * Wiązka przewodów do zdalnej regeneracji na 740F Gumowa wkładka 13/16" (opcjonalna) 1 * Przewód przepływomierza turbinowego Logix, krótki 1 * Zestaw przełącznika, montowany z przodu, 0,1 A 1 * Zestaw przełącznika, montowany z przodu, 5 A 1 * Zestaw przełącznika, montowany na górnej płycie, 0,1 A 1 * Zestaw przełącznika, montowany na górnej płycie, 5 A Pierścień o-ring EP 1 Ref. MKT-IM-011 / B / 74

68 Instrukcja instalacji Performa / LOGIX Części zamienne Sterowniki 740/760/742/762 Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu 1 Moduły elektroniczne/sterowniki Sterownik Logix 740 C - nakładka Sterownik Logix 760 C - nakładka Sterownik Logix 742 C - nakładka Sterownik Logix 762 C - nakładka 1 2 Transformator brytyjski europejski Przewód przedłużający transformatora 4,5 m 1 68 / 74 Ref. MKT-IM-011 / B

69 11.3. Przyłącza obejściowe 1265 Instrukcja instalacji Performa / LOGIX Części zamienne Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu Obejście * Zestaw naprawczy (uszczelki i zatrzaski wirnika) 1 1 * Uszczelka przewodu lub rury 1" 2 2 * Nakrętka adaptera 1-1 ¼", bakelitowa Zestaw adaptera ¾" BSPT ze stali nierdzewnej Zestaw adaptera 1" BSPT ze stali nierdzewnej Zestaw adaptera 22 mm z miedzi Zestaw adaptera 32 mm z PVC Zestaw adaptera 1" z PVC Zestaw adaptera ¾" z PVC 2 1 Ref. MKT-IM-011 / B / 74

70 Instrukcja instalacji Performa / LOGIX Części zamienne Zestawy instalacyjne zaworów 268 MS-4566PO AV MS-506PO CC-H CC-H CC-H HF MS-R13460 Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu Zespół Zestaw złożony z: , CC-D1203, MS-4566PO, CC- H , MS-R Złączka kolankowa odpływu (króciec przewodu elastycznego ¾") Górny filtr siatkowy 1 1 MS- R Przewód wznośny1.050" 1 1 E01100 Złącze żeńskie kolankowe ⅜", rura Fx ⅜" 1 1 CC- H CC- H Przewód odpowietrznika ⅜" Przewód solanki, ⅜" x 34.75" / 74 Ref. MKT-IM-011 / B

71 Instrukcja instalacji Performa / LOGIX Części zamienne Pozycja Numer części Opis Ilość do montażu Min. ilość w zamówieniu CC- H HF MS- 506PO Zawór solanki, ⅜" 1 1 E01140 Łącznik kolankowy ⅜" T-⅜" T 1 1 AV140 E01480 Przewody ⅜", rolka 30 m Zestawy instalacyjne zaworów MS-R13460 Należy zamontować prawidłowe sterowanie przepływem przewodu odpływowego w zależności od typu mediów i rozmiaru naczynia. Pozycja Numer części Opis Min. ilość w zamówieniu Złączka kolankowa odpływu (króciec przewodu elastycznego ¾") 1 1 Ilość do montażu MS- R Przewód wznośny1.050" 1 1 Ref. MKT-IM-011 / B / 74

72 Instrukcja instalacji Performa / LOGIX Utylizacja 12. Utylizacja Po zakończeniu okresu eksploatacji urządzenie musi być usunięte zgodnie z wymogami dyrektywy 2012/19/UE lub normami ochrony środowiska obowiązującymi w kraju, w którym produkt jest zainstalowany. Należy rozłączyć podzespoły wchodzące w skład systemu i poddać je wtórnemu przetworzeniu w ośrodku recyklingu odpadów spełniającym wymogi przepisów obowiązujących w kraju, w którym produkt jest zainstalowany. Pozwoli to ograniczyć negatywny wpływ odpadów na środowisko, zdrowie i bezpieczeństwo oraz ułatwi promocję recyklingu. Firma Pentair nie prowadzi zbiórki zużytych produktów w celu ich recyklingu. Aby uzyskać dodatkowe informacje na ten temat, należy skontaktować się z lokalnym ośrodkiem recyklingu odpadów. 72 / 74 Ref. MKT-IM-011 / B

73 Instrukcja instalacji Performa / LOGIX Utylizacja STRONA CELOWO POZOSTAWIONA PUSTA Ref. MKT-IM-011 / B / 74
