ZMIĘKCZACZ DO WODY PÓŁAUTOMATYCZNY

Transkrypt

1 Instrukcja obsługi ZMIĘKCZACZ DO WODY PÓŁAUTOMATYCZNY Przed uruchomieniem urządzenia należy koniecznie dokładnie przeczytać niniejszą instrukcję obsługi

2 ROZDZIAŁ 1. URUCHOMIENIE I OBSŁUGA PÓŁAUTOMATYCZNEJ STACJI ZMIĘKCZANIA WODY Niniejszy system uzdatniania wody jest urządzeniem o wysokiej jakości i dużej precyzji. Prawidłowo zainstalowane i obsługiwane urządzenia gwarantują niezawodną pracę przez wiele lat. Prosimy o dokładne zapoznanie się z instrukcją przed rozpoczęciem montażu. Instrukcja powinna również służyć w przyszłości jako źródło informacji dotyczącej pracy systemu. Stacja zmiękczania wody małej wydajności typu Smart stosowana jest tam gdzie przepływ wody nie przekracza 35 l/min. Dane eksploatacyjne: Ilość uzdatnionej wody przy twardości 10 dh /regeneracje [litry ] 1500 Zużycie regeneranta [kg] 0,7 Natężenie przepływu [l/min] 0 20/35 Ciśnienie robocze [bar] 1,5 6,0 Czas regeneracji [min] 66 Średnica przyłącza [cal] ¾ Wysokość [mm] 510 Głębokość [mm] 350 Szerokość [mm] 230 Temperatura maksymalna wody [ C] 40 Zbiornik regeneranta [kg] 10 ROZDZIAŁ 2. ZASADA DZIAŁANIA PROCES ZMIĘKCZANIA: Twarda woda zawiera m.in. związki wapnia (Ca), Magnezu (Mg) i Żelaza (Fe). Proces zmiękczania polega na usunięciu kationów tych soli za pomocą żywic jonowymiennych. Gdy zdolność jonowymienna jonitu zostanie wyczerpana, poddawany on zostaje procesowi regeneracji za pomocą regeneranta. PROCES REGENERACJI: Wystarczy raz nacisnać przycisk a regeneracja nastąpi automatycznie. Po zakończeniu regeneracji system wróci do zmiękczania wody. Regeneracja polega na przepłukaniu złoża roztworem środka regenerującego i wypłukaniu zaabsorbowanych jonów wapnia i magnezu do ścieku. 2

3 Cykl regeneracji składa się z następujących etapów: SERVICE proces regeneracji w toku BACK WASH płukanie przeciwprądowe (czas trwania 5 min.) BRINE & SLOW R. płukanie roztworem regeneranta (czas trwania 50 min.) BRINE REFILL uzupełnienie wody do zbiornika ze środkiem regenerującym (czas trwania 1 min.) FAST RINSE gwałtowne płukanie (czas trwania 5 min.) System został skonfigurowany dla zużycia środka regenerującego 0,7 kg/regnerację. Obliczanie ilości zmiękczonej wody między regeneracjami Ilość wody między regeneracjami obliczamy ze wzoru: z = 1500 x 10 / y gdzie: z ilość zmiękczonej wody między regeneracjami y zbadana twardość wody w on (stopnie niemieckie) PRZYKŁAD obliczania ilości zmiękczonej wody z między regeneracjami. Dane: twardość zbadanej wody = 15 n Ilość wody z między regeneracjami liczymy z równania: z = 1500 x 10/15 = 1000 litrów Przy twardości 15 n otrzymujemy 1000 LITRÓW zmiękczonej wody. TABELA 1. WYDAJNOŚCI SYSTEMU Smart E stopnie ilość uzdatnionej wody niemieckie [litry] przy nastawie GH na 0,7 kg

4 Rys. A. Sterownik panel sterowania SERVICE BRINE REFILL BACK WASH FAST RINSE BRINE & SLOW R. Ten przycisk należy nacisnąć aby zainicjować regenerację Rys. B. Sterownik opis podłączeń zasilenie urządzenia wodą surową 3/4 cala (wężem elastycznym antywibracyjnym) 2. pobór wody uzdatnionej 3/4 cala (wężem elastycznym antywibracyjnym) 3. podłączenie do kanalizacji 1/2 cala (wężem elastycznym) 4. podłączenie 3/8 cala do zbiornika z solanką 5. licznik przepływu wody (NIE DOTYCZY SYSTEMU) 4

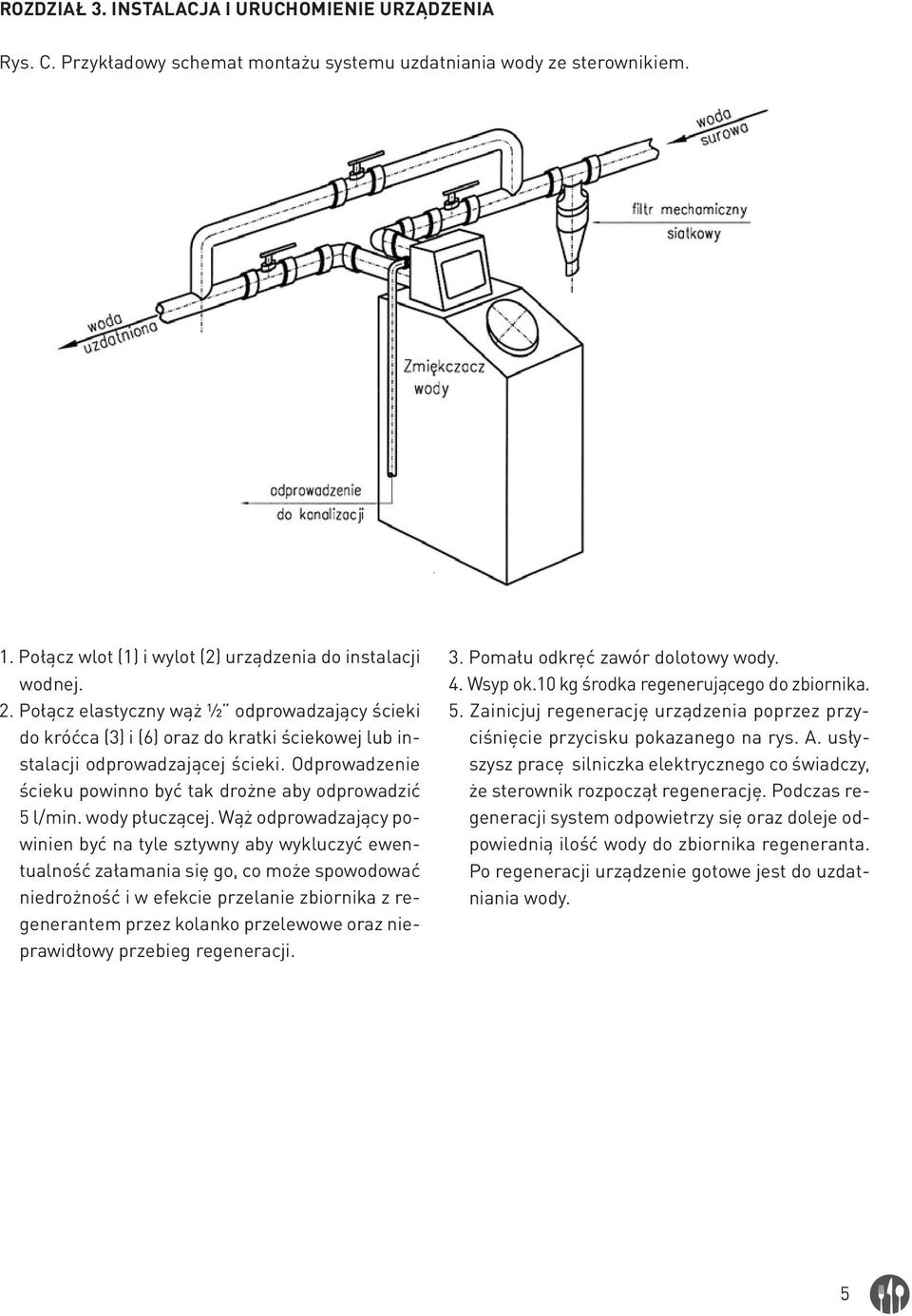

5 ROZDZIAŁ 3. INSTALACJA I URUCHOMIENIE URZĄDZENIA Rys. C. Przykładowy schemat montażu systemu uzdatniania wody ze sterownikiem. 1. Połącz wlot (1) i wylot (2) urządzenia do instalacji wodnej. 2. Połącz elastyczny wąż ½ odprowadzający ścieki do króćca (3) i (6) oraz do kratki ściekowej lub instalacji odprowadzającej ścieki. Odprowadzenie ścieku powinno być tak drożne aby odprowadzić 5 l/min. wody płuczącej. Wąż odprowadzający powinien być na tyle sztywny aby wykluczyć ewentualność załamania się go, co może spowodować niedrożność i w efekcie przelanie zbiornika z regenerantem przez kolanko przelewowe oraz nieprawidłowy przebieg regeneracji. 3. Pomału odkręć zawór dolotowy wody. 4. Wsyp ok.10 kg środka regenerującego do zbiornika. 5. Zainicjuj regenerację urządzenia poprzez przyciśnięcie przycisku pokazanego na rys. A. usłyszysz pracę silniczka elektrycznego co świadczy, że sterownik rozpoczął regenerację. Podczas regeneracji system odpowietrzy się oraz doleje odpowiednią ilość wody do zbiornika regeneranta. Po regeneracji urządzenie gotowe jest do uzdatniania wody. 5

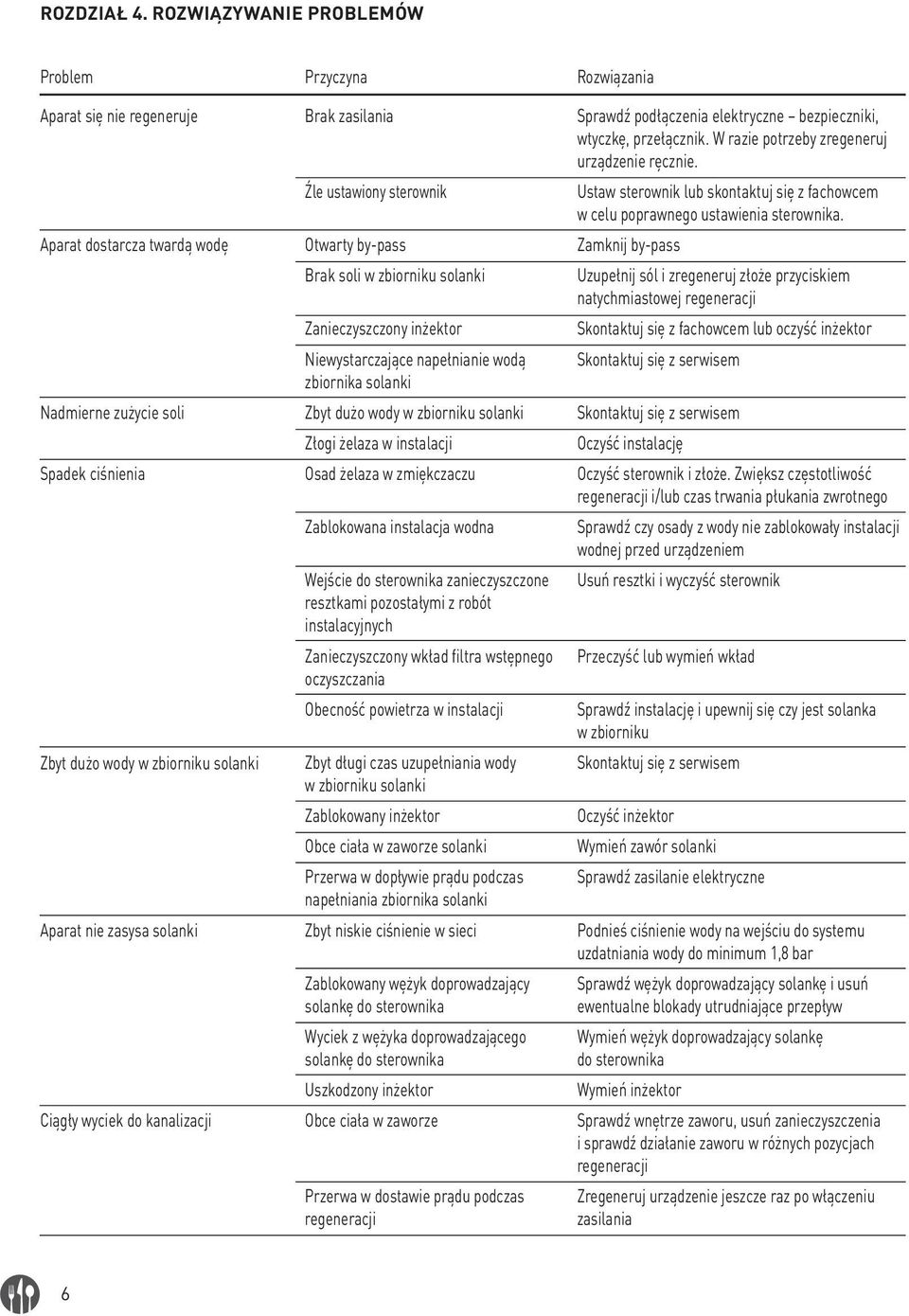

6 ROZDZIAŁ 4. ROZWIĄZYWANIE PROBLEMÓW Problem Aparat się nie regeneruje Aparat dostarcza twardą wodę Nadmierne zużycie soli Spadek ciśnienia Zbyt dużo wody w zbiorniku solanki Aparat nie zasysa solanki Ciągły wyciek do kanalizacji Przyczyna Brak zasilania Źle ustawiony sterownik Otwarty by-pass Brak soli w zbiorniku solanki Zanieczyszczony inżektor Niewystarczające napełnianie wodą zbiornika solanki Zbyt dużo wody w zbiorniku solanki Złogi żelaza w instalacji Osad żelaza w zmiękczaczu Zablokowana instalacja wodna Wejście do sterownika zanieczyszczone resztkami pozostałymi z robót instalacyjnych Zanieczyszczony wkład filtra wstępnego oczyszczania Obecność powietrza w instalacji Zbyt długi czas uzupełniania wody w zbiorniku solanki Zablokowany inżektor Obce ciała w zaworze solanki Przerwa w dopływie prądu podczas napełniania zbiornika solanki Zbyt niskie ciśnienie w sieci Zablokowany wężyk doprowadzający solankę do sterownika Wyciek z wężyka doprowadzającego solankę do sterownika Uszkodzony inżektor Obce ciała w zaworze Przerwa w dostawie prądu podczas regeneracji Rozwiązania Sprawdź podłączenia elektryczne bezpieczniki, wtyczkę, przełącznik. W razie potrzeby zregeneruj urządzenie ręcznie. Ustaw sterownik lub skontaktuj się z fachowcem w celu poprawnego ustawienia sterownika. Zamknij by-pass Uzupełnij sól i zregeneruj złoże przyciskiem natychmiastowej regeneracji Skontaktuj się z fachowcem lub oczyść inżektor Skontaktuj się z serwisem Skontaktuj się z serwisem Oczyść instalację Oczyść sterownik i złoże. Zwiększ częstotliwość regeneracji i/lub czas trwania płukania zwrotnego Sprawdź czy osady z wody nie zablokowały instalacji wodnej przed urządzeniem Usuń resztki i wyczyść sterownik Przeczyść lub wymień wkład Sprawdź instalację i upewnij się czy jest solanka w zbiorniku Skontaktuj się z serwisem Oczyść inżektor Wymień zawór solanki Sprawdź zasilanie elektryczne Podnieś ciśnienie wody na wejściu do systemu uzdatniania wody do minimum 1,8 bar Sprawdź wężyk doprowadzający solankę i usuń ewentualne blokady utrudniające przepływ Wymień wężyk doprowadzający solankę do sterownika Wymień inżektor Sprawdź wnętrze zaworu, usuń zanieczyszczenia i sprawdź działanie zaworu w różnych pozycjach regeneracji Zregeneruj urządzenie jeszcze raz po włączeniu zasilania 6

7 ROZDZIAŁ 5. OBSŁUGA URZĄDZENIA UZUPEŁNIENIE ŚRODKA REGENERACYJNEGO: 1. otworzyć pokrywę zbiornika regeneranta, 2. zasypać zbiornik tabletkami regeneracyjnymi (w zbiorniku mieści się ok. 10 kg środka regen.) 3. zamknąć pokrywę. WAŻNE: Pamiętaj, że zawsze ilość tabletek regen. w zbiorniku ma być minimalnie taka aby przykryć poziom wody. Najlepiej podczas każdego dosypywania tabletek zasypuj zbiornik do pełna. UWAGA: nie wolno dopuścić do pracy urządzenia bez środka regeneracyjnego dłużej niż 14 dni, w przeciwnym wypadku złoże zmiękczające może ulec trwałemu zniszczeniu. nie dosypywać środka regeneracyjnego niewiadomego pochodzenia lub w postaci sypkiej. spadki ciśnienia, zaniki prądu oraz inne nieprzewidziane okoliczności nie mogą spowodować przedostania się roztworu regeneranta do wody uzdatnionej. Sól regeneracyjna dostępna również o ofercie HENDI. SERWIS! W RAZIE JAKICHKOLWIEK PROBLEMÓW Z DZIAŁANIEM STACJI UZDATNIANIA WODY PROSIMY KONTAKTOWAĆ SIĘ Z DZIAŁEM SERWIS HENDI MAILOWO: SERWIS@HENDI.PL LUB POPRZEZ PLATFORMĘ SER- WISOWĄ NA STRONIE 7
