1 Strona 1 z 24 Kompletna wymiana pokrycia tablicy rozdzielczej C Wym., zdemontowanie 1. Odłączyć akumulator. 2. Wymontować konsolę środkową 3. Wymontować przednią popielniczkę Wyjąć wkład popielniczki 2x odczepić obudowę popielniczki 4. Wymontować osłonę poszycia dźwigni zmiany biegów 2x wykręcić śrubę (1) 2x odczepić osłonę (2) Wyjąć osłonę z prowadnicy z przodu

2 Strona 2 z Wymontować osłonę przestrzeni na nogi z prawej strony 2x odkręcić szybkozłącze (strzałki)

3 Strona 3 z Wymontować schowek podręczny 4x odkręcić śrubę (1) Rozłączyć wtyk wiązki przewodów. Wyjąć schowek podręczny 7. Wymontować dolną środkową osłonę po prawej stronie 3x odczepić zapinkę

4 Strona 4 z Wymontować dolną środkową osłonę po lewej stronie 3x odczepić zapinkę 9. Wymontować boczną osłonę po lewej stronie 2x odczepić zapinkę Wyjąć osłonę 10. Wymontować boczną osłonę po prawej stronie 2x odczepić zapinkę Wyjąć osłonę 11. Wymontować osłonę przestrzeni na nogi z lewej strony 2x odkręcić szybkozłącze (1)

5 Strona 5 z Wymontować dolne pokrycie tablicy rozdzielczej Wykręcić 6x śrubę Wskazówka: Lekko nacisnąć w bok osłonę kolumny kierownicy. Wyjąć poszycie

6 Strona 6 z 24

7 Strona 7 z Wymontować poduszkę powietrzną kierowcy Obrócić koło kierownicy o 90 stopni (I) Za pomocą małego śrubokręta wcisnąć drut mocujący do otworu serwisowego (II) w kierunku kolumny kierownicy (III) i wyjąć moduł poduszki powietrznej Wskazówka: Zwrócić uwagę, aby nie zgiąć drutu mocującego. Odblokować i odłączyć wtyk wiązki przewodów 14. Odłączyć wtyk wiązki przewodów (1) sygnału dźwiękowego / systemu Infotainment 15. Wymontować koło kierownicy z rury wału kierownicy Wskazówka: Zwrócić uwagę, aby koła znajdowały się w położeniu do jazdy na wprost. Wykręcić śrubę (2) Zdjąć koło kierownicy z wału kierownicy

8 Strona 8 z Wymontować osłonę wyłącznika sygnału 2x wymontować osłonę 2x odkręcić śrubę (strzałki) Podnieść górną osłonę (1) 3x odkręcić śrubę (strzałki) Zdjąć dolną osłonę (2)

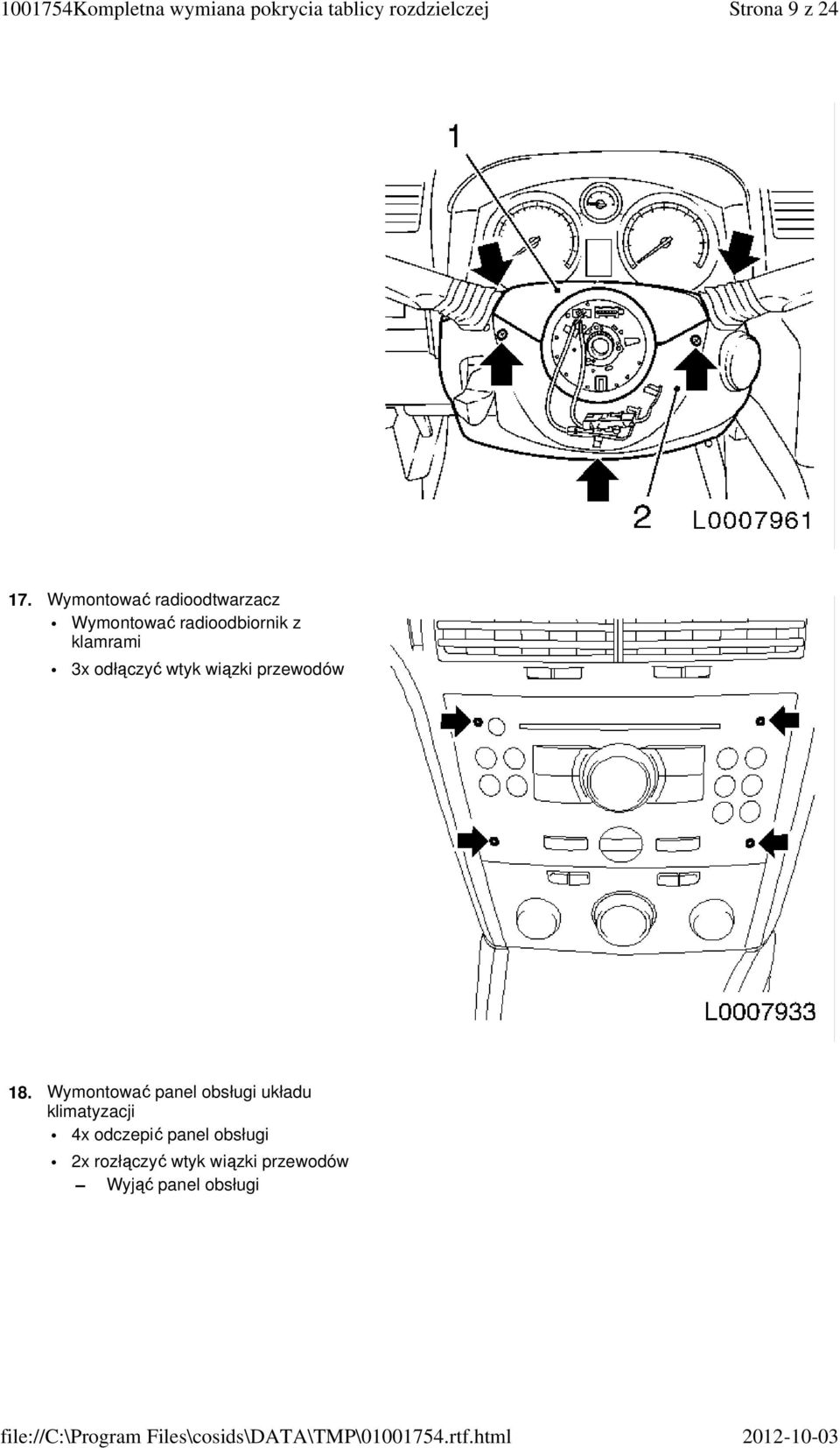

9 Strona 9 z Wymontować radioodtwarzacz Wymontować radioodbiornik z klamrami 3x odłączyć wtyk wiązki przewodów 18. Wymontować panel obsługi układu klimatyzacji 4x odczepić panel obsługi 2x rozłączyć wtyk wiązki przewodów Wyjąć panel obsługi

10 Strona 10 z Wymontować wspornik osłony konsoli dźwigni zmiany biegów 8x odkręcić śrubę Odczepić złącze diagnostyczne 20. Wymontować górną środkową osłonę tablicy rozdzielczej 4x ostrożnie odczepić za pomocą klina z tworzywa sztucznego (1) Odłączyć wtyk wiązki przewodów (2)

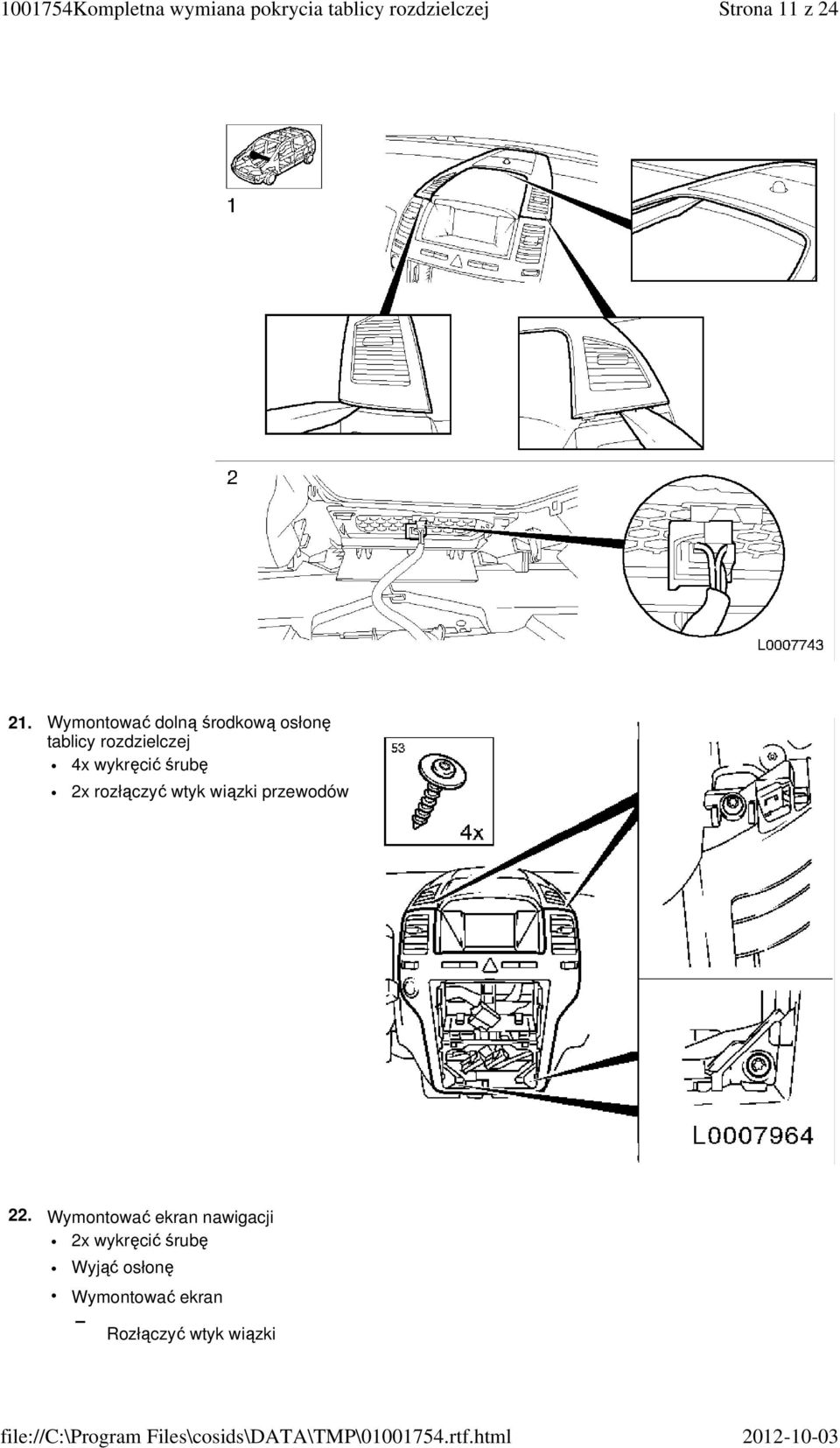

11 Strona 11 z Wymontować dolną środkową osłonę tablicy rozdzielczej 4x wykręcić śrubę 2x rozłączyć wtyk wiązki przewodów 22. Wymontować ekran nawigacji 2x wykręcić śrubę Wyjąć osłonę Wymontować ekran Rozłączyć wtyk wiązki

12 Strona 12 z 24 przewodów. 23. Wymontować poduszkę powietrzną pasażera Odkręcić śrubę (1) 2x odłączyć wtyk wiązki przewodów (2) Wyjąć moduł poduszki powietrznej

13 Strona 13 z Wymontować moduł CIM 3x odkręcić śrubę (strzałki) Rozłączyć wtyk wiązki przewodów. Odczepić zacisk wiązki przewodów Wyjąć moduł CIM

14 Strona 14 z Wymontować zestaw wskaźników Odczepić górną osłonę kolumny kierownicy 2x odkręcić śrubę (strzałki) Rozłączyć wtyk wiązki przewodów. 26. Wymontować zespół przełączników świateł Wcisnąć i obrócić pokrętło sterujące Wyjąć zespół przełączników świateł Odłączyć wtyk wiązki przewodów (1)

15 Strona 15 z Wymontować schowek z boku siedzenia po lewej stronie 3x odczepić zapinkę za pomocą klina z tworzywa sztucznego

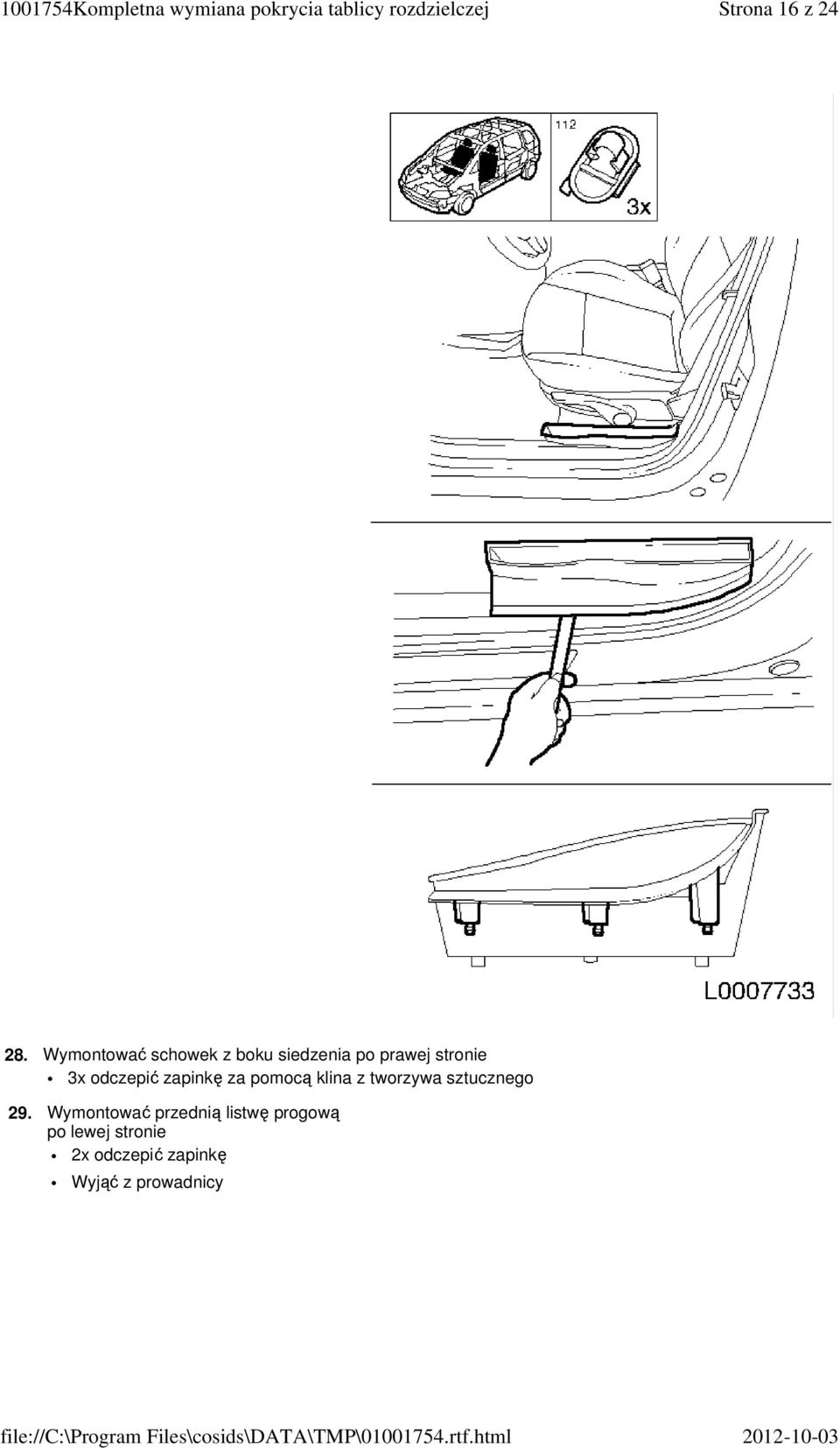

16 Strona 16 z Wymontować schowek z boku siedzenia po prawej stronie 3x odczepić zapinkę za pomocą klina z tworzywa sztucznego 29. Wymontować przednią listwę progową po lewej stronie 2x odczepić zapinkę Wyjąć z prowadnicy

17 Strona 17 z Wymontować przednią listwę progową po prawej stronie 2x odczepić zapinkę Wyjąć z prowadnicy 31. Wymontować lewe poszycie słupka A Odczepić osłonę kurtyny bocznej (1) 2x odczepić zapinkę Wyjąć poszycie 32. Wymontować boczną górną osłonę pokrycia tablicy rozdzielczej po lewej stronie 2x odczepić zapinkę Wyjąć osłonę

18 Strona 18 z Wymontować prawe poszycie słupka A Odczepić osłonę kurtyny bocznej 2x odczepić zapinkę Wyjąć poszycie 34. Wymontować boczną górną osłonę pokrycia tablicy rozdzielczej po prawej stronie 2x odczepić zapinkę Wyjąć osłonę 35. Wymontować środkowy głośnik 2x odkręcić śrubę (strzałki) Rozłączyć wtyk wiązki przewodów. 36. Wymontować wyłącznik zapłonu Kluczyk wyłącznika zapłonu w położenie I

19 Strona 19 z 24 Wymontować połączenie masowe Odkręcić śrubę (1) Wykręcić śrubę (2) 37. Wymontować dolny kanał wentylacyjny po prawej stronie Wymontować nit rozprężny (1) Wyjąć kanał wentylacyjny (2)

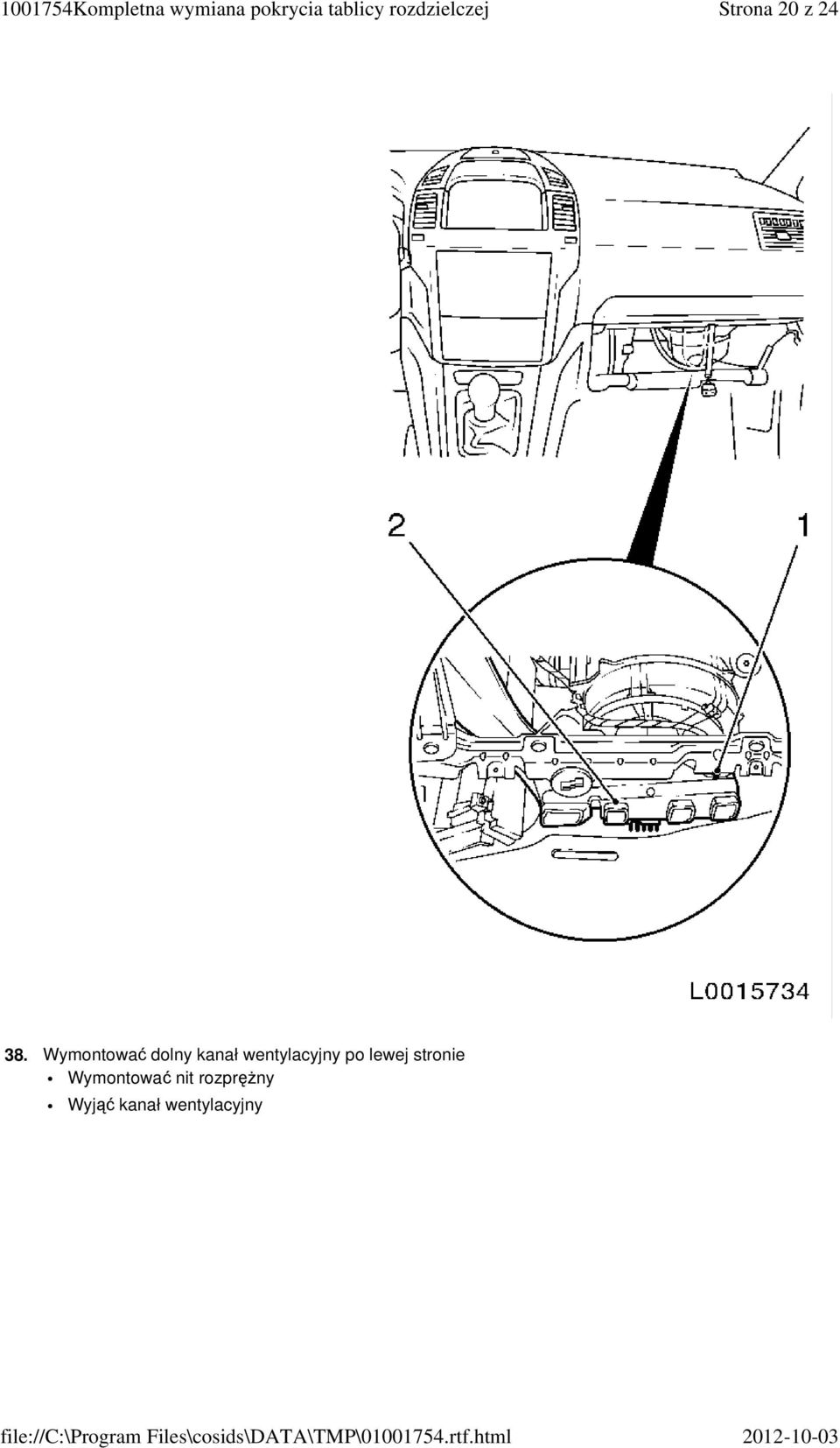

20 Strona 20 z Wymontować dolny kanał wentylacyjny po lewej stronie Wymontować nit rozprężny Wyjąć kanał wentylacyjny

21 Strona 21 z Wymontować pokrycie tablicy rozdzielczej 5x odkręcić śrubę 2x odczepić zapinkę wiązki przewodów (1) Wskazówka: Wprowadzić rozdzielacz ogrzewania od dołu nad belkę poprzeczną. Wmont., zamontowanie 40. Zamontować pokrycie tablicy rozdzielczej Wskazówka: Wprowadzić rozdzielacz ogrzewania nad belkę poprzeczną. Ułożyć wiązki przewodów 2x zamocować zapinkę wiązki przewodów 5x dokręcić śrubę 41. Zamontować dolny kanał wentylacyjny po prawej stronie Włożyć kanał wentylacyjny Zamontować nit rozprężny 42. Zamontować dolny kanał wentylacyjny po lewej stronie Włożyć kanał wentylacyjny

22 Strona 22 z 24 Zamontować nit rozprężny 43. Zamontować wyłącznik zapłonu 2x dokręcić śrubę 44. Zamontować środkowy głośnik Podłączyć wtyk wiązki przewodów elektrycznych 2x dokręcić śrubę 45. Zamontować boczną górną osłonę pokrycia tablicy rozdzielczej po lewej stronie Założyć osłonę 2x zamocować zapinkę 46. Zamontować lewe poszycie słupka A Zamocować osłonę kurtyny bocznej 47. Zamontować boczną górną osłonę pokrycia tablicy rozdzielczej po prawej stronie Założyć osłonę 2x zamocować zapinkę 48. Zamontować prawe poszycie słupka A Zamocować osłonę kurtyny bocznej 49. Zamontować przednią listwę progową po lewej stronie Włożyć do prowadnicy 2x zamocować zapinkę 50. Zamontować schowek z boku siedzenia po lewej stronie 3x zamocować zapinkę 51. Zamontować przednią listwę progową po prawej stronie Włożyć do prowadnicy 2x zamocować zapinkę 52. Zamontować schowek z boku siedzenia po prawej stronie 3x zamocować zapinkę 53. Zamontować zespół przełącznika świateł Podłączyć wtyk wiązki przewodów elektrycznych Włożyć i zablokować zespół przełączników świateł 54. Wmontować zestaw wskaźników Podłączyć wtyk wiązki przewodów elektrycznych 2x dokręcić śrubę Zamocować górną osłonę kolumny kierownicy 55. Zamontować moduł CIM Podłączyć wtyk wiązki przewodów elektrycznych Włożyć moduł CIM Zamocować zacisk wiązki przewodów 3x dokręcić śrubę 56. Zamontować poduszkę powietrzną pasażera Włożyć moduł poduszki powietrznej 2x podłączyć wtyk wiązki przewodów Dokręcić śrubę 5 Nm 57. Zamontować ekran nawigacji Podłączyć wtyk wiązki przewodów elektrycznych Zamontować ekran Założyć osłonę

23 Strona 23 z 24 2x dokręcić śrubę 58. Zamontować dolną środkową osłonę tablicy rozdzielczej 2x podłączyć wtyk wiązki przewodów 4x dokręcić śrubę 59. Zamontować górną środkową osłonę tablicy rozdzielczej Podłączyć wtyk wiązki przewodów elektrycznych 4x zamocować zapinkę 60. Zamontować wspornik osłony konsoli dźwigni zmiany biegów Zamocować złącze diagnostyczne 8x dokręcić śrubę 61. Zamontować panel obsługi układu klimatyzacji 2x podłączyć wtyk wiązki przewodów 4x zamocować panel obsługi 62. Zamontować radioodtwarzacz 3x podłączyć wtyk wiązki przewodów Włożyć radioodbiornik 63. Zamontować osłonę wyłącznika sygnału Włożyć dolną osłonę 3x dokręcić śrubę Włożyć górną osłonę 2x dokręcić śrubę 2x zamontować osłonę 64. Zamontować koło kierownicy na wale kierownicy Nałożyć koło kierownicy na rurę wału kierownicy Wskazówka: Zwrócić uwagę, aby oznaczenia na kole kierownicy i wale kierownicy były ustawione naprzeciw siebie. 65. Dokręcić śrubę 30 Nm Wskazówka: Oczyścić gwint i zamontować nową śrubę z masą zabezpieczającą. 66. Podłączyć wtyk wiązki przewodów sygnału dźwiękowego / systemu Infotainment 67. Zamontować poduszkę powietrzną kierowcy Podłączyć i zablokować wtyk wiązki przewodów 2x zamocować zapinkę 68. Zamontować dolne pokrycie tablicy rozdzielczej Dokręcić 6x śrubę Wskazówka: Lekko nacisnąć w bok osłonę kolumny kierownicy. 69. Zamontować boczną osłonę po lewej stronie 2x zamocować zapinkę 70. Zamontować dolną środkową osłonę po lewej stronie 3x zamocować zapinkę 71. Zamontować osłonę przestrzeni na nogi z lewej strony 2x dokręcić szybkozłącze 72. Zamontować boczną osłonę po prawej stronie 2x zamocować zapinkę 73. Zamontować dolną środkową osłonę po prawej stronie 3x zamocować zapinkę 74. Wmontować schowek podręczny. Podłączyć wtyk wiązki przewodów elektrycznych

24 Strona 24 z 24 4x dokręcić śrubę 75. Zamontować osłonę przestrzeni na nogi z prawej strony 2x dokręcić szybkozłącze 76. Zamontować osłonę poszycia dźwigni zmiany biegów 2x zamocować osłonę 2x dokręcić śrubę 77. Zamontować przednią popielniczkę 2x zamocować obudowę popielniczki Włożyć wkład popielniczki 78. Zamontować konsolę środkową 79. Przyłączyć akumulator 80. Zaprogramować pamięci nietrwałe
