1 FIST-WR2 I N S T R U K C J A I N S T A L A C Y J N A Stojak systemu FIST do monta u na cianie Spis Tre ci 1 Wprowadzenie 2 Uwagi ogólne 2.1 Zawarto ç zestawu 2.2 Narzædzia 3 Instrukcja rozpakowania stojaka 4 Monta stojaka WR2 na cianie 5 Przygotowanie stojaka do zakaµczania kabli i monta u pó ek 5.1 Monta pó ek w stojaku 5.2 Zmiana pozycji p yty CAP do mocowania kabli 6 Zakaµczanie kabli w stojaku 7 Przygotowanie i mocowanie kabla (przyk adowy monta kabli tubowych z luωnymi tubami, kabli IFC i kabli break-out) 8 Sznury optyczne w stojaku 1 Wprowadzenie Stojak systemu FIST do monta u na cianie, oznaczony symbolem FIST-WR2, jest metalowym stojakiem ogólnego przeznaczenia, przystosowanym do monta u rodziny standardowych pó ek systemu FIST (wykonanych w standardzie metrycznym ETSI lub 19-calowym). Stojak ten oferuje ochronæ przed kurzem oraz ochronæ klimatycznå i mechanicznå, realizujåc jednocze nie funkcje zarzådzania spawami wiat owodowymi, prze åczania z åczy roz åczalnych oraz integracji optycznych elementów pasywnych. FIST-WR2 jest przeznaczony do instalacji wewnætrznych i monta u na cianie. W zestawie stojaka znajduje siæ oddzielna, bardzo atwa w u yciu rama do monta u stojaka na cianie. Do czyszczenia elementów systemu FIST zaleca siæ u ywanie alkoholu izopropylowego.

2 Uwagi ogólne 3 Instrukcja rozpakowania stojaka 2.1 Zawarto ç zestawu 3.

Dzielone drzwi przednie, zamykane obrotowå råczkå z wbudowanym zamkiem Pionowe wsporniki do monta u pólek: o regulowanym rozstawie na szeroko ç 19" lub ETSI

sumie w stojaku umieszczono 12 p yt do wprowadzania kabli z wybijanymi portami kablowymi): - 6 p yt z wybijanymi portami na 2 uszczelnienia PG29 (góra

Wszystkie p yty posiadajå identyczne wymiary zewnætrzne i pasujå do ka dego górnego i dolnego wyciæcia w obudowie stojaka.

dokumenty zamontowany na drzwiach stojaka 3.2 Wyjmowanie ramy do mocowania stojaka do ciany 3.2.1 Otworzyç stojak za pomocå klucza. 2.

2 2 Uwagi ogólne 3 Instrukcja rozpakowania stojaka 2.1 Zawarto ç zestawu 3.1 Otworzyç tylnå czæ ç opakowania stojaka (wszystkie etykiety znajdujå siæ na przedniej czæ ci opakowania). Wyjåç z niego stojak WR. Dzielone drzwi przednie, zamykane obrotowå råczkå z wbudowanym zamkiem Pionowe wsporniki do monta u pólek: o regulowanym rozstawie na szeroko ç 19" lub ETSI Na górze i na dole, po lewej i po prawej stronie stojaka, znajdujå siæ po 3 p yty z opisanymi poni ej, otwieranymi w momencie monta u portami kablowymi (w sumie w stojaku umieszczono 12 p yt do wprowadzania kabli z wybijanymi portami kablowymi): - 6 p yt z wybijanymi portami na 2 uszczelnienia PG29 (góra stojaka) - 3 p yty z wybijanymi portami na 4 uszczelnienia PG21 (prawy dó stojaka) - 3 p yty z wybijanymi portami na 6 uszczelnieµ PG16 (lewy dó stojaka) Wszystkie p yty posiadajå identyczne wymiary zewnætrzne i pasujå do ka dego górnego i dolnego wyciæcia w obudowie stojaka. 1 p yta do mocowania kabli z ceownikiem (bez zacisków kablowych) 1 zestaw do instalacji stojaka na cianie (zawierajåcy przymiar monta owy) Uchwyt na dokumenty zamontowany na drzwiach stojaka 3.2 Wyjmowanie ramy do mocowania stojaka do ciany Otworzyç stojak za pomocå klucza. 2.2 Narzædzia FACC-ALLEN-KEY szt. Klucz ampulowy, o rednicy 5 mm i d ugo ci 350 mm, do tylnego mocowania pó ek w stojaku FACC-CAGE-NUT-TOOL 1 szt. Do instalacji nakrætek gniazdowych w stojaku Wyjåç ze stojaka ramæ do mocowania stojaka do ciany. W tym celu nale y ca kowicie wykræciç dwie dolne ruby (B) i poluzowaç dwie górne ruby (A). 2

4 Monta stojaka WR2 na cianie 4.1 Przy o yç do ciany ramæ do mocowania stojaka i zaznaczyç na cianie po o enie otworów. Wywierciç 6 otworów i w o yç do nich ko ki.

Dokræciç ruby umieszczone wewnåtrz stojaka, co pozwoli na pewne po åczenie stojaka z zainstalowanå na cianie ramå.

Ponadto, po odkræceniu dwóch nakrætek, istnieje mo liwo ç jej monta u po lewej stronie stojaka.

1 Kable mo na wprowadzaç do stojaka i zakaµczaç na p ycie do mocowania kabli, umieszczonej w jednym z 4 rogów stojaka.

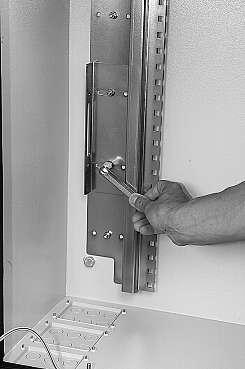

3 4 Monta stojaka WR2 na cianie 4.1 Przy o yç do ciany ramæ do mocowania stojaka i zaznaczyç na cianie po o enie otworów. Wywierciç 6 otworów i w o yç do nich ko ki. Przykræciç ramæ do monta u stojaka do ciany. 4.2 Zahaczyç stojak na ramie do monta u stojaka na cianie. Dokræciç ruby umieszczone wewnåtrz stojaka, co pozwoli na pewne po åczenie stojaka z zainstalowanå na cianie ramå. 5 Przygotowanie stojaka do zakaµczania kabli i monta u pó ek 5.2 P ytæ CAP do zakaµczania kabli w stojaku mo na prze o yç do góry lub do do u stojaka. Ponadto, po odkræceniu dwóch nakrætek, istnieje mo liwo ç jej monta u po lewej stronie stojaka. Drugå p ytæ CAP mo na zainstalowaç w stojaku na fabrycznie zamontowanym, profilowanym kåtowniku. 6 Zakaµczanie kabli w stojaku 6.1 Kable mo na wprowadzaç do stojaka i zakaµczaç na p ycie do mocowania kabli, umieszczonej w jednym z 4 rogów stojaka. Zaleca siæ jednak e zakaµczanie kabli w prawym dolnym rogu stojaka. 6.2 Pierwszy wprowadzany do stojaka kabel nale y zainstalowaç od strony tylnej cianki stojaka. Pó ki w stojaku nale y instalowaç od góry, co u atwia monta kolejnych kabli w stojaku. 5.1 Poprzez odkræcenie 5 nakrætek nale y ustawiç pionowe s upki stojaka we w a ciwym po o eniu, uwzglædniajåcym wielko ç instalowanych w stojaku pó ek i konfiguracjæ samego stojaka. 3

6.3 Wybraç odpowiedniå p ytæ z wybijanymi portami kablowymi tak, aby wielko ç uszczelnienia zaciskowego by a zgodna ze rednicå

Otworzyç dany port kablowy za pomocå m otka i wkrætaka i zamontowaç w nim wybrane wcze niej uszczelnienie zaciskowe.

2 Przyciåç element wytrzyma o ciowy kabla na d ugo ç 75

1 Otworzyç uszczelnienie zaciskowe i dostosowaç rednicæ pier cieni gumowych do rednicy kabla.

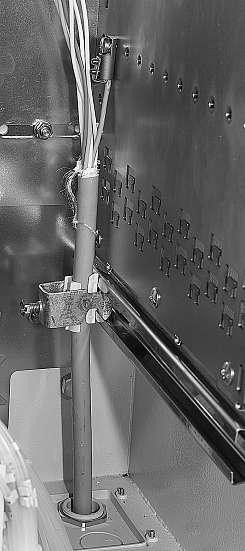

4 6.3 Wybraç odpowiedniå p ytæ z wybijanymi portami kablowymi tak, aby wielko ç uszczelnienia zaciskowego by a zgodna ze rednicå instalowanego kabla. Je eli zajdzie taka potrzeba, p yty mo na wymieniaç lub przemieszczaç poprzez odkræcenie 4 rub. Otworzyç dany port kablowy za pomocå m otka i wkrætaka i zamontowaç w nim wybrane wcze niej uszczelnienie zaciskowe. 7 Przygotowanie i mocowanie kabla (przyk adowy monta kabli tubowych z luωnymi tubami, kabli IFC i kabli break-out) 7.2 Przyciåç element wytrzyma o ciowy kabla na d ugo ç 75 mm. Zamocowaç element wytrzyma o ciowy kabla i sam kabel za pomocå zacisków. 7.1 Otworzyç uszczelnienie zaciskowe i dostosowaç rednicæ pier cieni gumowych do rednicy kabla. Prze o yç do wnætrza stojaka, przez uszczelnienie i p ytæ wlotowå, odcinek kabla o d ugo ci 5 metrów. Upewniç siæ, czy na poziomie bocznej ciany pó ki po åczeniowej FIST-GSS2 dostæpny jest kabel o d ugo ci 3,5 metra, a na poziomie bocznej ciany pó ki po åczeniowoprze åczeniowej kabel o d ugo ci 2 metry (patrz instrukcje instalacyjne instalowanych w stojaku pó ek). 4

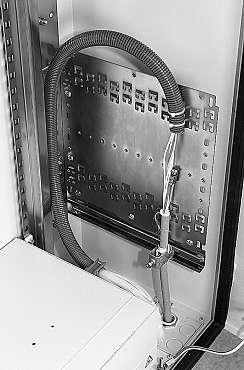

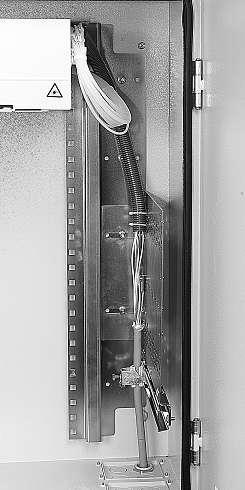

5 7.4 Na zdjæciu powy ej pokazano przyk ad nr 1 prowadzenia kabla do pó ki po åczeniowej GSS2 (pó ka instalowana w najni szej pozycji stojaka). 7.3 Przyciåç do odpowiedniej d ugo ci i zainstalowaç ruræ giætkå. 5

5 Na zdjæciu powy ej pokazano przyk ad nr 2 prowadzenia

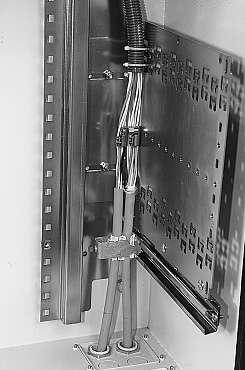

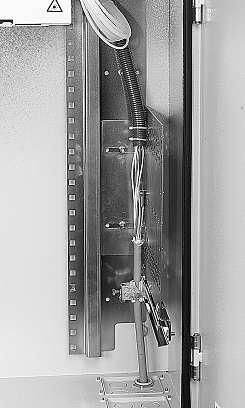

6 7.6 Przyk ad monta u dwóch pojedynczych zacisków kablowych do instalacji w stojaku dwóch kabli. 7.5 Na zdjæciu powy ej pokazano przyk ad nr 2 prowadzenia kabla do pó ki po åczeniowej GSS2 (pó ka instalowana w najwy szej pozycji stojaka). 6

7.8 Na zdjæciu powy ej zaprezentowano sposób monta u w stojaku elementów FIST-GR-CTB100CC

8 Sznury optyczne w stojaku Je eli sznury optyczne majå byç wyprowadzone na zewnåtrz

8.1 Wybraç odpowiedniå p ytæ z wybijanymi portami kablowymi.

7 7.8 Na zdjæciu powy ej zaprezentowano sposób monta u w stojaku elementów FIST-GR-CTB100CC do zakaµczania kabli o innej konstrukcji ni kable tubowe z luωnymi tubami. 8 Sznury optyczne w stojaku Je eli sznury optyczne majå byç wyprowadzone na zewnåtrz stojaka, nale y zainstalowaç zaciskowe uszczelnienie (uszczelnienia) sznurów optycznych. 8.1 Wybraç odpowiedniå p ytæ z wybijanymi portami kablowymi. Je eli zajdzie taka potrzeba, p yty mo na wymieniaç lub przemieszczaç poprzez odkræcenie 4 rub. 7.7 Przyk ad monta u jednego podwójnego zacisku kablowego do instalacji w stojaku dwóch kabli. 8.2 Otworzyç dany port kablowy za pomocå m otka i wkrætaka i zamontowaç w nim zaciskowe uszczelnienie sznurów optycznych. 7

8.3 Wziåç do ræki zaciskowe uszczelnienie sznurów optycznych i kolejno, pojedynczo wk adaç sznury optyczne (pigtaile lub patchcordy) do wybranych rowków uszczelnienia poprzez przekræcanie pier cienia

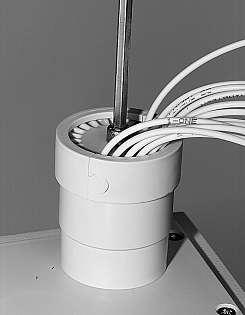

5 Zamknåç plastykowy pier cieµ blokujåcy dooko a koµca uszczelnienia sznurów optycznych i przykræciç mocno rubæ przy pomocy klucza ampulowego. 8.

Tyco Electronics Raychem NV Dzia Telekomunikacji Diestsesteenweg 692 3010 Kessel-Lo, Belgium Tel.: 32-16-351 011 Fax: 32-16-351 697 www.tycoelectronics.com Raychem Polska Sp. z o.o. Ul.

Pokazane tu w celach ilustracyjnych informacje, rysunki i schematy så wed ug nas wiarygodne.

8 8.3 Wziåç do ræki zaciskowe uszczelnienie sznurów optycznych i kolejno, pojedynczo wk adaç sznury optyczne (pigtaile lub patchcordy) do wybranych rowków uszczelnienia poprzez przekræcanie pier cienia ustalajåcego (plastykowy pier cieµ obrotowy z przeciæciem). 8.5 Zamknåç plastykowy pier cieµ blokujåcy dooko a koµca uszczelnienia sznurów optycznych i przykræciç mocno rubæ przy pomocy klucza ampulowego. 8.4 Owinåç p askå uszczelkæ gumowå dooko a zainstalowanych w uszczelnieniu sznurów optycznych. Wsunåç uszczelnienie wraz z zainstalowanymi sznurami do wnætrza obudowy uszczelnienia. Tyco Electronics Raychem NV Dzia Telekomunikacji Diestsesteenweg Kessel-Lo, Belgium Tel.: Fax: Raychem Polska Sp. z o.o. Ul. Postæpu Warszawa Tel.: Fax: dsitarz@tycoelectronics.com Tyco i FIST så znakami handlowymi. Pokazane tu w celach ilustracyjnych informacje, rysunki i schematy så wed ug nas wiarygodne. Jednak e firma Tyco Electronics nie gwarantuje ich dok adno ci i kompletno ci oraz nie bierze na siebie odpowiedzialno ci zwiåzanej z ich u yciem. Zobowiåzania firmy Tyco Electronics mogå byç jedynie takie, jakie zosta y wyspecyfikowane w "Standard Terms and Conditions of Sale" firmy Tyco Electronics dla niniejszego wyrobu i w adnym przypadku firma Tyco Electronics nie bædzie odpowiedzialna za jakiekolwiek przypadkowe, bezpo rednie lub wynikowe uszkodzenia powsta e w nastæpstwie sprzeda y, odsprzeda y, u ycia lub nieprawid owego u ycia tego wyrobu. U ytkownicy wyrobów firmy Tyco Electronics powinni sami dokonaç oszacowania w celu okre lenia przydatno ci ka dego takiego wyrobu do konkretnego zastosowania. TC 727/SIP/PO/1 01/04
