DWUPRZEWODOWE PRZETWORNIKI PH, ORP, PRZEWODNOŒCI, TLENU, OZONU I CHLORU

Transkrypt

1 Karta katalogowa 71-XMT/wersja H Listopad 2005 Solu Comp Model Xmt DWUPRZEWODOWE PRZETWORNIKI PH, ORP, PRZEWODNOŒCI, TLENU, OZONU I CHLORU Model Xmt 1 rodzina dwuprzewodowych przetworników WYBÓR PROTOKO U KOMUNIKACJNEGO HART 2 LUB FOUNDATION 3 Fieldbus CZYTELNY DWUWIERSZOWY WYŒWIETLACZ z podgl¹dem zadanych warunków procesowych i odczytem pomiaru PRZEJRZYSTA STRUKTURA MENU DO WYBORU WERSJA DO MONTA U PANELOWEGO, NA RURZE LUB ŒCIANIE TRWA A PAMIÊÆ zachowuje dane tak e w przypadku awarii zasilania Do wyboru jeden z szeœciu jêzyków oprogramowania: angielski, francuski, niemiecki, hiszpañski, w³oski i portugalski. W AŒCIWOŒCI I ZASTOSOWANIE Model Xmt Solu Comp 4 mo e byæ stosowany do pomiaru ph, ORP, przewodnoœci (z czujnikami kontaktowymi i indukcyjnymi), opornoœci, rozpuszczonego tlenu (w iloœci ppm i ppb), ca³kowitego i wolnego chloru, monochloraminy oraz ozonu w mediach procesowych. Przetwornik Xmt wspó³pracuje z wiêkszoœci¹ czujników Rosemount Analytical. Zobacz specyfikacja. Obudowa przetwornika jest antykorozyjna, odporna na wstrz¹sy i czynniki atmosferyczne, o stopniu ochrony NEMA 4X (IP65). Wersja do monta u panelowego, z wyciêtymi otworami 1 DIN ma ma³¹ g³êbokoœæ i idealnie nadaje siê do zabudowy w szafce. Wersja do monta u panelowego wyposa ona jest w uszczelkê, aby utrzymaæ odpowiedni stopieñ ochrony. Wersja do monta u na rurze/powierzchni wyposa ona jest w samogwintuj¹ce siê œruby. Zestaw do monta u na rurze przystosowany jest do rury o œrednicy 2 cale (zamawiany osobno). Przetwornik wyposa ony jest w dwuliniowy, szesnastoznakowy wyœwietlacz. Obs³uga analizatora jest prosta i intuicyjna. Aby uzyskaæ dostêp do menu nie s¹ potrzebne adne kody serwisowe. Model Xmt ma dwie opcje komunikacji cyfrowej HART (-HT) lub Foundation fieldbus (-FF). Komunikacja cyfrowa umo liwia dostêp do przetwornika poprzez oprogramowanie AMS (Asset Management Solutions - system zarz¹dzania aparatura polow¹). Za pomoc¹ aplikacji AMS mo na skonfigurowaæ przetwornik oraz odczytaæ w dowolnym miejscu obiektu wartoœci mierzone parametrów i komunikaty o b³êdach. Siedem przycisków na klawiaturze membranowej umo liwia lokalne programowanie i kalibracjê przetwornika. Do programowania i kalibracji mo na tak e u ywaæ komunikatora polowego model 375 obs³uguj¹cego protoko³y HART i FF. 1 Xmt jest znakiem towarowym Rosemount Analytical. 2 HART jest zastrze onym znakiem HART Communication Foundation. 3 FOUNDATION jest zastrze onym znakiem Fieldbus Foundation. 4 Solu Comp jest zastrze onym znakiem Rosemount Analytical.

2 Model Xmt-P przetwornik ph/orp ZMIANA POMIARU z ph na ORP zajmuje tylko kilka sekund. AUTOMATYCZNA DWUPUNKTOWA KALIBRACJA PRZY U YCIU ROZTWORÓW BUFOROWYCH eliminuje b³êdy. KOMPENSACJA TEMPERATUROWA ROZTWORU przelicza mierzone ph na ph w temperaturze 25 C. CI G A DIAGNOSTYKA stanu czujnika informuje u ytkownika o awariach (FAULT) lub ostrze eniach (WARNING). Model Xmt-C przetwornik przewodnoœci kontaktowej POMIAR PRZEWODNOŒCI, OPORNOŒCI LUB ZMIENNEJ ZDEKLAROWANEJ PRZEZ U YTKOWNIKA. AUTOMATYCZNE ROZPOZNAWANIE TERMOELEMENTU u³atwia uruchomienie. AUTOMATYCZNA KOMPENSACJA REZYSTANCJI PRZEWODU CZUJNIKA zwiêksza dok³adnoœæ pomiaru wysokiej przewodnoœci/niskiej opornoœci*. ALGORYTMY KOMPENSACJI TEMPERATURY: Dla wody ultraczystej, przewodnoœci jonowej, ustawianego liniowego wspó³czynnika temperatury oraz braku kompensacji. Model Xmt-T przetwornik przewodnoœci indukcyjnej POMIAR PRZEWODNOŒCI, STÊ ENIA PROCENTOWEGO, CA KOWITEJ ILOŒCI SUBSTANCJI ROZPUSZCZONYCH LUB ZMIENNEJ ZDEKLAROWANEJ PRZEZ U YTKOWNIKA. AUTOMATYCZNE ROZPOZNAWANIE TERMOELEMENTU u³atwia uruchomienie. AUTOMATYCZNA/RÊCZNA KOMPENSACJA TEMPERATURY zwiêksza dok³adnoœæ pomiaru. WPROWADZONO KRZYWE STÊ EÑ dla 0-12% NaOH, 0-15% HCl, 0-20% NaCl, 0-25% i 96-99,7% H 2 SO 4. PROGRAMOWANIE TEMPERATURY ODNIESIENIA umo liwia przeprowadzanie kompensacji temperatury w temperaturze innej ni 25 C. AUTOMATYCZNA KOMPENSACJA REZYSTANCJI PRZEWODU CZUJNIKA zwiêksza dok³adnoœæ pomiaru wysokiej przewodnoœci*. Model Xmt-A przetwornik amperometryczny POMIAR rozpuszczonego tlenu w iloœci ppm i ppb, ca³kowitego i wolnego chloru, monochloraminy oraz ozonu. DODATKOWE WEJŒCIE DLA CZUJNIKA ph POZWALA NA AUTOMATYCZN KOREKTÊ ph przy pomiarach wolnego chloru. Nie s¹ wymagane kosztowne odczynniki. AUTOMATYCZNE ROZPOZNAWANIE ROZTWORU BUFOROWEGO PODCZAS KALIBRACJI ph. *patent w trakcie Strona 2

3 SPECYFIKACJA OGÓLNA Obudowa: ABS. Wersje do monta u panelowego na rurze i na œcianie (powierzchni). Stopieñ ochrony NEMA 4X/CSA 4 (IP65). Wymiary Panel (opcja -10): 155 x 155 x 94,5 mm Œciana/rura (opcja -11): 158 x 158 x 82 mm Wymiary obrêczy monta owej na rurê - patrz strona 15. Otwory kablowe: PG13,5 lub 1/2 cala Temperatura otoczenia: 0 do 50 C. W temperaturze powy ej 50 C mog¹ wyst¹piæ b³êdy przy wyœwietlaniu danych. Temperatura przechowywania: -20 to 70 C Wilgotnoœæ wzglêdna: 10 do 90% (niekondensuj¹ca) Wyœwietlacz: dwuliniowy, 16-znakowy. Wysokoœæ znaków: 4,8 mm; w pierwszej linii wyœwietlana jest wartoœæ zmiennej procesowej (ph, ORP, przewodnoœæ, % stê enie, tlen, ozon, chlor lub monochloramina), w drugiej - temperatura procesu i pr¹d na wyjœciu. Przy kombinacji ph/chlor mo liwy jest odczyt ph w drugiej linii. Komunikaty o awariach i ostrze enia wyœwietlane s¹ zamiennie w polach odczytu temperatury i wyjœcia pr¹dowego. Podczas kalibracji i programowania informacje wyœwietlane s¹ w drugiej linii. Rozdzielczoœæ odczytu temperatury: 0,1 C ( 99,9 C); 1 C ( 100 C) Certyfikaty uprawniaj¹ce do stosowania w obszarach zagro onych wybuchem: szczegó³y zgodnie ze specyfikacjami pomiarowymi. RFI/EMI: EN CE Obi¹ enie,? Bez komunikacji HART Z komunikacj¹ HART Napiêcie zasilania, Vdc KOMUNIKACJA CYFROWA: HART Wymagania dotycz¹ce zasilania i obci¹ enia: Napiêcie zasilania na zaciskach przetwornika powinno wynosiæ przynajmniej 12 Vdc. Wartoœæ napiêcia zasilania powinna uwzglêdniaæ spadki napiêæ na przewodach i na rezystorze zewnêtrznym - wymaganym przy komunikacji z protoko³em HART (min. 250 W). Minimalne napiêcie zasilania wynosi 12 Vdc. Maksymalne napiêcie zasilania wynosi 42,4 Vdc. Na wykresie przedstawiony jest zakres pracy przetwornika w obszarze napiêæ 12 i 30 Vdc na zaciskach przetwornika, przy natê eniu pr¹du 22 ma. Wyjœcie analogowe: dwuprzewodowe, 4-20 ma z na³o onym sygna³em cyfrowym HART 3. Skalowalny w ca³ym zakresie pracy czujnika. Dok³adnoœæ na wyjœciu: ±0,05 ma FOUNDATION FIELDBUS Wymagania dotycz¹ce zasilania i obci¹ enia: Wymagane napiêcia zasilania 9-32 Vdc przy obci¹ eniu 22 ma. Fieldbus Intrinsically Safe COncept/FISCO -zgodnoœæ przetwornika Xmt - FF z FISCO (koncepcja iskrobezpieczeñstwa Fieldbus). Strona 3

4 MODEL Xmt-A PRZETWORNIK AMPEROMETRYCZNY W AŒCIWOŒCI Model Xmt-A przetwornika wraz z odpowiednim czujnikiem przeznaczony jest do pomiaru rozpuszczonego tlenu (w iloœci ppm i ppb), ca³kowitego i wolnego chloru, monochloraminy oraz ozonu w wodzie i innych mediach procesowych. Przetwornik wspó³pracuje z amperometrycznymi czujnikami Rosemonunt Analytical model 499A tlenu, chloru i ozonu, oraz czujnikami serii Hx438 i Gx448. Przy pomiarze stê enia wolnego chloru mo liwa jest rêczna i automatyczna korekcja ph. Korekcja ph jest niezbêdna poniewa amperometryczny czujnik chloru reaguje tylko na kwas podchlorawy, a nie na wolny chlor, który jest sum¹ kwasu podchlorawego i jonów podchlorynowych. Do pomiaru wolnego chloru zazwyczaj stosuje siê zakwaszenie próbki. Kwas obni a ph i wchodzi w reakcjê z jonami podchlorynu, tworz¹c kwas podchlorawy. Stosowanie dodatkowego pomiaru ph próbki, by na tej podstawie korygowaæ sygna³ czujnika chloru nie zawsze jest konieczne w przetworniku model Xmt-A. Jeœli odczyn ph jest wzglêdnie sta³y, to mo na zastosowaæ sta³y wspó³czynnik korekcji ph i wyeliminowaæ potrzebê mierzenia ph. W przypadku, gdy odczyn ph jest wiêkszy ni 7,0 lub zmienia siê o wiêcej ni o 0,2 jednostki, niezbêdny jest ci¹g³y pomiar i automatyczna korekcja ph. Poni ej informacje dotycz¹ce zalecanych czujników. Korekcjê od ph mo na stosowaæ do ph 9,5. Przy pomiarach ph - tylko dla wolnego chloru - przetwornik Xmt-A automatycznie rozpoznaje roztwór buforowy i wykonuje stabilizacjê odczytu. Dla typowych roztworów buforowych dane dotycz¹ce ph i temperatury s¹ wpisane do pamiêci przetwornika. Diagnostyka impedancji elektrody szklanej umo liwia ostrze enie u ytkownika o starzeniu siê lub uszkodzeniu czujnika ph. SPECYFIKACJA OGÓLNA Xmt-A Zakres wejœæ: na, 0,3-4µA, 3,7-30 µa, µa Powtarzalnoœæ (wejœæ): ±0,1% zakresu Liniowoœæ (wejœcia): ±0,3% zakresu Zakres temperatur: -10 to 100 C (-10 do 150 C dla czujników serii Bx, Hx, Gx) Dok³adnoœæ pomiaru temperatury przy u yciu RTD: ±0,5 C dla temperatur 0 do 50 C, ±1 C dla temperatur powy ej 50 C Dok³adnoœæ pomiaru temperatury przy u yciu 22k NTC: ±0,5 C dla temperatur 0 do 50 C, ±2 C dla temperatur powy ej 50 C Komunikacja cyfrowa: HART: PV, SV, TV i 4V do przypisania do pomiaru (tlen, ozon, chlor lub monochloramina) temperatury, ph i pr¹du czujnika Fieldbus: 4 bloki. Wszystkie przypisywalne do pomiaru (tlen, ozon, chlor), temperatury, ph i pr¹du czujnika; czas wykonania 75 milisekund. Jeden blok PID; czas wykonania 150 milisekund. Typ urz¹dzenia 4086: rewizja 1, certyfikat ITK4.6 Certyfikaty do pracy w strefach zagro onych Iskrobezpieczeñstwo: FM Class I, II, III Div.1 Grupy A-G ATEX Non-Incendive: CSA Class I, II, III Div.1 Grupy A-G ATEX CE 1180 II 1 G Baseefa 04ATEX0213X Eex ia IIC T4 T zew. = 0 C do 50 C Class I, Div 2 Grupy A-D Odporny za zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X Class I, Div 2 Grupy A-D Odporny za zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X Strona 4

5 MODEL Xmt-A PRZETWORNIK AMPEROMETRYCZNY SPECYFIKACJA - TLEN Zakres pomiarowy: 0-20 ppm (mg/l) lub odpowiednik ciœnienia cz¹stkowego lub % nasycenia (ograniczony przez czujnik) Jednostki: ppm, ppb, % nasycenia, ciœnienie cz¹stkowe (mmhg, inhg, atm, mbar, bar, kpa) Rozdzielczoœæ: 4-cyfry. Pozycja kropki dziesiêtnej zale y od wyboru jednostek. dla ciœnienia cz¹stkowego (x,xxx do xxxx) dla % nasycenia (sta³e w xxx,x%) dla ppm (sta³e w xx,xx ppm) dla ppb (sta³e w xxx,x ppb, zmiana na 1,00 ppm, gdy odczyt ppb przekroczy 999,9 ppb) Korekta temperaturowa przy zmianie przepuszczalnoœci membrany: automatyczna dla 0 do 50 C (mo na wy³¹czyæ) Kalibracja: na powietrzu (nale y wprowadziæ ciœnienie atmosferyczne) lub kalibracja wg wzorca CZUJNIKI - TLEN: Model 499A DO-54, 499A DO-54-VP - iloœci ppm Model 499A TrDO-54, 499A TrDO-54-VP do iloœci ppb Hx438, Gx448 i Bx438 czujniki wysokotemperaturowe SPECYFIKACJA - WOLNY CHLOR Zakres pomiarowy: 0-20 ppm (mg/l) dla Cl 2 (ograniczony przez czujnik) Rozdzielczoœæ: 0,001 ppm (autozakres od 0,999 do 1,00 i 9,99 do 10,0) Korekta temperaturowa przy zmianie przepuszczalnoœci membrany: automatyczna dla 0 do 50 C (mo na wy³¹czyæ) Korekta ph: automatyczna pomiêdzy ph 6,0 i 9,5. Mo liwa korekta rêczna. Kalibracja: na podstawie testu przenoœnego na pobranej próbce medium CZUJNIKI - WOLNY CHLOR: Model 499A CL-01-54, 499A CL VP SPECYFIKACJA - CA KOWITY CHLOR Zakres pomiarowy: 0-20 ppm (mg/l) dla Cl 2 (ograniczony przez czujnik) Rozdzielczoœæ: 0,001 ppm (autozakres od 0,999 do 1,00 i 9,99 do 10,0) Korekta temperaturowa przy zmianie przepuszczalnoœci membrany: automatyczna od 5 do 35 C (mo na wy³¹czyæ) Kalibracja: na podstawie testu przenoœnego na pobranej próbce medium CZUJNIK - CA KOWITY CHLOR Model 499A CL (tylko razem z SCS 921A) SPECYFIKACJA - ph Zastosowanie: pomiar dostêpny tylko z wersj¹ do pomiaru wolnego chloru Zakres pomiarowy: 0-14 ph Rozdzielczoœæ: 0,01 ph Diagnostyka czujnika: pomiar impedancji elektrody szklanej (wykrywanie starzenia lub pêkniêcia elektrody). Brak pomiaru impedancji elektrody referencyjnej Powtarzalnoœæ: ±0,01 ph w temp. 25 C CZUJNIKI - ph: Model , lub 399VP-09 SPECYFIKACJA - MONOCHLORAMINA Zakres pomiarowy: 0-20 ppm (mg/l) dla Cl 2 (ograniczony przez czujnik) Rozdzielczoœæ: 0,001 ppm (autozakres od 0,999 do 1,00 i 9,99 do 10,0) Korekta temperaturowa przy zmianie przepuszczalnoœci membrany: automatyczna od 5 do 35 C (mo na wy³¹czyæ) Kalibracja: na podstawie testu przenoœnego na pobranej próbce medium CZUJNIKI - MONOCHLORAMINA: Model 499A CL-03-54, 499 CL VP SPECYFIKACJA - OZON Zakres pomiarowy: 0-10 ppm (mg/l) (ograniczony przez czujnik) Jednostki: ppm i ppb Rozdzielczoœæ: dla ppm: x,xxx do xxxx dla ppb: xxx,x do xxxx Korekta temperaturowa przy zmianie przepuszczalnoœci membrany: automatyczna od 5 do 35 C (mo na wy³¹czyæ) Kalibracja: na podstawie testu przenoœnego na pobranej próbce medium CZUJNIKI - OZON: Model 499A OZ-54, 499 OZ-54-VP Strona 5

6 W AŒCIWOŒCI Model Xmt-P przetwornik ph/orp Przetwornik model Xmt-P z odpowiednim czujnikiem mo e byæ skonfigurowany zarówno do pomiaru ph jak i ORP (potencja³ redukcyjno - utleniaj¹cy) wodnych roztworów. Obudowa o stopniu ochrony NEMA 4X pozwala na montowanie przetwornika Xmt blisko czujnika nawet w bardzo trudnych warunkach œrodowiskowych, w³¹cznie z procesami w oczyszczalniach œcieków. Nowoczesne rozwi¹zania zastosowane w przetworniku pozwalaj¹ na okresow¹, automatyczn¹, dwupunktow¹ kalibracjê, automatyczne rozpoznawanie termoelementu Pt100 lub Pt1000RTD, oraz na wybór w menu programowym wewnêtrznego przedwzmacniacza. Zastosowanie prewencyjnej diagnostyki czujnika jest mo liwe dziêki ci¹g³ej kontroli impedancji elektrody pomiarowej i elektrody referencyjnej. Temperaturowa kalibracja roztworu pozwala po wprowadzeniu odpowiedniego wspó³czynnika temperaturowego mierzonej cieczy na automatyczne przeliczanie mierzonego ph w odniesieniu do temperatury 25 C. SPECYFIKACJA Zakres ph: 0 do 14 Zakres ORP: do mv Kalibracja/standaryzacja: funkcja automatycznego rozpoznawania buforu pozwala na przechowywanie wartoœci buforów i ich krzywych zale noœci temperaturowych dla wiêkszoœci buforów sporz¹dzonych wg norm œwiatowych. Sprawdzana jest tak e stabilnoœæ czujnika w ka dym buforze. Dwupunktow¹, rêczn¹ kalibracjê przeprowadza siê poprzez zanurzenie czujnika w dwóch ró nych roztworach buforowych. Mikroprocesor przetwornika automatycznie wylicza nachylenie charakterystyki elektrody, która jest wykorzystywana do auto-diagnostyki. Komunikat o b³êdzie pojawi siê w przypadku wykrycia uszkodzenia czujnika ph. Wartoœæ nachylenia charakterystyki mo e byæ odczytana na wyœwietlaczu i rêcznie korygowana w razie potrzeby. Bie ¹c¹, jednopunktow¹ standaryzacjê procesu przeprowadza siê poprzez wprowadzenie wartoœci ph lub ORP próbki wzorcowej. Lokalizacja przedwzmacniacza: Przedwzmacniacz musi byæ stosowany w celu konwersji sygna³u elektrody charakteryzuj¹cego siê wysok¹ impedancj¹ na sygna³ o niskiej impedancji. Zintegrowany przedwzmacniacz modelu Xmt-P mo e byæ stosowany, jeœli odleg³oœæ pomiêdzy g³owic¹ pomiarow¹ czujnika a przetwornikiem jest mniejsza ni 4,5 m. Je eli odleg³oœæ ta jest wiêksza, zalecane jest umieszczenie przedwzmacniacza w czujniku lub puszce po³¹czeniowej. Automatyczna kompensacja temperatury: Zewnêtrzny, 3-przewodowy termoelement Pt100 lub Pt1000 umieszczony w czujniku, kompensuj¹cy odczyt ph przy chwilowych zmianach temperatury. Kompensacja w zakresie -15 do 130 C. Opcjonalna rêczna kompensacja temperatury. Dok³adnoœæ: ±1 25 C ±0,01 ph Powtarzalnoœæ: ±1 25 C ±0,01 ph W przypadku wykrycia jednego z powy szych zdarzeñ na wyœwietlaczu pojawia siê odpowiedni komunikat. KOMUNIKACJA CYFROWA: HART (ph): PV przypisane do pomiaru ph. SV, TV i 4V przypisywalne do pomiaru ph, temperatury, mv, impedancji elektrody szklanej, impedancji elektrody referencyjnej lub rezystancji RTD. HART (ORP): PV przypisane do pomiaru ORP. SV, TV i 4V przypisywalne do pomiaru ORP, temperatury, impedancji elektrody referencyjnej lub rezystancji RTD. Fieldbus (ph): Cztery bloki. Wszystkie przypisywalne do pomiaru ph, temperatury, impedancji elektrody szklanej, impedancji elektrody referencyjnej. Fieldbus (ORP): Trzy bloki. Wszystkie przypisywalne do pomiaru ORP, temperatury, impedancji elektrody referencyjnej. Fieldbus (ph i ORP): Czas wykonania 75 milisekund. Jeden blok PID; czas wykonania 150 milisekund. Typ urz¹dzenia 4086: rewizja 1, certyfikat ITK4.6 Certyfikaty do pracy w strefach zagro onych Iskrobezpieczeñstwo: ATEX FM Class I, II, III Div.1 Grupy A-G CSA Class I, II, III Div.1 Grupy A-G ATEX CE 1180 II 1 G Baseefa 04ATEX0213X Eex ia IIC T4 T zew. = 0 C do 50 C Diagnostyka: ci¹g³a diagnostyka eliminuje koniecznoœæ szukania przyczyny wadliwej pracy, informuj¹c u ytkownika o nastêpuj¹cych usterkach: B³¹d kalibracji Temp. powy ej zakresu Temp. poni ej zakresu Uszkodzona pamiêæ ROM Uszkodzenie elektrody szklanej Uszkodzenie elektrody referencyjnej Strona 6 Awaria czujnika Uszkodzona p³yta CPU Ostrze enie na wejœciu Ostrze enie dot. elektrody szkl. Ostrze enie dot. elektrody ref. Non-Incendive: Class 1, Div 2 Grupy A-D Odporny na zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X Class I, Div 2 Grupy A-D Odporny na zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X

7 Model Xmt-P przetwornik ph/orp WYKAZ CZUJNIKÓW WSPÓ PRACUJ CYCH Z PRZETWORNIKIEM ph/orp SENSOR MO LIWOŒÆ DIAGNOSTYKI 320HP-58 tylko elektroda szklana 328A tylko elektroda szklana 370 tylko elektroda szklana 371 tylko elektroda szklana 372 tylko elektroda szklana 381 phe tylko elektroda szklana 381+ elektroda szklana i elektroda referencyjna 385+ elektroda szklana i elektroda referencyjna / 389VP-54 tylko elektroda szklana / 396VP tylko elektroda szklana 396P-55 / 396PVP-55 elektroda szklana i elektroda referencyjna 396R / 396RVP-54 elektroda szklana i elektroda referencyjna tylko elektroda szklana / 398VP-54 tylko elektroda szklana 398R / 398RVP-54 elektroda szklana i elektroda referencyjna / 399VP-09 tylko elektroda szklana Hx338 tylko elektroda szklana Hx348 tylko elektroda szklana TF396 brak Strona 7

8 MODEL Xmt-C PRZETWORNIK PRZEWODNOŒCI KONTAKTOWEJ W AŒCIWOŒCI Przetwornik Xmt-C przeznaczony jest do pomiaru przewodnoœci, opornoœci, ca³kowicie rozpuszczonych substancji lub % stê enia. Analizator mo e byæ skonfigurowany zgodnie z charakterystyk¹ zadan¹ przez u ytkownika tzw. "charakterystyka u ytkownika" do pomiaru ppm, stê enia procentowego lub zmiennej (bez jednostek) okreœlonej przez u ytkownika - wyznaczanej na podstawie zaprogramowanej charakterystyki przewodnoœci. Przetwornik Xmt-C automatycznie rozpoznaje typ zastosowanego termoelementu RTD (Pt100 lub Pt1000). W celu zwiêkszenia dok³adnoœci odczytów wysokiej przewodnoœci, uwzglêdniana jest rezystancja przewodów czujnika, a pomiary s¹ automatycznie korygowane. Do przetwornika wprowadzono kilka algorytmów kompensacji temperatury, aby otrzymaæ optymalne charakterystyki: ustawianie liniowego wspó³czynnika temperaturowego, ultraczystej wody (neutralna sól) lub przewodnoœci jonowej. Funkcja kompensacji temperatury mo e zostaæ wy³¹czona; wtedy bêdzie wyœwietlana surowa wartoœæ przewodnoœci. SPECYFIKACJA Automatyczna kompensacja temperatury: 3-przewodowy Pt100 lub Pt1000 RTD Przewodnoœæ: 0 do 200 C Opornoœæ: 0 do 100 C Niska przewodnoœæ: 0 do 100 C Diagnostyka: ci¹g³a diagnostyka eliminuje problem ustalania przyczyny wadliwej pracy, informuj¹c u ytkownika o nastêpuj¹cych usterkach: B³¹d kalibracji Uszkodzona pamiêæ ROM B³¹d nachylenia charakt. temp. B³¹d zera Temp. powy ej zakresu Uszkodzona p³yta CPU Temp. poni ej zakresu Ostrze enie na wejœciu W przypadku wykrycia jednego z powy szych zdarzeñ na wyœwietlaczu pojawia siê odpowiedni komunikat. Komunikacja cyfrowa: HART: PV, SV i TV przypisywalne do pomiaru (przewodnoœæ, opornoœæ lub stê enie) temperatury i zgrubnej przewodnoœci. Surowa przewodnoœæ oznacza pomiar bez uwzglêdnienia korekty temperaturowej. Fieldbus (ORP): 3 trzy bloki. Wszystkie przypisywalne do pomiaru (przewodnoœæ, opornoœæ lub stê enie), temperatury i przewodnoœci surowej. Surowa przewodnoœæ oznacza pomiar bez uwzglêdnienia korekty temperaturowej. Czas wykonania 75 milisekund. Jeden blok PID; czas wykonania 150 milisekund. Typ urz¹dzenia 4086: rewizja 1, certyfikat ITK4.6 SPECYFIKACJA 25 C Zakres pomiarowy: µs/cm Dok³adnoœæ: ± 0,7% odczytu i ± 0,002 µs/cm Powtarzalnoœæ: ± 0,25% odczytu Dok³adnoœæ termoelementu: ± 0,2 C dla 0 do 50 C ± 0,5 C powy ej 50 C (nie uwzglêdnia b³êdu dok³adnoœci czujnika) Kompensacja temperaturowa: liniowy wspó³czynnik temperaturowy 0-5%/ C, woda ultraczysta, przewodnoœæ jonowa lub przewodnoœæ surowa (nieskompensowana) Wspó³pracuj¹ce termoelementy: 100 W lub W wykrywane automatycznie Wspó³czynnik temperatury otoczenia: ± 0,05% odczytu/ C Maksymalna d³ugoœæ kabla: 61 m SPECYFIKACJA PÊTLI Dok³adnoœæ: w kontrolowanych warunkach laboratoryjnych w temperaturze 25 C, przy idealnie skalibrowanym czujniku ENDURANCE, przy niezmiennej wartoœci sta³ej celki: Sta³a celki Zakres Dok³adnoœæ pêtli 0,01/cm do 50 µs/cm ±0,7% odczytu ±0,002 µs/cm 0,1/cm 0,4 do 50 µs/cm ±0,7% odczytu 50 do 200 µs/cm ±2% odczytu 1,0/cm 4 do µs/cm ±0,7% odczytu do µs/cm ±2% odczytu Kalibracja: wg wzorcowo skalibrowanego czujnika i analizatora lub na podstawie pomiaru w roztworze o znanej przewodnoœci. WYTYCZNE ODNOŒNIE CZUJNIKA Uwaga: Powy sze wartoœci dotycz¹ przewodnoœci nieskompensowanej (surowej) w temperaturze 25 C. Maksymalny zakres waha siê w zale noœci od wyboru funkcji kompensacji temperatury, temperatury procesu i innych warunków procesowych. ZALECANE CZUJNIKI: Model 140 wyci¹gany czujnik przewodnoœci Model 141 wk³adany, do wysokiej przewodnoœci Model 142 wk³adany, do niskiej przewodnoœci Model 150 wkrêcany/zanurzeniowy czujnik przewodnoœci Model 400 wkrêcany, do niskiej przewodnoœci Model 400VP wkrêcany, do niskiej przewodnoœci z przy³¹czem VP Model 401 wkrêcany, do wysokiej przewodnoœci Model 402 wyci¹gany czujnik przewodnoœci Model 402VP wyci¹gany czujnik przewodnoœci z przy³¹czem VP Model 403 czujnik przewodnoœci z ko³nierzem sanitarnym Model 403VP czujnik przewodnoœci z ko³nierzem sanitarnym z przy³¹czem VP Model 404 przep³ywowy czujnik przewodnoœci Certyfikaty do pracy w strefach zagro onych Iskrobezpieczeñstwo: FM Class I, II, III Div.1 Grupy A-G ATEX Sta³a celki 0,01/cm 0,1/cm 1,0/cm Zalecany zakres przewodnoœci do 50 µs/cm 0,4 do 500 µs/cm 4 do µs/cm CSA Class I, II, III Div.1 Grupy A-G ATEX CE 1180 II 1 G Baseefa 04ATEX0213X Eex ia IIC T4 T zew. = 0 C do 50 C Non-Incendive: Class 1, Div 2 Grupy A-D Odporny na zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X Class I, Div 2 Grupy A-D Odporny na zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X Strona 8

9 MODEL Xmt-T PRZETWORNIK PRZEWODNOŒCI INDUKCYJNEJ W AŒCIWOŒCI Przetwornik Xmt-T przeznaczony jest do pomiaru przewodnoœci lub % stê enia. Przystosowany jest do pracy w najciê szych warunkach. Przetwornik mo e zostaæ skonfigurowany zgodnie z charakterystyk¹ zadan¹ przez u ytkownika (tzw. "charakterystyka u ytkownika") do pomiaru ppm, stê enia procentowego lub zmiennej (bez jednostek) okreœlonej przez u ytkownika - wyznaczanej na podstawie zaprogramowanej charakterystyki przewodnoœci. Przetwornik Xmt-T automatycznie rozpoznaje typ zastosowanego termoelementu RTD (Pt100 lub Pt1000). W celu zwiêkszenia dok³adnoœci odczytów wysokiej przewodnoœci, uwzglêdniana jest rezystancja przewodów czujnika, a pomiary s¹ automatycznie korygowane. Przetwornik Xmt-T ma zaprogramowane charakterystyki: 0-12% NaOH, 0-15% HCl, 0-20% NaCl oraz 0-25% i 96-99,7% H 2 SO 4. Kompensacja temperatury w oparciu o liniowy wspó³czynnik temperatury; mo e zostaæ wy³¹czona - wtedy bêdzie wyœwietlana zgrubna wartoœæ przewodnoœci. SPECYFIKACJA Automatyczna kompensacja temperatury: 3-przewodowy Pt100 lub Pt1000 RTD Przewodnoœæ: 0 do 200 C Stê enie %: 0 do 100 C Diagnostyka: Ci¹g³a diagnostyka eliminuje problem ustalania przyczyny wadliwej pracy, informuj¹c u ytkownika o nastêpuj¹cych usterkach: B³¹d kalibracji Uszkodzona pamiêæ ROM B³¹d nachylenia charakt. temp. B³¹d zera Temp. powy ej zakresu Uszkodzona p³yta CPU Temp. poni ej zakresu Ostrze enie na wejœciu W przypadku wykrycia jednego z wy ej wymienionych zdarzeñ na wyœwietlaczu pojawia siê odpowiedni komunikat Komunikacja cyfrowa: HART: PV, SV i TV przypisywalne do pomiaru (przewodnoœæ, opornoœæ lub stê enie) temperatury i zgrubnej przewodnoœci. Surowa przewodnoœæ oznacza pomiar bez uwzglêdnienia korekty temperaturowej. Fieldbus (ORP): trzy bloki. Wszystkie przypisywalne do pomiaru (przewodnoœæ, opornoœæ lub stê enie), temperatury i przewodnoœci surowej. Surowa przewodnoœæ oznacza pomiar bez uwzglêdnienia korekty temperaturowej. Czas wykonania 75 milisekund. Jeden blok PID; czas wykonania 150 milisekund. Typ urz¹dzenia 4086: rewizja 1, certyfikat ITK4.6 SPECYFIKACJA 25 C Zakres pomiarowy: 50 do µs/cm (patrz: tabela poni ej) Powtarzalnoœæ: ±0,25% odczytu Dok³adnoœæ temperatury: ±0,2 C dla 0 do 50 C ±0,5 C powy ej 50 C (nie uwzglêdnia b³êdu dok³adnoœci czujnika) Ustawianie liniowego wspó³czynnika temperaturowego: 0-5%/ C Zakres % stê enia: wodorotlenek sodu: 0 do 12% kwas chlorowodorowy: 0 do 15% kwas siarkowy: 0 do 25% i 96,0 do 99,7% chlorek sodu: 0 do 20% Wspó³czynnik temperatury otoczenia: ±0,1% odczytu ±2µS/cm na C Maksymalna d³ugoœæ kabla: 30 m SPECYFIKACJA PÊTLI Dok³adnoœæ pêtli: Razem z czujnikiem model 228 lub model 225, z 50 cm przewodem przy jednopunktowej kalibracji laboratoryjna dok³adnoœæ w temp. 25 C mo e wynosiæ ±2% zakresu i ±50 µs/cm. Dla optymalnych wyników nale y przeprowadziæ standaryzacjê czujnika w procesie. W rzeczywistych warunkach procesowych, w ró nych temperaturach lub przy zastosowaniu innych czujników dok³adnoœæ mo e byæ inna. Kalibracja: wg wzorcowo skalibrowanego czujnika i analizatora lub na podstawie pomiaru w roztworze o znanej przewodnoœci. ZALECANE CZUJNIKI: Model 222 przep³ywowy czujnik przewodnoœci Model 225 przep³ywowy, samoczyszcz¹cy (CIP) czujnik przewodnoœci Model 226 wkrêcany/zanurzeniowy czujnik przewodnoœci Model 228 wkrêcany/zanurzeniowy czujnik przewodnoœci Model 242 przep³ywowy czujnik przewodnoœci Model 245 czujnik przewodnoœci do zastosowañ sanitarnych Model 247 zanurzeniowy/przep³ywowy czujnik przewodnoœci Certyfikaty do pracy w strefach zagro onych Iskrobezpieczeñstwo: FM Class I, II, III Div.1 Grupy A-G CSA Class I, II, III Div.1 Grupy A-G ATEX ATEX CE 1180 II 1 G Baseefa 04ATEX0213X Eex ia IIC T4 T zew. = 0 C do 50 C Non-Incendive: Class 1, Div 2 Grupy A-D Odporny na zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X Class I, Div 2 Grupy A-D Odporny na zap³on py³u Class II i III, Div. 1 Grupy E-G Obudowa NEMA4/4X ZALECANE ZAKRESY PRACY CZUJNIKÓW INDUKCYJNYCH Model (1-cal.) 222 (2-cal.) Znamionowa sta³a celki 1,0 3,0 3,0 6,0 4,0 * * 3,5 Przewodnoœæ min. (µs/cm) * 100* 500 Przewodnoœæ maks. (µs/cm) * * Dla modeli 242 i 245 wartoœci zale ¹ od konfiguracji czujnika i jego okablowania Uwaga: Powy sze wartoœci przewodnoœci podane s¹ dla temp. 25 C i nachylenia krzywej temp. 2% na C. Zakres maksymalny bêdzie ni szy dla roztworów o wiêkszym nachyleniu krzywej temp. Przewodnoœæ minimalna zale y od czujnika. Strona 9

10 PRZYK ADOWY WYGL D G ÓWNEGO EKRANU WYŒWIETLACZA DLA POSZCZEGÓLNYCH POMIARÓW: atwe w obs³udze menu prowadzi u ytkownika przez wszystkie kroki programowania. Poni ej pokazano procedurê kalibracji czujnika chloru. Xmt-P ph 26.3*C ph 16.78mA PPM 26.3 c 16.78pH MENU key Enter Security Code: 000 ENTER key G³ówny ekran impedancja elektrody szklanej ph 26.3*C G:1234M^ R:123k^ Calibrate Program Cal? Chlorine Hold Display ENTER key ph Temp ENTER key Xmt-C przewodnoœæ S/cm 26.3*C 16.78mA Cal? InProcess Wait for stable reading. Zero ENTER key Pokazuje siê na 2 sekundy Xmt-T: stê enie procentowe % 26.3*C 16.78mA Xmt-A pomiar chloru z korekcj¹ ph ppm 26.3*C 16.78mA Stable? 10.00ppm Press enter. ENTER key Take sample; Press enter. ENTER key Live 10.00ppm Cal 10.00ppm ENTER key Cal in progress. Please wait. Zaraz po naciœnieciu ENTER na tym ekranie, przetwornik zapamiêta wartoœci pr¹du czujnika i temperatury oraz ph (jeœli stosowany jest osobno pomiar ph razem z wolnym chlorem) i u ywa tych wartoœci jako pr¹du do kalibracji. Zmieñ odczyt, tak aby pasowa³ do wyniku. Przetwornik koñczy procedurê kalibracji. Strona 10

11 FOUNDATION FIELDBUS (RYSUNEK 1) Rysunek 1 pokazuje przetwornik Xmt-A-FF zastosowany do pomiaru i kontroli chloru i ph w wodzie pitnej. Rysunek pokazuje równie 3 sposoby wykorzystania komunikacji fieldbus do odczytu zmiennych procesowych i konfiguracji przetwornika. Konfigurator Delta V Konfigurator fieldbus inny host Zakoñczenie Zakoñczenie Filtr Zasilacz XMT-A-FF Czujnik chloru Czujnik ph Proces Rys. 1. Konfiguracja przetwornika Xmt-A-FF przy zastosowaniu komunikacji FOUNDATION fieldbus. OPROGRAMOWANIE DO ZARZ DZANIA APARATUR POLOW (AMS - ASSET MANAGEMENT SOLUTIONS) (Rys. 2, 3 i 4) Okno Rosemount Analytical w oprogramowaniu AMS umo liwia dostêp do wszystkich przetworników pomiarowych i pozwala na ich konfiguracjê. U ytkownik mo e odczytywaæ pomiary surowe i po kompensacji, zmieniaæ ustawienia, ponownie konfigurowaæ przetwornik z dowolnego miejsca na obiekcie. Na rys. 2 przedstawiono przyk³adowe okna oprogramowania stosowanego przy komunikacji HART AMS. Rysunki 2 i 3 pokazuj¹ dwa z wielu ekranów konfiguracji i pomiaru przy zastosowaniu komunikacji HART. Rysunek 4 pokazuje ekran konfiguracji przy zastosowaniu komunikacji FOUNDATION fieldbus. Rys. 2. Okno AMS danych konfiguracyjnych czujnika przy zastosowaniu komunikacji HART. Strona 11

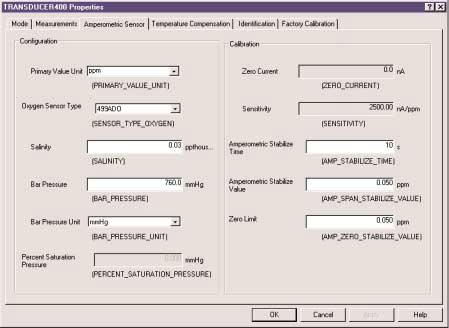

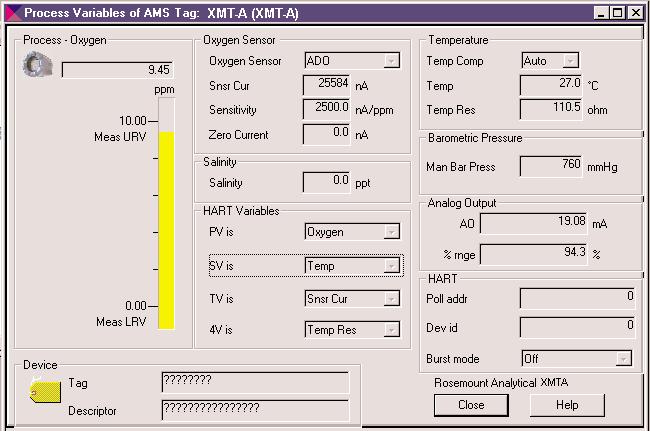

12 Rys. 3. Okno AMS z danymi procesowymi przy komunikacji HART. Rys. 4. Okno AMS z konfiguracj¹ przy komunikacji FF. Strona 12

13 Wyciêcia, 3 miejsca Otwory pod³¹czeñ elektrycznych - 6 miejsc Przystosowane do zaœlepek 1" lub d³awików PG13.5 Panel dostarczany osobno Maksymalna gruboœæ 9,52 mm milimetry cale Widok z góry Obudowa do monta u panelowego Obrêcz monta owa i œruby (sztuki) dostarczane z analizatorem Widok z przodu Widok z boku Widok z do³u 2 miejsca Maksymalny promieñ Wyciêcia panelu Nie nale y w³¹czaæ zasilania ani obs³ugiwaæ urz¹dzenia przy otwartej obudowie Rys. 5. Monta panelowy. Dostêp do zacisków do pod³¹czenia przewodów przez tyln¹ pokrywê. Strona 13

14 Œciana milimetry cale Piasta monta owa 4 miejsca Samogwintuj¹cy wkrêt, 6 sztuk, z uszczelk¹ (dostarczane z analizatorem) Widok z przodu Widok z boku Œruba pokrywy (4) Obudowa przednia Œciana Œruby obudowy, 4 miejsca Uszczelka Obudowa tylna Widok z do³u Œciana Wyciêcia Otwory po monta œruby samogw. (4 miejsca) PRZETWORNIK DOSTARCZANY JEST Z ZAŒLEPIONYMI OTWORAMI NA PRZEWODY. PRZEK UÆ MEMBRANÊ ZA POMOC SAMOGWINTUJ CEJ SIÊ ŒRUBY. Rozmieszczenie otworów do monta u na œcianie Rys. 6. Monta na powierzchni. Panel przedni jest zawiasowo mocowany od spodu. W celu wygodniejszego dostêpu do zacisków przewodów mo na go odchyliæ do do³u. Strona 14

15 milimetry cale Widok z przodu Widok z boku Œruba pokrywy (4) Obudowa przednia Uszczelka Obudowa tylna 2" rura dostarczana przez innych Wyciêcia 2 miejsca Wyciêcia Obrêcz mocuj¹ca do rury 2" Widok z do³u 2 uchwyty monta owe na 2 calow¹ rurê w zestawie PN PRZETWORNIK DOSTARCZANY JEST Z ZAŒLEPIONYMI OTWORAMI NA PRZEWODY. NA RYSUNKU POKAZANO MONTA NA RURZE PIONOWEJ. DO MONTA U POZIOMEGO NALE Y OBRÓCIÆ WSPORNIK I ŒRUBÊ "U" O 90 STOPNI. Rys. 7. Monta na rurze. Panel przedni jest zawiasowo mocowany od spodu. W celu wygodniejszego dostêpu do zacisków przewodów mo na go odchyliæ do do³u. Strona 15

16 Informacje dotycz¹ce sposobu zamawiania. Dwuprzewodowy przetwornik Solu Comp model Xmt przeznaczony jest do pomiaru ph/orp, przewodnoœci (kontaktowej i indukcyjnej) i do pomiarów amperometrycznych - tlenu, ozonu, chloru i monochloraminy. Do pomiarów wolnego chloru, które czêsto wymagaj¹ ci¹g³ej korekcji ph, jest dodatkowe wejœcie dla czujnika ph. MODEL Xmt KOD P C T A KOD HT FF FI MIKROPROCESOROWY DWUPRZEWODOWY PRZETWORNIK TYPU SMART WYMAGANY WYBÓR OPCJI ph/orp Przewodnoœæ kontaktowa Przewodnoœæ indukcyjna Amperometryczny (tlen, ozon i chlor) WYMAGANY WYBÓR OPCJI wyjœcie analogowe 4-20 ma z na³o onym sygna³em cyfrowym HART wyjœcia cyfrowe FOUNDATION fieldbus wyjœcia cyfrowe FOUNDATION fieldbus z FISCO KOD WYMAGANY WYBÓR OPCJI 10 Monta panelowy 11 Monta na œcianie/rurze (numer katalogowy zestawu akcesoriów do monta u na rurze: PN ) KOD ATESTY 60 bez atestów 67 FM certyfikat iskrobezpieczeñstwa (wymagana jest odpiednia bariera bezpieczeñstwa) 69 CSA certyfikat iskrobezpieczeñstwa (wymagana jest odpiednia bariera bezpieczeñstwa) 73 ATEX certyfikat iskrobezpieczeñstwa (wymagana jest odpiednia bariera bezpieczeñstwa) Xmt-P-HT PRZYK AD AKCESORIA MODEL/PL OPIS Zasilacz DC; 24V, dwa izolowane wyjœcia (patrz: karta katalogowa ) 230A Modu³ alarmu (patrz: karta katalogowa A) Zestaw do monta u na 2" rurze Tabliczka znamionowa ze stali nierdzewnej, nale y podaæ dane do wpisania na tabliczce D³awiki kablowe PG 13,5; 5 Na naszej stronie mo na zamawiaæ produkty przez internet Parametry urz¹dzeñ mog¹ ulec zmianie bez ostrze enia. Emerson Process Management Liquid Division 2400 Barranca Parkway Irvine, CA USA Tel: (949) Fax: (949) Emerson Process Management Sp. z o.o. Konstruktorska 11a Warszawa Tel.: (22) Faks: (22) Dzia³ analityki tel.: (22) info.pl@emersonprocess.pl Rosemount Analytical Inc. 2005
