PRZETWORNIK TEMPERATURY I SYGNA ÓW STANDARDOWYCH TYPU P20

Transkrypt

1 PRZETWORNIK TEMPERATURY I SYGNA ÓW STANDARDOWYCH TYPU P20 INSTRUKCJA OBS UGI 1

2 2

3 Spis treœci 1. ZASTOSOWANIE ZESTAW PRZETWORNIKA BEZPIECZEÑSTWO U YTKOWANIA MONTA Sposób mocowania Schematy po³¹czeñ zewnêtrznych OBS³UGA Konfiguracja przetwornika za pomoc¹ programu LPCon Konfiguracja typu wejœcia przetwornika Konfiguracja charakterystyki indywidualnej wyjœcia analogowego Konfiguracja wyjœcia analogowego przy przekroczeniach Odczyt wartoœci mierzonej DANE TECHNICZNE KOD WYKONAÑ

4 4

5 1. Zastosowanie Przetwornik programowalny typu P20 jest przeznaczony do przetwarzania temperatury, rezystancji, napiêcia z bocznika oraz sygna³ów standardowych na standardowy sygna³ sta³opr¹dowy lub sta³onapiêciowy. Sygna³ wyjœciowy jest odizolowany galwanicznie od sygna³u wejœciowego oraz zasilania. Przetwornik automatycznie kompensuje rezystancjê przewodów w przypadku pomiarów wartoœci rezystancyjnych w uk³adzie trójprzewodowym oraz automatycznie kompensuje temperaturê zacisków w przypadku pomiarów z czujników termoelektrycznych. Przetwornik jest w pe³ni konfigurowalny poprzez programator PD14. Za pomoc¹ programatora mo na zmieniæ typ wejœcia, czas uœredniania pomiaru oraz przeskalowaæ wyjœcie analogowe wg indywidualnej charakterystyki wyjœciowej, a tak e odczytaæ wartoœæ mierzon¹. 2. Zestaw przetwornika W sk³ad zestawu wchodz¹: - przetwornik P20 1 szt. - instrukcja obs³ugi 1 szt. - karta gwarancyjna 1 szt. - wtyk z zaciskami œrubowymi 2 szt. - zaœlepka gniazda programatora 1 szt. 3. Bezpieczeñstwo u ytkowania W zakresie bezpieczeñstwa u ytkowania odpowiada wymaganiom normy PN-EN :2004. Uwagi dotycz¹ce bezpieczeñstwa: Monta u i instalacji po³¹czeñ elektrycznych powinna dokonywaæ osoba z wymaganymi uprawnieniami do monta u urz¹dzeñ elektrycznych. Przed w³¹czeniem przetwornika nale y sprawdziæ poprawnoœæ po³¹czeñ 5

6 Nie pod³¹czaæ przetwornika do sieci poprzez autotransformator Przed zdjêciem obudowy przetwornika nale y wy³¹czyæ jego zasilanie i od³¹czyæ obwody pomiarowe Zdjêcie obudowy przetwornika w trakcie trwania umowy gwarancyjnej powoduje jej uniewa nienie. Urz¹dzenie jest przeznaczone do instalowania i u ywania w przemys³owych elektromagnetycznych warunkach œrodowiskowych. W instalacji budynku powinien byæ wy³¹cznik lub wy³¹cznik automatyczny, umieszczony w pobli u urz¹dzenia, ³atwo dostêpny dla operatora i odpowiednio oznakowany. 4. Monta 4.1. Sposób mocowania Przetworniki P20 s¹ przeznaczone do mocowania na wsporniku szynowym 35 mm wg PN-EN Gabaryty i sposób mocowania ilustruje rysunek 1.,7 Z³¹cze programatora PD14 6 Rys. 1. Gabaryty i sposób mocowania przetwornika

7 Przetworniki nie powinny byæ montowane na szynie w bezpoœrednim kontakcie z innymi urz¹dzeniami wydzielaj¹cymi ciep³o (np. kolejnymi przetwornikami P20). Nale y zachowaæ minimalny odstêp pomiêdzy urz¹dzeniami min 5 mm w celu umo liwienia odpromieniowania ciep³a od obudów urz¹dzeñ do otoczenia. W przeciwnym razie temperatura otoczenia pracuj¹cego w bezpoœrednim kontakcie z innymi urz¹dzeniami przetwornika mo e przekroczyæ temperaturê pracy okreœlon¹ w znamionowych warunkach u ytkowania Schematy pod³¹czeñ zewnêtrznych Przetwornik ma dwa gniazda listew zaciskowych, do których do³¹czane s¹ dwa wtyki z zaciskami œrubowymi. Rys.2. przedstawia sposób pod³¹czenia sygna³ów zewnêtrznych. Schemat pod³¹czeñ znajduje siê równie na obudowie przetwornika. W przypadku pracy przetwornika w otoczeniu du ych zak³óceñ nale y zastosowaæ na wejœciu przetwornika przewody ekranowane. Termorezystor w uk³adzie trójprzewodowym Termorezystor w uk³adzie dwuprzewodowym lub pomiar rezystancji 7

8 Termoelement lub napiêcie mv mv mv mv Napiêcie V V V Pr¹d ma ma ma Rys. 2. Schemat po³¹czeñ elektrycznych przetwornika P20 8

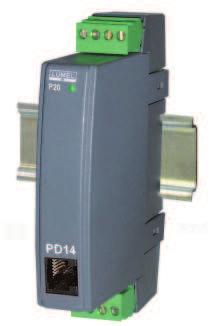

9 5. OBS UGA Po w³¹czeniu zasilania przetwornika, dioda stanu pracy powinna siê zaœwieciæ na chwilê na czerwono, nastêpnie na zielono. P20 Dioda stanu pracy przetwornika: - dioda stanu œwieci siê na zielono normalna praca; - dioda stanu œwieci siê na czerwono niew³aœciwe parametry pracy; przetwornik nale y ponownie skonfigurowaæ; - dioda stanu pulsuje na czerwono brak kalibracji lub uszkodzona pamiêæ nieulotna; przetwornik nale y odes³aæ do producenta; Rys 3. Widok przetwornika P20 Potwierdzenie komunikacji przetwornika z programatorem PD14 sygnalizowane jest przez krótkie wygaszenie diody stanu 5.1. Konfiguracja przetwornika za pomoc¹ programu LPCon Do konfiguracji przetwornika P20 jest przeznaczone oprogramowanie LPCon. Przetwornik nale y po³¹czyæ z komputerem PC poprzez programator PD14 i skonfigurowaæ po³¹czenie wybieraj¹c z menu Opcje -> Konfiguracja po³¹czenia (dla przetwornika P20 wybieramy adres 1 prêdkoœæ 9600 kb/s, tryb RTU 8N2 oraz odpowiedni port COM pod którym zosta³ zainstalowany sterownik programatora PD14). 9

10 Rys 3. Konfiguracja po³¹czenia z przetwornikiem P20 Po skonfigurowaniu po³¹czenia nale y wybraæ z menu Urz¹dzenie -> Przetworniki P -> P20 a nastêpnie klikn¹æ ikonê Odczyt w celu odczytania wszystkich parametrów. Parametry mo na tak e odczytywaæ w ka dej grupie indywidualnie klikaj¹c przycisk Odœwie. Aby zmieniæ parametry nale y wpisaæ now¹ wartoœæ w oknie parametru i klikn¹æ przycisk Zastosuj. 10

11 5.1.1 Konfiguracja typu wejœcia przetwornika W grupie parametrów Konfiguracja wejœcia dostêpne s¹ 3 listy rozwijalne za pomoc¹ których mo na wybraæ typ wejœcia, zakres pomiarowy oraz czas uœredniania pomiaru. Zmiany nale y zatwierdziæ klikaj¹c przycisk Zastosuj. Rys 4. Widok okna Konfiguracja wejœcia programu LPCon 11

12 Konfiguracja charakterystyki indywidualnej wyjœcia analogowego Przetwornik P20 umo liwia przetwarzanie wielkoœci mierzonych na sygna³ wyjœciowy w oparciu o indywidualn¹ liniow¹ charakterystykê wyjœcia analogowego. Na podstawie podanych przez u ytkownika wspó³rzêdnych dwóch punktów przetwornik wyznacza (z uk³adu równañ) wspó³czynniki charakterystyki indywidualnej a i b. Y1 Out = a. X1 In + b Y2 Out = a. X2 In + b gdzie: X1 In i X2 In wartoœæ mierzona Y1 Out i Y2 Out oczekiwana wartoœæ na wyjœciu 12 Rys 5. Charakterystyka indywidualna wyjœæ analogowych

13 Rys 6. Widok okna Charakterystyka indywidualna programu LPCon Konfiguracja wyjœcia analogowego przy przekroczeniach W przetworniku P20 u ytkownik ma dodatkowo mo liwoœæ konfiguracji zachowania siê wyjœcia analogowego po wyst¹pieniu przekroczenia sygna³u na wejœciu pomiarowym. Domyœlnie obs³uga przekroczeñ jest wy³¹czona wówczas po przekroczeniu sygna³u na wejœciu wyjœcie jest nadal proporcjonalnie do wejœcia wysterowywane poza zakres 13

14 podstawowy wyjœcia. Po w³¹czeniu obs³ugi przekroczeñ u ytkownik mo e sam zdefiniowaæ jak¹ wartoœci¹ ma zostaæ wysterowane wyjœcie po wyst¹pieniu przekroczenia górnego b¹dź dolnego. Rys 7. Widok okna Konfiguracja wyjœcia przy przekroczeniach programu LPCon Odczyt wartoœci mierzonej Za pomoc¹ programu LPCon mo na równie odczytaæ wartoœæ aktualnie zmierzon¹, sprawdziæ typ wyjœcia, odczytaæ numer fabryczny i wersjê oprogramowania. Wielkoœci te znajduj¹ siê w oknie Wartoœci mierzone. 14

15 Rys 8. Widok okna Wartoœci mierzone programu LPCon 15

16 6. DANE TECHNICZNE Parametry podstawowe - wyjœcie analogowe separowane galwanicznie: - pr¹dowe 0/ ma - napiêciowe V - rezystancja obci¹ enia wyjœcia pr¹dowego 500 W - rezystancja obci¹ enia wyjœcia napiêciowego ³ 500 W - klasa dok³adnoœci 1) 0,2 - czas uœredniania pomiaru: - zakresy: pr¹d d.c. [ma], napiêcie d.c. [V] ³ 0,1 s - pozosta³e zakresy ³ 0,3 s - moc pobierana < 2 VA - czas wstêpnego wygrzewania przetwornika 10 min - czas odpowiedzi przetwornika: - zakresy: pr¹d d.c. [ma], napiêcie d.c. [V] ³ 0,2 s - pozosta³e zakresy ³ 0,4 s - natê enie pr¹du p³yn¹cego przez rezystor termometryczny < 0,2 ma - rezystancja przewodów ³¹cz¹cych rezystor termometryczny z przetwornikiem 10 W Znamionowe warunki u ytkowania: - zasilanie zale ne od kodu wykonañ V a.c./d.c V d.c., V a.c. - czêstotliwoœæ napiêcia zasilania a.c Hz - temperatura otoczenia C - temperatura przechowywania C - wilgotnoœæ wzglêdna powietrza < 95% (niedopuszczalna kondensacja pary wodnej) - pozycja pracy dowolna 16

17 Parametry wejœæ - rezystancja wejœcia napiêciowego [V] > 1 MW - rezystancja wejœcia pr¹dowego [ma] 12 W ±1% Przeci¹ alnoœæ d³ugotrwa³a - termoelementy, termorezystory 1,1 X n - napiêcie, pr¹d i rezystancja 1,3 X n Przeci¹ alnoœæ krótkotrwa³a - wejœcie napiêciowe 5 U n - wejœcie pr¹dowe 10 I n Zapewniony stopieñ ochrony wg PN-EN 60529: - obudowa IP 40 - od strony zacisków IP 20 Wymiary Masa 22, mm 0,125 kg Mocowanie szyna 35 mm wg PN-EN Kompatybilnoœæ elektromagnetyczna: - odpornoœæ na zaburzenia elektromagnetyczne wg PN-EN emisja zaburzeñ elektromagnetycznych wg PN-EN Wymagania bezpieczeñstwa wed³ug normy PN-EN kategoria instalacji III - stopieñ zanieczyszczenia 2 - napiêcie pracy wzglêdem ziemi: - zasilanie 300 V 2) - wejœcie 50 V - wyjœcie 50 V - wysokoœæ npm < 2000 m 1) Czêœæ podzakresów dla czujników termoelektrycznych i termorezystancyjnych ma sprecyzowan¹ indywidualn¹ klasê patrz tab. 3 2) Wykonanie na napiêcie zasilania 230 V 17

18 7. Kod wykonañ Kod wykonañ przetwornika P20 Tab.2. PRZETWORNIK P20 - X X XX XX X Wyjœcia analogowe: prądowe ma... 1 prądowe ma... 2 napięciowe V... 3 Zasilanie V a.c./d.c V d.c., V a.c... 2 Rodzaj wejścia wpisać kod z tablicy 3... XX Wykonanie standardowe specjalne*...xx Próby odbiorcze bez dodatkowych wymagañ... 0 z atestami Kontroli Jakoœci... 1 inne wymagania*...x * numeracjê wykonania ustali producent 18

19 Kodowanie rodzaju wejœcia przetwornika P20 Tab.3. Typ czujnika/wejœcia Zakres [ C] Kod Termorezystor Pt * 07 Termorezystor Pt Termorezystor Pt Termorezystor Pt Termoelement J * * 35 Termoelement K * * 42 Termoelement S * * * 47 Termoelement N * * * 54 Napiêcie d.c V V V V mv mv mv mv 62 Pr¹d d.c ma ma ma ma 66 Rezystancja W W 68 Wykonanie specjalne * klasa dok³adnoœci 0,5 XX 19
