seria czujników przewodności do zastosowań ogólnych

Transkrypt

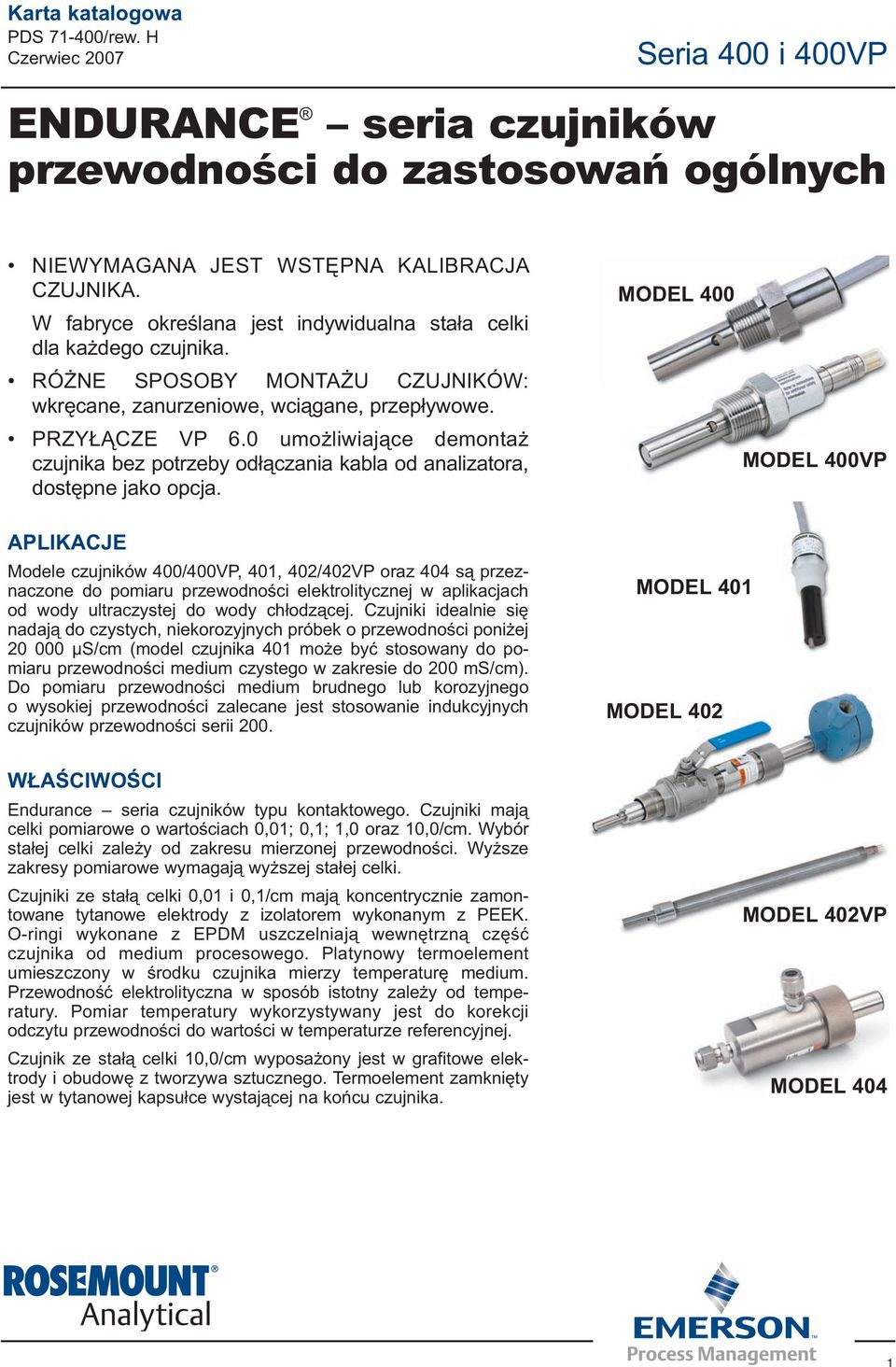

1 Karta katalogowa PDS /rew. H Czerwiec 2007 Seria 400 i 400VP ENDURANCE seria czujników przewodności do zastosowań ogólnych NIEWYMAGANA JEST WSTĘPNA KALIBRACJA CZUJNIKA. W fabryce określana jest indywidualna stała celki dla każdego czujnika. RÓŻNE SPOSOBY MONTAŻU CZUJNIKÓW: wkręcane, zanurzeniowe, wciągane, przepływowe. PRZYŁĄCZE VP 6.0 umożliwiające demontaż czujnika bez potrzeby odłączania kabla od analizatora, dostępne jako opcja. MODEL 400 MODEL 400VP APLIKACJE Modele czujników 400/400VP, 401, 402/402VP oraz 404 są przeznaczone do pomiaru przewodności elektrolitycznej w aplikacjach od wody ultraczystej do wody chłodzącej. Czujniki idealnie się nadają do czystych, niekorozyjnych próbek o przewodności poniżej µs/cm (model czujnika 401 może być stosowany do pomiaru przewodności medium czystego w zakresie do 200 ms/cm). Do pomiaru przewodności medium brudnego lub korozyjnego o wysokiej przewodności zalecane jest stosowanie indukcyjnych czujników przewodności serii 200. WŁAŚCIWOŚCI Endurance seria czujników typu kontaktowego. Czujniki mają celki pomiarowe o wartościach 0,01; 0,1; 1,0 oraz 10,0/cm. Wybór stałej celki zależy od zakresu mierzonej przewodności. Wyższe zakresy pomiarowe wymagają wyższej stałej celki. Czujniki ze stałą celki 0,01 i 0,1/cm mają koncentrycznie zamontowane tytanowe elektrody z izolatorem wykonanym z PEEK. O-ringi wykonane z EPDM uszczelniają wewnętrzną część czujnika od medium procesowego. Platynowy termoelement umieszczony w środku czujnika mierzy temperaturę medium. Przewodność elektrolityczna w sposób istotny zależy od temperatury. Pomiar temperatury wykorzystywany jest do korekcji odczytu przewodności do wartości w temperaturze referencyjnej. Czujnik ze stałą celki 10,0/cm wyposażony jest w grafitowe elektrody i obudowę z tworzywa sztucznego. Termoelement zamknięty jest w tytanowej kapsułce wystającej na końcu czujnika. MODEL 401 MODEL 402 MODEL 402VP MODEL 404 1

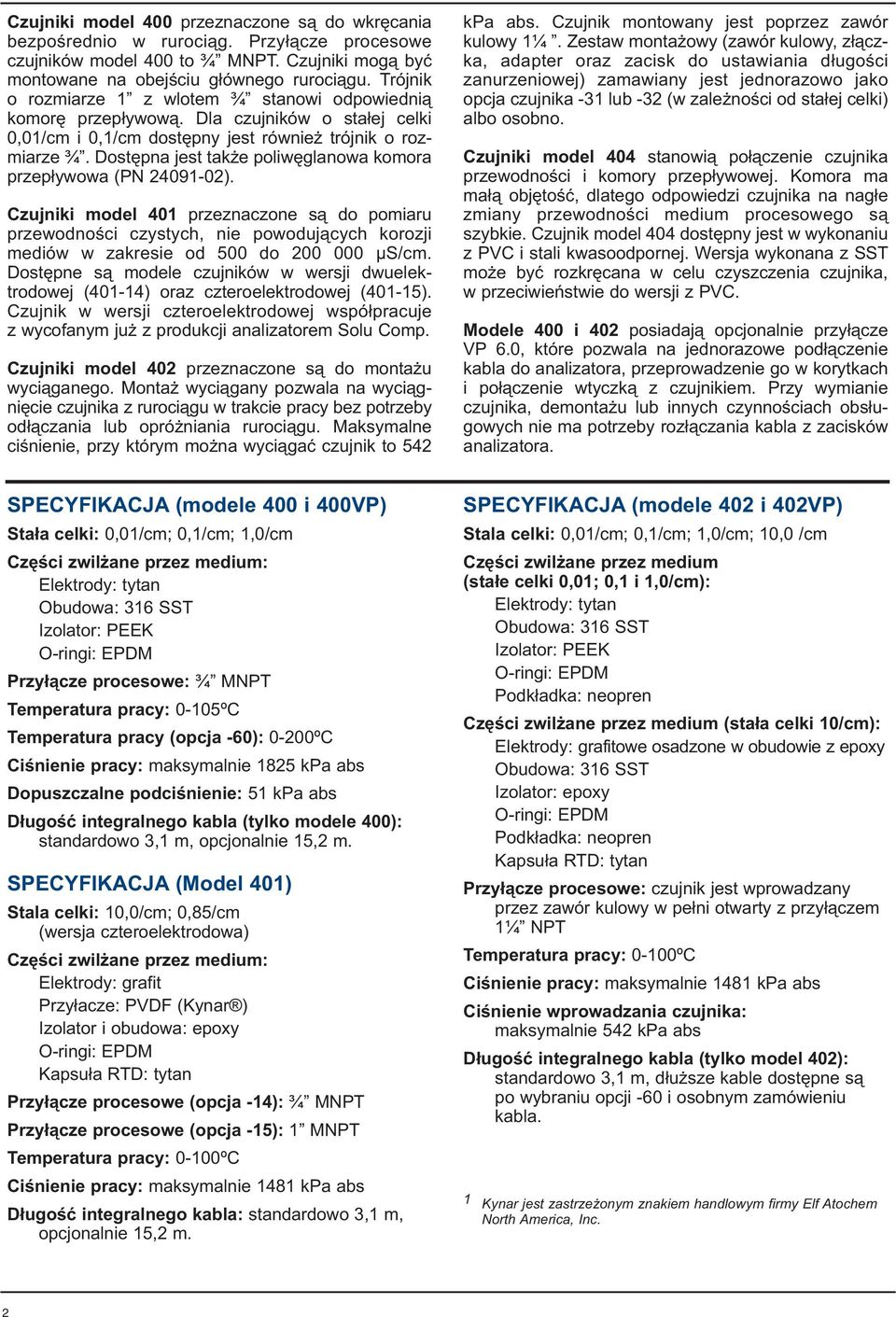

2 Czujniki model 400 przeznaczone są do wkręcania bezpośrednio w rurociąg. Przyłącze procesowe czujników model 400 to ¾ MNPT. Czujniki mogą być montowane na obejściu głównego rurociągu. Trójnik o rozmiarze 1 z wlotem ¾ stanowi odpowiednią komorę przepływową. Dla czujników o stałej celki 0,01/cm i 0,1/cm dostępny jest również trójnik o rozmiarze ¾. Dostępna jest także poliwęglanowa komora przepływowa (PN ). Czujniki model 401 przeznaczone są do pomiaru przewodności czystych, nie powodujących korozji mediów w zakresie od 500 do µs/cm. Dostępne są modele czujników w wersji dwuelektrodowej (401-14) oraz czteroelektrodowej (401-15). Czujnik w wersji czteroelektrodowej współpracuje z wycofanym już z produkcji analizatorem Solu Comp. Czujniki model 402 przeznaczone są do montażu wyciąganego. Montaż wyciągany pozwala na wyciągnięcie czujnika z rurociągu w trakcie pracy bez potrzeby odłączania lub opróżniania rurociągu. Maksymalne ciśnienie, przy którym można wyciągać czujnik to 542 kpa abs. Czujnik montowany jest poprzez zawór kulowy 1¼. Zestaw montażowy (zawór kulowy, złączka, adapter oraz zacisk do ustawiania długości zanurzeniowej) zamawiany jest jednorazowo jako opcja czujnika -31 lub -32 (w zależności od stałej celki) albo osobno. Czujniki model 404 stanowią połączenie czujnika przewodności i komory przepływowej. Komora ma małą objętość, dlatego odpowiedzi czujnika na nagłe zmiany przewodności medium procesowego są szybkie. Czujnik model 404 dostępny jest w wykonaniu z PVC i stali kwasoodpornej. Wersja wykonana z SST może być rozkręcana w celu czyszczenia czujnika, w przeciwieństwie do wersji z PVC. Modele 400 i 402 posiadają opcjonalnie przyłącze VP 6.0, które pozwala na jednorazowe podłączenie kabla do analizatora, przeprowadzenie go w korytkach i połączenie wtyczką z czujnikiem. Przy wymianie czujnika, demontażu lub innych czynnościach obsługowych nie ma potrzeby rozłączania kabla z zacisków analizatora. SPECYFIKACJA (modele 400 i 400VP) Stała celki: 0,01/cm; 0,1/cm; 1,0/cm Części zwilżane przez medium: Elektrody: tytan Obudowa: 316 SST Izolator: PEEK O-ringi: EPDM Przyłącze procesowe: ¾ MNPT Temperatura pracy: 0-105ºC Temperatura pracy (opcja -60): 0-200ºC Ciśnienie pracy: maksymalnie 1825 kpa abs Dopuszczalne podciśnienie: 51 kpa abs Długość integralnego kabla (tylko modele 400): standardowo 3,1 m, opcjonalnie 15,2 m. SPECYFIKACJA (Model 401) Stala celki: 10,0/cm; 0,85/cm (wersja czteroelektrodowa) Części zwilżane przez medium: Elektrody: grafit Przyłacze: PVDF (Kynar ) Izolator i obudowa: epoxy O-ringi: EPDM Kapsuła RTD: tytan Przyłącze procesowe (opcja -14): ¾ MNPT Przyłącze procesowe (opcja -15): 1 MNPT Temperatura pracy: 0-100ºC Ciśnienie pracy: maksymalnie 1481 kpa abs Długość integralnego kabla: standardowo 3,1 m, opcjonalnie 15,2 m. SPECYFIKACJA (modele 402 i 402VP) Stala celki: 0,01/cm; 0,1/cm; 1,0/cm; 10,0 /cm Części zwilżane przez medium (stałe celki 0,01; 0,1 i 1,0/cm): Elektrody: tytan Obudowa: 316 SST Izolator: PEEK O-ringi: EPDM Podkładka: neopren Części zwilżane przez medium (stała celki 10/cm): Elektrody: grafitowe osadzone w obudowie z epoxy Obudowa: 316 SST Izolator: epoxy O-ringi: EPDM Podkładka: neopren Kapsuła RTD: tytan Przyłącze procesowe: czujnik jest wprowadzany przez zawór kulowy w pełni otwarty z przyłączem 1¼ NPT Temperatura pracy: 0-100ºC Ciśnienie pracy: maksymalnie 1481 kpa abs Ciśnienie wprowadzania czujnika: maksymalnie 542 kpa abs Długość integralnego kabla (tylko model 402): standardowo 3,1 m, dłuższe kable dostępne są po wybraniu opcji -60 i osobnym zamówieniu kabla. 1 Kynar jest zastrzeżonym znakiem handlowym firmy Elf Atochem North America, Inc. 2

3 SPECYFIKACJA (model 404) Stała celki: 0,01; 0,1/cm Części zwilżane przez medium (opcja -16): Elektrody: tytan Obudowa: PVC Izolator: PEEK O-ringi: EPDM Przyłącze: polietylen Części zwilżane przez medium (opcja -17): Elektrody: tytan Obudowa: 316 SST Izolator: PEEK O-ringi: EPDM Przyłącza: 316 SST Przłącze procesowe (opcja -16): 3/8 gwintowane przyłącze Przyłącze procesowe (opcja -17): samozaciskowe przyłącze 3/8 OD. Przyłącze może być usunięte i wtedy dostępne jest przyłącze ¼ NPT Temperatura (opcja -16): 0-60ºC Temperatura (opcja -17): 0-100ºC Ciśnienie (opcja -16): 791 kpa 239 kpa Ciśnienie (opcja -17): maksymalnie 791 kpa abs Długość kabla: standardowo 3,1 m, opcjonalnie 15,2 m SPECYFIKACJA (komora małego przepływu PN ) Materiał części zwilżanych przez medium: Obudowa: poliwęglan Przyłącza: 316 SST O-ring: silikon Przyłącze procesowe: samozaciskowe 1/4 OD Temperatura: 0-50ºC Ciśnienie: maksymalnie 549 kpa abs SPECYFIKACJA (zestaw do montażu wciąganego dla modelu 402/402VP, PN /01) Materiał części zwilżanych przez medium: Zawór kulowy: 316 SST z teflonowymi uszczelkami i gniazdem 316 SST Złączka: 316 SST Uszczelki: grafit Uszczelka przelotu: 303 SST Obudowa: 316 SST Przyłącze procesowe: zawór kulowy 1 ¼ FNPT, złączka 1 ¼ MNPT Temperatura: 0-100ºC Ciśnienie: maksymalnie 1481 kpa abs Cisnienie wyciągania: maksymalnie 542 kpa abs Teflon jest zastrzeżonym znakiem handlowym firmy E.I. dupont de Nemours and Co. TABELA WYBORU CZUJNIKÓW Analizator Zalecany zakres pomiarowy dla stałych celek (µs/cm) 0,01/cm 0,1/cm 1,0/cm , , , eC , C , Xmt-C ,

4 ENDURANCE WYMIARY CZUJNIKÓW MILIMETRY CALE Model 400 wymiary MILIMETRY CALE Model wymiary 4

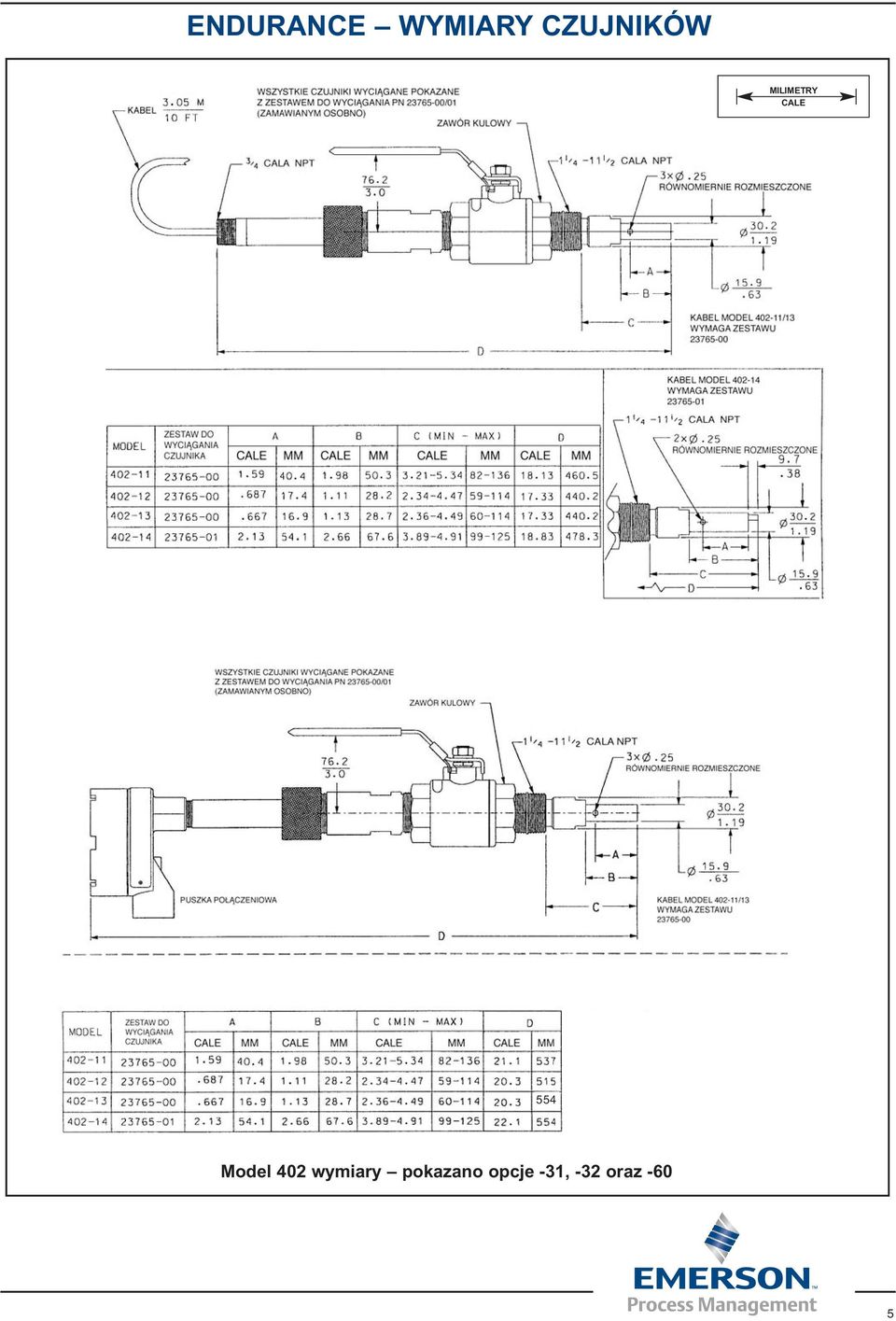

5 ENDURANCE WYMIARY CZUJNIKÓW MILIMETRY CALE 554 Model 402 wymiary pokazano opcje -31, -32 oraz -60 5

6 ENDURANCE WYMIARY CZUJNIKÓW MILIMETRY CALE Model komora przepływowa PVC Model komora przepływowa 316 SST Model wymiary 6

7 ENDURANCE WYMIARY CZUJNIKÓW CALE MILIMETRY Model 400VP - wymiary CALE MILIMETRY Model 402VP - wymiary 7

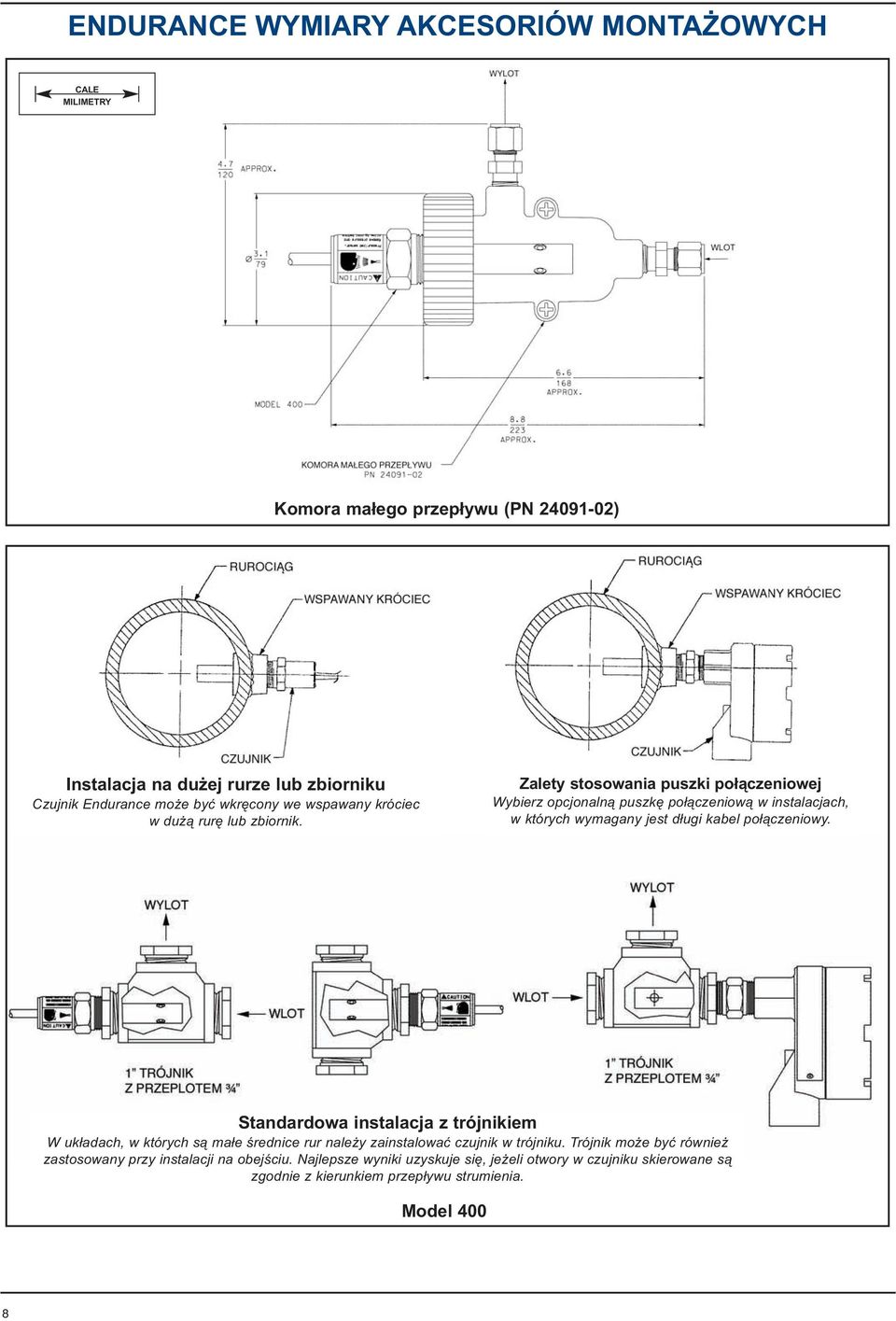

8 ENDURANCE WYMIARY AKCESORIÓW MONTAŻOWYCH CALE MILIMETRY Komora małego przepływu (PN ) Instalacja na dużej rurze lub zbiorniku Czujnik Endurance może być wkręcony we wspawany króciec w dużą rurę lub zbiornik. Zalety stosowania puszki połączeniowej Wybierz opcjonalną puszkę połączeniową w instalacjach, w których wymagany jest długi kabel połączeniowy. Standardowa instalacja z trójnikiem W układach, w których są małe średnice rur należy zainstalować czujnik w trójniku. Trójnik może być również zastosowany przy instalacji na obejściu. Najlepsze wyniki uzyskuje się, jeżeli otwory w czujniku skierowane są zgodnie z kierunkiem przepływu strumienia. Model 400 8

9 ENDURANCE SPOSOBY MONTAŻU CZUJNIKÓW Model czujnik wyciągany zainstalowany w dużej rurze lub zbiorniku. Endurance wyciągany czujnik przewodności może być zainstalowany poprzez wspawany króciec w dużej rurze lub zbiorniku. Model 402 czujnik wyciągany zainstalowany w standardowym trójniku. Najlepsze wyniki uzyskuje się jeżeli otwory w czujniku skierowane są zgodnie z kierunkiem przepływu strumienia. Montaż na dużej rurze lub zbiorniku Endurance czujnik przewodności może być wkręcony we wspawany króciec w dużej rurze lub zbiorniku. Model 400VP Standardowy trójnik W układach, w których są małe średnice rur należy zainstalować czujnik w trójniku. Trójnik może być również zastosowany przy instalacji na obejściu. Najlepsze wyniki uzyskuje się jeżeli otwory w czujniku skierowane są zgodnie z kierunkiem przepływu strumienia. 9

10 ENDURANCE SPOSOBY MONTAŻU CZUJNIKÓW Model 402VP wyciągany czujnik przewodności zainstalowany na dużej rurze lub zbiorniku Czujnik Endurance wyciagany czujnik przewodności może być wkręcony we wspawany króciec w dużą rurę lub zbiornik. Model 402VP czujnik wyciągany zainstalowany w standardowym trójniku. Najlepsze wyniki uzyskuje się, jeżeli otwory w czujniku skierowane są zgodnie z kierunkiem przepływu strumienia. Model 402VP 10

11 INFORMACJE DOTYCZĄCE SPOSOBU ZAMAWIANIA Model wkręcany czujnik przewodności z integralnym kablem przeznaczony jest do pomiaru przewodności elektrolitycznej czystej wody, w miejscu gdzie czujnik może być wkręcony bezpośrednio w rurociąg lub zamontowany poprzez trójnik, bądź też w komorze małego przepływu. MODEL 400 WKRĘCANY CZUJNIK PRZEWODNOŚCI KOD Stała celki (należy wybrać jedną opcję) 11 0,01/cm 12 0,1/cm 13 1,0/cm KOD Pomiar temperatury -- Pt 1000 do współpracy z 1054BLC, 1054BR, 1054BDC, 1055, 54C, 54eC, 3081C, 4081C, 5081C, Xmt-C 54 Pt100 do współpracy z 1054C, 1054AC, 1054BC, 2081C i 2054C 55 10kΩ TC do współpracy z 1181-C-08 lub kΩ TC do współpracy z 1181C-09 KOD Dodatkowe opcje (wybór opcjonalny) 36 Zwiększona długość zanurzeniowa (5,5 od dołu gwintu do końca czujnika) 50 Kabel połączeniowy o długości 15,2 m 60 Integralna puszka połączeniowa (wymagana przy temperaturze medium powyżej 105 C) zobacz UWAGA! PRZYKŁAD SPECYFIKACJI UWAGA: Kabel połączeniowy pomiędzy puszką a analizatorem musi być zamówiony osobno. Patrz tabela akcesoria. INFORMACJE DOTYCZĄCE SPOSOBU ZAMAWIANIA Model 400VP - wkręcany czujnik z przyłaczem kablowym VP6.0 przeznaczony jest do pomiaru przewodności elektrolitycznej czystej wody w miejscu, gdzie czujnik może być wkręcony bezpośrednio w rurociąg lub zamontowany poprzez trójnik bądź też w komorze małego przepływu. Kabel połączeniowy z wtyczką VP musi być zamówiony osobno. Patrz tabela akcesoria. MODEL 400VP WKRĘCANY CZUJNIK PRZEWODNOŚCI KOD Stała celki (należy wybrać jedną opcję) 11 0,01/cm 12 0,1/cm 13 1,0/cm KOD Pomiar temperatury -- Pt 1000 do współpracy z 1054BLC, 1054BR, 1054BDC, 1055, 54C, 54eC, 3081C, 4081C, 5081C, Xmt-C 54 Pt100 do współpracy z 1054C, 1054AC, 1054BC, 2081C i 2054C 55 10kΩ TC do współpracy z 1181-C-08 lub kΩ TC do współpracy z 1181C-09 KOD Dodatkowe opcje (wybór opcjonalny) 36 Zwiększona długość zanurzeniowa (5,5 od dołu gwintu do końca czujnika) 400VP 11 PRZYKŁAD SPECYFIKACJI 11

12 Model wkręcany czujnik przeznaczony do pomiaru przewodności elektrolitycznej czystej wody o wysokiej wartości przewodności lub w mediach nie powodujących korozji, o przewodności w zakresie od 500 do µs/cm. MODEL 401 WKRĘCANY CZUJNIK PRZEWODNOŚCI Z GRAFITOWYMI ELEKTRODAMI KOD Stała celki (należy wybrać jedną opcję) 14 10/cm, ¾ przyłącze procesowe 15 0,85/cm, cztery elektrody, 1 MNPT przyłącze procesowe, stosowany tylko z analizatorami SCL-200 i SCL-202 KOD Pomiar temperatury -- Pt 1000 do współpracy z 1054BLC, 1054BR, 1054BDC, 1055, 54C, 54eC, 3081C, 4081C, 5081C, Xmt-C 54 Pt100 do współpracy z 1054C, 1054AC, 1054BC, 2081C i 2054C 55 10kΩ TC do współpracy z 1181-C-08, kΩ TC do współpracy z 1181C-09 KOD Dodatkowe opcje (wybór opcjonalny) 36 Zwiększona długość zanurzeniowa (5,5 od dołu gwintu do końca czujnika) 50 Kabel połączeniowy o długości 15,2 m PRZYKŁAD SPECYFIKACJI Model wyciągany czujnik ze zintegrowanym kablem przeznaczony do pomiaru przewodności elektrolitycznej czystej wody w aplikacjach, w których wymagane jest wyciąganie czujnika bez potrzeby opróżniania rurociągu bądź budowy obejścia. MODEL 402 WYCIĄGANY CZUJNIK PRZEWODNOŚCI KOD Stała celki (należy wybrać jedną opcję) 11 0,01/cm 12 0,1/cm 13 1,0/cm 14 10/cm KOD Pomiar temperatury -- Pt 1000 do współpracy z 1054BLC, 1054BR, 1054BDC, 1055, 54C, 54eC, 3081C, 4081C, 5081C, Xmt-C 54 Pt100 do współpracy z 1054C, 1054AC, 1054BC, 2081C i 2054C 55 10kΩ TC do współpracy z 1181-C-08, -10 KOD Dodatkowe opcje (wybór opcjonalny) 31 Zestaw do wyciągania czujnika dla opcji -11, -12, Zestaw do wyciągania czujnika dla opcji Integralna puszka połączeniowa (wymagana przy temperaturze medium powyżej 105 C) patrz UWAGA! 61 Czujnik kabla zakończony do stosowania z puszką połączeniową (patrz UWAGA!) PRZYKŁAD SPECYFIKACJI UWAGA: Kabel połączeniowy pomiędzy puszką a analizatorem musi być zamówiony osobno. Patrz tabela akcesoria. 12

13 Model 402VP - wyciągany czujnik z przyłączem kablowym VP 6.0 przeznaczony jest do pomiaru przewodności elektrolitycznej czystej wody w aplikacjach, w których wymagane jest wyciąganie czujnika bez potrzeby opróżniania rurociągu bądź budowy obejścia. Kabel połączeniowy z wtyczką VP musi być zamówiony osobno. Patrz tabela akcesoria. MODEL 402VP KOD WYCIĄGANY CZUJNIK PRZEWODNOŚCI Stała celki (należy wybrać jedną opcję) 11 0,01/cm 12 0,1/cm 13 1,0/cm 14 10/cm KOD Pomiar temperatury -- Pt 1000 do współpracy z 1054BLC, 1054BR, 1054BDC, 1055, 54C, 54eC, 3081C, 4081C, 5081C, Xmt-C 54 Pt100 do współpracy z 1054C, 1054AC, 1054BC, 2081C i 2054C 55 10KΩ TC do współpracy z 1181-C-08, -10 KOD Dodatkowe opcje (wybór opcjonalny) 31 Zestaw do wyciągania czujnika dla opcji -11, -12, Zestaw do wyciągania czujnika dla opcji VP PRZYKŁAD SPECYFIKACJI Model przepływowy czujnik przewodności przeznaczony jest do pomiaru przewodności elektrolitycznej czystej wody, gdy wymagana jest szybka odpowiedź na zmiany przewodności lub temperatury. Czujnik musi być zamontowany na obejściu. MODEL 404 PRZEPŁYWOWY CZUJNIK PRZEWODNOŚCI KOD Stała celki (należy wybrać jedną opcję) 11 0,01/cm 12 0,1/cm KOD Materiał komory przepływowej 16 PVC 17 Stal nierdzewna KOD Pomiar temperatury -- Pt 1000 do współpracy z 1054BLC, 1054BR, 1054BDC, 1055, 54C, 54eC, 3081C, 4081C, 5081C, Xmt-C 54 Pt100 do współpracy z 1054C, 1054AC, 1054BC, 2081C i 2054C KOD Dodatkowe opcje (wybór opcjonalny) 50 Kabel połączeniowy o długości 15,2 m PRZYKŁAD SPECYFIKACJI 13

14 AKCESORIA do wszystkich modeli Nr części Opis Puszka połączeniowa do zdalnego połączenia kabla Kabel połączeniowy, niezarobiony, należy podać długość (nie stosować z czujnikiem ) Kabel połączeniowy, zarobiony, należy podać długość (nie stosować z czujnikiem ) Standard do kalibracji, 2000 µs/cm, 0,47 l SS-6 SS-6A Standard do kalibracji, 200 µs/cm, 0,95 l Standard do kalibracji, 2000 µs/cm, 3,78 l AKCESORIA do czujników 400 i 400VP Nr części Opis Komora małego przepływu AKCESORIA do czujników 402 i 402VP Nr części Opis Zestaw do wyciągania czujnika 402 dla opcji -11, -12, Zestaw do wyciągania czujnika 402 dla opcji Adapter montażowy do opcji -11, -12, -13, Adapter montażowy do opcji ¼ NPT zawór kulowy z pełnym przelotem Uszczelki do zestawu do wyciągania czujnika KABLE POŁĄCZENIOWE dla opcji 400VP i 402 VP Nr części Opis Kabel połączeniowy z wtyczką VP6.0, 3,0 m Kabel połączeniowy z wtyczką VP6.0, 15,2 m 14

15 Specyfikacja czujników 400 i 400VP (stałe celek 0,01; 0,1; 1,0/cm) 1. Czujnik przeznaczony jest do pomiaru przewodności elektrolitycznej czystej wody lub medium nie powodującego korozji. 2. Czujnik posiada przyłącze procesowe ¾ MNPT, stożkowe, przystosowane do bezpośredniego wkręcania w rurociąg lub trójnik. W innym przypadku dostępna jest plastikowa komora małego przepływu. 3. Czujnik posiada tytanowe elektrody, a izolator wykonany jest z PEEK. 4. Czujnik posiada termoelement do pomiaru temperatury medium. 5. Czujnik dostępny jest w wersji z integralnym kablem lub z rozdzielnym kablem czujnik z przyłączem kablowym VP Maksymalna temperatura pracy czujników wynosi 105 kpa abs. Dostępna jest również opcja z maksymalną temperaturą pracy czujnika 200 C. 7. Czujnik może pracować w podciśnieniu o wartości 51 kpa abs. Specyfikacja czujników 402 i 402 (stałe celki 0,01; 0,1; 1,0 /cm) 1. Czujnik przeznaczony jest do pomiaru przewodności elekrolitycznej czystej wody lub medium nie powodującego korozji, w aplikacjach gdzie wymagane jest wyciaganie czujnika bez potrzeby opróżniania rurociągu bądź budowy obejścia. 2. Czujnik dostarczany jest z zestawem do wyciągania czujnika przez zawór kulowy w pełni otwarty. Zawór ma przyłącze procesowe do rurociągu lub zbiornika przez złączkę 1 ¼. 3. Czujnik ma tytanowe elektrody, a izolator wykonany jest z PEEK. 4. Czujnik posiada platynowy termoelement do pomiaru temperatury medium. 5. Obudowa zewnętrzna czujnika wykonana jest z 316SST. 6. Zawór kulowy w zestawie do wyciągania czujnika wykonany jest z 316SST z teflonowymi uszczelkami i podkładkami. SPECYFIKACJA CZUJNIKÓW 7. Zestaw do wyciagania czujnika wykonany jest z 316 SST z 3 grafitowymi uszczelkami. 8. Maksymalna temperatura pracy czujników wynosi 100 kpa abs. 9. Maksymalne ciśnienie wyciagania czujnika wynosi 542 kpa abs. 10. Czujnik dostępny jest w wersji z integralnym kablem lub z rozdzielnym kablem czujnik z przyłączem kablowym VP 6.0. Specyfikacja czujnika 404 (stała celki 0,01 lub 0,1/cm) 1. Czujnik przeznaczony jest do pomiaru przewodności elekrolitycznej czystej wody w aplikacjach, w których wymagana jest szybka odpowiedź czujnika na zmiany przewodności lub temperatury. 2. Czujnik posiada tytanowe elektrody, a izolator wykonany jest z PEEK. 3. Czujnik posiada platynowy termoelement do pomiaru temperatury medium. 4. Czujnik dostępny jest w wersjach z PVC lub stali kwasoopornej. 5. Czujnik wykonany z PVC ma 3/8 przyłącze rurowe. 6. Czujnik wykonany z 316 SST posiada przyłącza procesowe 3/8 OD. Po usunięciu złączek dostępne jest przyłącze samozaciskowe ¼ OD NPT. 7. Maksymalna temperatura pracy czujnika wykonanego z PVC wynosi 60 kpa abs. 8. Maksymalna temperatura pracy czujnika wykonanego z 316 SST wynosi 100 kpa abs. 15

16 ANALIZATORY I PRZETWORNIKI WSPÓŁPRACUJĄCE Z CZUJNIKAMI Model dwukanałowy analizator dostępny jest w wersji jedno lub dwukanałowej z możliwością pomiaru: ph/orp, oporności/przewodności/tds, stężenia %, stosunku dwóch przewodności, całkowitego i wolnego chloru, rozpuszczonego tlenu, rozpuszczonego ozonu, przepływu i temperatury. Wersja dwukanałowa analizatora oferuje wiele kombinacji łączenia pomiarów, co redukuje koszty potrzebne do instalacji. Model przetwornik przewodności we współpracy z czujnikami Endurance może być stosowany do pomiaru przewodności lub oporności w wielu gałęziach przemysłu. Model 5081 bazuje na technologii mikroprocesorowej. Dostępne są dwa cyfrowe protokoły komunikacyjne: HART i FF. Cyfrowa komunikacja pozwala na współpracę z AMS (oprogramowaniem do zarządzania aparaturą polową). AMS umożliwia zdalną komunikację, konfigurację przetwornika, odczyt danych procesowych oraz ułatwia codzienną obsługę z dowolnej stacji operatorskiej na obiekcie. Do komunikacji z przetwornikiem można użyć komunikatora ręcznego 275 lub 375 a także pilota na podczerwień. Pilot na podczerwień działa z odległości 6 stóp od przetwornika. Jeden pilot może obsługiwać kilka przetworników. Analizator przewodności 54eC we współpracy z czujnikami Endurance może być stosowany w wielu gałęziach przemysłu do pomiaru przewodności lub oporności. Analizator wyposażony jest w prosty interfejs z opisowymi komunikatami podawanymi na wyświetlaczu. Analizator posiada obudowę o stopniu ochrony zgodnej z NEMA4X, dwa niezależne wyjścia analogowe dla przewodności i temperatury oraz 3 w pełni programowalne styki przekaźnikowe. Przetwornik przewodności Xmt-C współpracuje z większością czujników Endurance. Przetwornik ma dwuwierszowy wyświetlacz i łatwe w obsłudze menu, które prowadzi użytkownika przez wszystkie procedury. Dostępne są dwa cyfrowe protokoły komunikacyjne: HART i FF. Cyfrowa komunikacja pozwala na współpracę z AMS (oprogramowaniem do zarządzania aparaturą polową). AMS umożliwia zdalną komunikację, konfigurację przetwornika, odczyt danych procesowych oraz ułatwia codzienną obsługę z dowolnej stacji operatorskiej na obiekcie. Membranowa klawiatura pozwala na lokalną obsługę przetwornika. Inne przetworniki i analizatory współpracujące z serią czujników Endurance: Solu Comp, 1054BDC, 54C, 1054C, 1054AC, 1054BC, 1054BLC, 1054BR, 1181C, 2081C, 3081C, 81C i 4081C. NA NASZEJ STRONIE MOŻNA ZAMAWIAĆ PRODUKTY PRZEZ INTERNET Parametry urządzeń mogą ulec zmianie bez uprzedzenia. EMERSON PROCESS MANAGEMENT Sp. z o.o. ul. Konstruktorska 11a Warszawa tel , faks Dział Analityki tel info.pl@emersonprocess.pl
