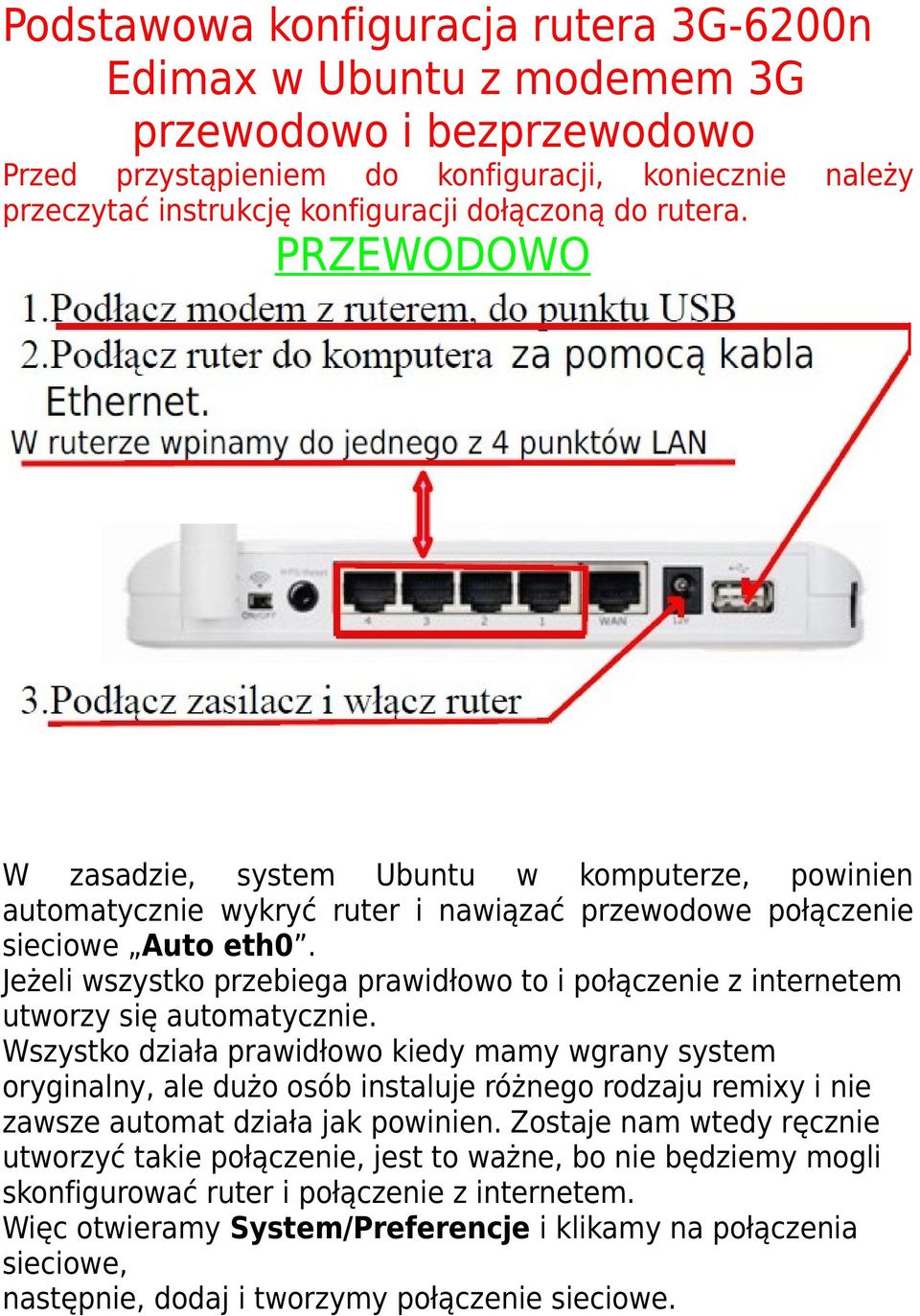

1 Podstawowa konfiguracja rutera 3G-6200n Edimax w Ubuntu z modemem 3G przewodowo i bezprzewodowo Przed przystąpieniem do konfiguracji, koniecznie przeczytać instrukcję konfiguracji dołączoną do rutera. należy PRZEWODOWO W zasadzie, system Ubuntu w komputerze, powinien automatycznie wykryć ruter i nawiązać przewodowe połączenie sieciowe Auto eth0. Jeżeli wszystko przebiega prawidłowo to i połączenie z internetem utworzy się automatycznie. Wszystko działa prawidłowo kiedy mamy wgrany system oryginalny, ale dużo osób instaluje różnego rodzaju remixy i nie zawsze automat działa jak powinien. Zostaje nam wtedy ręcznie utworzyć takie połączenie, jest to ważne, bo nie będziemy mogli skonfigurować ruter i połączenie z internetem. Więc otwieramy System/Preferencje i klikamy na połączenia sieciowe, następnie, dodaj i tworzymy połączenie sieciowe.

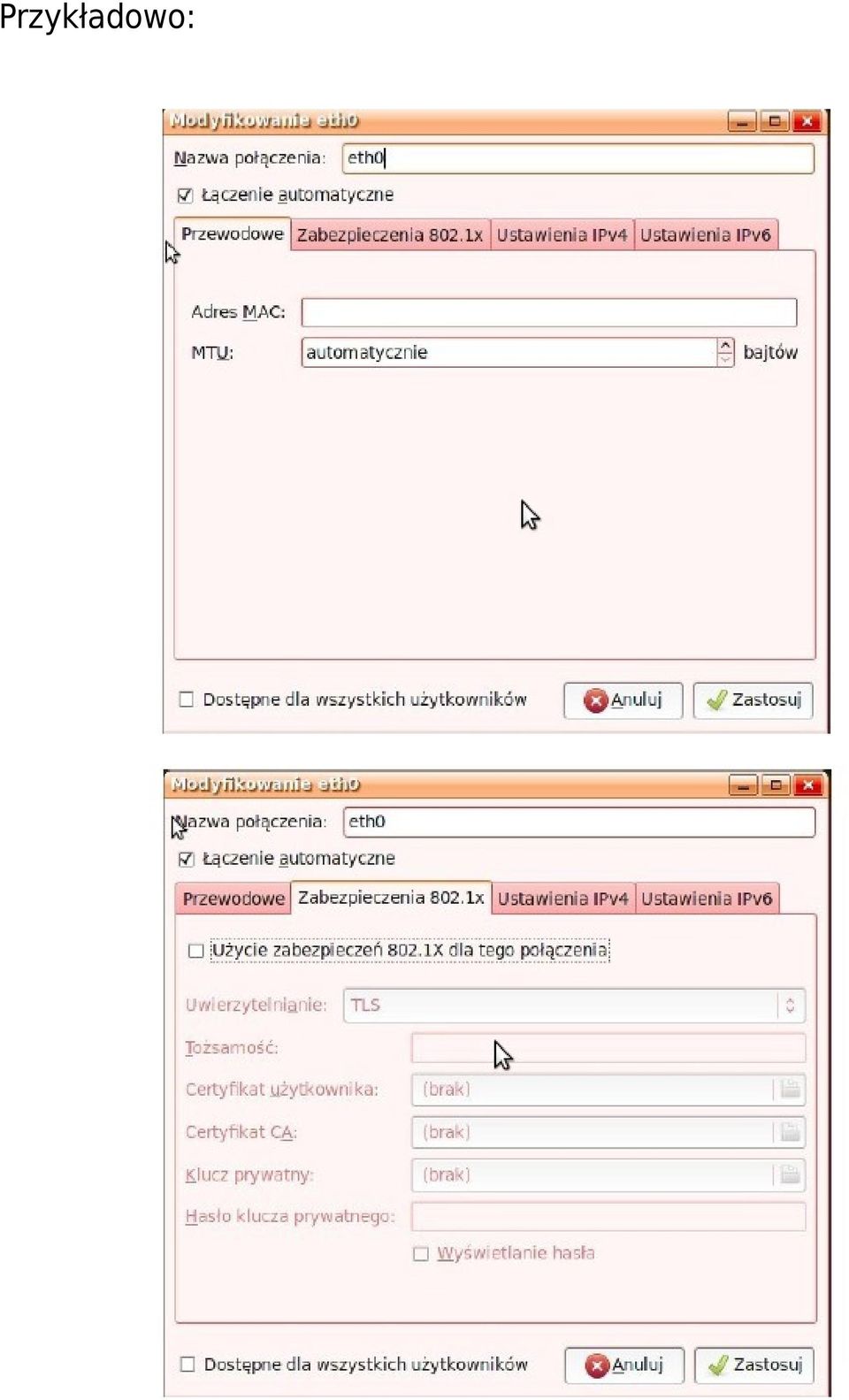

2 Przykładowo:

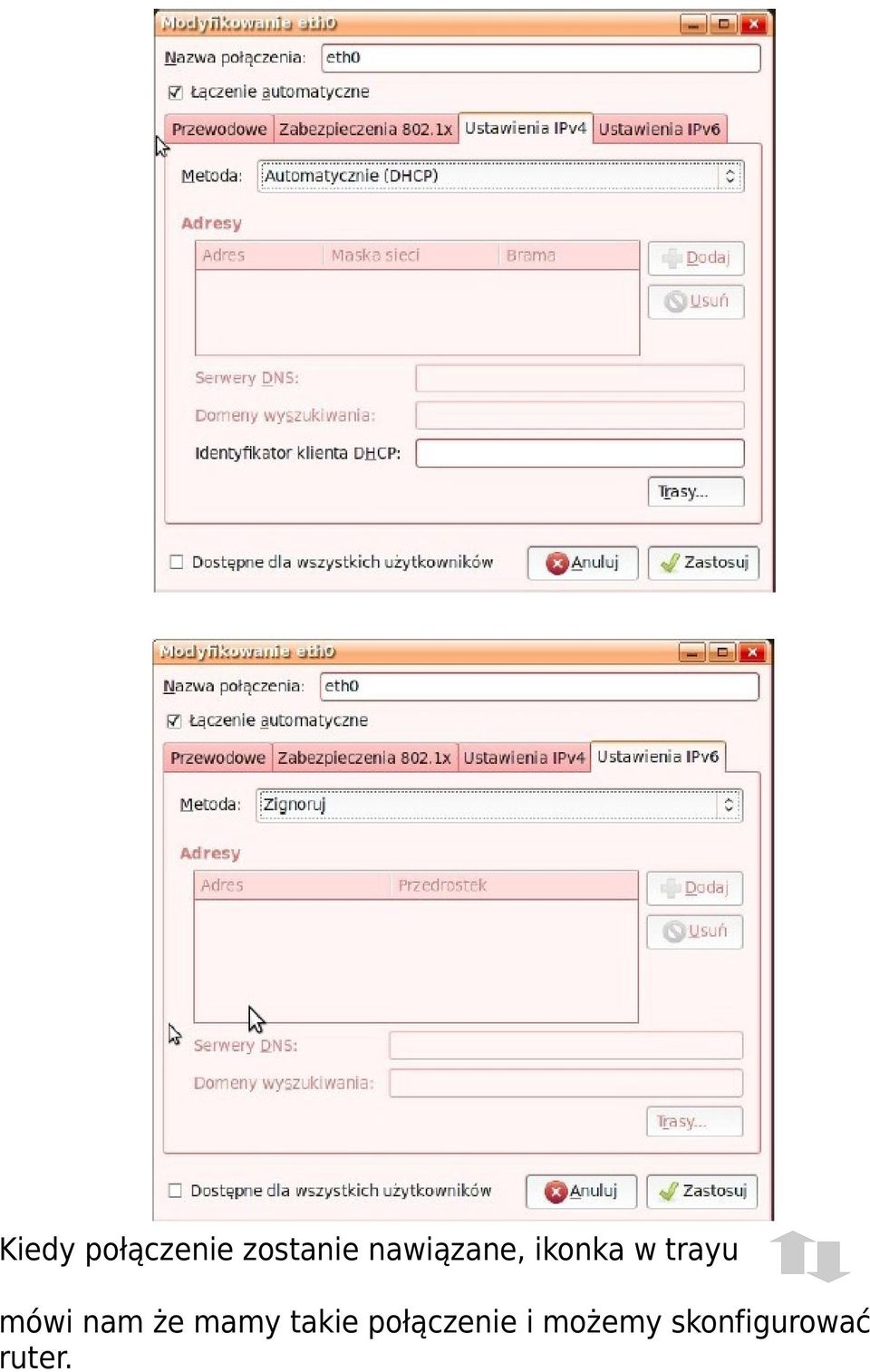

3 Kiedy połączenie zostanie nawiązane, ikonka w trayu mówi nam że mamy takie połączenie i możemy skonfigurować ruter.

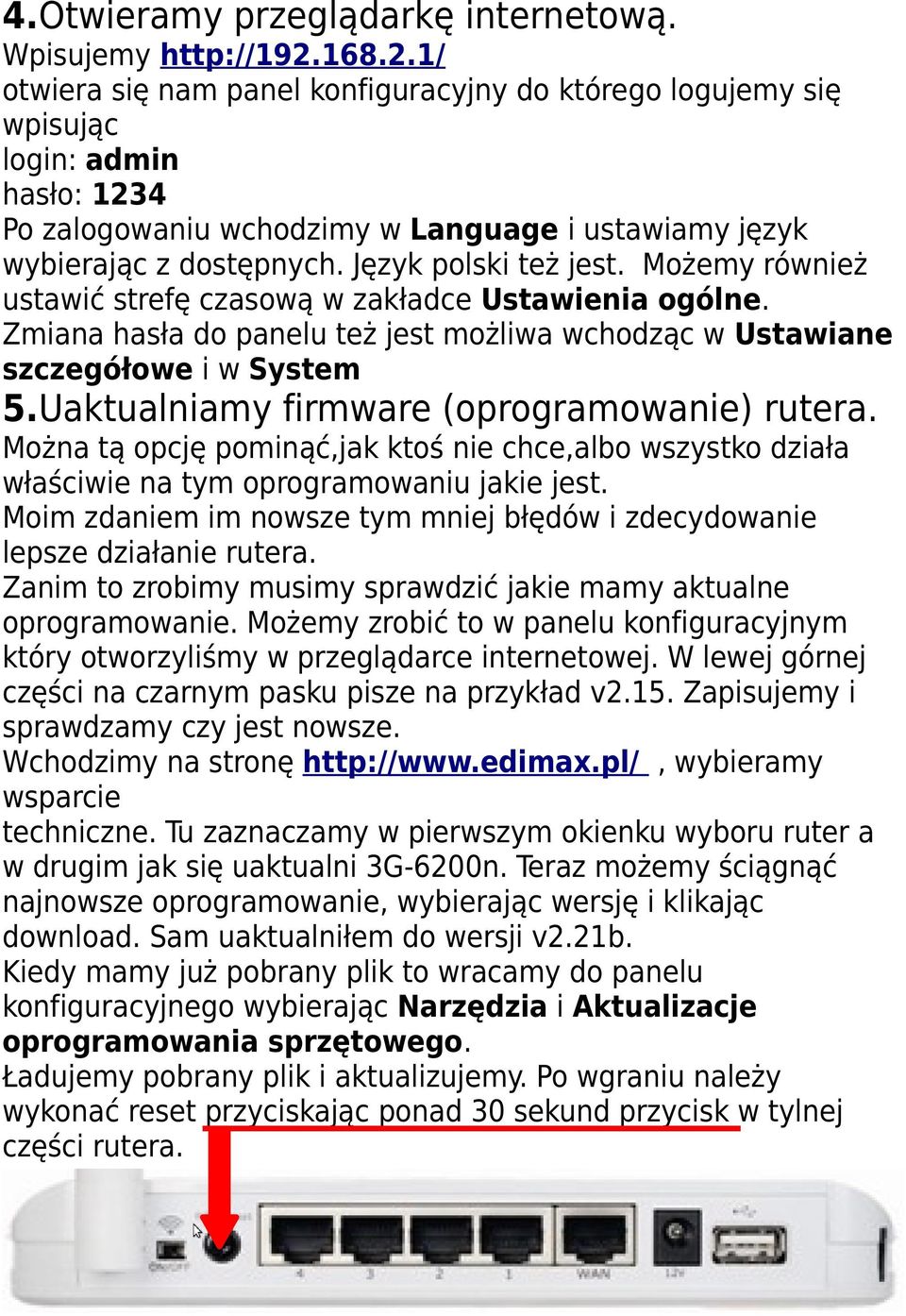

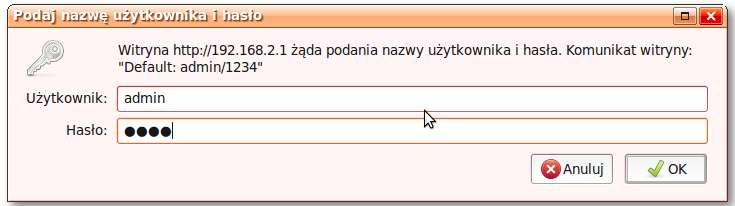

4 4.Otwieramy przeglądarkę internetową. Wpisujemy otwiera się nam panel konfiguracyjny do którego logujemy się wpisując login: admin hasło: 1234 Po zalogowaniu wchodzimy w Language i ustawiamy język wybierając z dostępnych. Język polski też jest. Możemy również ustawić strefę czasową w zakładce Ustawienia ogólne. Zmiana hasła do panelu też jest możliwa wchodząc w Ustawiane szczegółowe i w System 5.Uaktualniamy firmware (oprogramowanie) rutera. Można tą opcję pominąć,jak ktoś nie chce,albo wszystko działa właściwie na tym oprogramowaniu jakie jest. Moim zdaniem im nowsze tym mniej błędów i zdecydowanie lepsze działanie rutera. Zanim to zrobimy musimy sprawdzić jakie mamy aktualne oprogramowanie. Możemy zrobić to w panelu konfiguracyjnym który otworzyliśmy w przeglądarce internetowej. W lewej górnej części na czarnym pasku pisze na przykład v2.15. Zapisujemy i sprawdzamy czy jest nowsze. Wchodzimy na stronę wybieramy wsparcie techniczne. Tu zaznaczamy w pierwszym okienku wyboru ruter a w drugim jak się uaktualni 3G-6200n. Teraz możemy ściągnąć najnowsze oprogramowanie, wybierając wersję i klikając download. Sam uaktualniłem do wersji v2.21b. Kiedy mamy już pobrany plik to wracamy do panelu konfiguracyjnego wybierając Narzędzia i Aktualizacje oprogramowania sprzętowego. Ładujemy pobrany plik i aktualizujemy. Po wgraniu należy wykonać reset przyciskając ponad 30 sekund przycisk w tylnej części rutera.

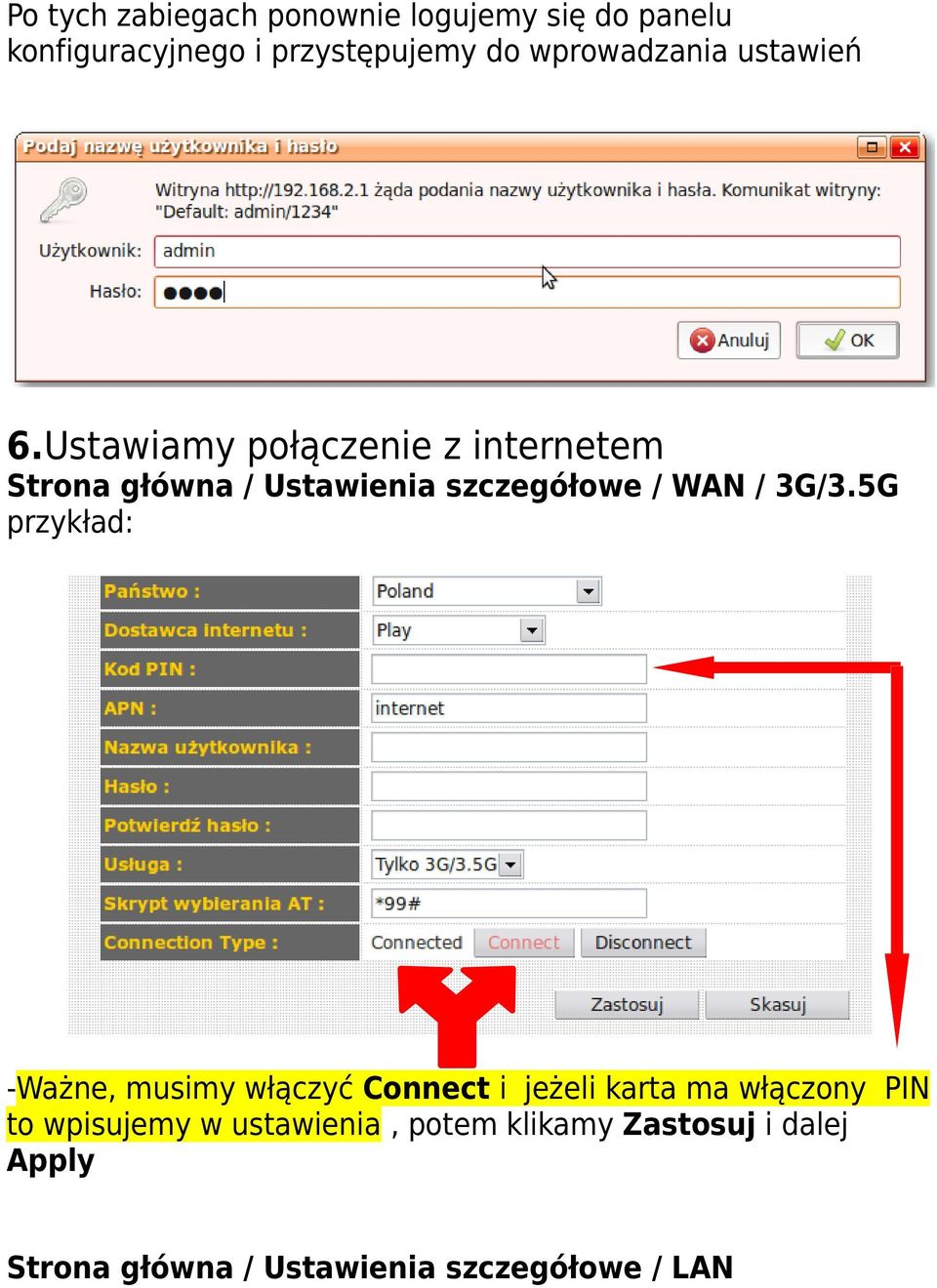

5 Po tych zabiegach ponownie logujemy się do panelu konfiguracyjnego i przystępujemy do wprowadzania ustawień 6.Ustawiamy połączenie z internetem Strona główna / Ustawienia szczegółowe / WAN / 3G/3.5G przykład: -Ważne, musimy włączyć Connect i jeżeli karta ma włączony PIN to wpisujemy w ustawienia, potem klikamy Zastosuj i dalej Apply Strona główna / Ustawienia szczegółowe / LAN

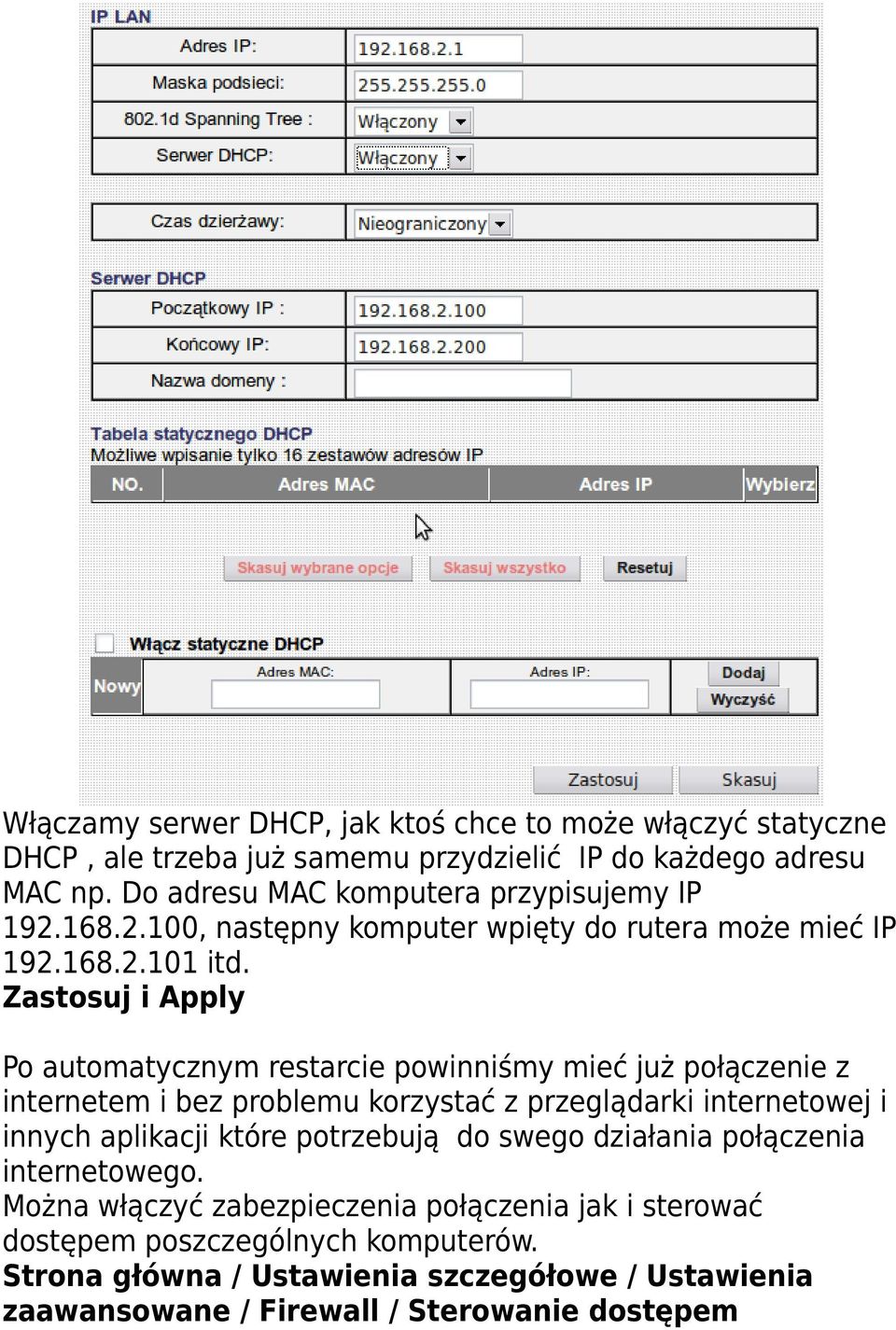

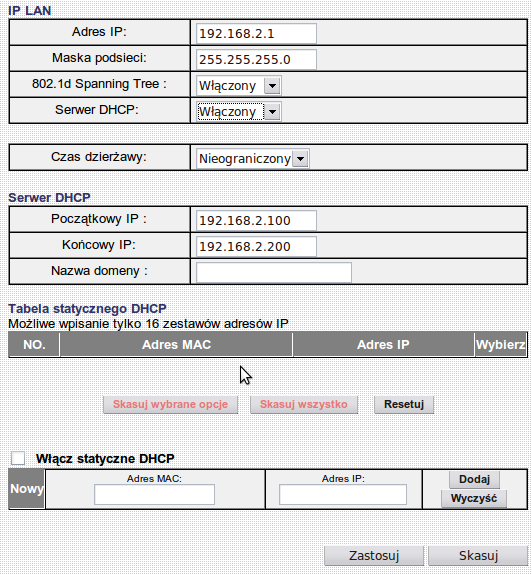

6 Włączamy serwer DHCP, jak ktoś chce to może włączyć statyczne DHCP, ale trzeba już samemu przydzielić IP do każdego adresu MAC np. Do adresu MAC komputera przypisujemy IP , następny komputer wpięty do rutera może mieć IP itd. Zastosuj i Apply Po automatycznym restarcie powinniśmy mieć już połączenie z internetem i bez problemu korzystać z przeglądarki internetowej i innych aplikacji które potrzebują do swego działania połączenia internetowego. Można włączyć zabezpieczenia połączenia jak i sterować dostępem poszczególnych komputerów. Strona główna / Ustawienia szczegółowe / Ustawienia zaawansowane / Firewall / Sterowanie dostępem

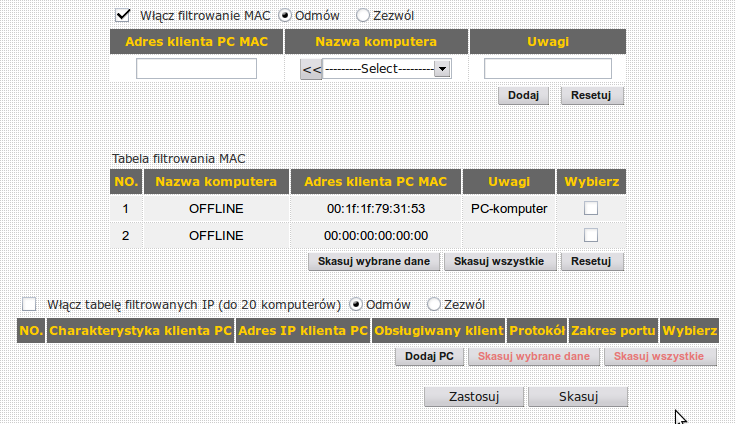

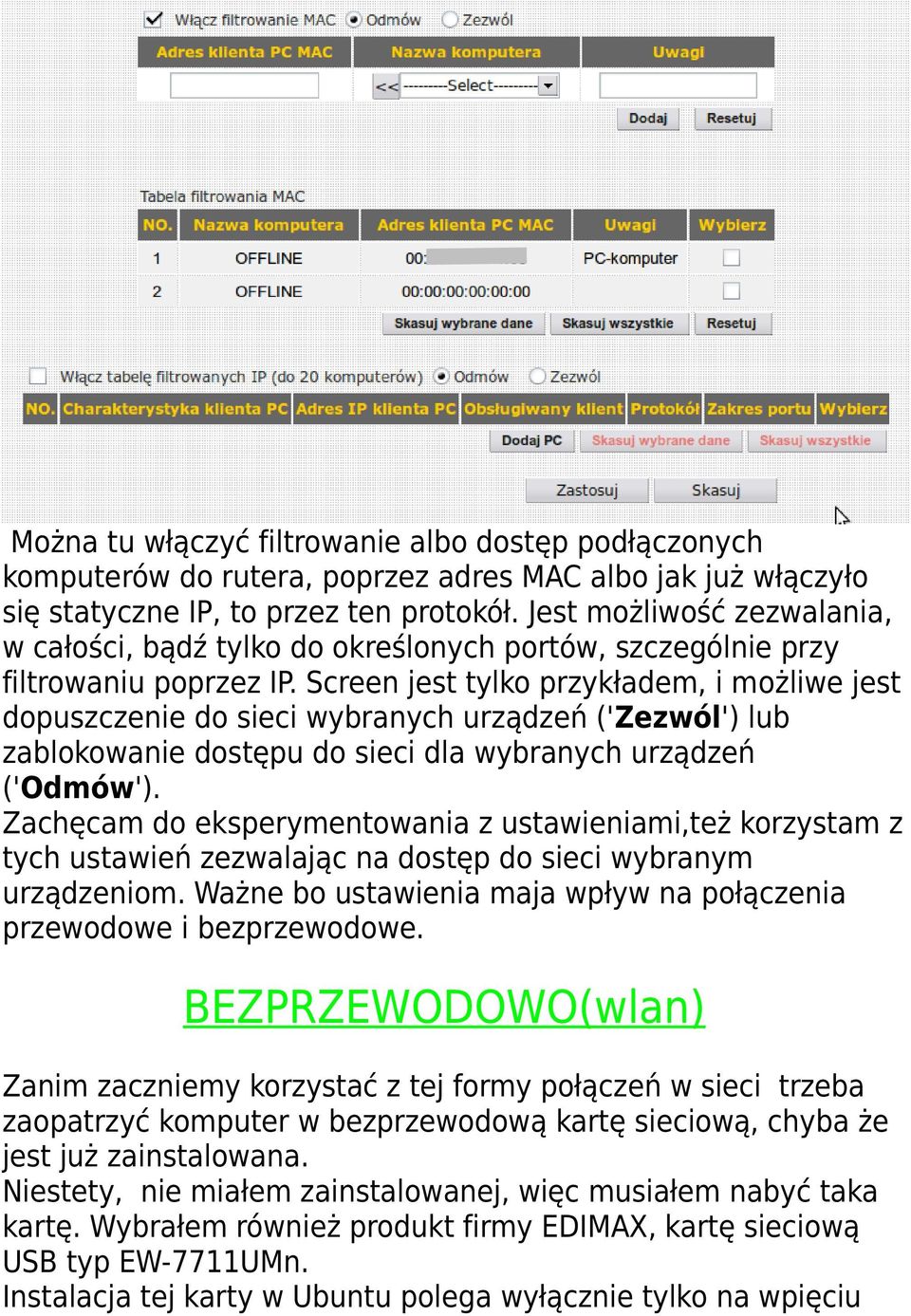

7 Można tu włączyć filtrowanie albo dostęp podłączonych komputerów do rutera, poprzez adres MAC albo jak już włączyło się statyczne IP, to przez ten protokół. Jest możliwość zezwalania, w całości, bądź tylko do określonych portów, szczególnie przy filtrowaniu poprzez IP. Screen jest tylko przykładem, i możliwe jest dopuszczenie do sieci wybranych urządzeń ('Zezwól') lub zablokowanie dostępu do sieci dla wybranych urządzeń ('Odmów'). Zachęcam do eksperymentowania z ustawieniami,też korzystam z tych ustawień zezwalając na dostęp do sieci wybranym urządzeniom. Ważne bo ustawienia maja wpływ na połączenia przewodowe i bezprzewodowe. BEZPRZEWODOWO(wlan) Zanim zaczniemy korzystać z tej formy połączeń w sieci trzeba zaopatrzyć komputer w bezprzewodową kartę sieciową, chyba że jest już zainstalowana. Niestety, nie miałem zainstalowanej, więc musiałem nabyć taka kartę. Wybrałem również produkt firmy EDIMAX, kartę sieciową USB typ EW-7711UMn. Instalacja tej karty w Ubuntu polega wyłącznie tylko na wpięciu

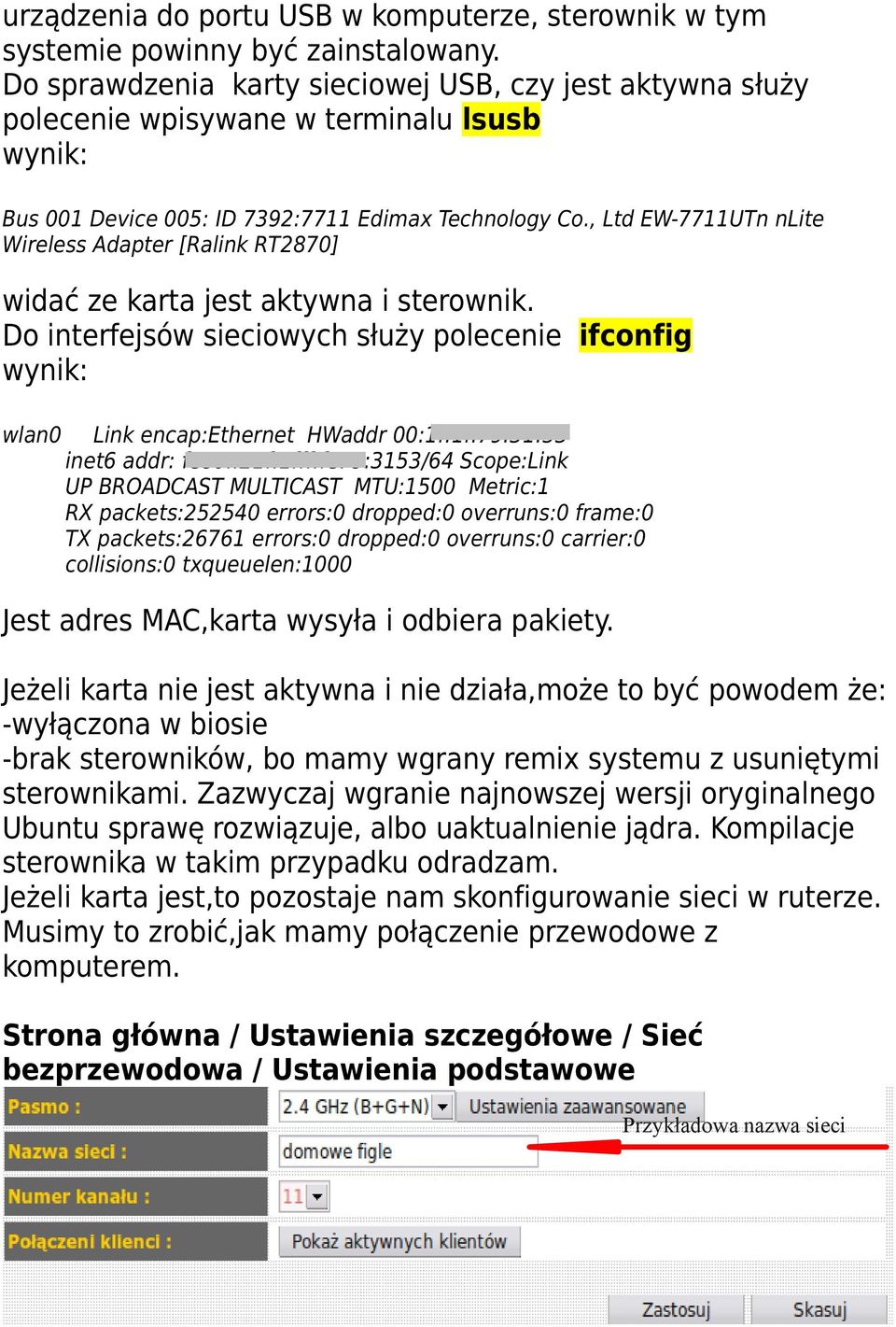

8 urządzenia do portu USB w komputerze, sterownik w tym systemie powinny być zainstalowany. Do sprawdzenia karty sieciowej USB, czy jest aktywna służy polecenie wpisywane w terminalu lsusb wynik: Bus 001 Device 005: ID 7392:7711 Edimax Technology Co., Ltd EW-7711UTn nlite Wireless Adapter [Ralink RT2870] widać ze karta jest aktywna i sterownik. Do interfejsów sieciowych służy polecenie ifconfig wynik: wlan0 Link encap:ethernet HWaddr 00:1f:1f:79:31:53 inet6 addr: fe80::21f:1fff:fe79:3153/64 Scope:Link UP BROADCAST MULTICAST MTU:1500 Metric:1 RX packets: errors:0 dropped:0 overruns:0 frame:0 TX packets:26761 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 Jest adres MAC,karta wysyła i odbiera pakiety. Jeżeli karta nie jest aktywna i nie działa,może to być powodem że: -wyłączona w biosie -brak sterowników, bo mamy wgrany remix systemu z usuniętymi sterownikami. Zazwyczaj wgranie najnowszej wersji oryginalnego Ubuntu sprawę rozwiązuje, albo uaktualnienie jądra. Kompilacje sterownika w takim przypadku odradzam. Jeżeli karta jest,to pozostaje nam skonfigurowanie sieci w ruterze. Musimy to zrobić,jak mamy połączenie przewodowe z komputerem. Strona główna / Ustawienia szczegółowe / Sieć bezprzewodowa / Ustawienia podstawowe Przykładowa nazwa sieci

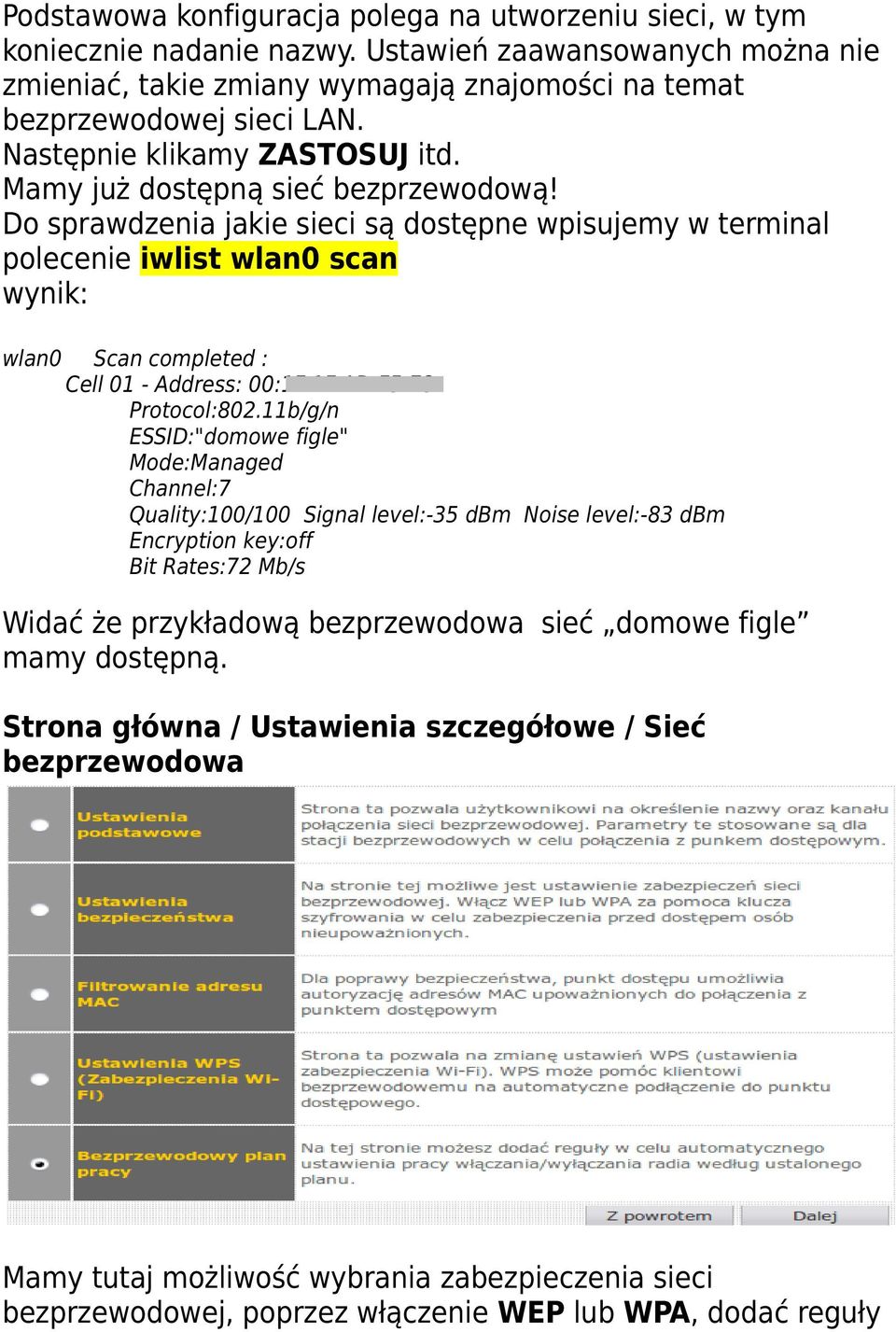

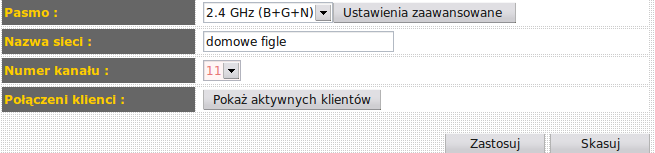

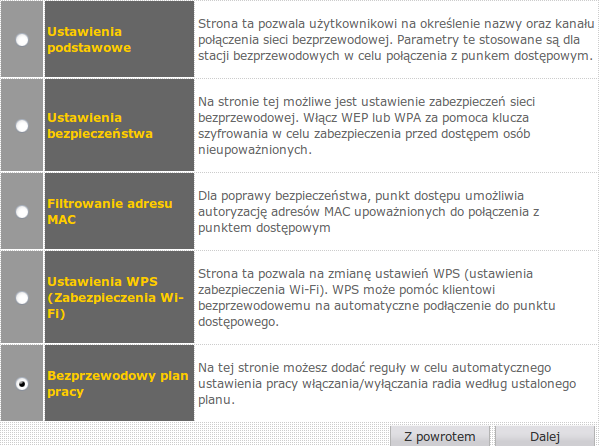

9 Podstawowa konfiguracja polega na utworzeniu sieci, w tym koniecznie nadanie nazwy. Ustawień zaawansowanych można nie zmieniać, takie zmiany wymagają znajomości na temat bezprzewodowej sieci LAN. Następnie klikamy ZASTOSUJ itd. Mamy już dostępną sieć bezprzewodową! Do sprawdzenia jakie sieci są dostępne wpisujemy w terminal polecenie iwlist wlan0 scan wynik: wlan0 Scan completed : Cell 01 - Address: 00:1F:1F:AD:F5:E8 Protocol:802.11b/g/n ESSID:"domowe figle" Mode:Managed Channel:7 Quality:100/100 Signal level:-35 dbm Noise level:-83 dbm Encryption key:off Bit Rates:72 Mb/s Widać że przykładową bezprzewodowa sieć domowe figle mamy dostępną. Strona główna / Ustawienia szczegółowe / Sieć bezprzewodowa Mamy tutaj możliwość wybrania zabezpieczenia sieci bezprzewodowej, poprzez włączenie WEP lub WPA, dodać reguły

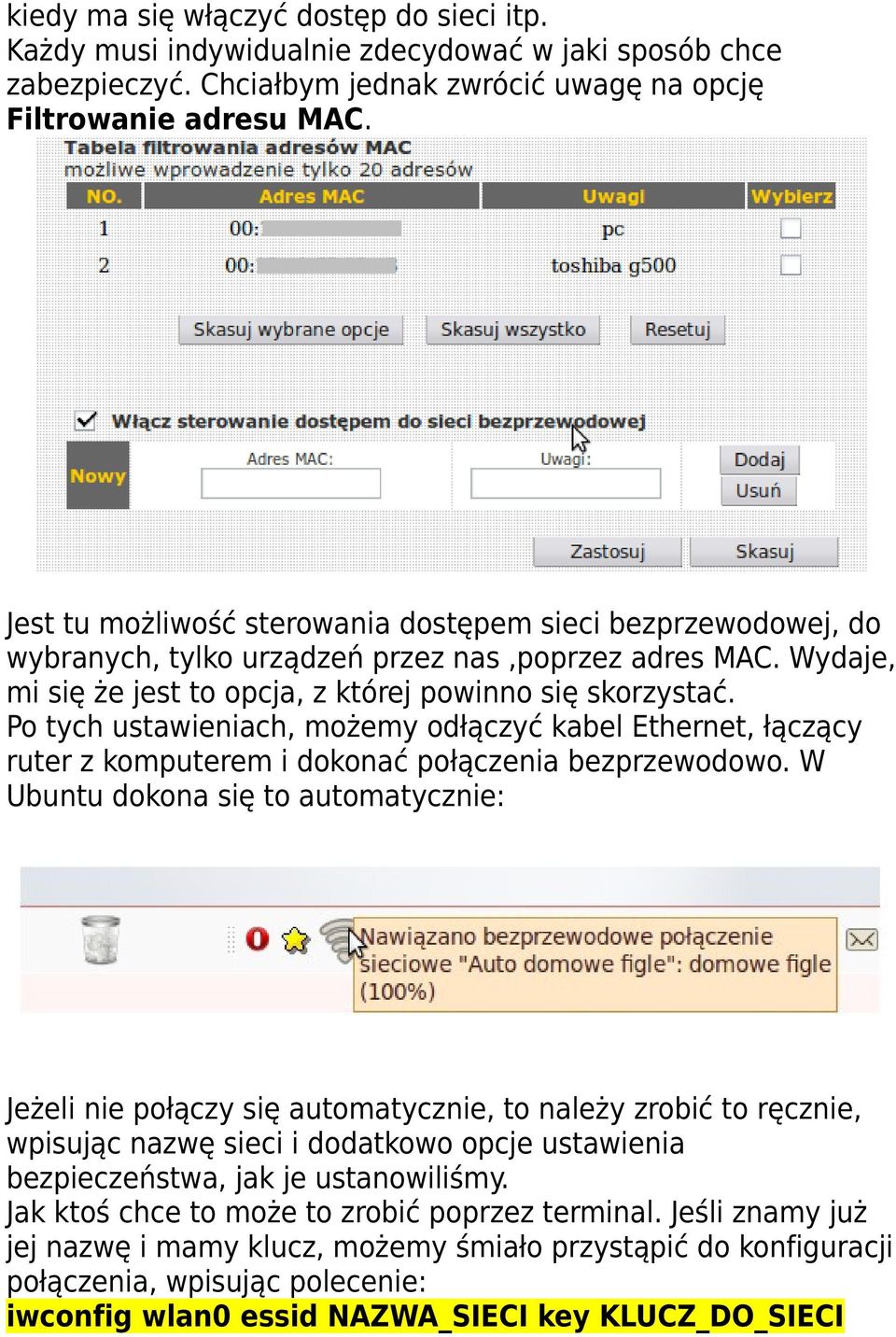

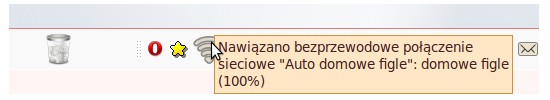

10 kiedy ma się włączyć dostęp do sieci itp. Każdy musi indywidualnie zdecydować w jaki sposób chce zabezpieczyć. Chciałbym jednak zwrócić uwagę na opcję Filtrowanie adresu MAC. Jest tu możliwość sterowania dostępem sieci bezprzewodowej, do wybranych, tylko urządzeń przez nas,poprzez adres MAC. Wydaje, mi się że jest to opcja, z której powinno się skorzystać. Po tych ustawieniach, możemy odłączyć kabel Ethernet, łączący ruter z komputerem i dokonać połączenia bezprzewodowo. W Ubuntu dokona się to automatycznie: Jeżeli nie połączy się automatycznie, to należy zrobić to ręcznie, wpisując nazwę sieci i dodatkowo opcje ustawienia bezpieczeństwa, jak je ustanowiliśmy. Jak ktoś chce to może to zrobić poprzez terminal. Jeśli znamy już jej nazwę i mamy klucz, możemy śmiało przystąpić do konfiguracji połączenia, wpisując polecenie: iwconfig wlan0 essid NAZWA_SIECI key KLUCZ_DO_SIECI

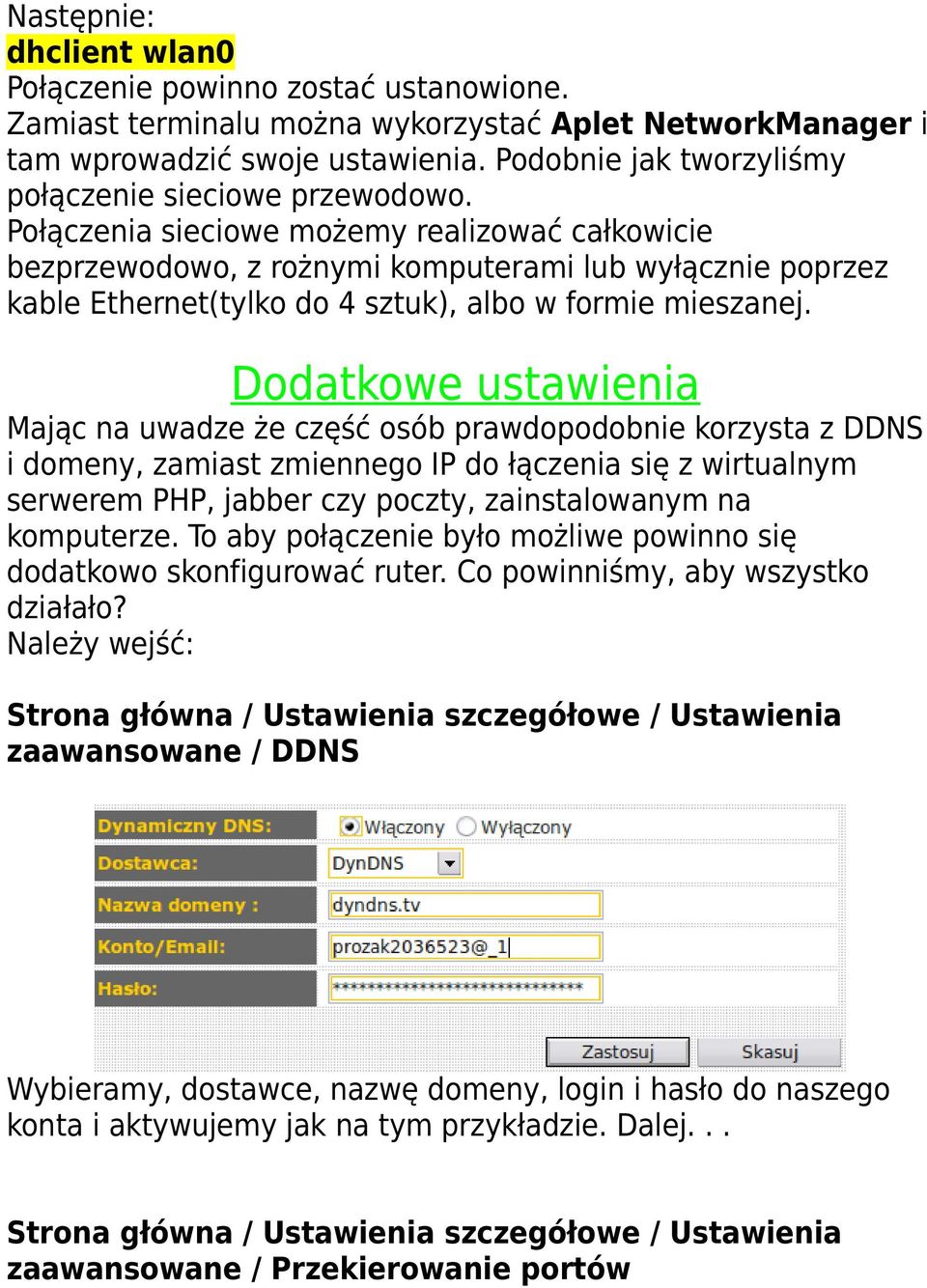

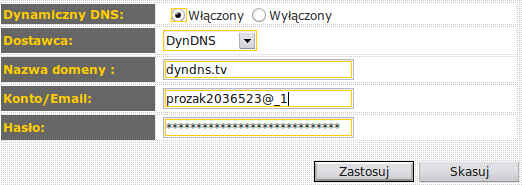

11 Następnie: dhclient wlan0 Połączenie powinno zostać ustanowione. Zamiast terminalu można wykorzystać Aplet NetworkManager i tam wprowadzić swoje ustawienia. Podobnie jak tworzyliśmy połączenie sieciowe przewodowo. Połączenia sieciowe możemy realizować całkowicie bezprzewodowo, z rożnymi komputerami lub wyłącznie poprzez kable Ethernet(tylko do 4 sztuk), albo w formie mieszanej. Dodatkowe ustawienia Mając na uwadze że część osób prawdopodobnie korzysta z DDNS i domeny, zamiast zmiennego IP do łączenia się z wirtualnym serwerem PHP, jabber czy poczty, zainstalowanym na komputerze. To aby połączenie było możliwe powinno się dodatkowo skonfigurować ruter. Co powinniśmy, aby wszystko działało? Należy wejść: Strona główna / Ustawienia szczegółowe / Ustawienia zaawansowane / DDNS Wybieramy, dostawce, nazwę domeny, login i hasło do naszego konta i aktywujemy jak na tym przykładzie. Dalej... Strona główna / Ustawienia szczegółowe / Ustawienia zaawansowane / Przekierowanie portów

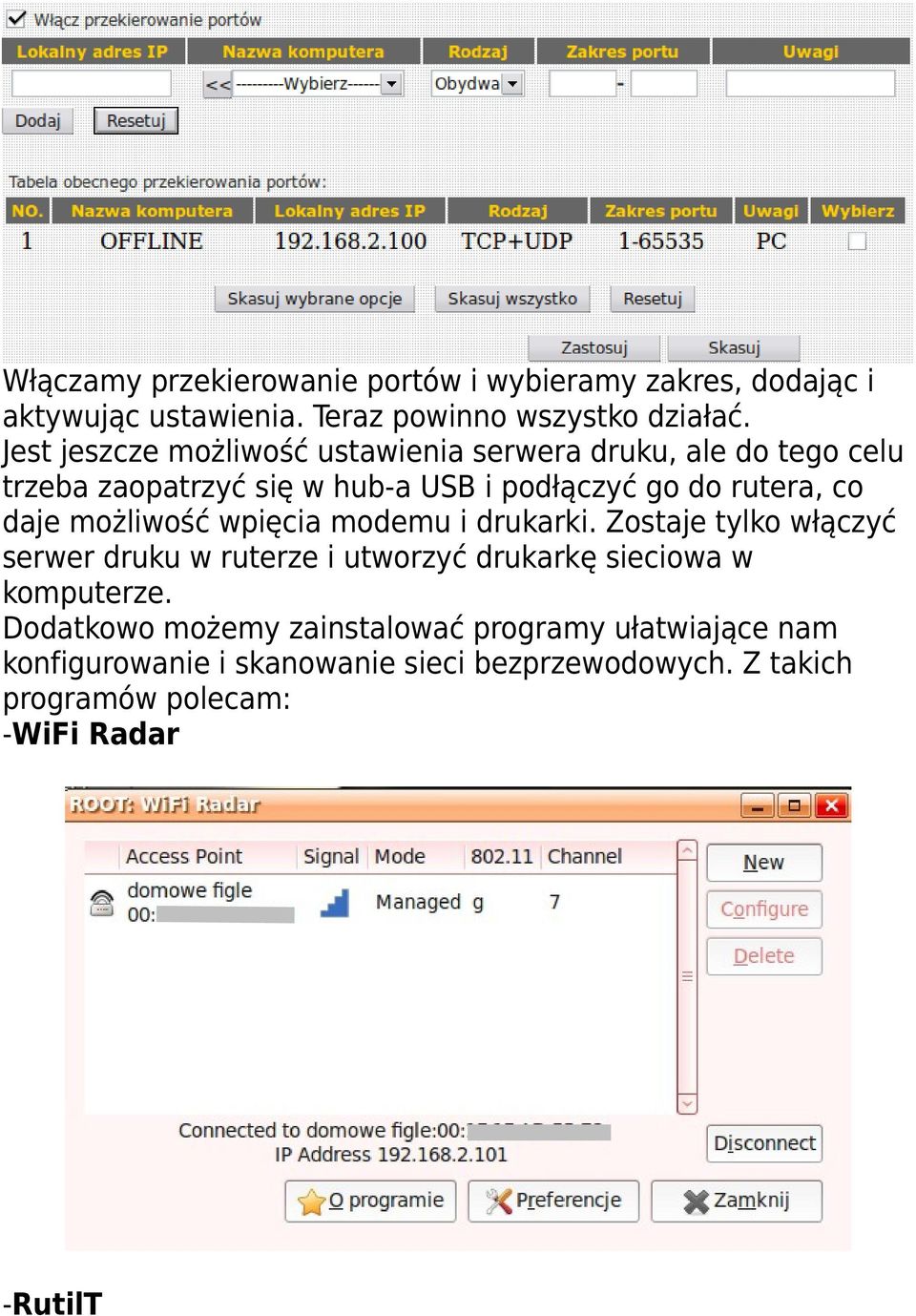

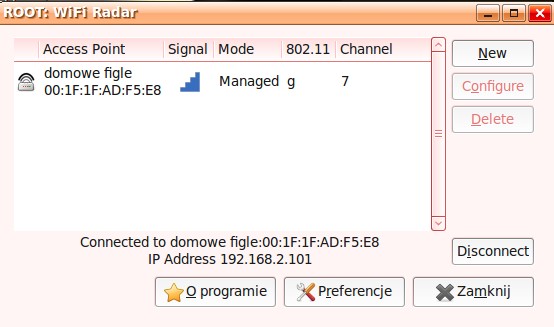

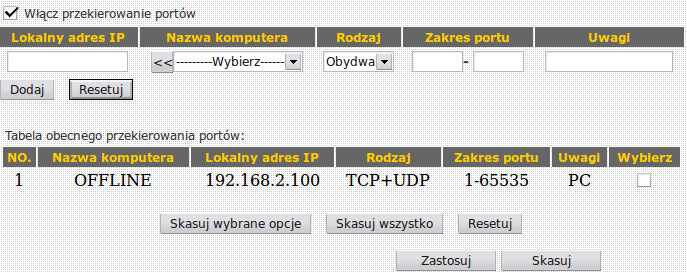

12 Włączamy przekierowanie portów i wybieramy zakres, dodając i aktywując ustawienia. Teraz powinno wszystko działać. Jest jeszcze możliwość ustawienia serwera druku, ale do tego celu trzeba zaopatrzyć się w hub-a USB i podłączyć go do rutera, co daje możliwość wpięcia modemu i drukarki. Zostaje tylko włączyć serwer druku w ruterze i utworzyć drukarkę sieciowa w komputerze. Dodatkowo możemy zainstalować programy ułatwiające nam konfigurowanie i skanowanie sieci bezprzewodowych. Z takich programów polecam: -WiFi Radar -RutilT

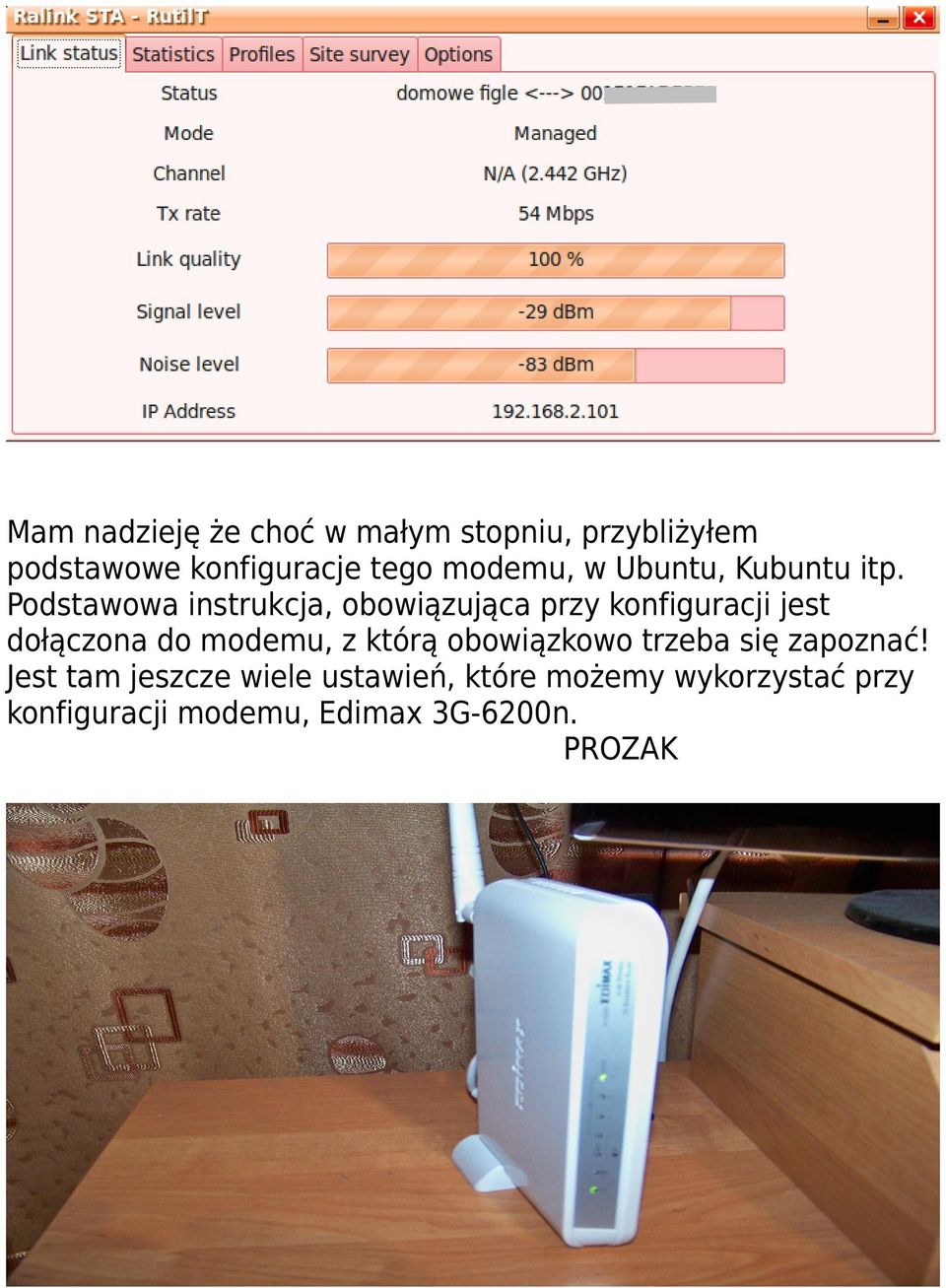

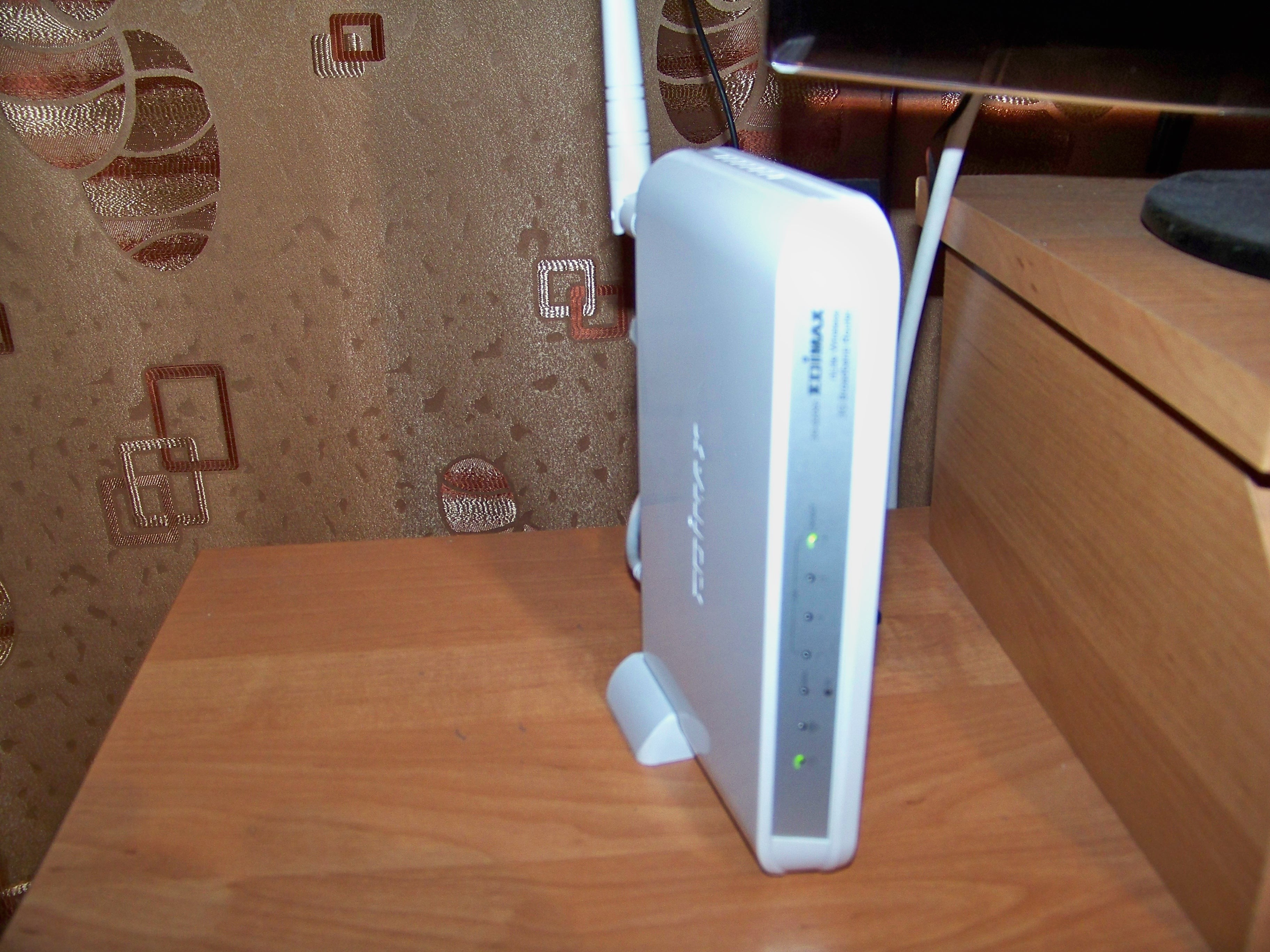

13 Mam nadzieję że choć w małym stopniu, przybliżyłem podstawowe konfiguracje tego modemu, w Ubuntu, Kubuntu itp. Podstawowa instrukcja, obowiązująca przy konfiguracji jest dołączona do modemu, z którą obowiązkowo trzeba się zapoznać! Jest tam jeszcze wiele ustawień, które możemy wykorzystać przy konfiguracji modemu, Edimax 3G-6200n. PROZAK
