1 BRANŻA ELEKTRYCZNA

2 1 SPIS ZAWARTOŚCI 1. ZAŁĄCZNIKI 1.1. Oświadczenie projektantów Zaświadczenie OIIB Decyzja o nadaniu uprawnień. 2. OPIS TECHNICZNY 2.1. Przedmiot opracowania Podstawa opracowania Przedmiot i zakres projektu Charakterystyka techniczna Instalacje ochrony przeciwporażeniowej Ochrona przepięciowa Uwagi końcowe Informacja dotycząca bezpieczeństwa i ochrony zdrowia 8 3. RYSUNKI Plan instalacji parter E Schemat rozdzielnicy E2 4. WYNIKI OBLICZEŃ OŚWIETLENIA ZESTAWIENIE MATERIAŁÓW Zbiorcze zestawienie materiałów 25

3 2 2. OPIS TECHNICZNY 2.1. Przedmiot opracowania Niniejsze opracowanie stanowi projekt budowlany wewnętrznych instalacji elektrycznych w budynku kontenera socjalnego Punktu Gromadzenia Odpadów Problemowych przy ul. 28 Czerwca 1956 roku w Poznaniu Podstawa opracowania Podstawę opracowania stanowią: - zlecenie inwestora, - podkłady architektoniczne, - uzgodnienia z użytkownikiem, - ustalenia lokalizacyjne, - obowiązujące przepisy i normy, 2.3. Przedmiot i zakres projektu Przedmiotem opracowania jest projekt budowlany wewnętrznych instalacji elektrycznych w budynku kontenera socjalnego Punktu Gromadzenia Odpadów Problemowych przy ul. 28 Czerwca 1956 roku w Poznaniu. Zakres projektu obejmuje: Rozdzielnicę nn, Instalację gniazd wtykowych, Instalację oświetlenia, 2.4. Charakterystyka techniczna Budynek jest obiektem modułowym projektowanym jako rozbudowa istniejącego kontenera socjalnego. Niniejszy projekt przewiduje wykonanie kompletnej nowej instalacji elektrycznej. W projekcie przewidziano zastosowanie przewodów i kabli typu YDY-żo, YKY o następujących przekrojach: przekrój przewodu [mm 2 ] zastosowanie 1,5 Obwody oświetlenia 2,5 Obwody gniazd wtykowych Instalacje w budynku przewidziano do wykonania w układzie TN-C-S (pięcioprzewodowym w części 3-fazowej i trójprzewodowym w części 1-fazowej) z zastosowaniem przewodów typu YDY-żo o następujących przekrojach: - 2,5 mm 2 dla obwodów gniazd wtykowych, - 1,5 mm 2 dla obwodów oświetleniowych. Wszystkie instalacje wykonać jako ukryte pod systemem suchej zabudowy wnętrz. Szczegółowy dobór i lokalizację opraw oświetleniowych i osprzętu pokazano na planach instalacji. Przewody należy układać na sufitach i ścianach w liniach prostych, dla ścian w pasach o szerokości 30 cm w strefie dolnej 15 cm od podłogi lub górnej 15 cm od sufitu. Przewody mocować do ścian i sufitu za pomocą systemowych rozwiązań, klejów, taśm lub specjalnych gwoździ.

4 3 Przekroje i typy przewodów i kabli dla poszczególnych obwodów zostały pokazane na schemacie instalacji. W WC oraz pomieszczeniu sanitarnym itp. pomieszczeniach stosować osprzęt w wykonaniu min. IP44. a) Instalowanie osprzętu. Osprzęt instalować na wysokości od posadzki: - łączniki 1,2 1,4 m, - gniazda wtykowe 0,2 m nad listwą przypodłogową, - gniazda wtykowe w łazienkach, szatniach na wys. 1,2 1,4 m, - rozdzielnie - 1,8m (górna krawędź rozdzielni). b) Instalacja gniazd wtykowych. Obwody gniazd wtyczkowych wykonać przewodami YDY-żo 3 x 2,5 mm 2. Rozprowadzenie na tynku w listwach kablowych. Łącznie gniazd wtykowych między sobą jest szeregowe bez użycia puszek rozgałęźnych. Stosować gniazda wtykowe pojedyncze lub podwójne ze stykiem ochronnym PE. W łazienkach i kotłowni gniazda wtykowe muszą być szczelne: 2 x 16 A + PE z wieczkiem odchylanym (IP44) c) Instalacja oświetlenia Instalację oświetleniową wykonać przewodami typu: YDY-żo o przekroju 1,5 mm 2. Osprzęt p.t. typowy. Przewiduje się wykonanie oświetlenia awaryjnego. Oświetlenie to zapewni bezpieczne opuszczenie budynku w wypadku zagrożenia. Oprawy oświetlenia awaryjnego z oznaczeniem mają wbudowany moduł pozwalający na utrzymanie oświetlenia przez ok., 2 do 3 godz. Lokalizacja opraw pokazana jest na planach instalacji. Oprawy światła awaryjnego spełniają podwójną rolę, to znaczy,w normalnych warunkach świecą dając światło w ciągu opraw zwykłych. Dopiero po zaniku napięcia najczęściej jedno ze źródeł oświetlenia przejmuje rolę oświetlenia awaryjnego. Należy pamiętać by do opraw oświetlenia awaryjnego dochodził dodatkowo jeden przewód L" nie przerywany. Obliczenia parametrów oświetlenia pod kątem zgodności z wymaganiami zawartymi w PN-EN dokonano w oparciu o program komputerowy DIALUX, a uzyskane wyniki pokazano na planach instalacji. d) Rozdzielnia Projektowana rozdzielnia RG zawiera wszystkie elementy wymagane dla projektowanych instalacji. Schemat rozdzielni pokazano na rys. E3. Rozdzielnię należy zamontować w miejscu pokazanym na planie instalacji rys. E1. W projekcie przewidziano wyposażenie firmy MOELLER. Dopuszcza się stosowanie aparatury różnych firm o nie gorszych parametrach technicznych. Dla rozdzielni elektrycznej, muszą być uwzględnione następujące zasady: Szafa (rozdzielnica) typu zamkniętego metalowa zabezpieczona przed korozją lub z tworzywa, szczelna na pyły. Przednia ściana rozdzielnicy może być wyposażona w jedne lub kilkoro drzwi, z uszczelką, zamykana na zasuwę lub klucz. Zakłada się, że rozdzielnia będzie zawierała tylko układy zasilane z sieci energetycznej (brak zasilania rezerwowego dwustronnego z generatorów lub

5 4 UPS-ów. Odpowiednich rozmiarów kieszeń na rysunki należy zaplanować od wewnętrznej strony drzwi. Całe wyposażenie musi być zainstalowane na wspornikach z profili oraz łatwo dostępne od przodu szafy, w celu jego zamocowania, podłączenia, konserwacji lub ewentualnej wymiany. Każde urządzenie musi być oznakowane, informacją o odbiorniku zgodnie ze schematem; oznakowanie to w sposób jednoznaczny określa nazwę zasilanych pomieszczeń lub urządzeń. Przekroje przewodów wewnątrz szafy nie mogą być w żadnym przypadku mniejsze od przekrojów kabli wychodzących do odbiorów. Dostęp do przedziałów kablowych i do przewodów musi być możliwy od przodu szafy. Identyfikacja kolorystyczna obwodów głównych (połączenia energetyczne) musi być zgodna z obowiązującymi normami: - niebieski dla zera - zielono-żółty dla uziemienia - wszystkie kolory dla fazy za wyjątkiem niebieskiego, popielatego, zielonego żółtego lub koloru podwójnego. Wszystkie zakończenia przewodów elastycznych muszą być wyposażone w odpowiednie końcówki zaciskowe. Wszystkie przewody muszą być ponumerowane, oznakowanie musi być zgodne z rysunkami i schematami wykonawczymi ( powykonawczymi ). Przewody zewnętrzne zaleca się podłączać do odbiorników za pośrednictwem szyn, z łatwym dostępem w przypadku dużych przekrojów przewodów, lub poprzez główną listwę zaciskową z zaciskami numerowanymi. Podłączenia przewodów (kabli użytkowych) na listwach zaciskowych muszą być odpowiednio ułożone i zaopatrzone w pętlę. Przewody muszą być zabezpieczone przed ryzykiem uszkodzenia izolacji na poziomie wejścia do szafy. Wejścia przewodów należy wykonać przy pomocy kołnierzy lub elementów podobnych. Na całej długości należy zamontować szynę miedzianą przeznaczoną do podłączenia uziomu dla całości, a także dla podłączenia poszczególnych odbiorów; w żadnym przypadku nie dopuszcza się grupowania kilku przewodów uziemiających na jednym zacisku. Uziemienie drzwi, w przypadku zainstalowania w nich urządzeń elektrycznych, należy wykonać za pośrednictwem splotu miedzianego ocynowanego przy śrubach mocujących. Poszczególne aparaty, a przede wszystkim wyłączniki, należy wyposażyć w osłony zacisków. W szafie należy odpowiednio przewidzieć przestrzeń rezerwową rzędu minimum 5% dla każdego pola. Należy podjąć wszystkie środki, aby praca poszczególnych urządzeń elektrycznych nie była narażona na zakłócenia elektromagnetyczne (praca elementów mocy) lub mechaniczne (drgania). Wszystkie obwody muszą być zrównoważone na wszystkich fazach i uporządkowane funkcyjnie: gniazda wtykowe, oświetlenie inne zastosowania.

6 5 e) Stosowane materiały i wyposażenie. Stosowane materiały i urządzenia muszą być nowe, najlepszej jakości, o parametrach dostosowanych do czynników zewnętrznych, na których działanie mogą być wystawione, a także dokładnie odpowiadać warunkom niezbędnym do prawidłowego wykonania powierzonych robót oraz do poprawnego funkcjonowania całej instalacji, przy czym niniejsze wyszczególnienie nie jest ograniczające. Stosowane materiały i urządzenia muszą posiadać odpowiednie deklaracje zgodności lub certyfikaty dopuszczające do stosowania ich w budownictwie. f) Zabezpieczenie robót Wykonawca zapewnia przez cały okres trwania robót, aż do momentu odbioru, skuteczne zabezpieczenie wszystkich robót i urządzeń przez siebie wykonywanych lub instalowanych. Elementy narażone na uszkodzenie powinny zostać osłonięte warstwą ochronną aż do chwili odbioru robót. g) Dobór aparatury i osprzętu Dobór elementów uwzględnia temperaturę otoczenia, w jakiej umiejscowione są trasy kablowe i aparatura elektryczna, dopuszczalne natężenia zgodne ze stopniem nagrzewania się są takie, jak przewiduje norma PN-IEC :2003 oraz zalecenia producentów. Do obliczeń przyjęto znormalizowane napięcie i częstotliwość: V/ V + N + Uziemienie - Częstotliwość: 50 Hz - Układ sieciowy: TN-S (Punkt zerowy uziemiony i masy w punkcie zerowym) - Współczynnik mocy: tgφ = 0,4 Wyposażenie przewidziane do zastosowania dobrano odpowiednio do czynników, które mogą stanowić dla niego zagrożenie w związku z miejscem zamontowania urządzeń; w razie konieczności należy przewidzieć dodatkowe zabezpieczenie (szafy, rozdzielnice) Instalacje ochrony przeciwporażeniowej Jako system ochrony dodatkowej od porażeń prądem elektrycznym w wyniku dotyku pośredniego należy stosować zgodnie z normą PN-IEC szybkie wyłączenie zasilania /układ sieci TN-C-S/. Układ zasilania w budynku TN-S zrealizowany za pomocą rozprowadzenia w całym budynku przewodu ochronnego PE oraz stosowania wyłączników różnicowoprądowych o prądzie zadziałania 30 ma. Styki ochronne gniazd wtykowych należy połączyć z przewodem PE. Ponadto w pomieszczeniach takich jak: łazienki i WC należy wykonać miejscowe połączenia wyrównawcze, do których należy przyłączyć metalowe części wyposażenia instalacyjnego, jak rury, konstrukcje. Miejscowe połączenia wyrównawcze należy z kolei połączyć z połączeniem głównym zlokalizowanym w RG i z uziomem Ochrona przepięciowa Jako dodatkową ochronę urządzeń technicznych przed skutkami przepięć pochodzącymi od wyładowań atmosferycznych lub przepięć łączeniowych przewidziano zainstalowanie w rozdzielni warystorowych ograniczników przepięć. Rezystancja uziemienia ograniczników przepięć powinna wynosić R 10 Ω.

7 Uwagi końcowe Całość prac wykonać zgodnie z projektem oraz obowiązującymi przepisami i normami, ze ścisłym przestrzeganiem zasad i przepisów BHP. Przed oddaniem urządzeń do eksploatacji przeprowadzić obowiązujące badania i pomiary potwierdzone odpowiednimi protokółami.

8 Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Sieć nn - wykonanie połączeń w rozdzielniach; - wprowadzenie i podłączenie projektowanych kabli i przewodów oraz połączenie urządzeń instalacji; - wykonanie pomiarów kontrolnych i załączenie napięcia. Wykaz istniejących obiektów : - budynki sąsiednie, - budynek gospodarczy, - drogi dojazdowe Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - istniejące instalacje nn Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót, określające skalę i rodzaje zagrożeń oraz miejsce i czas wystąpienia: - zagrożenie porażenia prądem elektrycznym przy odłączaniu i załączaniu napięcia; - zagrożenie porażenia prądem elektrycznym przy uszkodzeniu izolacji; - zagrożenie przy pracy ręcznymi maszynami i urządzeniami elektrycznymi; Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: PODSTAWOWE ZASADY BEZPIECZEŃSTWA PRACY PRZY URZĄDZENIACH ELEKTROENERGETYCZNYCH Pracownicy wykonujący prace przy urządzeniach elektroenergetycznych muszą posiadać odpowiednie zaświadczenia kwalifikacyjne i powinni być przeszkoleni w zakresie ratowania osób porażonych prądem elektrycznym. Prace przy urządzeniach elektrycznych wykonywać po wyłączeniu spod napięcia zgodnie z wymaganiami bezpieczeństwa i higieny pracy przy urządzeniach elektroenergetycznych; BEZPIECZEŃSTWA PRACY PRZY STOSOWANIU SPRZĘTU CIĘŻKIEGO UWAGI: - używać materiały dopuszczone do stosowania w budownictwie; - prace wykonać zgodnie z projektem branżowym, planem bioz i obowiązującymi przepisami PN/E, PBUE oraz BHP. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - drogi dojazdowe powinny być przejezdne, zabrania się składowania na nich materiałów, gromadzenia sprzętu itp. - na placu budowy w widocznym miejscu powinien znajdować się sprzęt p.poż. - umieszczenie we wszelkich, widocznych miejscach, tablic ostrzegawczoinformacyjnych. Opracował: mgr inż. Andrzej Półról

9 8 Normy i przepisy związane: PN-IEC :2000 PN-EN 61140:2003U PN-IEC :2003 PN-IEC :2003 PN-IEC :2003 PN-IEC AC: 1994 PN-EC 12665:2003 PN-EN :2003U PN-91/E ,20 PN-89/E PN-87/E PN-76/E Międzynarodowy słownik terminologiczny elektryki - Instalacje elektryczne w obiektach - Ochrona przed porażeniem prądem elektrycznym - Wspólne aspekty instalacji i urządzeń - Instalacje elektryczne w obiektach Dobór i montaż wyposażenia elektrycznego - Obciążalność prądowa długotrwa-ła przewodów - Instalacje elektryczne w obiektach - Dobór i montaż wyposażenia elektrycznego Oprawy oświetleniowe i instalacje oświetleniowe - Instalacje elektryczne w obiektach - Dobór i montaż wyposażenia elektrycznego Urządzenia do ochrony przed przepięciami - Szafy i tablice rozdzielcze niskiego napięcia. Próby. - Światło i oświetlenie Podstawowe terminy oraz kryteria określenia wymagań dotyczących oświetlenia - Oświetlenie wnętrz światłem elektrycznym - Bezpieczniki sieciowe topikowe niskiego napięcia. - Barwa lampek kontrolnych i przycisków. - Kable elektryczne dla zastosowań ogólnych mocowane na stałe. Kable izolowane i w osłonach okrągłych z poliwinylu. - Kable elektryczne w izolacji termoplastycznej. Ustawa z dnia r. Prawo Budowlane (Dz.U. z 2006 r. nr.156, poz.1118 z późn. zm.) Ustawa z dnia r. o ochronie przeciwpożarowej (Dz. U. Nr 81/1991, poz. 351), Ustawa z dnia r. o ochronie i kształtowaniu środowiska z późniejszymi zmianami Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie warunków technicznych użytkowania budynków z późniejszymi zmianami, Ustawa z dnia r. Prawo ochrony środowiska (Dz. U. Nr 62 poz. 627). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie warunków technicznych użytkowania budynków z późniejszymi zmianami, Ustawa z dnia r. Prawo ochrony środowiska (Dz. U. Nr 62 poz. 627). Ustawa z dnia 16 kwietnia 2004 r. o wyrobach. (Dz.U. 2004, nr 92, póz. 881) Rozporządzenie Ministra Infrastruktury z dnia 14 maja 2004 r. w sprawie kontroli wyrobów wprowadzonych do obrotu (Dz.U. 2004, nr 130, póz. 1386) Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów oraz sposobu znakowania ich znakiem budowlanym C. Rozporządzeniem Ministra Infrastruktury z dnia r - w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót.

10 9 3. Rysunki

11

12

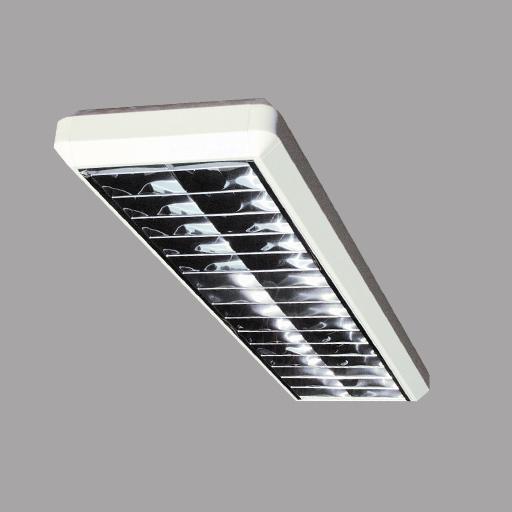

13 Rozbudowa Punktu Gromadzenia Odpadów Problemowych / Lista opraw 1 Ilość ESSystem 0039 HP 018/01 Numer artykułu: 0039 Strumień świetlny opraw: 1260 lm Moc opraw: W Klasyfikacja oświetleń CIE: 81 Kod Flux CIE: Wyposażenie: 3 x A CL 40 (Czynnik korekcyjny 1.000). 3 Ilość ESSystem DN140 Numer artykułu: Strumień świetlny opraw: 3300 lm Moc opraw: 45.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x Definiowany przez Użytkownika (Czynnik korekcyjny 1.000). 2 Ilość ESSystem 7070 SDS 236 EVG Numer artykułu: 7070 Strumień świetlny opraw: 6700 lm Moc opraw: 76.0 W Klasyfikacja oświetleń CIE: 77 Kod Flux CIE: Wyposażenie: 2 x L 36 W/ (Czynnik korekcyjny 1.000). 1 Ilość ESSystem 7072 SDS 418 EVG Numer artykułu: 7072 Strumień świetlny opraw: 5 lm Moc opraw: 84.0 W Klasyfikacja oświetleń CIE: 86 Kod Flux CIE: Wyposażenie: 4 x L 18 W/ (Czynnik korekcyjny 1.000). 3 Ilość ESSystem 7216 SR258.V-AD EVG Numer artykułu: 7216 Strumień świetlny opraw: 10 lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 2 x L 58 W/ (Czynnik korekcyjny 1.000).

14 Rozbudowa Punktu Gromadzenia Odpadów Problemowych / Lista opraw 1 Ilość ESSystem 7368 SD 218 EVG Numer artykułu: 7368 Strumień świetlny opraw: 2700 lm Moc opraw: 42.0 W Klasyfikacja oświetleń CIE: 77 Kod Flux CIE: Wyposażenie: 2 x L 18 W/ (Czynnik korekcyjny 1.000). 5 Ilość ESSystem 7370 SD 258 EVG Numer artykułu: 7370 Strumień świetlny opraw: 10 lm Moc opraw: W Klasyfikacja oświetleń CIE: 77 Kod Flux CIE: Wyposażenie: 2 x L 58 W/ (Czynnik korekcyjny 1.000). 1 Ilość Thorn LO VIS 1x28w TC-DDEL HF E3 PC WHI IP65 [STD] Numer artykułu: Strumień świetlny opraw: 2050 lm Moc opraw: 26.0 W Klasyfikacja oświetleń CIE: 62 Kod Flux CIE: Wyposażenie: 1 x TC-DDEL (Czynnik korekcyjny 1.000).

15 1-Biuro / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:62 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 3 ESSystem 7216 SR258.V-AD EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 2.85 W/m²/100 lx (Powierzchnia podstawowa: m²)

16 2-Pom. gospodarcze / Podsumowanie 3.11 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:40 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 16 x 16 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 ESSystem 7070 SDS 236 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 6.36 W/m²/100 lx (Powierzchnia podstawowa: 6.22 m²)

17 3-Pom. sanitarne / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:20 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 ESSystem DN140 (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 3.55 W/m²/100 lx (Powierzchnia podstawowa: 3.06 m²)

18 4-Przedsionek / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:20 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 16 x 16 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 1 ESSystem 7368 SD 218 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = W/m²/100 lx (Powierzchnia podstawowa: 1.80 m²)

19 5-Korytarz / Podsumowanie m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m Wartości Lux, Skala 1:28 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 16 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 1 ESSystem 7370 SD 258 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 8.82 W/m²/100 lx (Powierzchnia podstawowa: 4.62 m²)

20 6-WC / Podsumowanie 1.26 m m Wysokość pomieszczenia: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:22 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (12) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 32 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 1 ESSystem 0039 HP 018/01 (1.000) ESSystem 7072 SDS 418 EVG (1.000) Thorn LO VIS 1x28w TC-DDEL HF E3 PC WHI IP65 [STD] (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = W/m²/100 lx (Powierzchnia podstawowa: 3.79 m²)

21 7-Szatnia brudna / Podsumowanie 2.58 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:34 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (10) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 64 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 1 ESSystem DN140 (1.000) ESSystem 7370 SD 258 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 5.25 W/m²/100 lx (Powierzchnia podstawowa: 7.73 m²)

22 8-Szatnia czysta z jadalnią / Podsumowanie 2.56 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:33 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 32 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 2 ESSystem 7370 SD 258 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 5.96 W/m²/100 lx (Powierzchnia podstawowa: 9.22 m²)

23 9-Pom. ochrony / Podsumowanie 2.06 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.77 Wartości Lux, Skala 1:27 Powierzchnia [%] E m [lx] E max / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 16 x 16 Punkty 0 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) [lm] P [W] 1 1 ESSystem 7370 SD 258 EVG (1.000) W sumie: Specyfikacja mocy przyłączeniowej: W/m² = 7.17 W/m²/100 lx (Powierzchnia podstawowa: 5.20 m²)

24 ZBIORCZE ZESTAWIENIE MATERIAŁÓW PARTER Grupa materriałów L.p. Wyszczególnienie Producent ilość Jedn dystrybutor całk. 1 YDY-żo 3x1,5mm YDY-żo 3x2,5mm Telefonika 3 YDY-żo 5x2,5mm YLY-żo 1x16mm 62 dla wyk. Poł. wyrównawczych 5 SR258.V-AD EVG SDS 236 EVG DN SD218 EVG ESSystem SD258 EVG HP 018/ SDS 418 EVG LO VIS 1x28 Thorn Gniazdo pt. podwójnne 1-faz Gniazdo pt. 1-faz Gniazdo 3-faz Wył. pt. jedno-bieg Wył. pt. dwu-bieg Wył. pt. schodowy Puszka pt. Φ Puszka pt. 85x105 rozgał Oprawy Osp przęt Rozdz Materiały Rozdzielnia RG - Pomieszczenie nr i funkcja m [kpl.] [sz zt.] kpl. 1-Biuro 2-Pom. Gospodarcze Zestawienie nie zawiera materiałów dodatkowych takich jak: śruby, nakrętki, podkładki, gwoździe, kołki rozporowe itp.,. taśma izolacyjna, kleje, gips, zaprawa, materiały do wykonania opisów i oznaczeń, farba, tawot i inne. 3-Pom. Sanitarne 4-Przedsionek 5-Korytarz 6-WC 7-Szatnia brudna 8-Szatnia czysta z jadalnią 9-Pom. Ochrony
