1 Instrukcja obs ugi Nr F.0 ROLLPROFI 3120 (Type 8411 : ) ROLLPROFI 3200 (Type 8412 : ) ROLLPROFI 3500 (Type 8414 : ) Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr. Prasa rolujπca

2 Szanowny uøytkowniku! Dokona eú znakomitego wyboru. Cieszymy sií z tego i gratulujemy, øe zdecydowa eú sií na Pottingera i Landsberg. Jako TwÛj partner techniczny oferujemy Ci najwyøszπ jakoúê oraz wydajnoúê po πczonπ z niezawodnym serwisem. W celu okreúlenia warunkûw pracy naszych maszyn, a nastípnie wykorzystania tych informacji w procesie ich udoskonalenia prosimy o podanie Twoich danych. Dane te pozwolπ nam informowaê CiÍ na bieøπco o nowych rozwiπzaniach technicznych w naszej firmie. OdpowiedzialnoúÊ cywilna za jakoúê produktu. Zgodnie z odpowiedzialnoúciπ cywilnπ producent i handlarz zobowiπzujπ sií przy sprzedaøy maszyny do przekazania przynaleønej jej instrukcji obs ugi oraz przeszkolenia jej uøytkownika zgodnie z przepisami dotyczπcymi obs ugi, bezpieczeòstwa oraz konserwacji urzπdzenia. Potwierdzeniem prawid owego przekazania maszyny wraz z przynaleønπ do niej instrukcjπ obs ugi jest "ProtokÛ przekazania". PoszczegÛlne czíúci tego protoko u otrzymujπ: - dokument "A" - podpisany naleøy wys ac do firmy Pottinger (w przypadku produktûw firmy Landsberg protokû naleøy wys aê na adres tej firmy) - dokument "B" pozostaje w firmie sprzedajπcej maszyní - dokument "C" otrzymuje klient UWAGA! W przypadku dalszego przekazania maszyny nowy nabywca musi otrzymaê instrukcjí obs ugi oraz zostaê przeszkolony w zakresie jej obs ugi. ALLG./BA SEITE 2 / 0000-

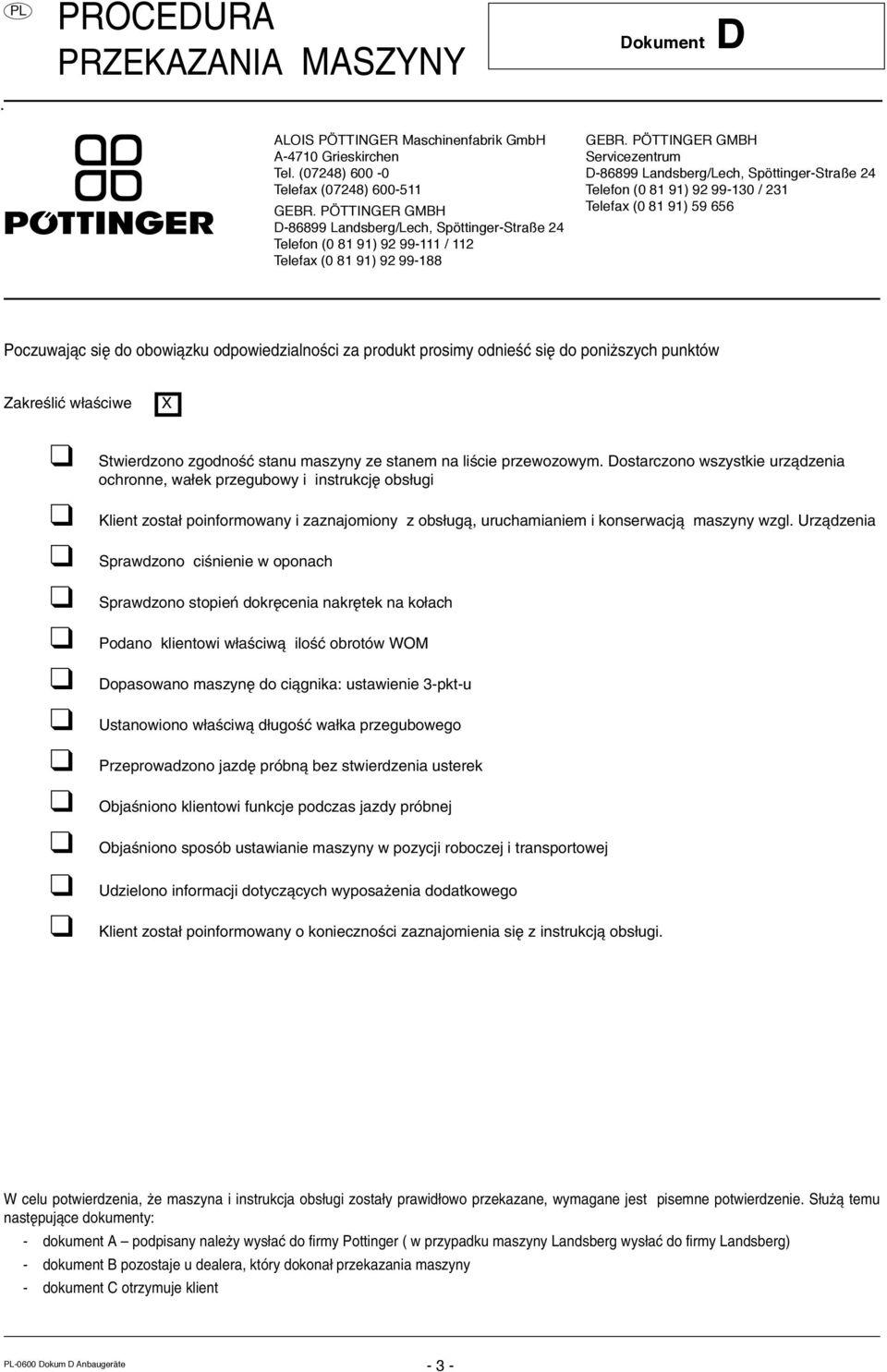

3 PROCEDURA PRZEKAZANIA MASZYNY Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Poczuwajπc sií do obowiπzku odpowiedzialnoúci za produkt prosimy odnieúê sií do poniøszych punktûw ZakreúliÊ w aúciwe X Stwierdzono zgodnoúê stanu maszyny ze stanem na liúcie przewozowym. Dostarczono wszystkie urzπdzenia ochronne, wa ek przegubowy i instrukcjí obs ugi Klient zosta poinformowany i zaznajomiony z obs ugπ, uruchamianiem i konserwacjπ maszyny wzgl. Urzπdzenia Sprawdzono ciúnienie w oponach Sprawdzono stopieò dokrícenia nakrítek na ko ach Podano klientowi w aúciwπ iloúê obrotûw WOM Dopasowano maszyní do ciπgnika: ustawienie 3-pkt-u Ustanowiono w aúciwπ d ugoúê wa ka przegubowego Przeprowadzono jazdí prûbnπ bez stwierdzenia usterek Objaúniono klientowi funkcje podczas jazdy prûbnej Objaúniono sposûb ustawianie maszyny w pozycji roboczej i transportowej Udzielono informacji dotyczπcych wyposaøenia dodatkowego Klient zosta poinformowany o koniecznoúci zaznajomienia sií z instrukcjπ obs ugi. W celu potwierdzenia, øe maszyna i instrukcja obs ugi zosta y prawid owo przekazane, wymagane jest pisemne potwierdzenie. S uøπ temu nastípujπce dokumenty: - dokument A ñ podpisany naleøy wys aê do firmy Pottinger ( w przypadku maszyny Landsberg wys aê do firmy Landsberg) - dokument B pozostaje u dealera, ktûry dokona przekazania maszyny - dokument C otrzymuje klient Dokum D Anbaugeräte - -

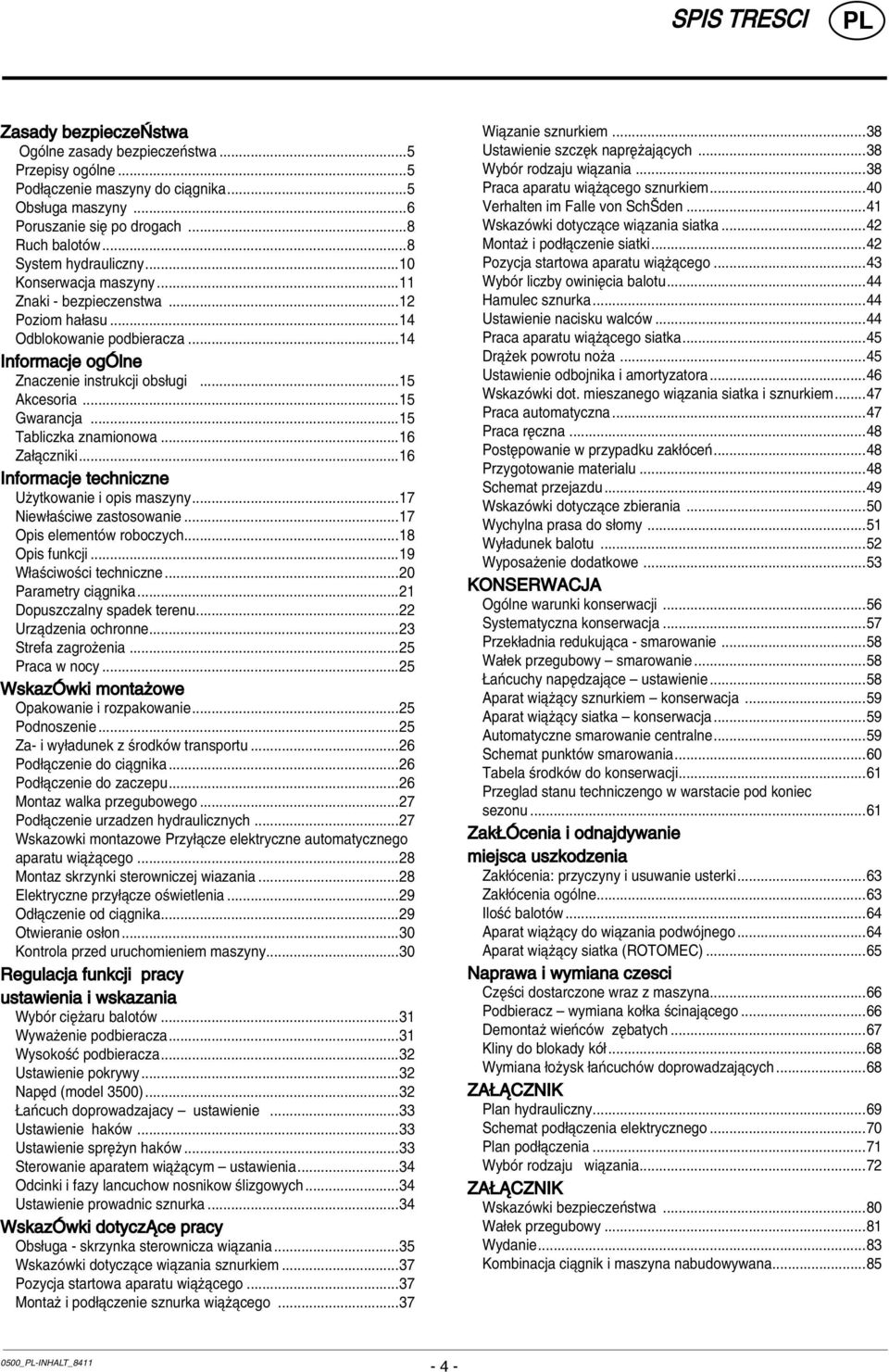

4 Spis tresci Zasady bezpiecze stwa OgÛlne zasady bezpieczeòstwa...5 Przepisy ogûlne...5 Pod πczenie maszyny do ciπgnika...5 Obs uga maszyny...6 Poruszanie sií po drogach...8 Ruch balotûw...8 System hydrauliczny...10 Konserwacja maszyny...11 Znaki - bezpieczenstwa...12 Poziom ha asu...14 Odblokowanie podbieracza...14 Informacje og lne Znaczenie instrukcji obs ugi...15 Akcesoria...15 Gwarancja...15 Tabliczka znamionowa...16 Za πczniki...16 Informacje techniczne Uøytkowanie i opis maszyny...17 Niew aúciwe zastosowanie...17 Opis elementûw roboczych...18 Opis funkcji...19 W aúciwoúci techniczne...20 Parametry ciπgnika...21 Dopuszczalny spadek terenu...22 Urzπdzenia ochronne...23 Strefa zagroøenia...25 Praca w nocy...25 Wskaz wki montaøowe Opakowanie i rozpakowanie...25 Podnoszenie...25 Za- i wy adunek z úrodkûw transportu...26 Pod πczenie do ciπgnika...26 Pod πczenie do zaczepu...26 Montaz walka przegubowego...27 Pod πczenie urzadzen hydraulicznych...27 Wskazowki montazowe Przy πcze elektryczne automatycznego aparatu wiπøπcego...28 Montaz skrzynki sterowniczej wiazania...28 Elektryczne przy πcze oúwietlenia...29 Od πczenie od ciπgnika...29 Otwieranie os on...30 Kontrola przed uruchomieniem maszyny...30 Regulacja funkcji pracy ustawienia i wskazania WybÛr ciíøaru balotûw...31 Wywaøenie podbieracza...31 WysokoúÊ podbieracza...32 Ustawienie pokrywy...32 NapÍd (model 3500)...32 aòcuch doprowadzajacy ñ ustawienie...33 Ustawienie hakûw...33 Ustawienie spríøyn hakûw...33 Sterowanie aparatem wiπøπcym ñ ustawienia...34 Odcinki i fazy lancuchow nosnikow úlizgowych...34 Ustawienie prowadnic sznurka...34 Wskaz wki dotycz ce pracy Obs uga - skrzynka sterownicza wiπzania...35 WskazÛwki dotyczπce wiπzania sznurkiem...37 Pozycja startowa aparatu wiπøπcego...37 Montaø i pod πczenie sznurka wiπøπcego...37 Wiπzanie sznurkiem...38 Ustawienie szczík napríøajπcych...38 WybÛr rodzaju wiπzania...38 Praca aparatu wiπøπcego sznurkiem...40 Verhalten im Falle von Schäden...41 WskazÛwki dotyczπce wiπzania siatka...42 Montaø i pod πczenie siatki...42 Pozycja startowa aparatu wiπøπcego...43 WybÛr liczby owiniícia balotu...44 Hamulec sznurka...44 Ustawienie nacisku walcûw...44 Praca aparatu wiπøπcego siatka...45 Drπøek powrotu noøa...45 Ustawienie odbojnika i amortyzatora...46 WskazÛwki dot. mieszanego wiπzania siatka i sznurkiem...47 Praca automatyczna...47 Praca ríczna...48 PostÍpowanie w przypadku zak ÛceÒ...48 Przygotowanie materialu...48 Schemat przejazdu...49 WskazÛwki dotyczπce zbierania...50 Wychylna prasa do s omy...51 Wy adunek balotu...52 Wyposaøenie dodatkowe...53 KONSERWACJA OgÛlne warunki konserwacji...56 Systematyczna konserwacja...57 Przek adnia redukujπca - smarowanie...58 Wa ek przegubowy ñ smarowanie...58 aòcuchy napídzajπce ñ ustawienie...58 Aparat wiπøπcy sznurkiem ñ konserwacja...59 Aparat wiπøπcy siatka ñ konserwacja...59 Automatyczne smarowanie centralne...59 Schemat punktûw smarowania...60 Tabela úrodkûw do konserwacji...61 Przeglad stanu techniczengo w warstacie pod koniec sezonu...61 Zak cenia i odnajdywanie miejsca uszkodzenia Zak Ûcenia: przyczyny i usuwanie usterki...63 Zak Ûcenia ogûlne...63 IloúÊ balotûw...64 Aparat wiπøπcy do wiπzania podwûjnego...64 Aparat wiπøπcy siatka (ROTOMEC)...65 Naprawa i wymiana czesci CzÍúci dostarczone wraz z maszyna...66 Podbieracz ñ wymiana ko ka úcinajπcego...66 Demontaø wieòcûw zíbatych...67 Kliny do blokady kû...68 Wymiana oøysk aòcuchûw doprowadzajπcych...68 ZA CZNIK Plan hydrauliczny...69 Schemat pod πczenia elektrycznego...70 Plan pod πczenia...71 WybÛr rodzaju wiπzania...72 ZA CZNIK WskazÛwki bezpieczeòstwa...80 Wa ek przegubowy...81 Wydanie...83 Kombinacja ciπgnik i maszyna nabudowywana _pl-inhalt_

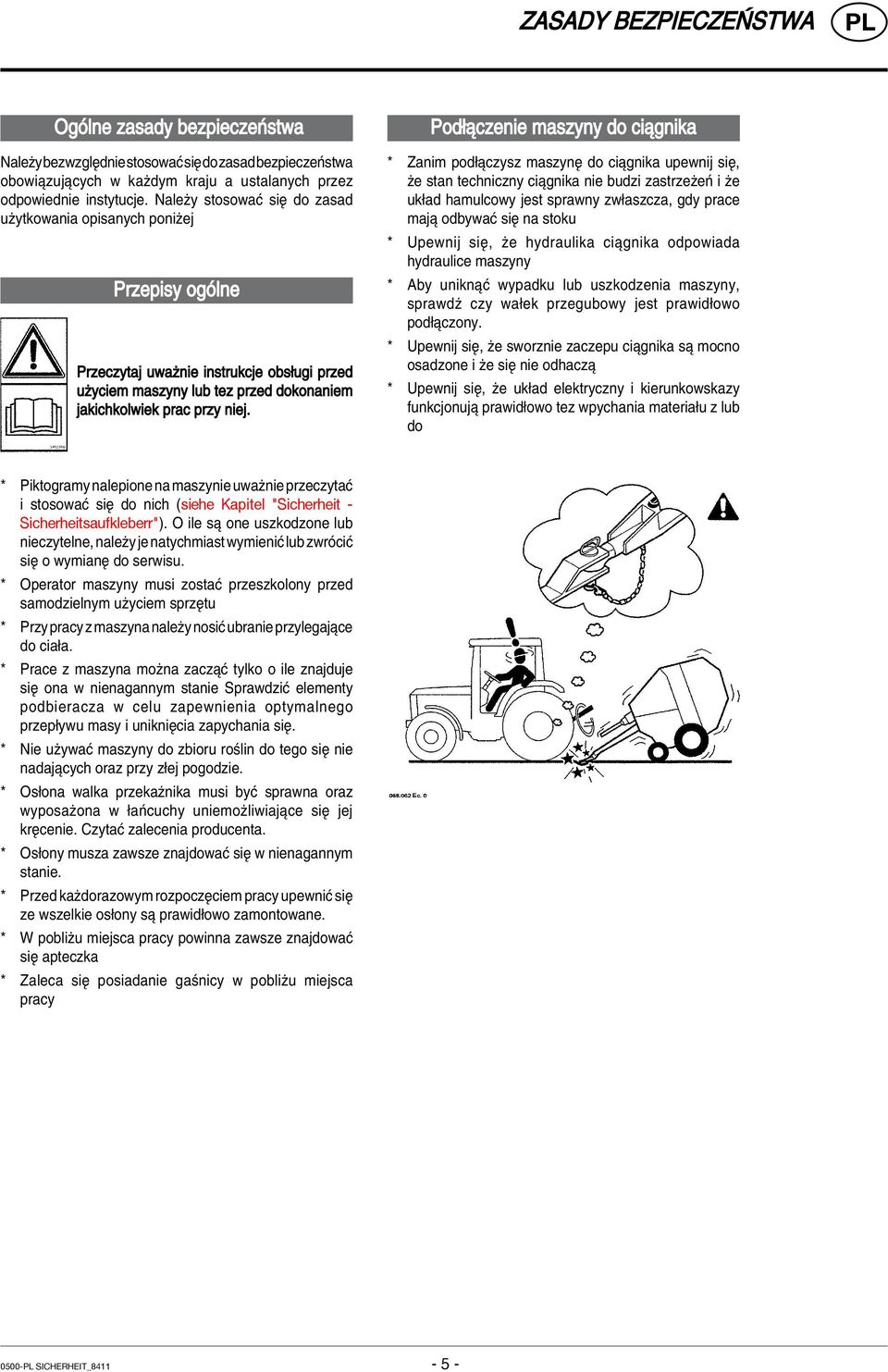

5 Zasady bezpiecze stwa OgÛlne zasady bezpieczeòstwa Naleøy bezwzglídnie stosowaê sií do zasad bezpieczeòstwa obowiπzujπcych w kaødym kraju a ustalanych przez odpowiednie instytucje. Naleøy stosowaê sií do zasad uøytkowania opisanych poniøej Przepisy ogûlne Przeczytaj uwaønie instrukcje obs ugi przed uøyciem maszyny lub tez przed dokonaniem jakichkolwiek prac przy niej. Pod πczenie maszyny do ciπgnika * Zanim pod πczysz maszyní do ciπgnika upewnij sií, øe stan techniczny ciπgnika nie budzi zastrzeøeò i øe uk ad hamulcowy jest sprawny zw aszcza, gdy prace majπ odbywaê sií na stoku * Upewnij sií, øe hydraulika ciπgnika odpowiada hydraulice maszyny * Aby uniknπê wypadku lub uszkodzenia maszyny, sprawdü czy wa ek przegubowy jest prawid owo pod πczony. * Upewnij sií, øe sworznie zaczepu ciπgnika sπ mocno osadzone i øe sií nie odhaczπ * Upewnij sií, øe uk ad elektryczny i kierunkowskazy funkcjonujπ prawid owo tez wpychania materia u z lub do * Piktogramy nalepione na maszynie uwaønie przeczytaê i stosowaê sií do nich (siehe Kapitel "Sicherheit - Sicherheitsaufkleberr"). O ile sπ one uszkodzone lub nieczytelne, naleøy je natychmiast wymieniê lub zwrûciê sií o wymianí do serwisu. * Operator maszyny musi zostaê przeszkolony przed samodzielnym uøyciem sprzítu * Przy pracy z maszyna naleøy nosiê ubranie przylegajπce do cia a. * Prace z maszyna moøna zaczπê tylko o ile znajduje sií ona w nienagannym stanie SprawdziÊ elementy podbieracza w celu zapewnienia optymalnego przep ywu masy i unikniícia zapychania sií. * Nie uøywaê maszyny do zbioru roúlin do tego sií nie nadajπcych oraz przy z ej pogodzie. * Os ona walka przekaünika musi byê sprawna oraz wyposaøona w aòcuchy uniemoøliwiajπce sií jej krícenie. CzytaÊ zalecenia producenta. * Os ony musza zawsze znajdowaê sií w nienagannym stanie. * Przed kaødorazowym rozpoczíciem pracy upewniê sií ze wszelkie os ony sπ prawid owo zamontowane. * W pobliøu miejsca pracy powinna zawsze znajdowaê sií apteczka * Zaleca sií posiadanie gaúnicy w pobliøu miejsca pracy sicherheit_

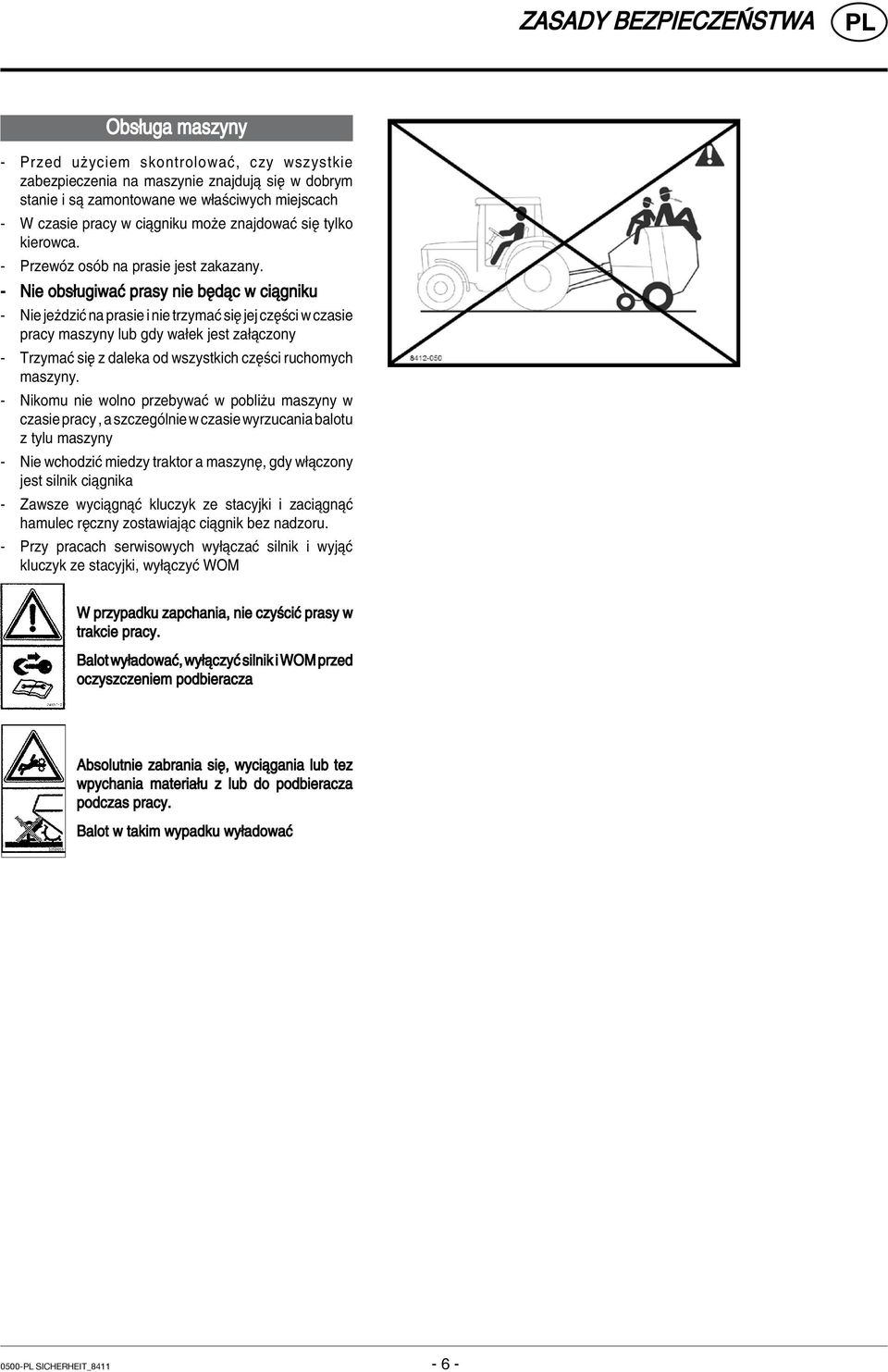

6 Zasady bezpiecze stwa Obs uga maszyny - Przed uøyciem skontrolowaê, czy wszystkie zabezpieczenia na maszynie znajdujπ sií w dobrym stanie i sπ zamontowane we w aúciwych miejscach - W czasie pracy w ciπgniku moøe znajdowaê sií tylko kierowca. - PrzewÛz osûb na prasie jest zakazany. - Nie obs ugiwaê prasy nie bídπc w ciπgniku - Nie jeüdziê na prasie i nie trzymaê sií jej czíúci w czasie pracy maszyny lub gdy wa ek jest za πczony - TrzymaÊ sií z daleka od wszystkich czíúci ruchomych maszyny. - Nikomu nie wolno przebywaê w pobliøu maszyny w czasie pracy, a szczegûlnie w czasie wyrzucania balotu z tylu maszyny - Nie wchodziê miedzy traktor a maszyní, gdy w πczony jest silnik ciπgnika - Zawsze wyciπgnπê kluczyk ze stacyjki i zaciπgnπê hamulec ríczny zostawiajπc ciπgnik bez nadzoru. - Przy pracach serwisowych wy πczaê silnik i wyjπê kluczyk ze stacyjki, wy πczyê WOM W przypadku zapchania, nie czyúciê prasy w trakcie pracy. Balot wy adowaê, wy πczyê silnik i WOM przed oczyszczeniem podbieracza Absolutnie zabrania sií, wyciπgania lub tez wpychania materia u z lub do podbieracza podczas pracy. Balot w takim wypadku wy adowaê sicherheit_

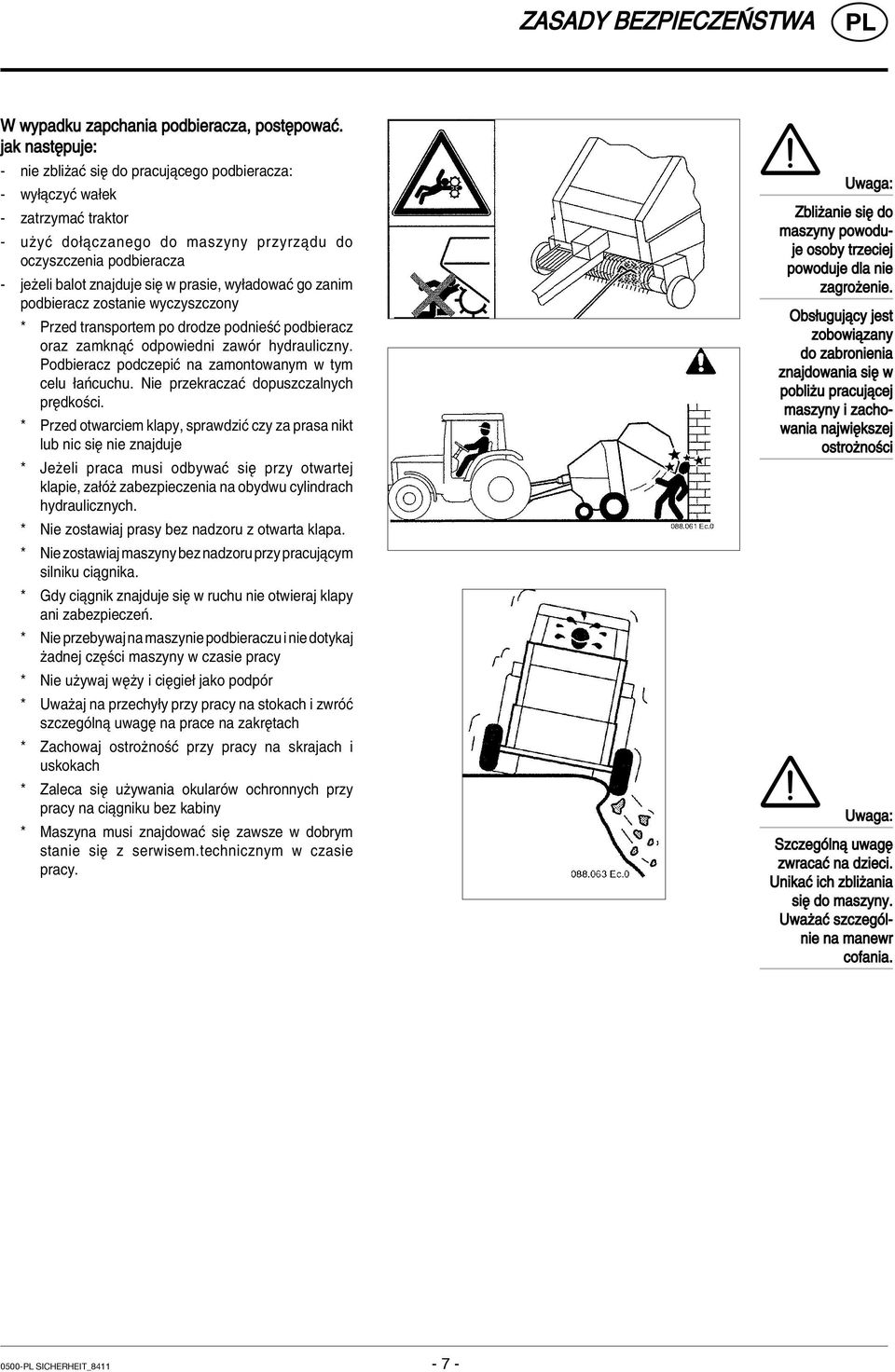

7 Zasady bezpiecze stwa W wypadku zapchania podbieracza, postípowaê. jak nastípuje: - nie zbliøaê sií do pracujπcego podbieracza: - wy πczyê wa ek - zatrzymaê traktor - uøyê do πczanego do maszyny przyrzπdu do oczyszczenia podbieracza - jeøeli balot znajduje sií w prasie, wy adowaê go zanim podbieracz zostanie wyczyszczony * Przed transportem po drodze podnieúê podbieracz oraz zamknπê odpowiedni zawûr hydrauliczny. Podbieracz podczepiê na zamontowanym w tym celu aòcuchu. Nie przekraczaê dopuszczalnych prídkoúci. * Przed otwarciem klapy, sprawdziê czy za prasa nikt lub nic sií nie znajduje * Jeøeli praca musi odbywaê sií przy otwartej klapie, za Ûø zabezpieczenia na obydwu cylindrach hydraulicznych. * Nie zostawiaj prasy bez nadzoru z otwarta klapa. * Nie zostawiaj maszyny bez nadzoru przy pracujπcym silniku ciπgnika. * Gdy ciπgnik znajduje sií w ruchu nie otwieraj klapy ani zabezpieczeò. * Nie przebywaj na maszynie podbieraczu i nie dotykaj øadnej czíúci maszyny w czasie pracy * Nie uøywaj wíøy i ciígie jako podpûr * Uwaøaj na przechy y przy pracy na stokach i zwrûê szczegûlnπ uwagí na prace na zakrítach * Zachowaj ostroønoúê przy pracy na skrajach i uskokach * Zaleca sií uøywania okularûw ochronnych przy pracy na ciπgniku bez kabiny * Maszyna musi znajdowaê sií zawsze w dobrym stanie sií z serwisem.technicznym w czasie pracy. Uwaga: Zbliøanie sií do maszyny powoduje osoby trzeciej powoduje dla nie zagroøenie. Obs ugujπcy jest zobowiπzany do zabronienia znajdowania sií w pobliøu pracujπcej maszyny i zachowania najwiíkszej ostroønoúci Uwaga: SzczegÛlnπ uwagí zwracaê na dzieci. UnikaÊ ich zbliøania sií do maszyny. UwaøaÊ szczegûlnie na manewr cofania sicherheit_

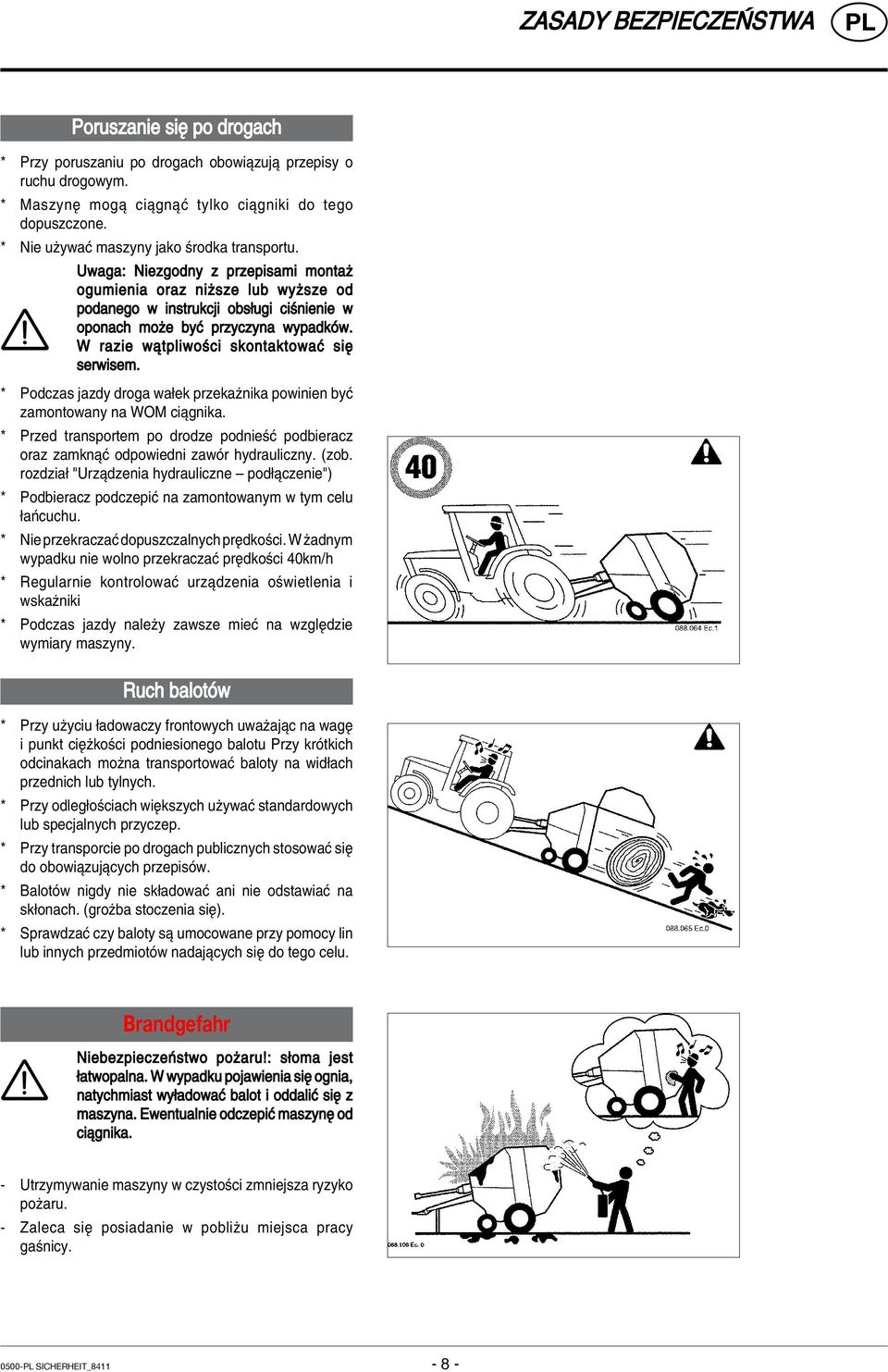

8 Zasady bezpiecze stwa Poruszanie sií po drogach * Przy poruszaniu po drogach obowiπzujπ przepisy o ruchu drogowym. * MaszynÍ mogπ ciπgnπê tylko ciπgniki do tego dopuszczone. * Nie uøywaê maszyny jako úrodka transportu. Uwaga: Niezgodny z przepisami montaø ogumienia oraz niøsze lub wyøsze od podanego w instrukcji obs ugi ciúnienie w oponach moøe byê przyczyna wypadkûw. W razie wπtpliwoúci skontaktowaê sií serwisem. * Podczas jazdy droga wa ek przekaünika powinien byê zamontowany na WOM ciπgnika. * Przed transportem po drodze podnieúê podbieracz oraz zamknπê odpowiedni zawûr hydrauliczny. (zob. rozdzia "Urzπdzenia hydrauliczne ñ pod πczenie") * Podbieracz podczepiê na zamontowanym w tym celu aòcuchu. * Nie przekraczaê dopuszczalnych prídkoúci. W øadnym wypadku nie wolno przekraczaê prídkoúci 40km/h * Regularnie kontrolowaê urzπdzenia oúwietlenia i wskaüniki * Podczas jazdy naleøy zawsze mieê na wzglídzie wymiary maszyny. Ruch balotûw * Przy uøyciu adowaczy frontowych uwaøajπc na wagí i punkt ciíøkoúci podniesionego balotu Przy krûtkich odcinakach moøna transportowaê baloty na wid ach przednich lub tylnych. * Przy odleg oúciach wiíkszych uøywaê standardowych lub specjalnych przyczep. * Przy transporcie po drogach publicznych stosowaê sií do obowiπzujπcych przepisûw. * BalotÛw nigdy nie sk adowaê ani nie odstawiaê na sk onach. (groüba stoczenia sií). * SprawdzaÊ czy baloty sπ umocowane przy pomocy lin lub innych przedmiotûw nadajπcych sií do tego celu. Brandgefahr NiebezpieczeÒstwo poøaru!: s oma jest atwopalna. W wypadku pojawienia sií ognia, natychmiast wy adowaê balot i oddaliê sií z maszyna. Ewentualnie odczepiê maszyní od ciπgnika. - Utrzymywanie maszyny w czystoúci zmniejsza ryzyko poøaru. - Zaleca sií posiadanie w pobliøu miejsca pracy gaúnicy sicherheit_

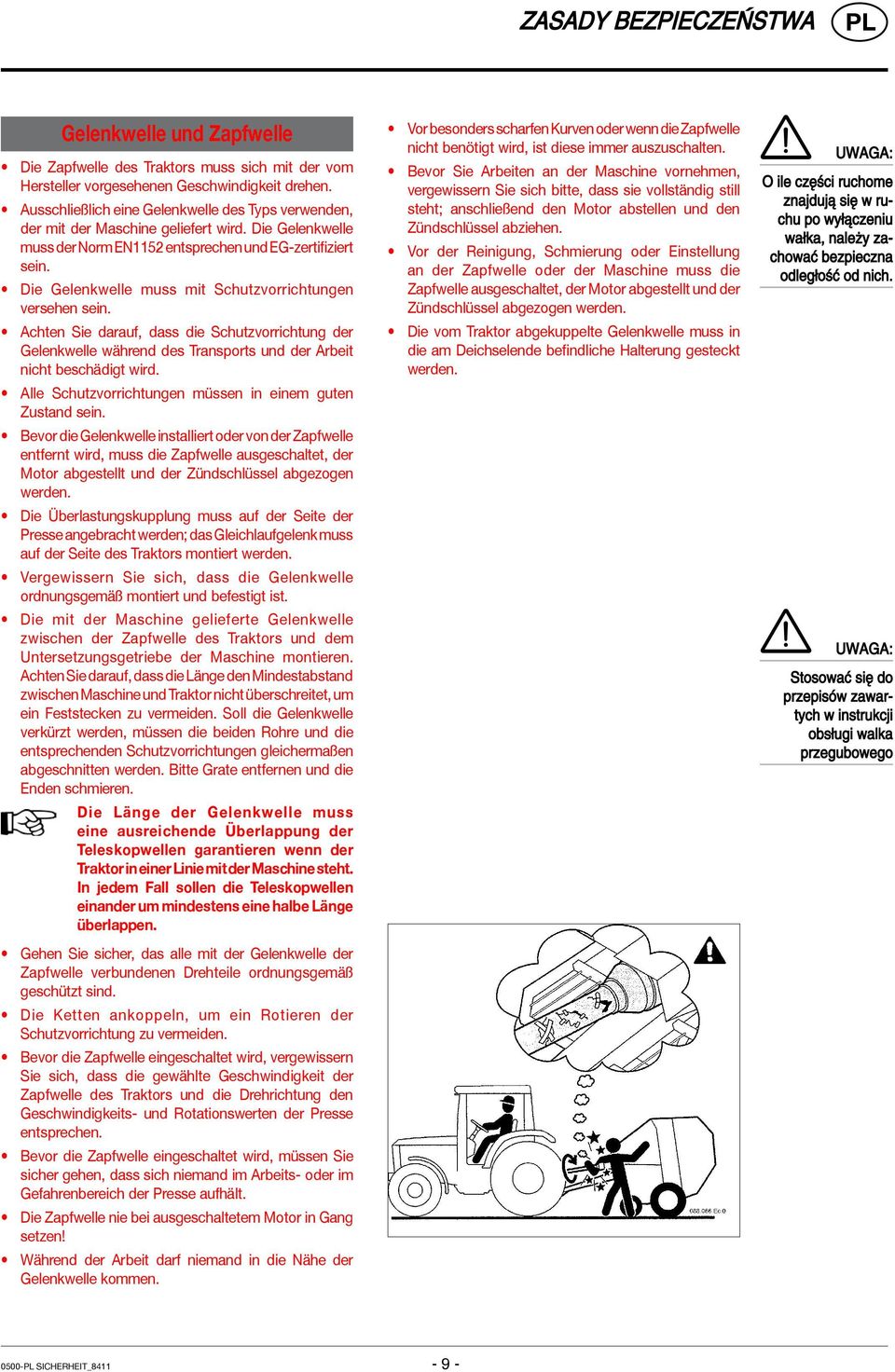

9 Zasady bezpiecze stwa Gelenkwelle und Zapfwelle Die Zapfwelle des Traktors muss sich mit der vom Hersteller vorgesehenen Geschwindigkeit drehen. Ausschließlich eine Gelenkwelle des Typs verwenden, der mit der Maschine geliefert wird. Die Gelenkwelle muss der Norm EN1152 entsprechen und EG-zertifiziert sein. Die Gelenkwelle muss mit Schutzvorrichtungen versehen sein. Achten Sie darauf, dass die Schutzvorrichtung der Gelenkwelle während des Transports und der Arbeit nicht beschädigt wird. Alle Schutzvorrichtungen müssen in einem guten Zustand sein. Bevor die Gelenkwelle installiert oder von der Zapfwelle entfernt wird, muss die Zapfwelle ausgeschaltet, der Motor abgestellt und der Zündschlüssel abgezogen werden. Die Überlastungskupplung muss auf der Seite der Presse angebracht werden; das Gleichlaufgelenk muss auf der Seite des Traktors montiert werden. Vergewissern Sie sich, dass die Gelenkwelle ordnungsgemäß montiert und befestigt ist. Die mit der Maschine gelieferte Gelenkwelle zwischen der Zapfwelle des Traktors und dem Untersetzungsgetriebe der Maschine montieren. Achten Sie darauf, dass die Länge den Mindestabstand zwischen Maschine und Traktor nicht überschreitet, um ein Feststecken zu vermeiden. Soll die Gelenkwelle verkürzt werden, müssen die beiden Rohre und die entsprechenden Schutzvorrichtungen gleichermaßen abgeschnitten werden. Bitte Grate entfernen und die Enden schmieren. Die Länge der Gelenkwelle muss eine ausreichende Überlappung der Teleskopwellen garantieren wenn der Traktor in einer Linie mit der Maschine steht. In jedem Fall sollen die Teleskopwellen einander um mindestens eine halbe Länge überlappen. Gehen Sie sicher, das alle mit der Gelenkwelle der Zapfwelle verbundenen Drehteile ordnungsgemäß geschützt sind. Die Ketten ankoppeln, um ein Rotieren der Schutzvorrichtung zu vermeiden. Bevor die Zapfwelle eingeschaltet wird, vergewissern Sie sich, dass die gewählte Geschwindigkeit der Zapfwelle des Traktors und die Drehrichtung den Geschwindigkeits- und Rotationswerten der Presse entsprechen. Bevor die Zapfwelle eingeschaltet wird, müssen Sie sicher gehen, dass sich niemand im Arbeits- oder im Gefahrenbereich der Presse aufhält. Die Zapfwelle nie bei ausgeschaltetem Motor in Gang setzen! Während der Arbeit darf niemand in die Nähe der Gelenkwelle kommen. Vor besonders scharfen Kurven oder wenn die Zapfwelle nicht benötigt wird, ist diese immer auszuschalten. Bevor Sie Arbeiten an der Maschine vornehmen, vergewissern Sie sich bitte, dass sie vollständig still steht; anschließend den Motor abstellen und den Zündschlüssel abziehen. Vor der Reinigung, Schmierung oder Einstellung an der Zapfwelle oder der Maschine muss die Zapfwelle ausgeschaltet, der Motor abgestellt und der Zündschlüssel abgezogen werden. Die vom Traktor abgekuppelte Gelenkwelle muss in die am Deichselende befindliche Halterung gesteckt werden. UWAGA: O ile czíúci ruchome znajdujπ sií w ruchu po wy πczeniu wa ka, naleøy zachowaê bezpieczna odleg oúê od nich. UWAGA: StosowaÊ sií do przepisûw zawartych w instrukcji obs ugi walka przegubowego sicherheit_

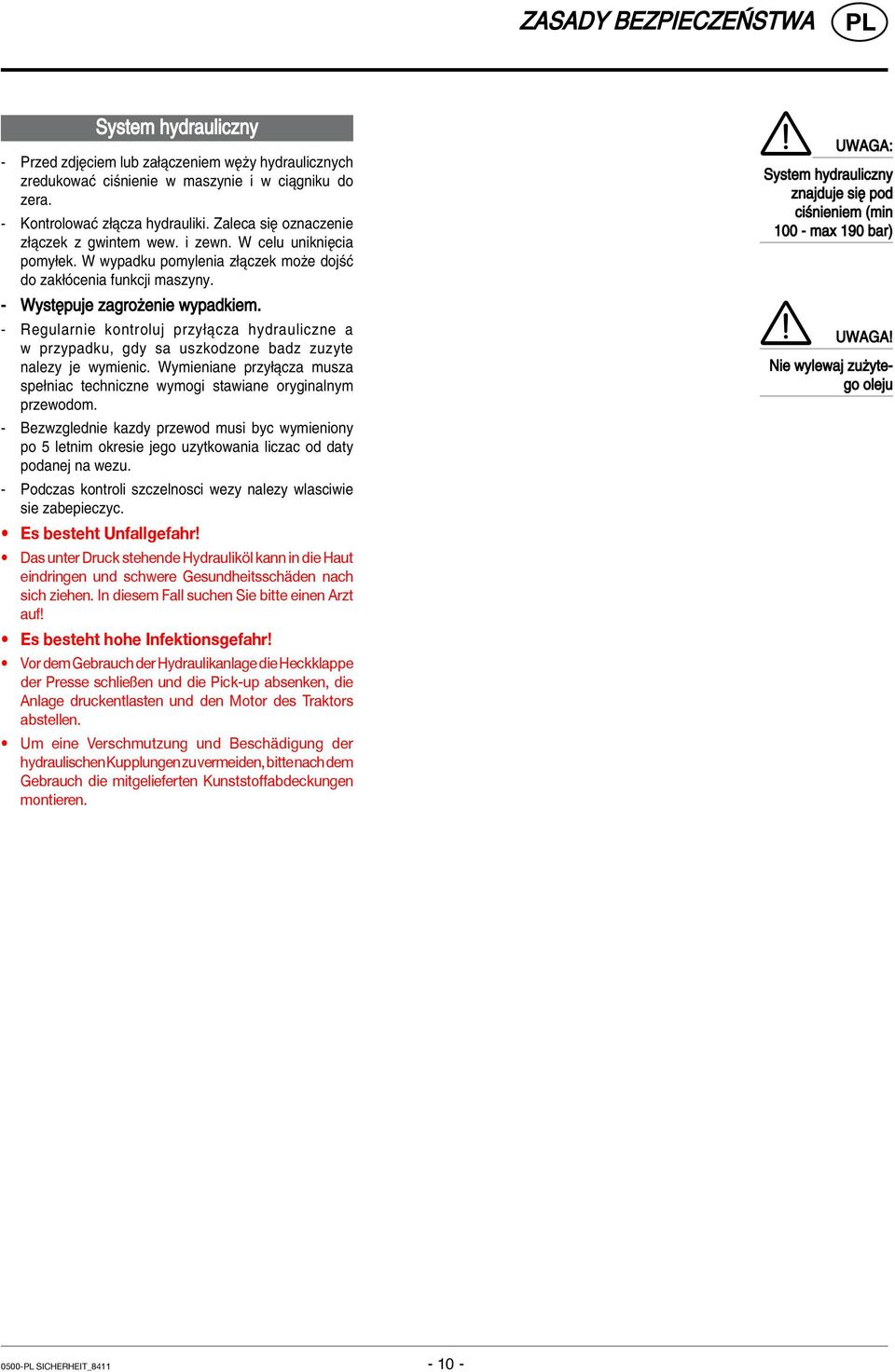

10 Zasady bezpiecze stwa System hydrauliczny - Przed zdjíciem lub za πczeniem wíøy hydraulicznych zredukowaê ciúnienie w maszynie i w ciπgniku do zera. - KontrolowaÊ z πcza hydrauliki. Zaleca sií oznaczenie z πczek z gwintem wew. i zewn. W celu unikniícia pomy ek. W wypadku pomylenia z πczek moøe dojúê do zak Ûcenia funkcji maszyny. - WystÍpuje zagroøenie wypadkiem. - Regularnie kontroluj przy πcza hydrauliczne a w przypadku, gdy sa uszkodzone badz zuzyte nalezy je wymienic. Wymieniane przy πcza musza spe niac techniczne wymogi stawiane oryginalnym przewodom. - Bezwzglednie kazdy przewod musi byc wymieniony po 5 letnim okresie jego uzytkowania liczac od daty podanej na wezu. - Podczas kontroli szczelnosci wezy nalezy wlasciwie sie zabepieczyc. Es besteht Unfallgefahr! Das unter Druck stehende Hydrauliköl kann in die Haut eindringen und schwere Gesundheitsschäden nach sich ziehen. In diesem Fall suchen Sie bitte einen Arzt auf! Es besteht hohe Infektionsgefahr! Vor dem Gebrauch der Hydraulikanlage die Heckklappe der Presse schließen und die Pick-up absenken, die Anlage druckentlasten und den Motor des Traktors abstellen. Um eine Verschmutzung und Beschädigung der hydraulischen Kupplungen zu vermeiden, bitte nach dem Gebrauch die mitgelieferten Kunststoffabdeckungen montieren. UWAGA: System hydrauliczny znajduje sií pod ciúnieniem (min max 190 bar) UWAGA! Nie wylewaj zuøytego oleju sicherheit_

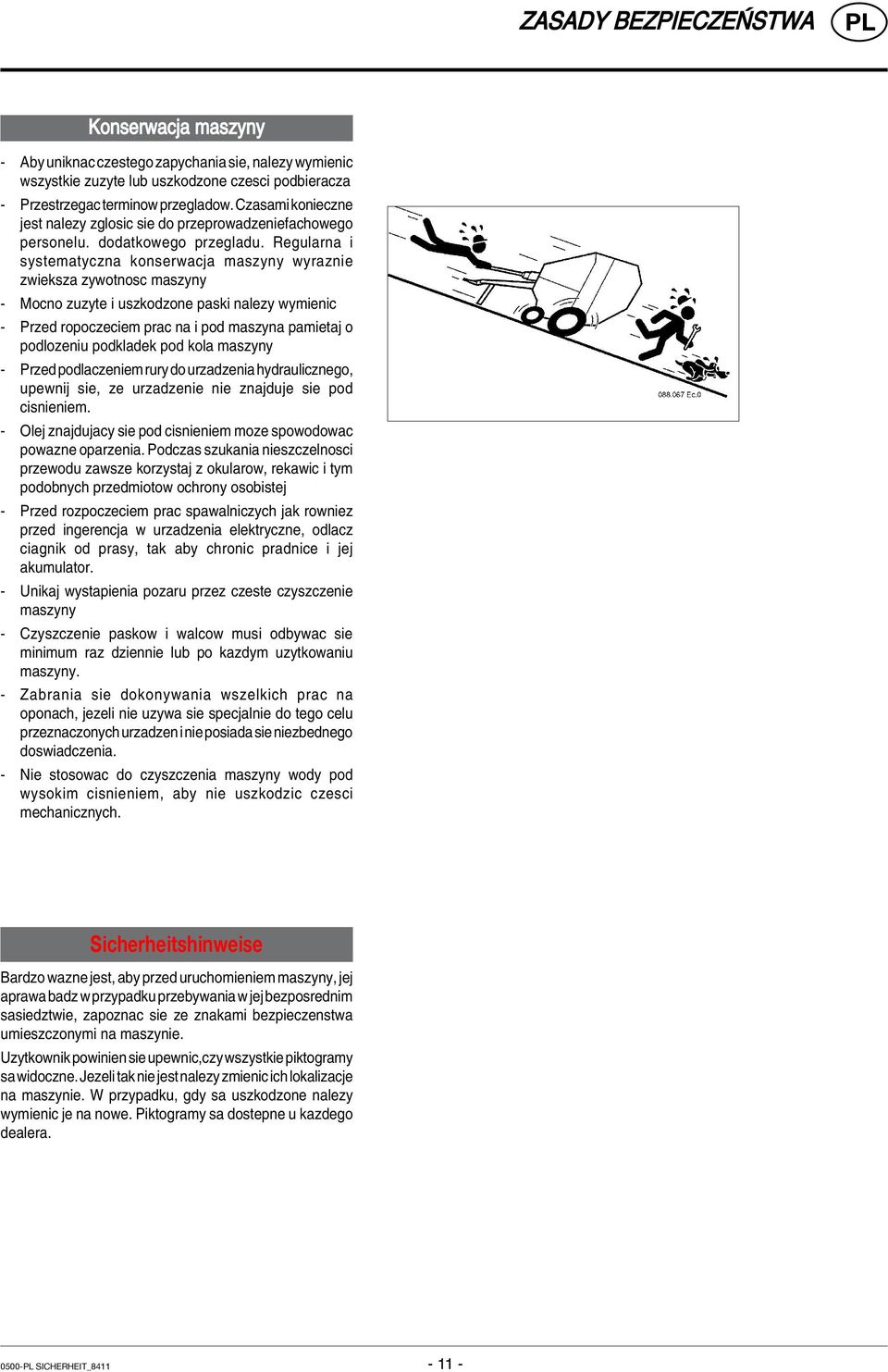

11 Zasady bezpiecze stwa Konserwacja maszyny - Aby uniknac czestego zapychania sie, nalezy wymienic wszystkie zuzyte lub uszkodzone czesci podbieracza - Przestrzegac terminow przegladow. Czasami konieczne jest nalezy zglosic sie do przeprowadzeniefachowego personelu. dodatkowego przegladu. Regularna i systematyczna konserwacja maszyny wyraznie zwieksza zywotnosc maszyny - Mocno zuzyte i uszkodzone paski nalezy wymienic - Przed ropoczeciem prac na i pod maszyna pamietaj o podlozeniu podkladek pod kola maszyny - Przed podlaczeniem rury do urzadzenia hydraulicznego, upewnij sie, ze urzadzenie nie znajduje sie pod cisnieniem. - Olej znajdujacy sie pod cisnieniem moze spowodowac powazne oparzenia. Podczas szukania nieszczelnosci przewodu zawsze korzystaj z okularow, rekawic i tym podobnych przedmiotow ochrony osobistej - Przed rozpoczeciem prac spawalniczych jak rowniez przed ingerencja w urzadzenia elektryczne, odlacz ciagnik od prasy, tak aby chronic pradnice i jej akumulator. - Unikaj wystapienia pozaru przez czeste czyszczenie maszyny - Czyszczenie paskow i walcow musi odbywac sie minimum raz dziennie lub po kazdym uzytkowaniu maszyny. - Zabrania sie dokonywania wszelkich prac na oponach, jezeli nie uzywa sie specjalnie do tego celu przeznaczonych urzadzen i nie posiada sie niezbednego doswiadczenia. - Nie stosowac do czyszczenia maszyny wody pod wysokim cisnieniem, aby nie uszkodzic czesci mechanicznych. Sicherheitshinweise Bardzo wazne jest, aby przed uruchomieniem maszyny, jej aprawa badz w przypadku przebywania w jej bezposrednim sasiedztwie, zapoznac sie ze znakami bezpieczenstwa umieszczonymi na maszynie. Uzytkownik powinien sie upewnic,czy wszystkie piktogramy sa widoczne. Jezeli tak nie jest nalezy zmienic ich lokalizacje na maszynie. W przypadku, gdy sa uszkodzone nalezy wymienic je na nowe. Piktogramy sa dostepne u kazdego dealera sicherheit_

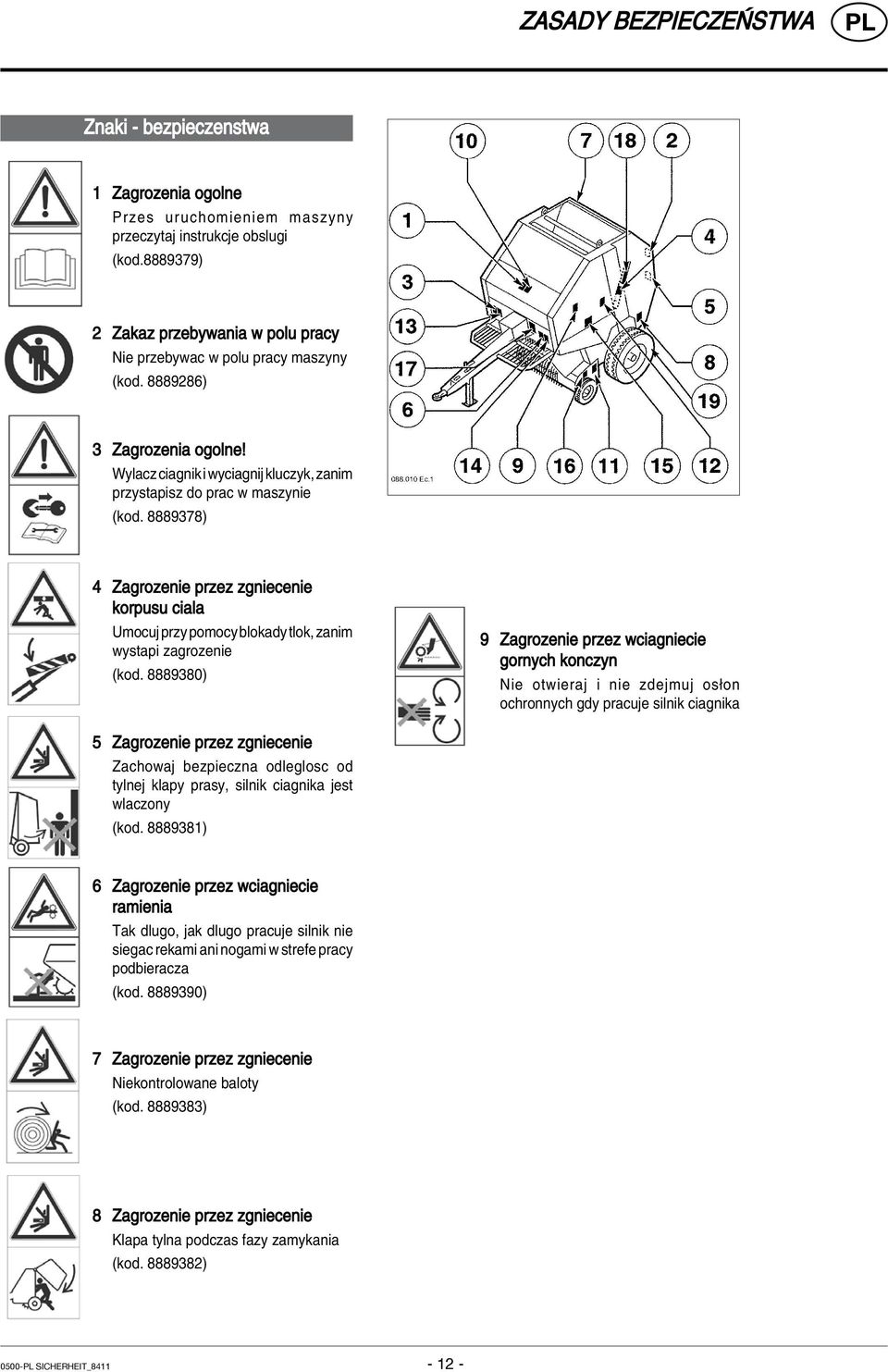

12 Zasady bezpiecze stwa Znaki - bezpieczenstwa 1 Zagrozenia ogolne Przes uruchomieniem maszyny przeczytaj instrukcje obslugi (kod ) 2 Zakaz przebywania w polu pracy Nie przebywac w polu pracy maszyny (kod ) 3 Zagrozenia ogolne! Wylacz ciagnik i wyciagnij kluczyk, zanim przystapisz do prac w maszynie (kod ) 4 Zagrozenie przez zgniecenie korpusu ciala Umocuj przy pomocy blokady tlok, zanim wystapi zagrozenie (kod ) 9 Zagrozenie przez wciagniecie gornych konczyn Nie otwieraj i nie zdejmuj os on ochronnych gdy pracuje silnik ciagnika 5 Zagrozenie przez zgniecenie Zachowaj bezpieczna odleglosc od tylnej klapy prasy, silnik ciagnika jest wlaczony (kod ) 6 Zagrozenie przez wciagniecie ramienia Tak dlugo, jak dlugo pracuje silnik nie siegac rekami ani nogami w strefe pracy podbieracza (kod ) 7 Zagrozenie przez zgniecenie Niekontrolowane baloty (kod ) 8 Zagrozenie przez zgniecenie Klapa tylna podczas fazy zamykania (kod ) sicherheit_

13 Zasady bezpiecze stwa 10 Zagrozenie przez wciagniecie gornych konczyn Nie otwieraj i nie zdejmuj oslon ochronnych, gdy pracuje silnik ciagnika (kod ) 17 Zagrozenie przez porazenie pradem Zachowaj szczegolna ostroznosc w poblizu kabli elektrycznych (kod ) 11 Zagrozenie przez wciagniecie ramienia Tak dlugo jak pracuje silnik, nie zblizaj rak do slimaka (kod ) 12 Zagrozenie przez odciecie palca lub reki Nie wkladaj rak w pole ciecia. Tak dlugo, jak pracuje silnik nie zdejmuj i nie otwieraj oslon ochronnych (kod ) 18 Urzπdzenia ochronne! (kod ) 19 Uwaga! Kola w pozycji transportowej ñ przed uruchomieniem maszyny odwroc kola 13 Zagrozenie przez zgniecenie Tak dlugo, jak pracuje silnik, zachowaj bezpieczna odleglosc od pola dzialania dyszla prasy. (kod ) 14 Zagrozenie przz zgniecenie Tak d ugo, jak pracuje silnik, zachowaj bezpieczna odleglosc od pola dzialania ciagnika (kod ) 15 Zagrozenie przez kontakt z cieczami hydraulicznymi Wystepujace pod cisnieniem ciecze moga wyprrysnac na skore powodujac ciezkie poparzenia. Wszelkie prace przeprowadzac przy wylaczonym silniku i zablokowaniej maszynie (kod ) 16 Zagrozenie przez obciecie i zgniecenie konczyn dolnych Zachowaj bezpieczna odleglosc od pracujacej maszyny (kod ) sicherheit_

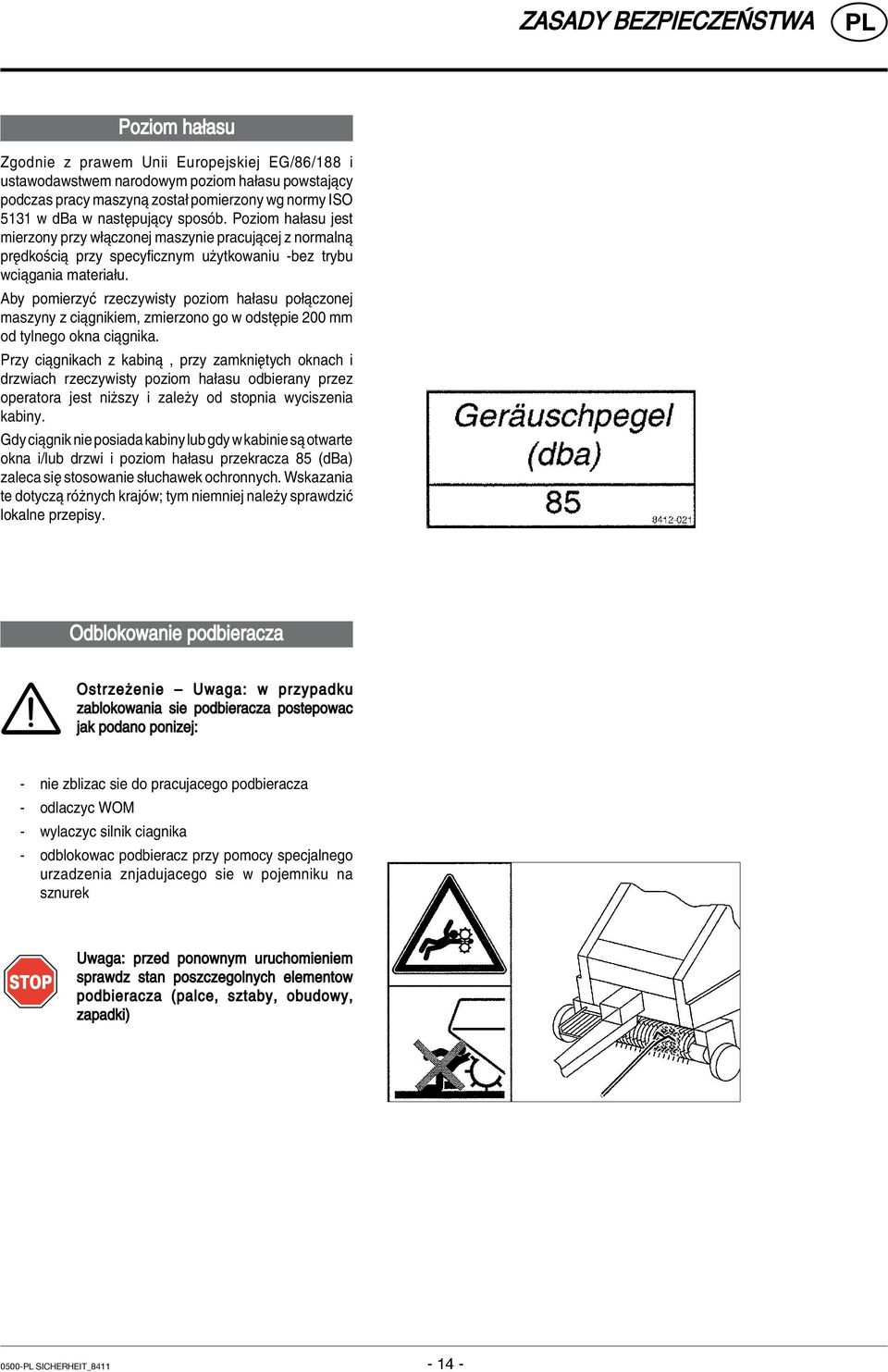

14 Zasady bezpiecze stwa Poziom ha asu Zgodnie z prawem Unii Europejskiej EG/86/188 i ustawodawstwem narodowym poziom ha asu powstajπcy podczas pracy maszynπ zosta pomierzony wg normy ISO 5131 w dba w nastípujπcy sposûb. Poziom ha asu jest mierzony przy w πczonej maszynie pracujπcej z normalnπ prídkoúciπ przy specyficznym uøytkowaniu -bez trybu wciπgania materia u. Aby pomierzyê rzeczywisty poziom ha asu po πczonej maszyny z ciπgnikiem, zmierzono go w odstípie 200 mm od tylnego okna ciπgnika. Przy ciπgnikach z kabinπ, przy zamkniítych oknach i drzwiach rzeczywisty poziom ha asu odbierany przez operatora jest niøszy i zaleøy od stopnia wyciszenia kabiny. Gdy ciπgnik nie posiada kabiny lub gdy w kabinie sπ otwarte okna i/lub drzwi i poziom ha asu przekracza 85 (dba) zaleca sií stosowanie s uchawek ochronnych. Wskazania te dotyczπ rûønych krajûw; tym niemniej naleøy sprawdziê lokalne przepisy. Odblokowanie podbieracza Ostrzeøenie ñ Uwaga: w przypadku zablokowania sie podbieracza postepowac jak podano ponizej: - nie zblizac sie do pracujacego podbieracza - odlaczyc WOM - wylaczyc silnik ciagnika - odblokowac podbieracz przy pomocy specjalnego urzadzenia znjadujacego sie w pojemniku na sznurek Uwaga: przed ponownym uruchomieniem sprawdz stan poszczegolnych elementow podbieracza (palce, sztaby, obudowy, zapadki) sicherheit_

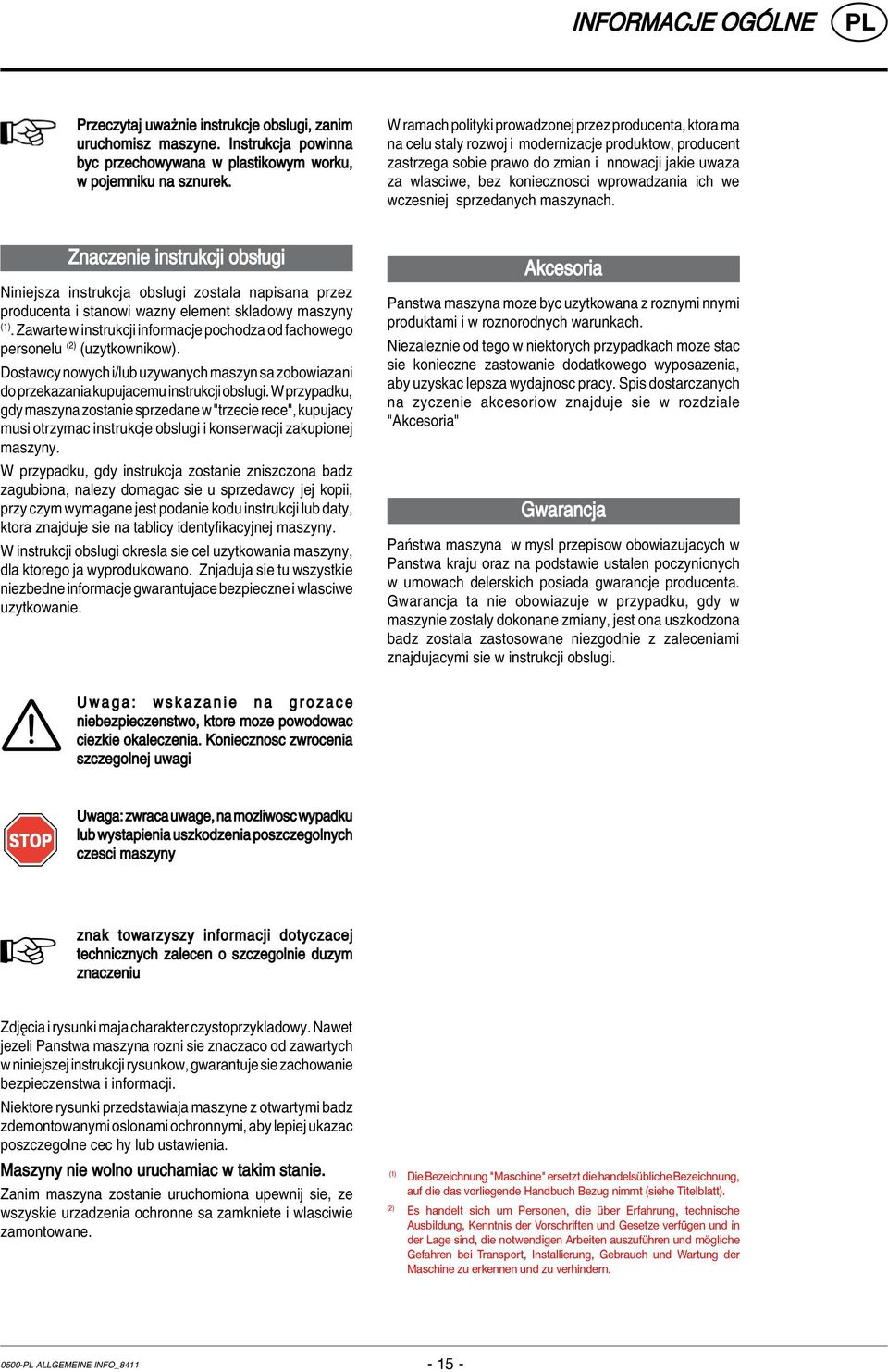

15 Informacje og lne Przeczytaj uwaønie instrukcje obslugi, zanim uruchomisz maszyne. Instrukcja powinna byc przechowywana w plastikowym worku, w pojemniku na sznurek. W ramach polityki prowadzonej przez producenta, ktora ma na celu staly rozwoj i modernizacje produktow, producent zastrzega sobie prawo do zmian i nnowacji jakie uwaza za wlasciwe, bez koniecznosci wprowadzania ich we wczesniej sprzedanych maszynach. Znaczenie instrukcji obs ugi Niniejsza instrukcja obslugi zostala napisana przez producenta i stanowi wazny element skladowy maszyny (1). Zawarte w instrukcji informacje pochodza od fachowego personelu (2) (uzytkownikow). Dostawcy nowych i/lub uzywanych maszyn sa zobowiazani do przekazania kupujacemu instrukcji obslugi. W przypadku, gdy maszyna zostanie sprzedane w "trzecie rece", kupujacy musi otrzymac instrukcje obslugi i konserwacji zakupionej maszyny. W przypadku, gdy instrukcja zostanie zniszczona badz zagubiona, nalezy domagac sie u sprzedawcy jej kopii, przy czym wymagane jest podanie kodu instrukcji lub daty, ktora znajduje sie na tablicy identyfikacyjnej maszyny. W instrukcji obslugi okresla sie cel uzytkowania maszyny, dla ktorego ja wyprodukowano. Znjaduja sie tu wszystkie niezbedne informacje gwarantujace bezpieczne i wlasciwe uzytkowanie. Akcesoria Panstwa maszyna moze byc uzytkowana z roznymi nnymi produktami i w roznorodnych warunkach. Niezaleznie od tego w niektorych przypadkach moze stac sie konieczne zastowanie dodatkowego wyposazenia, aby uzyskac lepsza wydajnosc pracy. Spis dostarczanych na zyczenie akcesoriow znajduje sie w rozdziale "Akcesoria" Gwarancja PaÒstwa maszyna w mysl przepisow obowiazujacych w Panstwa kraju oraz na podstawie ustalen poczynionych w umowach delerskich posiada gwarancje producenta. Gwarancja ta nie obowiazuje w przypadku, gdy w maszynie zostaly dokonane zmiany, jest ona uszkodzona badz zostala zastosowane niezgodnie z zaleceniami znajdujacymi sie w instrukcji obslugi. U w a g a : w s k a z a n i e n a g r o z a c e niebezpieczenstwo, ktore moze powodowac ciezkie okaleczenia. Koniecznosc zwrocenia szczegolnej uwagi Uwaga: zwraca uwage, na mozliwosc wypadku lub wystapienia uszkodzenia poszczegolnych czesci maszyny znak towarzyszy informacji dotyczacej technicznych zalecen o szczegolnie duzym znaczeniu ZdjÍcia i rysunki maja charakter czystoprzykladowy. Nawet jezeli Panstwa maszyna rozni sie znaczaco od zawartych w niniejszej instrukcji rysunkow, gwarantuje sie zachowanie bezpieczenstwa i informacji. Niektore rysunki przedstawiaja maszyne z otwartymi badz zdemontowanymi oslonami ochronnymi, aby lepiej ukazac poszczegolne cec hy lub ustawienia. Maszyny nie wolno uruchamiac w takim stanie. Zanim maszyna zostanie uruchomiona upewnij sie, ze wszyskie urzadzenia ochronne sa zamkniete i wlasciwie zamontowane. (1) Die Bezeichnung "Maschine" ersetzt die handelsübliche Bezeichnung, auf die das vorliegende Handbuch Bezug nimmt (siehe Titelblatt). (2) Es handelt sich um Personen, die über Erfahrung, technische Ausbildung, Kenntnis der Vorschriften und Gesetze verfügen und in der Lage sind, die notwendigen Arbeiten auszuführen und mögliche Gefahren bei Transport, Installierung, Gebrauch und Wartung der Maschine zu erkennen und zu verhindern Allgemeine info_

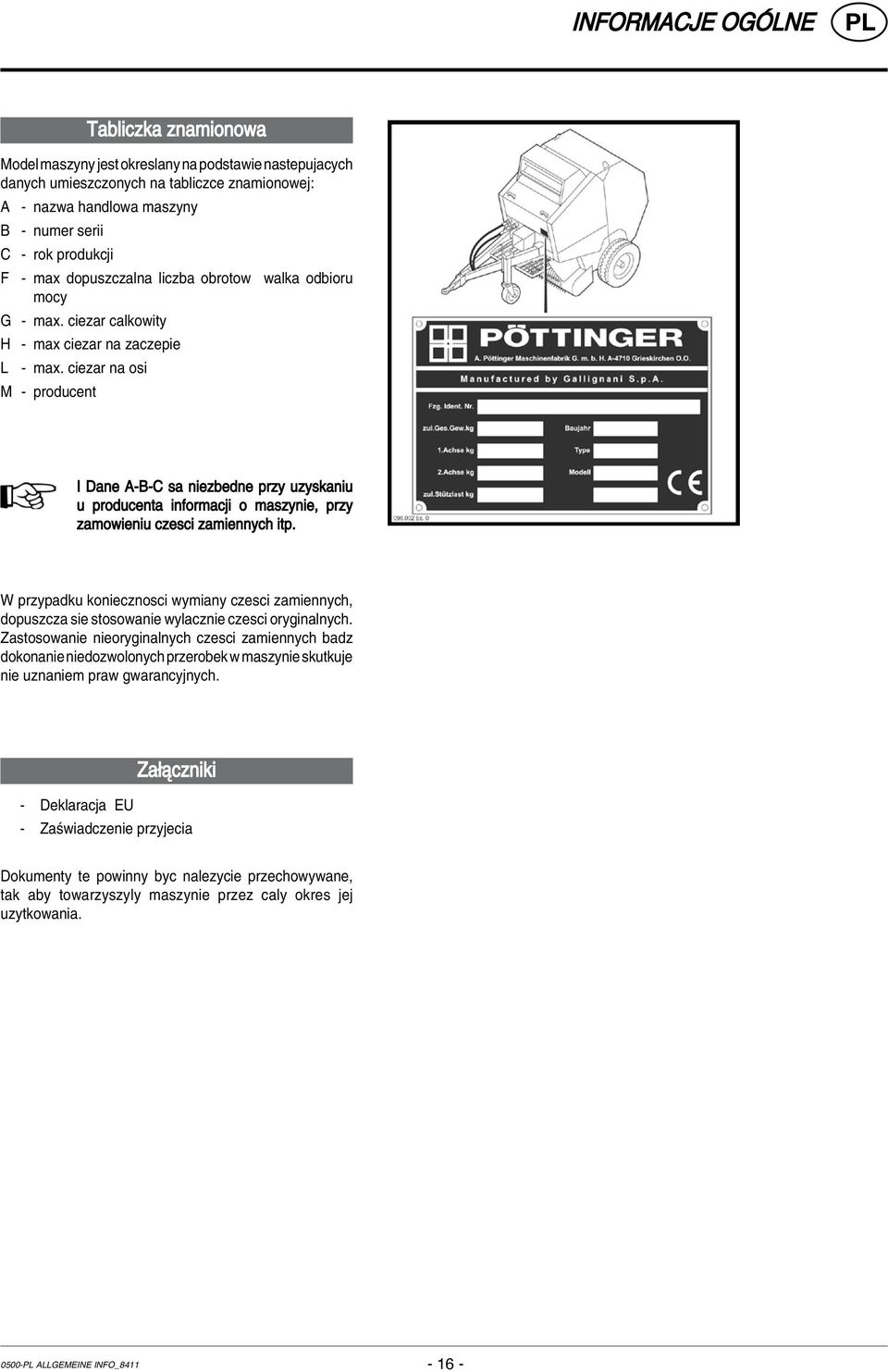

16 Informacje og lne Tabliczka znamionowa Model maszyny jest okreslany na podstawie nastepujacych danych umieszczonych na tabliczce znamionowej: A - nazwa handlowa maszyny B - numer serii C - rok produkcji F - max dopuszczalna liczba obrotow walka odbioru mocy G - max. ciezar calkowity H - max ciezar na zaczepie L - max. ciezar na osi M - producent I Dane A-B-C sa niezbedne przy uzyskaniu u producenta informacji o maszynie, przy zamowieniu czesci zamiennych itp. W przypadku koniecznosci wymiany czesci zamiennych, dopuszcza sie stosowanie wylacznie czesci oryginalnych. Zastosowanie nieoryginalnych czesci zamiennych badz dokonanie niedozwolonych przerobek w maszynie skutkuje nie uznaniem praw gwarancyjnych. Za πczniki - Deklaracja EU - Zaúwiadczenie przyjecia Dokumenty te powinny byc nalezycie przechowywane, tak aby towarzyszyly maszynie przez caly okres jej uzytkowania Allgemeine info_

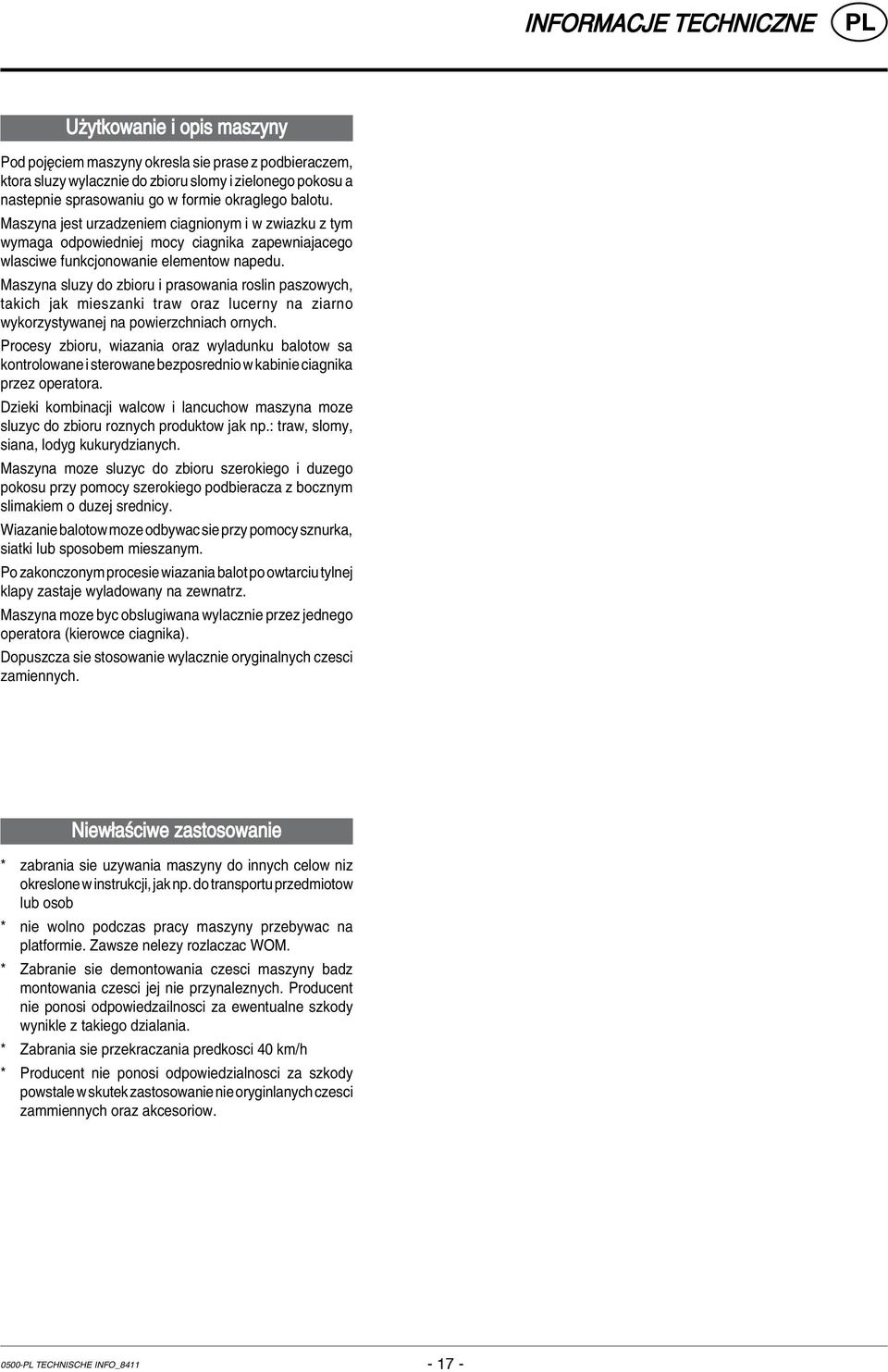

17 Informacje techniczne Uøytkowanie i opis maszyny Pod pojíciem maszyny okresla sie prase z podbieraczem, ktora sluzy wylacznie do zbioru slomy i zielonego pokosu a nastepnie sprasowaniu go w formie okraglego balotu. Maszyna jest urzadzeniem ciagnionym i w zwiazku z tym wymaga odpowiedniej mocy ciagnika zapewniajacego wlasciwe funkcjonowanie elementow napedu. Maszyna sluzy do zbioru i prasowania roslin paszowych, takich jak mieszanki traw oraz lucerny na ziarno wykorzystywanej na powierzchniach ornych. Procesy zbioru, wiazania oraz wyladunku balotow sa kontrolowane i sterowane bezposrednio w kabinie ciagnika przez operatora. Dzieki kombinacji walcow i lancuchow maszyna moze sluzyc do zbioru roznych produktow jak np.: traw, slomy, siana, lodyg kukurydzianych. Maszyna moze sluzyc do zbioru szerokiego i duzego pokosu przy pomocy szerokiego podbieracza z bocznym slimakiem o duzej srednicy. Wiazanie balotow moze odbywac sie przy pomocy sznurka, siatki lub sposobem mieszanym. Po zakonczonym procesie wiazania balot po owtarciu tylnej klapy zastaje wyladowany na zewnatrz. Maszyna moze byc obslugiwana wylacznie przez jednego operatora (kierowce ciagnika). Dopuszcza sie stosowanie wylacznie oryginalnych czesci zamiennych. Niew aúciwe zastosowanie * zabrania sie uzywania maszyny do innych celow niz okreslone w instrukcji, jak np. do transportu przedmiotow lub osob * nie wolno podczas pracy maszyny przebywac na platformie. Zawsze nelezy rozlaczac WOM. * Zabranie sie demontowania czesci maszyny badz montowania czesci jej nie przynaleznych. Producent nie ponosi odpowiedzailnosci za ewentualne szkody wynikle z takiego dzialania. * Zabrania sie przekraczania predkosci 40 km/h * Producent nie ponosi odpowiedzialnosci za szkody powstale w skutek zastosowanie nie oryginlanych czesci zammiennych oraz akcesoriow technische info_

18 Informacje techniczne Opis elementûw roboczych Poettinger okreúla serie 3000 jako wielostronna, ktora majac za podstawe wersje standardowa moze byc kazdorazowo dostosowywana przy pomocy celej gamy akcesoriow na urzadzenie spelniajace wymogi uzytkownika. A ñ napíd (zobacz dokumentacje w zalaczniku) B ñ dyszel do podlaczenia z ciagnikiem C ñ stopa podporowa D ñ przekladnia... E ñ naped lancuchowy F ñ walce doprowadzajace/ prasujace G ñ lancuch doprowadzajacy H ñ komora prasujaca I ñ podbieracz standard / szeroko rozlozony K ñ uchwyt dla walka przegubowego w pozycji spoczynkowej L ñ opony M ñ kola podbieracza N ñ blacha uderzeniowa P ñ ruchoma prasa do slomy Q ñ 2- sznurowy aparat wiazacy R ñ aparat do wiazania siatka S ñ klapa tylna T ñ cylinder hydrauliczny do otwierania tylnej klapy U ñ wyrzutnik balotow (OPT) V ñ reczny sterownik aparatu wiazacego Y ñ elektryczny kpl oswietleniowy (OPT) Z ñ glowne kolo lancuchowe technische info_

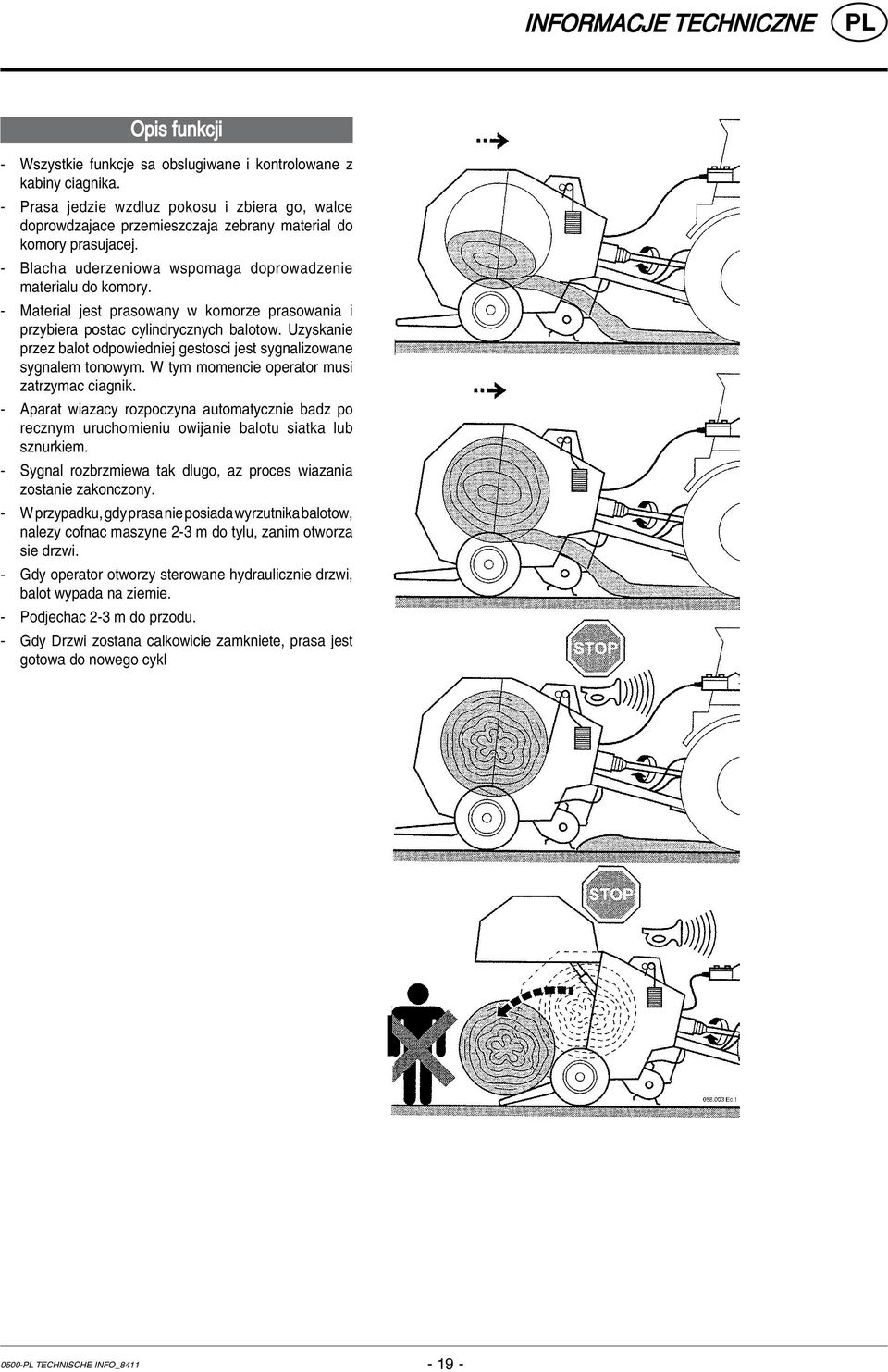

19 Informacje techniczne Opis funkcji - Wszystkie funkcje sa obslugiwane i kontrolowane z kabiny ciagnika. - Prasa jedzie wzdluz pokosu i zbiera go, walce doprowdzajace przemieszczaja zebrany material do komory prasujacej. - Blacha uderzeniowa wspomaga doprowadzenie materialu do komory. - Material jest prasowany w komorze prasowania i przybiera postac cylindrycznych balotow. Uzyskanie przez balot odpowiedniej gestosci jest sygnalizowane sygnalem tonowym. W tym momencie operator musi zatrzymac ciagnik. - Aparat wiazacy rozpoczyna automatycznie badz po recznym uruchomieniu owijanie balotu siatka lub sznurkiem. - Sygnal rozbrzmiewa tak dlugo, az proces wiazania zostanie zakonczony. - W przypadku, gdy prasa nie posiada wyrzutnika balotow, nalezy cofnac maszyne 2-3 m do tylu, zanim otworza sie drzwi. - Gdy operator otworzy sterowane hydraulicznie drzwi, balot wypada na ziemie. - Podjechac 2-3 m do przodu. - Gdy Drzwi zostana calkowicie zamkniete, prasa jest gotowa do nowego cykl technische info_

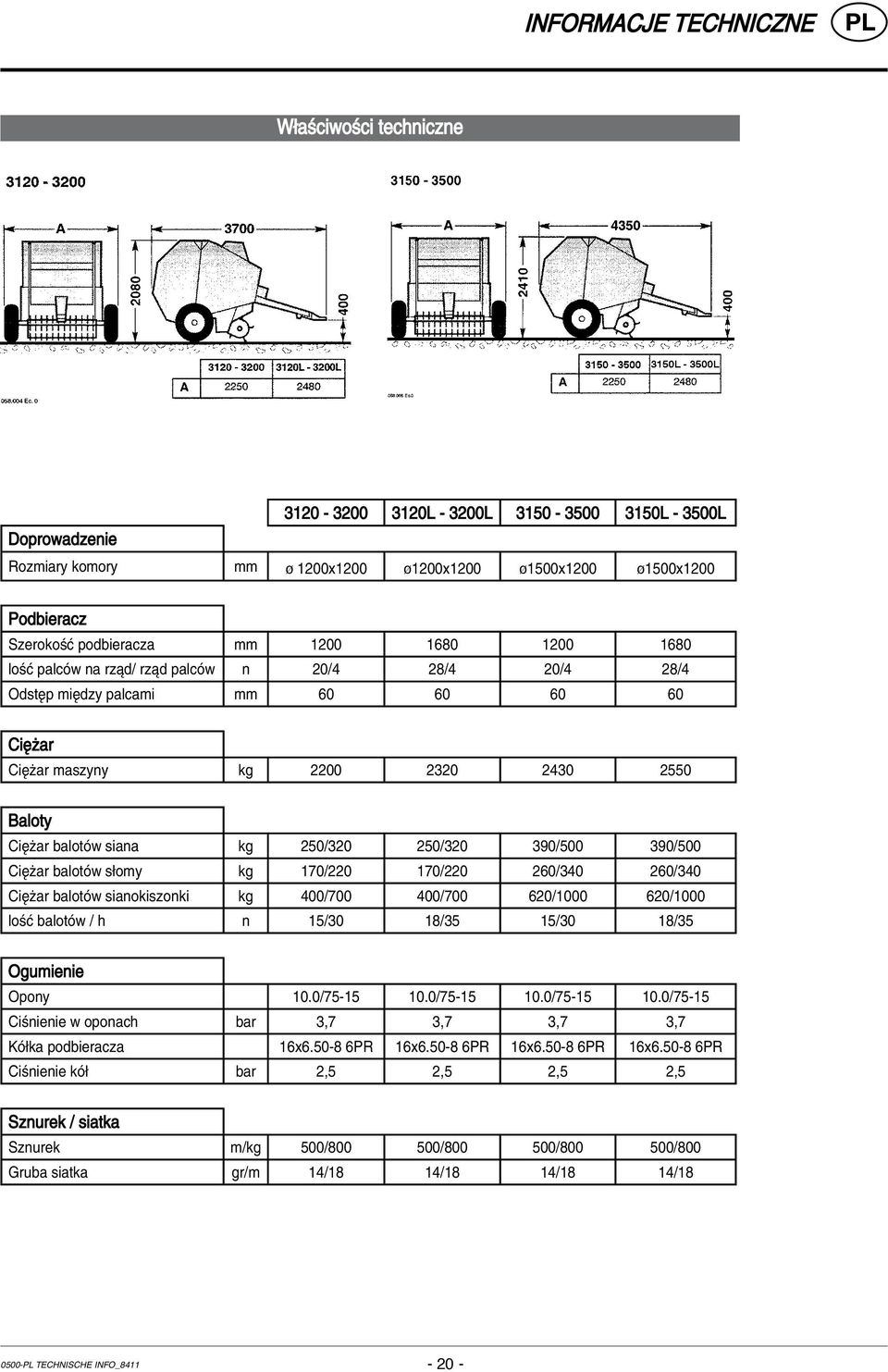

20 Informacje techniczne W aúciwoúci techniczne Doprowadzenie L L L L Rozmiary komory mm ø 1200x1200 ø1200x1200 ø1500x1200 ø1500x1200 Podbieracz SzerokoúÊ podbieracza mm loúê palcûw na rzπd/ rzπd palcûw n 20/4 28/4 20/4 28/4 OdstÍp miídzy palcami mm CiÍøar CiÍøar maszyny kg Baloty CiÍøar balotûw siana kg 250/ / / /500 CiÍøar balotûw s omy kg 170/ / / /340 CiÍøar balotûw sianokiszonki kg 400/ / / /1000 loúê balotûw / h n 15/30 18/35 15/30 18/35 Ogumienie Opony 10.0/ / / /75-15 Ciúnienie w oponach bar 3,7 3,7 3,7 3,7 KÛ ka podbieracza 16x PR 16x PR 16x PR 16x PR Ciúnienie kû bar 2,5 2,5 2,5 2,5 Sznurek / siatka Sznurek m/kg 500/ / / /800 Gruba siatka gr/m 14/18 14/18 14/18 14/ technische info_

21 Informacje techniczne 2-sznurowy aparat wiπøπcy "AUTOLIFE" ( ) Tarcza paskûw IloúÊ obrotûw IloúÊ splotûw Wymagana d Czas (s) N. Ø balotu na wiπzanie sznura/ wiπzanie (m) Z=12 Z= , , , , , sznurowy aparat wiπøπcy "AUTOLIFE" (3500) Tarcza paskûw IloúÊ obrotûw IloúÊ splotûw Wymagana d Czas (s) N. Ø balotu na wiπzanie sznura/ wiπzanie (m) Z=12 Z= , , Parametry ciπgnika Zapotrzebowanie mocy Maszyna wymaga ciπgnika o nastípujπcych parametrach wa ka odbioru mocy: Minimum WOM wielkoúê zalecana Kw (50 cv) 45 Kw (61 cv) Kw (60 cv) 49 Kw (66 cv) Ze wzglídu na warunki terenowe, w jakich obywa sií praca, oraz majπc na uwadze bezpieczeòstwo, moc ciπgnika powinna byê na rûwnym terenie dodatkowo o 10 KM wiíksza, a na nierûwnym terenie wartoúê ta powinna byê jeszcze wiíksza. Wa ek odbioru mocy 540 Min -1 Maszyna jest wyposaøona w wa ek przegubowy z przegubem homocentrycznym z krzyøakiem po stronie ciπgnika. Stosuje sií go do sprzígniícia z WOM z 6 πcznikami na przekroju 35mm oraz 540 obr/min technische info_

22 Informacje techniczne Zaczep Dyszel maszyny sprzíga sií z ciπgnikiem przy pomocy sworznia obrotowego z otworami 35 mm. Ciπgnik musi posiadaê obracalny zaczep sprzíg owy z hakiem w formie litery "U" Upewnij sií, øe zaczep i wa ka przegubowy sπ po oøone wzglídem siebie jak na rysunku obok. Wyposaøenie do urzπdzeò hydraulicznych - 2 rozdzielacz jednostronnego dzia ania (max. ciúnienie 180 bar) Wyposaøenie do urzπdzeò elektrycznych - Nr 1 3-wtykowe gniazdo 12 V dla systemu kontroli wiπzania - Nr 1 7-wtykowe gniazdo 12 V dla kpl oúwietleniowego IZaleca sií stosowanie ciπgnikûw z kabinami Dopuszczalny spadek terenu Typ ciπgnika i stan pola mogπ wp ywaê na obniøenie stabilnoúci prasy. Balot na maszynie moøe w nieprzewidziany i groüny sposûb zmieniê oddzia ywanie miídzy prasπ i ciπgnikiem. Uwaga: Uøytkownik prasy musi znaê charakter terenu, na ktûrym odbywa sií praca. Jest ponadto zobowiπzany do zachowania bezwzglídnego bezpieczeòstwa oraz posiadaê niezbídne doúwiadczenie z zakresu wykonywanej pracy technische info_

23 Informacje techniczne Urzπdzenia ochronne Wszystkie urzπdzenia montowane na prasie muszπ byê zainstalowane tak, aby zapewniê ich prawid owe uøytkowanie. A - Sworznie bezpieczeòstwa wa ka przegubowego W przypadku niektûrych modeli montuje sií te sworznie na wa ku przegubowym po stronie prasy. Z chwilπ wystπpienia przeciπøenia úruba amie sií i napíd zostaje przerwany. Stosuj úruby M8x60 UNI 5737 R=80 kg/mm2 (8.8) (stosuj najbardziej wew. OtwÛr) B - Sworznie bezpieczeòstwa podbieracza Chroniπ podbieracz od ewentualnych przeciπøeò lub uderzeniem spríøyn o ziemií. åruby M8x40 UNI 5739 R=80 kg/mm2 (8.8) C - reduktory na cylindrach tylnej klapy Urzπdzenie hydrauliczne s uøπce otwieraniu tylnej klapy jest wyposaøone w dwa reduktory: jeden zapobiega gwa townemu opuszczaniu, podczas gdy drugi zmniejsza prídkoúê podnoszenia Uwaga: kategorycznie zabrania sií zmiany reduktorûw D - Reduktory podbieracza Urzπdzenie hydrauliczne podnoszπce podbieracz jest wyposaøone w reduktor, ktûry zapobiega zbyt szybkiemu podnoszeniu E - Podpory bezpieczeòstwa W przypadku prac konserwacyjnych i/lub prac zwiπzanych z ustawieniem maszyny naleøy zamontowaê przy otwartej tylnej klapie podpory bezpieczeòstwa. F - Podk adki pod ko a Naleøy je pod oøy w celu zabezpieczenia maszyny przed stoczeniem sií po roz πczeniu jej z ciπgnikiem technische info_

24 Informacje techniczne G - Pokrywy ochronne Zgodnie z zaleceniami EU boczne pokrywy maszyny sπ wyposaøone w szybkoz πcza, ktûre zaskakujπ automatycznie, gdy przykrywy sπ zamkniíte. Aby otworzyê os ony, uøytkownik musi w oøyê w otwûr na pokrywie specjalnie do tego przeznaczone narzídzie i podwaøyê jπ. Po czym pokrywy naleøy ponownie zamknπê. Uwaga: upewnij sií, øe wszystkie boczne os ony sπ zamkniíte zanim maszyna pozostanie bez kontroli bπdü bídzie transportowana. H - Stopnie schodûw i platforma s uøπ do przeprowadzania prac konserwacyjnych Uwaga: Nikt nie moøe staê na platformie, gdy maszyna pracuje. Platforma s uøy wy πcznie do przeprowadzania z niej prac konserwacyjnych i/ lub kontrolowania aparatu wiπøπcego. Obydwie czynnoúci wolno przeprowadzaê tylko wûwczas, gdy maszyna nie pracuje i jest definitywnie unieruchomiona. Podczas wchodzenia oraz schodzenia z maszyny zachowaj szczegûlnπ ostroønoúê. Upewnij sií, øe jest ona stabilnie podparta. L - Uchwyt wa ka przegubowego Rolπ uchwytu wa ka przegubowego jest podpieranie wa ka podczas parkowania maszyny. Uwaga: Nie uruchamiaj maszyny i nie transportuj jej, gdy wa ek przegubowy opiera sií na uchwycie M - Blokada uchwytu noøy w aparacie wiπøπcym siatkπ Przed rozpoczíciem prac w aparacie wiπøπcym siatkπ wy πcz aparat wiπøπcy i w Ûø wide ki w sworznie tak, jak to pokazano na rysunku obok. W oøenie wide ek spowoduje zablokowanie uchwytu noøy w pozycji otwartej. 1 - pozycja robocza 2 - pozycja zabezpieczona Uwaga: gdy istnieje koniecznoúê w oøenia ríki pod aparat tnπcy, naleøy zachowaê szczegûlnπ ostroønoúê technische info_

25 Informacje techniczne N - Os ony ochronne do noøy aparatu wiπøπcego sznurkiem Uwaga: Aby wyeliminowaê ryzyko okaleczenia przez noøe aparatu wiπøπcego sznurkiem, nalezy spríøyny utrzymujace te noze ustawiê w pozycji spoczynkowej a nastepnie za oøyê na noøe dostarczone wraz z maszynπ specjalnie do tego przeznaczone os ony ochronne. Niezaleønie od tego zaleca sií uøywanie ríkawic ochronnych. Strefa zagroøenia Uwaga: Podczas pracy maszyny nikt nie moøe zbliøaê sií do obszaru zagroøenia Praca w nocy Praca w nocy stwarza wiíksze zagroøenia. Ustawienie maszyny, kontrola jej funkcjonowania oraz inne prace przy prasie muszπ byê wykonywane w odpowiednio oúwietlonym pomieszczeniu przy zachowaniu wszelkich zasad bezpieczeòstwa. Podczas dokonywania prac w maszynie musi byê wy πczony wa ek odbioru mocy i wy πczony silnik. Obs ugujπcy maszyní musi znaê warunki terenowe, w jakich odbywa sií praca oraz posiadaê odpowiednie doúwiadczenie z zakresu wykonywanej pracy technische info_

26 Wskaz wki montaøowe Opakowanie i rozpakowanie Bardzo waøny jest sposûb zapakowania maszyny. NajczÍúciej maszyna jest opakowana w nieprzepuszczajπcy wodí materia z tworzywa sztucznego. Ostroønie zdjπê opakowanie, a nastípnie wyczyúciê jπ zewnítrznie úrodkami nie wnikajπcymi w g πb. Naleøy skontrolowaê wszystkie elementy maszyny, aby wykluczyê bπdü stwierdziê uszkodzenia wynik e podczas transportu. W przypadku stwierdzenia uszkodzeò, naleøy bezzw ocznie zameldowaê o nich dealera. Podnoszenie Zazwyczaj dostarczana prasa jest kompletnie zmontowana. Do roz adunku i za adunku s uøπ specjalne haki zamontowane na gûrnej czíúci maszyny. Uøytkownik musi zatroszczyê sií o odpowiedniej noúnoúci düwig do roz adunku prasy: zobacz tabelí w rozdziale 3.4. Uwaga: MaszynÍ moøe podnosiê wy πcznie doúwiadczony personel zaznajomiony z obs ugπ urzπdzeò do podnoszenia. Zabrania sií stosowania do roz adunku i za adunku wûzka wid owego! Uwaga: Nikt nie moøe znajdowaê sií w pobliøu podniesionego obiektu i w øadnym wypadku w strefie pracy düwigu. Uwaga: Zachowaj duøπ ostroønoúê przy podnoszeniu i przemieszczaniu maszyny, tak aby uniknπê niebezpiecznym manewrûw mogπcych prowadziê do okaleczenia ludzi bπdü uszkodzenia przedmiotûw Installation_

27 Wskaz wki montaøowe Za- i wy adunek z úrodkûw transportu Za adunek na przyczepy pû zawieszane MaszynÍ za adowaê na pû zawieszanπ przyczepí, tak jak jest to podane na rysunku obok. Uwaga: Proces za- i wy adunku maszyny przeprowadzaê w odpowiedniej wielkoúci, dobrze oúwietlonym pomieszczeniu. Zaczepienie maszyny Uwaga: Nie zaczepiaj s abych i delikatnych czíúci maszyny do úrodka transportu i upewnij sií, øe maszyna jest mocno przymocowana i nie bídzie sií przemieszczaê podczas transportu. - Zaczep maszyní przy pomocy lin, tak jak to pokazano na rysunku obok, zakotwicz jπ na úrodku transportu i zablokuj podk adkami ko a prasy. Pod πczenie do ciπgnika Zanim dokonasz pod πczenia do ciπgnika upewnij sií, øe ciπgnik odpowiada zapotrzebowaniu mocy i innym parametrom stawianym przez producenta prasy, aby uniknπê problemûw przy uciπgu i podczas pracy. PoluüniÊ stopí podporowπ a nastípnie umocowaê jπ pod dyszlem w podniesionej pozycji. Pod πczenie do zaczepu Prasa ustawiê na ziemi opierajπc jπ na stopie podporowej. PodjechaÊ ciπgnikiem i tak ustawiê ucho zaczepu, aby moøna by o dokonaê sprzígniícia prasy z ciπgnikiem Installation_

28 Wskaz wki montaøowe Montaz walka przegubowego Stosuj sie do zalecen i wskazowek zawartych w instrukcji obslugi walka przegubowego. Aby wlasciwie zamontowac walek przegubowy przegub wyrownawczy bezpieczensta urzadzenia ochronnego. Utrzymuj obroty WOM na poziomie 540 obr/min Uwaga: przegub wyrownawczy 80 znajdowac sie na Przegub wyrownawczy napedu Kardana umozliwia prace pod bardzo szerokim katem. Nie przekarczaj 80 nawet przy napedzie w spoczynku, aby nie docszlo do nieodwracalnych pekniec na walku. Zachowaj szczegolna ostroznosc podczas pracy. Upewnij sie, ze dlugosc walka przegubowego nie prowdzi do blokady na zakretach lub nadmiernego wydluzania podczas jazdy na prostych odcinkach. Stosuj wylacznie oryginalne czesci zamienne. Nie uzywaj walka o nieznanych parametarch technicznych, nieznanego pochodzenia i o nieznanym stanie technicznym. Pod πczenie urzadzen hydraulicznych WÍøe do otwierania tylnej klapy oraz do podnoszenia podbieracza musza byc podlaczone do znajdujacych sie na ciagniku zlaczy o wew. gwincie 1/2". Na wezu sterowania podbieracza jest zainstalowany zawor zamykajacy, ktorego dzialanie jst nastepujace: otwarty: przy pracujacej prasie zamkniety: gdy podbieracz podniesiony jest do pozycji transportowej lub podczas prac konsewracyjnych Gdy prasa jest odlaczona od ciagnika, wszystkie weze hydrauliczne musza przeznaczonych do tego specjalnych miejscach na przedniej stronie maszyny. Przestrzeganie tej zasady chroni urzadzenia hydrauliczne przed uszkodzeniami. Sprawdz kompatybilnosc szybkozlaczy prasy ze zlaczami na ciagniku (wew. gwint) przy otwieraniu i zamykaniu tylnej klapy przy wysokich i niskich obrotach ciagnika Installation_

29 Wskaz wki montaøowe Wskazowki montazowe Przy πcze elektryczne automatycznego aparatu wiπøπcego Aparat wiazacy ktûry prasa posiada jest napedzany elektrycznie. Obieg elektryczny posiada kabel przylaczeniowy z 3- wtykowym gniazdem A. Wychodzacy z dyszla prasy kabel musi byc podlaczony do 3-wtykowego gniazda B na ciagniku. Wraz z prasa dostarczono rowniez 3-wtykowe gniazdo, ktore w razie koniecznosci moze byc zamontowane na ciagniku. Koncowka (+) 3-wtykowego gniazda musi byc podlaczona bezposrednio do pola (+) akumulatora przy pomocy kabla z min przekrojem 5mm: Zanim praca zostanie rozpoczeta, wtyczka musi byc podlaczona do gniazda ciagnika. Maszyna musi byc podlaczona dokladnie w podany powyzesz sposob. Uwaga: Kabel pod πczany do przy πcza akumulatora musi posiadac bezpiecznik 30 A. Po w aúciwym pod πczeniu przewodow, nalezy sprawdzic prawidlowosc pracy akustycznego dzwonka C przez reczne nacisniecie klawiszy I1 oraz I2. Uwaga: Nie montuj nie pasujπcych zabezpieczeò, nie zmieniaj kabla, stosuj zawsze oryginalne gniazda i wtyczki Objasnienie: I1 - wlacznik uruchomienia wiazania sznurkiem I2 - wlacznik wylaczenia wiazania sznurkiem I3 - wlacznik uruchomienia wiazania siatka I4 - wlacznik wylaczenia wiazania siatka A - 3-wtykowe gniazdo B - 3-wtykowe gniazdo (na ciagniku) C - dzwonek D - silnik aparatu wiazacego sznurkiem E - klawisz resetujacy (uruchiamiany recznie) (aparat wiazacy sznurkiem) F - klawisz resetujacy G - mikrowlacznik gestosci balotow H - skrzynka sterownicza wiazania L - silnik aparatu wiazacego siatka Montaz skrzynki sterowniczej wiazania Skrzynka sterownicza H steruje funkcjami wiazania: - umocuj skrzynke sterownicza na uchwycie w kabinie ciagnika - kabel przeprowadz wzdluz dyszla do kabiny ciagnika wtyczke od kabla skrzynki sterowniczej podlacz do ciagnika Uwaga: tak ustaw ciagnik i prase, aby kola ciagnika nie uszkodzily kabla skrzynki sterowniczej Installation_

30 Wskaz wki montaøowe Elektryczne przy πcze oúwietlenia Kpl oswietleniowy wymaga dla swojego funkcjonowania obiegu elektrycznego. Obieg ten potrzebuje kabla przylaczeniowego z 7- wtykowym gniazdem A. Wychodzacy z dyszla maszyny kabel musi byc podlaczony do 7- wtykowego gniazda B na ciagniku. Kontroluj regularnie zarowki a w razie uszkodzenia wymien je. Od πczenie od ciπgnika Przed od πczeniem prasy od ciagnika dokonaj nastepujacych czynnosci: 1 Wy πcz ciagnik, zaciagnik hamulec reczny, wyciagnij kluczyk ze stacyjki i zabierz go ze soba 2 Zdemontuj wal Kardana i zaloz go na hak B 3 Rozloz stope podporowa A i zabepiecz ja wkladajac kolek S i blokujac go zatyczka M 4 Odloz pulpit skrzynki sterowniczej do skrzynki na sznurek 5 odlacz lacznik elektryczny C 6 odlacz przewody hydrauliczne D 7 przy dluzszym spoczynkowaniu maszyny podloz podkladki pod kola i zaciagnik hamulec reczny E, poprzez zablokowanie dzwignia F. Teraz prasa moze zostaê od πczona od ciπgnika Installation_

31 Wskaz wki montaøowe Otwieranie os on Os ony boczne prasy sa wyposazone zgodnie z normami UE w szybkozlacza. Aby je otworzyê, uøytkownik musi w oøyê w otwûr na pokrywie specjalnie do tego przeznaczone narzídzie i podwaøyê ja, a nastepnie je zdjac. Po czym pokrywy naleøy ponownie zamknπê. Uwaga: Upewnij sie zanim pozostawisz maszyne po pracy oraz przed jej transportem, ze wszyskie oslony boczne sa zamkniete. Kontrola przed uruchomieniem maszyny * Sprawdü mocowanie úrub pozosta ych elementûw mocujπcych * Upewnij sie, ze wszytskie ruchome czesci maszyny zostaly nasmarowane * Dokonaj kontroli cisnienia w oponach: 3,7 bar (dla kol gumowych podbieracza 2,5 bar) * Uruchom na krotka maszyne na wolnym biegu, aby sparwdzic poprawnosc jej pracy * Wlacz na kilka sekund WOM na niskie obroty i podnies i opusc tylna klape. Wylacz ciagnik i sprawdz ogolny stan maszyny. Jest bardzo wazne, aby pierwszy sezon pracy maszyny traktowac jako okres docierania oraz bardzo czesto dokonywac powyzej opisanej kontroli. Podane powyøej czynnoúci musza byê przeprowadzone zawsze przed pierwszym uruchomieniem oraz przed ponownym uruchomieniem maszyny po jej dlugim spoczynkowaniu Installation_
