PLATFORMA ROBOCZA DO WÓZKA WIDŁOWEGO TYP 300

Transkrypt

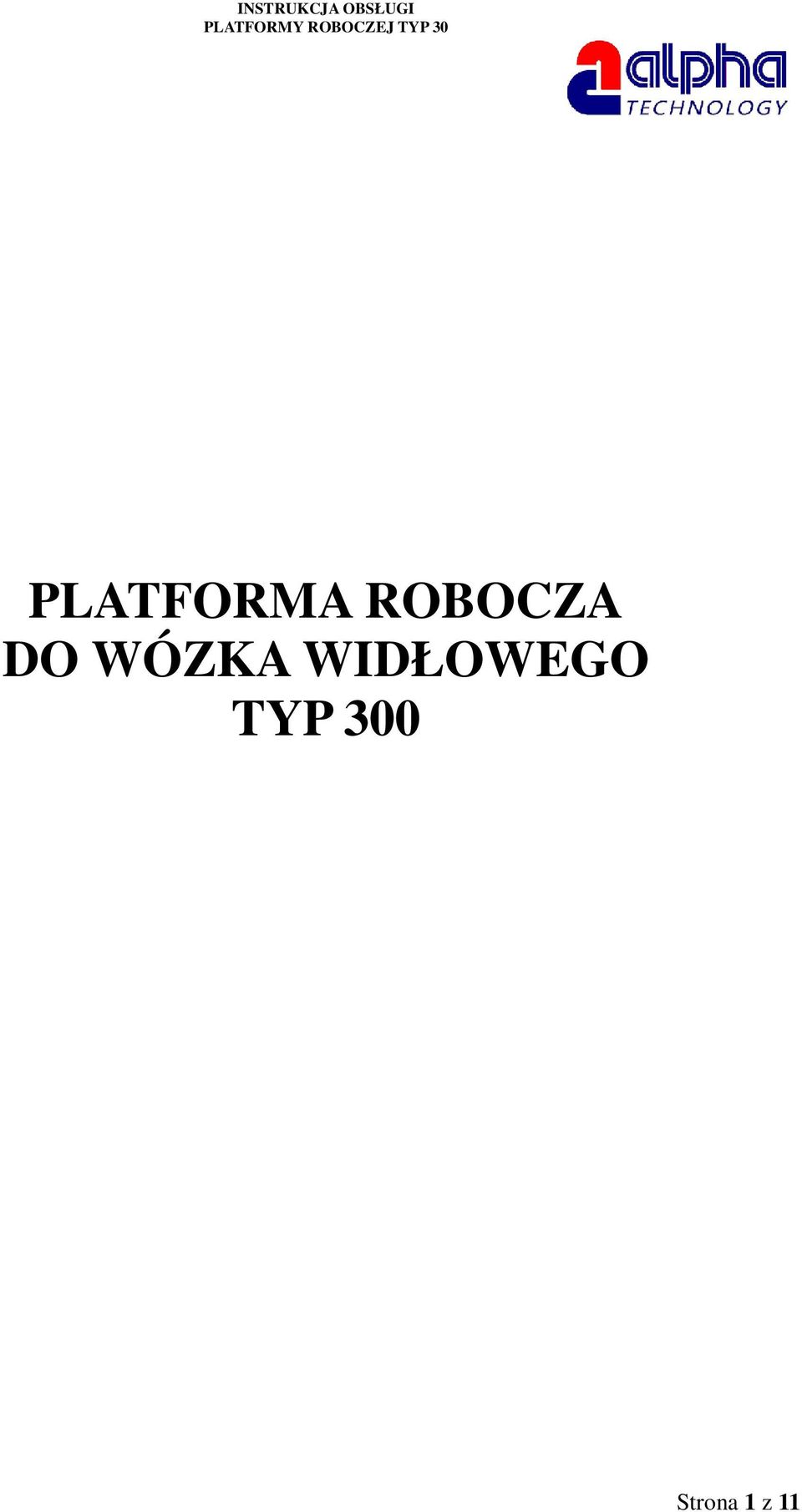

1 PLATFORMA ROBOCZA DO WÓZKA WIDŁOWEGO TYP 300 Strona 1 z 11

2 SPIS TREŚCI: 1. Uwagi ogólne 1.1 Przeznaczenie 1.2 Informacje o urządzeniu 2. Zasady bezpieczeństwa 2.1 Ogólne zasady bezpieczeństwa 2.2 Wskazówki bezpieczeństwa dla użytkownika/obsługującego 2.3 Wskazówki bezpieczeństwa pracy z platformą roboczą 3. Uruchomienie 3.1 Dostawa 3.2 Opis platformy roboczej 3.3 Dane techniczne 3.4 Przygotowanie do pierwszego uruchomienia 3.5 Zasady obsługi 4. Obsługa i konserwacja 4.1 Ogólna zasady 4.2 Postój platformy Strona 2 z 11

3 1. Uwagi ogólne INSTRUKCJA OBSŁUGI 1.1 Przeznaczenie Platforma robocza typ 300 jest przeznaczona do podnoszenia pracowników, ich narzędzi oraz osprzętu, w miejscach gdzie w powszechnym użytku są wózki widłowe. Platforma może być stosowana wyłącznie z wózkiem widłowym przystosowanym do pracy z nią (informacji tej należy szukać w DTR wózka lub bezpośrednio u producenta wózka). Inne użytkowanie platformy jest niezgodne z przeznaczeniem. Za szkody wynikające z użytkowania platformy niezgodnie z przeznaczeniem producent nie ponosi odpowiedzialności, ryzyko ponosi wyłącznie użytkownik. Aby użytkować platformę roboczą zgodnie z jej przeznaczeniem należy stosować się do podanych przez producenta zaleceń użytkowania, obsługi i konserwacji. UWAGA!!! Gwarancja na platformę roboczą nie obejmuje: uszkodzeń powstałych na skutek nieprawidłowej eksploatacji platformy; użytkowania maszyny niezgodnie z przeznaczeniem, wprowadzania przez użytkownika zmian w konstrukcji platformy bez zgody producenta oraz stosowania części zamiennych innych niż fabryczne. 1.2 Informacje o urządzeniu Niniejsza instrukcja obsługi dotyczy platformy roboczej typ 300 podnoszonej przez wózek widłowy przystosowany do podnoszenia osób Adres producenta ALPHA Technology sp. z o.o. sp.k. ul. Balicka 182, Kraków POLSKA internet: Oznaczenie: Oznaczenia Oznaczenia platformy roboczej znajdują się na tabliczce znamionowej, która umieszczona jest na wprost bramki w prawym dolnym rogu. Strona 3 z 11

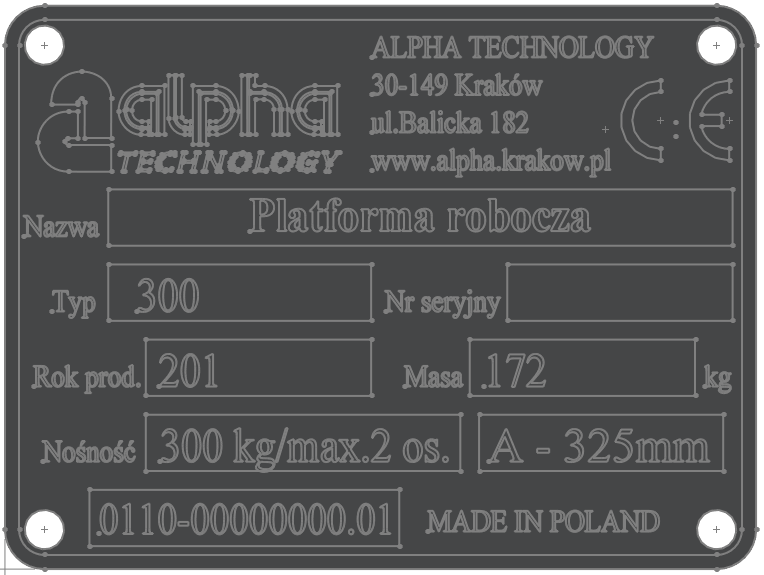

4 Wzór tabliczki znamionowej: A odległość środka ciężkości platformy roboczej od jej powierzchni montażowej na wózku Strona 4 z 11

5 1.2.4 Dokonywanie zamówień Przy zamawianiu osprzętu lub części zamiennych należy podać oznaczenie typu i numer maszyny. Osprzęt i części zamienne należy zamawiać wyłącznie u specjalistycznego dostawcy. Prace naprawcze należy wykonywać w autoryzowanych punktach serwisowych. Nie należy stosować osprzętu i części zamiennych od innych producentów. Oryginalne części zamienne i oryginalny osprzęt zapewniają bezpieczeństwo użytkowania. Zastosowanie części od innych producentów wyłącza odpowiedzialność producenta za powstałe szkody. Strona 5 z 11

6 2. Zasady bezpieczeństwa 2.1 Ogólne zasady bezpieczeństwa Niniejsza instrukcja obsługi zawiera podstawowe wskazówki, których należy przestrzegać przy przygotowaniu platformy do pracy, podczas eksploatacji i konserwacji. Użytkownik urządzenia oraz operator wózka widłowego jest zobowiązany zapoznać się z instrukcją obsługi przed używaniem platformy. Instrukcja obsługi powinna być zawsze dostępna dla użytkownika i operatora. Nieprzestrzeganie wskazówek bezpieczeństwa może stanowić zagrożenie dla ludzi, środowiska i urządzenia. Nieprzestrzeganie wskazówek bezpieczeństwa spowoduje nie uznanie roszczeń odszkodowawczych. Nie przestrzeganie instrukcji obsługi może skutkować: -zagrożeniem dla osób wynikającym z braku zabezpieczenia przestrzeni roboczej -uszkodzeniem ważnych funkcji maszyny -niewłaściwą obsługą i konserwacją -zagrożeniem dla osób na skutek oddziaływania mechanicznego Oprócz niniejszej instrukcji obsługi należy przestrzegać krajowych przepisów bezpieczeństwa, oraz wewnętrznych regulaminów pracy. 2.2 Wskazówki bezpieczeństwa dla użytkownika / obsługującego nie wolno używać platformy do innych celów niż podnoszenie pracowników, ich narzędzi oraz osprzętu nie wolno eksploatować niesprawnej platformy, w przypadku jakiejkolwiek usterki należy wycofać ją z eksploatacji i powiadomić przełożonych zabezpieczać platformę przed nieuprawnionym użytkowaniem w obszarze pracy platformy przebywanie osób (zwłaszcza dzieci) i zwierząt jest zabronione nie wolno demontować ani modyfikować jakichkolwiek urządzeń zabezpieczających sprawdzić czy platforma została prawidłowo zamontowana na wózku wózek nie może przemieszczać się z podniesioną platformą podłoga platformy musi być wypoziomowana przełącznik kierunku jazdy w wózku widłowym ustawić w pozycji neutralnej zaciągnąć hamulec ręczny podczas pracy na platformie należy pewnie stać obiema stopami na jej podłodze w żadnym wypadku nie wolno ustawiać na platformie drabin, skrzyń, stopni lub podobnych przedmiotów w celu zwiększenia zasięgu należy zapobiegać gromadzeniu się zanieczyszczeń na pokładzie platformy, obuwie i pokład platformy nie mogą być zanieczyszczone błotem, olejem, Strona 6 z 11

7 smarem ani innymi śliskimi substancjami Kwalifikacje personelu i wskazówki Warunkiem prawidłowego użytkowania maszyny jest dokładne zapoznanie się operatora wózka widłowego oraz użytkownika z instrukcją obsługi platformy. W przypadku wątpliwości należy uzupełnić wiadomości i znajomość elementów obsługi. Ponadto należy upewnić się, że instrukcja obsługi jest zrozumiała Symbole na urządzeniu Przeczytać instrukcję obsługi przed użytkowaniem. Dopuszczalne obciążenie platformy roboczej Maksymalna ilość osób przebywających na platformie Strona 7 z 11

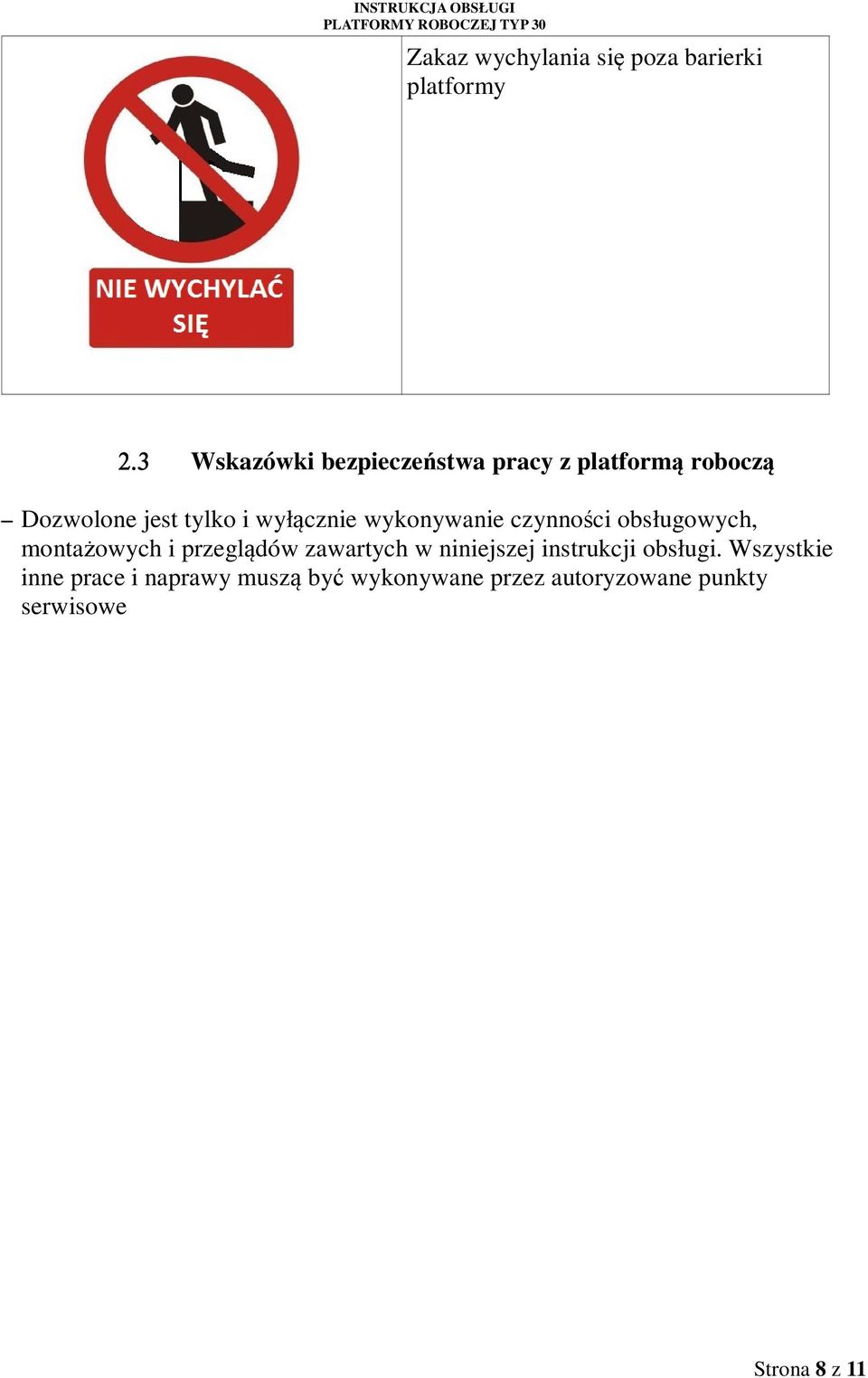

8 Zakaz wychylania się poza barierki platformy 2.3 Wskazówki bezpieczeństwa pracy z platformą roboczą Dozwolone jest tylko i wyłącznie wykonywanie czynności obsługowych, montażowych i przeglądów zawartych w niniejszej instrukcji obsługi. Wszystkie inne prace i naprawy muszą być wykonywane przez autoryzowane punkty serwisowe Strona 8 z 11

9 3. Uruchomienie INSTRUKCJA OBSŁUGI 3.1 Dostawa W dostarczonym zestawie znajdują się: Platforma robocza Instrukcja obsługi do Platformy roboczej Typ 300 Piktogramy Platforma jest zmontowana. Wystarczy tylko odpowiednio spiąć ją z wózkiem widłowym. 3.2 Opis platformy roboczej Strona 9 z 11

10 3.3 Dane techniczne Wymiary podłogi platformy Wysokość balustrad Całkowita wysokość Wymiary płaszcza na widły (wewnętrzne) Ciężar Maksymalne obciążenie 1200x1200 mm 1102 mm 1910 mm 150x70 mm 172 kg 300 kg 3.4 Przygotowanie do pierwszego uruchomienia Przed pierwszym uruchomieniem należy okleić wózek widłowy dołączonymi piktogramami. Piktogramy powinny być widoczne ze stanowiska operatora wózka. Czynności zespolenia i rozdzielenia wózka widłowego z platformą należy przeprowadzać na płaskim podłożu. Przed przystąpieniem do zespolenia należy wyciągnąć zawleczki rurowe i wysunąć całkowicie sworznie zabezpieczające znajdujące się w tylnej części platformy. Są one połączone z platformą za pomocą łańcuchów. Należy umieścić je po bokach płaszcza, aby podczas wsuwania się wideł do płaszczy nie uległy zniszczeniu. Operator powinien ustawić widły wózka równoległe do podłoża na szerokość około 520mm. Wózkiem należy powoli dojeżdżać od tyłu platformy tak aby widły wsuwały się do płaszcza, aż do momentu wyczucia wyraźnego oporu. Po tym należy wsunąć wyciągnięte uprzednio sworznie w otwory, a następnie wsadzić w nie zawleczki zabezpieczające. Tak zespolona z wózkiem platforma jest gotowa do pracy. Strona 10 z 11

11 3.5 Zasady obsługi Po odpowiednim zespoleniu platformy z wózkiem widłowym operator przejeżdża w żądane miejsce, następnie zaciąga hamulec ręczny i ustawia przełącznik jazdy w pozycji neutralnej. Po tym daje sygnał użytkownikowi do wejścia na platformę. Kiedy znajdzie się on już w środku należy sprawdzić czy bramka prawidłowo się zatrzasnęła dając następnie sygnał operatorowi do podnoszenia. Użytkownik platformy powinien mieć założony kask ochronny. Uwaga!!! Zabronione jest przebywanie osób pod platformą w momencie pracy na wysokości! Po zakończeniu pracy na wysokości użytkownik daje sygnał do opuszczenia. Bramkę należy otwierać tylko wtedy, gdy platforma stoi stabilnie na podłożu. 4. Obsługa i konserwacja Po zakończonej pracy platformę należy: 4.1 Ogólne zasady -starannie oczyścić z wszelkiego rodzaju zanieczyszczeń, -sprawdzić stan i działanie zatrzasku bramki, -sprawdzić stan sworzni i zawleczek zabezpieczających -oczyszczoną i zabezpieczoną platformę przechowywać w miejscu suchym i zadaszonym, Sprawne i długotrwałe działanie platformy roboczej zależy głównie od umiejętności obsługującego, niezwłocznego usuwania nawet najmniejszych usterek oraz właściwej konserwacji. Dlatego też po zakończeniu pracy należy wykonać wyżej wymienione czynności. Czyszczenie platformy należy wykonywać myjąc łagodnym strumieniem wody i środkami do pielęgnacji samochodu. Napraw dokonywać stosując tylko oryginalne części. 4.2 Postój platformy. Jeśli platforma będzie przez dłuższy czas nieużywana to należy zwrócić się do sprzedawcy lub serwisanta który zaproponuje odpowiedni sposób przechowania. Strona 11 z 11
