1 Załącznik nr 5 Opis przedmiotu zamówienia 1. Informacje ogólne. Przedmiotem zamówienia jest dostawa fabrycznie nowych urządzeń i wyposażenia warsztatowego stanowiących wyposażenie hali obsługowo-naprawczej KM-Płock Sp. z o.o. w Płocku przy ul. Przemysłowej 17 w ramach inwestycji pn.: Rewitalizacja Zajezdni KM-Płock Sp. z o.o. W zakres zamówienia obejmuje: a) transport, rozładunek i inne czynności niezbędne do montażu urządzeń i wyposażenia, b) montaż urządzeń jeśli jest on niezbędny do pierwszego uruchomienia, c) pierwsze uruchomienie urządzeń wraz ze sporządzeniem stosownych dokumentów, d) szkolenie pracowników Zamawiającego w zakresie obsługi oraz konserwacji urządzeń, e) dokonanie pomiarów ochronnych (dot. urządzeń elektrycznych), 2. Wymagane dokumenty, wymagania dla maszyn i urządzeń. Maszyny i urządzenia powinny być dopuszczone do obrotu na terytorium Unii Europejskiej, spełniać postanowienia dyrektywy 2006/42/WE i innych dyrektyw, mających do nich zastosowanie. Każda nowa maszyna (urządzenie) powinna posiadać widoczne, czytelne i trwałe oznaczenie, umożliwiające jej identyfikację oraz graficzne potwierdzenie spełnienia wymagań zasadniczych (oznaczenie CE zgodnie z systemem oceny zgodności, przepisami UE). Maszyna (urządzenie) musi też być wyposażona w instrukcję użytkowania, której jednym ze składników jest deklaracja zgodności WE. Oznaczenie maszyny (tabliczka znamionowa) powinno co najmniej zawierać: nazwę i adres producenta (oraz jego upoważnionego przedstawiciela, jeśli taki występuje), określenie maszyny (rodzaj, nazwa, przeznaczenie), oznakowanie CE, oznaczenie serii lub typu maszyny, numer seryjny, jeśli taki występuje, rok budowy maszyny rozumiany jako rok ukończenia produkcji. Oznakowanie CE musi być umieszczone w bezpośredniej bliskości nazwy producenta lub jego upoważnionego przedstawiciela przy zastosowaniu tej samej techniki. Dostawca dostarczy dokumenty, do każdej maszyny oddzielnie: 1

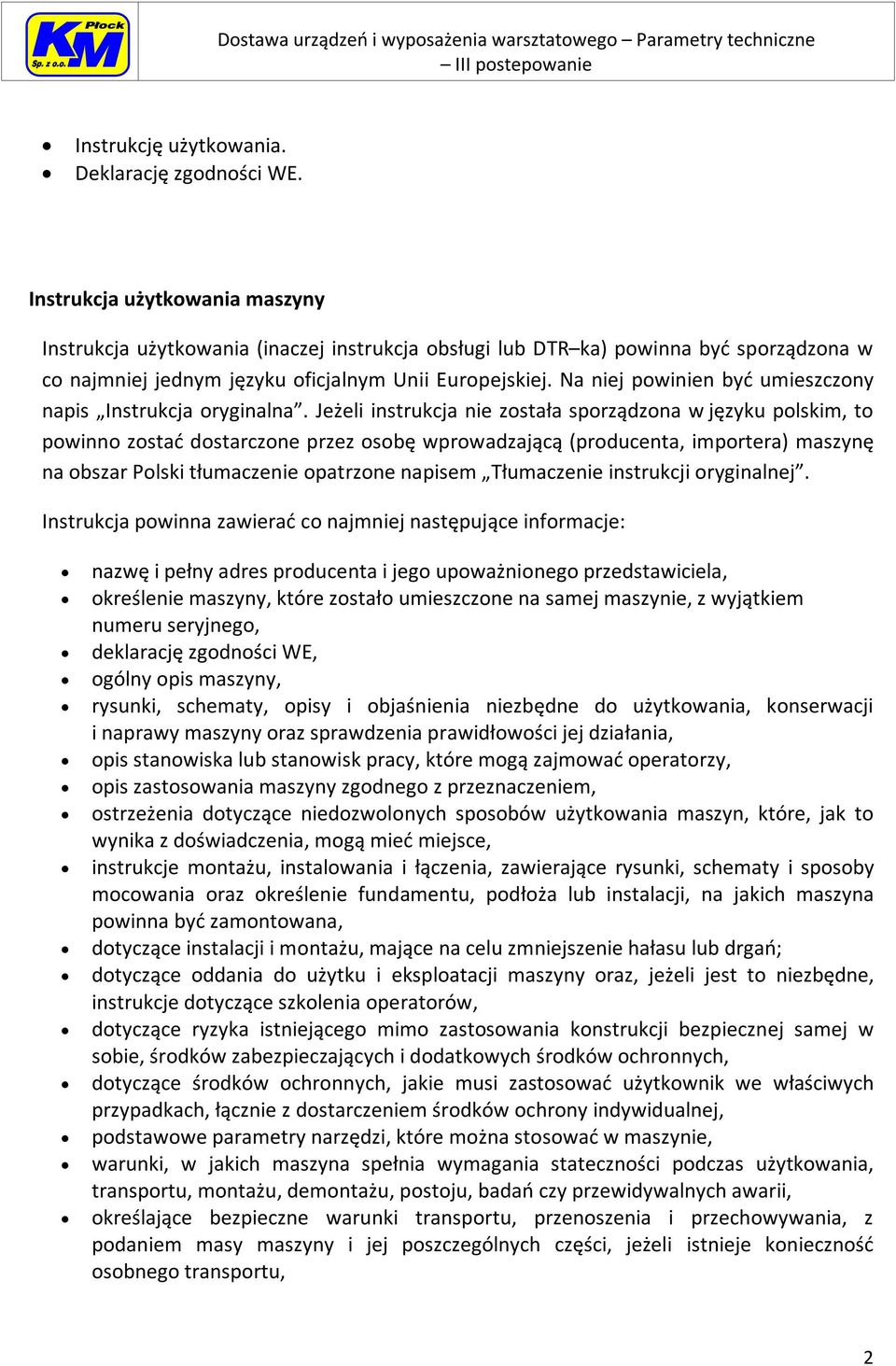

2 Instrukcję użytkowania. Deklarację zgodności WE. Instrukcja użytkowania maszyny Instrukcja użytkowania (inaczej instrukcja obsługi lub DTR ka) powinna być sporządzona w co najmniej jednym języku oficjalnym Unii Europejskiej. Na niej powinien być umieszczony napis Instrukcja oryginalna. Jeżeli instrukcja nie została sporządzona w języku polskim, to powinno zostać dostarczone przez osobę wprowadzającą (producenta, importera) maszynę na obszar Polski tłumaczenie opatrzone napisem Tłumaczenie instrukcji oryginalnej. Instrukcja powinna zawierać co najmniej następujące informacje: nazwę i pełny adres producenta i jego upoważnionego przedstawiciela, określenie maszyny, które zostało umieszczone na samej maszynie, z wyjątkiem numeru seryjnego, deklarację zgodności WE, ogólny opis maszyny, rysunki, schematy, opisy i objaśnienia niezbędne do użytkowania, konserwacji i naprawy maszyny oraz sprawdzenia prawidłowości jej działania, opis stanowiska lub stanowisk pracy, które mogą zajmować operatorzy, opis zastosowania maszyny zgodnego z przeznaczeniem, ostrzeżenia dotyczące niedozwolonych sposobów użytkowania maszyn, które, jak to wynika z doświadczenia, mogą mieć miejsce, instrukcje montażu, instalowania i łączenia, zawierające rysunki, schematy i sposoby mocowania oraz określenie fundamentu, podłoża lub instalacji, na jakich maszyna powinna być zamontowana, dotyczące instalacji i montażu, mające na celu zmniejszenie hałasu lub drgań; dotyczące oddania do użytku i eksploatacji maszyny oraz, jeżeli jest to niezbędne, instrukcje dotyczące szkolenia operatorów, dotyczące ryzyka istniejącego mimo zastosowania konstrukcji bezpiecznej samej w sobie, środków zabezpieczających i dodatkowych środków ochronnych, dotyczące środków ochronnych, jakie musi zastosować użytkownik we właściwych przypadkach, łącznie z dostarczeniem środków ochrony indywidualnej, podstawowe parametry narzędzi, które można stosować w maszynie, warunki, w jakich maszyna spełnia wymagania stateczności podczas użytkowania, transportu, montażu, demontażu, postoju, badań czy przewidywalnych awarii, określające bezpieczne warunki transportu, przenoszenia i przechowywania, z podaniem masy maszyny i jej poszczególnych części, jeżeli istnieje konieczność osobnego transportu, 2

3 sposób postępowania w razie wypadku lub awarii (jeżeli w maszynie zastosowano funkcję blokowania, to należy podać sposób przeprowadzenia bezpiecznego odblokowania urządzenia), opis czynności regulacyjnych i konserwacyjnych, jakie powinien wykonywać użytkownik, oraz zapobiegawcze środki konserwacji, instrukcje umożliwiające bezpieczne przeprowadzenie regulacji i konserwacji, w tym środki ochronne, jakie należy podjąć w trakcie tych czynności, specyfikacje części zamiennych, jakie mają zostać użyte, jeżeli mają one wpływ na zdrowie i bezpieczeństwo operatorów, parametry dotyczące emisji hałasu poziom ciśnienia akustycznego na stanowiskach pracy skorygowanego charakterystyką A, jeżeli przekracza on 70 db (A); natomiast jeżeli poziom ten nie przekracza 70 db (A), to powinno być to wyraźnie zaznaczone w instrukcji, dotyczące promieniowania emitowanego przez maszynę. Deklaracja zgodności WE Deklarację wystawia podmiot wprowadzający maszynę do obrotu lub oddający ją do użytkowania. Jeśli deklaracja zgodności nie została sporządzona w języku polskim to powinna być przetłumaczona. Deklaracja powinna zawierać: nazwę i pełny adres producenta oraz jego upoważnionego przedstawiciela (jeżeli ma to zastosowanie), nazwisko i adres osoby mającej miejsce zamieszkania na terytorium państwa członkowskiego UE, upoważnionej do przygotowania dokumentacji technicznej, opis i dane identyfikacyjne maszyny, w tym ogólne określenie, funkcję, model, typ, numer seryjny i nazwę handlową, oświadczenie, o zgodności maszyny z dyrektywą maszynową 2006/42/WE oraz o zgodności z innymi dyrektywami lub innymi przepisami, które maszyna spełnia, jeżeli ma to zastosowanie, nazwę, adres i numer identyfikacyjny jednostki notyfikowanej, która przeprowadziła badanie typu WE lub, która zatwierdziła system pełnego zapewnienia jakości,(jeżeli ma to zastosowanie), odniesienie do zastosowanych norm zharmonizowanych (jeżeli ma to za stosowanie); odniesienie do innych zastosowanych norm i specyfikacji technicznych (jeżeli ma to zastosowanie), miejsce i datę sporządzenia deklaracji, imię i nazwisko oraz podpis osoby upoważnionej do sporządzenia deklaracji w imieniu producenta lub jego upoważnionego przedstawiciela. Dokumenty dostarczone Zamawiającemu winny zawierać wszelkie niezbędne elementy do rejestracji urządzenia w Urzędzie Dozoru Technicznego (jeśli dotyczy). 3

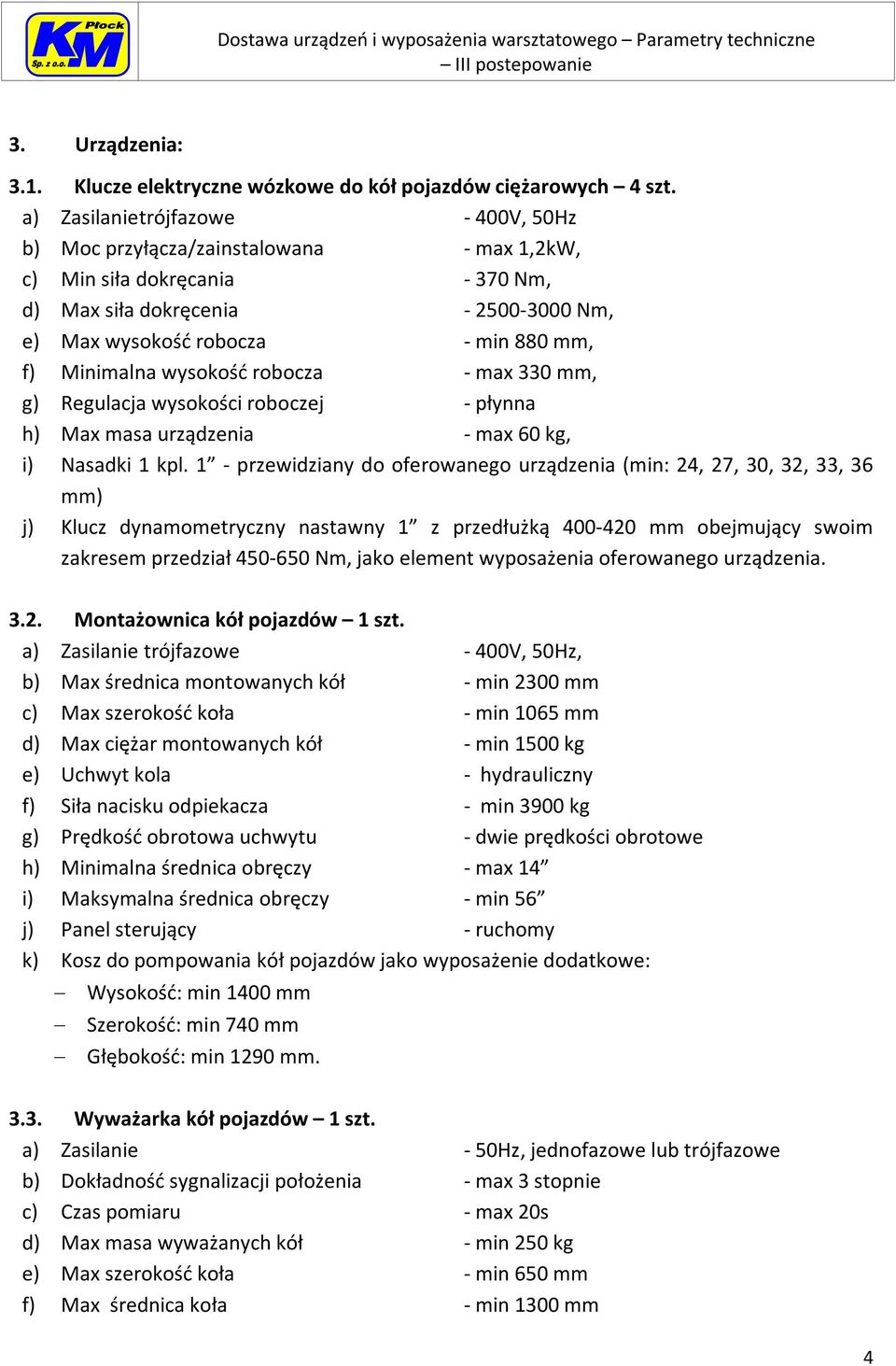

4 3. Urządzenia: 3.1. Klucze elektryczne wózkowe do kół pojazdów ciężarowych 4 szt. a) Zasilanie trójfazowe - 400V, 50Hz b) Moc przyłącza/zainstalowana - max 1,2kW, c) Min siła dokręcania Nm, d) Max siła dokręcenia Nm, e) Max wysokość robocza - min 880 mm, f) Minimalna wysokość robocza - max 330 mm, g) Regulacja wysokości roboczej - płynna h) Max masa urządzenia - max 60 kg, i) Nasadki 1 kpl. 1 - przewidziany do oferowanego urządzenia (min: 24, 27, 30, 32, 33, 36 mm) j) Klucz dynamometryczny nastawny 1 z przedłużką mm obejmujący swoim zakresem przedział Nm, jako element wyposażenia oferowanego urządzenia Montażownica kół pojazdów 1 szt. a) Zasilanie trójfazowe - 400V, 50Hz, b) Max średnica montowanych kół - min 2300 mm c) Max szerokość koła - min 1065 mm d) Max ciężar montowanych kół - min 1500 kg e) Uchwyt kola - hydrauliczny f) Siła nacisku odpiekacza - min 3900 kg g) Prędkość obrotowa uchwytu - dwie prędkości obrotowe h) Minimalna średnica obręczy - max 14 i) Maksymalna średnica obręczy - min 56 j) Panel sterujący - ruchomy k) Kosz do pompowania kół pojazdów jako wyposażenie dodatkowe: Wysokość: min 1400 mm Szerokość: min 740 mm Głębokość: min 1290 mm Wyważarka kół pojazdów 1 szt. a) Zasilanie - 50Hz, jednofazowe lub trójfazowe b) Dokładność sygnalizacji położenia - max 3 stopnie c) Czas pomiaru - max 20s d) Max masa wyważanych kół - min 250 kg e) Max szerokość koła - min 650 mm f) Max średnica koła - min 1300 mm 4

5 g) Minimalna średnica obręczy - max 8 h) Maksymalna średnica obręczy - min 30 i) Wprowadzanie danych - automatyczne j) Ekran LCD kolorowy - min 17 k) Autokalibracja - Tak l) Dokładność wyważenia - max 10g m) Automatyczne wprowadzanie odległości i średnicy felgi n) Pomiar automatyczny nie wyrównoważenia statycznego i dynamicznego w jednym biegu pomiarowym. o) Min 20 przegródek na ciężarki korekcyjne p) Automatyczne hamowanie po przebiegu pomiaru q) Blokowanie wałka głównego w celu dokładnego usytuowania ciężarka r) Elektryczny napęd koła Wyposażenie dodatkowe: a) Stożki centrujące min 3 szt. w zakresie niezbędnym do wyważenia wszystkich rodzajów kół objętych zakresem pracy urządzenia. b) Uchwyt/y mocujący/e w zakresie niezbędnym do wyważenia wszystkich rodzajów kół objętych zakresem pracy urządzenia c) Osłona ochronna koła - 1 szt. d) Cyrkiel do pomiaru szerokości felg - 1 szt. e) Wózek pomocniczy na koła - 1 szt. 4. Gwarancja: Wykonawca udziela Zamawiającemu następujących gwarancji: 4.1. Klucze elektryczne wózkowe do kół pojazdów - 36m-cy, 4.2. Montażownica kół pojazdów - 36m-cy, 4.3. Wyważarka kół pojazdów - 36m-cy, Zamawiający:.. Wykonawca: 5
