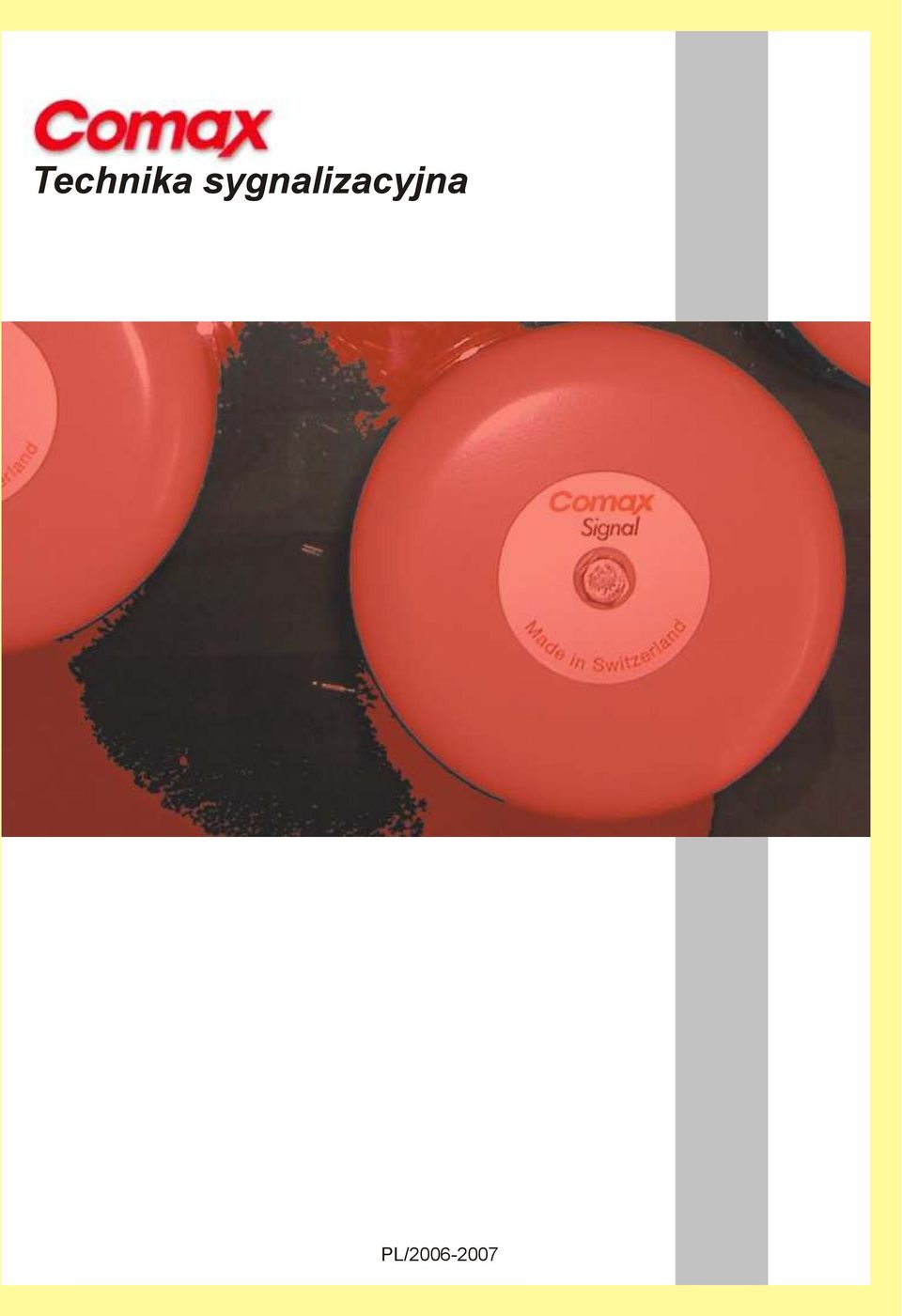

1 Technika sygnalizacyjna Systemy wyłączników linkowych bezpieczeństwa PL/

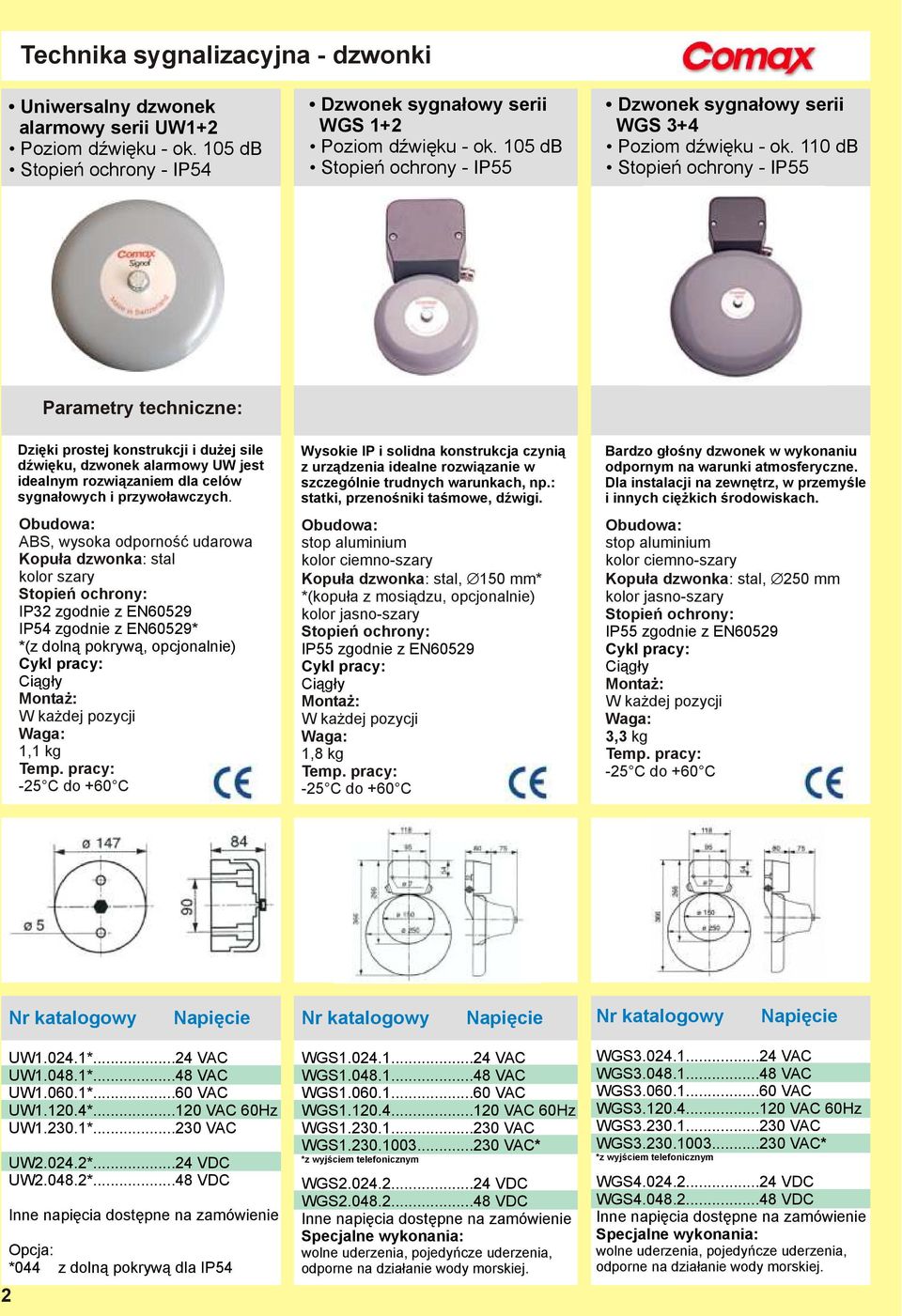

2 Technika sygnalizacyjna - dzwonki Uniwersalny dzwonek alarmowy serii UW1+ Poziom dźwięku - ok. 105 db Stopień ochrony - IP54 Dzwonek sygnałowy serii WGS 1+ Poziom dźwięku - ok. 105 db Stopień ochrony - IP55 Dzwonek sygnałowy serii WGS 3+4 Poziom dźwięku - ok. 110 db Stopień ochrony - IP55 Dzięki prostej konstrukcji i dużej sile dźwięku, dzwonek alarmowy UW jest idealnym rozwiązaniem dla celów sygnałowych i przywoławczych. ABS, wysoka odporność udarowa Kopuła dzwonka: stal kolor szary IP3 zgodnie z EN6059 IP54 zgodnie z EN6059* *(z dolną pokrywą, opcjonalnie) Cykl pracy: Ciągły Montaż: W każdej pozycji Waga: 1,1 kg Temp. pracy: -5 C do +60 C Wysokie IP i solidna konstrukcja czynią z urządzenia idealne rozwiązanie w szczególnie trudnych warunkach, np.: statki, przenośniki taśmowe, dźwigi. stop aluminium kolor ciemno-szary Kopuła dzwonka: stal, 150 mm* *(kopuła z mosiądzu, opcjonalnie) kolor jasno-szary IP55 zgodnie z EN6059 Cykl pracy: Ciągły Montaż: W każdej pozycji Waga: 1,8 kg Temp. pracy: -5 C do +60 C Bardzo głośny dzwonek w wykonaniu odpornym na warunki atmosferyczne. Dla instalacji na zewnętrz, w przemyśle i innych ciężkich środowiskach. stop aluminium kolor ciemno-szary Kopuła dzwonka: stal, 50 mm kolor jasno-szary IP55 zgodnie z EN6059 Cykl pracy: Ciągły Montaż: W każdej pozycji Waga: 3,3 kg Temp. pracy: -5 C do +60 C Nr katalogowy Napięcie Nr katalogowy Napięcie Nr katalogowy Napięcie UW1.04.1*...4 VAC UW *...48 VAC UW *...60 VAC UW1.10.4*...10 VAC 60Hz UW1.30.1*...30 VAC UW.04.*...4 VDC UW.048.*...48 VDC Inne napięcia dostępne na zamówienie Opcja: *044 z dolną pokrywą dla IP54 WGS VAC WGS VAC WGS VAC WGS VAC 60Hz WGS VAC WGS VAC* *z wyjściem telefonicznym WGS VDC WGS VDC Inne napięcia dostępne na zamówienie Specjalne wykonania: wolne uderzenia, pojedyńcze uderzenia, odporne na działanie wody morskiej. WGS VAC WGS VAC WGS VAC WGS VAC 60Hz WGS VAC WGS VAC* *z wyjściem telefonicznym WGS VDC WGS VDC Inne napięcia dostępne na zamówienie Specjalne wykonania: wolne uderzenia, pojedyńcze uderzenia, odporne na działanie wody morskiej.

3 Technika sygnalizacyjna - buczki Mały buczek serii: KHP 1+ z tubą, KHP 3+4 bez tuby Poziom dźwięku - ok. 9 db Stopień ochrony - IP3 KHP 1+ KHP 3+4 Średni buczek z tubą serii HPM 1+ Poziom dźwięku - ok. 98 db Stopień ochrony - IP43 Duży buczek z tubą serii HPW 1+ Poziom dźwięku db Stopień ochrony - IP55 Mały i prosty alarm akustyczny dla instalacji wewnętrznych. Efektywny wszędzie tam, gdzie potrzebny jest wysoki i wyraźny sygnał dźwiękowy. ABS, wysoka odporność udarowa kolor jasno-szary IP3 zgodnie z EN6059 dławik 1mm Waga: 0,18 kg Temp. pracy: -15 C do +50 C Uniwersalny buczek sygnałowy dla instalacji wewnętrznych. Szeroka oferta napięciowa pozwala zaadaptować urządzenie do różnych aplikacji. ABS, wysoka odporność udarowa kolor jasno-szary IP43 zgodnie z EN6059 dławik M16 Poziom dźwięku: 98 db (A), 1m Cykl pracy: Ciągły Waga: 0,4 kg Temp. pracy: -15 C do +50 C Bardzo głośna syrena do stosowania na zewnątrz jak i wewnątrz obiektu. Stworzona do wieloletniej bezawaryjnej pracy w ciężkich środowiskach. ABS, wysoka odporność udarowa kolor szary IP55 dławik M0 Poziom dźwięku: db (A), 1m Cykl pracy: Ciągły Waga: 1,1 kg Temp. pracy: -0 C do +60 C Buczki z tubą KHP VAC ma KHP VAC ma KHP VAC...15 ma KHP VAC...15 ma KHP VDC ma KHP VDC ma KHP VDC...70 ma KHP VDC...30 ma Buczki bez tuby KHP VAC ma KHP VAC ma KHP VAC...15 ma KHP VAC...15 ma KHP VDC ma KHP VDC ma KHP VDC...70 ma KHP VDC...30 ma Inne napięcia na: 3 HPM VAC ma HPM VAC ma HPM VAC..75 ma HPM VAC...15 ma HPM VAC...15 ma HPM VDC ma HPM VDC ma HPM VDC...70 ma HPM VDC...50 ma HPM VDC...30 ma HPW VAC...3,40 A HPW VAC...1,0 A HPW VAC...0,65 A HPW VAC 50Hz..0,3 A HPW VAC...0,15 A HPW VAC...0,07 A HPW VDC...1 A HPW VDC...0,6 A HPW VDC...0,30 A HPW VDC...0,4 A HPW VDC...0,08 A HPW VDC...0,05 A Inne napięcia na:

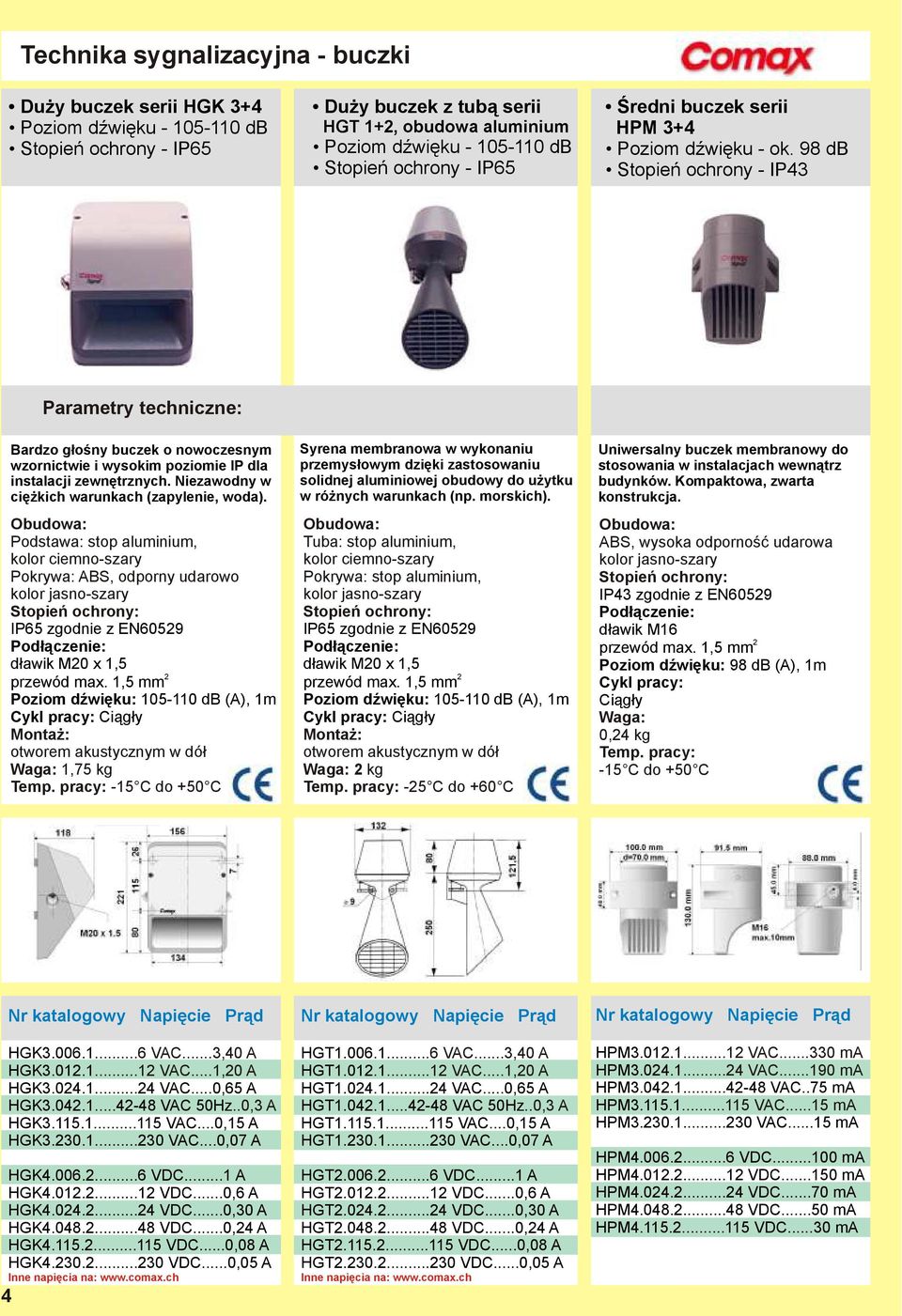

4 Technika sygnalizacyjna - buczki Duży buczek serii HGK 3+4 Poziom dźwięku db Duży buczek z tubą serii HGT 1+, obudowa aluminium Poziom dźwięku db Średni buczek serii HPM 3+4 Poziom dźwięku - ok. 98 db Stopień ochrony - IP43 Bardzo głośny buczek o nowoczesnym wzornictwie i wysokim poziomie IP dla instalacji zewnętrznych. Niezawodny w ciężkich warunkach (zapylenie, woda). Podstawa: stop aluminium, kolor ciemno-szary Pokrywa: ABS, odporny udarowo kolor jasno-szary IP65 zgodnie z EN6059 dławik M0 x 1,5 Poziom dźwięku: db (A), 1m Cykl pracy: Ciągły Montaż: otworem akustycznym w dół Waga: 1,75 kg Temp. pracy: -15 C do +50 C Syrena membranowa w wykonaniu przemysłowym dzięki zastosowaniu solidnej aluminiowej obudowy do użytku w różnych warunkach (np. morskich). Tuba: stop aluminium, kolor ciemno-szary Pokrywa: stop aluminium, kolor jasno-szary IP65 zgodnie z EN6059 dławik M0 x 1,5 Poziom dźwięku: db (A), 1m Cykl pracy: Ciągły Montaż: otworem akustycznym w dół Waga: kg Temp. pracy: -5 C do +60 C Uniwersalny buczek membranowy do stosowania w instalacjach wewnątrz budynków. Kompaktowa, zwarta konstrukcja. ABS, wysoka odporność udarowa kolor jasno-szary IP43 zgodnie z EN6059 dławik M16 Poziom dźwięku: 98 db (A), 1m Cykl pracy: Ciągły Waga: 0,4 kg Temp. pracy: -15 C do +50 C HGK VAC...3,40 A HGK VAC...1,0 A HGK VAC...0,65 A HGK VAC 50Hz..0,3 A HGK VAC...0,15 A HGK VAC...0,07 A HGK VDC...1 A HGK VDC...0,6 A HGK VDC...0,30 A HGK VDC...0,4 A HGK VDC...0,08 A HGK VDC...0,05 A 4 Inne napięcia na: HGT VAC...3,40 A HGT VAC...1,0 A HGT VAC...0,65 A HGT VAC 50Hz..0,3 A HGT VAC...0,15 A HGT VAC...0,07 A HGT VDC...1 A HGT VDC...0,6 A HGT VDC...0,30 A HGT VDC...0,4 A HGT VDC...0,08 A HGT VDC...0,05 A Inne napięcia na: HPM VAC ma HPM VAC ma HPM VAC..75 ma HPM VAC...15 ma HPM VAC...15 ma HPM VDC ma HPM VDC ma HPM VDC...70 ma HPM VDC...50 ma HPM VDC...30 ma

5 Technika sygnalizacyjna - generatory dwięku Elektroniczny generator dźwięku serii EV1 Poziom dźwięku db Stopień ochrony - IP54 Elektroniczny generator dźwięku serii ES Poziom dźwięku db Elektroniczny generator dźwięku serii ES4 Poziom dźwięku db Generator dźwięku przeznaczony dla przemysłu i innych ciężkich środowisk. Możliwość sterowania z zewnątrz 3 z 1 typów sygnałów, obudowa aluminiowa. Podstawa: stop aluminium, kolor szary Głośnik: plastik, kolor czarny IP54, EN6059 dławik M0, zaciski 1,5 mm Wybór 3 z 1 dostępnych sygnałów przełącznikiem wewnętrznym, sterowanie z zewnątrz 3 sygnałami Ustawienia fabryczne dźwięków: dźwięk 1: sygnał awaryjny DIN dźwięk : syrena dźwięk 3: kurant 4 sygnałowy Poziom dźwięku: 105 db (A) Montaż: poziomy, wejście kabla z dołu Waga: 1,70 kg Temp. pracy: -5 C do +60 C Generator dźwięku przeznaczony dla przemysłu i innych ciężkich środowisk. Możliwość wyboru sygnałów. Bardzo głośny, uniwersalne zastosowanie. Podstawa: stop aluminium, kolor szary Głośnik: obudowa metal, panel ABS IP65, EN6059 dławik M16, (wybierane na PCB) dźwięk 1: szybko rosnący, wolno opadający częst. akustyczna: Hz częst. cykli: około 0,5 Hz (s) zakres AF: Hz dźwięk : sygnał ciągły o częst Hz Poziom dźwięku: db(a) Montaż: dowolny Waga: 1,50 kg Temp. pracy: -5 C do +50 C Generator dźwięku z opcją wyboru i sterowania z zewnątrz 7 z 60 sygnałów. Wewnętrzne i zewnętrzne sterowanie głośnością sygnału. Podstawa: stop aluminium, kolor szary Głośnik: obudowa metal, panel ABS IP65, EN6059 dławik M16, możliwość wyboru z pośród 60 sygnałów na 4 poziomach (patrz tabela dźwięków). Możliwość kontrolowania z zewnątrz do 7 sygnałów. częst. akustyczna: Hz częst. cykli: 0,5; 1,0;,0; 4,0 s; wybierane Poziom dźwięku: 105 db(a); ustawiany Montaż: dowolny Waga: 1,30 kg Temp. pracy: -5 C do +50 C EV VAC/VDC...0,16 A EV VAC...0,06A EV VAC...0,03 A Opcja: Wykonanie na temperatury: -50 C do +60 C UWAGA: pełna tabela generowanych dźwięków na ES VAC/VDC...0,34 A ES VAC/VDC...0,17 A ES VAC...0,06 A ES VAC...0,03 A ES VAC/15-60 VDC...0,5-0,6 A Opcja: możliwość zaprogramowania sygnału zgodnie ze specyfikacją Klienta. UWAGA: pełna tabela generowanych dźwięków na 5

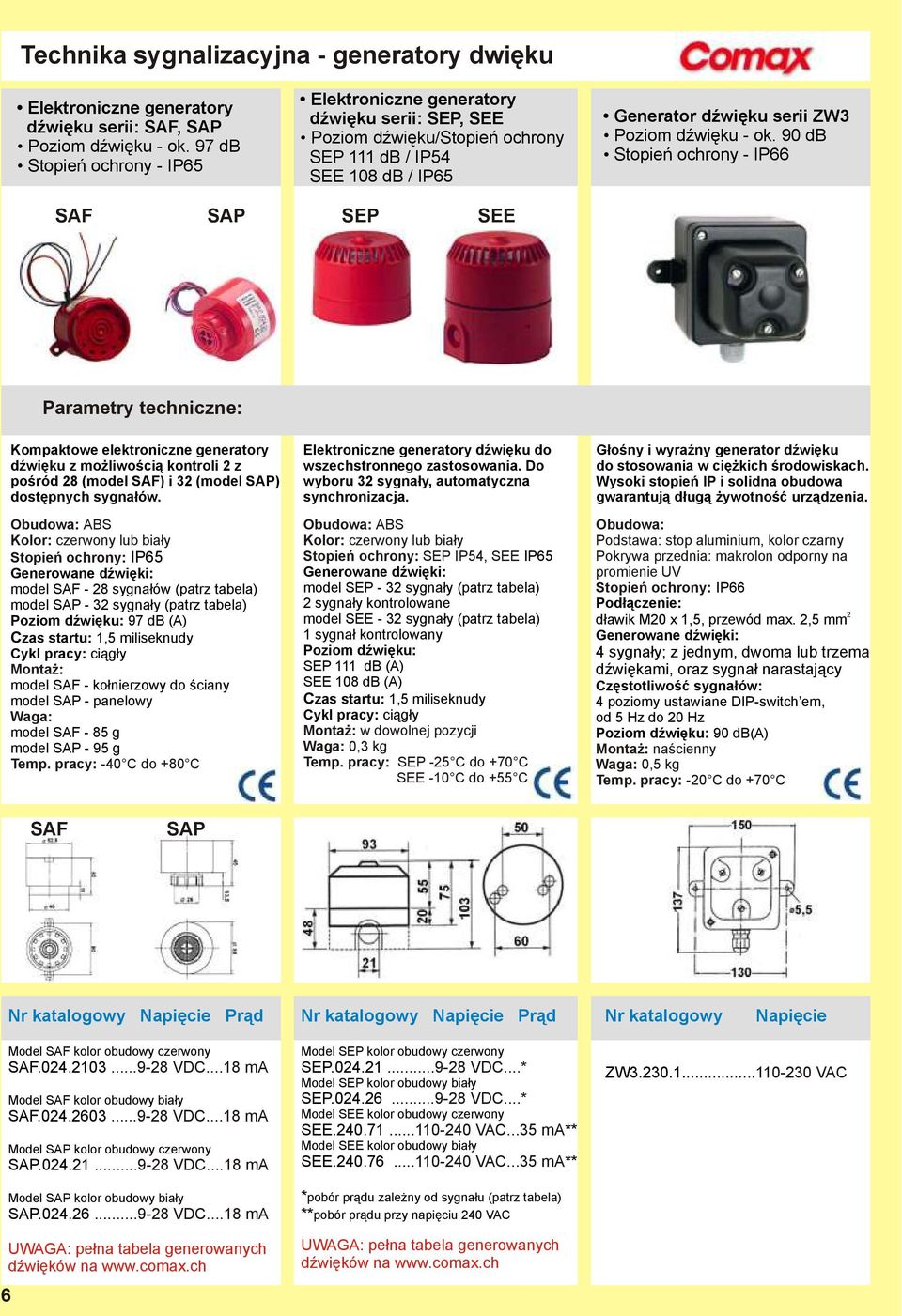

6 Technika sygnalizacyjna - generatory dwięku Elektroniczne generatory dźwięku serii: SAF, SAP Poziom dźwięku - ok. 97 db Elektroniczne generatory dźwięku serii: SEP, SEE Poziom dźwięku/stopień ochrony SEP 111 db / IP54 SEE 108 db / IP65 Generator dźwięku serii ZW3 Poziom dźwięku - ok. 90 db SAF SAP SEP SEE Kompaktowe elektroniczne generatory dźwięku z możliwością kontroli z pośród 8 (model SAF) i 3 (model SAP) dostępnych sygnałów. ABS Kolor: czerwony lub biały IP65 model SAF - 8 sygnałów (patrz tabela) model SAP - 3 sygnały (patrz tabela) Poziom dźwięku: 97 db (A) Czas startu: 1,5 miliseknudy Montaż: model SAF - kołnierzowy do ściany model SAP - panelowy Waga: model SAF - 85 g model SAP - 95 g Temp. pracy: -40 C do +80 C Elektroniczne generatory dźwięku do wszechstronnego zastosowania. Do wyboru 3 sygnały, automatyczna synchronizacja. ABS Kolor: czerwony lub biały SEP IP54, SEE IP65 model SEP - 3 sygnały (patrz tabela) sygnały kontrolowane model SEE - 3 sygnały (patrz tabela) 1 sygnał kontrolowany Poziom dźwięku: SEP 111 db (A) SEE 108 db (A) Czas startu: 1,5 miliseknudy Montaż: w dowolnej pozycji Waga: 0,3 kg Temp. pracy: SEP -5 C do +70 C SEE -10 C do +55 C Głośny i wyraźny generator dźwięku do stosowania w ciężkich środowiskach. Wysoki stopień IP i solidna obudowa gwarantują długą żywotność urządzenia. Podstawa: stop aluminium, kolor czarny Pokrywa przednia: makrolon odporny na promienie UV IP66 dławik M0 x 1,5, przewód max.,5 mm 4 sygnały; z jednym, dwoma lub trzema dźwiękami, oraz sygnał narastający Częstotliwość sygnałów: 4 poziomy ustawiane DIP-switch em, od 5 Hz do 0 Hz Poziom dźwięku: 90 db(a) Montaż: naścienny Waga: 0,5 kg Temp. pracy: -0 C do +70 C SAF SAP Nr katalogowy Napięcie Model SAF kolor obudowy czerwony SAF VDC...18 ma Model SAF kolor obudowy biały SAF VDC...18 ma Model SAP kolor obudowy czerwony SAP VDC...18 ma Model SAP kolor obudowy biały SAP VDC...18 ma UWAGA: pełna tabela generowanych dźwięków na 6 Model SEP kolor obudowy czerwony SEP VDC...* Model SEP kolor obudowy biały SEP VDC...* Model SEE kolor obudowy czerwony SEE VAC...35 ma** Model SEE kolor obudowy biały SEE VAC...35 ma** *pobór prądu zależny od sygnału (patrz tabela) **pobór prądu przy napięciu 40 VAC UWAGA: pełna tabela generowanych dźwięków na ZW VAC

7 Technika sygnalizacyjna - brzęczyki i syreny Brzęczyk piezoelektroniczny serii: ESD, ESP Poziom dźwięku - ok. 90 db Stopień ochrony - IP30/IP43 Syrena alarmowa serii: S0 Zakres słyszalności - 0,3 km Poziom dźwięku - ok. 11 db Stopień ochrony - IP/IP44 Mała syrena serii: KS Poziom dźwięku - ok. 100 db Stopień ochrony - IP0/IP44 Brzęczyk piezoelektroniczny z sygnałem ciągłym (model ESD) i ciągłym lub pulsacyjnym (model ESP). Do montażu panelowego i pulpitów sterowniczych. ABS, odporny udarowo IP30, EN6059 IP43 - opcja z ochronną nakrętką styki płaskie 6,3 x 0,8 mm model ESD - sygnał ciągły model ESP - sygnał ciągły lub pulsacyjny częst. akustyczna: 400 Hz częst. cykli: model ESP około 1 Hz Poziom dźwięku: 90 db(a) Montaż: dowolny Waga: 50 g Temp. pracy: -0 C do +70 C Głośna syrena motorowa do uniwersalnego użytku. Możliwość zwiększenia poziomu ochrony do IP44 poprzez zastosowanie kopuły ochronnej. Napięcie zasilania: AC/DC stop aluminium IP IP44 - opcja z kopułą ochronną dławik PG 9 Zakres słyszalności: w warunkach z wiatrem : około 0,3 km w warunkach pod wiatr : około 0,15 km Poziom dźwięku: 11 db(a) Czas pracy cyklu: krótki czas cyklu S, 15 minut Klasa izolacyjna: B Prędkość obrotowa: 8000 obr./min. Częstotliwość dźwięku: 800 Hz Liczba okienek: 6 Waga: 1,6 kg Niewielka i dobrze słyszalna syrena do różnych zastosowań, np. sygnalizacja przerw w zakładach produkcyjnych. ABS, kolor szary IP44, EN 6059 Syrena: IP0, EN 6059 dławik M16 Poziom dźwięku: 100 db(a) Czas pracy: praca ciągła dla wersji 1/4 VDC krótki czas cyklu dla wersji 30 VAC Montaż: wewnątrz obiektu dowolny na zewnątrz obiektu syreną w dół Waga: 0,45 kg Temp. pracy: -0 C do +50 C Model ESD - sygnał ciągły ESD.04.3 ESD ESD ESD VAC/VDC...0 ma VAC/VDC...0 ma VAC/VDC..0 ma VAC...0 ma Model ESP - sygnał ciągły lub pulsacyjny ESP VAC/VDC...0 ma ESP VAC/VDC...0 ma ESP VAC/VDC..0 ma ESP VAC...0 ma 7 Opcja: ochronna nakrętka dla IP43 S S VAC/VDC...5, A...30 VAC/VDC...0,6 A Opcja: kopuła ochronna dla IP44 KS.01. KS.04. KS VDC...0,85 A...4 VDC...0,50 A...30 VAC, 50 Hz..0,35 A

8 Technika sygnalizacyjna - obrotowe światła ostrzegawcze Obrotowa lampa ostrzegawcza z reflektorem serii: DLH Źródło światła - halogen 35W Obrotowa lampa ostrzegawcza z reflektorem serii: SLD1 Źródło światła - halogen 55W/70W Stopień ochrony - IP54 Obrotowa lampa ostrzegawcza z system 3 soczewek serii: DLL Źródło światła - halogen 35W Duża obrotowa lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Wysoka odporność udarowa. Podstawa: ABS wysokoudarowy, czarny Klosz: poliwęglan, wysokoudarowy IP65, EN6059 Napęd: silnik obrotowy w środku ciężkości Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 35W Mocowanie: na podłożu, uchwycie, rurze zaciski w kostce Montaż: Dowolny Waga: 0,680 kg Temp. pracy: -30 C do +50 C Duża obrotowa lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Możliwy montaż na samochodach. Podstawa: ABS/PC ze spodem metalowym Klosz: pleksiglas IP54, EN6059 Napęd: silnik obrotowy w środku ciężkości Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 55W (1 VDC; 115/30 VAC) 70W (4 VDC) Mocowanie: na podłożu, uchwycie, rurze od dołu, zaciski 1,5 mm Montaż: pionowy Waga: 1,4 kg (1/4 VDC),3 kg (115/30 VAC) Temp. pracy: -0 C do +50 C Duża obrotowa lampa ostrzegawcza z potrójnym system soczewek. Wysoki poziom ochrony IP oraz duża odporność na urazy mechaniczne. Podstawa: ABS wysokoudarowy, czarny Klosz: poliwęglan, wysokoudarowy IP65, EN6059 Napęd: silnik obrotowy w środku ciężkości Czas pracy: około 5000 h Prędkość obrotowa lustra: 60 obr/min. Moc lampy: 35W Mocowanie: na podłożu, uchwycie, rurze zaciski w kostce Montaż: Dowolny Waga: 0,670 kg Temp. pracy: -30 C do +50 C Model DLH - kolor klosza czerwony DLH.01.1 DLH DLH DLH VDC...3 A...4 VAC/VDC...1,6 A VAC/VDC..0,35 A...30 VAC...0,17 A Model DLH - kolor klosza żółty DLH.01.3 DLH DLH DLH VDC...3 A...4 VAC/VDC...1,6 A VAC/VDC..0,35 A...30 VAC...0,17 A M-DLH uchwyt montaż boczny Opcja: inne kolory klosza na zamówienie 8 SLD1.01.*...1 VDC...4,8 A SLD1.04.*...4 VDC...3,0 A SLD * VAC...0,46 A SLD1.30.1*...30 VAC...0,3 A * - kolor: 1 = czerwony, = żółty inne kolory na zamówienie M-SLD uchwyt, montaż boczny A-SLD kołnierz dla montażu na rurze D-SLD profil do montażu na dachu samochodu S-SLD druciana osłona klosza Opcja: inne kolory klosza na zamówienie Model DLL - kolor klosza czerwony DLL VAC/VDC...1,6 A DLL VAC/VDC...0,35 A DLL VAC...0,17 A Model DLL - kolor klosza żółty DLL VAC/VDC...1,6 A DLL VAC/VDC...0,35 A DLL VAC...0,17 A M-DLH uchwyt montaż boczny Opcja: inne kolory klosza na zamówienie

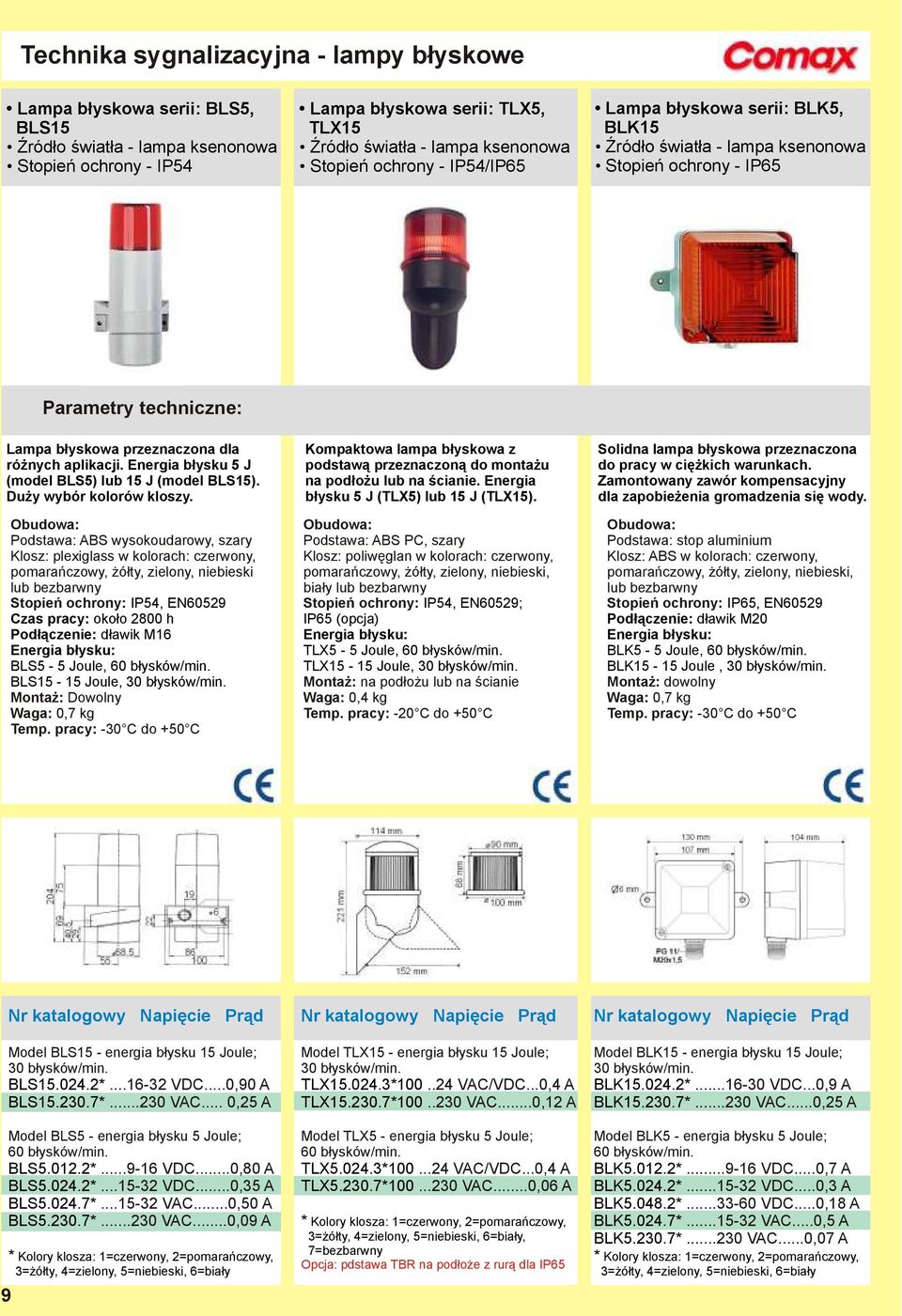

9 Technika sygnalizacyjna - lampy błyskowe Lampa błyskowa serii: BLS5, BLS15 Źródło światła - lampa ksenonowa Stopień ochrony - IP54 Lampa błyskowa serii: TLX5, TLX15 Źródło światła - lampa ksenonowa Stopień ochrony - IP54/IP65 Lampa błyskowa serii: BLK5, BLK15 Źródło światła - lampa ksenonowa Lampa błyskowa przeznaczona dla różnych aplikacji. Energia błysku 5 J (model BLS5) lub 15 J (model BLS15). Duży wybór kolorów kloszy. Podstawa: ABS wysokoudarowy, szary Klosz: plexiglass w kolorach: czerwony, pomarańczowy, żółty, zielony, niebieski lub bezbarwny IP54, EN6059 Czas pracy: około 800 h dławik M16 Energia błysku: BLS5-5 Joule, 60 błysków/min. BLS15-15 Joule, 30 błysków/min. Montaż: Dowolny Waga: 0,7 kg Temp. pracy: -30 C do +50 C Kompaktowa lampa błyskowa z podstawą przeznaczoną do montażu na podłożu lub na ścianie. Energia błysku 5 J (TLX5) lub 15 J (TLX15). Podstawa: ABS PC, szary Klosz: poliwęglan w kolorach: czerwony, pomarańczowy, żółty, zielony, niebieski, biały lub bezbarwny IP54, EN6059; IP65 (opcja) Energia błysku: TLX5-5 Joule, 60 błysków/min. TLX15-15 Joule, 30 błysków/min. Montaż: na podłożu lub na ścianie Waga: 0,4 kg Temp. pracy: -0 C do +50 C Solidna lampa błyskowa przeznaczona do pracy w ciężkich warunkach. Zamontowany zawór kompensacyjny dla zapobieżenia gromadzenia się wody. Podstawa: stop aluminium Klosz: ABS w kolorach: czerwony, pomarańczowy, żółty, zielony, niebieski, lub bezbarwny IP65, EN6059 dławik M0 Energia błysku: BLK5-5 Joule, 60 błysków/min. BLK15-15 Joule, 30 błysków/min. Montaż: dowolny Waga: 0,7 kg Temp. pracy: -30 C do +50 C Model BLS15 - energia błysku 15 Joule; 30 błysków/min. BLS15.04.* VDC...0,90 A BLS *...30 VAC... 0,5 A Model BLS5 - energia błysku 5 Joule; 60 błysków/min. BLS5.01.* VDC...0,80 A BLS5.04.* VDC...0,35 A BLS5.04.7* VAC...0,50 A BLS5.30.7*...30 VAC...0,09 A 9 * Kolory klosza: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=biały Model TLX15 - energia błysku 15 Joule; 30 błysków/min. TLX * VAC/VDC...0,4 A TLX * VAC...0,1 A Model TLX5 - energia błysku 5 Joule; 60 błysków/min. TLX5.04.3* VAC/VDC...0,4 A TLX5.30.7* VAC...0,06 A * Kolory klosza: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=biały, 7=bezbarwny Opcja: pdstawa TBR na podłoże z rurą dla IP65 Model BLK15 - energia błysku 15 Joule; 30 błysków/min. BLK15.04.* VDC...0,9 A BLK *...30 VAC...0,5 A Model BLK5 - energia błysku 5 Joule; 60 błysków/min. BLK5.01.* VDC...0,7 A BLK5.04.* VDC...0,3 A BLK5.048.* VDC...0,18 A BLK5.04.7* VAC...0,5 A BLK5.30.7*...30 VAC...0,07 A * Kolory klosza: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=biały

10 Technika sygnalizacyjna - lampy błyskowe i sygnalizacyjne Lampa błyskowa serii: BLG10 Źródło światła - lampa ksenonowa Stopień ochrony - IP67 ODPORNA NA WIBRACJE!!!! Lampa sygnalizacyjna serii: SAM Źródło światła - VAL 60W, 30V Stopień ochrony - IP54 Lampa sygnalizacyjna serii: SA Źródło światła - żarówka E7 40W Kompaktowa lampa błyskowa, odporna na wibracje. Podstawa wykonana z gumy. Zastosowanie na maszynach, dźwigach, pojazdach. Wysokie IP. Podstawa: elastyczna guma TPF Klosz: poliwęglan w kolorach: czerwony, żółty, zielony, niebieski lub bezbarwny Klasa ochrony: II IP67, EN6059 otwór pod kabel 6-8 mm Energia błysku: 10 Joule, 60 błysków/min. Montaż: otworem kablowym do dołu Waga: 0,45 kg Temp. pracy: -0 C do +50 C Lampa sygnalizacyjna do sterowania ruchem ulicznym z 1, lub 3 modułami. Do stosowania przy wjazdach do garaży i parkingów oraz w sygnalizacji ulicznej. tworzywo odporne na promienie UV, kolor szary Panel czołowy: tworzywo odporne na promienie UV, kolor czarny Kolory soczewek: żółty, zielony, czerwony Średnica soczewki: 00 mm IP54, EN6059 Temp. pracy: -0 C do +60 C Lampa: VAL 60W, 30V Waga: moduł z 1 lampą -,0 kg moduł z lampami - 3, kg moduł z 3 lampami - 4,7 kg Silna lampa sygnalizacyjna mocowana na ruchomym wysięgniku. Możliwość łącznego montażu do trzech lamp z zieloną, czerwoną lub żółtą soczewką. ABS, kolor szary Kolory soczewek: żółty, zielony, czerwony Średnica soczewki: 10 mm IP65, EN6059 Klasa ochrony: II dławik M0 Montaż: na wysięgniku bocznym Temp. pracy: -30 C do +70 C Żarówka: E7 30 V, 40 W Nr katalogowy Napięcie BLG * BLG *...30 VAC * Kolory klosza: 1=czerwony, 3=żółty, 4=zielony, 5=niebieski, 7=bezbarwny VDC/ 0-75 VAC Nr katalogowy Napięcie Kolor soczewki czerwony (1 moduł) SAM VAC Kolor soczewek: czerwony i zielony ( moduły) SAM VAC Kolor soczewek: czerwony, żółty i zielony (3 moduły) SAM VAC Opcja: średnica soczewek 100 mm lub 300mm Nr katalogowy Napięcie Kolor soczewki czerwony SA VAC Kolor soczewki żółty SA VAC Kolor soczewki zielony SA VAC V-SA moduł łączeniowy dla lub 3 lamp G-SA.30.1 żarówka 30 VAC E7 40W, odporna na wibracje Opcja: źródło światła LED 30 VAC E7

11 Technika sygnalizacyjna - moduły kombinowane Sygnalizator światło błyskowe + dźwięk serii: YL Źródło światła - lampa ksenonowa Poziom dźwięku db Sygnalizatory światło błyskowe + dźwięk serii: YL5, YL8, YL83 Źródło światła - lampa ksenonowa Poziom dźwięku - 10 db Sygnalizatory światło + dźwięk serii: HPX, HPL Źródło światła - lampa ksenonowa, model HPX Źródło światła - żarówka 7W, Ba15d, model HPL Poziom dźwięku - 95 db HPX 1+ HPL 1+ HPX 3+4 HPL 3+4 Kompaktowy sygnalizator optycznoakustyczny (światło błyskowe). Do pracy wewnątrz budynku. Światło i dźwięk sterowane niezależnie. Wybór 3 tonów. ABS,biała lub czerwona Klosz: poliwęglan w kolorach: czerwony, żółty lub bezbarwny Częstotliwość błysku: 1Hz Energia błysku: 3 Joule Jasność: 40 cd 3 sygnały - przełączane via DIL-switch Poziom dźwięku: 100 db (A) 1m otwór M0 do pracy wewnątrz budynku Waga: 0,5 kg Temp. pracy: -5 C do +40 C Bardzo głośny sygnalizator optycznoakustyczny (światło błyskowe). Światło i dźwięk sterowane niezależnie. Wybór 3 tonów. Możliwość sterowania tonami. ABS, czerwona Klosz: poliwęglan w kolorach: czerwony, pomarańczowy, zielony, niebieski lub bezbarwny otwór na dławik M0 3 sygnały (patrz tabela) Poziom dźwięku: model YL dB model YL dB model YL8S dB Energia błysku: 5 Joule IP54, opcja IP65 Montaż: Dowolnie Temp. pracy: -5 C do +55 C Waga: YL5 0,9 kg YL8/YL8S 3,0 kg Uniwersalny sygnalizator optycznoakustyczny do wielu zastosowań. Światło i dźwięk sterowane niezależnie. Wykonanie buczka z tubą lub bez. ABS, jasno szary Klosz: poliwęglan w kolorach: czerwony, żółty lub zielony Moduł świetlny: model HPX - energia błysku 1 Joule model HPL - żarówka 7 W, Ba 15d IP43, EN6059 Montaż: otworem akustycznym w dół Poziom dźwięku: 95 db(a) Temp. pracy: -0 C do +50 C Waga: 0,185 kg Nr katalogowy Napięcie Prąd Kolor obudowy czerwony YL.04.1*...4 VDC...60/0 ma Kolor obudowy biały YL.04.6*...4 VDC...60/0 ma * Kolory klosza: 1=czerwony, =pomarańczowy, 7=bezbarwny Prąd: światło/dźwięk ma 11 YL5.04. *...4 VDC /50mA YL5.30.1*...30 VAC /35mA YL8.04.*...4 VDC /50mA YL8.30.1*...30 VAC /35mA YL8S.04.*...4 VDC /50mA YL8S.30.1*...30 VAC /35mA Prąd: dźwięk/światło ma * Kolory klosza: 1=czerwony, =pomarańczowy, 4=zielony, 5=niebieski, 7=przeźroczysty Buczki z tubą, lampa błyskowa (ksenon) HPX.01.*...1 VDC...0,3 A HPX.04.*...4 VDC...0,17 A HPX1.30.1* VAC...0,04A Buczki bez tuby, lampa błyskowa (ksenon) HPX4.01.*... 1 VDC...0,3 A HPX4.04.*...4 VDC...0,17 A HPX3.30.1* VAC...0,04A Buczki z tubą, żarówka 7W Ba, 15d HPL.01.*... 1 VDC...0,95 A HPL.04.*...4 VDC...0,5 A HPL1.30.1* VAC...0,06A Buczki bez tuby, żarówka 7W Ba, 15d HPL4.01.*... 1 VDC...0,95 A HPL4.04.*...4 VDC...0,5 A HPL3.30.1* VAC...0,06A *Kolory klosza: 1=czerwony, 3=żółty, 4=zielony

12 Technika sygnalizacyjna - wieże sygnalizacyjne Wieża sygnalizacyjna serii: AL1 Źródło światła - LED multikolor NOWOŚĆ - 5 KOLORÓW W 1 MODULE!!!!! Wieża sygnalizacyjna serii: SL Źródło światła - lampa ksenonowa lub żarówka Ba 15d, 5-7W Poziom dźwięku - buczek 9 db Moduł świetlny SL-BL/SL-FL/SL-L Cokół bazowy SL-B TBX Wieża sygnalizacyjna z 5-cio kolorowym modułem świetlnym w technologii LED. Do wyboru 3 typy sygnałów: błyskowy, migający lub ciągły. Moduł dźwiękowy opcjonalnie. Bardzo długi czas pracy. tworzywo termoplastyczne Klosz: poliwęglan, przeźroczysty Rura: aluminium, 100 mm Podstawa: plastik, czarny Cykl pracy: błyskanie - 50 ms włączone 450 ms wyłączone miganie - 00 ms włączone 300 ms wyłączone przewód przez podstawę i rurę IP54, EN 6059 Montaż: na podłożu Waga: 0,3 kg Temp. pracy: -30 C do +60 C Wieża sygnalizacyjna do montażu z max. 5 modułów. Dodatkowe uszczelki zapewniają poziom IP65 (oprócz modułów dźwiękowych IP54). Montaż Naścienny, na podstawie z rurą albo na podłożu. Źródło światła lampa ksenonowa lub żarówka Ba 15d. poliwęglan - wszystkie moduły Klosz: poliwęglan przeźroczysty w kolorze: czerwonym, żółtym, zielonym, niebieskim lub bezbarwnym Poziom dźwięku: moduł dźwiękowy SL-A 90 db (A), 0.6m, sygnał ciągły, kolor czarny, waga 0.3 kg moduł dźwiękowy SL-AP 90 db (A), 0,6m, sygnał pulsujący, kolor czarny, waga 0.3 kg przewód przez podstawę i rurę do cokołu bazowego SL-B, przewody 1,5mm Moduły świetlne: SL-BL -światło migające, źródło światła żarówka Ba 15d, jasność cd, waga 0,15 kg SL-FL -światło błyskowe, źródło światła lampa ksenonowa 1J, waga 0,15 kg SL-L -światło ciągłe, źródło światła żarówka Ba 15d, jasność cd, waga 0,15 kg IP54, EN 6059, IP65 z uszczelkami Montaż: naścienny (moduł SL-FW), na podstawie z rurą (moduł SL-F), na podłożu (cokół bazowy SL-B) Temp. pracy: -0 C do +50 C Moduł dźwiękowy SL-A/SL-AP Cokół bazowy SL-B Moduł świetlny SL-BL/SL-FL/SL-L Nr katalogowy Napięcie Prąd Nr katalogowy Opis Napięcia Prąd AL VDC ma AL VAC...90 ma Wieże z modułem dźwiękowym AL VDC ma AL VAC...90 ma 1 SL-B...Cok ół bazowy SL-FW...Cokół do montażu naściennego SL-F100...Podstawa z rurą 100 mm, PC SL-F50...Podstawa z rurą 50 mm, PC SL-IP65...Zestaw 3 uszczelek dla IP65 (tylko moduły świetlne) SL-A4.....Moduł dźwiękowy (sygnał ciągły) VAC/VDC ma SL-A Moduł dźwiękowy (sygnał ciągły) VAC/VDC ma SL-AP4.....Moduł dźwiękowy (sygnał pulsujący) VAC/VDC ma SL-AP Moduł dźwiękowy (sygnał pulsujący) VAC/VDC ma SL-L*...Moduł światło ciągłe VAC/VDC SL-BL4*...Moduł światło migające...4 VAC/VDC...0,30 A SL-BL30*...Moduł światło migające...30 VAC...0,03 A SL-FL4*...Moduł światło błyskające...4 VAC/VDC ma SL-FL30*....Moduł światło błyskające...30 VAC...80 ma SL-L4....Żarówka 4 V, Ba 15d 5-7 W SL-L30....Żarówka 0-60 V, Ba 15d 5-7 W * Kolory klosza: 1=czerwony, 3=żółty, 4=zielony, 5=niebieski, 7=przeźroczysty

13 Technika sygnalizacyjna dla stref zagrożonych wybuchem Buczek do stref zagrożonych wybuchem serii: dgh1 Poziom dźwięku db Dzwonek do stref zagrożonych wybuchem serii: dgw1 Poziom dźwięku db Generator akustyczny do stref zagrożonych wybuchem serii: EZW3 Poziom dźwięku - 90 db Generator akustyczny do stref zagrożonych wybuchem serii: dev1 Poziom dźwięku db Buczek w obudowie z tworzywa wzmocnionego włóknem szklanym. Dla wszystkich stref Ex kategorii 1 i. Opcja z wyjściem telefonicznym. Poliester wzmocniony włóknem szklanym, kolor ciemno-szary 1 x M0 x 1,5 + 1 zaślepka M0, Montaż: dowolnie Poziom dźwięku: 105dB(A)1m Temp. Pracy: -0 C do +40 C EEx kategoria: II G EEx de IIC T6 IP66 Klasa ochrony: II Akceptacja: ATEX II G EEx de II C T6 Waga: 3,5 kg Dzwonek w obudowie z tworzywa wzmocnionego włóknem szklanym. Dla wszystkich stref Ex kategorii 1 i. Opcja z wyjściem telefonicznym. Poliester wzmocniony włóknem szklanym, kolor ciemno-szary Kopuła: stal, kolor jasno-szary 1 x M0 x 1,5 + 1 zaślepka M0, Montaż: dowolnie Poziom dźwięku: 105dB(A)1m Temp. pracy: -0 C do +40 C EEx kategoria: II G EEx de IIC T6 IP66 Akceptacja: ATEX II G EEx de II C T6 Klasa ochrony: II Waga: 3,5 kg Generator akustyczny w trwałej obudowie z aluminium i makrolonu odpornego na UV. Dla stref Ex kategorii 1 i. Wybór 4 typów sygnałów. Podstawa - aluminium, czarny Pokrywa przednia: makrolon IP66 1x M0 x 1,5 4 typy; z 1, lub 3 dźwiękami, oraz sygnał narastający Częstotliwość sygnałów: 4 poziomy ustawiane DIP-switch, od 5 Hz do 0 Hz Poziom dźwięku: 90 db(a) Akceptacja: EEx em [ib] IIC T6 DMT 99 ATEX E095 Temp. pracy: -0 C do +40 C Montaż: Naścienny Waga: 0,5 kg Generator akustyczny - wybór 31 sygnałów oraz 8 poziomów głośności. Obudowa z tworzywa sztucznego. Dla stref Ex kategorii 1 i. plastik, czarny lub czerwony Części metalowe: stal nierdzewna V4A (ASTM316) 1x M0 x 1,5 Montaż: dowolny Temp. pracy: -0 C do +40 C EEx kategoria: CE 0158 II G EEx dem IIC T6 IP66, EN6059 Klasa ochrony: II Akceptacja: PTB 03 ATEX 111, GOST 31 typów sygnałów (patrz tabela) Waga: 5,9 kg dgh VDC...0,3A dgh VAC...0,7A Opcja: model z wyjściem tele - fonicznym (model drgh1) dgw VDC...0,35A dgw VAC..0,055A Opcja: model z wyjściem tele - fonicznym (model drgw1) EZW VAC/ mA dev vdc/ 50mA * dev vac/ 100mA ** 165mA*** *przy napięciu 4 VDC **przy napięciu 30 VAC ***przy napięciu 115 VAC 13

14 Technika sygnalizacyjna dla stref zagrożonych wybuchem Lampy błyskowa do stref zagrożonych wybuchem serii: dslb0 i dslb5 Źródło światła - lampa ksenon Stopień ochrony - IP67 Lampa oświetleniowa do stref zagrożonych wybuchem serii: dsl1 Źródło światła - zarówka 15W Obrotowa lampa do stref zagrożonych wybuchem serii: dsld1 Źródło światła - HalogenH1 0W Głośnik do stref zagrożonych wybuchem serii: S15/5 Poziom dźwięku db dslb0 dslb5 Kompaktowa lampa błyskowa dla wszystkich stref Ex kategorii 1 i. Obudowa aluminiowa, wersja dslb0 z siatką ochronną na klosz. aluminium Klosz: wzmocnione szkło Siatka ochronna: stal nierdzewna (model dslb0) Energia błysku: 60 błysk./min. model dslb0: 15 joule, model dslb5: 5 joule 6 Czas pracy: 5x10 1 x M0 x 1,5 przewód max.,5 mm Montaż: dowolnie Temp. Pracy: -0 C do +40 C EEx kategoria: II G EEx de II C T6 Ip67 Akceptacja: PTB 99 ATEX 108 Klasa ochrony: I Waga:,0 kg Lampa w obudowie z tworzywa wzmocnionego włóknem szklanym. Dla wszystkich stref Ex kategorii 1 i. Żarówka energooszczędna 15W. Poliester wzmocniony włóknem szklanym, kolor ciemno-szary Klosz: macrolon, przeźroczysty żarówka: energooszczędna 15W 1 x M0 x 1,5 + 1 zaślepka M0, Montaż: dowolnie Temp. Pracy: -0 C do +40 C EEx kategoria: II G EEx de IIC T6 Ip66 Akceptacja: ATEX II G EEx de II C T6 Klasa ochrony: II Waga: 3,5 kg Lampa obrotowa w obudowie z tworzywa wzmocnionego włóknem szklanym. Dla wszystkich stref Ex kategorii 1 i. Źródło światła - halogen H1, 0W. Poliester wzmocniony włóknem szklanym, kolor ciemno-szary Klosz: macrolon, przeźroczysty Oświetlenie: 60 obr./min. źródło światła: halogen H1, 0W 1 x M0 x 1,5 + 1 zaślepka M0, Montaż: wisząca lub stojąca Temp. Pracy: -0 C do +40 C EEx kategoria: II G EEx de IIC T6 IP66 Akceptacja: ATEX II G EEx de II C T6 Klasa ochrony: II Waga: 3,5 kg Głośnik dla wszystkich stref Ex kategorii 1 i. Wykonanie specjalne do pracy w temperaturze - 50 C. Obudowa wykonana z tworzywa. plastik odporny na promienie UV,czarny IP66, EN x M0 x 1,5 plastik lub 1xM0x1/ NPT metal Napięcie zasilające: 100V Głośność: 119 db (A) model: S15-15W model: S5-5W Częst. akustyczna: Hz Montaż: dowolny Temp. pracy: -5 C do +50 C (opcja -50 C: model: S ) Waga: 1,5 kg Akceptacja: II G EEx de IIC T6 Nr katalogowy Wyjście Dławik dslb0.04.* VDC...1A dslb0.080.* VDC/ 0,5A dslb0.30.1* VAC/ 0,0A dslb5.04.* VDC...1A dslb5.080.* VDC/ 90mA dslb * VAC/ 135mA dslb5.30.1* VAC/ 130mA dsl VAC/ 0,15A dsld1.04.*...4 VDC/ 900mA dsld1.30.1*...30 VAC/ 100mA *Kolory klosza: 1=czerwony, 3=żółty S W...M0 S W...1/NPT S W...M0 S W...1/NPT S *...5W...M0 *model do pracy w temperaturze -50 C do +50 C * kolory klosza: 1=czerwony, 3=żółty, 4=zielony, 5=niebieski, 7=przeźroczysty dławik M0 - plastik dławik 1/NPT - metal 14

15 Oświetlenie przeszkodowe Lampa przeszkodowa niskiej intensywności typu A, serii: LG Źródło światła - diody LED Stopień ochrony - IP54/65 Lampa przeszkodowa średniej intensywności typu C, serii: AOL303-C Źródło światła - diody LED Lampa przeszkodowa niskiej intensywności. Obudowa wykonana ze stopu aluminium pokrytego kilkoma warstwami farby proszkowej gwarantuje zabezpieczenie urządzenia przed warunkami atmosferycznymi oraz urazami mechanicznymi. stop aluminium,pokryta farbą proszkową Klosz: wzmocnione szkło Odporność mechaniczna: podwyższona odporność na urazy mechaniczne i wibracje Źródło światła: diody LED emitujące światło o wysokiej jasności w kolorze czerwonym - lotniczym (aviation red), światło ciągłe Napięcie zasilania: VAC; 1, 4, 48VDC Pobór mocy: 10W Intensywność wiązki świetlnej: lampa typu A > 10 cd czerwony, zgodnie z ICAO oraz Rozporządzeniem Ministra Infrastruktury z dn. 5 czerwca 003r. w sprawie zgłaszania oraz oznakowania przeszkód lotniczych (Dz. U. Nr 130, poz.1193) Średni czas pracy: godzin Ochrona antyprzepięciowa: zintegrowana w lampie Temperatura pracy: -40 C do +80 C 3 x,5 mm w puszce przyłączeniowej IP54, opcja IP65 Waga: 1,5 kg Specyfikacja: spełnia wymogi ICAO, Aneks 14, rozdział 6 tabela 6-3 Gwarancja: 5 lat Lampa przeszkodowa średniej intensywności. Obudowa wykonana ze stopu aluminium pokrytego kilkoma warstwami farby proszkowej gwarantuje zabezpieczenie urządzenia przed warunkami atmosferycznymi oraz urazami mechanicznymi. stop aluminium,pokryta farbą proszkową Klosz: wzmocnione szkło - soczewka Odporność mechaniczna: podwyższona odporność na urazy mechaniczne i wibracje Źródło światła: diody LED emitujące światło o wysokiej jasności w kolorze czerwonym - lotniczym (aviation red), światło ciągłe Napięcie zasilania: VAC; 4 VDC Pobór mocy: 50W Intensywność wiązki świetlnej: lampa typu C, 000 cd, 360 horyzontalnie, zgodnie z ICAO oraz Rozporządzeniem Ministra Infrastruktury z dn. 5 czerwca 003r. w sprawie zgłaszania oraz oznakowania przeszkód lotniczych (Dz. U. Nr 130, poz.1193) Średni czas pracy: godzin Ochrona antyprzepięciowa: zintegrowana w lampie Temperatura pracy: -40 C do +80 C w osobnej skrzynce przyłączeniowej IP66 Waga: 10 kg Specyfikacja: spełnia wymogi ICAO, Aneks 14, rozdział 6 tabela 6-3 Gwarancja: 5 lat Nr katalogowy Napięcie Nr katalogowy Napięcie LG74-04/ VAC LG74-04/ VAC LG74-04/ VDC LG74-04/ VDC AOL303-C/ VAC AOL303-C/ VDC Inne napięcia oraz lampy przeszkodowe średniej intensywności typu B dostępne na zamówienie LG74-04/ VDC 15

16 Technika sygnalizacyjna Oświetlenie przeszkodowe Dystrybucja na terenie Polski: ul. Powstańców Śląskich 1/ WROCŁAW POLSKA Telefon: Telefax:
