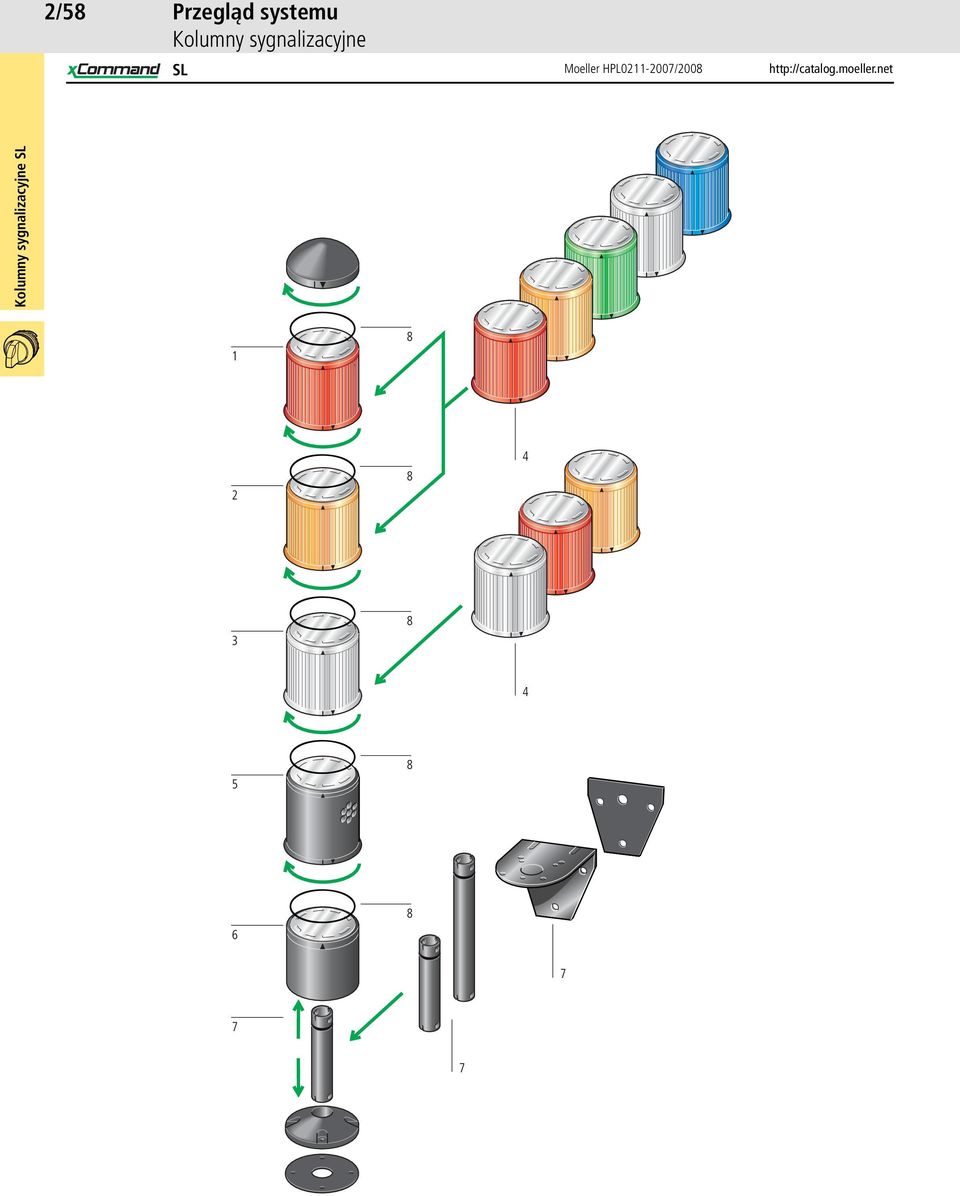

Przegląd systemu Kolumny sygnalizacyjne 2/58. Kolumny sygnalizacyjne SL. Moeller HPL /2008

Transkrypt

1 2/5 Przegląd systemu Kolumny sygnalizacyjne SL

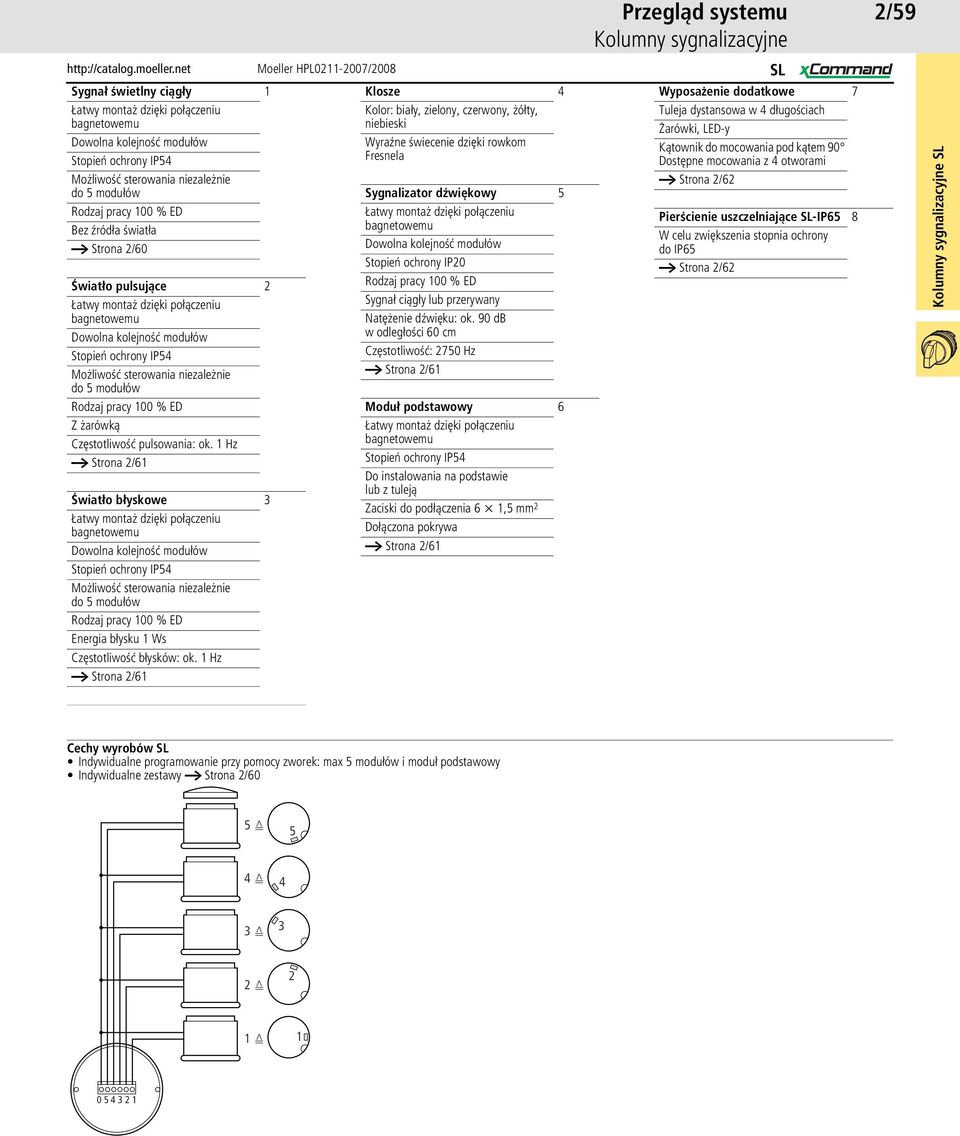

2 Sygnał świetlny ciągły 1 Bez źródła światła a Strona 2/60 Światło pulsujące 2 Z żarówką Częstotliwość pulsowania: ok. 1 Hz Światło błyskowe 3 Energia błysku 1 Ws Częstotliwość błysków: ok. 1 Hz Klosze Kolor: biały, zielony, czerwony, żółty, niebieski Wyraźne świecenie dzięki rowkom Fresnela Sygnalizator dźwiękowy 5 Stopień ochrony IP20 Sygnał ciągły lub przerywany Natężenie dźwięku: ok. 90 db w odległości 60 cm Częstotliwość: 250 Hz Moduł podstawowy 6 Do instalowania na podstawie lub z tuleją Zaciski do podłączenia 6 x 1,5 mm 2 Dołączona pokrywa Przegląd systemu Kolumny sygnalizacyjne SL Wyposażenie dodatkowe Tuleja dystansowa w długościach Żarówki, LED-y Kątownik do mocowania pod kątem 90 Dostępne mocowania z otworami a Strona 2/62 Pierścienie uszczelniające SL-IP65 W celu zwiększenia stopnia ochrony do IP65 a Strona 2/62 2/59 Cechy wyrobów SL Indywidualne programowanie przy pomocy zworek: max 5 modułów i moduł podstawowy Indywidualne zestawy a Strona 2/60 5 q 5 q 3 q 3 2 q 2 1 q

3 2/60 Podzespoły SL Znamionowe napięcie pracy Moduły Kolor Typ Zestawy kompletne, IP5 Moduły świetlne z podstawą, tuleją 100 mm i żarówką Sygnał świetlny ciągły 2 AC/DC 3 SL-100-L-RYG/ Liczba 2 AC/DC 2 SL-100-L-RG/ Zestawy kompletne montowane wg specyfikacji klienta Zamówienie składa się na formularzu FO315 a Elektroniczny Katalog: RMQ16 a Opis produktu a Informacje o produkcie (*) = Indywidualne oznaczenie klienta lub nr magazynowy; max 10 znaków SL-COMBINATION-* Kolor Typ Uwagi Moduł podstawowy Czarny, z pokrywą Z zaciskami ze śrubą SL-B Z Cage-Clamp SL-CB 213 Cage-Clamp jest zastrzeżonym znakiem towarowym Wago Kontakttechnik GmbH, Minden Z podłączeniem do AS-Interface SL-B-ASI 2221 Moduł podstawowy (płytka drukowana w obudowie podstawowej z 3 wyprowadzeniami): Całkowite zasilanie z AS-Interface (max 250 ma) przez podwójną kostkę zaciskową Połączenie 3 modułów o różnym działaniu (światło ciągłe, pulsujące, błyskowe i sygnał dźwiękowy) Sygnalizacja stanu diodami LED Poszczególne moduły należy zamawiać osobno Moduł światła ciągłego Bez źródła światła SL-L-W SL-L-R SL-L-G SL-L-Y SL-L-B

4 Podzespoły SL.. 2/61 Moduł światła pulsującego Bez żarówki, f Q 1 Hz Znamionowe napięcie pracy Kolor Typ 2 AC/DC (+10 %/ 15 %) SL-BL2-W SL-BL2-R SL-BL2-G SL-BL2-Y SL-BL2-B AC SL-BL130-W SL-BL130-R SL-BL130-G SL-BL130-Y SL-BL130-B AC SL-BL230-W SL-BL230-R SL-BL230-G SL-BL230-Y SL-BL230-B Moduł sygnalizacji akustycznej, IP20 Sygnał ciągły f = 250 Hz AC/DC 12 ma SL-A Sygnał ciągły f = 250 Hz AC/DC ma SL-A Sygnał impulsowy 5 Hz z f = 250 Hz Sygnał impulsowy 5 Hz z f = 250 Hz Moduł światła błyskowego Z lampą błyskową, 1 Ws, f Q 1 Hz AC/DC 12 ma SL-AP AC/DC ma SL-AP AC/DC (+10 %/-15 %) I emax : 190 ma AC I emax : 31 ma 230 AC I emax : 2 ma SL-FL2-W SL-FL2-R SL-FL2-Y SL-FL130-W SL-FL130-R SL-FL130-Y SL-FL230-W SL-FL230-R SL-FL230-Y 20530

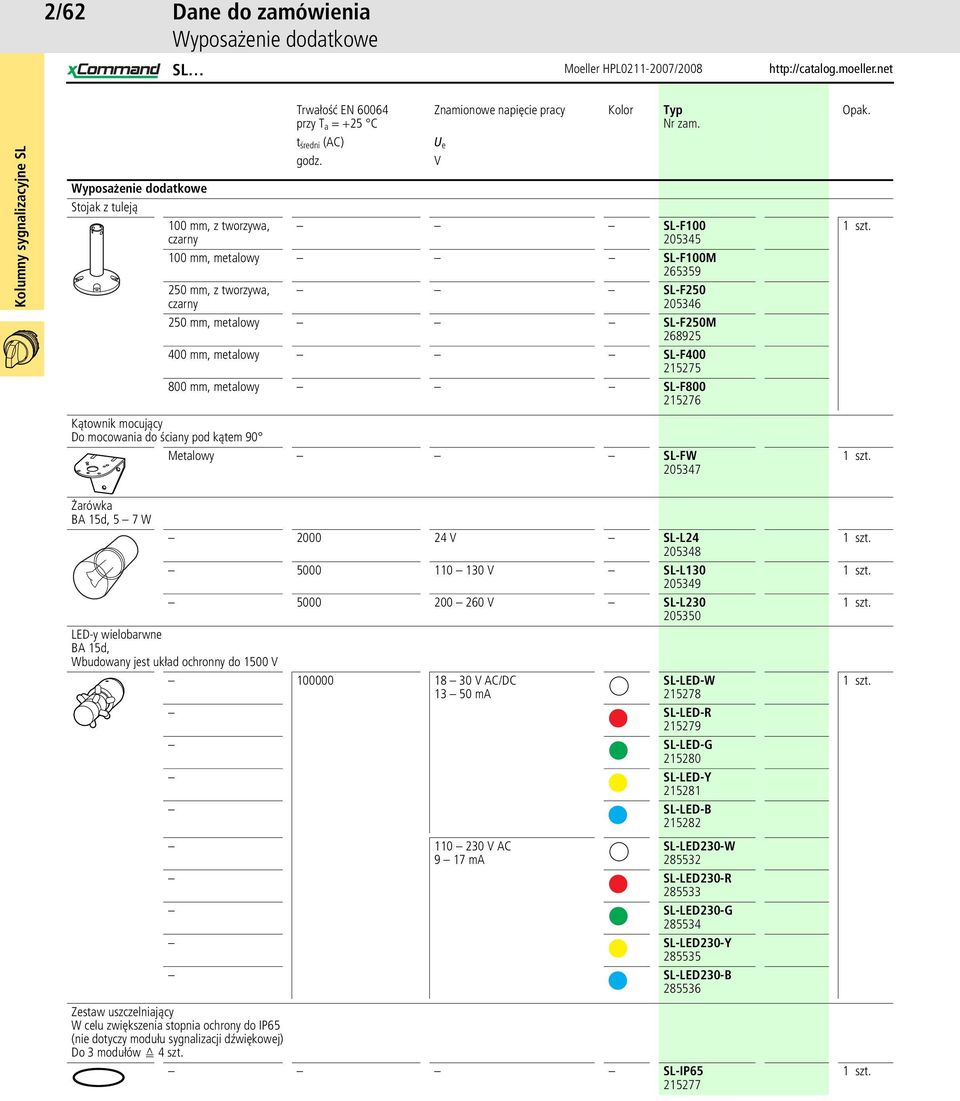

5 2/62 Wyposażenie dodatkowe SL Wyposażenie dodatkowe Stojak z tuleją 100 mm, z tworzywa, czarny Trwałość EN 6006 przy T a = +25 C t średni (AC) godz. Znamionowe napięcie pracy Kolor Typ SL-F mm, metalowy SL-F100M mm, z tworzywa, czarny SL-F mm, metalowy SL-F250M mm, metalowy SL-F mm, metalowy SL-F Kątownik mocujący Do mocowania do ściany pod kątem 90 Metalowy SL-FW 2053 Żarówka BA 15d, 5 W SL-L SL-L SL-L LED-y wielobarwne BA 15d, Wbudowany jest układ ochronny do AC/DC ma SL-LED-W 2152 SL-LED-R SL-LED-G SL-LED-Y SL-LED-B AC 9 1 ma SL-LED230-W SL-LED230-R SL-LED230-G 2553 SL-LED230-Y SL-LED230-B Zestaw uszczelniający W celu zwiększenia stopnia ochrony do IP65 (nie dotyczy modułu sygnalizacji dźwiękowej) Do 3 modułów q szt. SL-IP
