OPRAWA OŚWIETLENIOWA LED I-VALO DORA

Transkrypt

1 OPRAWA OŚWIETLENIOWA LED I-VALO DORA

2 OPRAWA OŚWIETLENIOWA LED DO ZASTOSOWAŃ PRZEMYSŁOWYCH DORA & DORA+ DO 145 lm/w I-VALO GWARANTUJE CHARAKTERYSTYKĘ WYDAJNOŚCI OPRAWY OŚWIETLENIOWEJ W ZAKRESIE OKREŚLONEJ TEMPERATURY TA Źródło światła LED średniej mocy Wymienny moduł LED. Klasa Ta Moc pobierana Temperatura barwowa Strumień świetlny Sprawność świetlna oprawy oświetleniowej Stopień ochrony obudowy Stopień ochrony Klosz Rozsył światła Podłączenie Sterowanie Częstotliwość Zakres napięcia roboczego Czynnik wydajności Masa Tak (przez stronę autoryzowaną przez I-Valo) Od -40 C do +C (w zależności od typu oprawy oświetleniowej) 35 W, 65 W, 122 W lub 162 W 4000 K (neutralne białe) 3700 lm lm (w zależności od typu oprawy oświetleniowej. Sprawdź tabelę później w broszurze) Do 145 lm/w IP64 I Akryl (PMMA), poliwęglan (PC) lub bezpieczne szkło hartowane Średnio szeroki (M) i szeroki (X) Kabel z wtyczką 1.5 m (wersja WŁ./WYŁ.) lub 4.0m kabla (wersja DALI) WŁ./WYŁ. lub DALI 0/50/60 Hz VAC, VDC > 0,95 Dora 3.5 kg i Dora+ ~ 7 kg 2 L70/B50 Ta C IP K D LED h Ra80 3 SDCM V RAL 7047

3 Oprawa oświetleniowa LED do przestrzeni o małej i średniej wysokości I-VALO DORA to nowa, wysokiej jakości rodzina opraw oświetleniowych przeznaczona do celów oświetlenia ogólnego w przestrzeniach przemysłowych. Oprawę tę można stosować jako zamiennik tradycyjnych, wysokoprężnych lub świetlówkowych opraw typu low-bay. Oprawy oświetleniowe z rodziny DORA obejmują oprawy o różnych długościach; krótsze modele są dostępne z jedną lub dwoma modułami świetlnymi, a dłuższe są dostępne w opcjach z jednym lub czterema modułami świetlnymi. (patrz rysunki wymiarowe, str. 8). 3

4 Niezawodne zabezpieczenie przeciwolśnieniowe Oprawa jest dostępna również w opcji z wysokiej jakości powłoką anty-refleksyjną. Szkło osłonowe jest wtedy pokryte folią, która zapobiega nieprzyjemnym olśnieniom. Szeroki i równomierny rozsył światła w oprawach wyposażonych w folię anty-refleksyjną(x). 4

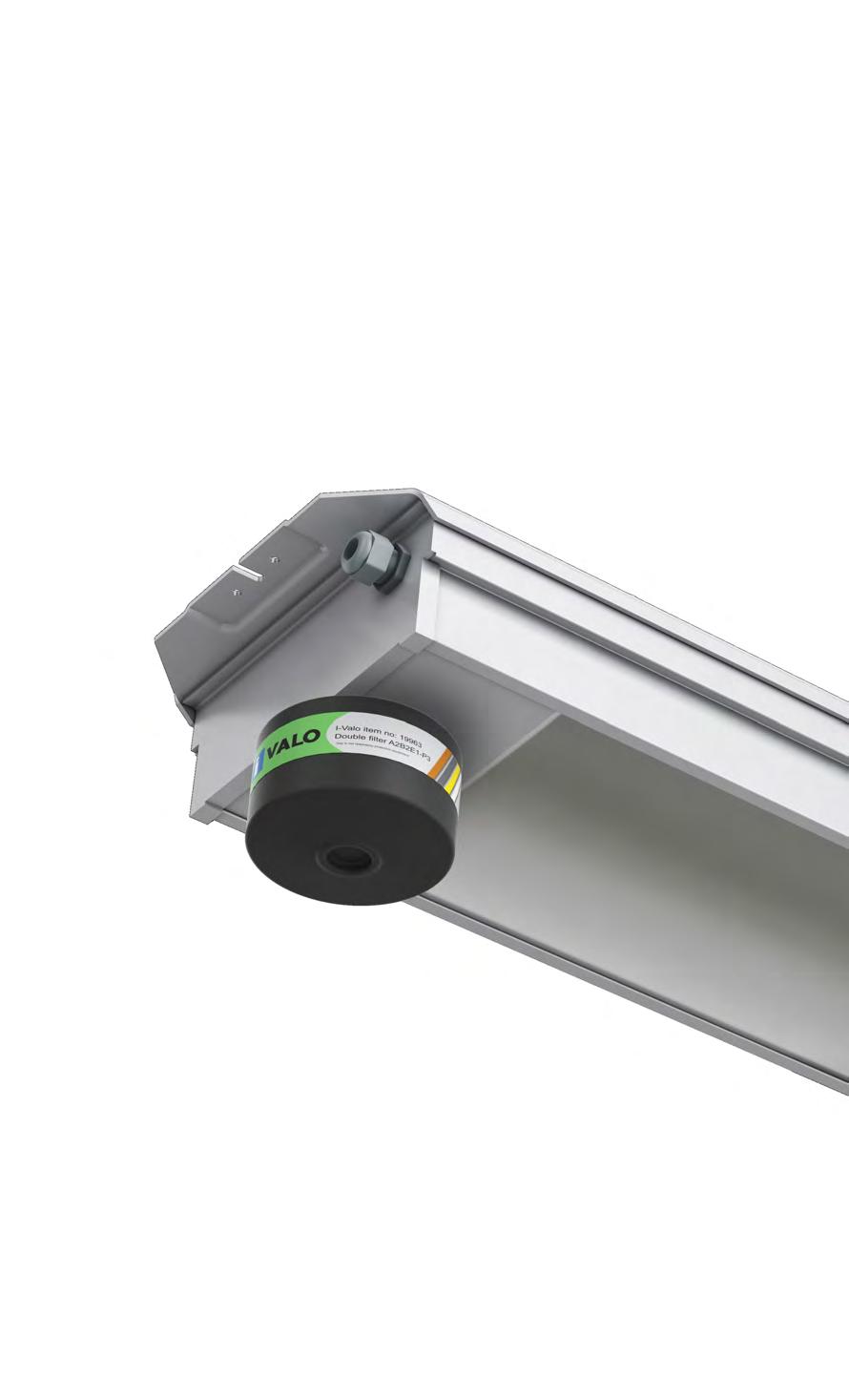

5 Trwałość mechaniczna > Korpus oprawy jest wykonany z solidnego pokrytego poliestrem aluminium > wysoka odporność na korozję Różne opcje kloszy > poliwęglan, akryl, bezpieczne szkło hartowane > wybór materiału klosza w zależności od wymogów miejsca instalacji Bogaty wybór wymiennych filtrów > utrzymuje w czystości wnętrze oprawy > chroni wrażliwe diody LED > gwarantuje to długą trwałość oprawy > różne opcje filtrów są dostępne w zależności od warunków instalacji DORA & DORA+ zawiera filtr GORE Brak rozpraszacza ciepła > ułatwia czyszczenie oprawy - gładka powierzchnia Folia anty-refleksyjna > zapobiega nieprzyjemnym olśnieniom > zapewnia równomierny rozsył światła > przydatne szczególnie w przypadku niskiego montażu Łatwy montaż > wszechstronny wybór wsporników, patrz strona 11. Wysoka jakość wykończenia > oprawy są produkowane w Tavastia Proper > do montażu opraw wykorzystywane są tylko najwyższej jakości komponenty > celem I-Valo jest zawsze osiągnięcie najlepszej jakości światła DORA Xtra & DORA+ Xtra zawiera filtr przeciwpyłowy lub podwójnie działający filtr z obudową z tworzywa sztucznego lub metalu Technologia filtrów I-VALO Oprawy są wyposażone filtry I-Valo, gwarantujące długą żywotność. Filtr oczyszcza napływające powietrze, wyrównując ciśnienie wewnątrz i na zewnątrz oprawy. Zapewnia czystość znajdujących się w oprawie elementów i chroni wrażliwe diody LED. To sprawia, że oprawa utrzymuje najwyższą wydajność nawet w najtrudniejszych warunkach. 5

6 DORA & DORA+ NUMERY PRODUKTU NR PRODUKTU PODŁĄCZENIE MOC POBIERANA KLASA Ta ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY STEROWANIE ROZPRASZACZ DORA (krótki model) DC10-M0400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Średnio szeroki 4200 lm Wł./WYŁ. Bezpieczne szkło hartowane DC10-M0400-DJ Kabel 4m 35W Od -20 C do +C Średnio szeroki 4200 lm DALI Bezpieczne szkło hartowane DC10-M3400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Średnio szeroki 4400 lm Wł./WYŁ. Akryl DC10-M3400-DJ Kabel 4m 35W Od -20 C do +C Średnio szeroki 4400 lm DALI Akryl DC10-M4400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Średnio szeroki 4100 lm Wł./WYŁ. Poliwęglan DC10-M4400-DJ Kabel 4m 35W Od -20 C do +C Średnio szeroki 4100 lm DALI Poliwęglan DC10-X0400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Szeroki 3800 lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DC10-X0400-DJ Kabel 4m 35W Od -20 C do +C Szeroki 3800 lm DALI Bezpieczne szkło hartowane DC10-X3400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Szeroki 4000 lm Wł./WYŁ. Akryl / folia antyrefleksyjna DC10-X3400-DJ Kabel 4m 35W Od -20 C do +C Szeroki 4000 lm DALI Akryl / folia antyrefleksyjna DC10-X4400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Szeroki 3700 lm Wł./WYŁ. Poliwęglan / folia antyrefleksyjna DC10-X4400-DJ Kabel 4m 35W Od -20 C do +C Szeroki 3700 lm DALI Poliwęglan / folia antyrefleksyjna DC20-M0400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Średnio szeroki 8400 lm Wł./WYŁ. Bezpieczne szkło hartowane DC20-M0400-DJ Kabel 4m 65W Od -20 C do +40 C Średnio szeroki 8400 lm DALI Bezpieczne szkło hartowane DC20-M3400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Średnio szeroki 8800 lm Wł./WYŁ. Akryl DC20-M3400-DJ Kabel 4m 65W Od -20 C do +40 C Średnio szeroki 8800 lm DALI Akryl DC20-M4400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Średnio szeroki 8200 lm Wł./WYŁ. Poliwęglan DC20-M4400-DJ Kabel 4m 65W Od -20 C do +40 C Średnio szeroki 8200 lm DALI Poliwęglan DC20-X0400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Szeroki 7600 lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DC20-X0400-DJ Kabel 4m 65W Od -20 C do +40 C Szeroki 7600 lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DC20-X3400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Szeroki 8000 lm Wł./WYŁ. Akryl / folia antyrefleksyjna DC20-X3400-DJ Kabel 4m 65W Od -20 C do +40 C Szeroki 8000 lm DALI Akryl / folia antyrefleksyjna DC20-X4400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Szeroki 7400 lm Wł./WYŁ. Poliwęglan / folia antyrefleksyjna DC20-X4400-DJ Kabel 4m 65W Od -20 C do +40 C Szeroki 7400 lm DALI Poliwęglan / folia antyrefleksyjna DORA (długi model) DO20-M0400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Średnio szeroki 8400 lm Wł./WYŁ. Bezpieczne szkło hartowane DO20-M0400-DJ Kabel 4m 65W Od -20 C do +50 C Średnio szeroki 8400 lm DALI Bezpieczne szkło hartowane DO20-M3400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Średnio szeroki 8800 lm Wł./WYŁ. Akryl DO20-M3400-DJ Kabel 4m 65W Od -20 C do +50 C Średnio szeroki 8800 lm DALI Akryl DO20-M4400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Średnio szeroki 8200 lm Wł./WYŁ. Poliwęglan DO20-M4400-DJ Kabel 4m 65W Od -20 C do +50 C Średnio szeroki 8200 lm DALI Poliwęglan DO20-X0400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Szeroki 7600 lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DO20-X0400-DJ Kabel 4m 65W Od -20 C do +50 C Szeroki 7600 lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DO20-X3400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Szeroki 8000 lm Wł./WYŁ. Akryl / folia antyrefleksyjna DO20-X3400-DJ Kabel 4m 65W Od -20 C do +50 C Szeroki 8000 lm DALI Akryl / folia antyrefleksyjna DO20-X4400-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Szeroki 7400 lm Wł./WYŁ. Poliwęglan / folia antyrefleksyjna DO20-X4400-DJ Kabel 4m 65W Od -20 C do +50 C Szeroki 7400 lm DALI Poliwęglan / folia antyrefleksyjna DO40-M0400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO40-M0400-DJ Kabel 4m 122W Od -40 C do +50 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO40-M3400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Akryl DO40-M3400-DJ Kabel 4m 122W Od -40 C do +50 C Średnio szeroki lm DALI Akryl DO40-M4400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Poliwęglan DO40-M4400-DJ Kabel 4m 122W Od -40 C do +50 C Średnio szeroki lm DALI Poliwęglan DO40-X0400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DO40-X0400-DJ Kabel 4m 122W Od -40 C do +50 C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DO40-X3400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Akryl / folia antyrefleksyjna DO40-X3400-DJ Kabel 4m 122W Od -40 C do +50 C Szeroki lm DALI Akryl / folia antyrefleksyjna DO40-X4400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Poliwęglan / folia antyrefleksyjna DO40-X4400-DJ Kabel 4m 122W Od -40 C do +50 C Szeroki lm DALI Poliwęglan / folia antyrefleksyjna 6

7 NR PRODUKTU PODŁĄCZENIE MOC POBIERANA KLASA Ta ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY STEROWANIE ROZPRASZACZ DORA (długi model) DO41-M0400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO41-M0400-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO41-M3400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Akryl DO41-M3400-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Akryl DO41-M4400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Poliwęglan DO41-M4400-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Poliwęglan DO41-X0400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DO41-X0400-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DO41-X3400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Akryl / folia antyrefleksyjna DO41-X3400-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Akryl / folia antyrefleksyjna DO41-X4400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Poliwęglan / folia antyrefleksyjna DO41-X4400-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Poliwęglan / folia antyrefleksyjna 7

8 WYMIARY OPRAWY DORA / DORA+ 608/ / DORA XTRA / DORA+ XTRA / / ROZSYŁ ŚWIATŁA % 100% 100% 100% Dora 35W, Dora+ 65W Dora 65W, Dora+ 122W, 162W Dora 35W, Dora+ 65W Dora 65W, Dora+ 122W, 162W średnio szeroki rozsył światła (M) średnio szeroki rozsył światła (M) szeroki rozsył światła (X) szeroki rozsył światła (X) 8

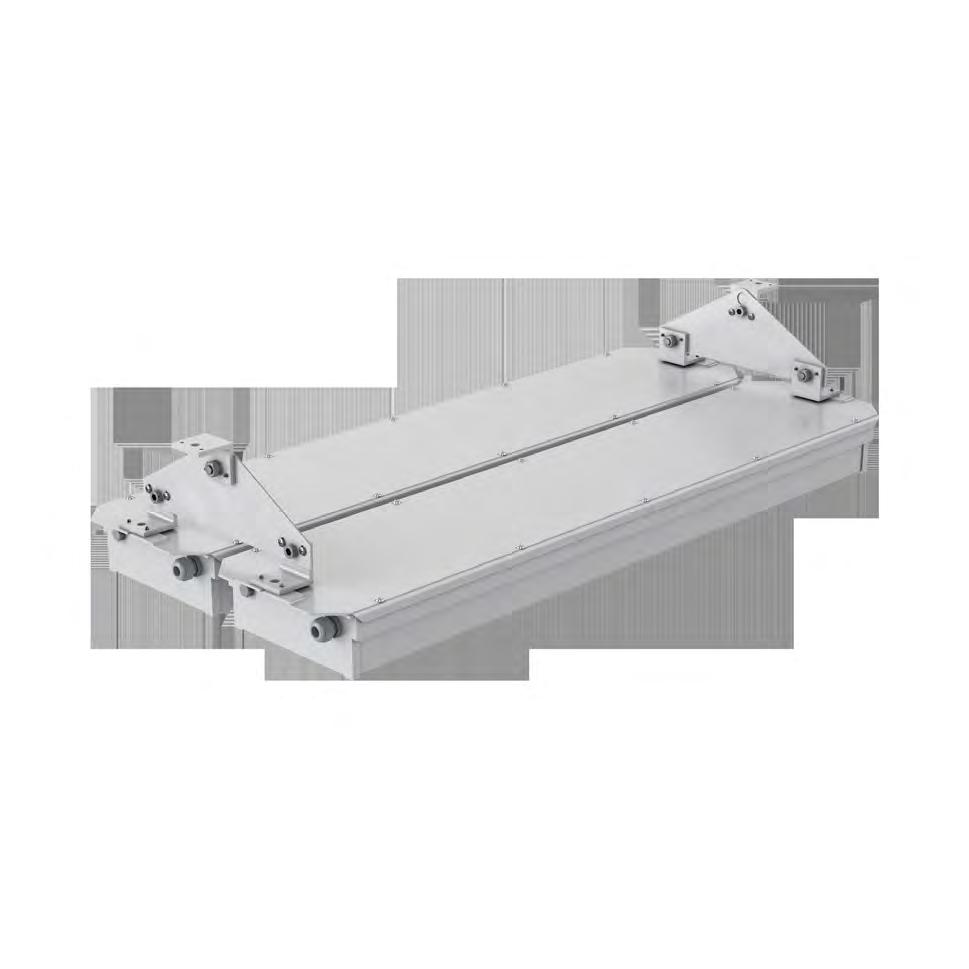

9 OPRAWA OŚWIETLENIA LED O PRZEZNACZENIU OGÓLNYM DO ZASTOSOWAŃ PRZEMYSŁOWYCH DORA Xtra & DORA+ Xtra Filtr przeciwpyłowy Filtr podwójny w obudowie z tworzywa sztucznego Filtr podwójny w obudowie metalowej DORA XTRA & DORA+ XTRA NUMERY PRODUKTÓW (wyposażone w podwójnie działający filtr z obudową z tworzywa sztucznego) NR PRODUKTU PODŁĄCZENIE MOC POBIERANA KLASA Ta ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY STEROWANIE ROZPRASZACZ DORA Xtra (krótki model) DC10-M0401-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DC10-M0401-DJ Kabel 4m 35W Od -20 C do +C Średnio szeroki lm DALI Bezpieczne szkło hartowane DC10-X0401-CB Kabel 1,5m z wtyczką 35W Od -20 C do +C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DC10-X0401-DJ Kabel 4m 35W Od -20 C do +C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DC20-M0401-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DC20-M0401-DJ Kabel 4m 65W Od -20 C do +40 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DC20-X0401-CB Kabel 1,5m z wtyczką 65W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DC20-X0401-DJ Kabel 4m 65W Od -20 C do +40 C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DORA+ Xtra (krótki model) DO20-M0401-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO20-M0401-DJ Kabel 4m 65W Od -20 C do +50 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO20-X0401-CB Kabel 1,5m z wtyczką 65W Od -20 C do +50 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DO20-X0401-DJ Kabel 4m 65W Od -20 C do +50 C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DO40-M0401-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO40-M0401-DJ Kabel 4m 122W Od -20 C do +50 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO40-X0401-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DO40-X0401-DJ Kabel 4m 122W Od -20 C do +50 C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna DO41-M0401-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO41-M0401-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO41-X0401-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane / folia antyrefleksyjna DO41-X0401-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Bezpieczne szkło hartowane / folia antyrefleksyjna Wybór zawiera różne inne opcje oprócz wymienionych powyżej numerów produktów. Dodatkowe informacje: L70/B50 Ta C IP K D LED h Ra80 3 SDCM V RAL

10 10

11 WSZECHSTRONNE MOŻLIWOŚCI MONTAŻU Wsporniki DORA WSPORNIK ZAWIESZAKOWY D100 DORA wspornik zawieszakowy do instalacji na łańcuchu lub linie aluminium powlekane poliestrem, RAL, 7047 masa 0,6 kg REGULOWANY PODWÓJNY WSPORNIK ZAWIESZAKOWY D200 DORA do instalacji dwóch opraw DORA można go zainstalować bezpośrednio do sufity lub na jednej z oświetleniowych szyn podwieszanych. można go zastosować również z łańcuchem zwieszakowym 6020 (do zamówienia osobno) oprawy mogą być nachylane pod kątem +/- 10º aluminium powlekane poliestrem, RAL, 7047 masa 1,35 kg OBEJRZYJ WIDEO DOTYCZĄCE INSTALACJI WSPORNIKÓW NA KANALE YOUTUBE Oprócz wsporników DORA D100 i D200, oprawę można zainstalować korzystając z podstawowych wsporników: Wspornik ścienny bezstopniowy 6035 Regulowany wspornik szynowy 6036 Wspornik ścienny 6060 Wspornik ścienny 6061 Wspornik masztowy
