1 Rozdzielnice stacjonarne DELTA - z tworzywa termoplastycznego Suwałki Wymiary: Wys. x Szer. x Głęb. = 520x297x165mm Szubin Wymiary: Wys. x Szer. x Głęb. = 520x222x140mm Adamów Wymiary: Wys. x Szer. x Głęb. = 320x222x140mm Hel Wymiary: Wys. x Szer. x Głęb. = 320x222x114mm Mikołajki Wymiary: Wys. x Szer. x Głęb. = 255x204x114mm Lublin Wymiary: Wys. x Szer. x Głęb. = 255x204x140mm Świnoujście Wymiary: Wys. x Szer. x Głęb. = 255x204x114mm Leszno Wymiary: Wys. x Szer. x Głęb. = 230x130x130mm DELTA COMBI Strona

2 230 Rozdzielnice stacjonarne DELTA - z tworzywa termoplastycznego

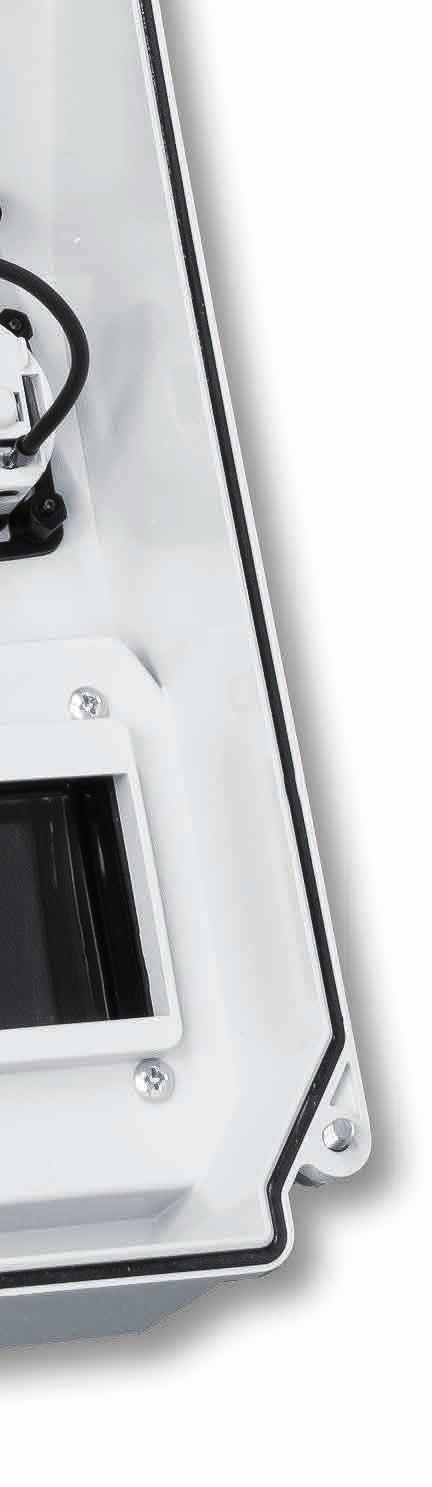

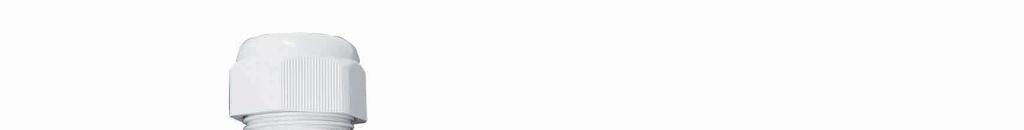

3 DELTA Informacje Rozdzielnice serii DELTA są przeznaczone do zastosowań wewnątrz jak i na zewnątrz budynków - dostępne w różnych wzorach i rozmiarach. Stopień szczelności: IP44, IP54 oraz IP66/67 Masywna, wysokiej jakości obudowa wykonana z tworzywa PC/ ABS, testowana i certyfikowana zgodnie z normą IEC/EN 62208* posiada szeroki zakres właściwości. Należą do nich: wysoka odporność udarowa oraz zmęczeniowa materiału, doskonała stabilność termiczna, wytrzymałość dielektryczna, niewrażliwość na warunki atmosferyczne i promieniowanie UV, dobre właściwości izolacyjne oraz odporność na wiele związków chemicznych. Tworzywo nie zawiera kadmu, czerwonego fosforu ani fluorowców (fluoru, chloru, bromu, jodu i astatu). Rozdzielnice serii DELTA sprawdzają się doskonale we wszystkich nawet najcięższych warunkach. Dotyczy to szczególnie obszarów, gdzie wymagana jest wysoka jakość, odporność oraz niezawodność obudowy np. w przemyśle, handlu, warsztatach, halach produkcyjnych, rolnictwie, gospodarstwie domowym, w budynkach publicznych, obiektach rozrywkowych i sportowych oraz polach kempingowych i przystaniach. Produkty serii DELTA mogą być łączone i rozmieszczane zarówno w szeregach pionowych jaki i poziomych. Szczególnie zaleca się ich łączenie z obudowami typu SZUBIN i ADAMÓW. Wykorzystując tę cechę można z pojedynczych skrzynek utworzyć indywidualnie połączone zestawy o dowolnych rozmiarach. Mówiąc krótko, różnorodność możliwych wariantów jest praktycznie nieograniczona. Zależnie od potrzeb klienta, łączymy ze sobą indywidulanie dostosowane i optymalnie wyposażone rozdzielnice. *) Norma IEC/EN Puste obudowy dla niskonapięciowych układów rozdzielczych i sterowniczych do użytku w układach rozdzielczych i sterowniczych zgodnie z normami serii EN 60439, EN o maksymalnym napięciu znamionowym 1000V AC, przy maksymalnej częstotliwości 1000Hz lub napięciu 1500V DC, do użytku ogólnego w instalacjach wnętrzowych i napowietrznych. 231

4 seria DELTA

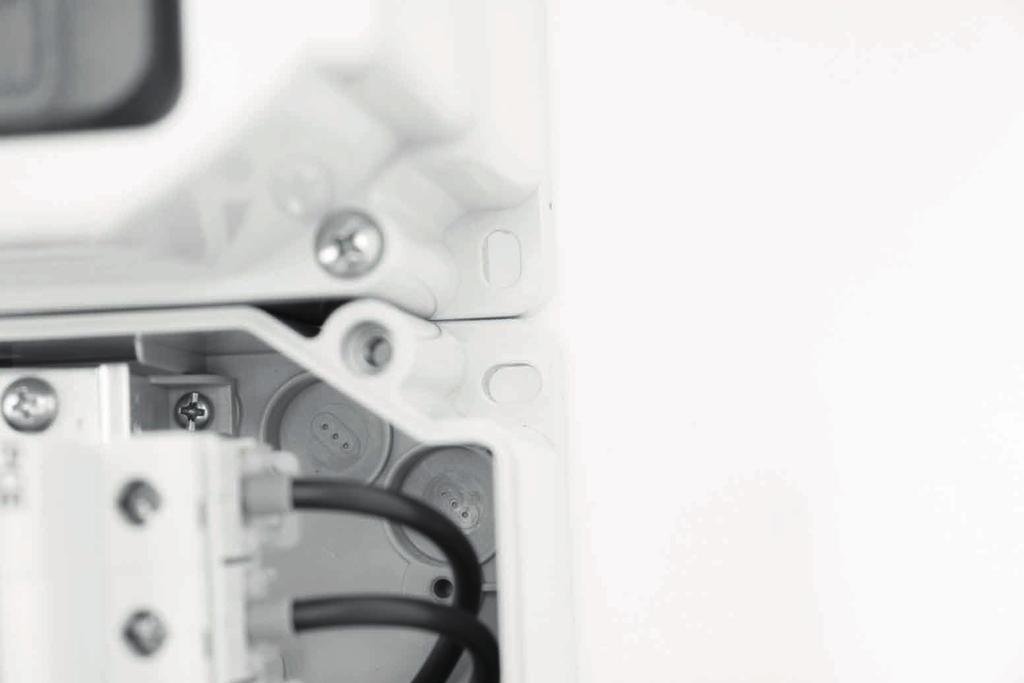

5 1 Wejścia kablowe maks. do M63, wejście od góry lub od dołu. 2 Okienka inspekcyjne od 2 do 18 modułów, stopień szczelności IP54 lub IP66/67. Możliwość zamykania oraz plombowania. 5 3 System regulowanych szyn montażowych w formie rowków umożliwia zindywidualizowane, optymalne rozmieszczenia mocowań, płyt montażowych itp. 4 Pokrywa i podstawa obudowy są połączone elastycznym zawiasem dostępnym w 2 różnych długościach. 6 5 Poszczególne obudowy mogą być w łatwy sposób łączone ze sobą dzięki pros tym ściankom bocznym. 6 Wszystkie zewnętrzne śruby wykonane są ze stali nierdzewnej zapewniającej odporność w szczególnie wymagających warunkach eksploatacyjnych. 7 Montaż naścienny umożliwiają otwory (osłabienia) znajdujące się na zewnątrz jak i wewnątrz obudowy. 8 Oprzewodowanie wykonane, zestaw gotowy do podłączenia. 7 9 Uszczelki wykonane z poliuretanu.* 10 Możliwość zamontowania wszystkich typów rozłączników, gniazd i wtyków w zakresie - 125A oraz gniazd jednofazowych (różne standardy) Wkładka z gwintem metrycznym wykonana z mosiądzu.** *) stosowane w serii Leszno **) w serii Leszno wtapiana bezpośrednio w tworzywo 233

6 Seria Suwałki Seria SUWAŁKI Wymiary: wys. x szer. x głęb. = 520x297x165 mm Okienko inspekcyjne 2 x 13 modułów 520 Sölden schräg 28TE chronione samozamykającym okienkiem odpornym na uderzenia (max. 5x25mm² / 5x16mm² YF) 280 Neozed 4 1xNeozed D02 3p 2xNeozed D01 3p 4xNeozed D01 1p 1 x dławnica M40 (ø22-32mm) 1 x zaślepka M40 40A 0, xMCB 3p-C 2xMCB 3p-C 3xMCB 1p-C 40A 0, (TYP A 63AT) 1xMCB 3p-C 2xMCB 3p-C 9xMCB 1p-C 1 x dławnica M40 (ø22-32mm) 1 x zaślepka M40 63A 0, xMCB 3p-C 1xMCB 3p-C 4xMCB 1p-B 40A 0, (TYP A 63AT) 2xMCB 3p-C 2xMCB 3p-C 2xMCB 1p-C 63A 0, A (TYP A 63AT) dla gniazd i 1xMCB 3p-C 1xMCB 3p-C 4xMCB 1p-C 1 x dławnica M40 (ø22-32mm) 1 x zaślepka M40 63A 0, A 1 3 (TYP A 63AT) 1xMCB 3p-C 1xMCB 3p-C 3xMCB 1p-C 1 x dławnica M40 (ø22-32mm) 1 x zaślepka M40 63A 0, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności

7 Seria Szubin Seria SZUBIN Wymiary: wys. x szer. x głęb. = 520x222x140 mm Okienko inspekcyjne 2 x 10 modułów chronione samozamykającym okienkiem odpornym na uderzenia (max. 5x25mm² / 5x16mm² YF) 520 Strobl 20TE / Neozed xMCB 3p-C 2xMCB 1p-B 25A 0, xMCB 3p-C 1xMCB 3p-C 2xMCB 1p-B 40A 0, xMCB 3p-C 1xMCB 3p-C 3xMCB 1p-C 40A 0, xMCB 3p-C 1xMCB 3p-C 4xMCB 1p-C 40A 0, xMCB 3p-C 2xMCB 3p-C 2xMCB 1p-B 40A 0, xMCB 3p-C 2xMCB 3p-C 4xMCB 1p-C 40A 0, (TYP A 63AT) 1xMCB 3p-C 2xMCB 3p-C 4xMCB 1p-C 1 x dławnica M40 (ø22-32mm) 1 x zaślepka M40 63A 0, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności 235

8 Seria Adamów Seria ADAMÓW Wymiary: wys. x szer. x głęb. = 320x222x140 mm Okienko inspekcyjne 10 modułów chronione samozamykającym okienkiem odpornym na uderzenia (max. 5x25mm² / 5x16mm² YF) 201 Neozed 1xMCB 3p-C 2xMCB 1p-B 25A 0, xMCB 3p-C 1xMCB 1p-B 25A 0, xMCB 3p-C 2xMCB 1p-B 0, xMCB 3p-C 1xMCB 3p-C 2xMCB 1p-C 40A 0, xMCB 3p-C 2xMCB 1p-B 0, xMCB 3p-C 3xMCB 1p-C 40A 0, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności

9 Seria Adamów Neozed 2 2 2xMCB 3p-C 2xMCB 1p-B 40A 0, xMCB 3p-C 3xMCB 1p-C 0, xMCB 3p-C 1xMCB 3p-C 3xMCB 1p-C 40A 0, xMCB 3p-C 3xMCB 1p-C 0, xMCB 3p-C 3xMCB 1p-B 0, xMCB 3p-C 3xMCB 1p-C 0, xMCB 3p-C 3xMCB 1p-B 40A 0, xMCB 3p-C 1xMCB 3p-C 4xMCB 1p-B 40A 0, xNeozed D01 1p 0, xMCB 3p-C 1xMCB 3p-C 40A 0, xMCB 3p-C 40A 0, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności 237

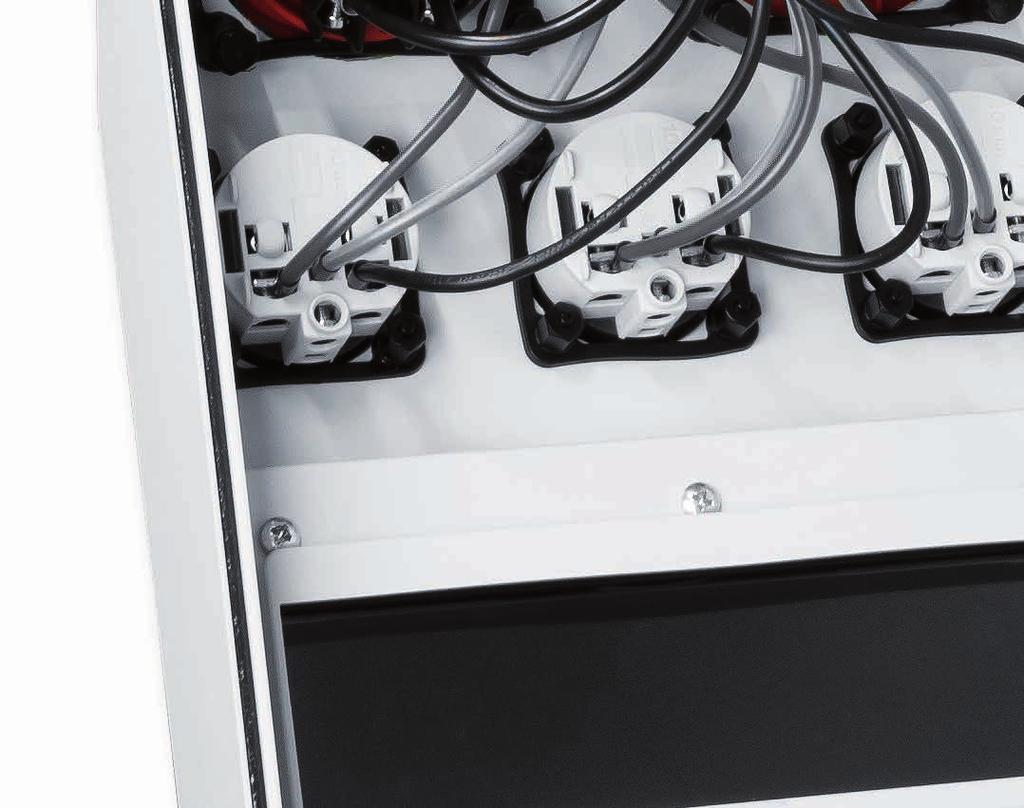

10 Seria Hel Seria HEL Wymiary: wys. x szer. x głęb. = 320x222x114 mm Okienko inspekcyjne 10 modułów chronione samozamykającym okienkiem odpornym na uderzenia (max. 5x25mm² / 5x16mm² YF) 201 Neozed 2 4 2xMCB 3p-C 4xMCB 1p-B 0, xMCB 3p-C 1xMCB 3p-C 4xMCB 1p-B 40A 0, xRCD 63A/4/0.03A 1xMCB 3p-C 2xMCB 1p-B 0, p 4* 4xRCBO 2p C 30mA TYP A 0, * Montowane gniazda ( 3p 230V) oraz okienko inspekcyjne mogą być zamykane na kłódkę (rozmiar 30 lub 40mm). Przystosowane do zastosowań specjalnych! np.: przystanie, kempingi, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności

11 Seria Mikołajki Seria MIKOŁAJKI Wymiary: wys. x szer. x głęb. = 255x204x114 mm Okienko inspekcyjne 4 moduły chronione samozamykającym okienkiem odpornym na uderzenia Neozed 5 0, , , x dławnica M20 (ø10-14mm) 1 x zaślepka M20 VS max = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności 239

12 Seria Lublin Seria LUBLIN Wymiary: wys. x szer. x głęb. = 255x204x140 mm Okienko inspekcyjne 9 modułów chronione samozamykającym okienkiem odpornym na uderzenia xMCB 3p-C 2xMCB 1p-B 25A 0, xMCB 3p-C 1xMCB 1p-B 25A 0, xMCB 3p-C 2xMCB 1p-B 0, xMCB 1p-B 25A 0, xMCB 3p-C 0, xMCB 3p-C 0, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności

13 Seria Świnoujście Seria ŚWINOUJŚCIE Wyposażona Wymiary: wys. x szer. x głęb. = 255x204x114 mm VS 6 1 x dławnica M20 (ø10-14mm) 1 x zaślepka M20 max x dławnica M20 (ø10-14mm) 2 x zaślepka M20 max max VS = zabezpieczenie termiczne 241

14 Seria Leszno Seria LESZNO Wymiary: wys. x szer. x głęb. = 230x130x130 mm Okienko inspekcyjne 6 modułów chronione samozamykającym okienkiem odpornym na uderzenia xMCB 1p-B 0, xMCB 1p-B 0, xMCB 3p-C 2xMCB 1p-B 0, xMCB 3p-C 2xMCB 1p-C 0, xNeozed D01 3p 1xNeozed D01 1p 0, xMCB 1p-B 0, xMCB 1p-B 0, xMCB 1p-B 0, xMCB 1p-B 25A 0, = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności

15 DELTA COMBI DELTA COMBI Obudowa wykonana z wysokiej jakości tworzywa PC/ABS odpornego na uderzenia Ze względu na kompaktową budowę rozdzielnice DELTA można łączyć indywidualnie i oferować nieskończoną możliwość rozwiązań. Możemy zaoferować i dostarczyć rozwiązania wg życzenia klienta. Skontaktuj się z naszym działem sprzedaży, chętnie pomożemy! Combi 2xSzubin Wys.xSzer.xGłęb. = 520x444x140mm 63A x RCD 63A/4/0.03A (TYP A 63AT) 1 x NH rozłącznik bezpiecznikowy (RBK) A 3p 1x D02 63A 3p 1xMCB 3p-C 1xMCB 3p-C 4xMCB 1p-C 1 x KT3 przelotka kablowa (ø14-54mm) 1 x dławnica M50 (ø32-38mm) Zaciski 3p (L1-L3) mm² Miedziana szyna (N i PE) mm² 200A 0, Combi 2xSuwałki Wys.xSzer.xGłęb. = 520x594x165 = Znamionowy prąd aparatury rozdzielczej i sterowniczej; = Znamionowy współczynnik jednoczesności 243
