SYGNALIZATORY OPTYCZNE SLIM

Transkrypt

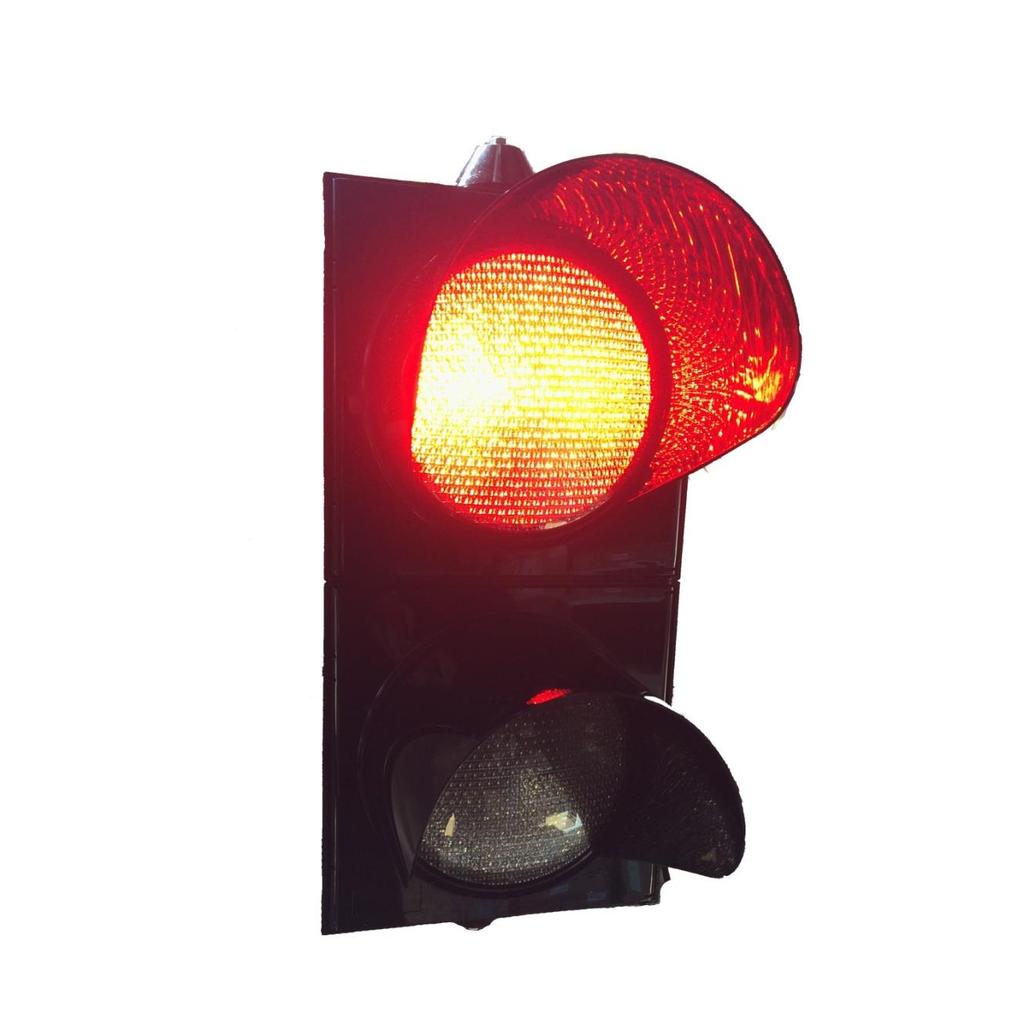

1 AWANTEK sygnalizatory optyczne zaprojektowane do stosowania w sygnalizacjach przemysłowych. Sygnalizatory AWANTEK charakteryzują się długą żywotnością oraz bardzo niskim poborem energii dzięki zastosowaniu nowoczesnej technologii LED. Cechy & Zalety Sygnalizatory Optyczne AWANTEK SLIM charakteryzują się: Opływowym, kunsztownym kształtem Konstrukcją opartą na normie PN-EN Wysoką estetyką wykonania Nowoczesną technologią LED Niskim poborem prądu Doskonałą widocznością Wysoką szczelnością (klasa IV IP55) Mocowaniem dwupunktowym Odpornością na uderzenia i wibracje (klasa IR2) Odpornością na wahania temperatur Lekką konstrukcją Bardzo łatwym montażem Bardzo łatwym dostęp do wnętrza komory Występują w wersji 1x200mm lub 2x200mm Możliwością umieszczenia piktogramów lub symboli na soczewce zewnętrznej

2 Źródłem światła są wysokiej jakości diody mocy. Układ optyczny oparty o technologię centralnego źródła światła zapewnia doskonałą widoczność. Zastosowanie soczewek bezbarwnych eliminuje efekt światła pozornego nadawany sygnał jest zawsze czytelny dla odbiorcy, nawet przy dużym nasłonecznieniu. Sygnalizatory AWANTEK mogą być zasilane napięciem 12VDC, 24VDC lub 230VAC. Sygnalizatory AWANTEK wykonane są w całości (łącznie z soczewką) z poliwęglanu marki Lexan, co daje gwarancję dużej odporności na wszelkiego rodzaju uszkodzenia mechaniczne, w tym akty wandalizmu. Dzięki zwartej, modułowej konstrukcji i unikatowemu systemowi uszczelnień, na prawidłowe funkcjonowanie naszych urządzeń żadnego wpływu nie mają pył, kurz oraz inne zabrudzenia. Sygnalizatory Optyczne AWANTEK doskonale sprawdzają się w ekstremalnych warunkach pogodowych. Sygnalizatory AWANTEK działają w gęstej mgle, a także w trakcie obfitych opadów śniegu czy deszczu. Ich niezawodność została potwierdzona i doceniona przez szerokie grono klientów.

3 DANE OPTYCZNE Intensywność świecenia Klasa światłości Min 400 cd ad. EN12368 W B2/2, N B2/2 ad. EN12368 Kolor Czerwony nm, Żółty nm, Zielony nm, Biały K ad. EN12368 Równomierność luminancji Klasa fantomowa Typ diod LED Min. 1:10, ad. EN12368 Klasa 3, brak efektu światła pozornego poprzez zastosowanie bezbarwnych soczewek ad. EN12368 Diody High Flux LED OSRAM, PHILIPS

4 DANE ELEKTRYCZNE Napięcie zasilania 12V DC 24V DC 230V AC Przyciemnianie Poprzez zewnętrzny sterownik PWM Poprzez zewnętrzny sterownik PWM Brak możliwości Pobór mocy 5,5W; 0,44A 5,5W; 0,23A 7,5W; 35mA Zasilacz: Liniowy Liniowy Impulsowy EMC Ad. EN Ad. EN Ad. EN Przewód zasilający wkłady LED 2x0,5mm 2 ; 90cm 2x0,5mm 2 ; 90cm 2x0,5mm 2 ; 90cm

5 DANE MECHANICZNE WKŁAD LED Temperatura pracy Klasa A, B, C ad. EN12368 (-40 do +70) Klasa ochronności Klasa II ad. EN Odporność na uderzenia Klasa IR3 ad. EN Stopień ochrony IP 65 ad. EN Materiał soczewki zewnętrznej Materiał soczewki frenela Materiał obudowy Waga Wymiary Bezbarwny, odporny na UV poliwęglan LEXAN Bezbarwne PMMA Czarny, odporny na UV poliwęglan LEXAN <0.8 kg Ø 210 x 114 mm

6 DANE MECHANICZNE SYGNALIZATOR Temperatura pracy Klasa A, B, C ad. EN12368 (-40 do +70) Klasa ochronności Klasa II ad. EN Odporność na uderzenia Klasa IR2 ad. EN Stopień ochrony IP 55 ad. EN Materiał obudowy Kolor Daszek Konsola (uchwyyt) Waga (1x200mm) Wymiary (1x200mm) Waga (2x200mm) Wymiary (2x200mm) Czarny, odporny na UV poliwęglan LEXAN Czarny RAL9005 Czarny, odporny na UV poliwęglan LEXAN Mocowany zatrzaskami jako osobny element Czarny, odporny na UV poliwęglan LEXAN Mocowane śrubą M8x70 do sygnalizatora <2.5 kg 380 x 410 mm z daszkiem i konsolami <5 kg 450 x 680 mm z daszkami i konsolami Sygnalizatory umożliwiają bardzo szybką i łatwą instalację dowolnego z dostępnych wkładów LED, czyli źródeł światła. Dodajmy jeszcze, że atutem modułowej budowy jest również prosty serwis, który nie wymaga ani specjalistycznych narzędzi, ani dodatkowego przygotowania.

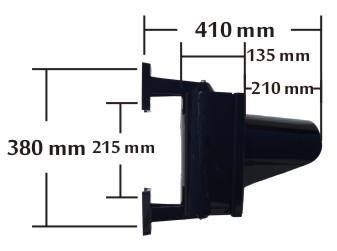

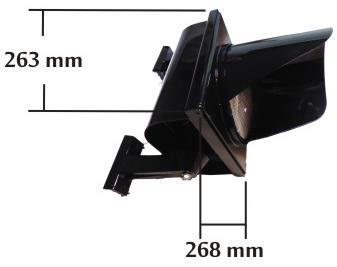

7 Wymiary

8 NUMERY KATALOGOWE WKŁADY LED Kolor / Napięcie 12V DC 24V DC 230V AC CZERWONY (R) ŻÓŁTY (Y) ZIELONY (G) BIAŁY (W) NIEBIESKI (B) SYGNALIZATORY Kolor / Napięcie 12V DC 24V DC 230V AC 2x200mm R/G x200mm R x200mm Y x200mm G x200mm W x200mm B

9 NUMERY KATALOGOWE CZĘŚCI ZAMIENNE ELEKTRONIKA PŁYTKI PCB Z ZASILACZEM I DIODAMI LED Kolor / Napięcie 12V DC 24V DC 230V AC CZERWONY (R) ŻÓŁTY (Y) ZIELONY (G) BIAŁY (W) NIEBIESKI (B) NUMERY KATALOGOWE CZĘŚCI ZAMIENNE WKŁADÓW LED Obudowa wkładu LED 200mm Soczewka zewnętrzna 200mm bezbarwna poliwęglanowa Soczewka fresnela 200mm, PMMA Przewód zasilający 90cm, 2x0,5mm Dławnica kablowa, PG7, czarna Radiator, aluminium, czarny Uszczelka 200mm, oring Wkręt do plastiku, 2,9x12mm, czerniony, do PCB Wkręt do plastiku z powiększonym łbem, 2,9x12mm, czerniony Śruba M3x6mm, cynkowana Nakrętka M3, cynkowana Uchwyt plastikowy do kabla Symbole Na zapytanie

10 NUMERY KATALOGOWE CZĘŚCI ZAMIENNE SYGNALIZATORÓW Obudowa sygnalizatora 1x200mm SLIM, kpl Obudowa sygnalizatora 2x200mm SLIM, kpl Konsola plastikowa do mocowania sygnalizatora (sztuka) Śruba M8x80, cynkowana Podkładka płaska fi8mm, cynkowana Kostka elektryczna 10mm / 12pin Daszek do sygnalizatora 200mm SLIM Drzwiczki sygnalizatora 200mm SLIM Komora sygnalizatora 200mm SLIM Sygnalizatory Optyczne AWANTEK standardowo występują w wersji 2x200mm oraz wyposażone są w konsole mocujące - montaż dwupunktowy. Montaż może odbywać się przy pomocy śrub lub opasek zaciskowych. Istnieje możliwość skonfigurowania sygnalizatorów pod względem ilości komór oraz symboli i napięć według wymagań klienta.

11 Zapewniamy państwu stałą dostawę sygnalizatorów z dowolnym systemem optycznym wraz z pełnym serwisem części zamiennych, takich jak: daszki, soczewki i wkłady LED. Sygnalizatory AWANTEK objęte są 24 miesięczną gwarancją. Cennik CENNIK SYGNALIZATORÓW AWANTEK STANDARD OPIS CENA NETTO CENA BRUTTO Sygnalizator 2x200mm, z daszkami i konsolami (uchwytami), wszystkie napięcia, wszystkie kolory Sygnalizator 1x200mm, z daszkiem i konsolami (uchwytami), wszystkie napięcia, wszystkie kolory Wkład optyczny LED 200mm, wszystkie napięcia, wszystkie kolory Obudowa sygnalizatora 1x200mm (daszek, drzwiczki i komora właściwa) 699,00 zł 859,77 zł 369,00 zł 453,87 zł 230,00 zł 282,90 zł 100,00 zł 123,00 zł Konsole (uchwyty) plastikowe, kpl. 2 sztuki 39,00 z 47,97 zł Pozostałe elementy wyceniamy na zapytanie.
