1 Białe światło LED-owe Obudowy przemysłowe IP67 Energooszczędne PF Electronic sp. z o.o. ul. Ks. Bpa H.Bednorza 2a Katowice Tel. 0 (prefix) Fax. 0 (prefix) info@pf-electronic.pl

2 Oświetlacze LED-owe Wysoka niezawodność Energooszczędność Wysoka jasność Elastyczne do różnych zastosowań Białe światło LED-owe Niska moc wejściowa Długa żywotność Metalowa obudowa Okrągła lub

Obie lampy posiadają konektor M12 do podłączenia elektrycznego, napięcie dostarczane jest przez PIN 1(+24V DC, przewód brązowy ) i przez PIN 3(0V, przewód niebieski).

2 2 Oświetlacze LED-owe Wysoka niezawodność Energooszczędność Wysoka jasność Elastyczne do różnych zastosowań Białe światło LED-owe Niska moc wejściowa Długa żywotność Metalowa obudowa Okrągła lub prostopadłościenna obudowa Łabędzia szyja Te solidne oświetlacze LED-owe są bardzo wszechstronne. Montaż może nastąpić bezpośrednio na maszynie lub też w pomieszczeniach biurowych. Obie lampy posiadają konektor M12 do podłączenia elektrycznego, napięcie dostarczane jest przez PIN 1(+24V DC, przewód brązowy ) i przez PIN 3(0V, przewód niebieski). Dodatkowo wyposażone są one w wejście sterujące wyłączeniem dostępu. Oświetlacze mogą być sterowane bezpośrednio z wyjścia PLC ponieważ pobór prądu jest pomiędzy 27 a 38 ma. Przy napięciu od +5,5 do +30V DC oświetlacz jest wyłączony. W przypadku dłuższych kabli (>2m) powinno być używane wejście sterujące z GND. Barwa światła: biała. Typ Artykułu AO AO Napięcie pracy V DC V DC Pobór prądu 27mA (24V DC) 38mA (24V DC) Ilość diod LED 3 1 Kąt rozproszenia Wymiary M18x1 M18x1 Materiał (Przednia szyba) Luxacryl 2h Luxacryl 2h pf electronic sp. z o.o. ul. Ks. Bpa H.Bednorza 2a Katowice Tel. 0 (prefix) info@pfelectronic.pl

Lampka nadaje się do tokarek, frezarek, maszyn EDM, wykrawarek oraz formowania wtryskowego. Może być również stosowana jako lampka do stołów, ławek testowych lub oświetlenia mikroskopu.

3 Oświetlacze LED-owe 3 Oświetlacze robocze giętkie dostępne są w różnych długościach i opcjach montażu. Wykonane są z wytrzymałego i odpornego na uderzenia tworzywa sztucznego, które jest również olejoodporne. Kąt świecenia wynosi 25 ( w środowisku przyjaznym ok. Ø30 cm w odległości 50 cm). Lampka nadaje się do tokarek, frezarek, maszyn EDM, wykrawarek oraz formowania wtryskowego. Może być również stosowana jako lampka do stołów, ławek testowych lub oświetlenia mikroskopu. Lampka wyposażona jest w 3 wysokiej mocy diody LED. Wszelkie ciepło rozpraszane jest przez aluminiowy radiator z tyłu. Połączenie odbywa się za pomocą złącza M12. Lampka może być złączana i wyłączna za pomocą przycisku na podstawce. Typ Artykułu AO AO AO AO Napięcie pracy V AC/DC V AC/DC V AC/DC V AC/DC Moc wejściowa typ. 9W typ. 9W typ. 9W typ. 9W Pobór prądu 400mA (przy 24V DC) 400mA (przy 24V DC) 400mA (przy 24V DC) 400mA (przy 24V DC) Ilość diod LED Długość szyi 250mm 250mm 500mm 500mm Montaż Magnetyczny Płyta mocująca Magnetyczny Płyta mocująca Materiał (Przednia szyba) Hartowane szkło Hartowane szkło Hartowane szkło Hartowane szkło Te wytrzymałe oprawy LED są przystosowane do montażu bezpośrednio na urządzeniu. Kwadratowa lampka AO posiada okrągłą geometrie oświetlenia, natomiast podłużna lampka AO posiada rozproszoną geometrię oświetlenia. Obie lampki posiadają konektor M12 połączenia elektrycznego. Zasilanie dostarczane jest poprzez PIN 4(+24V DC, czarny przewód) oraz PIN 3(0V, niebieski przewód) Światła mogą być sterowane bezpośrednio za pomocą PLC, ponieważ pobór prądu wynosi maksymalnie 250 ma. Lampy posiadają aktywne zarządzanie temperaturą służące do ochrony diod LED. Jeśli temperatura jest zbyt wysoka to moc regulowana jest odpowiednio w dół. Barwa światła to chłodna biel. Użyte materiały obudowy pozwalają na wykorzystanie tego oświetlenia w krytycznych środowiskach (np. chłodziwa i smary). Kwadratowa lampka posiada obudowę z aluminium natomiast podłużna z tworzywa sztucznego. Dzięki zastosowaniu technologii LED lampa osiąga żywotność ponad godzin pracy. Regularna wymiana żarówek nie jest już konieczna. Typ Artykułu. AO AO Napięcie pracy 24V DC ± 25% 24V DC ± 25% Moc wejściowa 4W 6W Pobór prądu 150mA (24V DC) 250mA (24V DC) Ilość diod LED 3 2 Kąt rozproszenia Wymiary 41x41x66mm 120x25x23,5mm Materiał (Przednia szyba) Hartowane szkło Podwójnie hartowane szkło Katowice Tel. 0 (prefix)

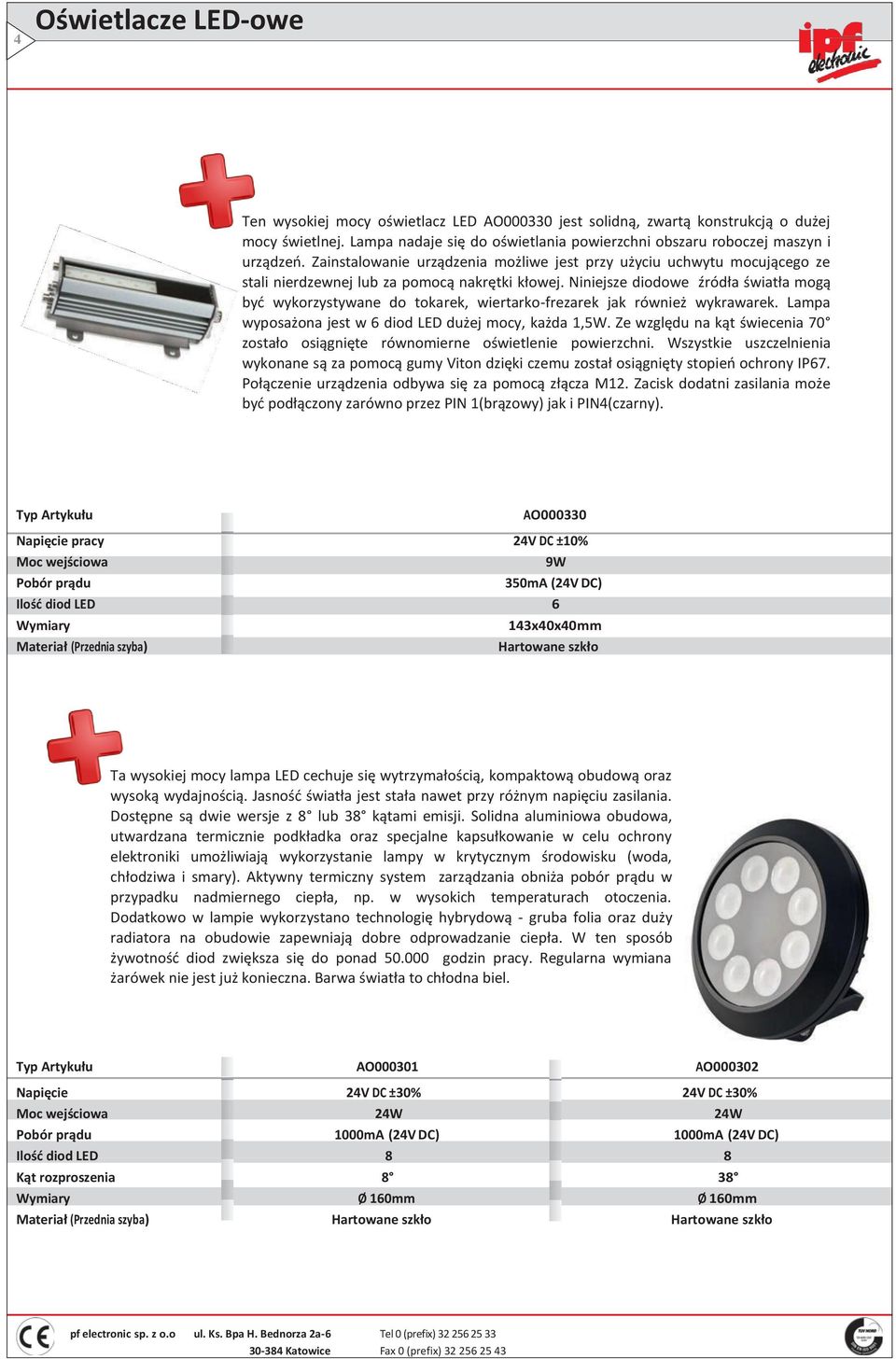

4 Oświetlacze LED-owe Ten wysokiej mocy oświetlacz LED AO000330 jest solidną, zwartą konstrukcją o dużej mocy świetlnej. Lampa nadaje się do oświetlania powierzchni obszaru roboczej maszyn i urządzeń.

4 4 Oświetlacze LED-owe Ten wysokiej mocy oświetlacz LED AO jest solidną, zwartą konstrukcją o dużej mocy świetlnej. Lampa nadaje się do oświetlania powierzchni obszaru roboczej maszyn i urządzeń. Zainstalowanie urządzenia możliwe jest przy użyciu uchwytu mocującego ze stali nierdzewnej lub za pomocą nakrętki kłowej. Niniejsze diodowe źródła światła mogą być wykorzystywane do tokarek, wiertarko-frezarek jak również wykrawarek. Lampa wyposażona jest w 6 diod LED dużej mocy, każda 1,5W. Ze względu na kąt świecenia 70 zostało osiągnięte równomierne oświetlenie powierzchni. Wszystkie uszczelnienia wykonane są za pomocą gumy Viton dzięki czemu został osiągnięty stopień ochrony IP67. Połączenie urządzenia odbywa się za pomocą złącza M12. Zacisk dodatni zasilania może być podłączony zarówno przez PIN 1(brązowy) jak i PIN4(czarny). Typ Artykułu AO Napięcie pracy 24V DC ±10% Moc wejściowa 9W Pobór prądu 350mA (24V DC) Ilość diod LED 6 Wymiary 143x40x40mm Materiał (Przednia szyba) Hartowane szkło Ta wysokiej mocy lampa LED cechuje się wytrzymałością, kompaktową obudową oraz wysoką wydajnością. Jasność światła jest stała nawet przy różnym napięciu zasilania. Dostępne są dwie wersje z 8 lub 38 kątami emisji. Solidna aluminiowa obudowa, utwardzana termicznie podkładka oraz specjalne kapsułkowanie w celu ochrony elektroniki umożliwiają wykorzystanie lampy w krytycznym środowisku (woda, chłodziwa i smary). Aktywny termiczny system zarządzania obniża pobór prądu w przypadku nadmiernego ciepła, np. w wysokich temperaturach otoczenia. Dodatkowo w lampie wykorzystano technologię hybrydową - gruba folia oraz duży radiatora na obudowie zapewniają dobre odprowadzanie ciepła. W ten sposób żywotność diod zwiększa się do ponad godzin pracy. Regularna wymiana żarówek nie jest już konieczna. Barwa światła to chłodna biel. Typ Artykułu AO AO Napięcie 24V DC ±30% 24V DC ±30% Moc wejściowa 24W 24W Pobór prądu 1000mA (24V DC) 1000mA (24V DC) Ilość diod LED 8 8 Kąt rozproszenia 8 38 Wymiary Ø 160mm Ø 160mm Materiał (Przednia szyba) Hartowane szkło Hartowane szkło Katowice Tel 0 (prefix)

Niniejsze diodowe źródła światła mogą być wykorzystywane do tokarek, wiertarko-frezarek jak również wykrawarek. Lampa wyposażona jest w 6 diod LED dużej mocy, każda 1,5W.

Oświetlacze LED-owe 5 Ten solidny i tani oświetlacz LED posiada wielorakie zastosowania. Instalacja może być wykonana bezpośrednio na maszynie lub w szafce.

5 Oświetlacze LED-owe 5 Ten solidny i tani oświetlacz LED posiada wielorakie zastosowania. Instalacja może być wykonana bezpośrednio na maszynie lub w szafce. Światła mają w zależności od długości 6 lub 12 LED i kąt emisji 120. Połączenie elektryczne odbywa się za pomocą kabla zakończonego gniazdem M8. Wtyczka kablowa zasilana jest poprzez PIN1(+24V DC, brązowy przewód) oraz PIN3(0V, niebieski przewód). Pobór prądu lamp wynosi od 180 do 380 ma. Barwa światła: biała. Typ Artykułu AO AO Napięcie V DC V DC Pobór prądu 190mA (24V DC) 380mA (24V DC) Ilość diod LED 6 12 Kąt rozproszenia Wymiary 300x28x23mm 600x28x23mm Materiał (Przednia szyba) Plastikowa przezroczysta Plastikowa przezroczysta Tę wysokiej mocy lampę LED cechuje wytrzymałość, zwarta konstrukcja oraz wysoka wydajność. Lekka rura nadaje się do oświetlania obszaru roboczego maszyn i urządzeń. Instalacja urządzenia możliwa jest za pomocą opcjonalnego kątownika ze stali nierdzewnej wewnątrz urządzenia. Kątowniki pozwalają także na regulacje kąta do ±45. Średnica lampy to 70mm. Wytłaczany profil aluminiowy wykorzystany jest zarówno do utrzymywania LED jak i rozpraszania ciepła. Ze względu na kąt rozproszenia od 60 do 70 w odległości od 1 m duże powierzchnie będą równomiernie oświetlone. Wszystkie uszczelnienia wykonane są z gumy Viton dzięki czemu został osiągnięty stopień ochrony IP67. Połączenie odbywa się za pomocą złącza M12. Typ Artykułu AO AO AO AO Napięcie 24V DC ± 10% 24V DC ± 10% 24V DC ± 10% 24V DC ± 10% Moc wejściowa 12,5W 25W 50W 50W Pobór prądu typ. 0,5A (przy 24V DC) typ. 1A (przy 24V DC) typ. 2A (przy 24V DC) typ. 2A (przy 24V DC) Ilość diod LED Wymiary Ø 70x297mm Ø 70x562mm Ø 70x1092mm Ø 70x1092mm Materiał (Przednia szyba) Szkło Hartowane Szkło Hartowane Szkło Hartowane Szkło Akrylowe Typ Artykułu AO AO AO Napięcie V DC V DC V DC Moc wejściowa 6W 14W 20W Pobór prądu typ. 250mA (przy 24V DC) typ. 590mA (przy 24V DC) typ. 840mA (przy 24V DC) Ilość diod LED Wymiary Ø 42x160mm Ø 42x420mm Ø 42x600mm Materiał (Przednia szyba) Borokrzemianowe Borokrzemianowe Borokrzemianowe Katowice Tel 0 (prefix) Fax0 (prefix)

Wtyczka kablowa zasilana jest poprzez PIN1(+24V DC, brązowy przewód) oraz PIN3(0V, niebieski przewód). Pobór prądu lamp wynosi od 180 do 380 ma. Barwa światła: biała.

6 Oświetlacze LED-owe Ten solidny i tani oświetlacz LED posiada wielorakie zastosowania. Instalacja może być wykonana bezpośrednio na maszynie lub w szafce.

6 6 Oświetlacze LED-owe Ten solidny i tani oświetlacz LED posiada wielorakie zastosowania. Instalacja może być wykonana bezpośrednio na maszynie lub w szafce. Kompaktowy profil umożliwia również montaż w meblach. Urządzenie ma 6 diod LED na długości 250 mm oraz kąt rozproszenia 110. Plastikowa przednia szyba zapewnia bardzo równomierny rozkład światła. W pakiecie znajdują się 2 uchwyty montażowe dzięki którym możemy zamontować urządzenie. Elektryczne połączenie jest realizowane za pośrednictwem kabla 3 żyłowego zakończonego gniazdem M8. Napięcie jest dostarczane przez PIN1(+24V DC, brązowy przewód) oraz PIN3(0V, niebieski przewód). Barwa światła: biała. Typ Artykułu AO AO AO AO Napięcie V DC V DC V DC V DC Pobór prądu 190mA (24V DC) 380mA (24V DC) 570mA (24V DC) 760mA (24V DC) Ilość diod LED Kąt rozproszenia Wymiary 250x16x12mm 500x16x12mm 750x16x12mm 1000x16x12mm Materiał (Przednia szyba) Plastik Plastik Plastik Plastik Typ Artykułu AO AO AO AO Napięcie V DC V DC V DC V DC Pobór prądu 190mA (24V DC) 380mA (24V DC) 570mA (24V DC) 760mA (24V DC) Ilość diod LED Kąt rozproszenia Wymiary 250x19x19mm 500x19x19mm 750x19x19mm 1000x19x19mm Materiał (Przednia szyba) Plastik Plastik Plastik Plastik Katowice Tel. 0 (prefix)

W pakiecie znajdują się 2 uchwyty montażowe dzięki którym możemy zamontować urządzenie. Elektryczne połączenie jest realizowane za pośrednictwem kabla 3 żyłowego zakończonego gniazdem M8.
