OPRAWA OŚWIETLENIA LED I-VALO DORA

Transkrypt

1 OPRAWA OŚWIETLENIA LED I-VALO DORA

2 OPRAWA OŚWIETLENIA LED O PRZEZNACZENIU OGÓLNYM DO ZASTOSOWAŃ PRZEMYSŁOWYCH DORA & DORA+ DO 147 lm/w I-VALO GWARANTUJE CHARAKTERYSTYKĘ WYDAJNOŚCI OPRAWY OŚWIETLENIOWEJ W ZAKRESIE OKREŚLONEJ TEMPERATURY TA Klasa Ta Moc pobierana Temperatura barwowa Strumień świetlny Sprawność świetlna oprawy oświetleniowej Stopień ochrony obudowy Stopień ochrony Klosz Rozsył światła Podłączenie Sterowanie Częstotliwość Zakres napięcia roboczego Od -40 C do +60 C (w zależności od typu oprawy oświetleniowej) 35 W, 62 W, 122 W lub 162 W 4000 K (neutralne białe) lm lm (w zależności od typu oprawy oświetleniowej. Sprawdź tabelę później w broszurze) Do 147 lm/w IP67 I Akryl (PMMA), poliwęglan (PC) lub bezpieczne szkło hartowane Średnio szeroki (M) i szeroki (X) Kabel z wtyczką 1.5 m (wersja WŁ./WYŁ.) lub 4.0m kabla (wersja DALI) WŁ./WYŁ. lub DALI 0/50/60 Hz Czynnik wydajności > 0,94 Masa VAC, VDC Dora 3.5 kg i Dora+ ~ 7 kg Teraz ze szczelnością IP67 2 L70/B50 Ta 60 C IP K D LED h Ra80 3 SDCM V RAL 7047

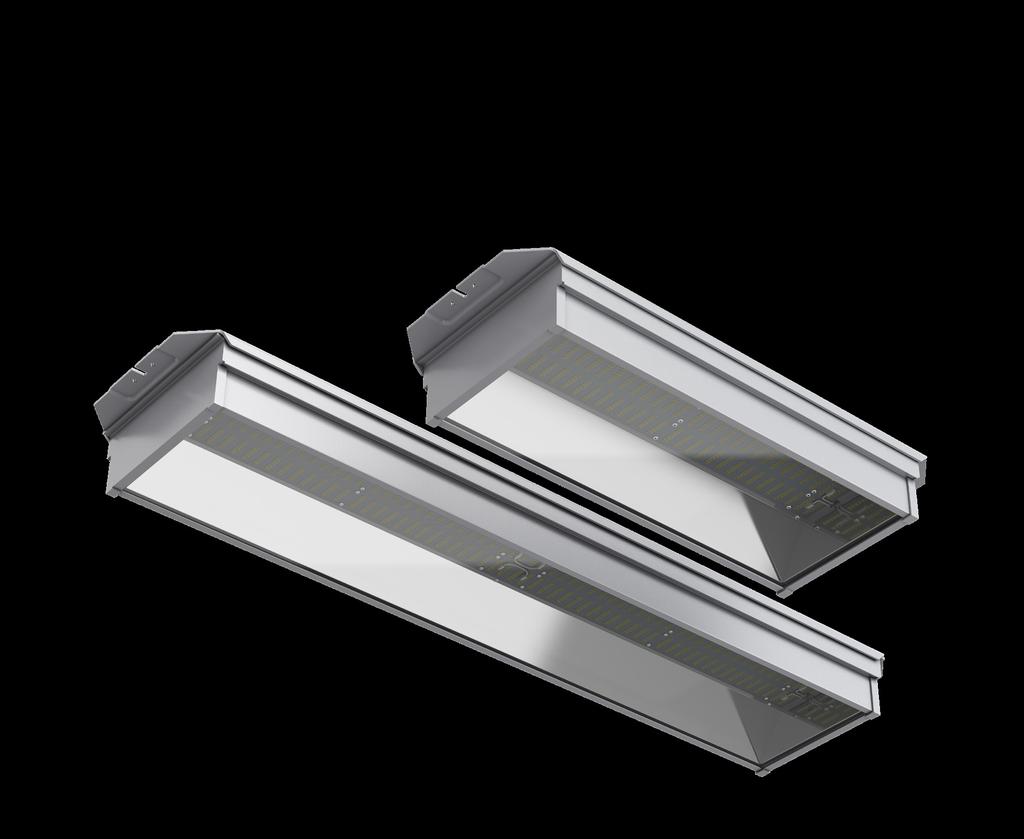

3 Oprawa oświetleniowa LED do przestrzeni o małej i średniej wysokości I-VALO DORA to nowa, wysokiej jakości rodzina opraw oświetleniowych przeznaczona do celów oświetlenia ogólnego w przestrzeniach przemysłowych. Oprawę tę można stosować jako zamiennik tradycyjnych opraw typu low--bay wyposażonych w lampy wyładowcze lub źródła świetlówkowe. Oprawy oświetleniowe z rodziny DORA są w dwóch długościach; krótsze modele są dostępne z jednym lub dwoma modułami świetlnymi, a dłuższe oprawy są dostępne w opcjach z dwoma lub czterema modułami świetlnymi (patrz rysunki wymiarowe, str. 7). 3

4 Skuteczna folia antyrefleksyjna Oprawa jest dostępna również w opcji z wysokiej jakości powłoką antyrefleksyjną. Szkło osłonowe jest wtedy chronione folią, która zapobiega nieprzyjemnym olśnieniom. Rozsył światła oprawy wyposażonej w folię jest szeroki (X). 4

5 Trwałość mechaniczna > rama oprawy jest wykonana z solidnego pokrytego poliestrem aluminium > wysoka odporność na korozję Wszechstronne opcje szkła osłonowego > poliwęglan, akryl, bezpieczne szkło hartowane > najbardziej efektywny materiał dla przestrzeni można wybrać zgodnie z wymogami lokalizacji instalacji Wyposażenie w wymienny filtr > utrzymuje w czystości wewnętrzne części oprawy > chroni wrażliwe diody LED > gwarantuje to długą trwałość użytkową oprawy > różne opcje filtra są dostępne zgodnie z warunkami instalacji Brak rozpraszacza ciepła > ułatwia czyszczenie oprawy Folia antyrefleksyjna > zapobiega nieprzyjemnym olśnieniom > zapewnia równomierny rozsył światła > przydatne szczególnie w przypadku niskiego montażu Łatwy montaż > wszechstronny wybór wsporników Wysoka jakość wykończenia > obudowy są produkowane w Tavastia Proper > do montażu opraw wykorzystywane są tylko najlepsze komponenty > celem projektu oprawy I-Valo jest zawsze osiągnięcie doskonałej, spójnej jakości światła Technologia filtrów I-VALO Oprawy są wyposażone w technologię filtrów I-Valo, które gwarantują, że produkty mają długą żywotność. Filtr oczyszcza napływające powietrze równoważące ciśnienie, zapewnia czystość znajdujących się w oprawie elementów i chroni wrażliwe diody LED. To gwarantuje, że wydajność świetlna oprawy utrzymuje się nawet w najtrudniejszych warunkach. 5

6 DORA & DORA+ NUMERY PRODUKTU NR PRODUKTU DORA (krótki model) PODŁĄCZENIE MOC POBIERANA KLASA Ta ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY STEROWANIE DC10-M0400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +60 C Średnio szeroki 4400 lm Wł./WYŁ. Bezpieczne szkło hartowane DC10-M0400-DJ Kabel 4m 35W Od -20 C do +60 C Średnio szeroki 4400 lm DALI Bezpieczne szkło hartowane DC10-M3400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +60 C Średnio szeroki 4500 lm Wł./WYŁ. Akryl DC10-M3400-DJ Kabel 4m 35W Od -20 C do +60 C Średnio szeroki 4500 lm DALI Akryl DC10-M4400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +60 C Średnio szeroki 4300 lm Wł./WYŁ. Poliwęglan DC10-M4400-DJ Kabel 4m 35W Od -20 C do +60 C Średnio szeroki 4300 lm DALI Poliwęglan DC10-X0400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +60 C Szeroki 4000 lm Wł./WYŁ. Bezpieczne szkło hartowane/folia antyolśnieniowa DC10-X0400-DJ Kabel 4m 35W Od -20 C do +60 C Szeroki 4000 lm DALI Bezpieczne szkło hartowane/folia antyolśnieniowa DC10-X3400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +60 C Szeroki 4100 lm Wł./WYŁ. Akryl / folia antyolśnieniowa DC10-X3400-DJ Kabel 4m 35W Od -20 C do +60 C Szeroki 4100 lm DALI Akryl / folia antyolśnieniowa DC10-X4400-CB Kabel 1,5m z wtyczką 35W Od -20 C do +60 C Szeroki 3900 lm Wł./WYŁ. Poliwęglan / folia antyolśnieniowa DC10-X4400-DJ Kabel 4m 35W Od -20 C do +60 C Szeroki 3900 lm DALI Poliwęglan / folia antyolśnieniowa DC20-M0400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +40 C Średnio szeroki 8900 lm Wł./WYŁ. Bezpieczne szkło hartowane DC20-M0400-DJ Kabel 4m 62W Od -20 C do +40 C Średnio szeroki 8900 lm DALI Bezpieczne szkło hartowane DC20-M3400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +40 C Średnio szeroki 9100 lm Wł./WYŁ. Akryl DC20-M3400-DJ Kabel 4m 62W Od -20 C do +40 C Średnio szeroki 9100 lm DALI Akryl DC20-M4400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +40 C Średnio szeroki 8700 lm Wł./WYŁ. Poliwęglan DC20-M4400-DJ Kabel 4m 62W Od -20 C do +40 C Średnio szeroki 8700 lm DALI Poliwęglan DC20-X0400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +40 C Szeroki 8100 lm Wł./WYŁ. Bezpieczne szkło hartowane/folia antyolśnieniowa DC20-X0400-DJ Kabel 4m 62W Od -20 C do +40 C Szeroki 8100 lm DALI Bezpieczne szkło hartowane/folia antyolśnieniowa DC20-X3400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +40 C Szeroki 8300 lm Wł./WYŁ. Akryl / folia antyolśnieniowa DC20-X3400-DJ Kabel 4m 62W Od -20 C do +40 C Szeroki 8300 lm DALI Akryl / folia antyolśnieniowa DC20-X4400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +40 C Szeroki 7900 lm Wł./WYŁ. Poliwęglan / folia antyolśnieniowa DC20-X4400-DJ Kabel 4m 62W Od -20 C do +40 C Szeroki 7900 lm DALI Poliwęglan / folia antyolśnieniowa DORA (długi model) DO20-M0400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +50 C Średnio szeroki 8900 lm Wł./WYŁ. Bezpieczne szkło hartowane DO20-M0400-DJ Kabel 4m 62W Od -20 C do +50 C Średnio szeroki 8900 lm DALI Bezpieczne szkło hartowane DO20-M3400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +50 C Średnio szeroki 9100 lm Wł./WYŁ. Akryl DO20-M3400-DJ Kabel 4m 62W Od -20 C do +50 C Średnio szeroki 9100 lm DALI Akryl DO20-M4400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +50 C Średnio szeroki 8700 lm Wł./WYŁ. Poliwęglan DO20-M4400-DJ Kabel 4m 62W Od -20 C do +50 C Średnio szeroki 8700 lm DALI Poliwęglan DO20-X0400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +50 C Szeroki 8100 lm Wł./WYŁ. Bezpieczne szkło hartowane/folia antyolśnieniowa DO20-X0400-DJ Kabel 4m 62W Od -20 C do +50 C Szeroki 8100 lm DALI Bezpieczne szkło hartowane/folia antyolśnieniowa DO20-X3400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +50 C Szeroki 8300 lm Wł./WYŁ. Akryl / folia antyolśnieniowa DO20-X3400-DJ Kabel 4m 62W Od -20 C do +50 C Szeroki 8300 lm DALI Akryl / folia antyolśnieniowa DO20-X4400-CB Kabel 1,5m z wtyczką 62W Od -20 C do +50 C Szeroki 7900 lm Wł./WYŁ. Poliwęglan / folia antyolśnieniowa DO20-X4400-DJ Kabel 4m 62W Od -20 C do +50 C Szeroki 7900 lm DALI Poliwęglan / folia antyolśnieniowa DO40-M0400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO40-M0400-DJ Kabel 4m 122W Od -40 C do +50 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO40-M3400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Akryl DO40-M3400-DJ Kabel 4m 122W Od -40 C do +50 C Średnio szeroki lm DALI Akryl DO40-M4400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Średnio szeroki lm Wł./WYŁ. Poliwęglan DO40-M4400-DJ Kabel 4m 122W Od -40 C do +50 C Średnio szeroki lm DALI Poliwęglan DO40-X0400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane/folia antyolśnieniowa DO40-X0400-DJ Kabel 4m 122W Od -40 C do +50 C Szeroki lm DALI Bezpieczne szkło hartowane/folia antyolśnieniowa DO40-X3400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Akryl / folia antyolśnieniowa DO40-X3400-DJ Kabel 4m 122W Od -40 C do +50 C Szeroki lm DALI Akryl / folia antyolśnieniowa DO40-X4400-CB Kabel 1,5m z wtyczką 122W Od -20 C do +40 C Szeroki lm Wł./WYŁ. Poliwęglan / folia antyolśnieniowa DO40-X4400-DJ Kabel 4m 122W Od -40 C do +50 C Szeroki lm DALI Poliwęglan / folia antyolśnieniowa KLOSZ 6

7 NR PRODUKTU DORA (długi model) PODŁĄCZENIE MOC POBIERANA KLASA Ta ROZSYŁ ŚWIATŁA STRUMIEŃ ŚWIETLNY STEROWANIE DO41-M0400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane DO41-M0400-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Bezpieczne szkło hartowane DO41-M3400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Akryl DO41-M3400-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Akryl DO41-M4400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Średnio szeroki lm Wł./WYŁ. Poliwęglan DO41-M4400-DJ Kabel 4m 162W Od -20 C do +35 C Średnio szeroki lm DALI Poliwęglan DO41-X0400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Bezpieczne szkło hartowane/folia antyolśnieniowa DO41-X0400-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Bezpieczne szkło hartowane/folia antyolśnieniowa DO41-X3400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Akryl / folia antyolśnieniowa DO41-X3400-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Akryl / folia antyolśnieniowa DO41-X4400-DB Kabel 1,5m z wtyczką 162W Od -20 C do +35 C Szeroki lm Wł./WYŁ. Poliwęglan / folia antyolśnieniowa DO41-X4400-DJ Kabel 4m 162W Od -20 C do +35 C Szeroki lm DALI Poliwęglan / folia antyolśnieniowa KLOSZ WYMIARY OPRAWY Dora 608 / Dora Dora 584 / Dora ROZSYŁ ŚWIATŁA Dora 35W, Dora+ 62W Dora 62W, Dora+ 122W, 162W Dora 35W, Dora+ 62W Dora 62W, Dora+ 122W, 162W średnio szeroki rozsył światła (M) średnio szeroki rozsył światła (M) szeroki rozsył światła (X) szeroki rozsył światła (X) 7

8 14500 Iittala, FINLANDIA Tel (0)
