1 BERN LED LED m 69K D IK 09 PMMA IK 10 PC ŚWIATŁO NA PUNKT rozsy średni 2nd line rozsył wąski Źródło światła L B H a ± 50 Waga ok. 230V AC/DC LED Światło na Punkt m mm 95 mm 89.5 mm 650 mm 2.5 kg 230V AC/DC LED Światło na Punkt m mm 95 mm 89.5 mm 1210 mm 3.6 kg 230V AC/DC LED Światło na Punkt m mm 95 mm 89.5 mm 1490 mm 4.7 kg 24V DC LED m mm 95 mm 89.5 mm 640 mm 1.8 kg 24V DC LED m mm 95 mm 89.5 mm 1120 mm 2.9 kg 24V DC LED m mm 95 mm 89.5 mm 1600 mm 4.0 kg 24V DC LED m mm 95 mm 89.5 mm 2 x 1040 mm* 5.1 kg 230V AC LED m mm 95 mm 89.5 mm 640 mm 1.8 kg 230V AC LED m mm 95 mm 89.5 mm 1120 mm 2.9 kg 230V AC LED m mm 95 mm 89.5 mm 1600 mm 4.0 kg 230V AC LED m mm 95 mm 89.5 mm 2 x 1040 mm* 5.1 kg *m2000 w zestawie 3 zaciski montażowe ZASTOSOWANIE Tubularna oprawa LED. Główne obszary zastosowań: oświetlenie przemysłowe, kanały montażowe, kanały rewizyjne, oświetlenie dekoracyjne wewnętrzne i zewnętrzne. Ze względu na wysoki stopień ochrony 69K oprawy mogą być stosowane w zakładach przetwórczych przemysłu spożywczego. Oprawa w wersji 24 V może pracować w temperaturze otoczenia do 40 C. KONSTRUKCJA Tuba (Ø 60 mm) wykonana z polimeru, 2 czarne końcówki z zabezpieczeniem przed nieuprawnionym otwarciem. Oprawa odporna na długotrwałe zanurzenie w wodzie do 20 m zgodnie ze stopniem szczelności m. Oprawa może być stosowana wewnątrz i na zewnątrz zgodnie ze stopniem szczelności 65 i 66. Ze względu na stopień szczelności 69K oprawa może być myta myjkami wysokociśnienowymi. TECHNOLOGIA OŚWIETLENIOWA Tuba ochronna wykonana z PMMA Transopal (o wzmocnionej odporności) lub z PC Tropal (odpornego na pękanie). WYPOSAŻENIE ELEKTRYCZNE Oprawa gotowa do montażu i podłączenia elektrycznego. Oprawa dostępna jest w 3 typach: Typ 1: Światło na Punkt 2 wejścia kablowe M20. Okablowanie przelotowe 4 x 1.5 mm². Wbudowany transformator 230 V AC/DC, możliwość podłączenia jako oświetlenie awaryjne. Zabezpieczenie przeciwprzepięciowe 2 kv. Typ 2: 24 V Oprawy w wersji na 24 V DC. Typ 3: 230 V Oprawy wyposażone w specjalne źródła LED, które mogą być podłączone bezpośrednio do 230 V. Okablowanie przelotowe 4 x 1.5mm². MONTAŻ Montaż pojedynczo lub w linii świetlnej, do sufitu lub do ściany poprzez dwa lub trzy czarne / przezroczyste zaciski ze stali nierdzewnej / tworzywa sztucznego, lokowane dowolnie wzdłuż oprawy. Zabezpieczenie przeciw nieuprawnionemu otwarciu. Zmiany techniczne zastrzeżone. Źródła LED i układy zasilające stale zwiększają swoją efektywność. Aktualne wartości strumienia oraz moce publikowane są na stronie internetowej.

2 BERN LED TYP 1 ŚWIATŁO NA PUNKT, ROZSYŁ ŚREDNI świetlny/lm Moc systemu/w Temperatura otoczenia + MC m / C do +40 C A4... m / C do +40 C A4... m / C do +40 C A4... strumieńświetlny świetlówki T8, dalsze wartości strumienia podano w tabeli Tuba ochronna z odbłyśnikiem / A Składając zamówienie litery należy zastąpić cyframi wg poniższych oznaczeń 2 = PMMA Transopal (o wzmocnionej odporności) 8 = PC Tropal (odporny na pękanie) BERN LED TYP 2 24 V LED świetlny/lm Moc systemu/w, 24V Temperatura otoczenia m / C do +40 C 53A 417 B4 00 m / C do +40 C 53A 429 B4 00 m / C do +40 C 53A 441 B4 00 m / C do +40 C 53A 453 B4 00 Składając zamówienie litery należy zastąpić cyframi wg poniższych oznaczeń Tuba ochronna z odbłyśnikiem / A 1 = PC Tropal (odporny na pękanie) 6 = PMMA Transopal (o wzmocnionej odporności) Rozsył / B 2 = wąski 3 = średni BERN LED TYP V LED świetlny/lm Moc systemu/w Temperatura otoczenia m / C do +40 C 53A 710 B4 01 m / C do +40 C 53A 711 B4 01 m / C do +40 C 53A 712 B4 01 m / C do +40 C 53A 713 B4 01 Składając zamówienie litery należy zastąpić cyframi wg poniższych oznaczeń Tuba ochronna z odbłyśnikiem / A 1 = PC Tropal (odporny na pękanie) 6 = PMMA Transopal (o wzmocnionej odporności) Rozsył / B 2 = wąski 3 = średni > Zaciski montażowe do oprawy BERN LED, stal nierdzewna / czarne / przezroczyste tworzywo sztuczne (para) w zestawie z oprawą

3 BERN LED OPCJONALNIE Okablowanie przelotowe 4 x 2.5 mm² Przezroczyste końcówki z wejściem kablowym M Powłoka ochronna zwiększająca odporność oprawy na kwasy, zasady i środki chemiczne (powłoka anty-graffiti) Wykonanie bezhalogenowe Wykonanie odporne na wodę chlorowaną bez polimerowych zacisków montażowych Wykonanie odporne na wodę chlorowaną z polimerowymi zaciskami montażowymi BERN LED ŚWIATŁO NA PUNKT OPCJONALNIE Układ zasilający DALI Wykonanie bezhalogenowe Wykonanie przystosowanie do oświetlenia awaryjnego Wykonanie przystosowane do podlączenia do jednostki PASSAU LED see p. 182 Ogranicznik prądu rozruchowego (w tym zabezpieczenie przeciwprzepięciowe 4 kv) Inne temperatury barwowe LED Zabezpieczenie przeciwprzepięciowe 4 kv HCL (Human Centric Lighting) XARA komponenty BERN LED WERSJE 24 V I 230 V OPCJONALNIE Inne barwy LED dla wersji 24 V LED: czerwony, niebieski, zielony, żółty (należy podać przy składaniu zamówienia) Inne temperatury barwowe LED dla wersji 24 V /230 V LED: 3000 K i 5400 K (należy podać przy składaniu zamówienia) Inne temperatury barwowe LED 230 V Szybkie i proste otwarcie poprzez uchwyt w końcówce Okablowanie przelotowe do 4 x 2.5 mm² System krótkich uszczelek NORKA 69K Śruba stalowa sześciokątna zabezpieczająca przed nieuprawnionym otwarciem > BERN LED zaślepka ciśnieniowa

4 BERN LED AKCESORIA Tuba dla wersji w linii świetlnej, długość na zamówienie, max. 4 m Zawiesia linkowe o długości 1 m, z zaciskami ze stali nierdzewnej (para), Czarne zaciski montażowe, stal nierdzewna / tworzywo sztuczne (para), Przezroczyste zaciski montażowe, stal nierdzewna / tworzywo sztuczne (para), Przezroczyste zaciski montażowe, stal nierdzewna / tworzywo sztuczne, do podwieszenia (para), Zaciski montażowe ze stali nierdzewnej V4A, kątowe (para), Zaciski montażowe odporne na wodę chlorowaną, tworzywo sztuczne, szare, Ø 60 mm, do sufitu (para) cm 30 0 > Test 69K: Badanie 69K sprawdza ochronę przed gorącą wodą podczas wysokociśnieniowego mycia zgodnie z normą EN Warunki badawcze wymagają ciśnienia 100 barów w temperaturze +80ºC.

5 BERN LED AKCESORIA > BERN LED wersja oprawy linia świetlna z pustą tubą połączeniową, długość według zamówienia, max. 4 m, na zdjęciu z zaciskami montażowymi, kod produktu > Czarne czaciski montażowe do oprawy BERN LED, stal nierdzewna / tworzywo sztuczne (para), kod produktu > Przezroczyste zaciski montażowe do oprawy BERN LED, stal nierdzewna / tworzywo sztuczne (para), kod produktu > Zaciski montażowe do oprawy BERN LED, stal nierdzewna V4A, kątowe, kod produktu > Zaciski montażowe odporne na wodę chlorowaną do oprawy BERN LED, tworzywo sztuczne, szare, Ø 60 mm, do montażu na suficie (para), kod produktu > BERN LED zawiesia linkowe o długości 1 m z uchwytami ze stali nierdzewnej (para), kod produktu

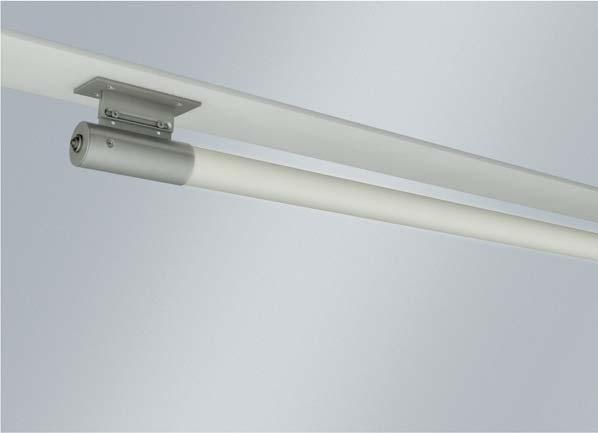

6 BERN LED AKCESORIA System mocowania opraw do ściany lub do sufitu, ze stali nierdzewnej Końcówka z wewnętrznym zaciskiem mocowania oprawy* (*regulacja położenia oprawy w 5 pozycjach co 45 z blokadą dla uzyskania jednolitej linii świetlnej) (nie może być stosowana w chlorowej atmosferze) Łącznik środkowy (nie może być stosowany w chlorowej atmosferze) Końcówka bez zacisku mocującego oprawę (nie może być stosowana w chlorowej atmosferze) > System mocowania opraw BERN LED, ze stali nierdzewnej, z końcówkami i łącznikiem środkowym > Końcówka do oprawy BERN LED kod produktu z wewnętrznym zaciskiem mocowania oprawy kod produktu bez zacisku mocującego oprawę > Łącznik środkowy 0 do oprawy BERN LED kod produktu ~ Ø65 90 ± Ø8 - Ø16

7 TABELE STRUMIENIA ŚWIETLNEGO DLA OPRAW LED Z PROGRAMU ŚWIATŁO NA PUNKT WARTOŚCI STRUMIENIA ŚWIETLNEGO DLA OPRAW m600 1-LAMPOWA BERN LED, ERFURT LED, VARSOVIA LED, ZUG LED 2-LAMPOWA ERFURT LED MC 1 ( 18 W, T8) MC 1 ( 2 x 18 W, T8) MC MC MC MC MC MC MC MC WARTOŚCI STRUMIENIA ŚWIETLNEGO DLA OPRAW m LAMPOWA BERN LED, BITBURG LED, BRÜNN LED*, COBURG LED**, ERFURT LED, FULDA LED, GERA LED, JENA LED, VARSOVIA LED, ZUG LED 2-LAMPOWA ERFURT LED, GENF LED MC MC MC 3 ( 36 W, T8) MC 3 ( 2 x 36 W, T8) MC MC MC MC MC MC WARTOŚCI STRUMIENIA ŚWIETLNEGO DLA OPRAW m LAMPOWA BERN LED, BITBURG LED, BRÜNN LED, COBURG LED**, ERFURT LED, FULDA LED, GERA LED, JENA LED, VARSOVIA LED, ZUG LED 2-LAMPOWA ERFURT LED, GENF LED MC MC MC 3 ( 58 W, T8) MC 3 ( 2 x 58 W, T8) MC MC MC MC MC MC UWAGA: Oprawy oświetleniowe LED NORKA mają przeważnie żywotność L80 B10 > 60,000 h. Odmienne wartości trwałości poszczególnych opraw są wskazane indywidulanie. * BRÜNN LED/ VARSOVIA LED: wersja m1200 nie jest dostępna z pakietem lumenów MC 1 ** COBURG LED: 2 W w mocy systemu nie są ujęte standardowy strumień świetlny, odpowiadający strumieniowi świetlówki T8 o tej samej długości 49
