1 Katalog 009/010

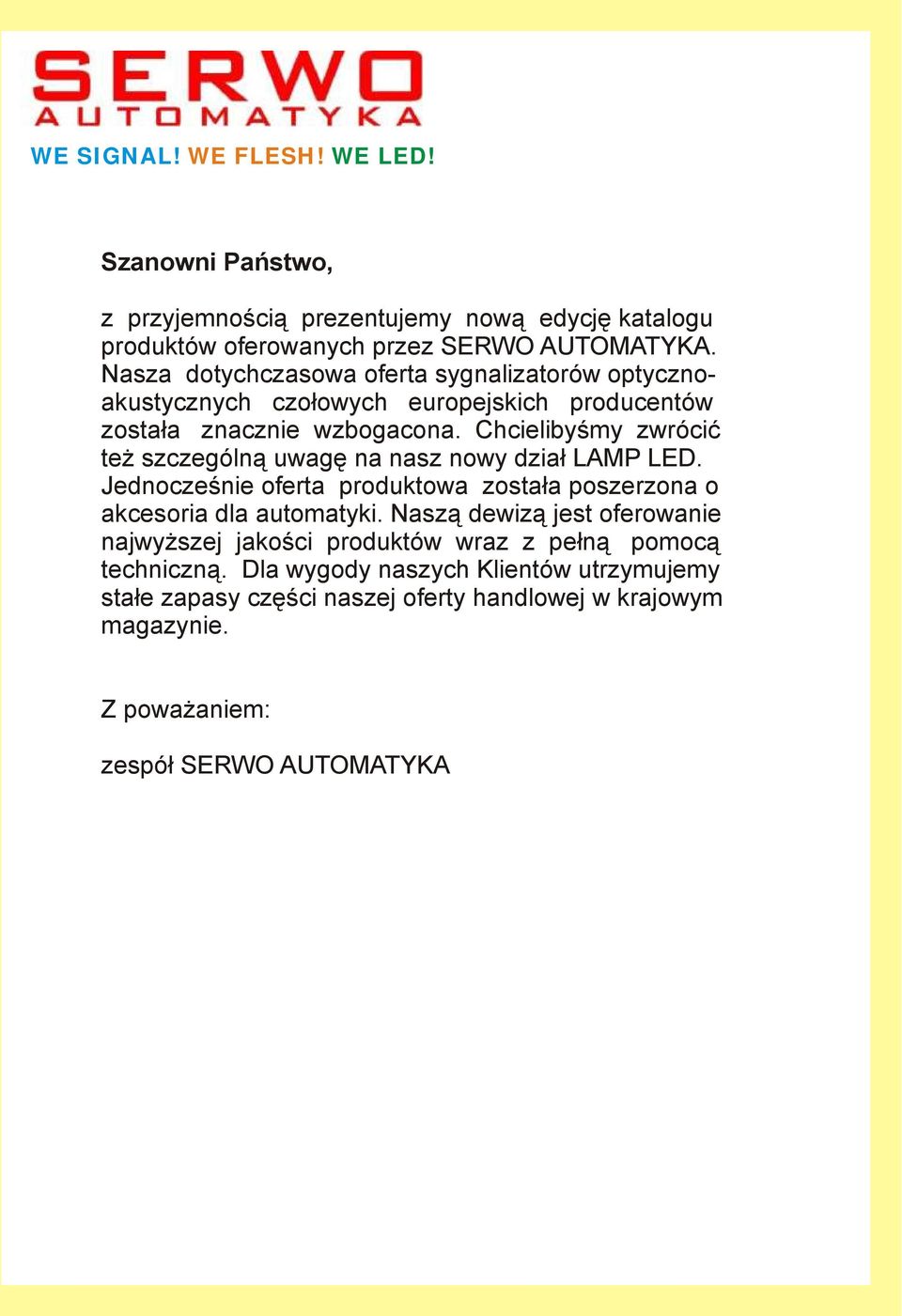

2 WE SIGNAL! WE FLESH! WE LED! Szanowni Państwo, z przyjemnością prezentujemy nową edycję katalogu produktów oferowanych przez SERWO AUTOMATYKA. Nasza dotychczasowa oferta sygnalizatorów optycznoakustycznych czołowych europejskich producentów została znacznie wzbogacona. Chcielibyśmy zwrócić też szczególną uwagę na nasz nowy dział LAMP LED. Jednocześnie oferta produktowa została poszerzona o akcesoria dla automatyki. Naszą dewizą jest oferowanie najwyższej jakości produktów wraz z pełną pomocą techniczną. Dla wygody naszych Klientów utrzymujemy stałe zapasy części naszej oferty handlowej w krajowym magazynie. Z poważaniem: zespół SERWO AUTOMATYKA

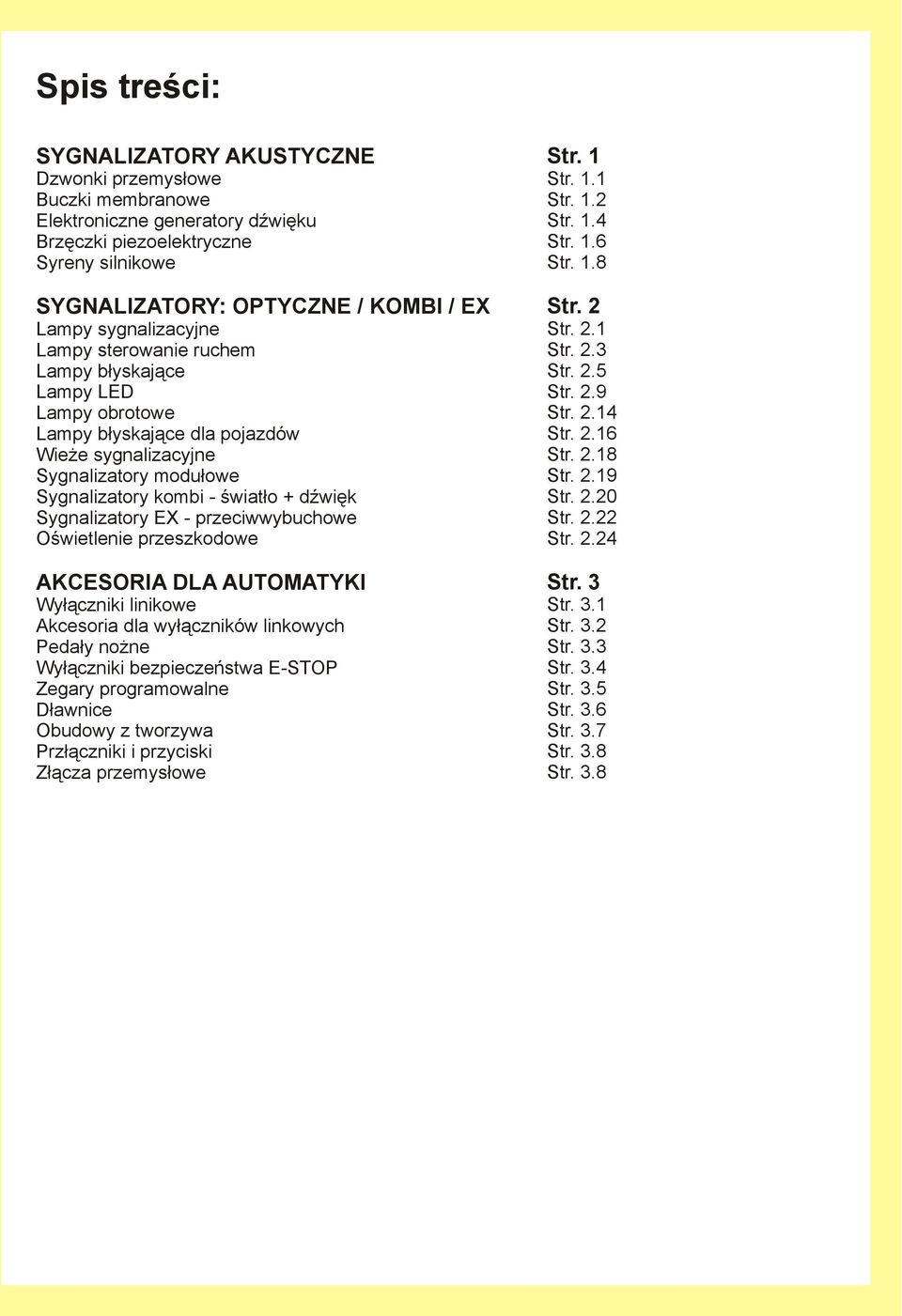

3 Spis treści: SYGNALIZATORY AKUSTYCZNE Dzwonki przemysłowe Buczki membranowe Elektroniczne generatory dźwięku Brzęczki piezoelektryczne Syreny silnikowe SYGNALIZATORY: OPTYCZNE / KOMBI / EX Lampy sygnalizacyjne Lampy sterowanie ruchem Lampy błyskające Lampy LED Lampy obrotowe Lampy błyskające dla pojazdów Wieże sygnalizacyjne Sygnalizatory modułowe Sygnalizatory kombi - światło + dźwięk Sygnalizatory EX - przeciwwybuchowe Oświetlenie przeszkodowe AKCESORIA DLA AUTOMATYKI Wyłączniki linikowe Akcesoria dla wyłączników linkowych Pedały nożne Wyłączniki bezpieczeństwa E-STOP Zegary programowalne Dławnice Obudowy z tworzywa Przłączniki i przyciski Złącza przemysłowe Str. 1 Str. 1.1 Str. 1. Str. 1.4 Str. 1.6 Str. 1.8 Str. Str..1 Str..3 Str..5 Str..9 Str..14 Str..16 Str..18 Str..19 Str..0 Str.. Str..4 Str. 3 Str. 3.1 Str. 3. Str. 3.3 Str. 3.4 Str. 3.5 Str. 3.6 Str. 3.7 Str. 3.8 Str. 3.8

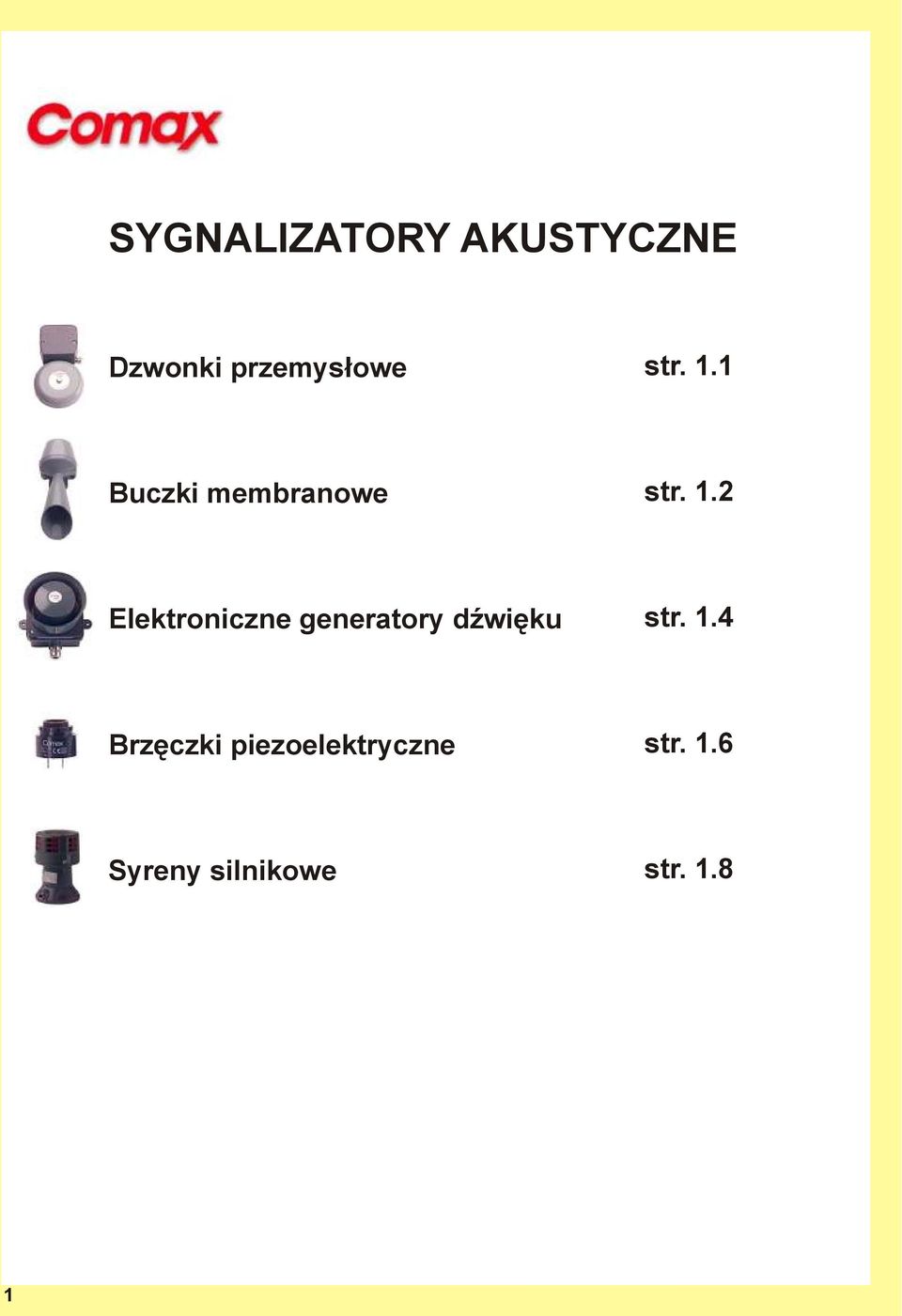

4 SYGNALIZATORY AKUSTYCZNE Dzwonki przemysłowe str. 1.1 Buczki membranowe str. 1. Elektroniczne generatory dźwięku str. 1.4 Brzęczki piezoelektryczne str. 1.6 Syreny silnikowe str

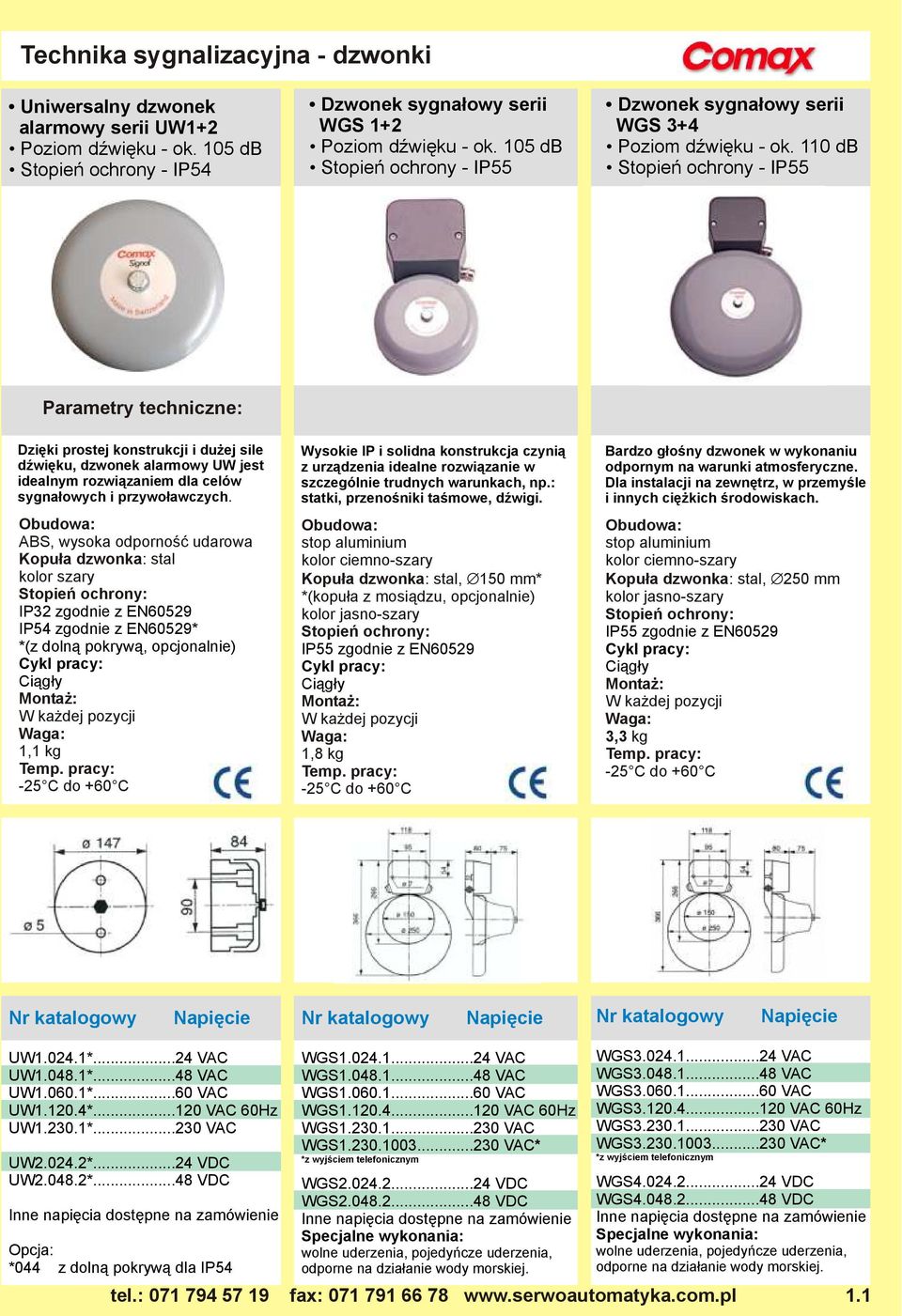

5 Technika sygnalizacyjna - dzwonki Uniwersalny dzwonek alarmowy serii UW1+ Poziom dźwięku - ok. 105 db Stopień ochrony - IP54 Dzwonek sygnałowy serii WGS 1+ Poziom dźwięku - ok. 105 db Stopień ochrony - IP55 Dzwonek sygnałowy serii WGS 3+4 Poziom dźwięku - ok. 110 db Stopień ochrony - IP55 Dzięki prostej konstrukcji i dużej sile dźwięku, dzwonek alarmowy UW jest idealnym rozwiązaniem dla celów sygnałowych i przywoławczych. ABS, wysoka odporność udarowa Kopuła dzwonka: stal kolor szary Stopień ochrony: IP3 zgodnie z EN6059 IP54 zgodnie z EN6059* *(z dolną pokrywą, opcjonalnie) Cykl pracy: Ciągły Montaż: W każdej pozycji Waga: 1,1 kg Temp. pracy: -5 C do +60 C Wysokie IP i solidna konstrukcja czynią z urządzenia idealne rozwiązanie w szczególnie trudnych warunkach, np.: statki, przenośniki taśmowe, dźwigi. stop aluminium kolor ciemno-szary Kopuła dzwonka: stal, 150 mm* *(kopuła z mosiądzu, opcjonalnie) kolor jasno-szary Stopień ochrony: IP55 zgodnie z EN6059 Cykl pracy: Ciągły Montaż: W każdej pozycji Waga: 1,8 kg Temp. pracy: -5 C do +60 C Bardzo głośny dzwonek w wykonaniu odpornym na warunki atmosferyczne. Dla instalacji na zewnętrz, w przemyśle i innych ciężkich środowiskach. stop aluminium kolor ciemno-szary Kopuła dzwonka: stal, 50 mm kolor jasno-szary Stopień ochrony: IP55 zgodnie z EN6059 Cykl pracy: Ciągły Montaż: W każdej pozycji Waga: 3,3 kg Temp. pracy: -5 C do +60 C Nr katalogowy Napięcie Nr katalogowy Napięcie Nr katalogowy Napięcie UW1.04.1*...4 VAC UW *...48 VAC UW *...60 VAC UW1.10.4*...10 VAC 60Hz UW1.30.1*...30 VAC UW.04.*...4 VDC UW.048.*...48 VDC Inne napięcia dostępne na zamówienie Opcja: *044 z dolną pokrywą dla IP54 WGS VAC WGS VAC WGS VAC WGS VAC 60Hz WGS VAC WGS VAC* *z wyjściem telefonicznym WGS VDC WGS VDC Inne napięcia dostępne na zamówienie Specjalne wykonania: wolne uderzenia, pojedyńcze uderzenia, odporne na działanie wody morskiej. WGS VAC WGS VAC WGS VAC WGS VAC 60Hz WGS VAC WGS VAC* *z wyjściem telefonicznym WGS VDC WGS VDC Inne napięcia dostępne na zamówienie Specjalne wykonania: wolne uderzenia, pojedyńcze uderzenia, odporne na działanie wody morskiej. 1.1

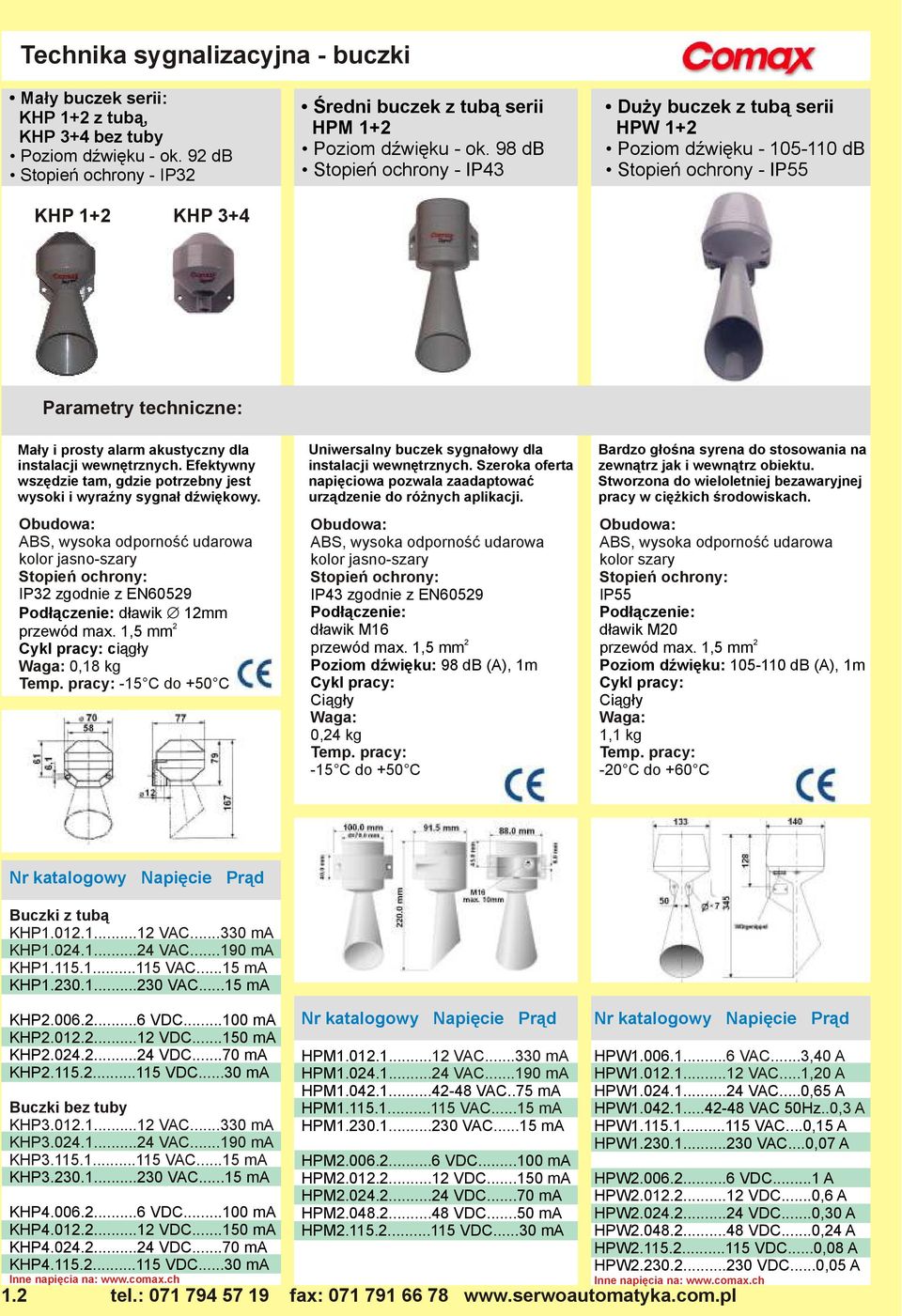

6 Technika sygnalizacyjna - buczki Mały buczek serii: KHP 1+ z tubą, KHP 3+4 bez tuby Poziom dźwięku - ok. 9 db Stopień ochrony - IP3 KHP 1+ KHP 3+4 Średni buczek z tubą serii HPM 1+ Poziom dźwięku - ok. 98 db Stopień ochrony - IP43 Duży buczek z tubą serii HPW 1+ Poziom dźwięku db Stopień ochrony - IP55 Mały i prosty alarm akustyczny dla instalacji wewnętrznych. Efektywny wszędzie tam, gdzie potrzebny jest wysoki i wyraźny sygnał dźwiękowy. ABS, wysoka odporność udarowa kolor jasno-szary Stopień ochrony: IP3 zgodnie z EN6059 dławik 1mm przewód max. 1,5 mm Cykl pracy: ciągły Waga: 0,18 kg Temp. pracy: -15 C do +50 C Uniwersalny buczek sygnałowy dla instalacji wewnętrznych. Szeroka oferta napięciowa pozwala zaadaptować urządzenie do różnych aplikacji. ABS, wysoka odporność udarowa kolor jasno-szary Stopień ochrony: IP43 zgodnie z EN6059 dławik M16 przewód max. 1,5 mm Poziom dźwięku: 98 db (A), 1m Cykl pracy: Ciągły Waga: 0,4 kg Temp. pracy: -15 C do +50 C Bardzo głośna syrena do stosowania na zewnątrz jak i wewnątrz obiektu. Stworzona do wieloletniej bezawaryjnej pracy w ciężkich środowiskach. ABS, wysoka odporność udarowa kolor szary Stopień ochrony: IP55 dławik M0 przewód max. 1,5 mm Poziom dźwięku: db (A), 1m Cykl pracy: Ciągły Waga: 1,1 kg Temp. pracy: -0 C do +60 C Buczki z tubą KHP VAC ma KHP VAC ma KHP VAC...15 ma KHP VAC...15 ma KHP VDC ma KHP VDC ma KHP VDC...70 ma KHP VDC...30 ma Buczki bez tuby KHP VAC ma KHP VAC ma KHP VAC...15 ma KHP VAC...15 ma KHP VDC ma KHP VDC ma KHP VDC...70 ma KHP VDC...30 ma Inne napięcia na: 1. HPM VAC ma HPM VAC ma HPM VAC..75 ma HPM VAC...15 ma HPM VAC...15 ma HPM VDC ma HPM VDC ma HPM VDC...70 ma HPM VDC...50 ma HPM VDC...30 ma HPW VAC...3,40 A HPW VAC...1,0 A HPW VAC...0,65 A HPW VAC 50Hz..0,3 A HPW VAC...0,15 A HPW VAC...0,07 A HPW VDC...1 A HPW VDC...0,6 A HPW VDC...0,30 A HPW VDC...0,4 A HPW VDC...0,08 A HPW VDC...0,05 A Inne napięcia na:

7 Technika sygnalizacyjna - buczki Duży buczek serii HGK 3+4 Poziom dźwięku db Duży buczek z tubą serii HGT 1+, obudowa aluminium Poziom dźwięku db Średni buczek serii HPM 3+4 Poziom dźwięku - ok. 98 db Stopień ochrony - IP43 Bardzo głośny buczek o nowoczesnym wzornictwie i wysokim poziomie IP dla instalacji zewnętrznych. Niezawodny w ciężkich warunkach (zapylenie, woda). Podstawa: stop aluminium, kolor ciemno-szary Pokrywa: ABS, odporny udarowo kolor jasno-szary Stopień ochrony: IP65 zgodnie z EN6059 dławik M0 x 1,5 przewód max. 1,5 mm Poziom dźwięku: db (A), 1m Cykl pracy: Ciągły Montaż: otworem akustycznym w dół Waga: 1,75 kg Temp. pracy: -15 C do +50 C Syrena membranowa w wykonaniu przemysłowym dzięki zastosowaniu solidnej aluminiowej obudowy do użytku w różnych warunkach (np. morskich). Tuba: stop aluminium, kolor ciemno-szary Pokrywa: stop aluminium, kolor jasno-szary Stopień ochrony: IP65 zgodnie z EN6059 dławik M0 x 1,5 przewód max. 1,5 mm Poziom dźwięku: db (A), 1m Cykl pracy: Ciągły Montaż: otworem akustycznym w dół Waga: kg Temp. pracy: -5 C do +60 C Uniwersalny buczek membranowy do stosowania w instalacjach wewnątrz budynków. Kompaktowa, zwarta konstrukcja. ABS, wysoka odporność udarowa kolor jasno-szary Stopień ochrony: IP43 zgodnie z EN6059 dławik M16 przewód max. 1,5 mm Poziom dźwięku: 98 db (A), 1m Cykl pracy: Ciągły Waga: 0,4 kg Temp. pracy: -15 C do +50 C HGK VAC...3,40 A HGK VAC...1,0 A HGK VAC...0,65 A HGK VAC 50Hz..0,3 A HGK VAC...0,15 A HGK VAC...0,07 A HGK VDC...1 A HGK VDC...0,6 A HGK VDC...0,30 A HGK VDC...0,4 A HGK VDC...0,08 A HGK VDC...0,05 A Inne napięcia na: HGT VAC...3,40 A HGT VAC...1,0 A HGT VAC...0,65 A HGT VAC 50Hz..0,3 A HGT VAC...0,15 A HGT VAC...0,07 A HGT VDC...1 A HGT VDC...0,6 A HGT VDC...0,30 A HGT VDC...0,4 A HGT VDC...0,08 A HGT VDC...0,05 A Inne napięcia na: HPM VAC ma HPM VAC ma HPM VAC..75 ma HPM VAC...15 ma HPM VAC...15 ma HPM VDC ma HPM VDC ma HPM VDC...70 ma HPM VDC...50 ma HPM VDC...30 ma 1.3

8 Technika sygnalizacyjna - generatory dźwięku Elektroniczny generator dźwięku serii ES Poziom dźwięku db Elektroniczne generatory dźwięku serii ASS Poziom dźwięku db Stopień ochrony - IP66 Elektroniczne generatory dźwięku serii ASL Poziom dźwięku - 10 db Stopień ochrony - IP66 PRODUKT Z OFERTY HANDLOWEJ FIRMY SERWO AUTOMATYKA!!! PRODUKT Z OFERTY HANDLOWEJ FIRMY SERWO AUTOMATYKA!!! Generator dźwięku przeznaczony dla przemysłu i innych ciężkich środowisk. Możliwość wyboru sygnałów. Bardzo głośny, uniwersalne zastosowanie. Podstawa: stop aluminium, kolor szary Głośnik: obudowa metal, panel ABS, EN6059 dławik M16, przewód max. 1,5 mm Generowane dźwięki: (wybierane na PCB) dźwięk 1: szybko rosnący, wolno opadający częst. akustyczna: Hz częst. cykli: około 0,5 Hz (s) zakres AF: Hz dźwięk : sygnał ciągły o częst Hz Poziom dźwięku: db(a) Cykl pracy: ciągły Montaż: dowolny Waga: 1,50 kg Temp. pracy: -5 C do +50 C Generator dźwięku z opcją wyboru i sterowania z zewnątrz z 3 sygnałów Obudowa wykonana z poliwęglanu oraz ABS-u. Poliwęglan, ABS; czerwona Stopień ochrony: IP66 otwór na dławik Generowane dźwięki: ASS - 3 sygnały, sterowane z zewnątrz Poziom dźwięku: Głośność regulowana potencjometrem ASS db(a) Cykl pracy: ciągły Montaż: dowolny Waga: ASS - 0,8 kg Temp. pracy: -5 C do +70 C Generator dźwięku z opcją wyboru i sterowania z zewnątrz 3 z 4 sygnałów. Bardzo głośny. Obudowa wykonana z ABS-u ABS; czerwona Stopień ochrony: IP66 otwór na dławik Generowane dźwięki: ASL - 4 sygnały, 3 sterowane z zewnątrz Poziom dźwięku: Głośność regulowana potencjometrem ASL - 10 db(a) Cykl pracy: ciągły Montaż: dowolny Waga: ASL - 1,6 kg (wersja DC) kg (wersja AC) Temp. pracy: -5 C do +70 C ES VAC/VDC...0,34 A ES VAC/VDC...0,17 A ES VAC...0,06 A ES VAC...0,03 A ASS VAC...43 ma ASS /30 VAC... ma ASS VDC...10 ma ASL VDC ma ASL /30 VAC...70 ma UWAGA: pełna tabela generowanych dźwięków na: UWAGA: pełna tabela generowanych dźwięków na: 1.4

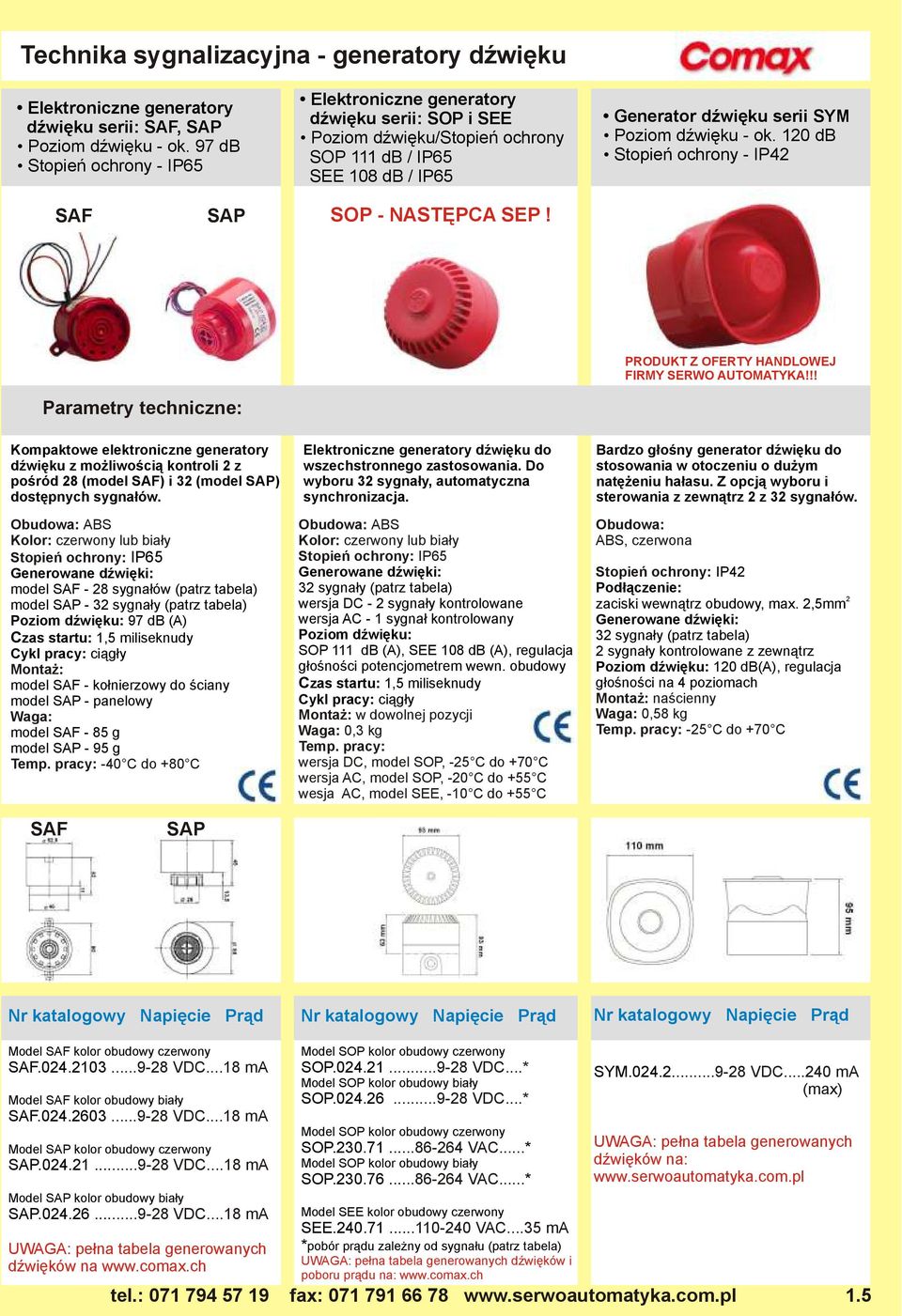

9 Technika sygnalizacyjna - generatory dźwięku Elektroniczne generatory dźwięku serii: SAF, SAP Poziom dźwięku - ok. 97 db Elektroniczne generatory dźwięku serii: SOP i SEE Poziom dźwięku/stopień ochrony SOP 111 db / IP65 SEE 108 db / IP65 Generator dźwięku serii SYM Poziom dźwięku - ok. 10 db Stopień ochrony - IP4 SAF SAP SOP - NASTĘPCA SEP! PRODUKT Z OFERTY HANDLOWEJ FIRMY SERWO AUTOMATYKA!!! Kompaktowe elektroniczne generatory dźwięku z możliwością kontroli z pośród 8 (model SAF) i 3 (model SAP) dostępnych sygnałów. ABS Kolor: czerwony lub biały Generowane dźwięki: model SAF - 8 sygnałów (patrz tabela) model SAP - 3 sygnały (patrz tabela) Poziom dźwięku: 97 db (A) Czas startu: 1,5 miliseknudy Cykl pracy: ciągły Montaż: model SAF - kołnierzowy do ściany model SAP - panelowy Waga: model SAF - 85 g model SAP - 95 g Temp. pracy: -40 C do +80 C Elektroniczne generatory dźwięku do wszechstronnego zastosowania. Do wyboru 3 sygnały, automatyczna synchronizacja. ABS Kolor: czerwony lub biały Generowane dźwięki: 3 sygnały (patrz tabela) wersja DC - sygnały kontrolowane wersja AC - 1 sygnał kontrolowany Poziom dźwięku: SOP 111 db (A), SEE 108 db (A), regulacja głośności potencjometrem wewn. obudowy Czas startu: 1,5 miliseknudy Cykl pracy: ciągły Montaż: w dowolnej pozycji Waga: 0,3 kg Temp. pracy: wersja DC, model SOP, -5 C do +70 C wersja AC, model SOP, -0 C do +55 C wesja AC, model SEE, -10 C do +55 C Bardzo głośny generator dźwięku do stosowania w otoczeniu o dużym natężeniu hałasu. Z opcją wyboru i sterowania z zewnątrz z 3 sygnałów. ABS, czerwona Stopień ochrony: IP4 zaciski wewnątrz obudowy, max.,5mm Generowane dźwięki: 3 sygnały (patrz tabela) sygnały kontrolowane z zewnątrz Poziom dźwięku: 10 db(a), regulacja głośności na 4 poziomach Montaż: naścienny Waga: 0,58 kg Temp. pracy: -5 C do +70 C SAF SAP Model SAF kolor obudowy czerwony SAF VDC...18 ma Model SAF kolor obudowy biały SAF VDC...18 ma Model SAP kolor obudowy czerwony SAP VDC...18 ma Model SAP kolor obudowy biały SAP VDC...18 ma UWAGA: pełna tabela generowanych dźwięków na Model SOP kolor obudowy czerwony SOP VDC...* Model SOP kolor obudowy biały SOP VDC...* Model SOP kolor obudowy czerwony SOP VAC... * Model SOP kolor obudowy biały SOP VAC... * Model SEE kolor obudowy czerwony SEE VAC...35 ma *pobór prądu zależny od sygnału (patrz tabela) UWAGA: pełna tabela generowanych dźwięków i poboru prądu na: SYM VDC...40 ma (max) UWAGA: pełna tabela generowanych dźwięków na: 1.5

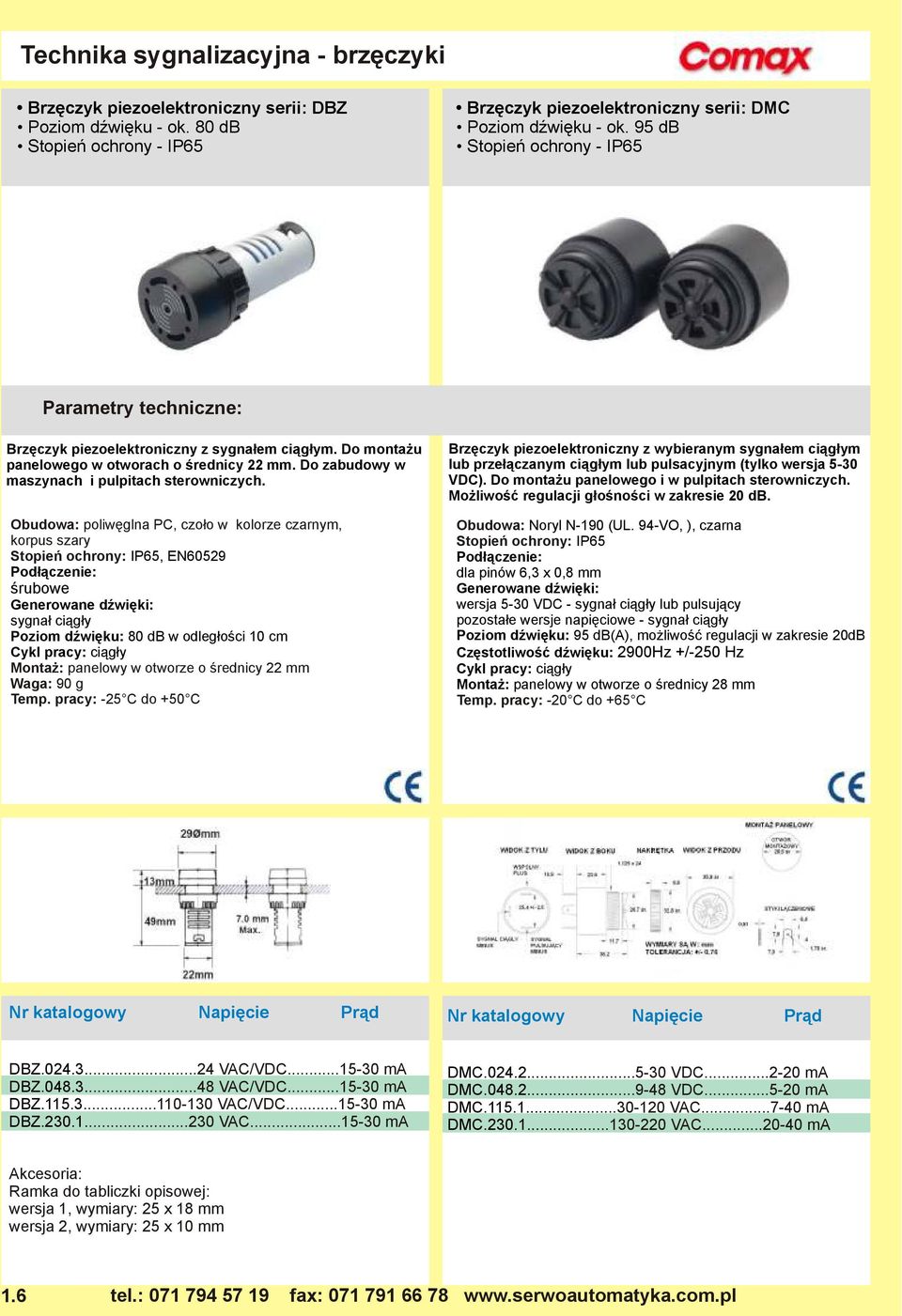

10 Technika sygnalizacyjna - brzęczyki Brzęczyk piezoelektroniczny serii: DBZ Poziom dźwięku - ok. 80 db Brzęczyk piezoelektroniczny serii: DMC Poziom dźwięku - ok. 95 db Brzęczyk piezoelektroniczny z sygnałem ciągłym. Do montażu panelowego w otworach o średnicy mm. Do zabudowy w maszynach i pulpitach sterowniczych. poliwęglna PC, czoło w kolorze czarnym, korpus szary, EN6059 śrubowe Generowane dźwięki: sygnał ciągły Poziom dźwięku: 80 db w odległości 10 cm Cykl pracy: ciągły Montaż: panelowy w otworze o średnicy mm Waga: 90 g Temp. pracy: -5 C do +50 C Brzęczyk piezoelektroniczny z wybieranym sygnałem ciągłym lub przełączanym ciągłym lub pulsacyjnym (tylko wersja 5-30 VDC). Do montażu panelowego i w pulpitach sterowniczych. Możliwość regulacji głośności w zakresie 0 db. Noryl N-190 (UL. 94-VO, ), czarna dla pinów 6,3 x 0,8 mm Generowane dźwięki: wersja 5-30 VDC - sygnał ciągły lub pulsujący pozostałe wersje napięciowe - sygnał ciągły Poziom dźwięku: 95 db(a), możliwość regulacji w zakresie 0dB Częstotliwość dźwięku: 900Hz +/-50 Hz Cykl pracy: ciągły Montaż: panelowy w otworze o średnicy 8 mm Temp. pracy: -0 C do +65 C DBZ VAC/VDC ma DBZ VAC/VDC ma DBZ VAC/VDC ma DBZ VAC ma DMC VDC...-0 ma DMC VDC ma DMC VAC ma DMC VAC ma Akcesoria: Ramka do tabliczki opisowej: wersja 1, wymiary: 5 x 18 mm wersja, wymiary: 5 x 10 mm 1.6

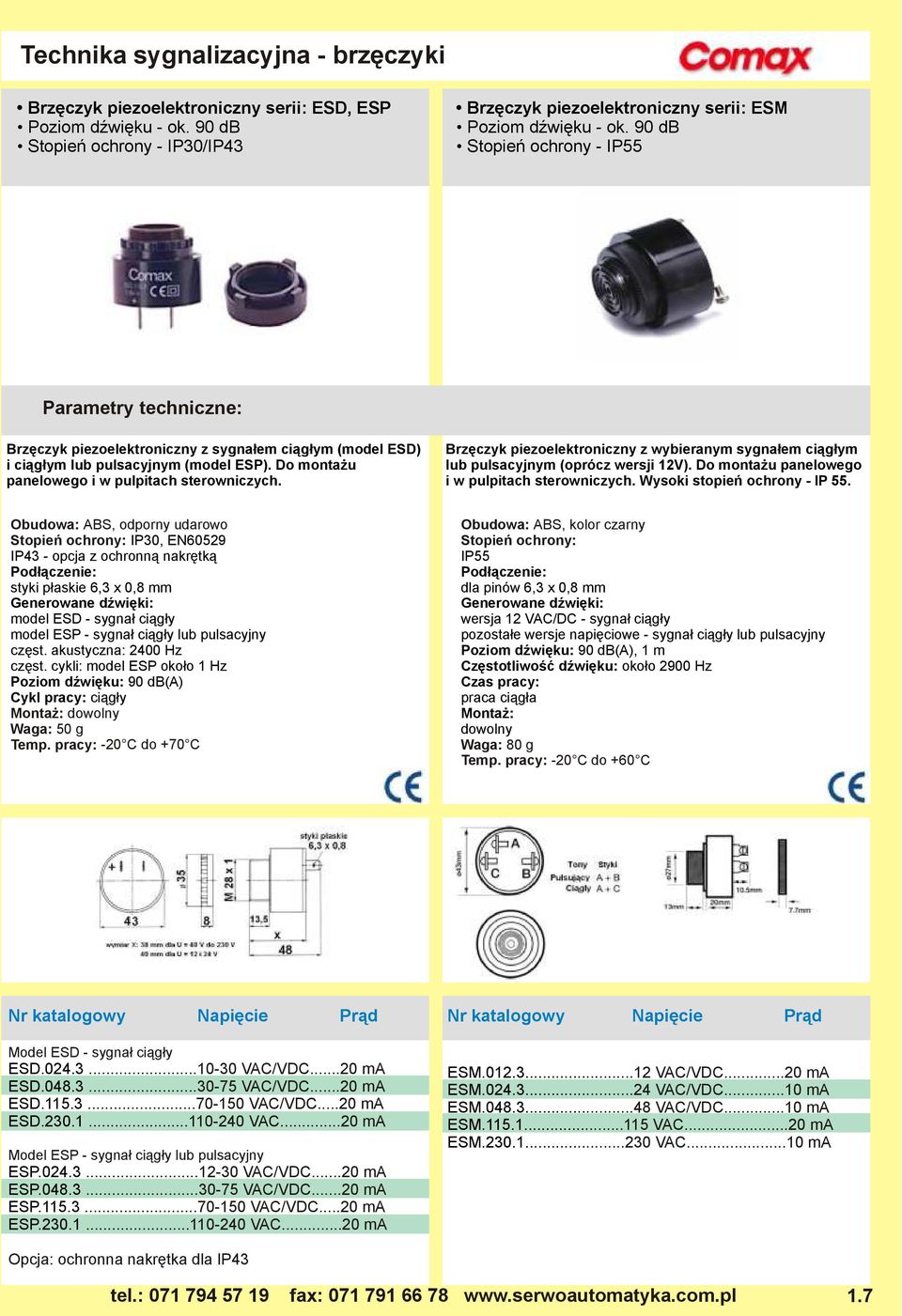

11 Technika sygnalizacyjna - brzęczyki Brzęczyk piezoelektroniczny serii: ESD, ESP Poziom dźwięku - ok. 90 db Stopień ochrony - IP30/IP43 Brzęczyk piezoelektroniczny serii: ESM Poziom dźwięku - ok. 90 db Stopień ochrony - IP55 Brzęczyk piezoelektroniczny z sygnałem ciągłym (model ESD) i ciągłym lub pulsacyjnym (model ESP). Do montażu panelowego i w pulpitach sterowniczych. Brzęczyk piezoelektroniczny z wybieranym sygnałem ciągłym lub pulsacyjnym (oprócz wersji 1V). Do montażu panelowego i w pulpitach sterowniczych. Wysoki stopień ochrony - IP 55. ABS, odporny udarowo Stopień ochrony: IP30, EN6059 IP43 - opcja z ochronną nakrętką styki płaskie 6,3 x 0,8 mm Generowane dźwięki: model ESD - sygnał ciągły model ESP - sygnał ciągły lub pulsacyjny częst. akustyczna: 400 Hz częst. cykli: model ESP około 1 Hz Poziom dźwięku: 90 db(a) Cykl pracy: ciągły Montaż: dowolny Waga: 50 g Temp. pracy: -0 C do +70 C ABS, kolor czarny Stopień ochrony: IP55 dla pinów 6,3 x 0,8 mm Generowane dźwięki: wersja 1 VAC/DC - sygnał ciągły pozostałe wersje napięciowe - sygnał ciągły lub pulsacyjny Poziom dźwięku: 90 db(a), 1 m Częstotliwość dźwięku: około 900 Hz Czas pracy: praca ciągła Montaż: dowolny Waga: 80 g Temp. pracy: -0 C do +60 C Model ESD - sygnał ciągły ESD.04.3 ESD ESD ESD VAC/VDC...0 ma VAC/VDC...0 ma VAC/VDC...0 ma VAC...0 ma Model ESP - sygnał ciągły lub pulsacyjny ESP.04.3 ESP ESP ESP VAC/VDC...0 ma VAC/VDC...0 ma VAC/VDC...0 ma VAC...0 ma ESM VAC/VDC...0 ma ESM VAC/VDC...10 ma ESM VAC/VDC...10 ma ESM VAC...0 ma ESM VAC...10 ma Opcja: ochronna nakrętka dla IP43 1.7

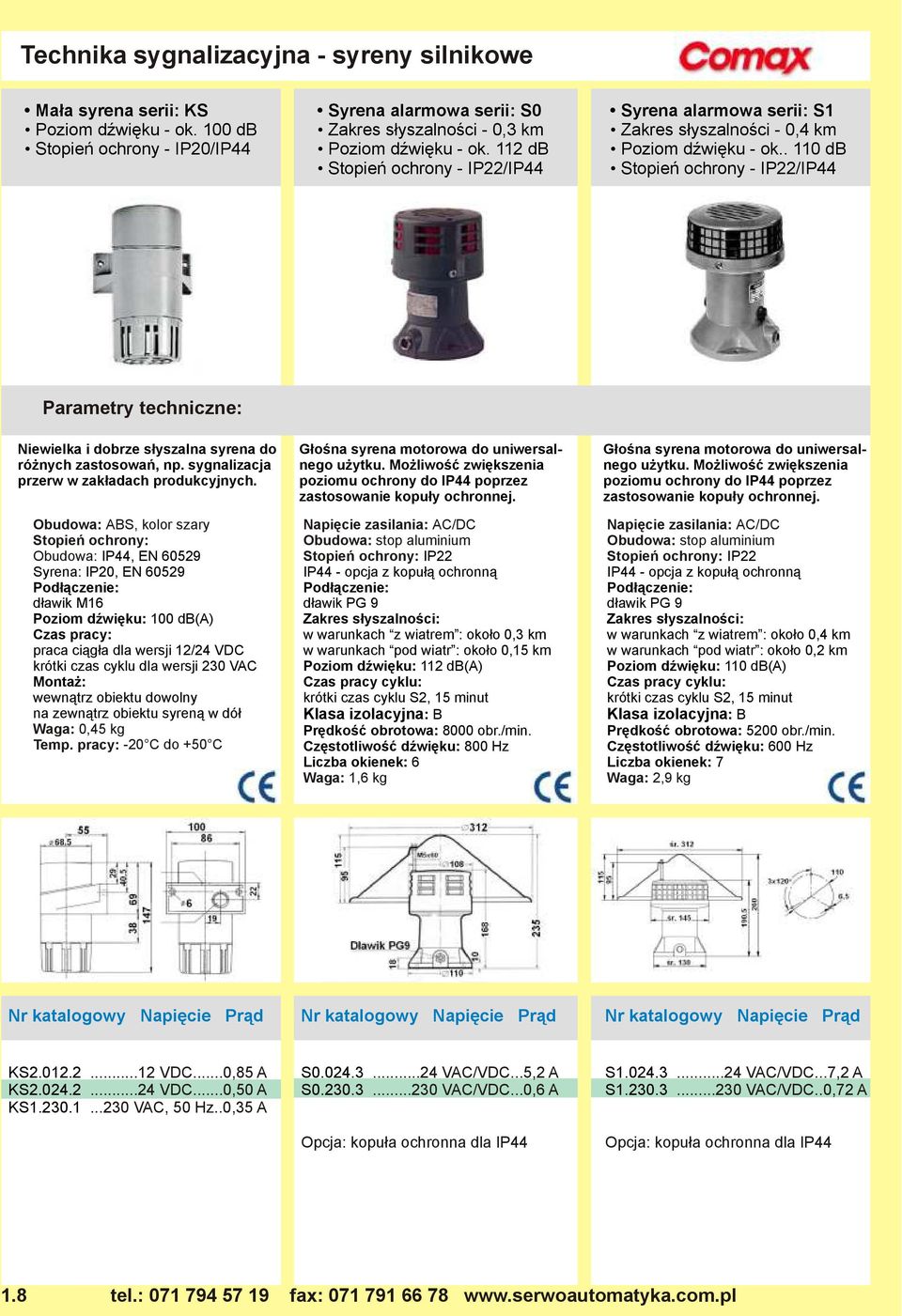

12 Technika sygnalizacyjna - syreny silnikowe Mała syrena serii: KS Poziom dźwięku - ok. 100 db Stopień ochrony - IP0/IP44 Syrena alarmowa serii: S0 Zakres słyszalności - 0,3 km Poziom dźwięku - ok. 11 db Stopień ochrony - IP/IP44 Syrena alarmowa serii: S1 Zakres słyszalności - 0,4 km Poziom dźwięku - ok db Stopień ochrony - IP/IP44 Niewielka i dobrze słyszalna syrena do różnych zastosowań, np. sygnalizacja przerw w zakładach produkcyjnych. ABS, kolor szary Stopień ochrony: IP44, EN 6059 Syrena: IP0, EN 6059 dławik M16 Poziom dźwięku: 100 db(a) Czas pracy: praca ciągła dla wersji 1/4 VDC krótki czas cyklu dla wersji 30 VAC Montaż: wewnątrz obiektu dowolny na zewnątrz obiektu syreną w dół Waga: 0,45 kg Temp. pracy: -0 C do +50 C Głośna syrena motorowa do uniwersalnego użytku. Możliwość zwiększenia poziomu ochrony do IP44 poprzez zastosowanie kopuły ochronnej. Napięcie zasilania: AC/DC stop aluminium Stopień ochrony: IP IP44 - opcja z kopułą ochronną dławik PG 9 Zakres słyszalności: w warunkach z wiatrem : około 0,3 km w warunkach pod wiatr : około 0,15 km Poziom dźwięku: 11 db(a) Czas pracy cyklu: krótki czas cyklu S, 15 minut Klasa izolacyjna: B Prędkość obrotowa: 8000 obr./min. Częstotliwość dźwięku: 800 Hz Liczba okienek: 6 Waga: 1,6 kg Głośna syrena motorowa do uniwersalnego użytku. Możliwość zwiększenia poziomu ochrony do IP44 poprzez zastosowanie kopuły ochronnej. Napięcie zasilania: AC/DC stop aluminium Stopień ochrony: IP IP44 - opcja z kopułą ochronną dławik PG 9 Zakres słyszalności: w warunkach z wiatrem : około 0,4 km w warunkach pod wiatr : około 0, km Poziom dźwięku: 110 db(a) Czas pracy cyklu: krótki czas cyklu S, 15 minut Klasa izolacyjna: B Prędkość obrotowa: 500 obr./min. Częstotliwość dźwięku: 600 Hz Liczba okienek: 7 Waga:,9 kg KS.01. KS.04. KS VDC...0,85 A...4 VDC...0,50 A...30 VAC, 50 Hz..0,35 A S S VAC/VDC...5, A...30 VAC/VDC...0,6 A Opcja: kopuła ochronna dla IP44 S S VAC/VDC...7, A...30 VAC/VDC..0,7 A Opcja: kopuła ochronna dla IP44 1.8

13 SYGNALIZATORY: - OPTYCZNE - KOMBINOWANE (ŚWIATŁO + DŹWIĘK) - DLA STREF ZAGROŻONYCH WYBUCHEM - OŚWIETLENIE PRZESZKODOWE Lampy sygnalizacyjne str..1 Lampy do sterowanie ruchem str..3 Lampy błyskające str..5 Lampy LED str..9 Lampy obrotowe str..14 Lampy błyskające dla pojazdów str..16 Wieże sygnalizacyjne str..18 Sygnalizatory modułowe str..19 Sygnalizatory kombi - światło + dźwięk str..0 Sygnalizatory EX - przeciwwybuchowe str.. Oświetlenie przeszkodowe str..4

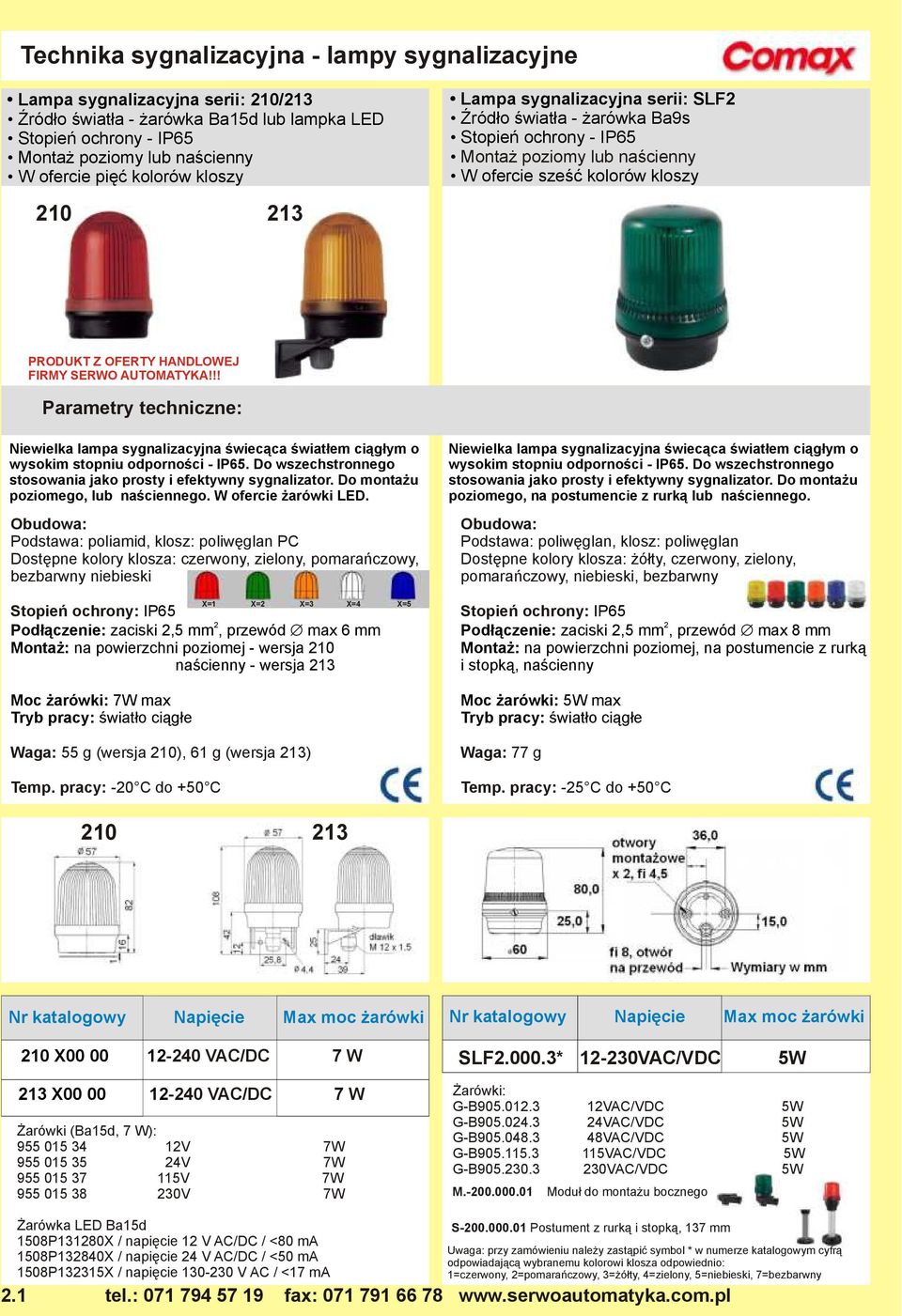

14 Technika sygnalizacyjna - lampy sygnalizacyjne Lampa sygnalizacyjna serii: 10/13 Źródło światła - żarówka Ba15d lub lampka LED Montaż poziomy lub naścienny W ofercie pięć kolorów kloszy Lampa sygnalizacyjna serii: SLF Źródło światła - żarówka Ba9s Montaż poziomy lub naścienny W ofercie sześć kolorów kloszy PRODUKT Z OFERTY HANDLOWEJ FIRMY SERWO AUTOMATYKA!!! Niewielka lampa sygnalizacyjna świecąca światłem ciągłym o wysokim stopniu odporności - IP65. Do wszechstronnego stosowania jako prosty i efektywny sygnalizator. Do montażu poziomego, lub naściennego. W ofercie żarówki LED. Podstawa: poliamid, klosz: poliwęglan PC Dostępne kolory klosza: czerwony, zielony, pomarańczowy, bezbarwny niebieski zaciski,5 mm, przewód max 6 mm Montaż: na powierzchni poziomej - wersja 10 naścienny - wersja 13 Moc żarówki: 7W max Tryb pracy: światło ciągłe Waga: 55 g (wersja 10), 61 g (wersja 13) Temp. pracy: -0 C do +50 C X=1 X= X=3 X=4 X=5 Niewielka lampa sygnalizacyjna świecąca światłem ciągłym o wysokim stopniu odporności - IP65. Do wszechstronnego stosowania jako prosty i efektywny sygnalizator. Do montażu poziomego, na postumencie z rurką lub naściennego. Podstawa: poliwęglan, klosz: poliwęglan Dostępne kolory klosza: żółty, czerwony, zielony, pomarańczowy, niebieski, bezbarwny zaciski,5 mm, przewód max 8 mm Montaż: na powierzchni poziomej, na postumencie z rurką i stopką, naścienny Moc żarówki: 5W max Tryb pracy: światło ciągłe Waga: 77 g Temp. pracy: -5 C do +50 C Nr katalogowy Napięcie Max moc żarówki Nr katalogowy Napięcie Max moc żarówki 10 X VAC/DC 7 W SLF.000.3* 1-30VAC/VDC 5W 13 X VAC/DC 7 W Żarówki (Ba15d, 7 W): V 7W V 7W V 7W V 7W Żarówki: G-B VAC/VDC 5W G-B VAC/VDC 5W G-B VAC/VDC 5W G-B VAC/VDC 5W G-B VAC/VDC 5W M Moduł do montażu bocznego Żarówka LED Ba15d 1508P13180X / napięcie 1 V AC/DC / <80 ma 1508P13840X / napięcie 4 V AC/DC / <50 ma 1508P13315X / napięcie V AC / <17 ma.1 S Postument z rurką i stopką, 137 mm Uwaga: przy zamówieniu należy zastąpić symbol * w numerze katalogowym cyfrą odpowiadającą wybranemu kolorowi klosza odpowiednio: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 7=bezbarwny

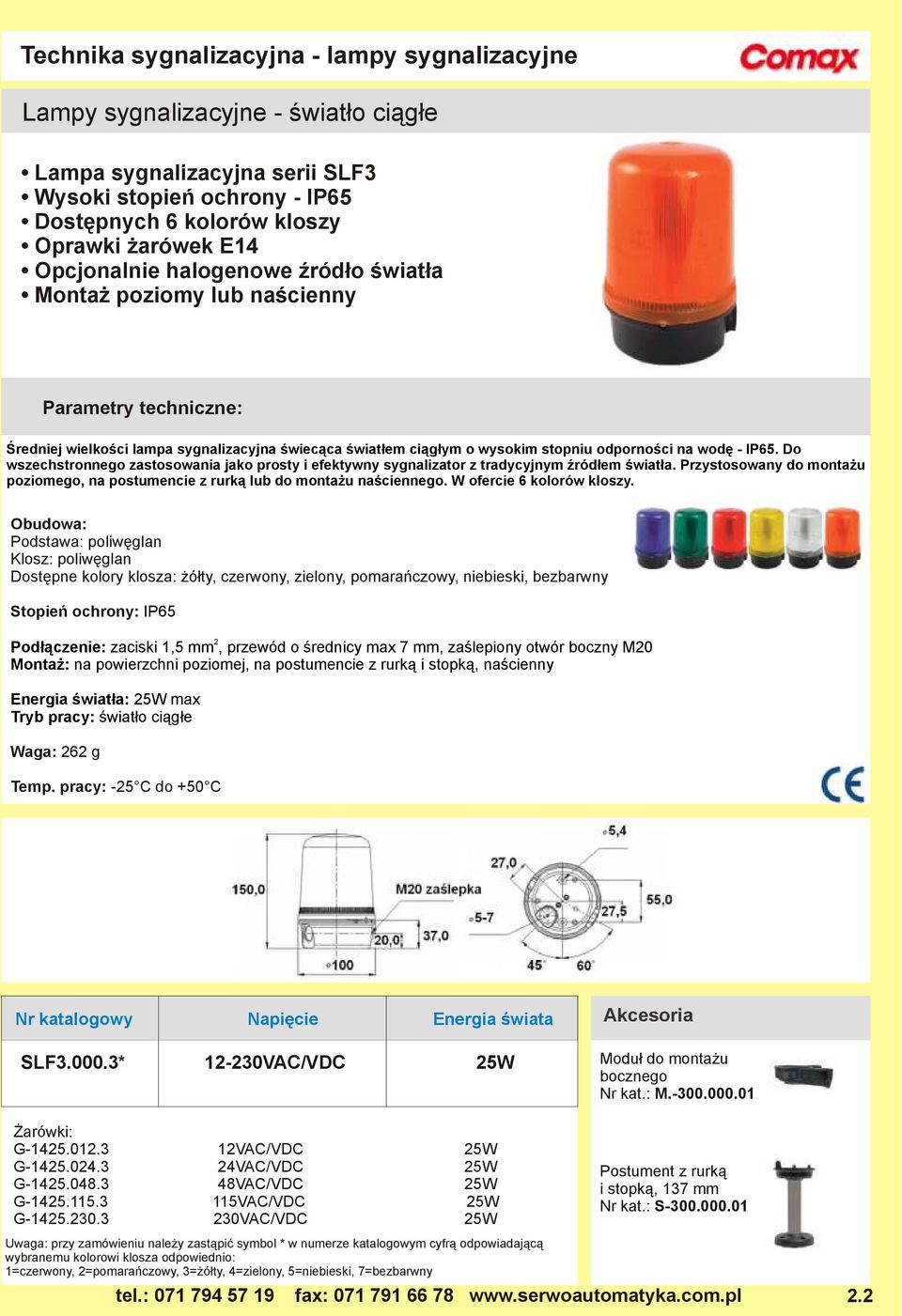

15 Technika sygnalizacyjna - lampy sygnalizacyjne Lampy sygnalizacyjne - światło ciągłe Lampa sygnalizacyjna serii SLF3 Wysoki stopień ochrony - IP65 Dostępnych 6 kolorów kloszy Oprawki żarówek E14 Opcjonalnie halogenowe źródło światła Montaż poziomy lub naścienny Średniej wielkości lampa sygnalizacyjna świecąca światłem ciągłym o wysokim stopniu odporności na wodę - IP65. Do wszechstronnego zastosowania jako prosty i efektywny sygnalizator z tradycyjnym źródłem światła. Przystosowany do montażu poziomego, na postumencie z rurką lub do montażu naściennego. W ofercie 6 kolorów kloszy. Podstawa: poliwęglan Klosz: poliwęglan Dostępne kolory klosza: żółty, czerwony, zielony, pomarańczowy, niebieski, bezbarwny zaciski 1,5 mm, przewód o średnicy max 7 mm, zaślepiony otwór boczny M0 Montaż: na powierzchni poziomej, na postumencie z rurką i stopką, naścienny Energia światła: 5W max Tryb pracy: światło ciągłe Waga: 6 g Temp. pracy: -5 C do +50 C Nr katalogowy Napięcie Energia świata SLF * 1-30VAC/VDC 5W Akcesoria Moduł do montażu bocznego Nr kat.: M Żarówki: G VAC/VDC 5W G VAC/VDC 5W G VAC/VDC 5W G VAC/VDC 5W G VAC/VDC 5W Uwaga: przy zamówieniu należy zastąpić symbol * w numerze katalogowym cyfrą odpowiadającą wybranemu kolorowi klosza odpowiednio: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 7=bezbarwny Postument z rurką i stopką, 137 mm Nr kat.: S

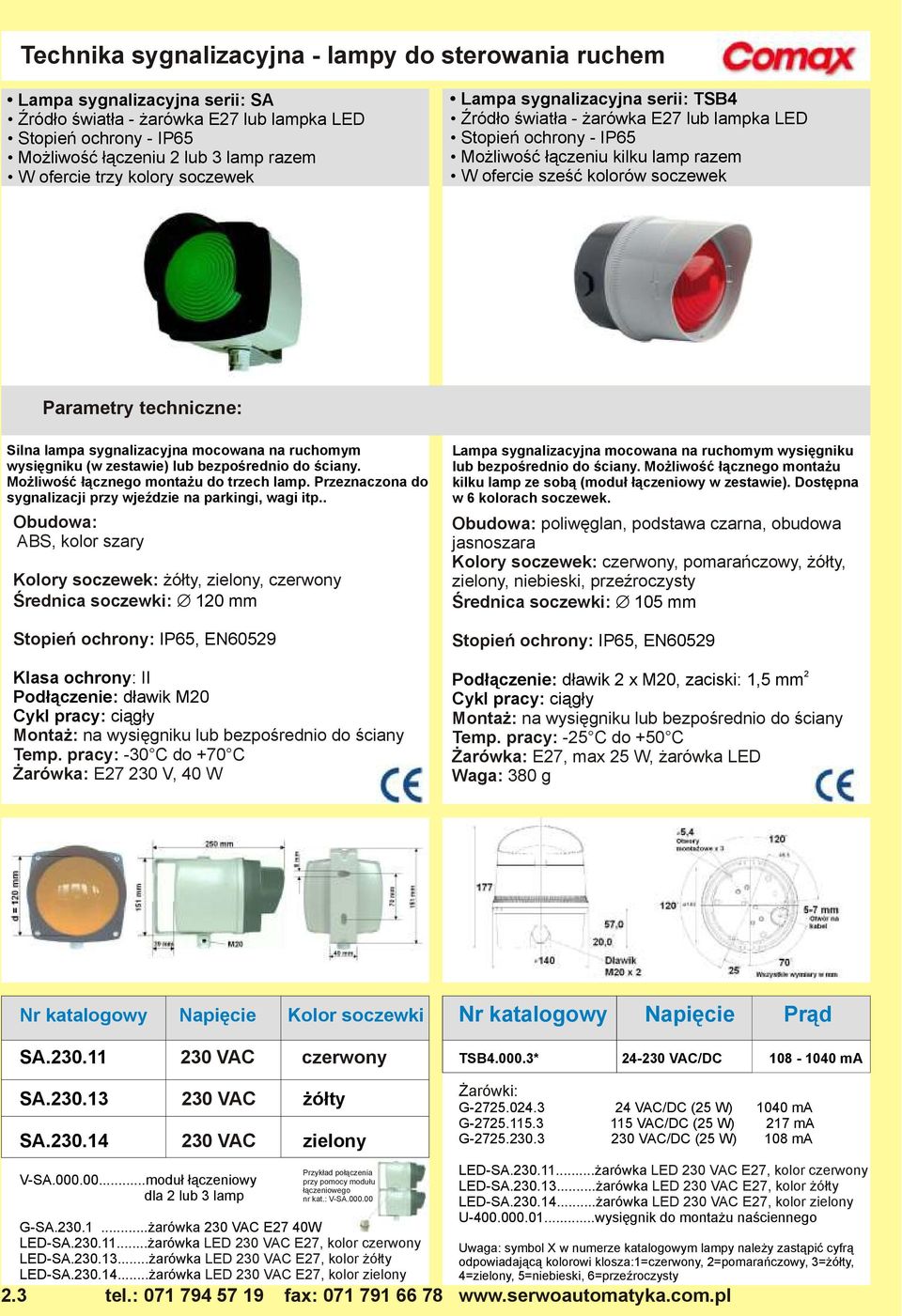

16 Technika sygnalizacyjna - lampy do sterowania ruchem Lampa sygnalizacyjna serii: SA Źródło światła - żarówka E7 lub lampka LED Możliwość łączeniu lub 3 lamp razem W ofercie trzy kolory soczewek Lampa sygnalizacyjna serii: TSB4 Źródło światła - żarówka E7 lub lampka LED Możliwość łączeniu kilku lamp razem W ofercie sześć kolorów soczewek Silna lampa sygnalizacyjna mocowana na ruchomym wysięgniku (w zestawie) lub bezpośrednio do ściany. Możliwość łącznego montażu do trzech lamp. Przeznaczona do sygnalizacji przy wjeździe na parkingi, wagi itp.. ABS, kolor szary Kolory soczewek: żółty, zielony, czerwony Średnica soczewki: 10 mm, EN6059 Klasa ochrony: II dławik M0 Cykl pracy: ciągły Montaż: na wysięgniku lub bezpośrednio do ściany Temp. pracy: -30 C do +70 C Żarówka: E7 30 V, 40 W Lampa sygnalizacyjna mocowana na ruchomym wysięgniku lub bezpośrednio do ściany. Możliwość łącznego montażu kilku lamp ze sobą (moduł łączeniowy w zestawie). Dostępna w 6 kolorach soczewek. poliwęglan, podstawa czarna, obudowa jasnoszara Kolory soczewek: czerwony, pomarańczowy, żółty, zielony, niebieski, przeźroczysty Średnica soczewki: 105 mm, EN6059 dławik x M0, zaciski: 1,5 mm Cykl pracy: ciągły Montaż: na wysięgniku lub bezpośrednio do ściany Temp. pracy: -5 C do +50 C Żarówka: E7, max 5 W, żarówka LED Waga: 380 g Nr katalogowy Napięcie Kolor soczewki SA VAC czerwony TSB * 4-30 VAC/DC ma SA SA VAC 30 VAC V-SA moduł łączeniowy dla lub 3 lamp żółty zielony G-SA żarówka 30 VAC E7 40W LED-SA żarówka LED 30 VAC E7, kolor czerwony LED-SA żarówka LED 30 VAC E7, kolor żółty LED-SA żarówka LED 30 VAC E7, kolor zielony.3 Przykład połączenia przy pomocy modułu łączeniowego nr kat.: V-S A Żarówki: G VAC/DC (5 W) 1040 ma G VAC/DC (5 W) 17 ma G VAC/DC (5 W) 108 ma LED-SA żarówka LED 30 VAC E7, kolor czerwony LED-SA żarówka LED 30 VAC E7, kolor żółty LED-SA żarówka LED 30 VAC E7, kolor zielony U wysięgnik do montażu naściennego Uwaga: symbol X w numerze katalogowym lampy należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=przeźroczysty

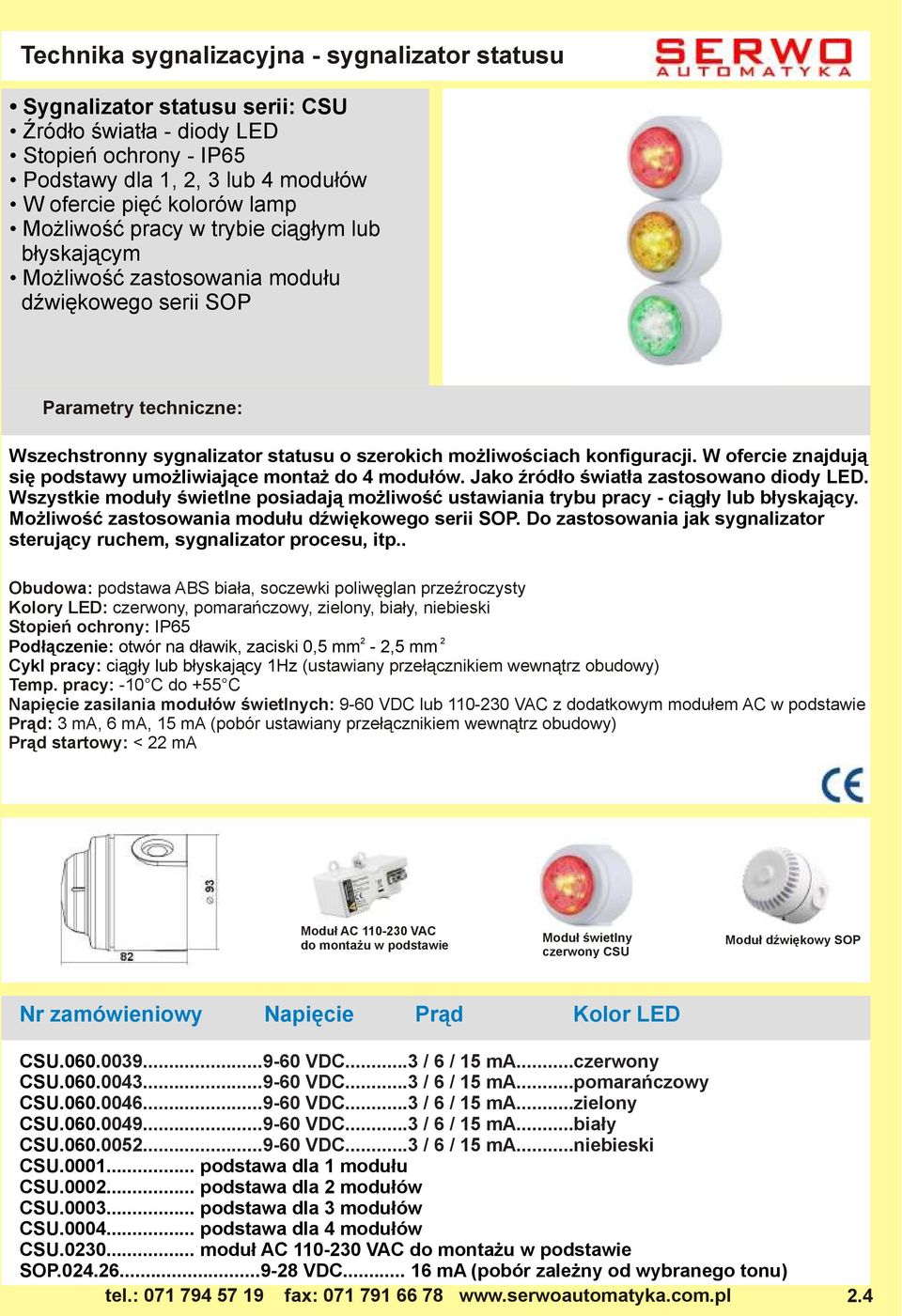

17 Technika sygnalizacyjna - sygnalizator statusu Sygnalizator statusu serii: CSU Źródło światła - diody LED Podstawy dla 1,, 3 lub 4 modułów W ofercie pięć kolorów lamp Możliwość pracy w trybie ciągłym lub błyskającym Możliwość zastosowania modułu dźwiękowego serii SOP Wszechstronny sygnalizator statusu o szerokich możliwościach konfiguracji. W ofercie znajdują się podstawy umożliwiające montaż do 4 modułów. Jako źródło światła zastosowano diody LED. Wszystkie moduły świetlne posiadają możliwość ustawiania trybu pracy - ciągły lub błyskający. Możliwość zastosowania modułu dźwiękowego serii SOP. Do zastosowania jak sygnalizator sterujący ruchem, sygnalizator procesu, itp.. podstawa ABS biała, soczewki poliwęglan przeźroczysty Kolory LED: czerwony, pomarańczowy, zielony, biały, niebieski otwór na dławik, zaciski 0,5 mm -,5 mm Cykl pracy: ciągły lub błyskający 1Hz (ustawiany przełącznikiem wewnątrz obudowy) Temp. pracy: -10 C do +55 C Napięcie zasilania modułów świetlnych: 9-60 VDC lub VAC z dodatkowym modułem AC w podstawie Prąd: 3 ma, 6 ma, 15 ma (pobór ustawiany przełącznikiem wewnątrz obudowy) Prąd startowy: < ma Moduł AC VAC do montażu w podstawie Moduł świetlny czerwony CSU Moduł dźwiękowy SOP Nr zamówieniowy Napięcie Prąd Kolor LED CSU VDC...3 / 6 / 15 ma...czerwony CSU VDC...3 / 6 / 15 ma...pomarańczowy CSU VDC...3 / 6 / 15 ma...zielony CSU VDC...3 / 6 / 15 ma...biały CSU VDC...3 / 6 / 15 ma...niebieski CSU podstawa dla 1 modułu CSU podstawa dla modułów CSU podstawa dla 3 modułów CSU podstawa dla 4 modułów CSU moduł AC VAC do montażu w podstawie SOP VDC ma (pobór zależny od wybranego tonu).4

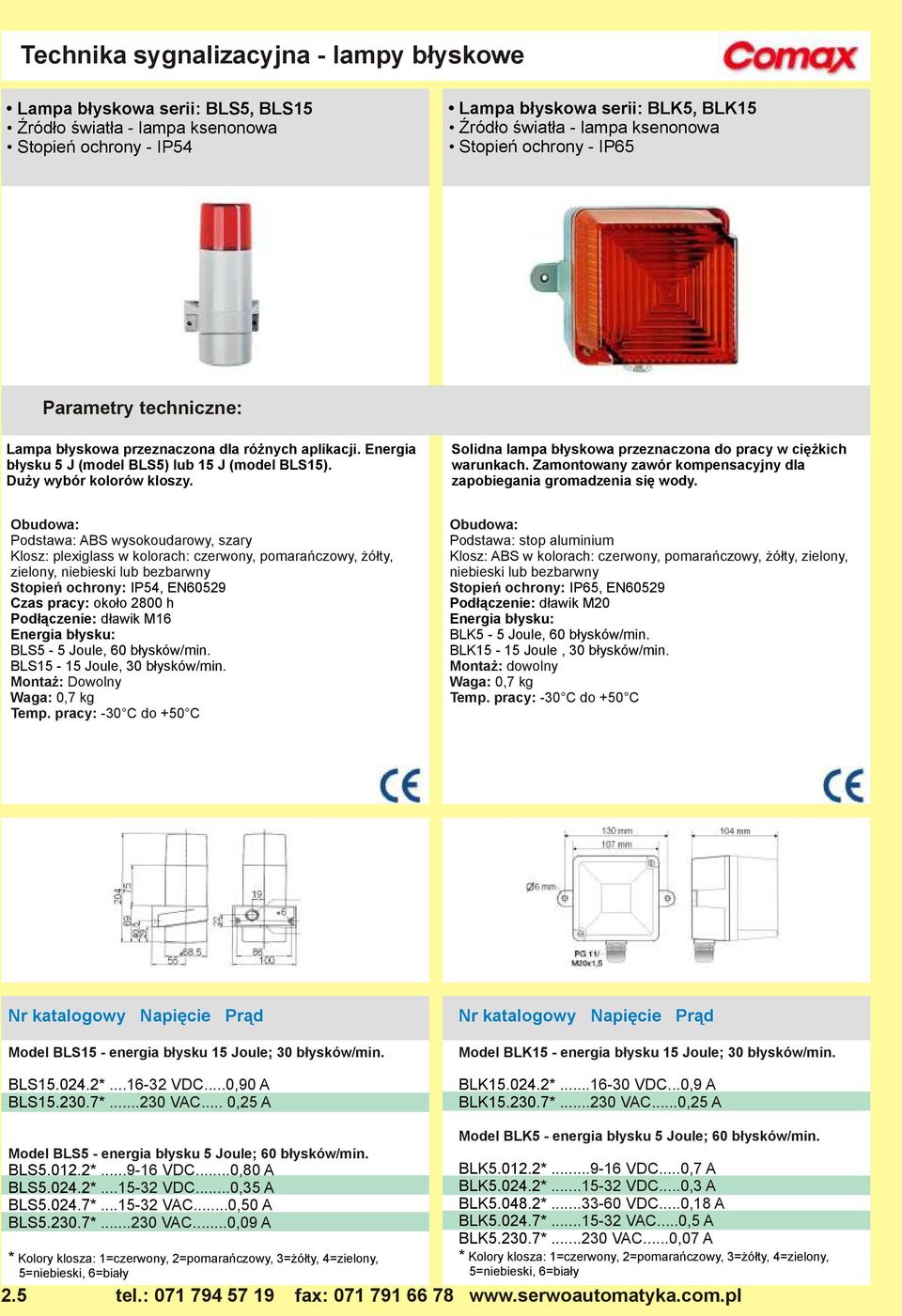

18 Technika sygnalizacyjna - lampy błyskowe Lampa błyskowa serii: BLS5, BLS15 Źródło światła - lampa ksenonowa Stopień ochrony - IP54 Lampa błyskowa serii: BLK5, BLK15 Źródło światła - lampa ksenonowa Lampa błyskowa przeznaczona dla różnych aplikacji. Energia błysku 5 J (model BLS5) lub 15 J (model BLS15). Duży wybór kolorów kloszy. Solidna lampa błyskowa przeznaczona do pracy w ciężkich warunkach. Zamontowany zawór kompensacyjny dla zapobiegania gromadzenia się wody. Podstawa: ABS wysokoudarowy, szary Klosz: plexiglass w kolorach: czerwony, pomarańczowy, żółty, zielony, niebieski lub bezbarwny Stopień ochrony: IP54, EN6059 Czas pracy: około 800 h dławik M16 Energia błysku: BLS5-5 Joule, 60 błysków/min. BLS15-15 Joule, 30 błysków/min. Montaż: Dowolny Waga: 0,7 kg Temp. pracy: -30 C do +50 C Podstawa: stop aluminium Klosz: ABS w kolorach: czerwony, pomarańczowy, żółty, zielony, niebieski lub bezbarwny, EN6059 dławik M0 Energia błysku: BLK5-5 Joule, 60 błysków/min. BLK15-15 Joule, 30 błysków/min. Montaż: dowolny Waga: 0,7 kg Temp. pracy: -30 C do +50 C Model BLS15 - energia błysku 15 Joule; 30 błysków/min. BLS15.04.* VDC...0,90 A BLS *...30 VAC... 0,5 A Model BLK15 - energia błysku 15 Joule; 30 błysków/min. BLK15.04.* VDC...0,9 A BLK *...30 VAC...0,5 A Model BLS5 - energia błysku 5 Joule; 60 błysków/min. BLS5.01.* VDC...0,80 A BLS5.04.* VDC...0,35 A BLS5.04.7* VAC...0,50 A BLS5.30.7*...30 VAC...0,09 A * Kolory klosza: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=biały.5 Model BLK5 - energia błysku 5 Joule; 60 błysków/min. BLK5.01.* VDC...0,7 A BLK5.04.* VDC...0,3 A BLK5.048.* VDC...0,18 A BLK5.04.7* VAC...0,5 A BLK5.30.7*...30 VAC...0,07 A * Kolory klosza: 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=biały

19 Technika sygnalizacyjna - lampy błyskowe Lampa błyskowa ksenonowa serii: LT Źródło światła - lampa ksenonowa Stopień ochrony - IP67 W ofercie pięć kolorów kloszy Lampa błyskowa ksenonowa, niskoprofilowa serii: LP Źródło światła - lampa ksenonowa Stopień ochrony - IP67 W ofercie pięć kolorów kloszy Kompaktowa lampa błyskowa, o wysokim stopniu odporności na wodę i pył - IP67. Zastosowanie w przemyśle i systemach alarmowych. Idealna jako sygnalizator ostrzegawczy dla wózków widłowych, maszyn czyszczących. Podstawa i klosz: poliwęglan Kolory klosza: bezbarwny, pomarańcz, czerwony, niebieski lub zielony Stopień ochrony: IP67 przewody w kołnierzu z PVC 16 x 0,5 mm, 500 mm długości Energia błysku: W lub 5W Waga: 0,13 kg Temp. pracy: -0 C do +55 C Akcesoria montażowe: Kompaktowa lampa błyskowa, niskoprofilowa o wysokim stopniu odporności na wodę i pył - IP67. Zastosowanie w przemyśle, systemach alarmowych i przeciwpożarowych Szeroka oferta napięciowa. Podstawa i klosz: poliwęglan Kolory klosza: bezbarwny, pomarańcz, czerwony, niebieski lub zielony Stopień ochrony: IP67 przewody w kołnierzu z PVC 16 x 0,5 mm, 500 mm długości Energia błysku: 1W, W lub 5W Waga: 0,10 kg Temp. pracy: -0 C do +55 C Akcesoria montażowe: Moduł bazowy z kostką łączeniową Nr kat.: FX Moduł do montażu naściennego Nr kat.: FX40 Podstawa montażowa Nr kat.: FX39 Moduł bazowy z kostką łączeniową Nr kat.: FX Moduł do montażu naściennego Nr kat.: FX40 Puszka bazowa do montażu modułowego, Nr kat.: FX1 Nr katalogowy Napięcie Energia Prąd Częst. błysku błysku 4110X VDC 5W 360 ma 90/min X VDC 5W 160 ma 90/min VDC 1 V :130 ma 41106X01 W 100 V :37 ma 75/min. 0-7 VAC 4100X VAC 5W 50 ma 90/min X VAC 5W 40 ma 90/min VDC 1 V : 55 ma 41107X VAC 5W 4 V : 190 ma 75/min. Uwaga: symbol X w numerze katalogowym należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=bezbarwny, =pomarańcz, 3=czerwony, 4=niebieski, 5=zielony Nr katalogowy Napięcie Energia Prąd Częst. błysku błysku 4105X 1W 60/min VDC 0-7 VAC 1 V : 11 ma 100 V : 9 ma 44000X VDC W 0 ma 60/min. 4103X 0-30 VDC 1W 55 ma 60/min. 4400X 0-30 VDC W 110 ma 60/min VDC 1 V : 130 ma 4106X W 75/min. 0-7 VAC 100 V : 37 ma VDC 4109X 5W 75/min. 0-7 VAC 1 V : 50 ma 100 V : 60 ma 44100X VAC W 100 ma 60/min. 4410X VAC W 40 ma 60/min. Uwaga: symbol X w numerze katalogowym należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=bezbarwny, =pomarańcz, 3=czerwony, 4=niebieski, 5=zielony.6

20 Technika sygnalizacyjna - lampy błyskowe Średniej wielkości lampa błyskowa ksenonowa serii: RB Źródło światła - lampa ksenonowa W ofercie pięć kolorów kloszy Duża lampa błyskowa ksenonowa serii: LB Źródło światła - lampa ksenonowa W ofercie cztery kolory kloszy Średniej wielkości lampa błyskowa o wysokim stopniu odporności na wodę - IP65. Zastosowanie w przemyśle. Unikalny kształt klosza gwarantuje doskonałą widoczność emitowanych błysków. Podstawa: ABS, Klosz: poliwęglan Dostępne kolory klosza: bezbarwny, pomarańczowy, czerwony, niebieski, zielony przez otwór w podstawie Energia błysku: W lub 10W Waga: 0,7 kg Temp. pracy: -0 C do +50 C Akcesoria montażowe: Moduł bazowy do montażu na rurze Nr kat.: FX13 Metalowy kosz ochronny Nr kat.: FX9 Moduł montażowy boczny Nr kat.: FX14 Duża lampa błyskowa o wysokim stopniu odporności na wodę - IP65. Zastosowanie w przemyśle, oznakowaniu pojazdów specjalnych. Duża moc błysku wynosząca 15 W, oraz niskie zużycie energii. Podstawa: poliwęglan Klosz: poliwęglan Dostępne kolory klosza: pomarańczowy, czerwony, niebieski, zielony przez otwór w podstawie Energia błysku: 15W Waga: 0,37 kg Temp. pracy: -0 C do +50 C Nr katalogowy Napięcie Energia Prąd Częst. błysku błysku 4001X VDC W 130 ma 75/min. 4080X VAC 10W 130 ma 110/min. Nr katalogowy Napięcie Energia Prąd Częst. błysku błysku 45001X VDC 15W 0,7 A 10/min X 30 VAC 15W 10/min X 30 VAC 10W 70mA 94/min. Uwaga: symbol X w numerze katalogowym należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=bezbarwny, =pomarańczowy, 3=czerwony, 4=niebieski, 5=zielony.7 Uwaga: symbol X w numerze katalogowym należy zastąpić cyfrą odpowiadającą kolorowi klosza: =pomarańczowy, 3=czerwony, 4=niebieski, 5=zielony

21 Technika sygnalizacyjna - lampy błyskowe Duża kierunkowa lampa błyskowa serii: MAYDAY Źródło światła - lampa ksenonowa Emisja błysku czołowa W ofercie pięć kolorów kloszy Sygnalizatory błyskające ksenonowe do montażu panelowego serii: Microstrobe Stopień ochrony - IP67 Montaż w standardowym otworze o średnicy mm W ofercie pięć kolorów kloszy Duża lampa błyskowa o wysokim stopniu odporności na wodę - IP65. Do zastosowania jako silna lampa ostrzegawcza z kierunkową emisją błysku. Dostępny metalowy kosz ochronny. Podstawa: ABS Klosz: poliwęglan Dostępne kolory klosza: bezbarwny, pomarańczowy, czerwony, niebieski lub zielony (po zamontowaniu) przez otwór w podstawie Energia błysku: 5W Waga: 0,3 kg Temp. pracy: -0 C do +55 C Akcesoria montażowe: Moduł bazowy do montażu powierzchniowego Nr kat.: FX4 Metalowy kosz ochronny Nr kat.: FX3 Moduł montażowy boczny Nr kat.: FX14 Sygnalizatory serii Microstrobe to kompaktowe i efektywne ksenonowe kontrolki do użytku w aplikacjach przemysłowych - pulpitach sterowniczych, szafach, maszynach itp.. Podstawa: ABS Klosz: poliwęglan Dostępne kolory klosza: bezbarwny, pomarańczowy, czerwony, niebieski lub zielony Stopień ochrony: IP67 (przednia część sygnalizatora po zamontowaniu) poprzez zaciski w tylniej części modułu sygnalizacyjnego Energia błysku: 1W Waga: 50 gram Temp. pracy: -0 C do +50 C Nr katalogowy Napięcie Energia Prąd Częst. błysku błysku 4700X VDC 5W 0, A 75/min. 4801X 110 VAC 5W 110 ma 75/min. 4800X 30 VAC 5W 50 ma 75/min. Nr katalogowy Napięcie Energia Prąd Częst. błysku błysku VDC 0,18 A 1 VDC VAC 1W 90 ma 50 VAC 75/min VAC 1W 40 ma 75/min VAC 1W 30 ma 75/min. Uwaga: soczewki należy zamawiać osobno Ogólny Nr katalogowy soczewek : 4504X Uwaga: symbol X w numerze katalogowym należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=bezbarwny, =pomarańczowy, 3=czerwony, 4=niebieski, 5=zielony Uwaga: symbol X w numerze katalogowym należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=bezbarwny, =pomarańczowy, 3=czerwony, 4=niebieski, 5=zielony.8

22 Technika sygnalizacyjna - lampy LED Lampa LED serii: LT Źródło światła - diody LED Możliwość pracy w trybie ciągłym lub błyskającym Stopień ochrony - IP67 3 lata gwarancji producenta! Lampa LED serii: LP Źródło światła - diody LED Możliwość pracy w trybie ciągłym lub błyskającym Stopień ochrony - IP67 3 lata gwarancji producenta! Kompaktowa lampa LED, o wysokim stopniu odporności na wodę - IP67. Dzięki długiej żywotności - 3 letnia gwarancja producenta - sprawdza się w trudno dostępnych miejscach. Podstawa: poliwęglan; Klosz: poliwęglan bezbarwny Dostępne kolory LED: pomarańczowy, czerwony Stopień ochrony: IP67 przewody w kołnierzu z PVC 16 x 0,5 mm, długość: 0,5 m Tryb pracy: światło ciągłe lub błyskające (65 błysków/minutę) - sterowane z zewnątrz Siła wiązki światła: pomarańczowa > 6cd, czerwona > 10cd Waga: 148 g Temp. pracy: -0 C do +55 C Akcesoria montażowe: Kompaktowa lampa LED, niskoprofilowa o wysokim stopniu odporności na wodę - IP67. Zastosowanie w przemyśle, systemach alarmowych i przeciwpożarowych. Podstawa: poliwęglan; Klosz: poliwęglan bezbarwny Dostępne kolory LED: pomarańczowy, czerwony Stopień ochrony: IP67 przewody w kołnierzu z PVC 16 x 0,5 mm, długość: 0,5 m Tryb pracy: światło ciągłe lub błyskające (65 błysków/minutę) - sterowane z zewnątrz Siła wiązki światła: pomarańcz. > 17cd, czerwona > 33cd Waga: 100 g Temp. pracy: -0 C do +55 C Akcesoria montażowe: Moduł bazowy z kostką łączeniową Nr kat.: FX Moduł do montażu naściennego Nr kat.: FX40 Podstawa montażowa Nr kat.: FX39 Moduł bazowy z kostką łączeniową Nr kat.: FX Moduł do montażu naściennego Nr kat.: Fx40 Puszka bazowa do montażu modułowego, kolor jasnoszary Nr kat.: FX1 Numer kat. Numer kat. Napięcie Prąd kolor kolor czerwony pomarańczowy Numer kat. Numer kat. Napięcie Prąd kolor kolor czerwony pomarańczowy VAC 110 VAC 15mA 30 VAC 10mA VAC 110 VAC 15mA 30 VAC 10mA VDC Tryb ciągły / Tryb błyskowy 1 VDC 80 ma / 110 ma 4 VDC 40 ma / 55 ma 50 VDC 5 ma / 35 ma 100 VDC 0 ma / 5 ma VDC Tryb ciągły / Tryb błyskowy 1 VDC 80 ma / 110 ma 4 VDC 40 ma / 55 ma 50 VDC 5 ma / 35 ma 100 VDC 0 ma / 5 ma.9

23 Technika sygnalizacyjna - lampy LED Lampa LED serii: LT Kompaktowa dwufunkcyjna lampa LED świecąca światłem ciągłym zielonym lub migającym czerwonym Stopień ochrony - IP67 3 lata gwarancji producenta! Lampa LED serii: MX Bardzo jasna lampa błyskająca LED Przeźroczysty klosz z kolorowymi diodami LED 3 lata gwarancji producenta! Kompaktowa lampa LED z możliwością świecenia światłem ciągłym zielonym lub błyskającym czerwonym (sterowane z zewnątrz). Do stosowania np. jako wieża sygnalizacyjna. Podstawa: poliwęglan; Klosz: poliwęglan bezbarwny Dostępne kolory LED: zielony ciągły i czerwony błyskający Stopień ochrony: IP67 przewody w kołnierzu z PVC 16 x 0,5 mm; 0,5 m długości Tryb pracy: sterowane z zewnątrz światło zielone ciągłe lub czerwone błyskające (65 błysków/minutę) Siła wiązki światła: zielona > 3cd, czerwona > 10cd Waga: 158 g Temp. pracy: -0 C do +55 C Akcesoria montażowe: Duża i jasna lampa błyskająca LED o niskim poborze prądu. Unikalna konstrukcja klosza gwarantuje maksymalną emisję światła. Klosz w kolorze przeźroczystym. 3 letnia gwarancja. Podstawa: poliwęglan; Klosz: poliwęglan bezbarwny Dostępne kolory LED: pomarańczowy, czerwony w kostce łączeniowej, zabezpieczenie przed odwrotną polaryzacją Tryb pracy: światło błyskające (65 błysków/minutę) Siła wiązki światła: pomarańczowa > 15cd czerwona > 5cd Waga: 310 g Temp. pracy: -0 C do +55 C Akcesoria montażowe: Moduł bazowy z kostką łączeniową Nr kat.: FX Moduł do montażu naściennego Nr kat.: FX40 Podstawa montażowa Nr kat.: FX39 Metalowy kosz ochronny Nr kat.: FX9 Moduł montażowy boczny Nr kat.: FX14 kolor czerwony / zielony Nr katalogowy kolor czerwony kolor pomarańczowy VAC 110 VAC 15mA 30 VAC 10mA VDC Tryb ciągły / Tryb błyskowy 1 VDC 80 ma / 110 ma 4 VDC 40 ma / 55 ma 50 VDC 5 ma / 35 ma 100 VDC 0 ma / 5 ma VAC 110 VAC 5mA 30 VAC 15mA VDC 1 VDC 30 ma 4 VDC 110 ma 50 VDC 60 ma 100 VDC 40 ma.10

24 Technika sygnalizacyjna - lampy LED Lampa LED serii: LDA1 Lampa sygnalizacyjna do montażu panelowego Dostępna w 5 kolorach Tryb pracy - światło ciągłe Lampa LED serii: LDA Źródło światła - diody LED Dostępna w 5 kolorach Tryb pracy - światło ciągłe Lampa sygnalizacyjna do montażu panelowego dla PG9. Lampa dostępna w 5 kolorach. Do zastosowania w szafach sterowniczych, pulpitach operatorskich i innych aplikacjach. Podstawa: poliwęglan PC; Klosz: poliwęglan PC Dostępne kolory LED: czerwony, pomarańczowy, niebieski, zielony, żółty Podłączany terminal z zaciskami,5 mm Tryb pracy: światło ciągłe Emisja światła: 9 dużej mocy diod LED, 10 cd Waga: 93 g Temp. pracy: -5 C do +50 C Lampa sygnalizacyjna do wszechstronnego zastosowania. Możliwość montażu na powierzchni poziomej lub przy pomocy dodatkowych akcesoriów. Źródłem światła 9 diod LED. Podstawa: poliwęglan PC Klosz: poliwęglan PC Dostępne kolory LED: czerwony, pomarańczowy, niebieski, zielony, żółty Przez otwór w podstawie, zaciski,5 mm Tryb pracy: światło ciągłe Emisja światła: 9 dużej mocy diod LED, 10 cd Waga: 78 g Temp. pracy: -5 C do +50 C Akcesoria montażowe: Moduł do montażu naściennego Nr kat.: M Podstawa montażowa, wysokość: 137 mm Nr kat.: S LDA1.04.* 10-30VDC 80mA LDA.04.* 10-30VDC 80mA LDA1.30.7* 90-30VAC 3mA 50/60Hz * = Kolory klosza; 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski LDA.30.7* 90-30VAC 3mA 50/60Hz * = Kolory klosza; 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski.11

25 Technika sygnalizacyjna - lampy LED Lampa LED serii: LDA3 Źródło światła - diody LED Wyboru trybu świecenia: ciągłe/miganie/błyski/rotacja Dostępna w 5 kolorach Lampy LED serii: V4S i V4L Źródło światła - diody LED Tryb świecenia: V4S - ciągłe, V4L - światło Dostępna w 5 kolorach Multifunkcyjna lampa LED średniej wielkości. Ustawiany tryb świecenia: ciągłe, migające, błyskające, rotacja. Źródłem światła 16 wydajnych diod LED. Lampa dostępna w 5 kolorach. Do zastosowania w przemyśle i innych trudnych środowiskach. Podstawa: poliwęglan PC Klosz: poliwęglan PC Dostępne kolory LED: czerwony, pomarańczowy, niebieski, zielony, żółty Przez otwór w podstawie M0, zaciski 1,5 mm Emisja światła: 16 dużej mocy diod LED, 10 cd Waga: 85 g Temp. pracy: -5 C do +50 C Lampy LED święcące światłem stałym (wersja V4S) lub błyskającym (wersja V4L). Do zastosowania w przemyśle, liniach produkcyjnych, lub jako sygnalizatory statusu. Diody LED gwarantują długą żywotność. Dostępna w 5 kolorach. Podstawa: ABS Klosz: poliwęglan PC Dostępne kolory LED: pomarańczowy, czerwony, zielony, niebieski, bezbarwny Przez otwór w podstawie, zaciski Tryb pracy: światło ciągłe - wersja V4S światło błyskające - wersja V4L (60 lub 10 błysków/minutę ustawiane na PCB) Waga: 0,15 kg Temp. pracy: -5 C do +40 C Tryb pracy LDA3.04.* 10-50VDC 130mA (4VDC) LDA3.30.7* 90-60VAC 90mA (115VAC) 50/60Hz 50mA (30VAC) Tryby pracy: Poziom pierwszy 1. Światło ciągłe. Rotacja powolna 1 3. Pojedynczy błysk Hz 4. Rotacja szybka 1 5. Rotacja powolna 6. Podwójny błysk 1 Hz 7. Rotacja szybka 8. Podwójny błysk Hz 9. Naprzemienny boczny błysk Hz Poziom drugi (tylko wersja DC) 1. Naprzemienny boczny błysk Hz. Naprzemienny boczny błysk Hz 3. Rotacja szybka 4. Pojedynczy błysk Hz 5. Podwójny błysk 1 Hz 6. Rotacja szybka 7. Podwójny błysk Hz 8. Naprzemienny boczny błysk Hz 9. Rotacja szybka Akcesoria Moduł do montażu naściennego Nr kat.: M Podstawa montażowa, wysokość: 140 mm Nr kat.: S * = Kolory klosza; 1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski V4S.01.*08 1 VDC 30 ma światło ciągłe V4S.04.*08 4 VDC 30 ma światło ciągłe V4L.01.*08 1 VDC 30 ma światło błyskowe V4L.04.*08 4 VDC 30 ma światło błyskowe * = Kolory klosza; 1=czerwony, =pomarańczowy, 4=zielony, 5=niebieski, 7=bezbarwny.1

26 Technika sygnalizacyjna - lampy LED Kontrolka LED serii: DV Źródło światła - diody LED Praca w trybie ciągłym Stopień ochrony - IP67 Kontrolka LED serii: DF Źródło światła - diody LED Praca w trybie błyskowym Stopień ochrony - IP67 Kontrolka LED z brzęczykiem serii: DBF Źródło światła - diody LED Praca w trybie błyskowym Kontrolka LED do montażu panelowego. Dla otworów o średnicy mm. Wysoki stopień IP. W ofercie 5 kolorów. Kontrolka LED do montażu panelowego. Dla otworów o średnicy mm. Wysoki stopień IP. Tryb pracy błyskowy. Kontrolka LED do montażu panelowego z wbudowanym brzęczykiem. Wysoki stopień IP. Tryb pracy błyskowy. Wymiary: 9mm x 51,5mm Podstawa: poliwęglan Klosz: poliwęglan Kolory klosza: czerwony, pomarańczowy, zielony, niebieski, przeźroczysty Temp. pracy: -5 C do +50 C Cykl pracy: ciągły Montaż: panelowy w otworze, EN6059 Przewidywana żywotność: h Waga: 90 g Wymiary: 9mm x 6mm Podstawa: poliwęglan Klosz: poliwęglan Kolor klosza: czerwony Temp. pracy: -5 C do +50 C Cykl pracy: światło błyskające Hz Montaż: panelowy w otworze, EN6059 Przewidywana żywotność: h Waga: 90 g Wymiary: 9mm x 6mm Podstawa: poliwęglan Klosz: poliwęglan Kolor klosza: czerwony Temp. pracy: -5 C do +50 C Cykl pracy: światło błyskające Hz Głośność brzęczyka: 80 db (10 cm) Montaż: panelowy w otworze, EN6059 Przewidywana żywotność: h Waga: 90 g DV.01.3*...1VAC/DC ma DV.04.3*...4VAC/DC ma DV.048.3*...48VAC/DC ma DV.115.3* VAC/DC ma DV.30.1*...30 VAC ma * = Kolory klosza; 1=czerwony, =pomarańczowy, 4=zielony, 5=niebieski, 7=bezbarwny DF VAC/VDC mA DF VAC/VDC mA DF VAC/DC mA DF VAC mA DBF VAC/VDC mA DBF VAC/VDC mA DBF VAC/DC mA DBF VAC mA Akcesoria: ramka na etykietę w rozmiarach 5x18 mm lub 5x10 mm Akcesoria: ramka na etykietę w rozmiarach 5x18 mm lub 5x10 mm Akcesoria: ramka na etykietę w rozmiarach 5x18 mm lub 5x10 mm.13

27 Technika sygnalizacyjna - obrotowe światła ostrzegawcze Obrotowa lampa ostrzegawcza z reflektorem serii: DLH Źródło światła - halogen 35W Obrotowa lampa ostrzegawcza z reflektorem serii: SLD1 Źródło światła - halogen 55W/70W Stopień ochrony - IP54 Obrotowa lampa ostrzegawcza z system 3 soczewek serii: DLL Źródło światła - halogen 35W Duża obrotowa lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Wysoka odporność udarowa. Podstawa: ABS wysokoudarowy, czarny Klosz: poliwęglan, wysokoudarowy, EN6059 Napęd: silnik obrotowy w środku ciężkości Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 35W Mocowanie: na podłożu, uchwycie, rurze zaciski w kostce Cykl pracy: ciągły Montaż: Dowolny Waga: 0,680 kg Temp. pracy: -30 C do +50 C Duża obrotowa lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Możliwy montaż na samochodach. Podstawa: ABS/PC ze spodem metalowym Klosz: pleksiglas Stopień ochrony: IP54, EN6059 Napęd: silnik obrotowy w środku ciężkości Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 55W (1 VDC; 115/30 VAC) 70W (4 VDC) Mocowanie: na podłożu, uchwycie, rurze od dołu, zaciski 1,5 mm Cykl pracy: ciągły Montaż: pionowy Waga: 1,4 kg (1/4 VDC),3 kg (115/30 VAC) Temp. pracy: -0 C do +50 C Duża obrotowa lampa ostrzegawcza z potrójnym system soczewek. Wysoki poziom ochrony IP oraz duża odporność na urazy mechaniczne. Podstawa: ABS wysokoudarowy, czarny Klosz: poliwęglan, wysokoudarowy, EN6059 Napęd: silnik obrotowy w środku ciężkości Czas pracy: około 5000 h Prędkość obrotowa lustra: 60 obr/min. Moc lampy: 35W Mocowanie: na podłożu, uchwycie, rurze zaciski w kostce Cykl pracy: ciągły Montaż: Dowolny Waga: 0,670 kg Temp. pracy: -30 C do +50 C Model DLH - kolor klosza czerwony DLH.01.1 DLH DLH DLH VDC...3 A...4 VAC/VDC...1,6 A VAC/VDC..0,35 A...30 VAC...0,17 A Model DLH - kolor klosza żółty DLH.01.3 DLH DLH DLH VDC...3 A...4 VAC/VDC...1,6 A VAC/VDC..0,35 A...30 VAC...0,17 A M-DLH uchwyt montaż boczny Opcja: inne kolory klosza na zamówienie SLD1.01.*...1 VDC...4,8 A SLD1.04.*...4 VDC...3,0 A SLD * VAC...0,46 A SLD1.30.1*...30 VAC...0,3 A * - kolor: 1 = czerwony, = żółty inne kolory na zamówienie M-SLD uchwyt, montaż boczny A-SLD kołnierz dla montażu na rurze D-SLD profil do montażu na dachu samochodu S-SLD druciana osłona klosza Opcja: inne kolory klosza na zamówienie Model DLL - kolor klosza czerwony DLL VAC/VDC...1,6 A DLL VAC...0,17 A Model DLL - kolor klosza żółty DLL VAC/VDC...1,6 A DLL VAC...0,17 A M-DLH uchwyt montaż boczny Opcja: inne kolory klosza na zamówienie.14

28 Technika sygnalizacyjna - obrotowe światła ostrzegawcze Obrotowa lampa ostrzegawcza z reflektorem serii: RTH3 Źródło światła - halogen 0W/5W Obrotowa lampa ostrzegawcza z reflektorem serii: RTH4 Źródło światła - halogen 35W/40W Obrotowa lampa ostrzegawcza z reflektorem serii: 885 Źródło światła - halogen 0W PRODUKT Z OFERTY HANDLOWEJ FIRMY SERWO AUTOMATYKA!!! Średniej wielkości lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Wysoka odporność udarowa. Podstawa: poliwęglan Klosz: poliwęglan Napęd: silnik obrotowy Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 1/4 V DC (0W) 115/30 V AC (5W) Źródło światła: halogen G6,35 / GY6,35 Mocowanie: na podłożu, uchwycie zaciski 1,5 mm, dławik M0 Cykl pracy: ciągły Waga: 370 g Temp. pracy: -5 C do +50 C Duża lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Wysoka odporność udarowa. Podstawa: poliwęglan Klosz: poliwęglan Napęd: silnik obrotowy Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 1/4 V DC (35W) 115/30 V AC (40W) Źródło światła: halogen G6,35 / GY6,35 Mocowanie: na podłożu, uchwycie zaciski 1,5 mm, dławik M0 Cykl pracy: ciągły Waga: 578 g Temp. pracy: -5 C do +50 C Średniej wielkości lampa ostrzegawcza. Źródłem światła żarówka halogenowa. Do stosowania wewnątrz i na zewnątrz. Wysoka odporność udarowa. Podstawa: poliwęglan/abs Klosz: poliwęglan Napęd: silnik obrotowy Czas pracy: około 5000 h Prędkość obrotowa lustra: 180 obr/min. Moc lampy: 0 W Źródło światła: halogen G6,35 0W Mocowanie: na podłożu, uchwycie zaciski,5 mm, dławik M0 Cykl pracy: ciągły Waga: 365 g Temp. pracy: -30 C do +50 C RTH3.01.* RTH3.04.* RTH * RTH3.30.7* Uchwyt do montażu naściennego Nr kat.: M VDC...1,7 A...4 VDC...0,9 A VAC...0,16 A...30 VAC...0,117 A Postument z rurką i stopką 140 mm Nr kat.: S RTH4.01.* RTH4.04.* RTH * RTH4.30.7* Uchwyt do montażu naściennego Nr kat.: M VDC...3 A...4 VDC...1,54 A VAC...0,338 A...30 VAC...0,186 A Postument z rurką i stopką 145 mm Nr kat.: S X VDC...1,7 A 885 X VAC/DC...1 A 885 X /30 VAC/DC...0,18A Uchwyt do montażu naściennego Nr kat.: Metalowy kosz ochronny Nr kat.: Uwaga: symbol * w numerze katalogowym lampy należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=przeźroczysty.15 Uwaga: symbol * w numerze katalogowym lampy należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=czerwony, =pomarańczowy, 3=żółty, 4=zielony, 5=niebieski, 6=przeźroczysty Uwaga: symbol X w numerze katalogowym lampy należy zastąpić cyfrą odpowiadającą kolorowi klosza:1=czerwony, = zielony, 3=żółty, 4=niebieski
