Kolumna sygnalizacyjna - KombiSIGN 72

Transkrypt

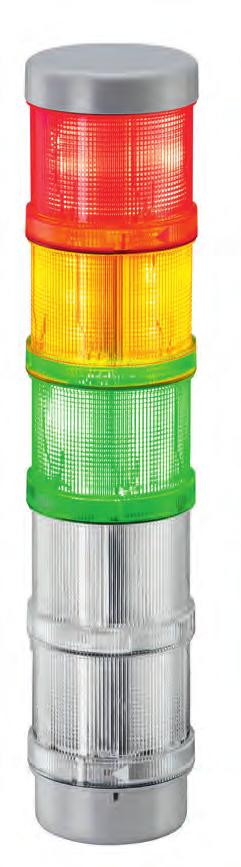

1 Kolumna sygnalizacyjna - KombiSIGN 72 Kolumny sygnalizacyjne Wymiary KombiSIGN 72 / 40 Korzyści Indeks sygnalizacyjny Optyka Akustyka Syrena 105 db LED Światło stałe 4 Ton ciągły 5 LED Światło migające 5 Ton pulsujący 6 LED Światło błyskowe 6 LED EVS 6 Efektywna sygnalizacja z kolumną sygnalizacyjną KombiSIGN 72! Produkt ten łączy w sobie prosty montaż, doskonałą widoczność efektów świetlnych oraz najwyższy poziom elastyczności zastosowań. Gładka powierzchnia zewnętrzna zapobiega gromadzeniu się brudu i ułatwia czyszczenie Intuicyjny sposób instalacji zapobiega nieprawidłowemu zmontowaniu kolumny Nowoczesna technologia: kolumny sygnalizacyjne mogą zostać wzbogacone o system SmartMONITOR (inteligentny system wspierania produkcji) lub AndonSPEED (system wezwania do działania) Moduły TwinLIGHT i TwinFLASH łączą w sobie dwa efekty świetlne Wersje stylistyczne lub będą wyglądać estetycznie na każdej maszynie Sygnały świetlne są wyraźnie widoczne ze wszystkich stron, dzięki soczewkom OmniVIEW Dostępne są kompletne, zmontowane fabrycznie wersje standardowe kolumn (typowe konfiguracje jako kompletne kolumny o jednym numerze katalogowym). Typowe aplikacje KombiSIGN72 definiuje standardy sygnalizacji: na maszynach oraz urządzeniach w systemach zautomatyzowanych na stanowiskach montażowych, np. w branży automotive na przenośnikach taśmowych w produkcji i logistyce na stanowiskach pracy ręcznej jako system wezwania do działania na stanowiskach nadzoru produkcji dzięki możliwości wzbogacenia kolumny sygnalizacyjnej KombiSIGN 72 o bezprzewodowy system nadzoru produkcji SmartMONITOR lub system wezwania do działania AndonSPEED. Możliwości montażu Montaż na podstawie Montaż na rurze Montaż za pomocą dodatkowych akcesoriów Funkcjonalność Możliwość połączenia elementów świetlnych KombiSIGN72 ze specjalnymi rozwiązaniami sterowania, takimi jak interfejs USB oraz ASi, a także możliwość zintegrowania z elementami sygnalizacji akustycznej Możliwoś ć łączenia kolumn KombiSIGN 72 ze wszystkimi elementami i akcesoriami rodziny kolumn KombiSIGN 71, również z bezprzewodowymi systemami SmartMONITOR oraz AndonSPEED Wysoka moc syren akustycznych: 105 db 32 ns t om.com.pl

2 Skonfiguruj swoją kolumnę sygnalizacyjną KombiSIGN 72 Krok 1 Wybierz moduły, z których ma skladać się kolumna (maksymalnie 5, szczegóły na następnych stronach) Moduły akustyczne 2 tonowa syrena Moduły optyczne TwinLIGHT TwinFLASH Kolumny sygnalizacyjne KROK 2 Wybierz odpowiedni rodzaj montażu dla danej aplikacji Montaż podstawowy Montaż na rurze Montaż podstawowy Montaż na rurze KROK 3 Wybierz moduł bazowy odpowiedni dla żądanego rodzaju montażu KROK 4 Wybierz podstawkę i/ lub dlugość rury w przypadku montażu na rurze Podstawka ze zintegrowaną rurą, plastikowa Rura aluminiowa anodowana Ø 25 mm Nr zamówienia dł.100 mm dł.250 mm dł.400 mm dł.600 mm dł.800 mm dł.1000 mm Podstawka do rury, plastikowa Podstawka do rury, metalowa Podstawka ze zintegrowaną rurą, plastikowa Rura aluminiowa anodowana Ø 25 mm Nr zamówienia dł.100 mm dł.250 mm dł.400 mm dł.600 mm dł.800 mm dł.1000 mm Podstawka do rury, plastikowa KROK 5 Wybierz uchwyt oraz element przyłączeniowy w stosownych przypadkach Odwiedź sekcję sygnalizatorów na stronie Z nowym konfiguratorem kolumn sygnalizacyjnych w łatwy sposób skomponujesz indywidualną kolumnę. na profilu aluminiowym jednostronnego dwustronnego na rurze z ukrytym wyjściem kablowym na rurze na profilu aluminiowym jednostronnego Uchwyt do montażu na rurze z ukrytym wyjściem kablowym Uchwyt do montażu na rurze Więcej akcesoriów można znaleźć w głównym katalogu WERMA, na stronie: ns t om.com.pl 33

3 KombiSIGN 72 - Modułowa kolumna sygnalizacyjna Możesz również skorzystać ze zmontowanych fabrycznie wersji standardowych kolumn sygnalizacyjnych. Signal Towers Standardowe kolumny 70 mm x 211,5 mm 24 V AC/DC TwinLIGHT zielony/żółty/czerwony Montaż na podstawie/uchwycie Kolumny skladają się z: TwinLIGHT zielony/żółty/czerwony mm x 299 mm Montaż na rurze Kolumny skladają się z: Szczegółowe dane techniczne znajdują się na stronach poszczególnych produktów. AKCESORIA: RYSUNKI TECHNICZNE: jednostronnego na podstawie na rurze X X X X g 400 g 34

4 KombiSIGN 72 - Przegląd modułów optycznych Materiał soczewki: TwinLIGHT Efekty świetlne: Pobór prądu: czerwony zielony żółty biały niebieski 70 mm x 65,5 mm PC, transparentny Światło stałe LED, Światło migające LED, nastawne, przełącznik suwakowy V AC/DC < 80 ma Signal Towers TwinFLASH Efekty świetlne: Światło migające LED, Światło błyskowe LED EVS, nastawne 24 V DC Pobór prądu: < 80 ma czerwony zielony żółty biały niebieski RYSUNEK TECHNICZ NY: g 35

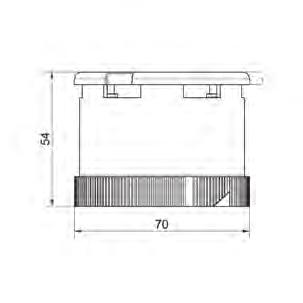

5 KombiSIGN 72 - Przegląd modułów akustycznych Kolumny sygnalizacyjne 2 tonowa syrena akustyczna KombiSIGN72 Obudowa: Żywotność PC h 2 tonowa syrena mm x 54 mm Wyjście dźwiękowe: db (A), nastawne, przełącznik suwakowy Rodzaj tonu: Ton ciągły lub inny, nastawne, przełącznik suwakowy 24 V AC/DC Pobór prądu: < 40 ma RYSUNEK TECHNICZNY: 645.X g 105 db 36 ns t om.com.pl

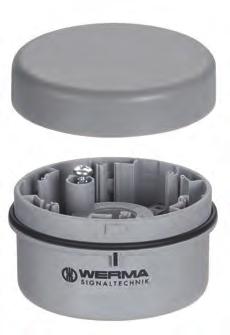

6 KombiSIGN 72 - Elementy mocujące Wymiary (Ø x Wysokość) Obudowa: Montaż 70 mm x 42,5 mm Moduł bazowy: PA-GF Nasadka: PC Montaż na podstawie, Montaż na rurze Ø 25 mm (akcesorium), Montaż na wsporniku (akcesorium) Wejście przewodu: Średnica przewodu maks. 11 mm Połączenia mechaniczne: Technologia CAGE CLAMP maks. 1,5 mm² Stopień ochrony: Liczba obsługiwanych modułów: Maksymalnie V AC/DC Montaż na podstawie Montaż na rurze Signal Towers AKCESORIA Podstawka ze zintegrowaną rurą, plastikowa jednostronnego na profilu aluminiowym na rurze na rurze z ukrytym wyjściem kablowym Podstawka na rurę Ø 25 mm, plastikowa RYSUNEK TECHNICZNY: X X X X0.00 Maks. 82 g 37
