Program standardowy. Belki stropowe Kronopol I-Beams TYP BS-D. Belki krokwiowe Kronopol I-Beams TYP BK-D. S upy cienne Kronopol I-Beams TYP SP-D

Transkrypt

1 Instrukcja montau

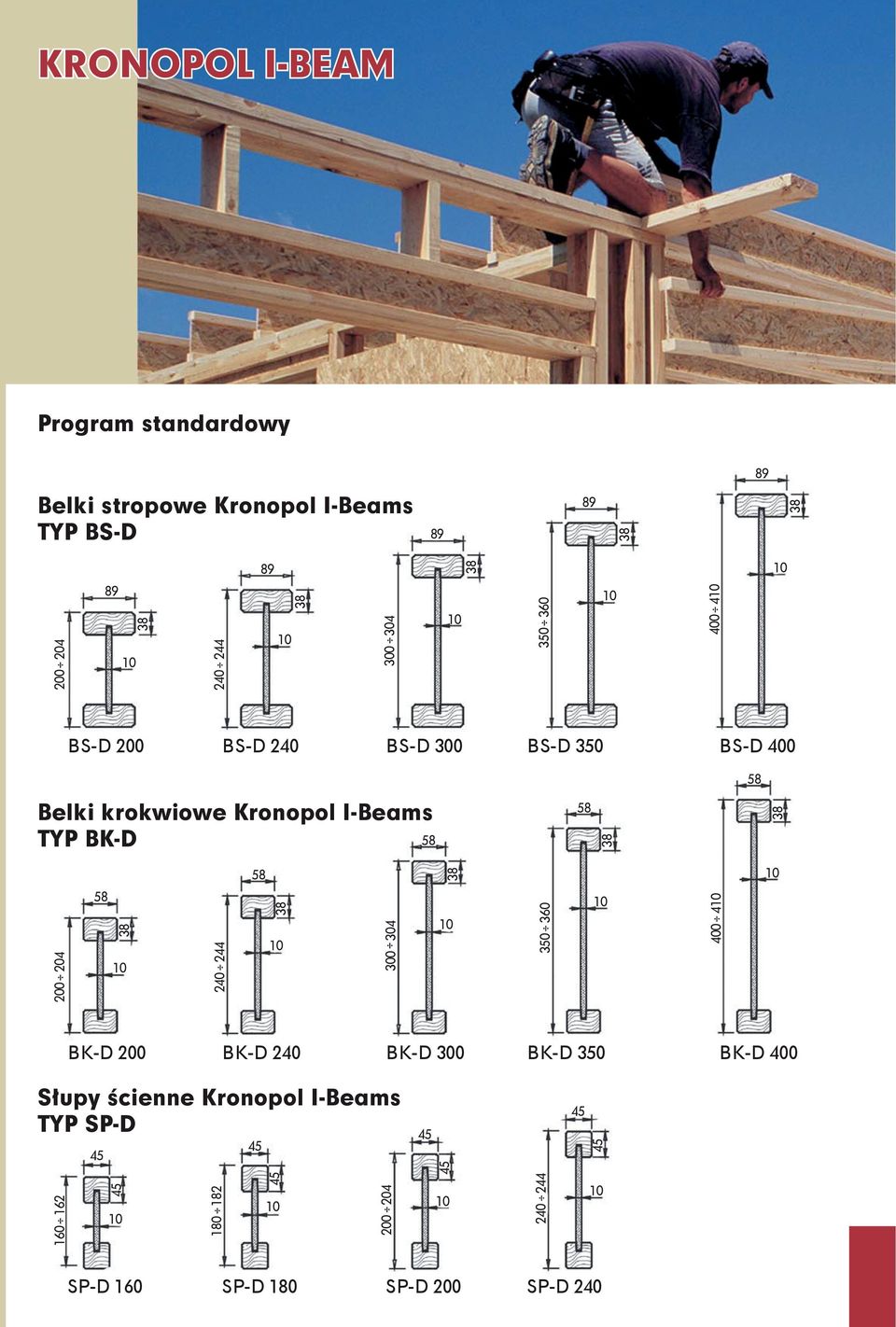

2 KRONOPOL I-BEAM Program standardowy 89 Belki stropowe Kronopol I-Beams TYP BS-D BS-D 200 BS-D 240 BS-D 300 BS-D 350 BS-D Belki krokwiowe Kronopol I-Beams TYP BK-D BK-D 200 BK-D 240 BK-D 300 BK-D 350 BK-D 400 Supy ciennekronopol I-Beams TYP SP-D SP-D 160 SP-D 180 SP-D 200 SP-D 240

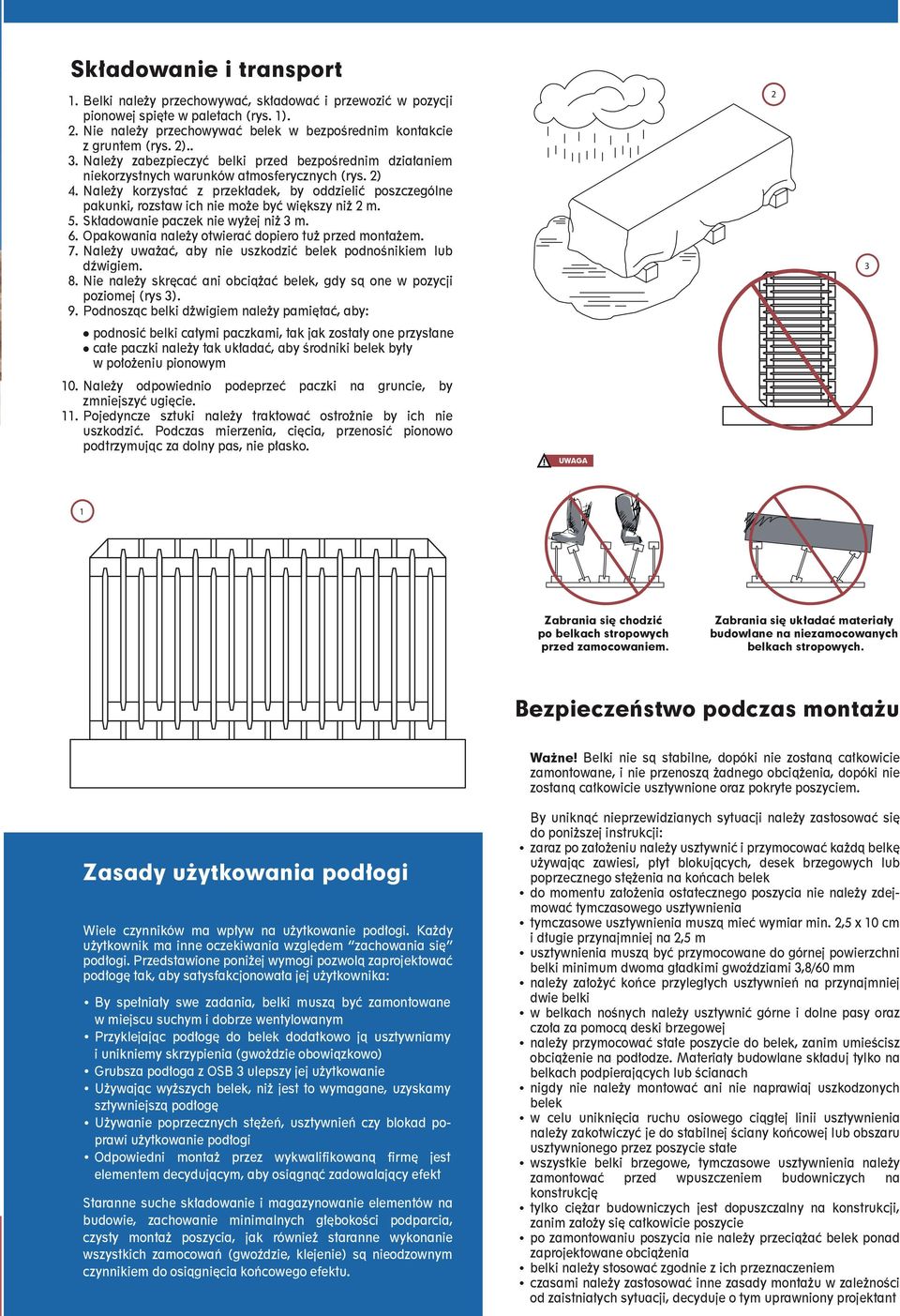

3 1. Belki naley przechowywa, skadowa i przewozi w pozycji pionowej spite w paletach (rys. 1). 2. Nie naley przechowywa belek w bezporednim kontakcie z gruntem (rys. 2).. 3. Naley zabezpieczy belki przed bezporednim dziaaniem niekorzystnych warunków atmosferycznych (rys. 2) 4. Naley korzysta z przekadek, by oddzieli poszczególne pakunki, rozstaw ich nie moe by wikszy ni 2 m. 5. Skadowanie paczek nie wyej ni 3 m. 6. Opakowania naley otwiera dopiero tu przed montaem. 7. Naley uwaa, aby nie uszkodzi belek podnonikiem lub dwigiem. 8. Nie naley skrca ani obcia belek, gdy s one w pozycji poziomej (rys 3). 9. Podnoszc belki dwigiem naley pamita, aby:. 11. Skadowanie i transport podnosi belki caymi paczkami, tak jak zostay one przysane cae paczki naley tak ukada, aby rodniki belek byy w pooeniu pionowym Naley odpowiednio podeprze paczki na gruncie, by zmniejszy ugicie. Pojedyncze sztuki naley traktowa ostronie by ich nie uszkodzi. Podczas mierzenia, cicia, przenosi pionowo podtrzymujc za dolny pas, nie pasko. UWAGA Zabrania si chodzi po belkach stropowych przed zamocowaniem. Zabrania si ukada materiay budowlane na niezamocowanych belkach stropowych. Bezpieczestwo podczas montau Wane! Belki nie s stabilne, dopóki nie zostan cakowicie zamontowane, i nie przenosz adnego obcienia, dopóki nie zostan cakowicie usztywnione oraz pokryte poszyciem. Zasady uytkowania podogi Wiele czynników ma wpyw na uytkowanie podogi. Kady uytkownik ma inne oczekiwania wzgldem zachowania si podogi. Przedstawione poniej wymogi pozwol zaprojektowa podog tak, aby satysfakcjonowaa jej uytkownika: By speniay swe zadania, belki musz by zamontowane w miejscu suchym i dobrze wentylowanym Przyklejajc podog do belek dodatkowo j usztywniamy i unikniemy skrzypienia (gwodzie obowizkowo) Grubsza podoga z OSB 3 ulepszy jej uytkowanie Uywajc wyszych belek, ni jest to wymagane, uzyskamy sztywniejsz podog Uywanie poprzecznych ste, usztywnie czy blokad poprawi uytkowanie podogi Odpowiedni monta przez wykwalifikowan firm jest elementem decydujcym, aby osign zadowalajcy efekt Staranne suche skadowanie i magazynowanie elementów na budowie, zachowanie minimalnych gbokoci podparcia, czysty monta poszycia, jak równie staranne wykonanie wszystkich zamocowa (gwodzie, klejenie) s nieodzownym czynnikiem do osignicia kocowego efektu. By unikn nieprzewidzianych sytuacji naley zastosowa si do poniszej instrukcji: zaraz po zaoeniu naley usztywni i przymocowa kad belk uywajc zawiesi, pyt blokujcych, desek brzegowych lub poprzecznego stenia na kocach belek do momentu zaoenia ostatecznego poszycia nie naley zdejmowa tymczasowego usztywnienia tymczasowe usztywnienia musz mie wymiar min. 2,5 x cm i dugie przynajmniej na 2,5 m usztywnienia musz by przymocowane do górnej powierzchni belki minimum dwoma gadkimi gwodziami 3,8/60 mm naley zaoy koce przylegych usztywnie na przynajmniej dwie belki w belkach nonych naley usztywni górne i dolne pasy oraz czoa za pomoc deski brzegowej naley przymocowa stae poszycie do belek, zanim umiecisz obcienie na pododze. Materiay budowlane skaduj tylko na belkach podpierajcych lub cianach nigdy nie naley montowa ani nie naprawiaj uszkodzonych belek w celu uniknicia ruchu osiowego cigej linii usztywnienia naley zakotwiczy je do stabilnej ciany kocowej lub obszaru usztywnionego przez poszycie stae wszystkie belki brzegowe, tymczasowe usztywnienia naley zamontowa przed wpuszczeniem budowniczych na konstrukcj tylko ciar budowniczych jest dopuszczalny na konstrukcji, zanim zaoy si cakowicie poszycie po zamontowaniu poszycia nie naley przecia belek ponad zaprojektowane obcienia belki naley stosowa zgodnie z ich przeznaczeniem czasami naley zastosowa inne zasady montau w zalenoci od zaistniaych sytuacji, decyduje o tym uprawniony projektant

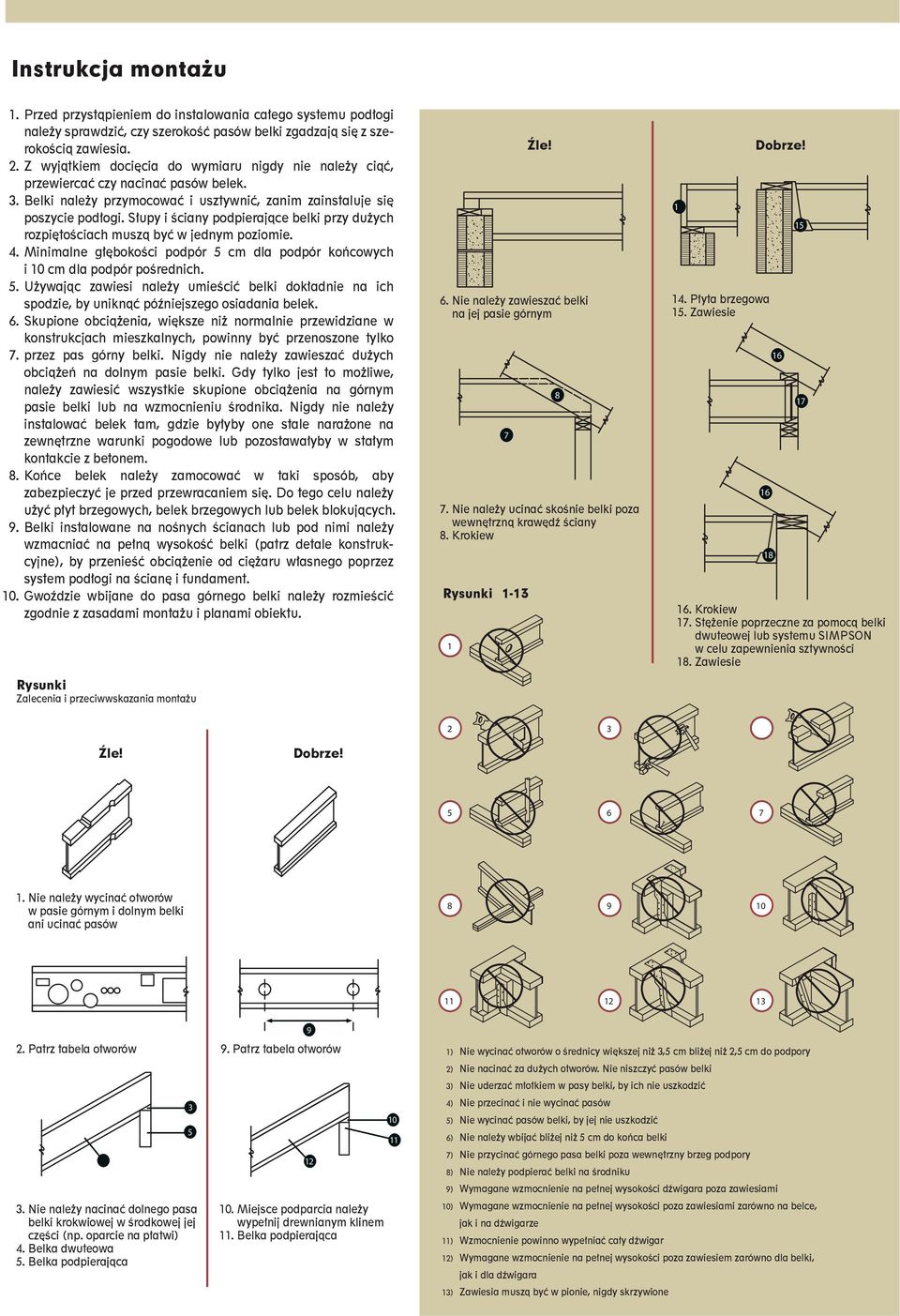

4 Instrukcja montau 1. Przed przystpieniem do instalowania caego systemu podogi naley sprawdzi, czy szeroko pasów belki zgadzaj si z szerokoci zawiesia. 2. Z wyjtkiem docicia do wymiaru nigdy nie naley ci, przewierca czy nacina pasów belek. 3. Belki naley przymocowa i usztywni, zanim zainstaluje si poszycie podogi. Supy i ciany podpierajce belki przy duych rozpitociach musz by w jednym poziomie. 4. Minimalne gbokoci podpór 5 cm dla podpór kocowych i cm dla podpór porednich. 5. Uywajc zawiesi naley umieci belki dokadnie na ich spodzie, by unikn póniejszego osiadania belek. 6. Skupione obcienia, wiksze ni normalnie przewidziane w konstrukcjach mieszkalnych, powinny by przenoszone tylko 7. przez pas górny belki. Nigdy nie naley zawiesza duych obcie na dolnym pasie belki. Gdy tylko jest to moliwe, naley zawiesi wszystkie skupione obcienia na górnym pasie belki lub na wzmocnieniu rodnika. Nigdy nie naley instalowa belek tam, gdzie byyby one stale naraone na zewntrzne warunki pogodowe lub pozostawayby w staym kontakcie z betonem. 8. Koce belek naley zamocowa w taki sposób, aby zabezpieczy je przed przewracaniem si. Do tego celu naley uy pyt brzegowych, belek brzegowych lub belek blokujcych. 9. Belki instalowane na nonych cianach lub pod nimi naley wzmacnia na pen wysoko belki (patrz detale konstrukcyjne), by przenie obcienie od ciaru wasnego poprzez system podogi na cian i fundament.. Gwodzie wbijane do pasa górnego belki naley rozmieci zgodnie z zasadami montau i planami obiektu. Rysunki Zalecenia i przeciwwskazania montau le! 6. Nie naley zawiesza belki na jej pasie górnym 7. Nie naley ucina skonie belki poza wewntrzn krawd ciany 8. Krokiew Rysunki Pyta brzegowa 15. Zawiesie Dobrze! 16. Krokiew 17. Stenie poprzeczne za pomoc belki dwuteowej lub systemu SIMPSON w celu zapewnienia sztywnoci 18. Zawiesie le! Dobrze! 1. Nie naley wycina otworów w pasie górnym i dolnym belki ani ucina pasów 2. Patrz tabela otworów 9. Patrz tabela otworów 3. Nie naley nacina dolnego pasa belki krokwiowej w rodkowej jej czci (np. oparcie na patwi) 4. Belka dwuteowa 5. Belka podpierajca. Miejsce podparcia naley wypenij drewnianym klinem 11. Belka podpierajca 1) Nie wycina otworów o rednicy wikszej ni 3,5 cm bliej ni 2,5 cm do podpory 2) Nie nacina za duych otworów. Nie niszczy pasów belki 3) Nie uderza motkiem w pasy belki, by ich nie uszkodzi 4) Nie przecina i nie wycina pasów 5) Nie wycina pasów belki, by jej nie uszkodzi 6) Nie naley wbija bliej ni 5 cm do koca belki 7) Nie przycina górnego pasa belki poza wewntrzny brzeg podpory 8) Nie naley podpiera belki na rodniku 9) Wymagane wzmocnienie na penej wysokoci dwigara poza zawiesiami ) Wymagane wzmocnienie na penej wysokoci poza zawiesiami zarówno na belce, jak i na dwigarze 11) Wzmocnienie powinno wypenia cay dwigar 12) Wymagane wzmocnienie na penej wysokoci poza zawiesiem zarówno dla belki, jak i dla dwigara 13) Zawiesia musz by w pionie, nigdy skrzywione

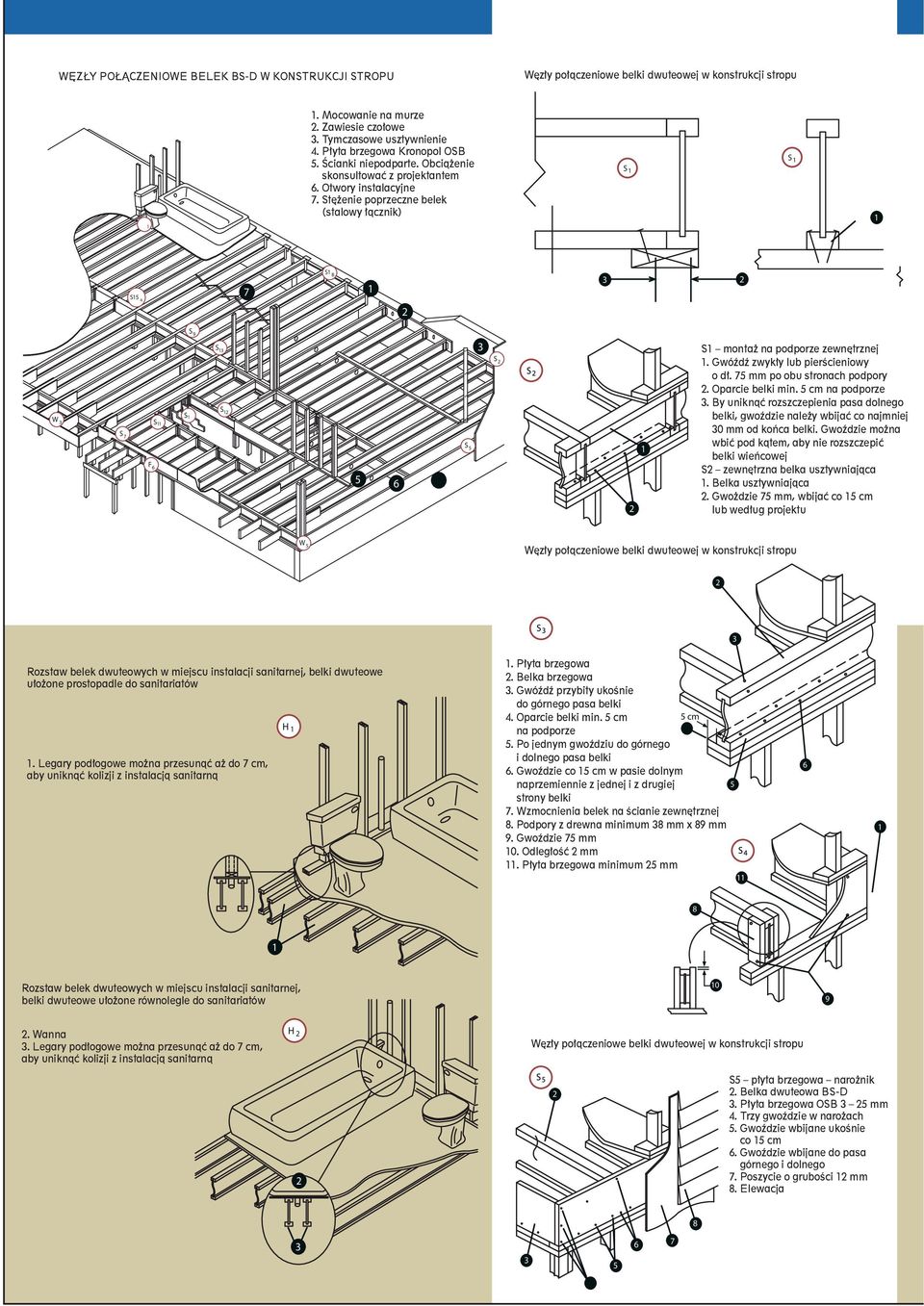

5 WZY POCZENIOWE BELEK BS-D W KONSTRUKCJI STROPU Wzy poczeniowe belki dwuteowej w konstrukcji stropu 1. Mocowanie na murze 2. Zawiesie czoowe 3. Tymczasowe usztywnienie 4. Pyta brzegowa Kronopol OSB 5. cianki niepodparte. Obcienie skonsultowa z projektantem 6. Otwory instalacyjne 7. Stenie poprzeczne belek (stalowy cznik) S1 monta na podporze zewntrznej 1. Gwód zwyky lub piercieniowy o d. 75 mm po obu stronach podpory 2. Oparcie belki min. 5 cm na podporze 3. By unikn rozszczepienia pasa dolnego belki, gwodzie naley wbija co najmniej 30 mm od koca belki. Gwodzie mona wbi pod ktem, aby nie rozszczepi belki wiecowej S2 zewntrzna belka usztywniajca 1. Belka usztywniajca 2. Gwodzie 75 mm, wbija co 15 cm lub wedug projektu Wzy poczeniowe belki dwuteowej w konstrukcji stropu Rozstaw belek dwuteowych w miejscu instalacji sanitarnej, belki dwuteowe uoone prostopadle do sanitariatów 1. Legary podogowe mona przesun a do 7 cm, aby unikn kolizji z instalacj sanitarn 1. Pyta brzegowa 2. Belka brzegowa 3. Gwód przybity ukonie do górnego pasa belki 4. Oparcie belki min. 5 cm na podporze 5. Po jednym gwodziu do górnego i dolnego pasa belki 6. Gwodzie co 15 cm w pasie dolnym naprzemiennie z jednej i z drugiej strony belki 7. Wzmocnienia belek na cianie zewntrznej 8. Podpory z drewna minimum mm x 89 mm 9. Gwodzie 75 mm. Odlego 2 mm 11. Pyta brzegowa minimum 25 mm Rozstaw belek dwuteowych w miejscu instalacji sanitarnej, belki dwuteowe uoone równolegle do sanitariatów 2. Wanna 3. Legary podogowe mona przesun a do 7 cm, aby unikn kolizji z instalacj sanitarn Wzy poczeniowe belki dwuteowej w konstrukcji stropu S5 pyta brzegowa naronik 2. Belka dwuteowa BS-D 3. Pyta brzegowa OSB 3 25 mm 4. Trzy gwodzie w naroach 5. Gwodzie wbijane ukonie co 15 cm 6. Gwodzie wbijane do pasa górnego i dolnego 7. Poszycie o gruboci 12 mm 8. Elewacja

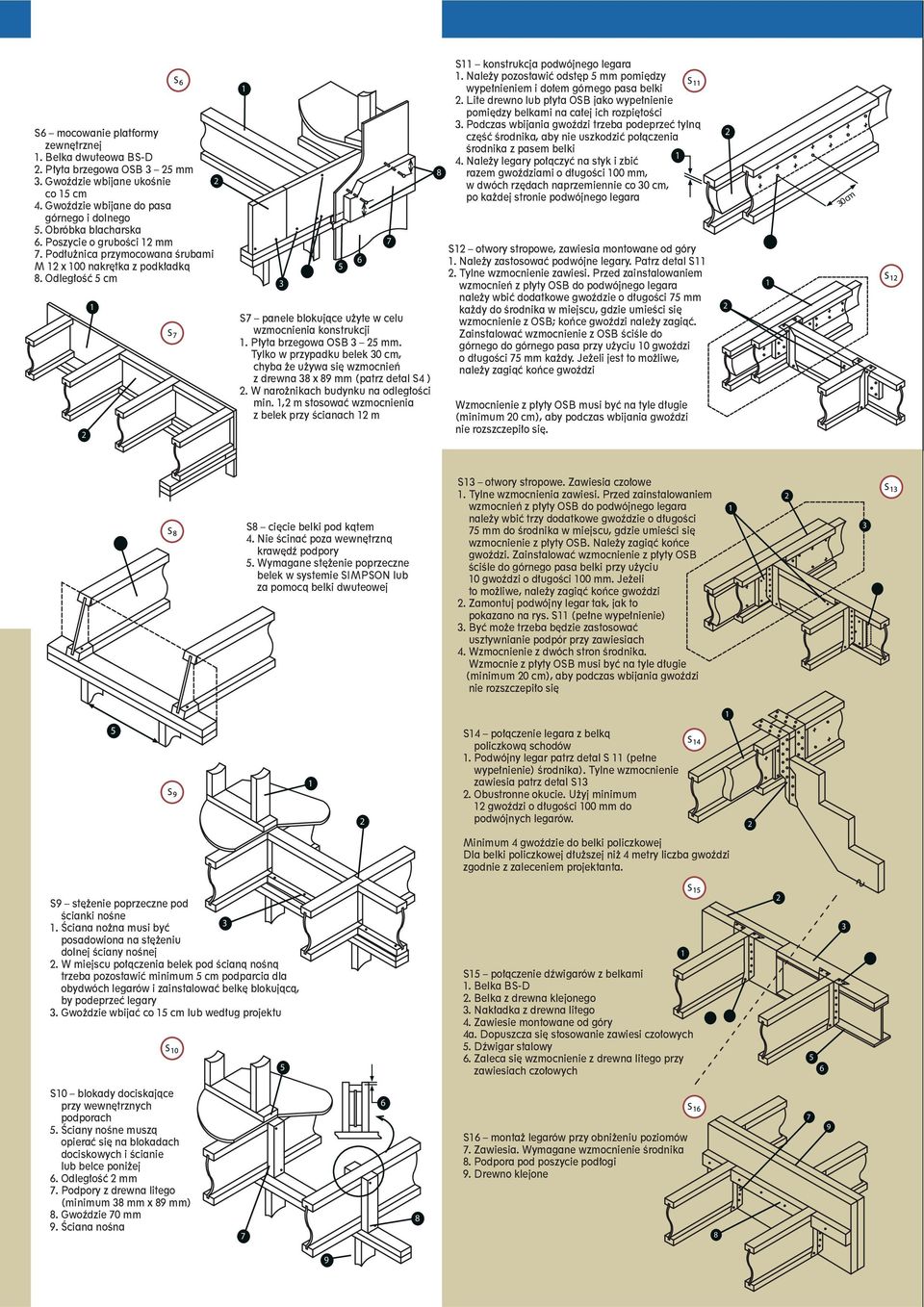

6 S6 mocowanie platformy zewntrznej 1. Belka dwuteowa BS-D 2. Pyta brzegowa OSB 3 25 mm 3. Gwodzie wbijane ukonie co 15 cm 4. Gwodzie wbijane do pasa górnego i dolnego 5. Obróbka blacharska 6. Poszycie o gruboci 12 mm 7. Podunica przymocowana rubami M 12 x 0 nakrtka z podkadk 8. Odlego 5 cm S7 panele blokujce uyte w celu wzmocnienia konstrukcji 1. Pyta brzegowa OSB 3 25 mm. Tylko w przypadku belek 30 cm, chyba e uywa si wzmocnie z drewna x 89 mm (patrz detal S4 ) 2. W naronikach budynku na odlegoci min. 1,2 m stosowa wzmocnienia z belek przy cianach 12 m S11 konstrukcja podwójnego legara 1. Naley pozostawi odstp 5 mm pomidzy wypenieniem i doem górnego pasa belki 2. Lite drewno lub pyta OSB jako wypenienie pomidzy belkami na caej ich rozpitoci 3. Podczas wbijania gwodzi trzeba podeprze tyln cz rodnika, aby nie uszkodzi poczenia rodnika z pasem belki 4. Naley legary poczy na styk i zbi razem gwodziami o dugoci 0 mm, w dwóch rzdach naprzemiennie co 30 cm, po kadej stronie podwójnego legara S12 otwory stropowe, zawiesia montowane od góry 1. Naley zastosowa podwójne legary. Patrz detal S11 2. Tylne wzmocnienie zawiesi. Przed zainstalowaniem wzmocnie z pyty OSB do podwójnego legara naley wbi dodatkowe gwodzie o dugoci 75 mm kady do rodnika w miejscu, gdzie umieci si wzmocnienie z OSB; koce gwodzi naley zagi. Zainstalowa wzmocnienie z OSB cile do górnego do górnego pasa przy uyciu gwodzi o dugoci 75 mm kady. Jeeli jest to moliwe, naley zagi koce gwodzi Wzmocnienie z pyty OSB musi by na tyle dugie (minimum 20 cm), aby podczas wbijania gwodzi nie rozszczepio si. S8 cicie belki pod ktem 4. Nie cina poza wewntrzn krawd podpory 5. Wymagane stenie poprzeczne belek w systemie SIMPSON lub za pomoc belki dwuteowej S13 otwory stropowe. Zawiesia czoowe 1. Tylne wzmocnienia zawiesi. Przed zainstalowaniem wzmocnie z pyty OSB do podwójnego legara naley wbi trzy dodatkowe gwodzie o dugoci 75 mm do rodnika w miejscu, gdzie umieci si wzmocnienie z pyty OSB. Naley zagi koce gwodzi. Zainstalowa wzmocnienie z pyty OSB cile do górnego pasa belki przy uyciu gwodzi o dugoci 0 mm. Jeeli to moliwe, naley zagi koce gwodzi 2. Zamontuj podwójny legar tak, jak to pokazano na rys. S11 (pene wypenienie) 3. By moe trzeba bdzie zastosowa usztywnianie podpór przy zawiesiach 4. Wzmocnienie z dwóch stron rodnika. Wzmocnie z pyty OSB musi by na tyle dugie (minimum 20 cm), aby podczas wbijania gwodzi nie rozszczepio si S14 poczenie legara z belk policzkow schodów 1. Podwójny legar patrz detal S 11 (pene wypenienie) rodnika). Tylne wzmocnienie zawiesia patrz detal S13 2. Obustronne okucie. Uyj minimum 12 gwodzi o dugoci 0 mm do podwójnych legarów. Minimum 4 gwodzie do belki policzkowej Dla belki policzkowej duszej ni 4 metry liczba gwodzi zgodnie z zaleceniem projektanta. S9 stenie poprzeczne pod cianki none 1. ciana nona musi by posadowiona na steniu dolnej ciany nonej 2. W miejscu poczenia belek pod cian non trzeba pozostawi minimum 5 cm podparcia dla obydwóch legarów i zainstalowa belk blokujc, by podeprze legary 3. Gwodzie wbija co 15 cm lub wedug projektu S15 poczenie dwigarów z belkami 1. Belka BS-D 2. Belka z drewna klejonego 3. Nakadka z drewna litego 4. Zawiesie montowane od góry 4a. Dopuszcza si stosowanie zawiesi czoowych 5. Dwigar stalowy 6. Zaleca si wzmocnienie z drewna litego przy zawiesiach czoowych S blokady dociskajce przy wewntrznych podporach 5. ciany none musz opiera si na blokadach dociskowych i cianie lub belce poniej 6. Odlego 2 mm 7. Podpory z drewna litego (minimum mm x 89 mm) 8. Gwodzie 70 mm 9. ciana nona S16 monta legarów przy obnieniu poziomów 7. Zawiesia. Wymagane wzmocnienie rodnika 8. Podpora pod poszycie podogi 9. Drewno klejone

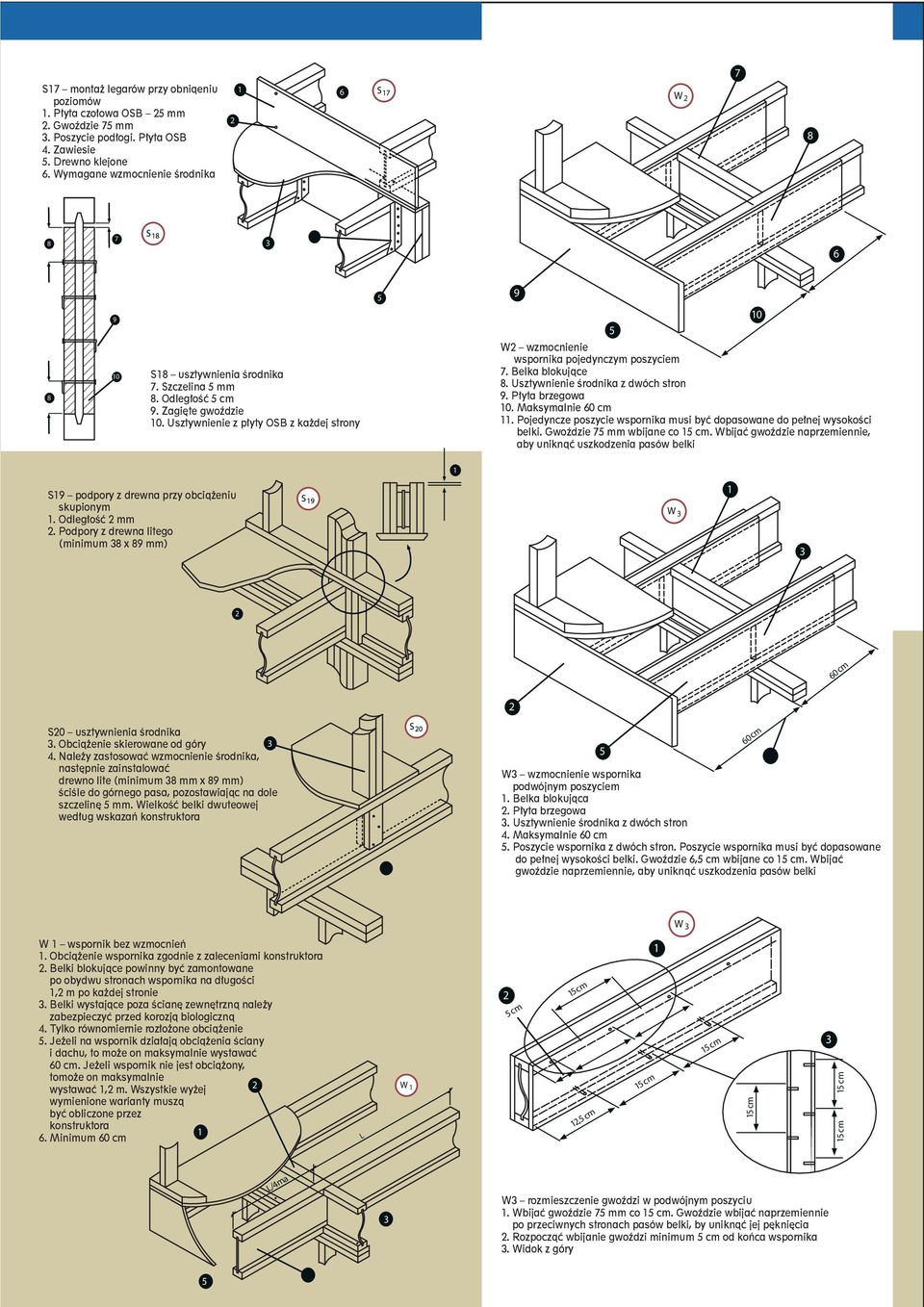

7 S17 monta legarów przy obnieniu poziomów 1. Pyta czoowa OSB 25 mm 2. Gwodzie 75 mm 3. Poszycie podogi. Pyta OSB 4. Zawiesie 5. Drewno klejone 6. Wymagane wzmocnienie rodnika S18 usztywnienia rodnika 7. Szczelina 5 mm 8. Odlego 5 cm 9. Zagite gwodzie. Usztywnienie z pyty OSB z kadej strony W2 wzmocnienie wspornika pojedynczym poszyciem 7. Belka blokujce 8. Usztywnienie rodnika z dwóch stron 9. Pyta brzegowa. Maksymalnie 60 cm 11. Pojedyncze poszycie wspornika musi by dopasowane do penej wysokoci belki. Gwodzie 75 mm wbijane co 15 cm. Wbija gwodzie naprzemiennie, aby unikn uszkodzenia pasów belki S19 podpory z drewna przy obcieniu skupionym 1. Odlego 2 mm 2. Podpory z drewna litego (minimum x 89 mm) S20 usztywnienia rodnika 3. Obcienie skierowane od góry 4. Naley zastosowa wzmocnienie rodnika, nastpnie zainstalowa drewno lite (minimum mm x 89 mm) cile do górnego pasa, pozostawiajc na dole szczelin 5 mm. Wielko belki dwuteowej wedug wskaza konstruktora W3 wzmocnienie wspornika podwójnym poszyciem 1. Belka blokujca 2. Pyta brzegowa 3. Usztywnienie rodnika z dwóch stron 4. Maksymalnie 60 cm 5. Poszycie wspornika z dwóch stron. Poszycie wspornika musi by dopasowane do penej wysokoci belki. Gwodzie 6,5 cm wbijane co 15 cm. Wbija gwodzie naprzemiennie, aby unikn uszkodzenia pasów belki W 1 wspornik bez wzmocnie 1. Obcienie wspornika zgodnie z zaleceniami konstruktora 2. Belki blokujce powinny by zamontowane po obydwu stronach wspornika na dugoci 1,2 m po kadej stronie 3. Belki wystajce poza cian zewntrzn naley zabezpieczy przed korozj biologiczn 4. Tylko równomiernie rozoone obcienie 5. Jeeli na wspornik dziaaj obcienia ciany i dachu, to moe on maksymalnie wystawa 60 cm. Jeeli wspornik nie jest obciony, tomoe on maksymalnie wystawa 1,2 m. Wszystkie wyej wymienione warianty musz by obliczone przez konstruktora 6. Minimum 60 cm W3 rozmieszczenie gwodzi w podwójnym poszyciu 1. Wbija gwodzie 75 mm co 15 cm. Gwodzie wbija naprzemiennie po przeciwnych stronach pasów belki, by unikn jej pknicia 2. Rozpocz wbijanie gwodzi minimum 5 cm od koca wspornika 3. Widok z góry

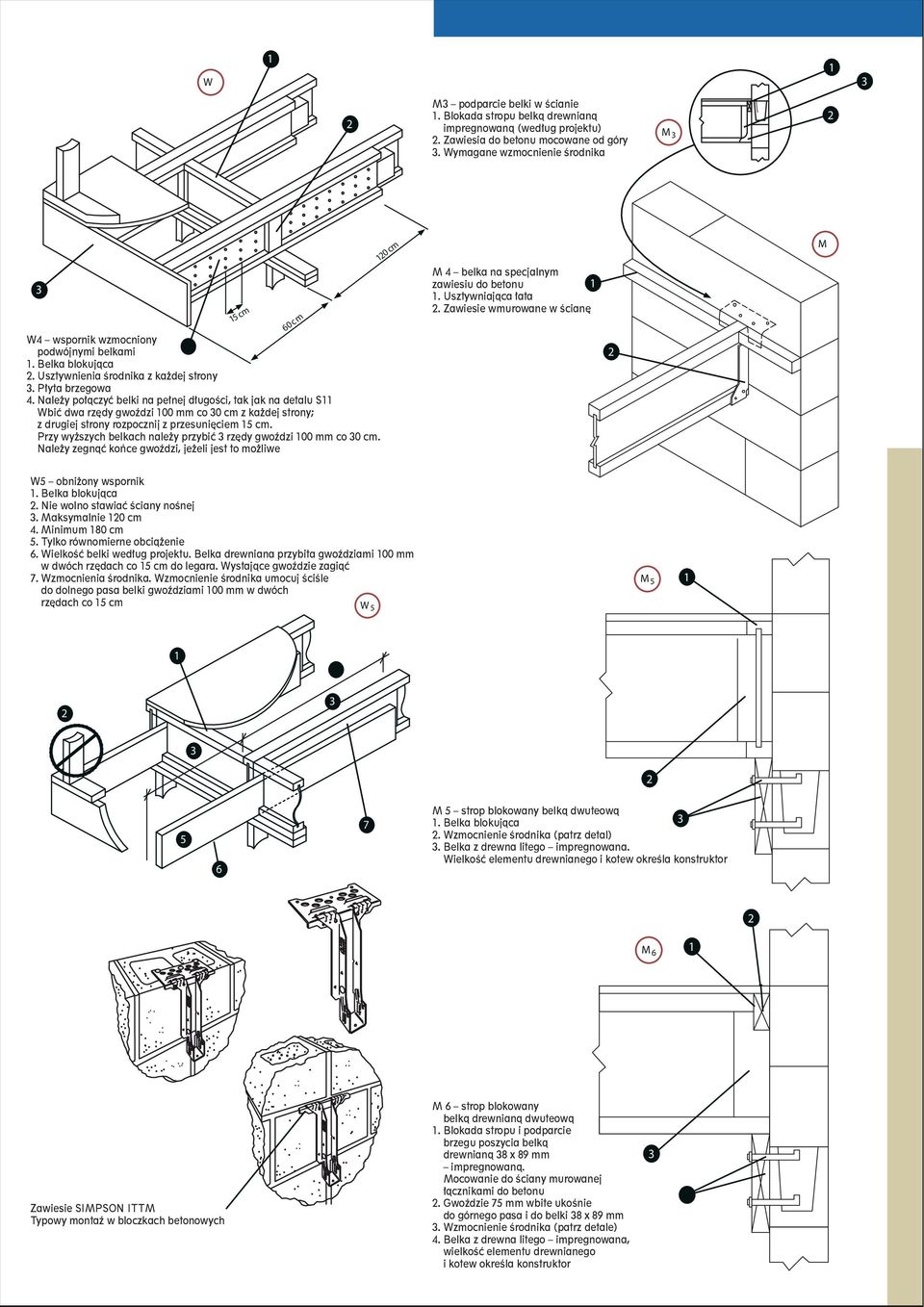

8 M3 podparcie belki w cianie 1. Blokada stropu belk drewnian impregnowan (wedug projektu) 2. Zawiesia do betonu mocowane od góry 3. Wymagane wzmocnienie rodnika W4 wspornik wzmocniony podwójnymi belkami 1. Belka blokujca 2. Usztywnienia rodnika z kadej strony 3. Pyta brzegowa 4. Naley poczy belki na penej dugoci, tak jak na detalu S11 Wbi dwa rzdy gwodzi 0 mm co 30 cm z kadej strony; z drugiej strony rozpocznij z przesuniciem 15 cm. Przy wyszych belkach naley przybi 3 rzdy gwodzi 0 mm co 30 cm. Naley zegn koce gwodzi, jeeli jest to moliwe M 4 belka na specjalnym zawiesiu do betonu 1. Usztywniajca ata 2. Zawiesie wmurowane w cian W5 obniony wspornik 1. Belka blokujca 2. Nie wolno stawia ciany nonej 3. Maksymalnie 120 cm 4. Minimum 180 cm 5. Tylko równomierne obcienie 6. Wielko belki wedug projektu. Belka drewniana przybita gwodziami 0 mm w dwóch rzdach co 15 cm do legara. Wystajce gwodzie zagi 7. Wzmocnienia rodnika. Wzmocnienie rodnika umocuj cile do dolnego pasa belki gwodziami 0 mm w dwóch rzdach co 15 cm M 5 strop blokowany belk dwuteow 1. Belka blokujca 2. Wzmocnienie rodnika (patrz detal) 3. Belka z drewna litego impregnowana. Wielko elementu drewnianego i kotew okrela konstruktor Zawiesie SIMPSON ITTM Typowy monta w bloczkach betonowych M 6 strop blokowany belk drewnian dwuteow 1. Blokada stropu i podparcie brzegu poszycia belk drewnian x 89 mm impregnowan. Mocowanie do ciany murowanej cznikami do betonu 2. Gwodzie 75 mm wbite ukonie do górnego pasa i do belki x 89 mm 3. Wzmocnienie rodnika (patrz detale) 4. Belka z drewna litego impregnowana, wielko elementu drewnianego i kotew okrela konstruktor

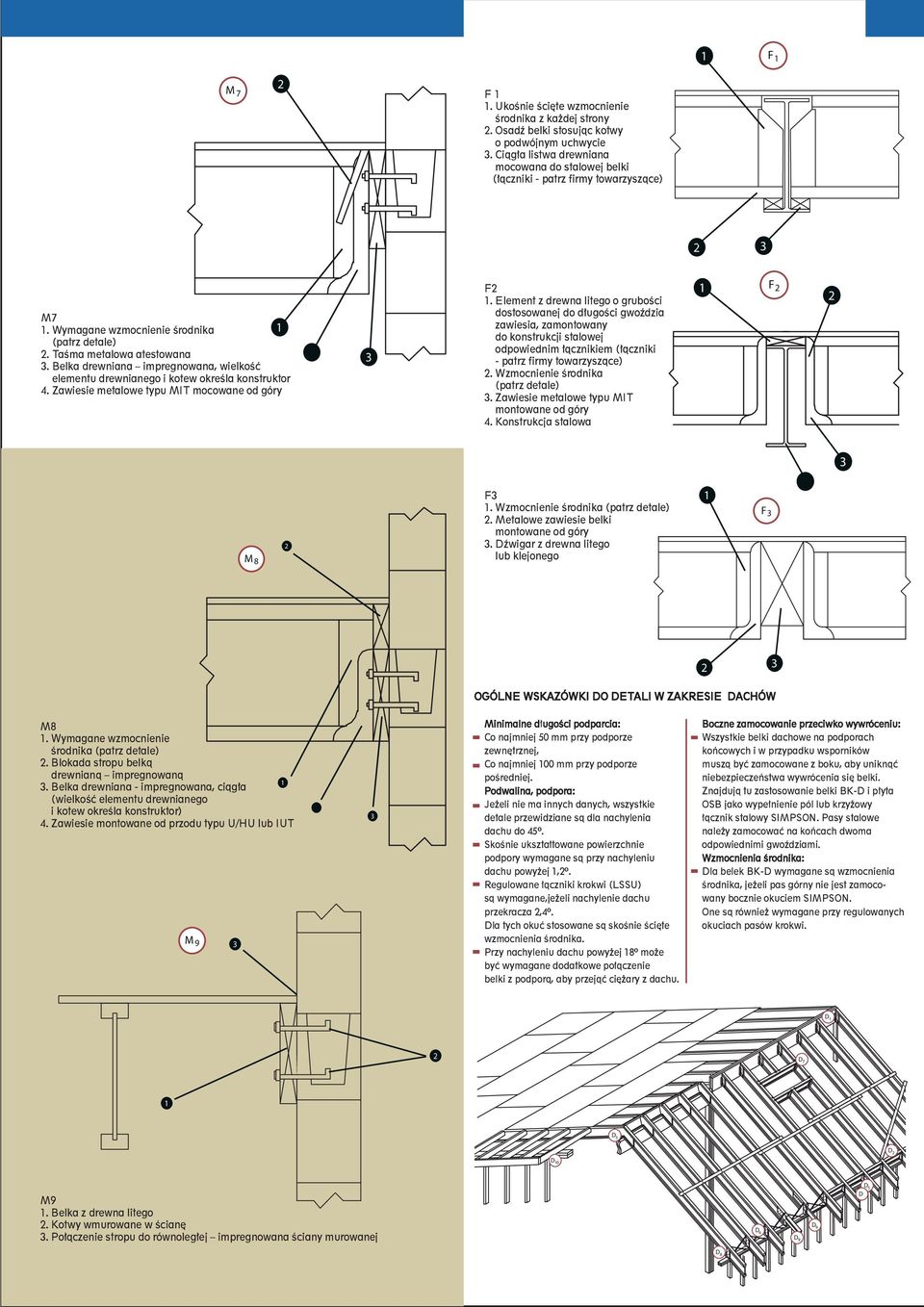

9 F 1 1. Ukonie cite wzmocnienie rodnika z kadej strony 2. Osad belki stosujc kotwy o podwójnym uchwycie 3. Ciga listwa drewniana mocowana do stalowej belki (czniki - patrz firmy towarzyszce) M7 1. Wymagane wzmocnienie rodnika (patrz detale) 2. Tama metalowa atestowana 3. Belka drewniana impregnowana, wielko elementu drewnianego i kotew okrela konstruktor 4. Zawiesie metalowe typu MIT mocowane od góry F2 1. Element z drewna litego o gruboci dostosowanej do dugoci gwodzia zawiesia, zamontowany do konstrukcji stalowej odpowiednim cznikiem (czniki - patrz firmy towarzyszce) 2. Wzmocnienie rodnika (patrz detale) 3. Zawiesie metalowe typu MIT montowane od góry 4. Konstrukcja stalowa F3 1. Wzmocnienie rodnika (patrz detale) 2. Metalowe zawiesie belki montowane od góry 3. Dwigar z drewna litego lub klejonego OGÓLNE WSKAZÓWKI DO DETALI W ZAKRESIE DACHÓW M8 1. Wymagane wzmocnienie rodnika (patrz detale) 2. Blokada stropu belk drewnian impregnowan 3. Belka drewniana - impregnowana, ciga (wielko elementu drewnianego i kotew okrela konstruktor) 4. Zawiesie montowane od przodu typu U/HU lub IUT Minimalne dugoci podparcia: Co najmniej 50 mm przy podporze zewntrznej, Co najmniej 0 mm przy podporze poredniej. Podwalina, podpora: Jeeli nie ma innych danych, wszystkie detale przewidziane s dla nachylenia dachu do º. Skonie uksztatowane powierzchnie podpory wymagane s przy nachyleniu dachu powyej 1,2º. Regulowane czniki krokwi (LSSU) s wymagane,jeeli nachylenie dachu przekracza 2,4º. Dla tych oku stosowane s skonie cite wzmocnienia rodnika. Przy nachyleniu dachu powyej 18º moe by wymagane dodatkowe poczenie belki z podpor, aby przej ciary z dachu. Boczne zamocowanie przeciwko wywróceniu: Wszystkie belki dachowe na podporach kocowych i w przypadku wsporników musz by zamocowane z boku, aby unikn niebezpieczestwa wywrócenia si belki. Znajduj tu zastosowanie belki BK-D i pyta OSB jako wypenienie pól lub krzyowy cznik stalowy SIMPSON. Pasy stalowe naley zamocowa na kocach dwoma odpowiednimi gwodziami. Wzmocnienia rodnika: Dla belek BK-D wymagane s wzmocnienia rodnika, jeeli pas górny nie jest zamocowany bocznie okuciem SIMPSON. One s równie wymagane przy regulowanych okuciach pasów krokwi. M9 1. Belka z drewna litego 2. Kotwy wmurowane w cian 3. Poczenie stropu do równolegej impregnowana ciany murowanej

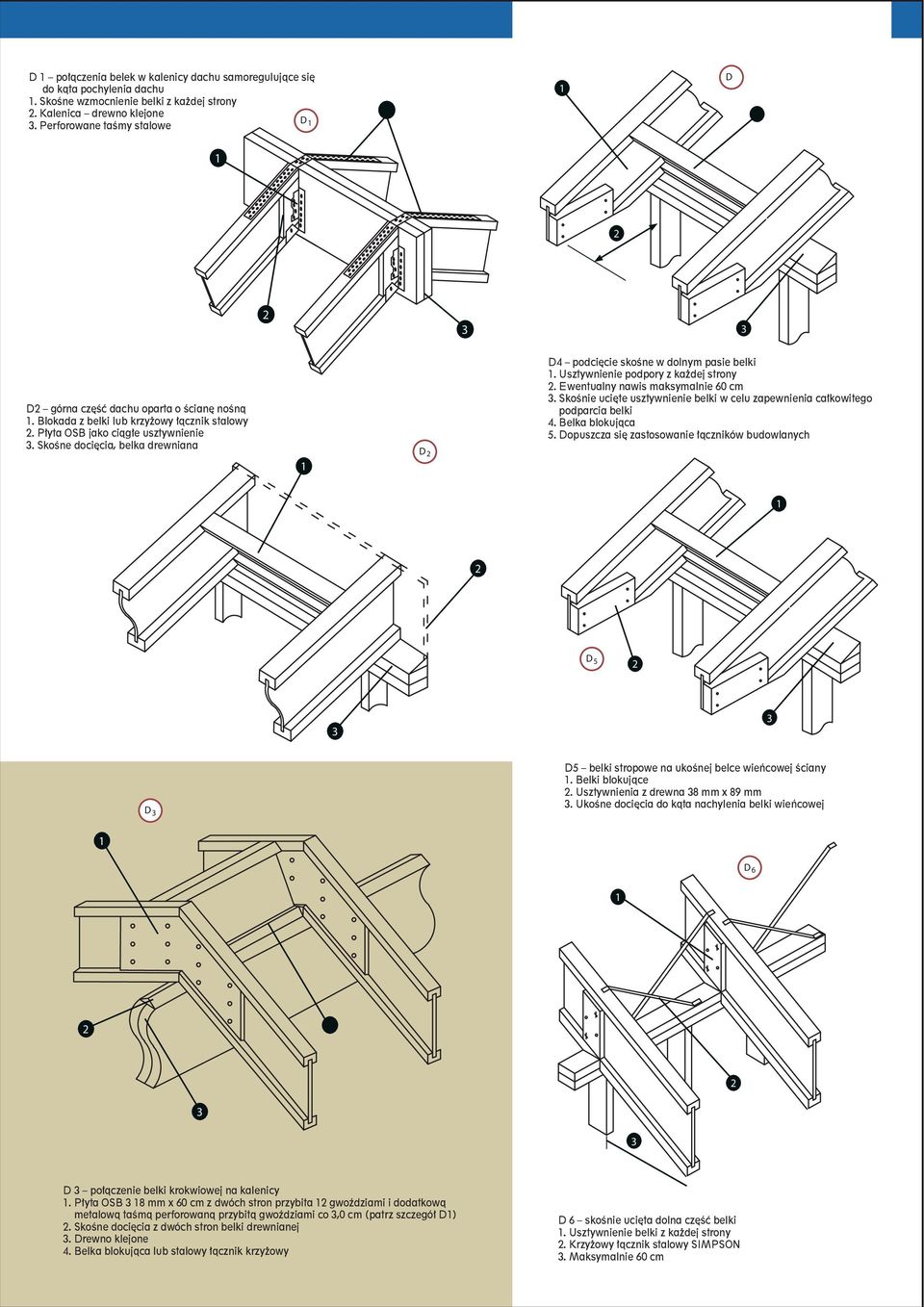

10 D 1 poczenia belek w kalenicy dachu samoregulujce si do kta pochylenia dachu 1. Skone wzmocnienie belki z kadej strony 2. Kalenica drewno klejone 3. Perforowane tamy stalowe D2 górna cz dachu oparta o cian non 1. Blokada z belki lub krzyowy cznik stalowy 2. Pyta OSB jako cige usztywnienie 3. Skone docicia, belka drewniana D4 podcicie skone w dolnym pasie belki 1. Usztywnienie podpory z kadej strony 2. Ewentualny nawis maksymalnie 60 cm 3. Skonie ucite usztywnienie belki w celu zapewnienia cakowitego podparcia belki 4. Belka blokujca 5. Dopuszcza si zastosowanie czników budowlanych D5 belki stropowe na ukonej belce wiecowej ciany 1. Belki blokujce 2. Usztywnienia z drewna mm x 89 mm 3. Ukone docicia do kta nachylenia belki wiecowej D 3 poczenie belki krokwiowej na kalenicy 1. Pyta OSB 3 18 mm x 60 cm z dwóch stron przybita 12 gwodziami i dodatkow metalow tam perforowan przybit gwodziami co 3,0 cm (patrz szczegó D1) 2. Skone docicia z dwóch stron belki drewnianej 3. Drewno klejone 4. Belka blokujca lub stalowy cznik krzyowy D 6 skonie ucita dolna cz belki 1. Usztywnienie belki z kadej strony 2. Krzyowy cznik stalowy SIMPSON 3. Maksymalnie 60 cm

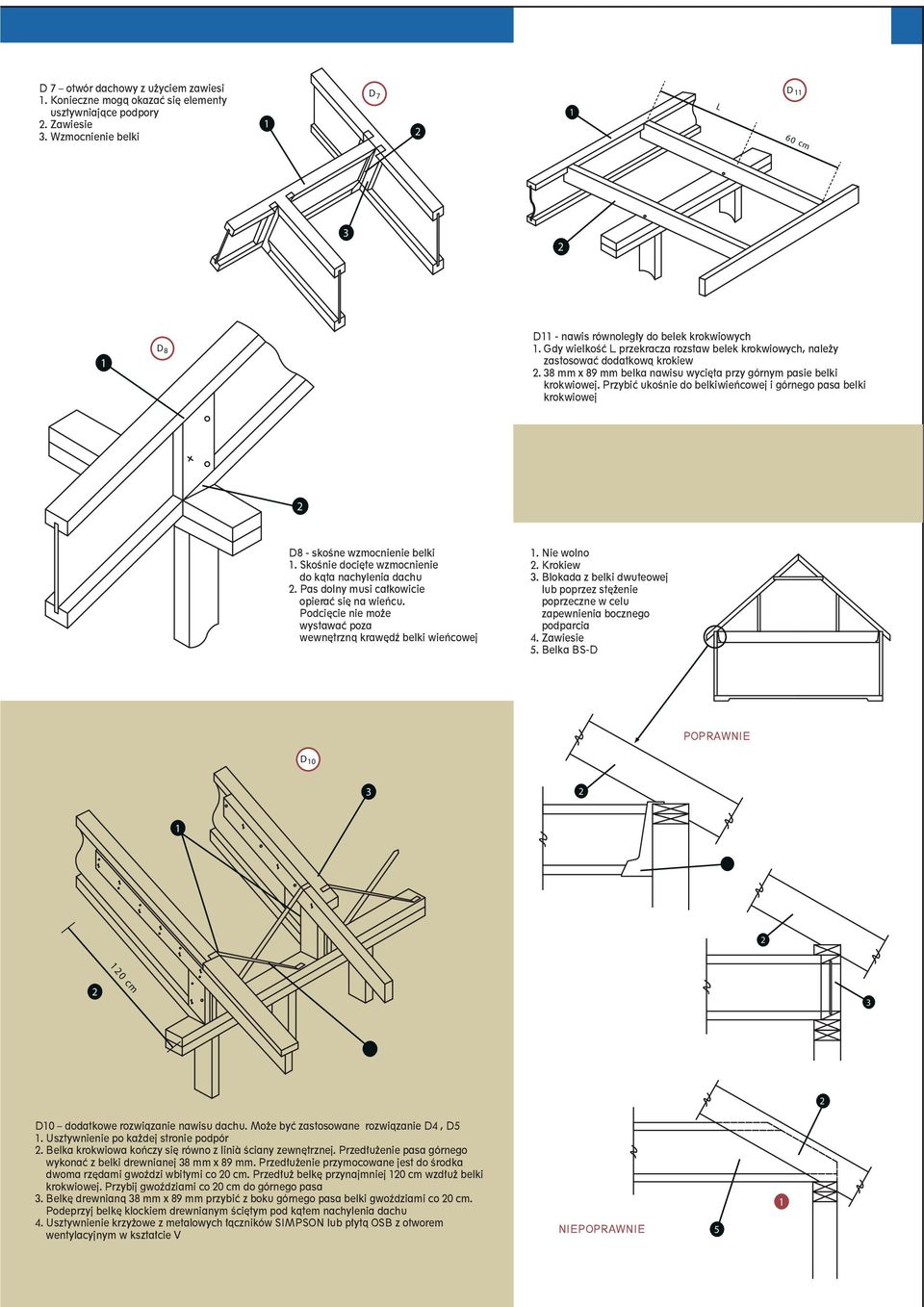

11 D 7 otwór dachowy z uyciem zawiesi 1. Konieczne mog okaza si elementy usztywniajce podpory 2. Zawiesie 3. Wzmocnienie belki D11 - nawis równolegy do belek krokwiowych 1. Gdy wielko L przekracza rozstaw belek krokwiowych, naley zastosowa dodatkow krokiew 2. mm x 89 mm belka nawisu wycita przy górnym pasie belki krokwiowej. Przybi ukonie do belkiwiecowej i górnego pasa belki krokwiowej D8 - skone wzmocnienie belki 1. Skonie docite wzmocnienie do kta nachylenia dachu 2. Pas dolny musi cakowicie opiera si na wiecu. Podcicie nie moe wystawa poza wewntrzn krawd belki wiecowej 1. Nie wolno 2. Krokiew 3. Blokada z belki dwuteowej lub poprzez stenie poprzeczne w celu zapewnienia bocznego podparcia 4. Zawiesie 5. Belka BS-D POPRAWNIE D dodatkowe rozwizanie nawisu dachu. Moe by zastosowane rozwizanie D4, D5 1. Usztywnienie po kadej stronie podpór 2. Belka krokwiowa koczy si równo z linià ciany zewntrznej. Przeduenie pasa górnego wykona z belki drewnianej mm x 89 mm. Przeduenie przymocowane jest do rodka dwoma rzdami gwodzi wbitymi co 20 cm. Przedu belk przynajmniej 120 cm wzdu belki krokwiowej. Przybij gwodziami co 20 cm do górnego pasa 3. Belk drewnian mm x 89 mm przybi z boku górnego pasa belki gwodziami co 20 cm. Podeprzyj belk klockiem drewnianym citym pod ktem nachylenia dachu 4. Usztywnienie krzyowe z metalowych czników SIMPSON lub pyt OSB z otworem wentylacyjnym w ksztacie V NIEPOPRAWNIE
