1 SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH Kod CPV TYNKOWANIE OKADZINY Z PYT GIPSOWO-KARTONOWYCH (SUCHE TYNKI GIPSOWE) 1

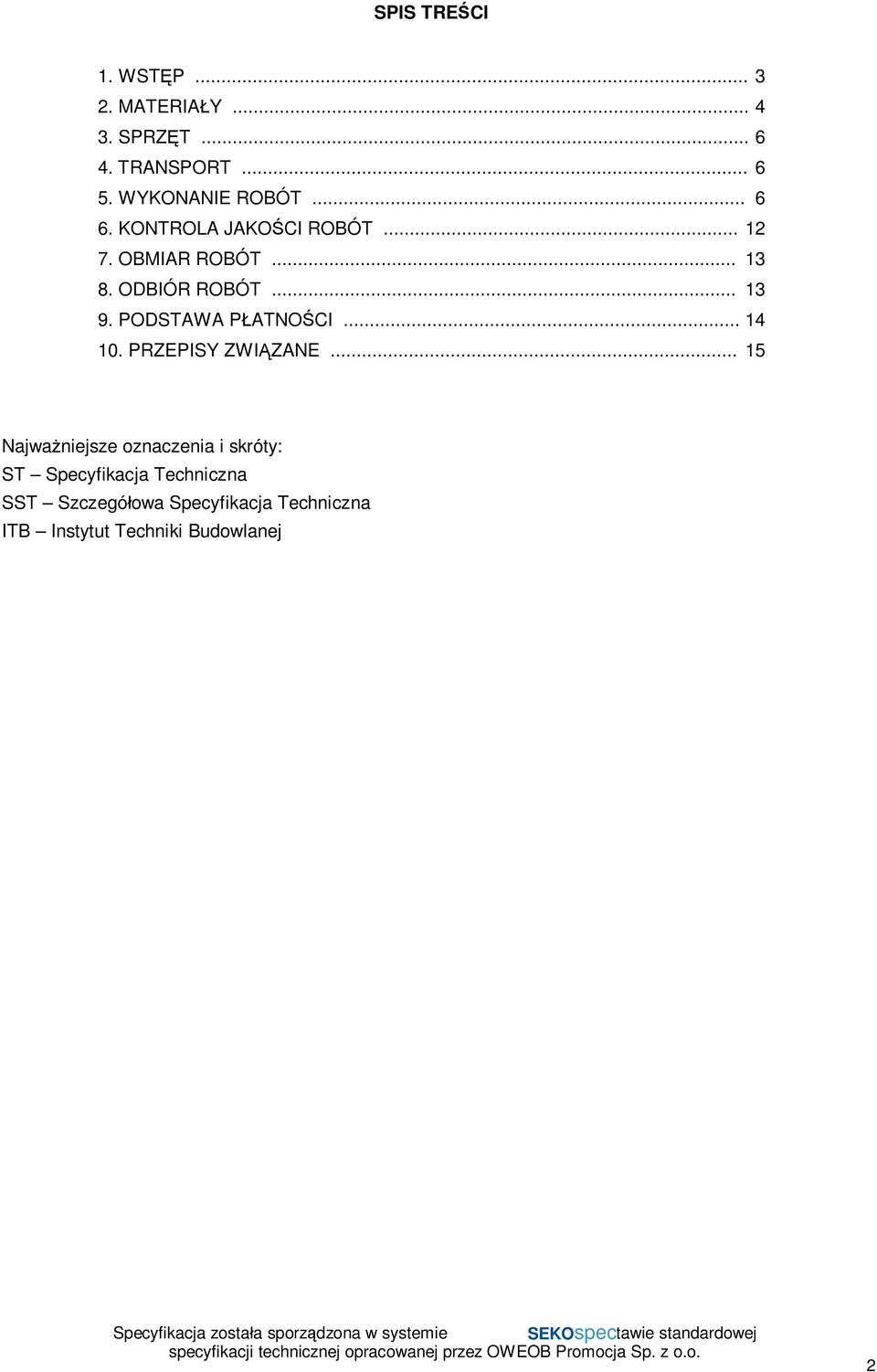

2 SPIS TRECI 1. WSTP MATERIAY SPRZT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PATNOCI PRZEPISY ZWIZANE Najwaniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegóowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej 2

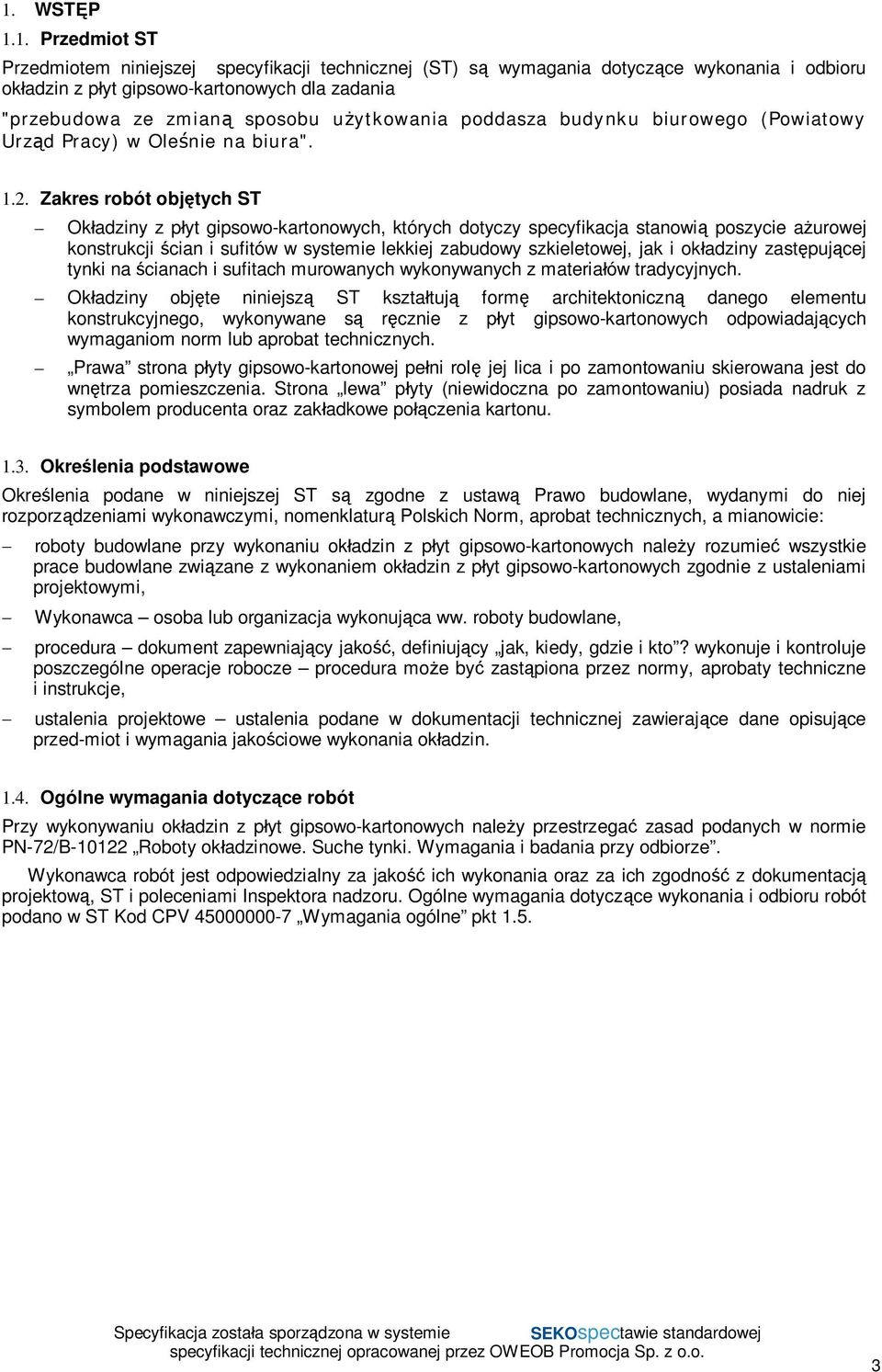

3 1. WSTP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) s wymagania dotyczce wykonania i odbioru okadzin z pyt gipsowo-kartonowych dla zadania "przebudowa ze zmian sposobu uytkowania poddasza budynku biurowego (Powiatowy Urzd Pracy) w Olenie na biura" Zakres robót objtych ST Okadziny z pyt gipsowo-kartonowych, których dotyczy specyfikacja stanowi poszycie aurowej konstrukcji cian i sufitów w systemie lekkiej zabudowy szkieletowej, jak i okadziny zastpujcej tynki na cianach i sufitach murowanych wykonywanych z materiaów tradycyjnych. Okadziny objte niniejsz ST ksztatuj form architektoniczn danego elementu konstrukcyjnego, wykonywane s rcznie z pyt gipsowo-kartonowych odpowiadajcych wymaganiom norm lub aprobat technicznych. Prawa strona pyty gipsowo-kartonowej peni rol jej lica i po zamontowaniu skierowana jest do wntrza pomieszczenia. Strona lewa pyty (niewidoczna po zamontowaniu) posiada nadruk z symbolem producenta oraz zakadkowe poczenia kartonu Okrelenia podstawowe Okrelenia podane w niniejszej ST s zgodne z ustaw Prawo budowlane, wydanymi do niej rozporzdzeniami wykonawczymi, nomenklatur Polskich Norm, aprobat technicznych, a mianowicie: roboty budowlane przy wykonaniu okadzin z pyt gipsowo-kartonowych naley rozumie wszystkie prace budowlane zwizane z wykonaniem okadzin z pyt gipsowo-kartonowych zgodnie z ustaleniami projektowymi, Wykonawca osoba lub organizacja wykonujca ww. roboty budowlane, procedura dokument zapewniajcy jako, definiujcy jak, kiedy, gdzie i kto? wykonuje i kontroluje poszczególne operacje robocze procedura moe by zastpiona przez normy, aprobaty techniczne i instrukcje, ustalenia projektowe ustalenia podane w dokumentacji technicznej zawierajce dane opisujce przed-miot i wymagania jakociowe wykonania okadzin Ogólne wymagania dotyczce robót Przy wykonywaniu okadzin z pyt gipsowo-kartonowych naley przestrzega zasad podanych w normie PN-72/B Roboty okadzinowe. Suche tynki. Wymagania i badania przy odbiorze. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczce wykonania i odbioru robót podano w ST Kod CPV Wymagania ogólne pkt

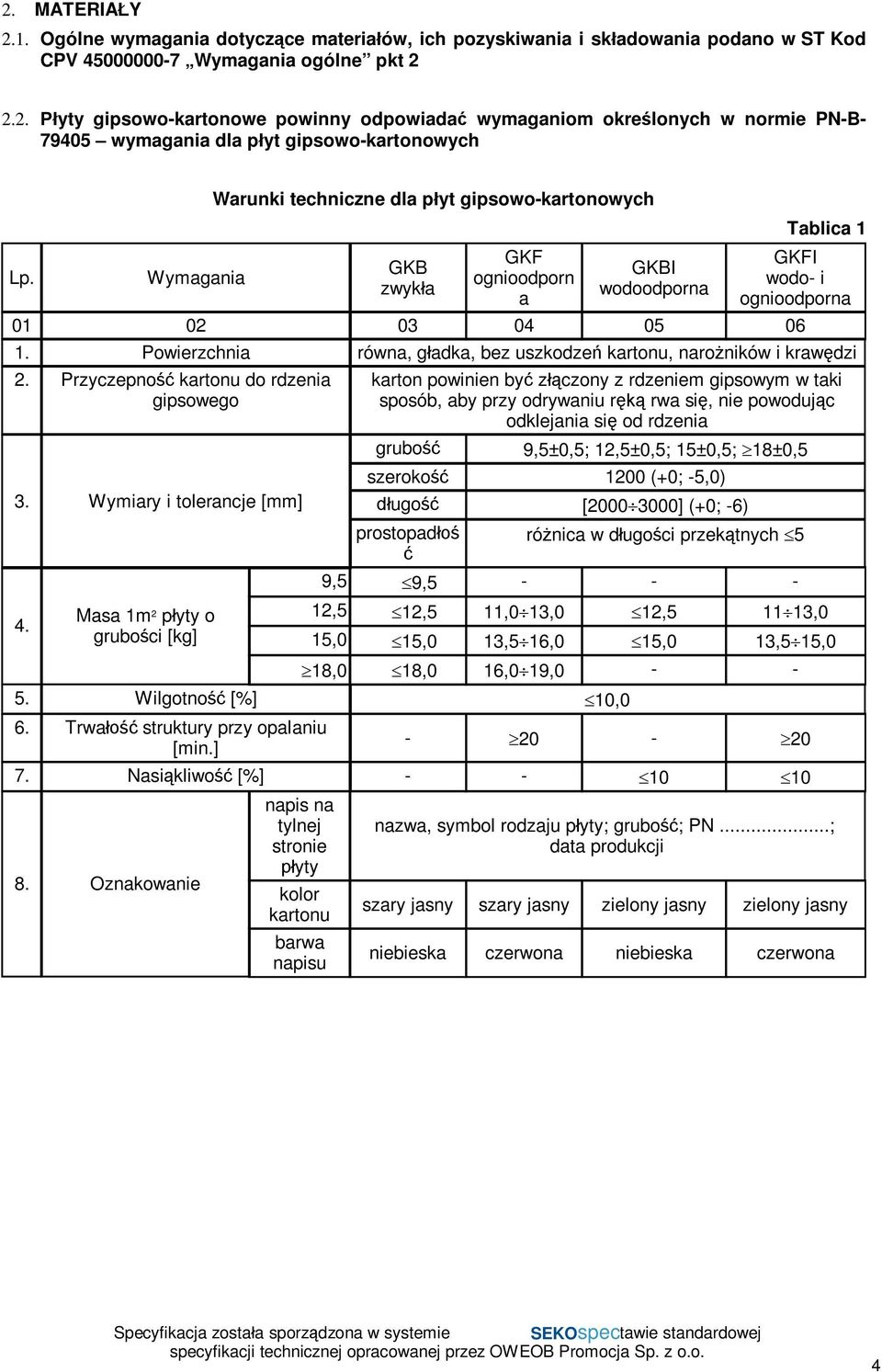

4 2. MATERIAY 2.1. Ogólne wymagania dotyczce materiaów, ich pozyskiwania i skadowania podano w ST Kod CPV Wymagania ogólne pkt yty gipsowo-kartonowe powinny odpowiada wymaganiom okrelonych w normie PN-B wymagania dla pyt gipsowo-kartonowych Lp. Wymagania Warunki techniczne dla pyt gipsowo-kartonowych GKB zwyka GKF ognioodporn a GKBI wodoodporna Tablica 1 GKFI wodo- i ognioodporna Powierzchnia równa, gadka, bez uszkodze kartonu, naroników i krawdzi 2. Przyczepno kartonu do rdzenia gipsowego 3. Wymiary i tolerancje [mm] 4. Masa 1m 2 pyty o gruboci [kg] karton powinien by zczony z rdzeniem gipsowym w taki sposób, aby przy odrywaniu r rwa si, nie powodujc odklejania si od rdzenia grubo 9,5±0,5; 12,5±0,5; 15±0,5; 18±0,5 szeroko 1200 (+0; -5,0) ugo [ ] (+0; -6) prostopad rónica w dugoci przektnych 5 9,5 9, ,5 12,5 11,013,0 12,5 1113,0 15,0 15,0 13,516,0 15,0 13,515,0 18,0 18,0 16,019, Wilgotno [%] 10,0 6. Trwa struktury przy opalaniu [min.] Nasikliwo [%] Oznakowanie napis na tylnej stronie yty kolor kartonu barwa napisu nazwa, symbol rodzaju pyty; grubo; PN...; data produkcji szary jasny szary jasny zielony jasny zielony jasny niebieska czerwona niebieska czerwona 4

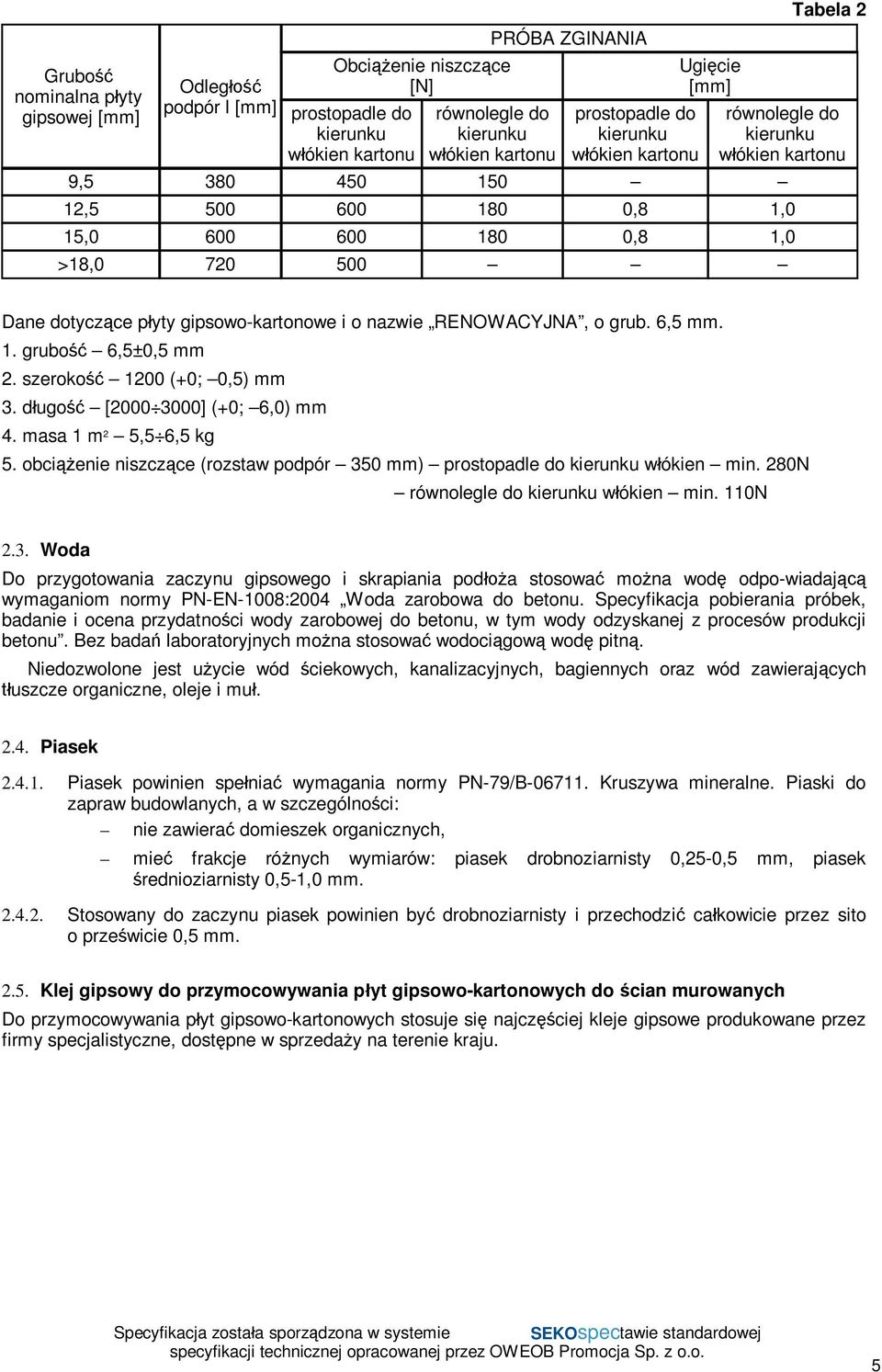

5 Grubo nominalna pyty gipsowej [mm] Odleg podpór l [mm] Obcienie niszczce [N] prostopadle do kierunku ókien kartonu PRÓBA ZGINANIA równolegle do kierunku ókien kartonu prostopadle do kierunku ókien kartonu Ugicie [mm] Tabela 2 równolegle do kierunku ókien kartonu 9, , ,8 1,0 15, ,8 1,0 >18, Dane dotyczce pyty gipsowo-kartonowe i o nazwie RENOWACYJNA, o grub. 6,5 mm. 1. grubo 6,5±0,5 mm 2. szeroko 1200 (+0; 0,5) mm 3. dugo [ ] (+0; 6,0) mm 4. masa 1 m 2 5,5 6,5 kg 5. obcienie niszczce (rozstaw podpór 350 mm) prostopadle do kierunku wókien min. 280N równolegle do kierunku wókien min. 110N 2.3. Woda Do przygotowania zaczynu gipsowego i skrapiania poda stosowa mona wod odpo-wiadaj wymaganiom normy PN-EN-1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatnoci wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. Bez bada laboratoryjnych mona stosowa wodocigow wod pitn. Niedozwolone jest uycie wód ciekowych, kanalizacyjnych, bagiennych oraz wód zawierajcych uszcze organiczne, oleje i mu Piasek Piasek powinien spenia wymagania normy PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych, a w szczególnoci: nie zawiera domieszek organicznych, mie frakcje rónych wymiarów: piasek drobnoziarnisty 0,25-0,5 mm, piasek rednioziarnisty 0,5-1,0 mm Stosowany do zaczynu piasek powinien by drobnoziarnisty i przechodzi cakowicie przez sito o przewicie 0,5 mm Klej gipsowy do przymocowywania pyt gipsowo-kartonowych do cian murowanych Do przymocowywania pyt gipsowo-kartonowych stosuje si najczciej kleje gipsowe produkowane przez firmy specjalistyczne, dostpne w sprzeday na terenie kraju. 5

6 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu podano w ST Kod CPV Wymagania ogólne pkt Sprzt do wykonywania suchych tynków Wykonawca przystpujcy do wykonania suchych tynków, powinien wykaza si moliwoci korzystania z elektronarzdzi i drobnego sprztu budowlanego. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu podano w ST Kod CPV Wymagania ogólne pkt Pakowanie i magazynowanie pyt gipsowo-kartonowych yty powinny by pakowane w formie stosów, ukadanych poziomo na kilku podkadach dystansowych. Pierwsza pyta od dou spenia rol opakowania stosu. Kady ze stosów jest spity ta stalow dla usztywnienia, w miejscach usytuowania podkadek. Pakiety naley skadowa w pomieszczeniach zamknitych i suchych, na równym i mocnym, a zarazem paskim podkadzie. Wysoko skadowania do piciu pakietów o jednakowej dugoci, nakadanych jeden na drugi Transport yt odbywa si przy pomocy rozbieralnych zestawów samochodowych (pokrytych plandekami), które umoliwiaj przewóz (jednorazowo) okoo 2000 m 2 pyt o gruboci 12,5 mm lub okoo 2400 m 2 o gruboci 9,5 mm. Rozadunek pyt powinien odbywa si w sposób zmechanizowany przy pomocy wózka widowego o udwigu co najmniej 2000 kg lub urawia wyposaonego w zawiesie z widami. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Kod CPV Wymagania ogólne pkt Warunki przystpienia do robót Przed przystpieniem do wykonywania okadzin z pyt gipsowo-kartonowych powinny by zakoczone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, osadzone ocienice drzwiowe i okienne. Zaleca si przystpienie do wykonywania okadzin po okresie wstpnego osiadania i skurczów murów, tj. po upywie 4-6 miesicy po zakoczeniu stanu surowego. Przed rozpoczciem prac montaowych pomieszczenia powinny by oczyszczone z gruzu i odpadów. Okadziny z pyt gipsowo-kartonowych naley wykonywa w temperaturze nie niszej ni +5 C pod warunkiem, e w cigu doby nie nastpi spadek poniej 0 C, a wilgotno wzgldna powietrza mieci si w granicach od 60 do 80%. Pomieszczenia powinny by suche i dobrze przewietrzone. 6

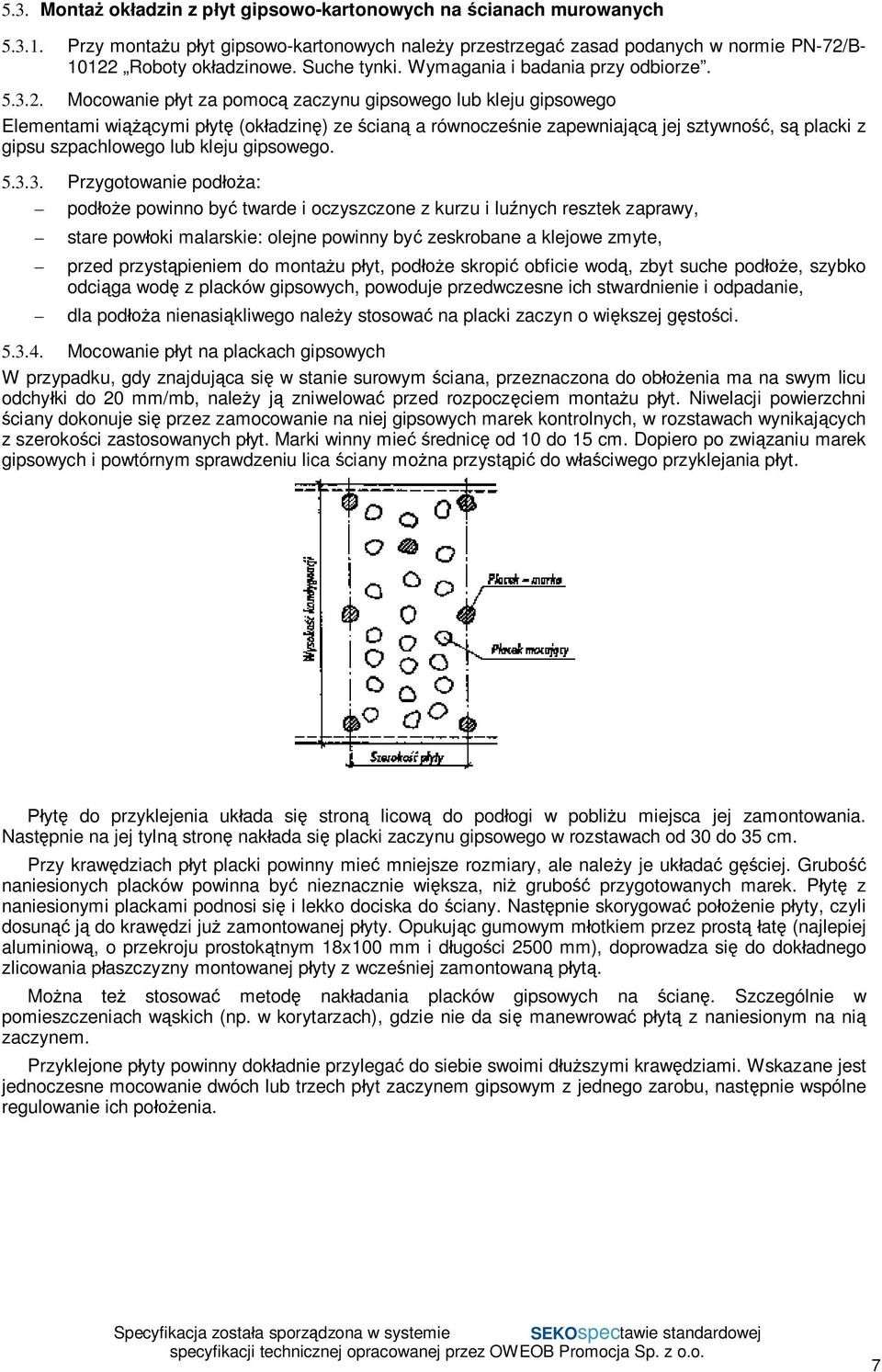

7 5.3. Monta okadzin z pyt gipsowo-kartonowych na cianach murowanych Przy montau pyt gipsowo-kartonowych naley przestrzega zasad podanych w normie PN-72/B Roboty okadzinowe. Suche tynki. Wymagania i badania przy odbiorze Mocowanie pyt za pomoc zaczynu gipsowego lub kleju gipsowego Elementami wicymi pyt (okadzin) ze cian a równoczenie zapewniaj jej sztywno, s placki z gipsu szpachlowego lub kleju gipsowego Przygotowanie poda: pode powinno by twarde i oczyszczone z kurzu i lunych resztek zaprawy, stare powoki malarskie: olejne powinny by zeskrobane a klejowe zmyte, przed przystpieniem do montau pyt, pode skropi obficie wod, zbyt suche pode, szybko odciga wod z placków gipsowych, powoduje przedwczesne ich stwardnienie i odpadanie, dla poda nienasikliwego naley stosowa na placki zaczyn o wikszej gstoci Mocowanie pyt na plackach gipsowych W przypadku, gdy znajdujca si w stanie surowym ciana, przeznaczona do obenia ma na swym licu odchyki do 20 mm/mb, naley j zniwelowa przed rozpoczciem montau pyt. Niwelacji powierzchni ciany dokonuje si przez zamocowanie na niej gipsowych marek kontrolnych, w rozstawach wynikajcych z szerokoci zastosowanych pyt. Marki winny mierednic od 10 do 15 cm. Dopiero po zwizaniu marek gipsowych i powtórnym sprawdzeniu lica ciany mona przystpi do wciwego przyklejania pyt. yt do przyklejenia ukada si stron licow do podogi w pobliu miejsca jej zamontowania. Nastpnie na jej tyln stron nakada si placki zaczynu gipsowego w rozstawach od 30 do 35 cm. Przy krawdziach pyt placki powinny mie mniejsze rozmiary, ale naley je ukada gciej. Grubo naniesionych placków powinna by nieznacznie wiksza, ni grubo przygotowanych marek. Pyt z naniesionymi plackami podnosi si i lekko dociska do ciany. Nastpnie skorygowa poenie pyty, czyli dosun j do krawdzi ju zamontowanej pyty. Opukujc gumowym motkiem przez prostat (najlepiej aluminiow, o przekroju prostoktnym 18x100 mm i dugoci 2500 mm), doprowadza si do dokadnego zlicowania paszczyzny montowanej pyty z wczeniej zamontowan pyt. Mona te stosowa metod nakadania placków gipsowych na cian. Szczególnie w pomieszczeniach wskich (np. w korytarzach), gdzie nie da si manewrowa pyt z naniesionym na ni zaczynem. Przyklejone pyty powinny dokadnie przylega do siebie swoimi dszymi krawdziami. Wskazane jest jednoczesne mocowanie dwóch lub trzech pyt zaczynem gipsowym z jednego zarobu, nastpnie wspólne regulowanie ich poenia. 7

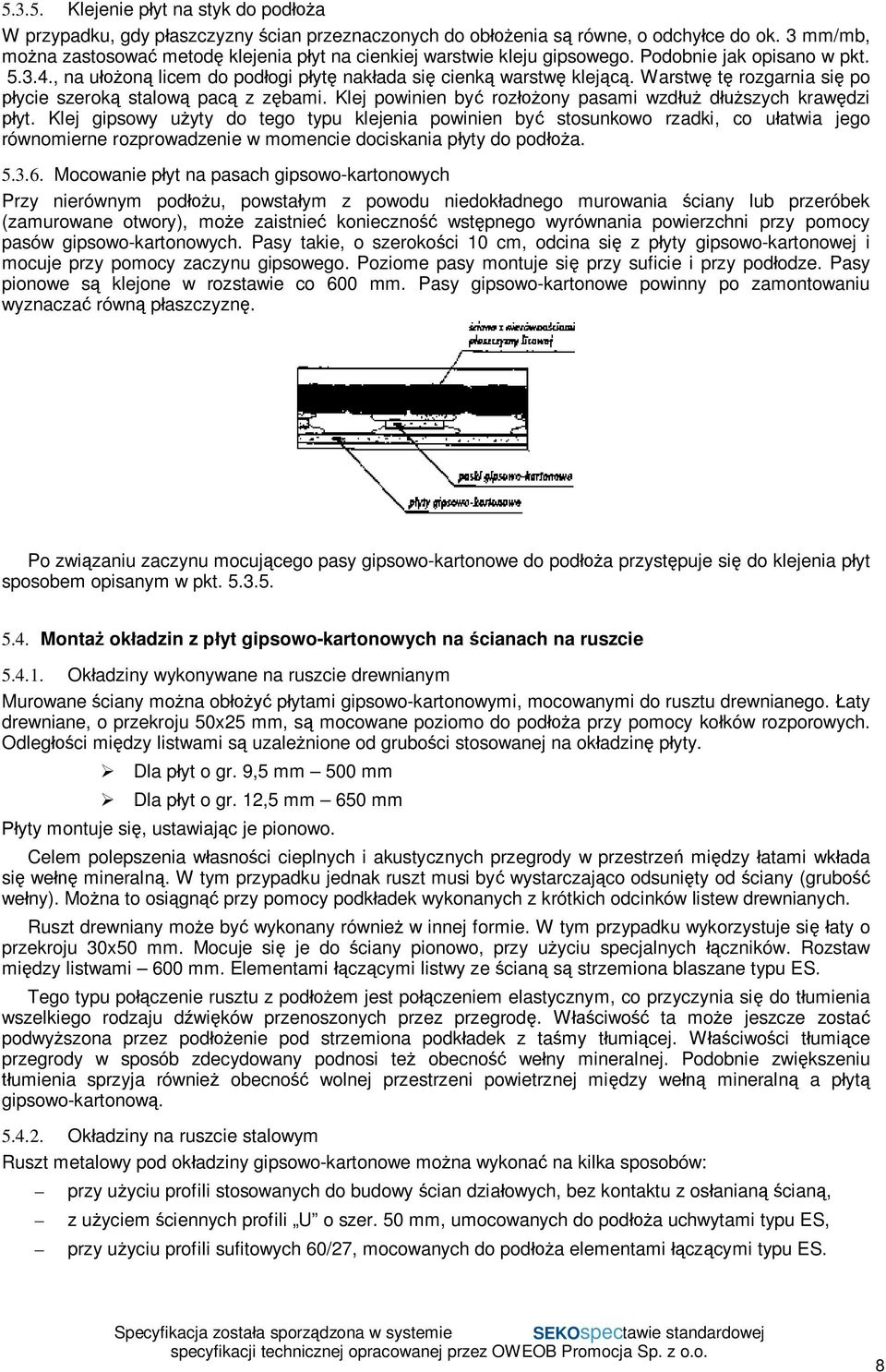

8 Klejenie pyt na styk do poda W przypadku, gdy paszczyzny cian przeznaczonych do obenia s równe, o odchyce do ok. 3 mm/mb, mona zastosowa metod klejenia pyt na cienkiej warstwie kleju gipsowego. Podobnie jak opisano w pkt , na uon licem do podogi pyt nakada si cienk warstw klej. Warstw t rozgarnia si po ycie szerok stalow pac z zbami. Klej powinien by rozony pasami wzd dszych krawdzi yt. Klej gipsowy uyty do tego typu klejenia powinien by stosunkowo rzadki, co uatwia jego równomierne rozprowadzenie w momencie dociskania pyty do poda Mocowanie pyt na pasach gipsowo-kartonowych Przy nierównym podu, powstaym z powodu niedokadnego murowania ciany lub przeróbek (zamurowane otwory), moe zaistnie konieczno wstpnego wyrównania powierzchni przy pomocy pasów gipsowo-kartonowych. Pasy takie, o szerokoci 10 cm, odcina si z pyty gipsowo-kartonowej i mocuje przy pomocy zaczynu gipsowego. Poziome pasy montuje si przy suficie i przy pododze. Pasy pionowe s klejone w rozstawie co 600 mm. Pasy gipsowo-kartonowe powinny po zamontowaniu wyznacza równ paszczyzn. Po zwizaniu zaczynu mocujcego pasy gipsowo-kartonowe do poda przystpuje si do klejenia pyt sposobem opisanym w pkt Monta okadzin z pyt gipsowo-kartonowych na cianach na ruszcie Okadziny wykonywane na ruszcie drewnianym Murowane ciany mona ob pytami gipsowo-kartonowymi, mocowanymi do rusztu drewnianego. aty drewniane, o przekroju 50x25 mm, s mocowane poziomo do poda przy pomocy koków rozporowych. Odlegci midzy listwami s uzalenione od gruboci stosowanej na okadzin pyty. Dla pyt o gr. 9,5 mm 500 mm Dla pyt o gr. 12,5 mm 650 mm yty montuje si, ustawiajc je pionowo. Celem polepszenia wasnoci cieplnych i akustycznych przegrody w przestrze midzy atami wkada si we mineraln. W tym przypadku jednak ruszt musi by wystarczajco odsunity od ciany (grubo weny). Mona to osign przy pomocy podkadek wykonanych z krótkich odcinków listew drewnianych. Ruszt drewniany moe by wykonany równie w innej formie. W tym przypadku wykorzystuje siaty o przekroju 30x50 mm. Mocuje si je do ciany pionowo, przy uyciu specjalnych czników. Rozstaw midzy listwami 600 mm. Elementami czcymi listwy ze cian s strzemiona blaszane typu ES. Tego typu poczenie rusztu z podem jest poczeniem elastycznym, co przyczynia si do tumienia wszelkiego rodzaju dwików przenoszonych przez przegrod. Wciwo ta moe jeszcze zosta podwyszona przez podenie pod strzemiona podkadek z tamy tumicej. Wciwoci tumice przegrody w sposób zdecydowany podnosi te obecno weny mineralnej. Podobnie zwikszeniu umienia sprzyja równie obecno wolnej przestrzeni powietrznej midzy we mineraln a pyt gipsowo-kartonow Okadziny na ruszcie stalowym Ruszt metalowy pod okadziny gipsowo-kartonowe mona wykona na kilka sposobów: przy uyciu profili stosowanych do budowy cian dziaowych, bez kontaktu z osaniancian, z uyciem ciennych profili U o szer. 50 mm, umocowanych do poda uchwytami typu ES, przy uyciu profili sufitowych 60/27, mocowanych do poda elementami czcymi typu ES. 8

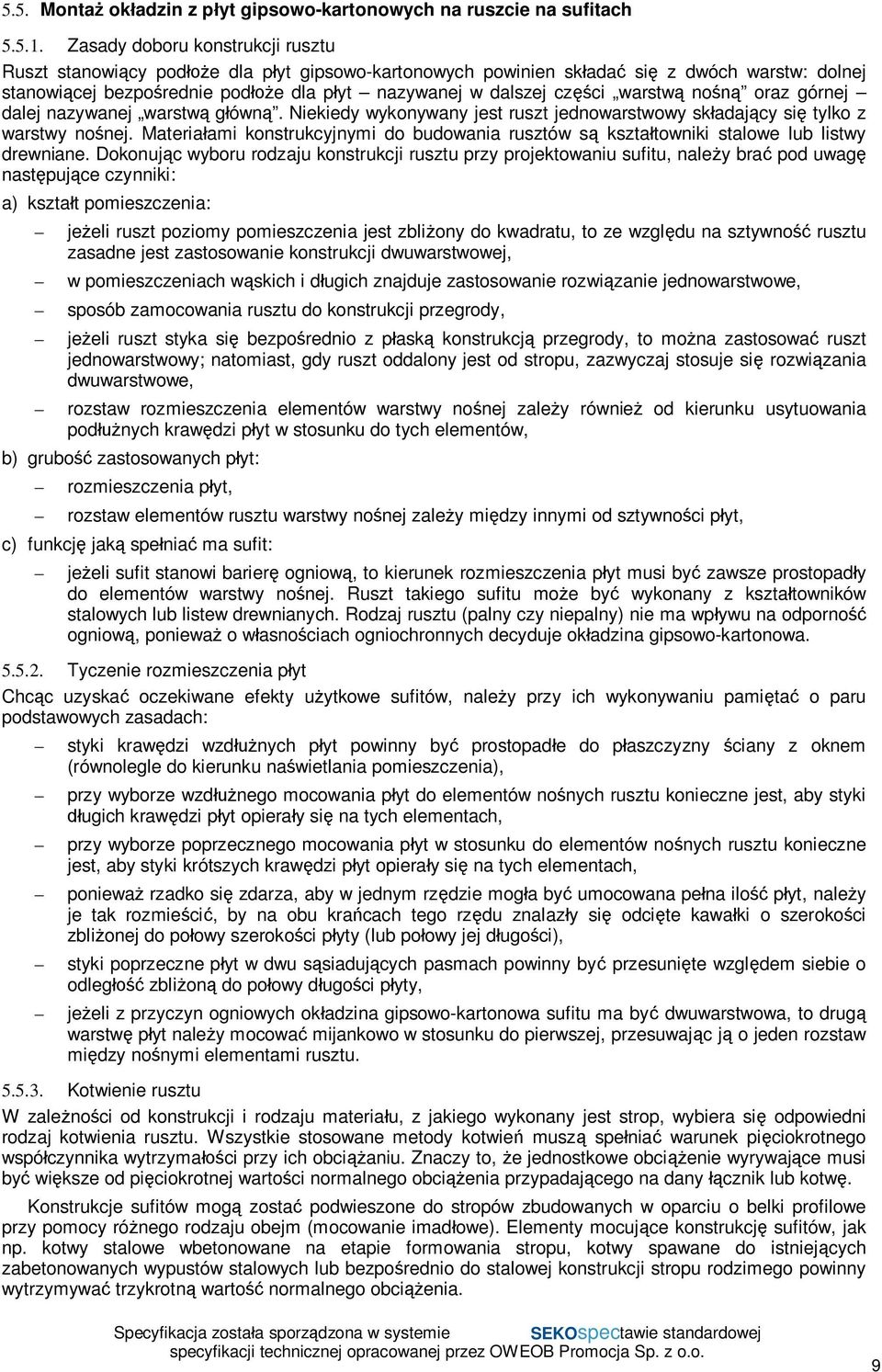

9 5.5. Monta okadzin z pyt gipsowo-kartonowych na ruszcie na sufitach Zasady doboru konstrukcji rusztu Ruszt stanowicy pode dla pyt gipsowo-kartonowych powinien skada si z dwóch warstw: dolnej stanowicej bezporednie pode dla pyt nazywanej w dalszej czci warstw no oraz górnej dalej nazywanej warstw gówn. Niekiedy wykonywany jest ruszt jednowarstwowy skadajcy si tylko z warstwy nonej. Materiaami konstrukcyjnymi do budowania rusztów s ksztatowniki stalowe lub listwy drewniane. Dokonujc wyboru rodzaju konstrukcji rusztu przy projektowaniu sufitu, naley bra pod uwag nastpujce czynniki: a) ksztat pomieszczenia: jeeli ruszt poziomy pomieszczenia jest zbliony do kwadratu, to ze wzgldu na sztywno rusztu zasadne jest zastosowanie konstrukcji dwuwarstwowej, w pomieszczeniach wskich i dugich znajduje zastosowanie rozwizanie jednowarstwowe, sposób zamocowania rusztu do konstrukcji przegrody, jeeli ruszt styka si bezporednio z pask konstrukcj przegrody, to mona zastosowa ruszt jednowarstwowy; natomiast, gdy ruszt oddalony jest od stropu, zazwyczaj stosuje si rozwizania dwuwarstwowe, rozstaw rozmieszczenia elementów warstwy nonej zaley równie od kierunku usytuowania podnych krawdzi pyt w stosunku do tych elementów, b) grubo zastosowanych pyt: rozmieszczenia pyt, rozstaw elementów rusztu warstwy nonej zaley midzy innymi od sztywnoci pyt, c) funkcj jak spenia ma sufit: jeeli sufit stanowi barier ogniow, to kierunek rozmieszczenia pyt musi by zawsze prostopady do elementów warstwy nonej. Ruszt takiego sufitu moe by wykonany z ksztatowników stalowych lub listew drewnianych. Rodzaj rusztu (palny czy niepalny) nie ma wpywu na odporno ogniow, poniewa o wasnociach ogniochronnych decyduje okadzina gipsowo-kartonowa Tyczenie rozmieszczenia pyt Chcc uzyska oczekiwane efekty uytkowe sufitów, naley przy ich wykonywaniu pamita o paru podstawowych zasadach: styki krawdzi wzdnych pyt powinny by prostopade do paszczyzny ciany z oknem (równolegle do kierunku nawietlania pomieszczenia), przy wyborze wzdnego mocowania pyt do elementów nonych rusztu konieczne jest, aby styki ugich krawdzi pyt opieray si na tych elementach, przy wyborze poprzecznego mocowania pyt w stosunku do elementów nonych rusztu konieczne jest, aby styki krótszych krawdzi pyt opieray si na tych elementach, poniewa rzadko si zdarza, aby w jednym rzdzie moga by umocowana pena ilo pyt, naley je tak rozmieci, by na obu kracach tego rzdu znalazy si odcite kawaki o szerokoci zblionej do poowy szerokoci pyty (lub poowy jej dugoci), styki poprzeczne pyt w dwu ssiadujcych pasmach powinny by przesunite wzgldem siebie o odleg zblion do poowy dugoci pyty, jeeli z przyczyn ogniowych okadzina gipsowo-kartonowa sufitu ma by dwuwarstwowa, to drug warstw pyt naley mocowa mijankowo w stosunku do pierwszej, przesuwajc j o jeden rozstaw midzy nonymi elementami rusztu Kotwienie rusztu W zalenoci od konstrukcji i rodzaju materiau, z jakiego wykonany jest strop, wybiera si odpowiedni rodzaj kotwienia rusztu. Wszystkie stosowane metody kotwie musz spenia warunek piciokrotnego wspóczynnika wytrzymaci przy ich obcianiu. Znaczy to, e jednostkowe obcienie wyrywajce musi by wiksze od piciokrotnej wartoci normalnego obcienia przypadajcego na dany cznik lub kotw. Konstrukcje sufitów mog zosta podwieszone do stropów zbudowanych w oparciu o belki profilowe przy pomocy rónego rodzaju obejm (mocowanie imadowe). Elementy mocujce konstrukcj sufitów, jak np. kotwy stalowe wbetonowane na etapie formowania stropu, kotwy spawane do istniejcych zabetonowanych wypustów stalowych lub bezporednio do stalowej konstrukcji stropu rodzimego powinny wytrzymywa trzykrotn warto normalnego obcienia. 9

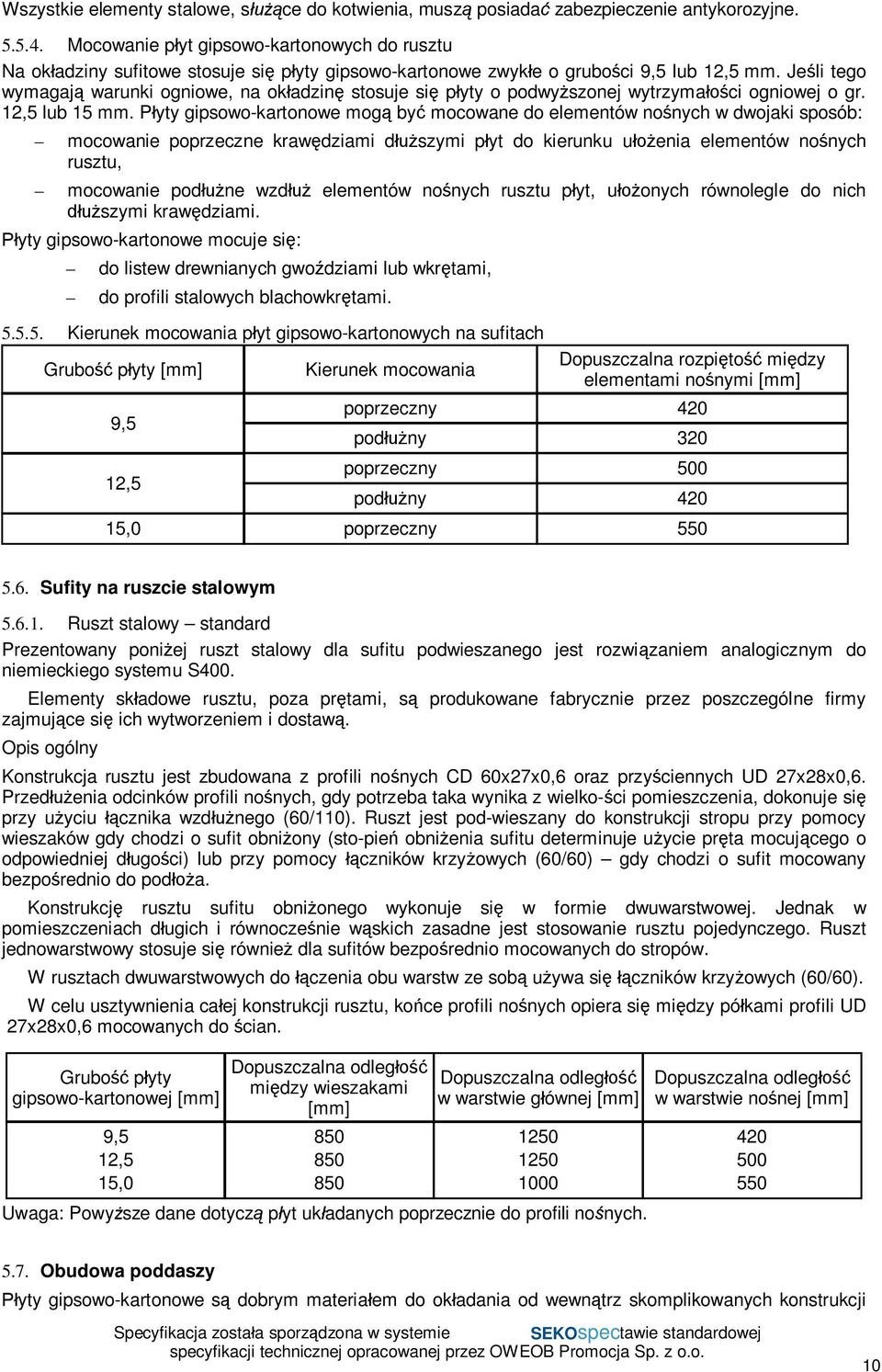

10 Wszystkie elementy stalowe, sce do kotwienia, musz posiada zabezpieczenie antykorozyjne Mocowanie pyt gipsowo-kartonowych do rusztu Na okadziny sufitowe stosuje si pyty gipsowo-kartonowe zwyke o gruboci 9,5 lub 12,5 mm. Jeli tego wymagaj warunki ogniowe, na okadzin stosuje si pyty o podwyszonej wytrzymaci ogniowej o gr. 12,5 lub 15 mm. Pyty gipsowo-kartonowe mog by mocowane do elementów nonych w dwojaki sposób: mocowanie poprzeczne krawdziami dszymi pyt do kierunku uenia elementów nonych rusztu, mocowanie podne wzd elementów nonych rusztu pyt, uonych równolegle do nich szymi krawdziami. yty gipsowo-kartonowe mocuje si: do listew drewnianych gwodziami lub wkrtami, do profili stalowych blachowkrtami Kierunek mocowania pyt gipsowo-kartonowych na sufitach Grubo pyty [mm] 9,5 12,5 Kierunek mocowania Dopuszczalna rozpito midzy elementami nonymi [mm] poprzeczny 420 podny 320 poprzeczny 500 podny ,0 poprzeczny Sufity na ruszcie stalowym Ruszt stalowy standard Prezentowany poniej ruszt stalowy dla sufitu podwieszanego jest rozwizaniem analogicznym do niemieckiego systemu S400. Elementy skadowe rusztu, poza prtami, s produkowane fabrycznie przez poszczególne firmy zajmujce si ich wytworzeniem i dostaw. Opis ogólny Konstrukcja rusztu jest zbudowana z profili nonych CD 60x27x0,6 oraz przyciennych UD 27x28x0,6. Przedenia odcinków profili nonych, gdy potrzeba taka wynika z wielko-ci pomieszczenia, dokonuje si przy uyciu cznika wzdnego (60/110). Ruszt jest pod-wieszany do konstrukcji stropu przy pomocy wieszaków gdy chodzi o sufit obniony (sto-pie obnienia sufitu determinuje uycie prta mocujcego o odpowiedniej dugoci) lub przy pomocy czników krzyowych (60/60) gdy chodzi o sufit mocowany bezporednio do poda. Konstrukcj rusztu sufitu obnionego wykonuje si w formie dwuwarstwowej. Jednak w pomieszczeniach dugich i równoczenie wskich zasadne jest stosowanie rusztu pojedynczego. Ruszt jednowarstwowy stosuje si równie dla sufitów bezporednio mocowanych do stropów. W rusztach dwuwarstwowych do czenia obu warstw ze sob uywa siczników krzyowych (60/60). W celu usztywnienia caej konstrukcji rusztu, koce profili nonych opiera si midzy pókami profili UD 27x28x0,6 mocowanych do cian. Grubo pyty gipsowo-kartonowej [mm] 9,5 12,5 15,0 Dopuszczalna odleg midzy wieszakami [mm] Dopuszczalna odleg w warstwie gównej [mm] Uwaga: Powysze dane dotycz pyt ukadanych poprzecznie do profili nonych. Dopuszczalna odleg w warstwie nonej [mm] Obudowa poddaszy yty gipsowo-kartonowe s dobrym materiaem do okadania od wewntrz skomplikowanych konstrukcji 10

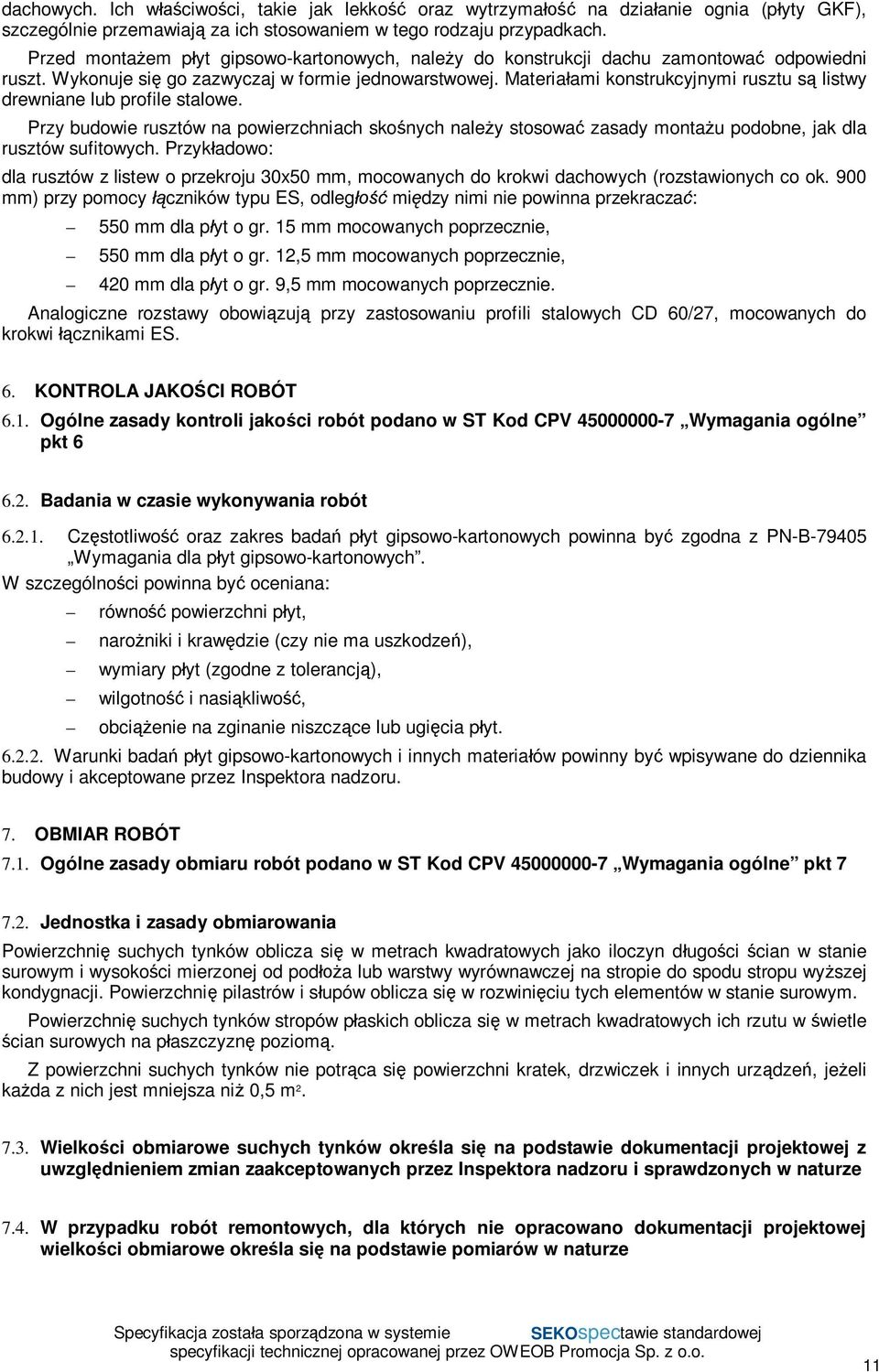

11 dachowych. Ich wciwoci, takie jak lekko oraz wytrzyma na dziaanie ognia (pyty GKF), szczególnie przemawiaj za ich stosowaniem w tego rodzaju przypadkach. Przed montaem pyt gipsowo-kartonowych, naley do konstrukcji dachu zamontowa odpowiedni ruszt. Wykonuje si go zazwyczaj w formie jednowarstwowej. Materiaami konstrukcyjnymi rusztu s listwy drewniane lub profile stalowe. Przy budowie rusztów na powierzchniach skonych naley stosowa zasady montau podobne, jak dla rusztów sufitowych. Przykadowo: dla rusztów z listew o przekroju 30x50 mm, mocowanych do krokwi dachowych (rozstawionych co ok. 900 mm) przy pomocy czników typu ES, odleg midzy nimi nie powinna przekracza: 550 mm dla pyt o gr. 15 mm mocowanych poprzecznie, 550 mm dla pyt o gr. 12,5 mm mocowanych poprzecznie, 420 mm dla pyt o gr. 9,5 mm mocowanych poprzecznie. Analogiczne rozstawy obowizuj przy zastosowaniu profili stalowych CD 60/27, mocowanych do krokwi cznikami ES. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót podano w ST Kod CPV Wymagania ogólne pkt Badania w czasie wykonywania robót Czstotliwo oraz zakres bada pyt gipsowo-kartonowych powinna by zgodna z PN-B Wymagania dla pyt gipsowo-kartonowych. W szczególnoci powinna by oceniana: równo powierzchni pyt, naroniki i krawdzie (czy nie ma uszkodze), wymiary pyt (zgodne z tolerancj), wilgotno i nasikliwo, obcienie na zginanie niszczce lub ugicia pyt Warunki bada pyt gipsowo-kartonowych i innych materiaów powinny by wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót podano w ST Kod CPV Wymagania ogólne pkt Jednostka i zasady obmiarowania Powierzchni suchych tynków oblicza si w metrach kwadratowych jako iloczyn dugoci cian w stanie surowym i wysokoci mierzonej od poda lub warstwy wyrównawczej na stropie do spodu stropu wyszej kondygnacji. Powierzchni pilastrów i supów oblicza si w rozwiniciu tych elementów w stanie surowym. Powierzchni suchych tynków stropów paskich oblicza si w metrach kwadratowych ich rzutu w wietle cian surowych na paszczyzn poziom. Z powierzchni suchych tynków nie potrca si powierzchni kratek, drzwiczek i innych urzdze, jeeli kada z nich jest mniejsza ni 0,5 m Wielkoci obmiarowe suchych tynków okrela si na podstawie dokumentacji projektowej z uwzgldnieniem zmian zaakceptowanych przez Inspektora nadzoru i sprawdzonych w naturze 7.4. W przypadku robót remontowych, dla których nie opracowano dokumentacji projektowej wielkoci obmiarowe okrela si na podstawie pomiarów w naturze 11

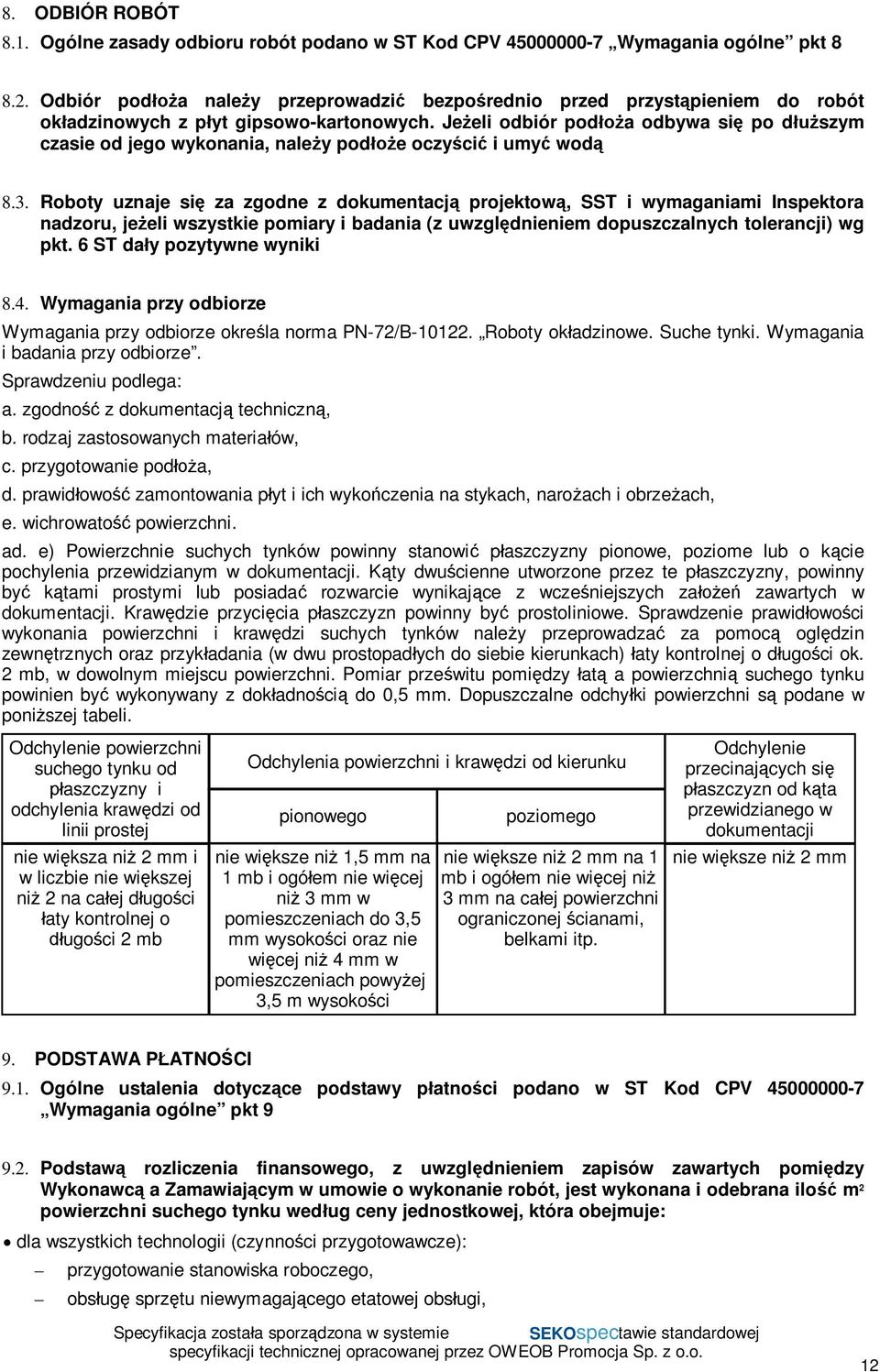

12 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Kod CPV Wymagania ogólne pkt Odbiór poda naley przeprowadzi bezporednio przed przystpieniem do robót okadzinowych z pyt gipsowo-kartonowych. Jeeli odbiór poda odbywa si po dszym czasie od jego wykonania, naley pode oczyci i umy wod 8.3. Roboty uznaje si za zgodne z dokumentacj projektow, SST i wymaganiami Inspektora nadzoru, jeeli wszystkie pomiary i badania (z uwzgldnieniem dopuszczalnych tolerancji) wg pkt. 6 ST day pozytywne wyniki 8.4. Wymagania przy odbiorze Wymagania przy odbiorze okrela norma PN-72/B Roboty okadzinowe. Suche tynki. Wymagania i badania przy odbiorze. Sprawdzeniu podlega: a. zgodno z dokumentacj techniczn, b. rodzaj zastosowanych materiaów, c. przygotowanie poda, d. prawidowo zamontowania pyt i ich wykoczenia na stykach, naroach i obrzeach, e. wichrowato powierzchni. ad. e) Powierzchnie suchych tynków powinny stanowi paszczyzny pionowe, poziome lub o kcie pochylenia przewidzianym w dokumentacji. Kty dwucienne utworzone przez te paszczyzny, powinny by ktami prostymi lub posiada rozwarcie wynikajce z wczeniejszych za zawartych w dokumentacji. Krawdzie przycicia paszczyzn powinny by prostoliniowe. Sprawdzenie prawidowoci wykonania powierzchni i krawdzi suchych tynków naley przeprowadza za pomoc ogldzin zewntrznych oraz przykadania (w dwu prostopadych do siebie kierunkach) aty kontrolnej o dugoci ok. 2 mb, w dowolnym miejscu powierzchni. Pomiar przewitu pomidzy at a powierzchni suchego tynku powinien by wykonywany z dokadnoci do 0,5 mm. Dopuszczalne odchyki powierzchni s podane w poniszej tabeli. Odchylenie powierzchni suchego tynku od aszczyzny i odchylenia krawdzi od linii prostej nie wiksza ni 2 mm i w liczbie nie wikszej ni 2 na caej dugoci aty kontrolnej o ugoci 2 mb Odchylenia powierzchni i krawdzi od kierunku pionowego nie wiksze ni 1,5 mm na 1 mb i ogóem nie wicej ni 3 mm w pomieszczeniach do 3,5 mm wysokoci oraz nie wicej ni 4 mm w pomieszczeniach powyej 3,5 m wysokoci poziomego nie wiksze ni 2 mm na 1 mb i ogóem nie wicej ni 3 mm na caej powierzchni ograniczonej cianami, belkami itp. Odchylenie przecinajcych si aszczyzn od kta przewidzianego w dokumentacji nie wiksze ni 2 mm 9. PODSTAWA PATNOCI 9.1. Ogólne ustalenia dotyczce podstawy patnoci podano w ST Kod CPV Wymagania ogólne pkt Podstaw rozliczenia finansowego, z uwzgldnieniem zapisów zawartych pomidzy Wykonawc a Zamawiajcym w umowie o wykonanie robót, jest wykonana i odebrana ilo m 2 powierzchni suchego tynku wedug ceny jednostkowej, która obejmuje: dla wszystkich technologii (czynnoci przygotowawcze): przygotowanie stanowiska roboczego, obsug sprztu niewymagajcego etatowej obsugi, 12

13 ustawienie i rozbiórk rusztowa, o wysokoci do 4 m, przygotowanie poda, obsadzenie kratek wentylacyjnych i innych drobnych elementów, oczyszczenie miejsca pracy z resztek materiaów, dla wykonania okadzin z pyt gipsowo-kartonowych: a) na cianach murowanych przygotowanie zaprawy z gipsu szpachlowego, przygotowanie kleju gipsowego, przyklejenie pasków z pyt gipsowo-kartonowych do poda, przyklejenie pyt do poda wraz z przyciciem i dopasowaniem, b) na rusztach z listew drewnianych przymocowanie pyt do gotowego rusztu za pomoc gwodzi lub wkrtów wraz z przyciciem i dopasowaniem, c) na rusztach z ksztatowników metalowych przymocowanie pyt do gotowego rusztu za pomoc wkrtów wraz z przyciciem i dopasowaniem, dla wszystkich technologii (czynnoci wykoczeniowe): przygotowanie zaprawy z gipsu szpachlowego do wyrównania powierzchni okadzin, szpachlowanie pocze i styków pyt ze cianami i stropami, zabezpieczenie spoin ta papierow, szpachlowanie i cyklinowanie wykoczeniowe. 10. PRZEPISY ZWIZANE Normy PN-72/B Roboty okadzinowe. Suche tynki. Wymagania i badania przy odbiorze. PN-B Wymagania dla pyt gipsowo-kartonowych. PN-93/B Odporno ogniowa. PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatnoci wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. Norma ISO (Seria 9000, 9001, 9002, 9003 i 9004) Normy dotyczce systemów zapewnienia jakoci i zarzdzania systemami zapewnienia jakoci Inne dokumenty i instrukcje Informator o montau pyt gipsowo-kartonowych, cian dziaowych, okadzin ciennych i sufitów podwieszanych oraz do rozbudowy poddaszy BPB Rigips Polska-Stawiany Sp. z o.o., Szarbków 73, Piczów. Informator-Poradnik Zastosowanie pyt gipsowo-kartonowych w budownictwie wydanie IV Kraków 1996 r. 13
