1 System AC-62 IX, Instrukcja montazu Assembly instructions AC-195

2 W celu zachowania swoich właciwoci eksploatacyjnych okna i drzwi aluminiowe powinny by prawidłowo wbudowane i zamontowane w cian budynku. Podczas wbudowywania i montau naley przestrzega przepisów i zasad dotyczcych osadzania drzwi wydanych przez producenta. Wbudowanie elementu stolarki aluminiowej składa si z nastpujcych czynnoci: przygotowanie otworu w cianie budynku, ustawienie i zamocowanie elementu w murze, wykonanie regulacji oku, uszczelnienie szczeliny midzy ocieem, a ocienic. W trakcie przygotowywania otworu w murze naley zwróci uwag, aby kty otworu miały 90, a przektne nie powinny si róni o wicej ni 1 cm. Wymiary otworu w murze naley dobra wg nastpujcych zasad: okno i witryna stała: szeroko otworu o 2-3 cm wiksza od szerokoci ocienicy, a wysoko o 5-6 cm wiksza ni wymiar zewntrzny ocienicy aluminiowej okiennej. drzwi zewntrzne: szeroko otworu o 2-3 cm wiksza od szerokoci ocienicy, a wysoko o 1-2 cm wiksza ni wymiar zewntrzny ocienicy aluminiowej drzwiowej. Szczegółowe wymiary otworu ocienicowego pokazano w tabelach 1-6. Wszystkie powierzchnie wewntrzne otworu powinny by gładkie, a jego dolna powierzchnia powinna zapewnia stabilne oparcie dla okna lub drzwi. Wbudowanie okna lub drzwi powinno odbywa si zgodnie z zasadami przyjtymi dla danej technologii budynku. Umieszczenie ocienicy okiennej lub drzwiowej wzgldem ciany w zalenoci od ukształtowania ociey oraz rodzaju ciany pokazano na rys Ocienice naley osadzi tak, aby siły z budowli nie były przenoszone na stojaki i nadproe ocienicy. Rama okienna lub drzwiowa moe przejmowa tylko siły powstajce podczas uytkowania skrzydła okiennego lub drzwiowego. Podczas montau profile powinny by oklejone tam zabezpieczajc. W celu ułatwienia ustawienia konstrukcji aluminiowej w trakcie jej osadzania naley zdj skrzydła i posługiwa si sam ram. Do prawidłowego ustawienia ocienicy w ocieu stosowa kliny podpierajce i dystansowe wykonane z AC-196

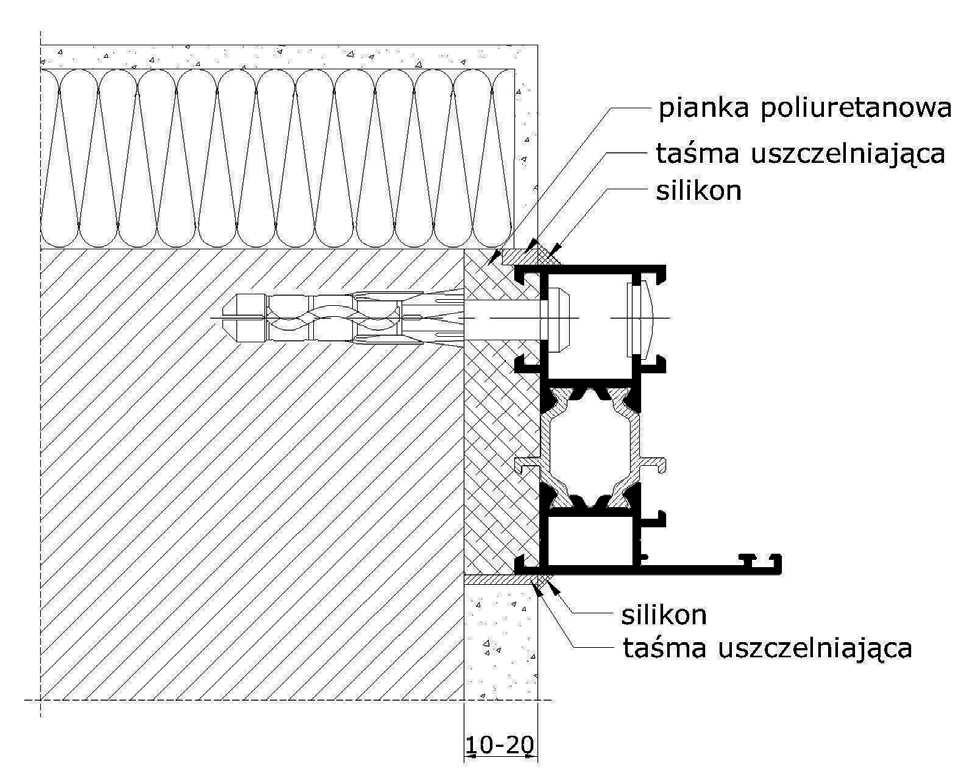

3 twardego drewna. Kliny i podkładki umieci tak, aby ram przed zamocowaniem mona swobodnie ustawi nie powodujc odkształce i zwichrowa. Podczas osadzania ocienic naley dokładnie ustawi w taki sposób, aby była zapewniona prostopadło stojaków z nadproem. Odchyłki kta prostego naley okreli poprzez pomiar dwóch przektnych w wietle ocienicy. Rónica długoci przektnych nie powinna by wiksza ni 3 mm. Ocienica powinna by tak ustawiona aby odchyłka od pionu górnych naronych punktów ocienicy od dolnych punktów ocienicy nie przekraczała 2 mm. Wichrowato zabudowanej ocienicy od płaszczyzny odniesienia przyłoonych do 3 punktów naronych ocienicy nie moe przekracza 2 mm. Zaklinowa ram we właciwym połoeniu. AC-62 Okno lub drzwi mog by montowane do konstrukcji budynku na dwa sposoby. Pierwszy z nich to bezporednie mocowanie elementu złczami rozporowymi do muru (lub wkrtami M8 do konstrukcji metalowych lub do stalowych marek osadzonych w ocieu) poprzez otwory wykonane przez komor wewntrzn profilu ocienicy. Przykład mocowania sposobem bezporednim przedstawiono na rysunku 1. Przykład mocowania ocienic sposobem bezporednim Rysunek 1 Drugi sposób to mocowanie porednie za pomoc kotew i złczy rozporowych. Kotwy powinny by wykonane ze stali ocynkowanej przykrcane s do ocienicy wkrtami ze stali nierdzewnej lub ocynkowanej przed usytuowaniem elementu wbudowywanego w murze. Przykład mocowania sposobem porednim przedstawiono na rysunku 2. AC-197

4 Przykład mocowania ocienic sposobem porednim Rysunek 2 Do montau naley uywa złczy rozporowych, które posiadaj odpowiednie zgodne z obowizujcymi przepisami, dokumenty dopuszczajce je do obrotu i stosowania. Długo i rednic kołka rozporowego naley dostosowa do przenoszonych obcie i materiału ociea. Punkty mocowania naley rozmieci zgodnie z rys. 3, zwracajc uwag aby stosowa co najmniej dwa kołki rozporowe po kadej stronie i umieszcza mocowanie na wysokoci kadego zawiasu. Podczas wiercenia otworów zachowa odpowiedni odległo od brzegów muru, aby nie spowodowa odprynicia jego krawdzi. Ocienic naley dokrci poprzez tworzywowe lub aluminiowe podkładki dystansowe wsunite w szczelin pomidzy ocienic a ociee w miejscach kotwienia. Ilo podkładek powinna by tak dobrana aby dokrcenie rub czy wkrtów nie spowodowało deformacji ocienicy. AC-198 Szczelin pomidzy ocienic a ocieem naley wypełni piank poliuretanow, piank montaow itp. Wszystkie materiały izolacyjne i uszczelniajce naley stosowa zgodnie z zaleceniami producenta. Przed wypełnieniem stojaki ocienicy naley zabezpieczy przed deformacj. Wyprawki murarskie zaleca si aby były wykonane zapraw cementowo-wapienn. Po zakoczeniu montau i wykonaniu obróbek wykaczajcych naley usun tam zabezpieczajc profile.

5 Rozmieszczenie punktów mocujcych ocienic Rysunek 3 Rozmieszczenie podkładek szklarskich (nośnych i dystansowych) Podkładka nośna - przenosi ciężar szyby na ramę lub skrzydło Podkładka dystansowa - ustala położenie szyby i zabezpiecza przed przemieszczaniem się szyby AC-199

6 Przekrój pionowy. Przykład montau ocienicy okiennej Rysunek 4 Po osadzeniu ocienicy w ocieu ciany i zawieszeniu skrzydła naley sprawdzi prawidłowo jego działania. Otwieranie i zamykanie powinno si odbywa bez adnych oporów, zaci czy zatar. Klamka powinna swobodnie uruchamia zapadk zamka w drzwiach lub okucie obwiedniowe w oknie. Swobodny obrót klucza we wkładce bbenkowej w czasie gdy skrzydło utrzymywane jest zapadk w połoeniu zamknitym, powinien powodowa wysuwanie i wsuwanie zasuwek zamka. W przypadku stwierdzenia jakichkolwiek uszkodze powłoki ochronno-dekoracyjnej naley dokona odpowiednich wyprawek malarskich. Po osadzeniu ocienicy, wszystkie otwory zaczepowe do zapadki, zasuwki / zasuwek zamka lub zasuwnic naley oczyci od zanieczyszcze pochodzcych z prac budowlanych. Wymiary ociey So i Ho wg rysunków od 5 do 9 oraz tablic od 1 i 6. AC-200

7 Przekrój poziomy / pionowy. Okno z ocienic z kształtownika Wymiary wg tablicy 51 i i 62 Rysunek 95 1 W wietle S [mm] Szeroko ocienicy Całkowita Sz [mm] Szeroko ociea So [mm] Wysoko ocienicy Wysoko ociea W wietle Całkowita HS [mm] HSz [mm] HSo [mm] AC-201

8 Przekrój pionowy. Drzwi bezprogowe z ocienic z Przekrój pionowy. Drzwi progowe z ocienic z kształtownika Wymiary wg tablicy 23 kształtownika Wymiary wg tablicy 34 Rysunek 6 Rysunek 7 AC-202

9 3 W wietle H [mm] Wysoko ocienicy Całkowita Hz [mm] Wysoko ociea Ho [mm] AC-62 4 W wietle H [mm] Wysoko ocienicy Całkowita Hz [mm] Wysoko ociea Ho [mm] Przekrój poziomy. Drzwi z ocienic z kształtownika Wymiary wg tablicy 45 Rysunek 8 5 W wietle S [mm] Szeroko ocienicy Całkowita Sz [mm] Szeroko ociea So [mm] AC-203

10 Przekrój poziomy. Drzwi z ocienic z kształtownika Wymiary wg tablicy 16 Rysunek 59 6 W wietle S [mm] Szeroko ocienicy Całkowita Sz [mm] Szeroko ociea So [mm] AC-204
