1 Proflex Dziękujemy, że wybrałeś najlepszą z drewnianych nawierzchni sportowych firmy Tarkett. Mamy nadzieję, że ten system będzie dawał Ci satysfakcję każdego dnia. UWAGA Drewno, jako naturalny, żywy materiał, pracuje, kurczy się w warunkach suchych i pęcznieje przy wysokiej wilgotności względnej. W miejscach, gdzie drewno przez dłuższy czas podlegało działaniu wysokiej lub niskiej RH, może wystąpić jego uszkodzenie. Dlatego ważne jest, aby RH w pomieszczeniu utrzymywała się w granicach 40-60%. Aby zagwarantować klientowi najlepszą funkcjonalność produktu, należy postępować zgodnie z niniejszą instrukcją. W przeciwnym razie Tarkett Sports nie ponosi odpowiedzialności za uszkodzenia po instalacji. Zastosowanie produktu do celów innych, niż określone w warunkach użytkowania należy wcześniej uzgodnić z firmą Tarkett. Aby uzyskać dodatkowe informacje i porady, skontaktuj się ze swoim sprzedawcą. I Warunki przed montażem I.1 Nierówność podłoża Zgodnie z normą EN , wszelkie nierówności nie mogą przekraczać 6 mm, pod 3m łatą. Przed montażem jakiejkolwiek części systemu Proflex, upewnij się, że jest ona zgodna z niniejszą normą. 3 m łata I.2 Zawartość wody w podłożu Według normy NF P / 3.6.2, podczas montażu systemu współczynnik wilgoci w wylewce nie może przekraczać 2%. Przeczytaj poniższe zalecenia, aby zagwarantować idealny montaż. Beton Anhydryt zawartość wilgoci <2% zawartość wilgoci Powłoka bitumiczna (zawartość wilgoci < 2%) Asfalt (zawartość wilgoci < 2%)

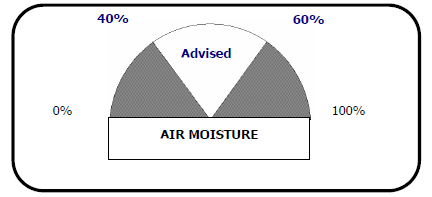

2 I.3 Warunki atmosferyczne Produkty drewniane muszą być przechowywane na klinach, w suchym, ogrzewanym pomieszczeniu między 15 a 20 C, co oznacza konieczność ochrony. Nie wolno otwierać opakowań produktów drewnianych przed montażem dłużej niż 30min. Temperatura pomieszczenia dla systemu Proflex i Reflex powinna wynosić między 15, a 20 C. Właściwa temperatura powinna być na tyle wystarczająca, aby nie powodowała kondensacji szkodliwej dla parkietu (aby uniknąć osiągnięcia punktu rosy). Wilgotność względna musi wynosić między 40 a 60%. Zalecan a WILGOTNOŚĆ II Montaż podkładu II.1 Tarfilm Połóż pierwszy arkusz na podłożu. Drugi arkusz powinien zachodzić 20 cm na poprzedni. Następnie sklej taśmą oba arkusze. Nie zapomnij zostawić 10 cm folii Tarfilm wzdłuż brzegów przy ścianach. Pamiętaj, że na wylewkę asfaltową lub inne podłoże o podwyższonym ryzyku zabrudzenia lub wysokiej zawartości wilgoci należy nałożyć drugą warstwę, prostopadle do poprzedniej. II.2 Tarfoam W przypadku systemu Proflex piankę Tarfoam należy rozwijać w poprzek sali.

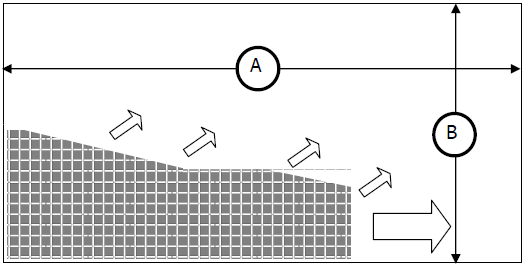

3 IV System podwójnych legarów Proflex M IV.1 Instrukcje montażu IV.1.1 Pierwszy legar Pierwszą listwę Proflex M kładzie się na piance w kierunku wzdłuż sali. Legarów nie należy montować bliżej, niż 5 cm od ściany. Zwiększa to elastyczność krawędzi posadzki. Widok z przodu Widok z boku Ułóż pierwszą listwę na piance IV.1.2 Legar centralny Za pomocą specjalnego narzędzia ustaw legary w odpowiednich odstępach, połóż na piance 10 legarów, na przemian krótki (pół legara) i normalny legar według poniższego schematu. Włóż w pióro gumową podkładkę. Następnie umieść kolejny legar na podkładce. Radzimy zakończyć montaż pierwszego rzędu legarów przed zakończeniem szerokości hali. szerokość hali Pierwszy skończony Długość hali Proflex M ogólny widok montażu

4 IV.1.3 Ostatni rząd listew Jeśli odległość ostatniego legara przekracza 5 cm, należy ułożyć na piance dodatkowy legar, aby podeprzeć koniec posadzki. Będzie potrzebna kwadratowa listwa 60x32 mm. Listwa 60x32 W poprzek sali Listwa 60x32 Wzdłuż sali IV.2 Podsumowanie Dylatacja 0,08% x długość min. 30 mm Dylatacja 0,15% x szerokość min. 30 mm

5 VI. Mocowanie desek VI.1 Informacje ogólne Deski podłogi należy mocować do listew za pomocą 50 mm gwoździ lub agrafek. Przymocuj deskę do listwy przez pióro. Umieść agrafki na końcu pióra i wstrzel ukośnie (pod kątem około 30 C) do deski (patrz poniższy schemat). Listwa (w poprzek) Agrafki lub gwoździe Drewniane deski podłogi są zawsze mocowane na min trzech legarach. Zacznij montować pierwsze trzy rzędy posadzki od całej deski. Te 3 deski trzeba przykleić na legary. Deski należy montować naprzemiennie; najłatwiej w ten sposób zagwarantować, że wszystkie krótkie krawędzie opierają się na legarze. 3 nowe deski Rozmieszczenie krótkich boków w Proflex Rysunek pokazuje wyraźnie, gdzie należy montować krawędzie.

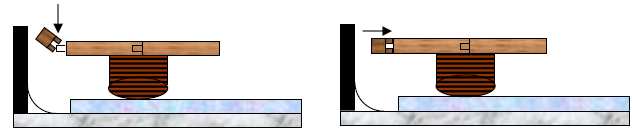

6 VI.2 Ostatnia deska posadzki Każda powierzchnia ma specyficzne wymiary. Dlatego ostatnia deska jest zazwyczaj niepełna. zmierz Na przykład, jeśli sala ma 20 m szerokości i zostało 4,5 cm do ściany, należy założyć następującą dylatację: 0,15% x 20 = 3 cm. Dlatego należy odciąć 1,5 cm z szerokości deski i ułożyć w następujący sposób: Klej do drewna Po 10 minutach Nałóż szybko warstwę kleju. Gdy widać kilka kropli kleju, należy włożyć deskę do pióra. Najpierw nałóż wpust pod kątem 45 na pióro i wciśnij jak najmocniej Następnie za pomocą specjalnego narzędzia i młotka wbij, tak jak normalną deskę, ostatni rząd posadzki.

7 Mocowanie dekli podłogowych Zaznacz położenie dekla podłogowego Zaznacz położenie na piance. Najważniejsze jest naniesienie środka. Potem narysuj okrąg o średnicy 21 cm. Po naniesieniu wpustu podłogowego, zamontuj legar na piance (1). Na obszarze wpustu należy wyciąć legar (2). (1) Zaznacz wpust podłogowy (2) Wytnij legar wokół wpustu Wytnij legar W miejscu montażu wpustu podłogowego wytnij legar wokół zaznaczenia. Miejsce to będzie słabym punktem, który należy wzmocnić. Każda deska posadzki musi być podparta. Legar dodatkowy

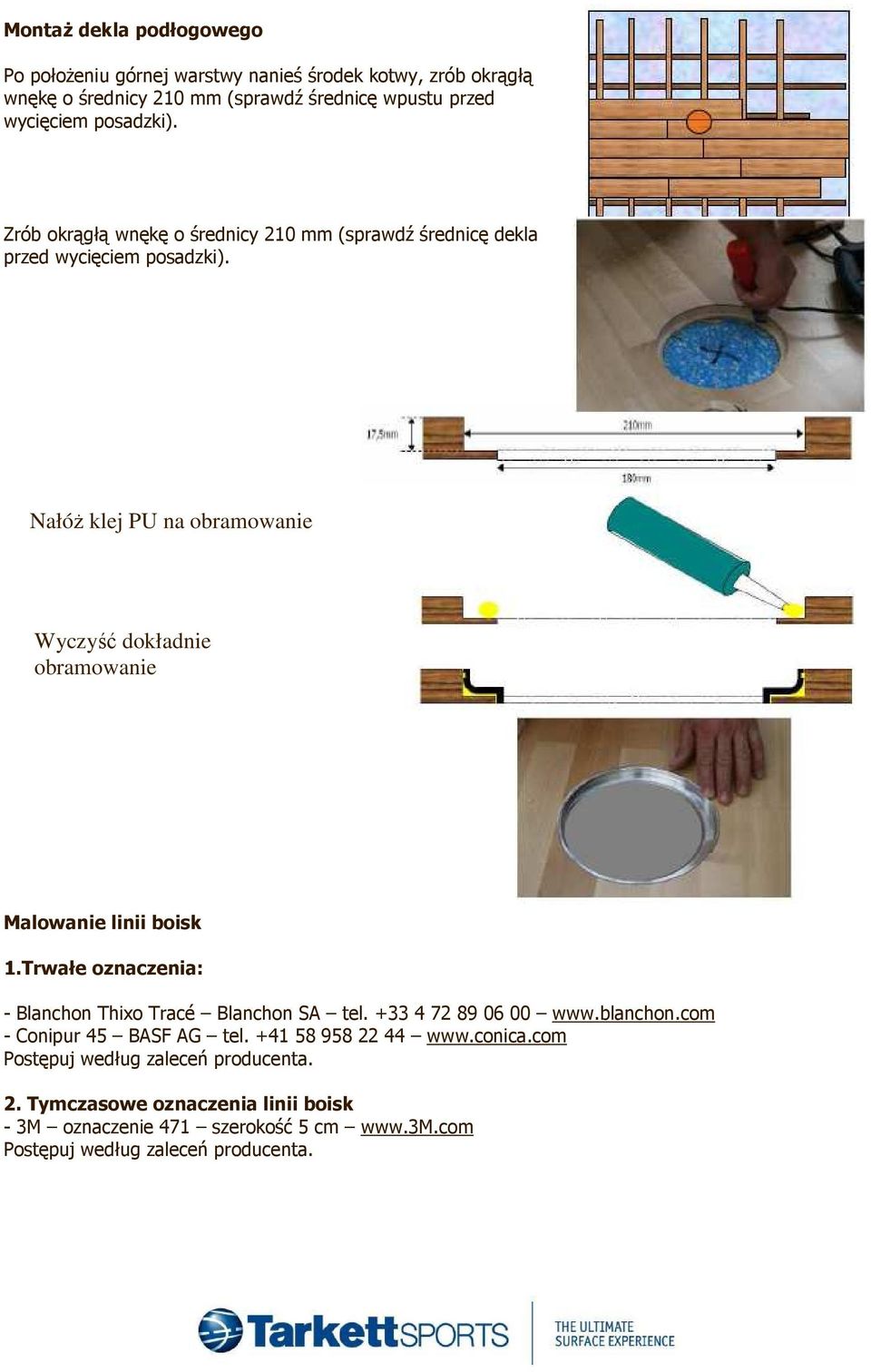

8 Montaż dekla podłogowego Po położeniu górnej warstwy nanieś środek kotwy, zrób okrągłą wnękę o średnicy 210 mm (sprawdź średnicę wpustu przed wycięciem posadzki). Zrób okrągłą wnękę o średnicy 210 mm (sprawdź średnicę dekla przed wycięciem posadzki). Nałóż klej PU na obramowanie Wyczyść dokładnie obramowanie Malowanie linii boisk 1.Trwałe oznaczenia: - Blanchon Thixo Tracé Blanchon SA tel Conipur 45 BASF AG tel Postępuj według zaleceń producenta. 2. Tymczasowe oznaczenia linii boisk - 3M oznaczenie 471 szerokość 5 cm Postępuj według zaleceń producenta.
