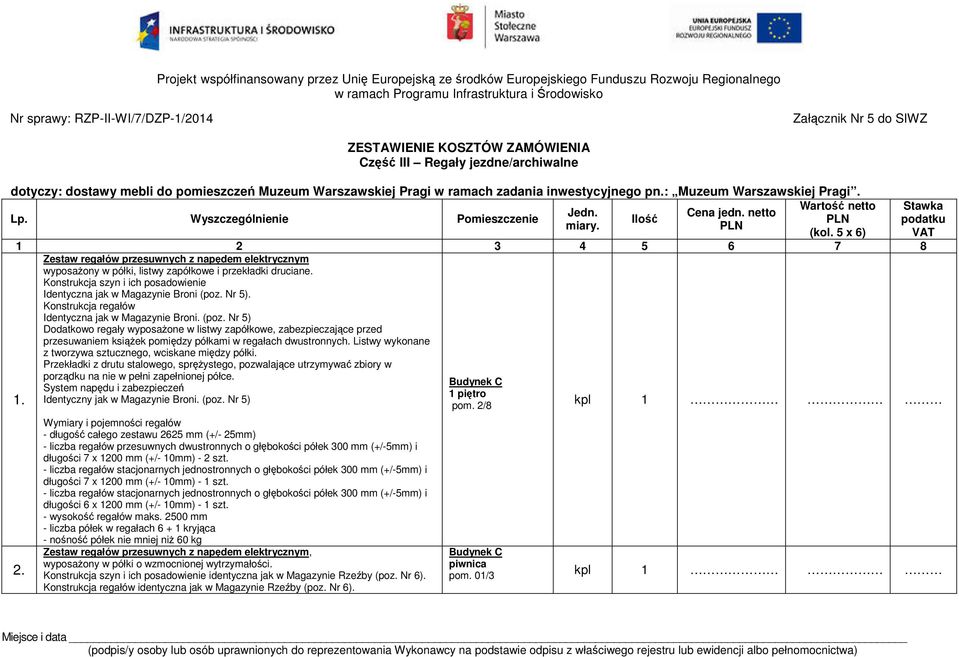

1 Projekt współfinansowany przez Uni Europejsk ze rodków Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Infrastruktura i rodowisko Nr sprawy: RZP-II-WI/7/DZP-1/2014 Załcznik Nr 5 do SIWZ ZESTAWIENIE KOSZTÓW ZAMÓWIENIA Cz III Regały jezdne/archiwalne dotyczy: dostawy mebli do pomieszcze Muzeum Warszawskiej Pragi w ramach zadania inwestycyjnego pn.: Muzeum Warszawskiej Pragi. Warto netto Jedn. Cena jedn. netto Lp. Wyszczególnienie Pomieszczenie Ilo PLN miary. PLN (kol. 5 x 6) 1. Stawka podatku VAT Zestaw regałów przesuwnych z napdem elektrycznym wyposaony w półki, listwy zapółkowe i przekładki druciane. Identyczna jak w Magazynie Broni (poz. Nr 5). Identyczna jak w Magazynie Broni. (poz. Nr 5) Dodatkowo regały wyposaone w listwy zapółkowe, zabezpieczajce przed przesuwaniem ksiek pomidzy półkami w regałach dwustronnych. Listwy wykonane z tworzywa sztucznego, wciskane midzy półki. Przekładki z drutu stalowego, sprystego, pozwalajce utrzymywa zbiory w porzdku na nie w pełni zapełnionej półce. 1 pitro Identyczny jak w Magazynie Broni. (poz. Nr 5) pom. 2/8 kpl długo całego zestawu 2625 mm (+/- 25mm) - liczba regałów przesuwnych dwustronnych o głbokoci półek 300 mm (+/-5mm) i długoci 7 x 1200 mm (+/- 10mm) - 2 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 300 mm (+/-5mm) i długoci 7 x 1200 mm (+/- 10mm) - 1 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 300 mm (+/-5mm) i długoci 6 x 1200 mm (+/- 10mm) - 1 szt. - wysoko regałów maks mm - liczba półek w regałach kryjca - nono półek nie mniej ni 60 kg identyczna jak w Magazynie Rzeby (poz. Nr 6). identyczna jak w Magazynie Rzeby (poz. Nr 6). pom. 01/3 kpl 1

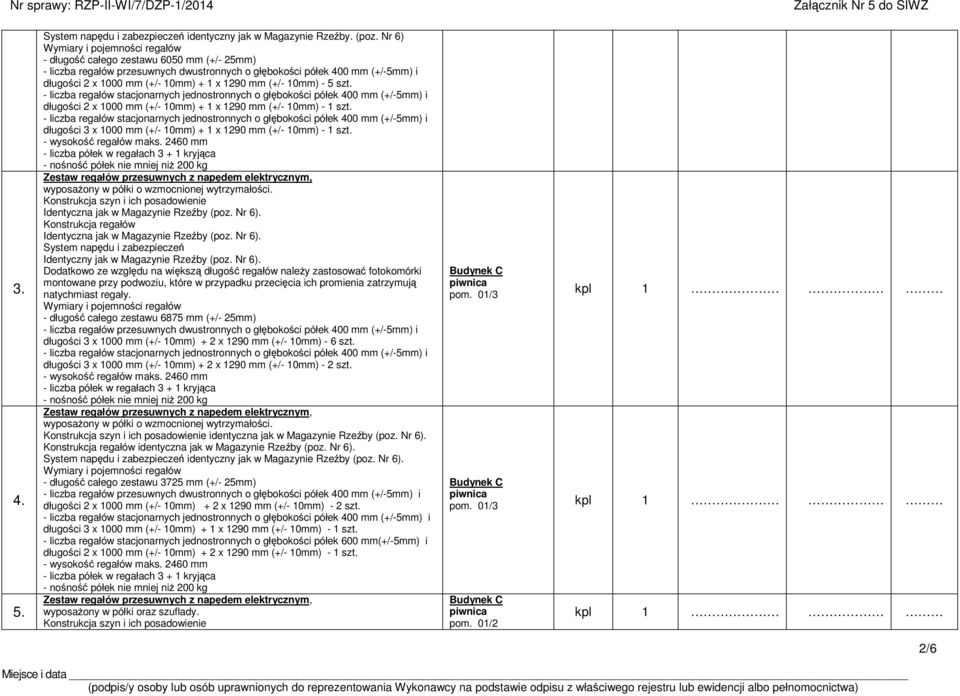

2 identyczny jak w Magazynie Rzeby. (poz. Nr 6) - długo całego zestawu 6050 mm (+/- 25mm) długoci 2 x 1000 mm (+/- 10mm) + 1 x 1290 mm (+/- 10mm) - 5 szt. długoci 2 x 1000 mm (+/- 10mm) + 1 x 1290 mm (+/- 10mm) - 1 szt. długoci 3 x 1000 mm (+/- 10mm) + 1 x 1290 mm (+/- 10mm) - 1 szt. - wysoko regałów maks mm - liczba półek w regałach kryjca - nono półek nie mniej ni 200 kg Identyczna jak w Magazynie Rzeby (poz. Nr 6). Identyczna jak w Magazynie Rzeby (poz. Nr 6). Identyczny jak w Magazynie Rzeby (poz. Nr 6). Dodatkowo ze wzgldu na wiksz długo regałów naley zastosowa fotokomórki montowane przy podwoziu, które w przypadku przecicia ich promienia zatrzymuj natychmiast regały. - długo całego zestawu 6875 mm (+/- 25mm) długoci 3 x 1000 mm (+/- 10mm) + 2 x 1290 mm (+/- 10mm) - 6 szt. długoci 3 x 1000 mm (+/- 10mm) + 2 x 1290 mm (+/- 10mm) - 2 szt. - wysoko regałów maks mm - liczba półek w regałach kryjca - nono półek nie mniej ni 200 kg identyczna jak w Magazynie Rzeby (poz. Nr 6). identyczna jak w Magazynie Rzeby (poz. Nr 6). identyczny jak w Magazynie Rzeby (poz. Nr 6). - długo całego zestawu 3725 mm (+/- 25mm) długoci 2 x 1000 mm (+/- 10mm) + 2 x 1290 mm (+/- 10mm) - 2 szt. długoci 3 x 1000 mm (+/- 10mm) + 1 x 1290 mm (+/- 10mm) - 1 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 600 mm(+/-5mm) i długoci 2 x 1000 mm (+/- 10mm) + 2 x 1290 mm (+/- 10mm) - 1 szt. - wysoko regałów maks mm - liczba półek w regałach kryjca - nono półek nie mniej ni 200 kg wyposaony w półki oraz szuflady. pom. 01/3 kpl 1 pom. 01/3 kpl 1 pom. 01/2 kpl 1 2/6

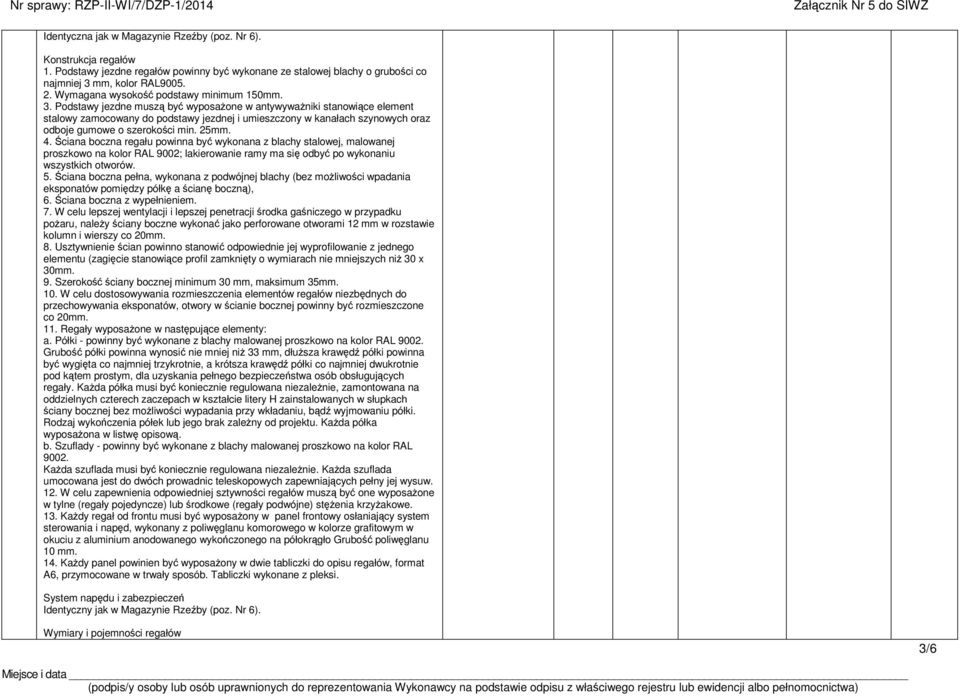

3 Identyczna jak w Magazynie Rzeby (poz. Nr 6). 1. Podstawy jezdne regałów powinny by wykonane ze stalowej blachy o gruboci co najmniej 3 mm, kolor RAL Wymagana wysoko podstawy minimum 150mm. 3. Podstawy jezdne musz by wyposaone w antywywaniki stanowice element stalowy zamocowany do podstawy jezdnej i umieszczony w kanałach szynowych oraz odboje gumowe o szerokoci min. 25mm. 4. ciana boczna regału powinna by wykonana z blachy stalowej, malowanej proszkowo na kolor RAL 9002; lakierowanie ramy ma si odby po wykonaniu wszystkich otworów. 5. ciana boczna pełna, wykonana z podwójnej blachy (bez moliwoci wpadania eksponatów pomidzy półk a cian boczn), 6. ciana boczna z wypełnieniem. 7. W celu lepszej wentylacji i lepszej penetracji rodka ganiczego w przypadku poaru, naley ciany boczne wykona jako perforowane otworami 12 mm w rozstawie kolumn i wierszy co 20mm. 8. Usztywnienie cian powinno stanowi odpowiednie jej wyprofilowanie z jednego elementu (zagicie stanowice profil zamknity o wymiarach nie mniejszych ni 30 x 30mm. 9. Szeroko ciany bocznej minimum 30 mm, maksimum 35mm. 10. W celu dostosowywania rozmieszczenia elementów regałów niezbdnych do przechowywania eksponatów, otwory w cianie bocznej powinny by rozmieszczone co 20mm. 11. Regały wyposaone w nastpujce elementy: a. Półki - powinny by wykonane z blachy malowanej proszkowo na kolor RAL Grubo półki powinna wynosi nie mniej ni 33 mm, dłusza krawd półki powinna by wygita co najmniej trzykrotnie, a krótsza krawd półki co najmniej dwukrotnie pod ktem prostym, dla uzyskania pełnego bezpieczestwa osób obsługujcych regały. Kada półka musi by koniecznie regulowana niezalenie, zamontowana na oddzielnych czterech zaczepach w kształcie litery H zainstalowanych w słupkach ciany bocznej bez moliwoci wypadania przy wkładaniu, bd wyjmowaniu półki. Rodzaj wykoczenia półek lub jego brak zaleny od projektu. Kada półka wyposaona w listw opisow. b. Szuflady - powinny by wykonane z blachy malowanej proszkowo na kolor RAL Kada szuflada musi by koniecznie regulowana niezalenie. Kada szuflada umocowana jest do dwóch prowadnic teleskopowych zapewniajcych pełny jej wysuw. 12. W celu zapewnienia odpowiedniej sztywnoci regałów musz by one wyposaone w tylne (regały pojedyncze) lub rodkowe (regały podwójne) stenia krzyakowe. 13. Kady regał od frontu musi by wyposaony w panel frontowy osłaniajcy system sterowania i napd, wykonany z poliwglanu komorowego w kolorze grafitowym w okuciu z aluminium anodowanego wykoczonego na półokrgło Grubo poliwglanu 10 mm. 14. Kady panel powinien by wyposaony w dwie tabliczki do opisu regałów, format A6, przymocowane w trwały sposób. Tabliczki wykonane z pleksi. Identyczny jak w Magazynie Rzeby (poz. Nr 6). 3/6

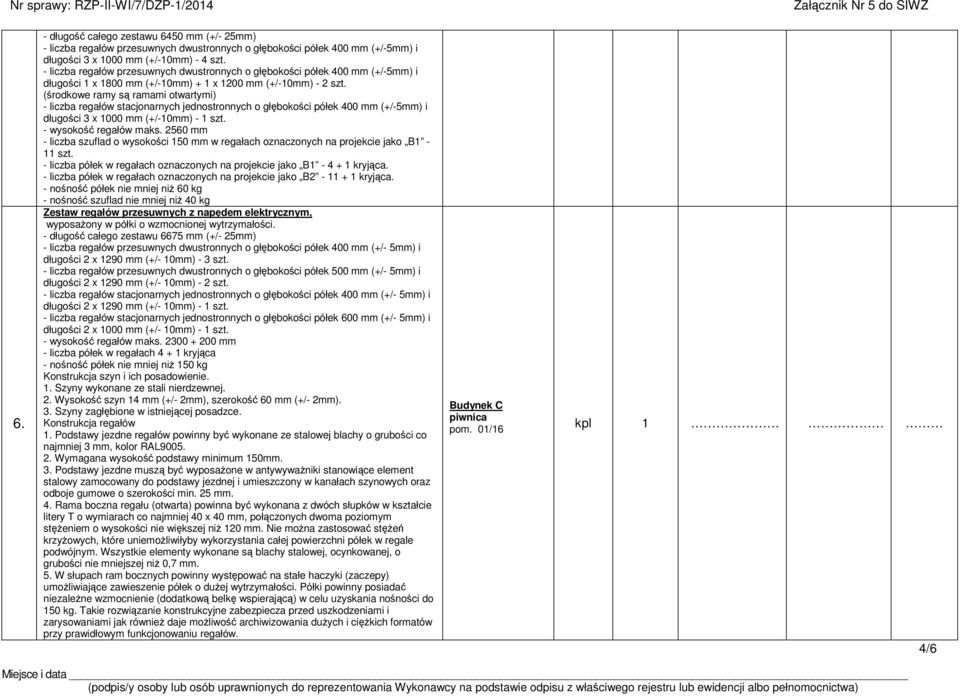

4 6. - długo całego zestawu 6450 mm (+/- 25mm) długoci 3 x 1000 mm (+/-10mm) - 4 szt. długoci 1 x 1800 mm (+/-10mm) + 1 x 1200 mm (+/-10mm) - 2 szt. (rodkowe ramy s ramami otwartymi) długoci 3 x 1000 mm (+/-10mm) - 1 szt. - wysoko regałów maks mm - liczba szuflad o wysokoci 150 mm w regałach oznaczonych na projekcie jako B1-11 szt. - liczba półek w regałach oznaczonych na projekcie jako B kryjca. - liczba półek w regałach oznaczonych na projekcie jako B kryjca. - nono półek nie mniej ni 60 kg - nono szuflad nie mniej ni 40 kg - długo całego zestawu 6675 mm (+/- 25mm) - liczba regałów przesuwnych dwustronnych o głbokoci półek 400 mm (+/- 5mm) i długoci 2 x 1290 mm (+/- 10mm) - 3 szt. - liczba regałów przesuwnych dwustronnych o głbokoci półek 500 mm (+/- 5mm) i długoci 2 x 1290 mm (+/- 10mm) - 2 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 400 mm (+/- 5mm) i długoci 2 x 1290 mm (+/- 10mm) - 1 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 600 mm (+/- 5mm) i długoci 2 x 1000 mm (+/- 10mm) - 1 szt. - wysoko regałów maks mm - liczba półek w regałach kryjca - nono półek nie mniej ni 150 kg. 1. Szyny wykonane ze stali nierdzewnej. 2. Wysoko szyn 14 mm (+/- 2mm), szeroko 60 mm (+/- 2mm). 3. Szyny zagłbione w istniejcej posadzce. 1. Podstawy jezdne regałów powinny by wykonane ze stalowej blachy o gruboci co najmniej 3 mm, kolor RAL Wymagana wysoko podstawy minimum 150mm. 3. Podstawy jezdne musz by wyposaone w antywywaniki stanowice element stalowy zamocowany do podstawy jezdnej i umieszczony w kanałach szynowych oraz odboje gumowe o szerokoci min. 25 mm. 4. Rama boczna regału (otwarta) powinna by wykonana z dwóch słupków w kształcie litery T o wymiarach co najmniej 40 x 40 mm, połczonych dwoma poziomym steniem o wysokoci nie wikszej ni 120 mm. Nie mona zastosowa ste krzyowych, które uniemoliwiłyby wykorzystania całej powierzchni półek w regale podwójnym. Wszystkie elementy wykonane s blachy stalowej, ocynkowanej, o gruboci nie mniejszej ni 0,7 mm. 5. W słupach ram bocznych powinny wystpowa na stałe haczyki (zaczepy) umoliwiajce zawieszenie półek o duej wytrzymałoci. Półki powinny posiada niezalene wzmocnienie (dodatkow belk wspierajc) w celu uzyskania nonoci do 150 kg. Takie rozwizanie konstrukcyjne zabezpiecza przed uszkodzeniami i zarysowaniami jak równie daje moliwo archiwizowania duych i cikich formatów przy prawidłowym funkcjonowaniu regałów. pom. 01/16 kpl 1 4/6

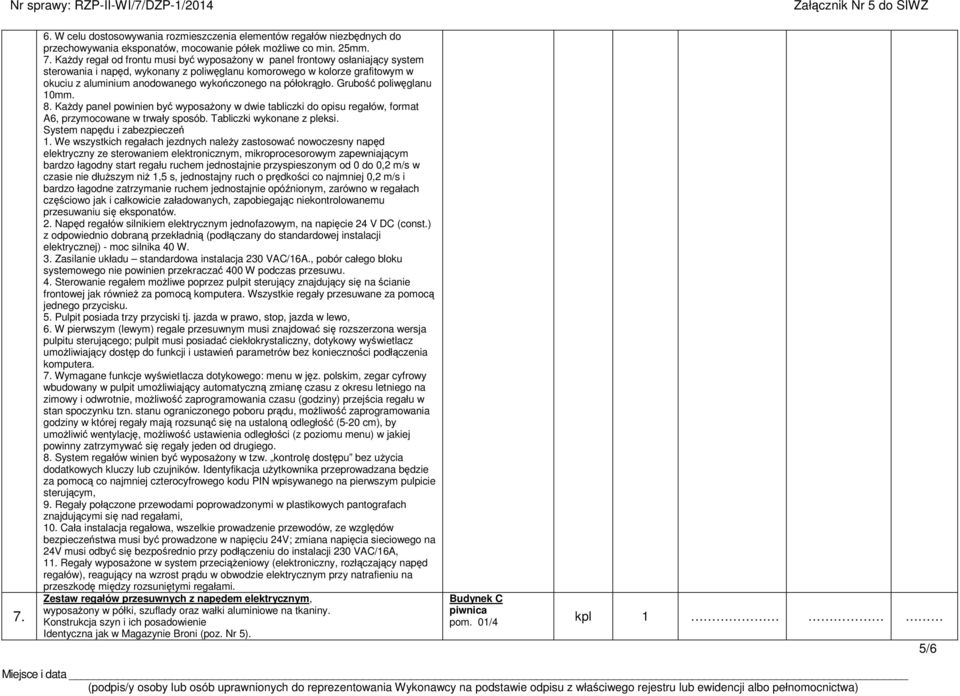

5 7. 6. W celu dostosowywania rozmieszczenia elementów regałów niezbdnych do przechowywania eksponatów, mocowanie półek moliwe co min. 25mm. 7. Kady regał od frontu musi by wyposaony w panel frontowy osłaniajcy system sterowania i napd, wykonany z poliwglanu komorowego w kolorze grafitowym w okuciu z aluminium anodowanego wykoczonego na półokrgło. Grubo poliwglanu 10mm. 8. Kady panel powinien by wyposaony w dwie tabliczki do opisu regałów, format A6, przymocowane w trwały sposób. Tabliczki wykonane z pleksi. 1. We wszystkich regałach jezdnych naley zastosowa nowoczesny napd elektryczny ze sterowaniem elektronicznym, mikroprocesorowym zapewniajcym bardzo łagodny start regału ruchem jednostajnie przyspieszonym od 0 do 0,2 m/s w czasie nie dłuszym ni 1,5 s, jednostajny ruch o prdkoci co najmniej 0,2 m/s i bardzo łagodne zatrzymanie ruchem jednostajnie opónionym, zarówno w regałach czciowo jak i całkowicie załadowanych, zapobiegajc niekontrolowanemu przesuwaniu si eksponatów. 2. Napd regałów silnikiem elektrycznym jednofazowym, na napicie 24 V DC (const.) z odpowiednio dobran przekładni (podłczany do standardowej instalacji elektrycznej) - moc silnika 40 W. 3. Zasilanie układu standardowa instalacja 230 VAC/16A., pobór całego bloku systemowego nie powinien przekracza 400 W podczas przesuwu. 4. Sterowanie regałem moliwe poprzez pulpit sterujcy znajdujcy si na cianie frontowej jak równie za pomoc komputera. Wszystkie regały przesuwane za pomoc jednego przycisku. 5. Pulpit posiada trzy przyciski tj. jazda w prawo, stop, jazda w lewo, 6. W pierwszym (lewym) regale przesuwnym musi znajdowa si rozszerzona wersja pulpitu sterujcego; pulpit musi posiada ciekłokrystaliczny, dotykowy wywietlacz umoliwiajcy dostp do funkcji i ustawie parametrów bez koniecznoci podłczenia komputera. 7. Wymagane funkcje wywietlacza dotykowego: menu w jz. polskim, zegar cyfrowy wbudowany w pulpit umoliwiajcy automatyczn zmian czasu z okresu letniego na zimowy i odwrotnie, moliwo zaprogramowania czasu (godziny) przejcia regału w stan spoczynku tzn. stanu ograniczonego poboru prdu, moliwo zaprogramowania godziny w której regały maj rozsun si na ustalon odległo (5-20 cm), by umoliwi wentylacj, moliwo ustawienia odległoci (z poziomu menu) w jakiej powinny zatrzymywa si regały jeden od drugiego. 8. System regałów winien by wyposaony w tzw. kontrol dostpu bez uycia dodatkowych kluczy lub czujników. Identyfikacja uytkownika przeprowadzana bdzie za pomoc co najmniej czterocyfrowego kodu PIN wpisywanego na pierwszym pulpicie sterujcym, 9. Regały połczone przewodami poprowadzonymi w plastikowych pantografach znajdujcymi si nad regałami, 10. Cała instalacja regałowa, wszelkie prowadzenie przewodów, ze wzgldów bezpieczestwa musi by prowadzone w napiciu 24V; zmiana napicia sieciowego na 24V musi odby si bezporednio przy podłczeniu do instalacji 230 VAC/16A, 11. Regały wyposaone w system przecieniowy (elektroniczny, rozłczajcy napd regałów), reagujcy na wzrost prdu w obwodzie elektrycznym przy natrafieniu na przeszkod midzy rozsunitymi regałami. wyposaony w półki, szuflady oraz wałki aluminiowe na tkaniny. Identyczna jak w Magazynie Broni (poz. Nr 5). pom. 01/4 kpl 1 5/6

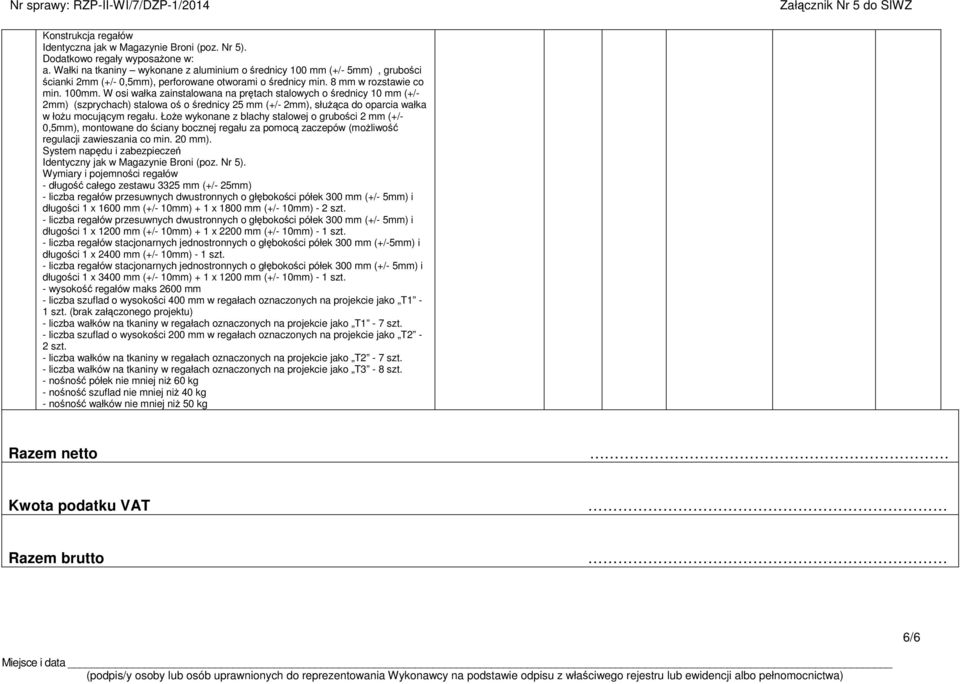

6 Identyczna jak w Magazynie Broni (poz. Nr 5). Dodatkowo regały wyposaone w: a. Wałki na tkaniny wykonane z aluminium o rednicy 100 mm (+/- 5mm), gruboci cianki 2mm (+/- 0,5mm), perforowane otworami o rednicy min. 8 mm w rozstawie co min. 100mm. W osi wałka zainstalowana na prtach stalowych o rednicy 10 mm (+/- 2mm) (szprychach) stalowa o o rednicy 25 mm (+/- 2mm), słuca do oparcia wałka w łou mocujcym regału. Łoe wykonane z blachy stalowej o gruboci 2 mm (+/- 0,5mm), montowane do ciany bocznej regału za pomoc zaczepów (moliwo regulacji zawieszania co min. 20 mm). Identyczny jak w Magazynie Broni (poz. Nr 5). - długo całego zestawu 3325 mm (+/- 25mm) - liczba regałów przesuwnych dwustronnych o głbokoci półek 300 mm (+/- 5mm) i długoci 1 x 1600 mm (+/- 10mm) + 1 x 1800 mm (+/- 10mm) - 2 szt. - liczba regałów przesuwnych dwustronnych o głbokoci półek 300 mm (+/- 5mm) i długoci 1 x 1200 mm (+/- 10mm) + 1 x 2200 mm (+/- 10mm) - 1 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 300 mm (+/-5mm) i długoci 1 x 2400 mm (+/- 10mm) - 1 szt. - liczba regałów stacjonarnych jednostronnych o głbokoci półek 300 mm (+/- 5mm) i długoci 1 x 3400 mm (+/- 10mm) + 1 x 1200 mm (+/- 10mm) - 1 szt. - wysoko regałów maks 2600 mm - liczba szuflad o wysokoci 400 mm w regałach oznaczonych na projekcie jako T1-1 szt. (brak załczonego projektu) - liczba wałków na tkaniny w regałach oznaczonych na projekcie jako T1-7 szt. - liczba szuflad o wysokoci 200 mm w regałach oznaczonych na projekcie jako T2-2 szt. - liczba wałków na tkaniny w regałach oznaczonych na projekcie jako T2-7 szt. - liczba wałków na tkaniny w regałach oznaczonych na projekcie jako T3-8 szt. - nono półek nie mniej ni 60 kg - nono szuflad nie mniej ni 40 kg - nono wałków nie mniej ni 50 kg Razem netto Kwota podatku VAT Razem brutto 6/6
