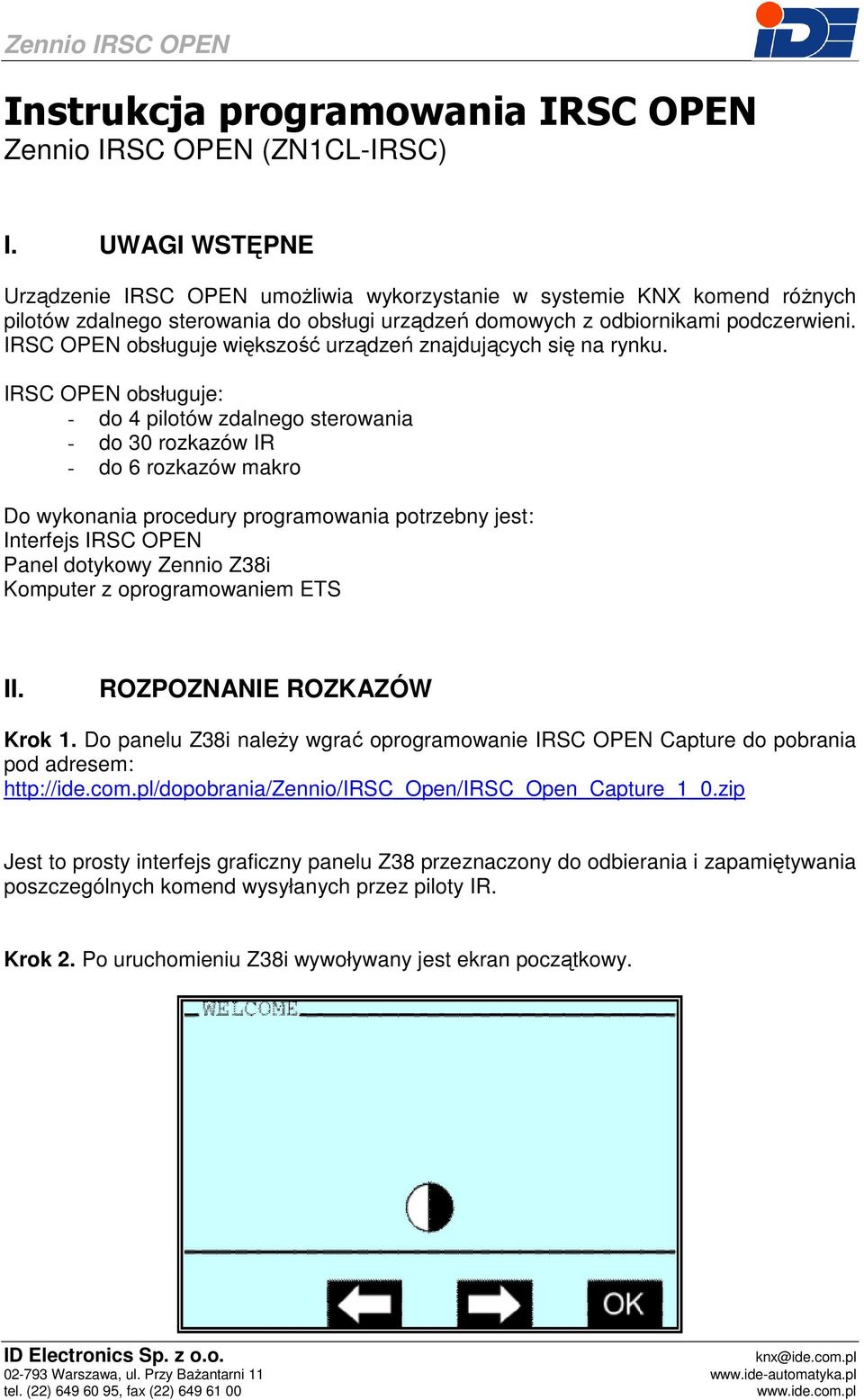

1 Instrukcja programowania IRSC OPEN Zennio IRSC OPEN (ZN1CL-IRSC) I. UWAGI WSTĘPNE Urządzenie IRSC OPEN umoŝliwia wykorzystanie w systemie KNX komend róŝnych pilotów zdalnego sterowania do obsługi urządzeń domowych z odbiornikami podczerwieni. IRSC OPEN obsługuje większość urządzeń znajdujących się na rynku. IRSC OPEN obsługuje: - do 4 pilotów zdalnego sterowania - do 30 rozkazów IR - do 6 rozkazów makro Do wykonania procedury programowania potrzebny jest: Interfejs IRSC OPEN Panel dotykowy Zennio Z38i Komputer z oprogramowaniem ETS II. ROZPOZNANIE ROZKAZÓW Krok 1. Do panelu Z38i naleŝy wgrać oprogramowanie IRSC OPEN Capture do pobrania pod adresem: Jest to prosty interfejs graficzny panelu Z38 przeznaczony do odbierania i zapamiętywania poszczególnych komend wysyłanych przez piloty IR. Krok 2. Po uruchomieniu Z38i wywoływany jest ekran początkowy.

2 Strzałki słuŝą do dobrania odpowiedniego kontrastu ekranu. Po dobraniu kontrastu naleŝy przejść do ekranu programowania poprzez przycisk OK. Krok 3. Wyświetlany jest ekran programowania. SłuŜy on rozpoznaniu struktury sygnałów danego pilota. W trakcie jednego cyklu programowania moŝna wprowadzić komendy jedynie z jednego typu pilota. Przycisk DOMEK umoŝliwia powrót do ekranu początkowego na kaŝdym etapie rozpoznawania komend. W celu uproszczenia procesu programowania naleŝy wcześniej przygotować listę przycisków przeznaczonych do wprowadzenia. Rozpoznawanie przycisków naleŝy rozpocząć od pierwszego przycisku. Po wycelowaniu pilotem w odbiornik IR panelu Z38i i naciśnięciu przycisku komenda pilota jest wysyłana do panelu. Krok 4. W przypadku poprawnego odebrania sygnału pilota na panelu ukazuje się ekran potwierdzający.

3 W przypadku niewłaściwego odebrania sygnału ukaŝe się jeden z trzech ekranów błędu: NaleŜy nieco dłuŝej naciskać przycisk NaleŜy nieco krócej naciskać przycisk Wystąpił inny problem z odbiorem sygnału IR: - Pilot zdalnego sterowania nie skierowany dokładnie w stronę odbiornika na panelu Z38i. - Inne nadajniki IR zakłócają przesłanie sygnału. - Zbyt wysoka częstotliwość sygnału nie obsługiwana przez odbiornik Z38i (np. pilot do alarmów samochodowych)

4 Krok 5. Po poprawnym odebraniu sygnału wyświetlany jest następujący ekran. NaleŜy powtórnie nacisnąć ten sam przycisk. Krok 6. Po wprowadzeniu pierwszego przycisku analogicznie wprowadzić kolejne dwa przyciski tego samego pilota (wg powyŝszej procedury rozpoczynając od kroku 3.). Krok 7. Po wprowadzeniu trzech przycisków ukazuje się ekran FRAME RESULT. Oznacza to, Ŝe struktura komend pilota została rozpoznana. Jest to kod heksadecymalny zapisany w postaci cyfr i liter A-F opisujący sposób kodowania całego pilota. Jest on wspólny dla wszystkich przycisków danego pilota. NaleŜy go przepisać. Strzałki słuŝą powiększeniu konkretnego bloku. Przepisanie naleŝy potwierdzić przyciskiem OK. Krok 8. Następny ekran DATA CAPTURE umoŝliwia odczyt komend przypisanych do konkretnych przycisków. NaleŜy kolejnymi przyciskami pilota zdalnego sterowania wysyłać komendy, za kaŝdym razem przepisując kod komendy zaprezentowany na planszy DATE RESULT i potwierdzić przyciskiem OK. Podczas rozpoznawania komend moŝliwe są błędy rozpoznania analogiczne do opisanych powyŝej. Po zapisaniu wszystkich wybranych komend etap rozpoznawania jest zakończony. Aplikacja IRSC OPEN Capture panelu Z38i nie będzie juŝ wykorzystywana.

5 III. PROGRAMOWANIE IRSC OPEN Krok 1. NaleŜy podłączyć IRSC OPEN do systemu KNX, wgrać aplikację oraz odpowiednio zaadresować. Aplikacja dostępna jest do pobrania pod adresem: Krok 2. Po dołączeniu urządzenia do projektu moŝna zauwaŝyć, Ŝe zawiera ono 30 obiektów grupowych. NaleŜy przystąpić do parametryzowania urządzenia. Zawiera ono trzy podstawowe działy: parametryzowanie pilota, parametryzowanie rozkazów i działania makro. Krok 3. W menu REMOTE naleŝy wybrać ilość obsługiwanych pilotów poprzez opcję Enabled a następnie sparametryzować kaŝdy z nich: Frequency: Odbiornik IR znajdujący się w panelu Z38i odbiera sygnały z częstotliwością 38kHz i mimo poprawnego rozpoznawania rozkazów nadawanych na innych częstotliwościach nie umoŝliwia ich określenia. Dobór odpowiedniej częstotliwości musi nastąpić metodą prób i błędów. W większości przypadków częstotliwości 36-38kHz powinny zapewnić poprawność nadawania rozkazów. NaleŜy rozpocząć próby od częstotliwości 38kHz. Frame string: NaleŜy przepisać kod znajdujący się na ekranie FRAME RESULT Z38i pomijając znaki spacji i wolnego wiersza. Comment: MoŜliwość wprowadzenia dowolnego komentarza.

6 Krok 4. W menu COMMANDS naleŝy wybrać ilość wywoływanych rozkazów poprzez opcję Enabled a następnie sparametryzować kaŝdy z nich: Przykład konfiguracji: Remote: Wybór jednego z czterech pilotów wprowadzonych w poprzednim etapie parametryzowania. Trigger object: Wybór odpowiedniego obiektu grupowego związanego z wywoływaniem rozkazu. MoŜliwe jest powiązanie wielu rozkazów z jednym obiektem grupowym, wtedy wszystkie rozkazy będą wywoływane natychmiast po sobie. Precyzyjniejszy sposób sterowania wieloma rozkazami i pilotami poprzez jeden obiekt grupowy umoŝliwiają instrukcje makro. Trigger value: Wybór typu wartości wywołującej rozkaz dla obiektu grupowego. Domyślnie powinno być ustawione na 1 [ON]. Data string: NaleŜy przepisać odpowiedni kod rozkazu znajdujący się na ekranie DATA RESULT pomijając znaki spacji i wolnego wiersza. Comment: MoŜliwość wprowadzenia dowolnego komentarza.

7 Krok 5. W menu MACROS moŝliwe jest wprowadzenie do sześciu makropoleceń. W celu dodania makropoleceń naleŝy wybrać ilość wywoływanych makropoleceń poprzez opcję Enabled a następnie sparametryzować kaŝde z nich. Istnieje moŝliwość połączenia do czterech komend w ramach jednego makropolecenia. Przykład konfiguracji:

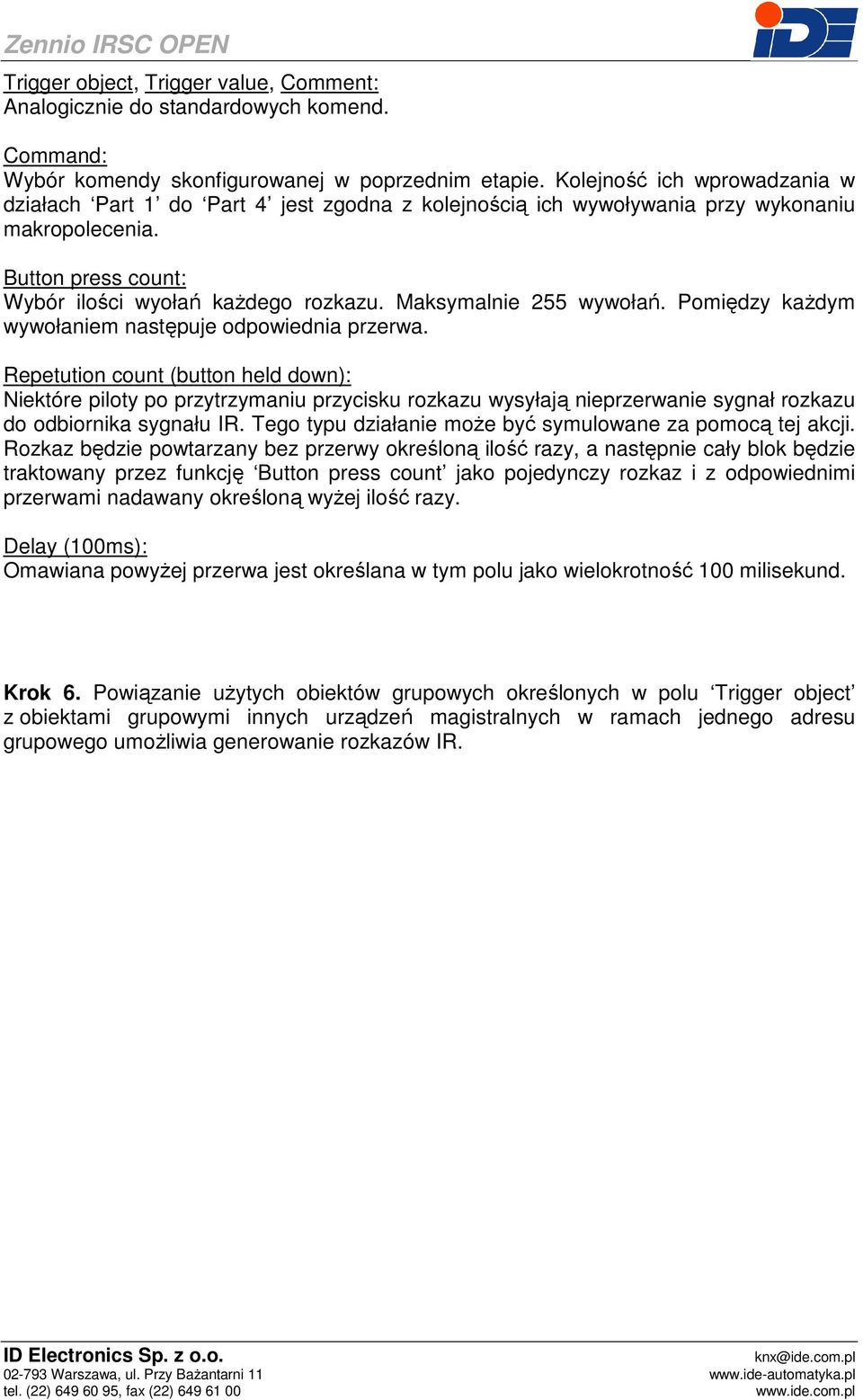

8 Trigger object, Trigger value, Comment: Analogicznie do standardowych komend. Command: Wybór komendy skonfigurowanej w poprzednim etapie. Kolejność ich wprowadzania w działach Part 1 do Part 4 jest zgodna z kolejnością ich wywoływania przy wykonaniu makropolecenia. Button press count: Wybór ilości wyołań kaŝdego rozkazu. Maksymalnie 255 wywołań. Pomiędzy kaŝdym wywołaniem następuje odpowiednia przerwa. Repetution count (button held down): Niektóre piloty po przytrzymaniu przycisku rozkazu wysyłają nieprzerwanie sygnał rozkazu do odbiornika sygnału IR. Tego typu działanie moŝe być symulowane za pomocą tej akcji. Rozkaz będzie powtarzany bez przerwy określoną ilość razy, a następnie cały blok będzie traktowany przez funkcję Button press count jako pojedynczy rozkaz i z odpowiednimi przerwami nadawany określoną wyŝej ilość razy. Delay (100ms): Omawiana powyŝej przerwa jest określana w tym polu jako wielokrotność 100 milisekund. Krok 6. Powiązanie uŝytych obiektów grupowych określonych w polu Trigger object z obiektami grupowymi innych urządzeń magistralnych w ramach jednego adresu grupowego umoŝliwia generowanie rozkazów IR.
