INSTRUKCJA OBSŁUGI URZĄDZENIA: PAR-FL32

Wielkość: px

Rozpocząć pokaz od strony:

Download "INSTRUKCJA OBSŁUGI URZĄDZENIA: PAR-FL32"

Magdalena Cichoń
9 lat temu
Przeglądów:

1 INSTRUKCJA OBSŁUGI URZĄDZENIA: PAR-FL32

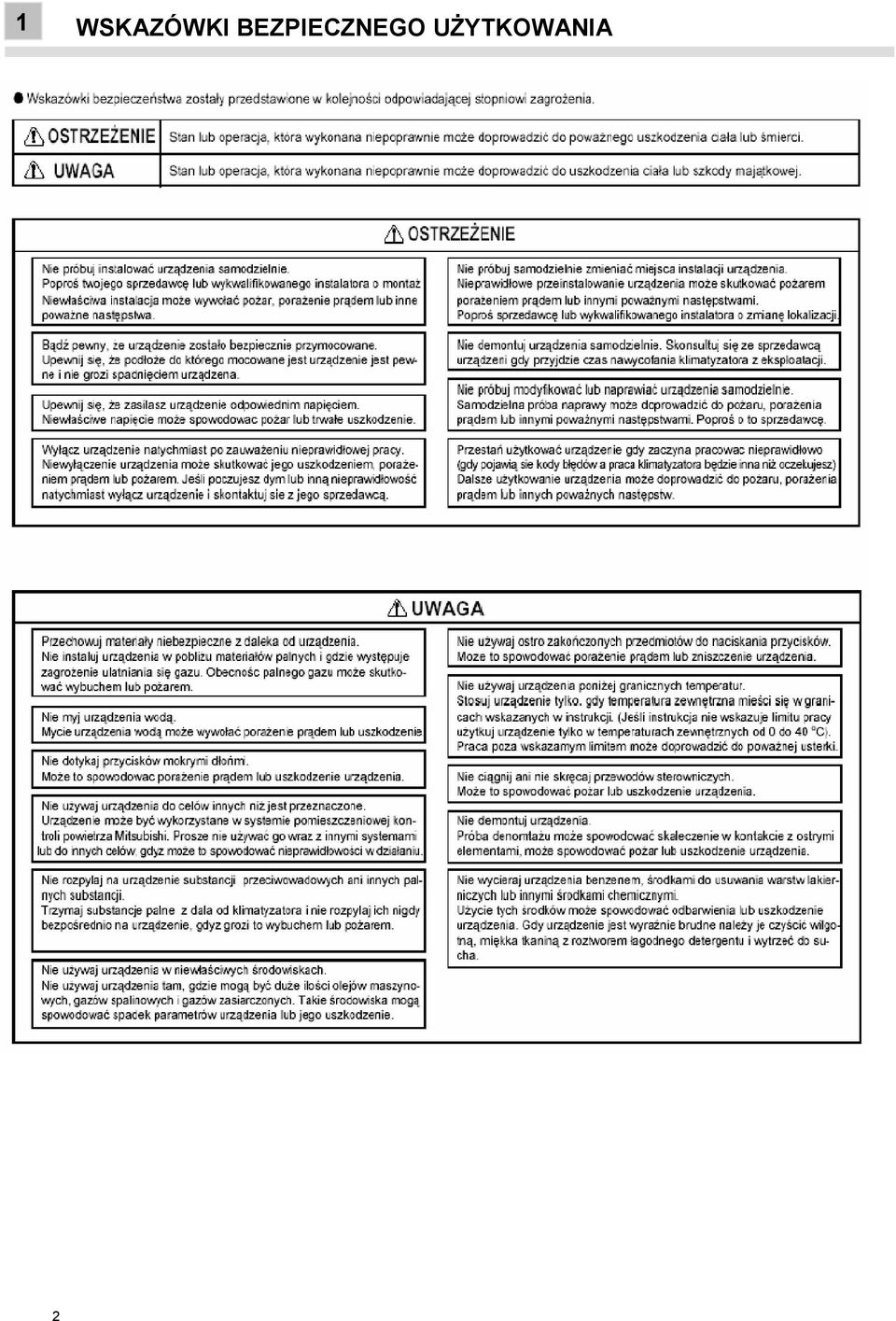

3 1 WSKAZÓWKI BEZPIECZNEGO UśYTKOWANIA 2

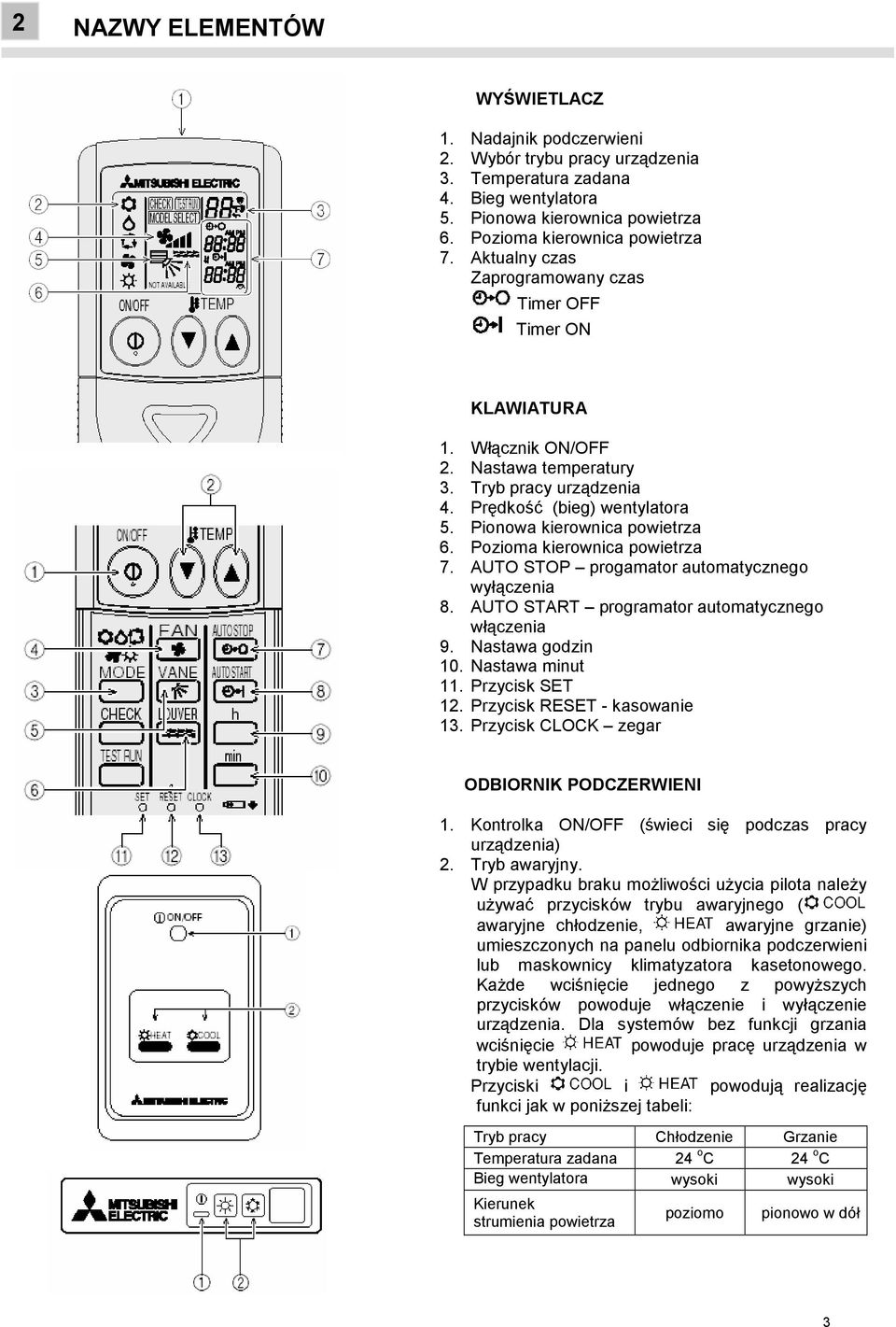

4 2 NAZWY ELEMENTÓW WYŚWIETLACZ 1. Nadajnik podczerwieni 2. Wybór trybu pracy urządzenia 3. Temperatura zadana 4. Bieg wentylatora 5. Pionowa kierownica powietrza 6. Pozioma kierownica powietrza 7. Aktualny czas Zaprogramowany czas Timer OFF Timer ON KLAWIATURA 1. Włącznik ON/OFF 2. Nastawa temperatury 3. Tryb pracy urządzenia 4. Prędkość (bieg) wentylatora 5. Pionowa kierownica powietrza 6. Pozioma kierownica powietrza 7. AUTO STOP progamator automatycznego wyłączenia 8. AUTO START programator automatycznego włączenia 9. Nastawa godzin 10. Nastawa minut 11. Przycisk SET 12. Przycisk RESET - kasowanie 13. Przycisk CLOCK zegar ODBIORNIK PODCZERWIENI 1. Kontrolka ON/OFF (świeci się podczas pracy urządzenia) 2. Tryb awaryjny. W przypadku braku moŝliwości uŝycia pilota naleŝy uŝywać przycisków trybu awaryjnego ( awaryjne chłodzenie, awaryjne grzanie) umieszczonych na panelu odbiornika podczerwieni lub maskownicy klimatyzatora kasetonowego. KaŜde wciśnięcie jednego z powyŝszych przycisków powoduje włączenie i wyłączenie urządzenia. Dla systemów bez funkcji grzania wciśnięcie powoduje pracę urządzenia w trybie wentylacji. Przyciski i powodują realizację funkci jak w poniŝszej tabeli: Tryb pracy Chłodzenie Grzanie Temperatura zadana 24 o C 24 o C Bieg wentylatora wysoki wysoki Kierunek strumienia powietrza poziomo pionowo w dół 3

Pozioma kierownica powietrza 7. AUTO STOP progamator automatycznego wyłączenia 8. AUTO START programator automatycznego włączenia 9. Nastawa godzin 10. Nastawa minut 11. Przycisk SET 12.

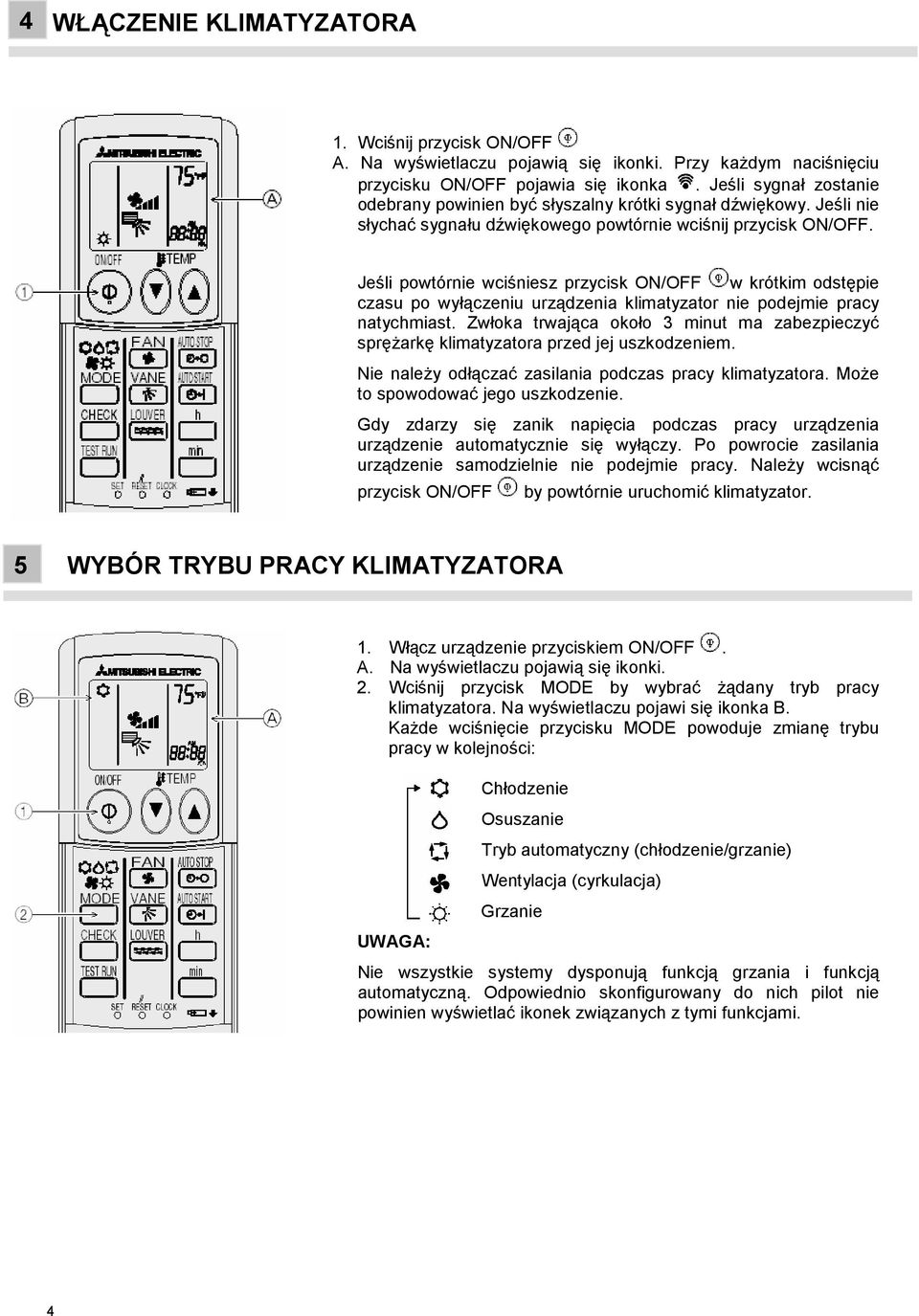

5 4 WŁĄCZENIE KLIMATYZATORA 1. Wciśnij przycisk ON/OFF A. Na wyświetlaczu pojawią się ikonki. Przy kaŝdym naciśnięciu przycisku ON/OFF pojawia się ikonka. Jeśli sygnał zostanie odebrany powinien być słyszalny krótki sygnał dźwiękowy. Jeśli nie słychać sygnału dźwiękowego powtórnie wciśnij przycisk ON/OFF. Jeśli powtórnie wciśniesz przycisk ON/OFF w krótkim odstępie czasu po wyłączeniu urządzenia klimatyzator nie podejmie pracy natychmiast. Zwłoka trwająca około 3 minut ma zabezpieczyć spręŝarkę klimatyzatora przed jej uszkodzeniem. Nie naleŝy odłączać zasilania podczas pracy klimatyzatora. MoŜe to spowodować jego uszkodzenie. Gdy zdarzy się zanik napięcia podczas pracy urządzenia urządzenie automatycznie się wyłączy. Po powrocie zasilania urządzenie samodzielnie nie podejmie pracy. NaleŜy wcisnąć przycisk ON/OFF by powtórnie uruchomić klimatyzator. 5 WYBÓR TRYBU PRACY KLIMATYZATORA 1. Włącz urządzenie przyciskiem ON/OFF. A. Na wyświetlaczu pojawią się ikonki. 2. Wciśnij przycisk MODE by wybrać Ŝądany tryb pracy klimatyzatora. Na wyświetlaczu pojawi się ikonka B. KaŜde wciśnięcie przycisku MODE powoduje zmianę trybu pracy w kolejności: UWAGA: Chłodzenie Osuszanie Tryb automatyczny (chłodzenie/grzanie) Wentylacja (cyrkulacja) Grzanie Nie wszystkie systemy dysponują funkcją grzania i funkcją automatyczną. Odpowiednio skonfigurowany do nich pilot nie powinien wyświetlać ikonek związanych z tymi funkcjami. 4

Jeśli powtórnie wciśniesz przycisk ON/OFF w krótkim odstępie czasu po wyłączeniu urządzenia klimatyzator nie podejmie pracy natychmiast.

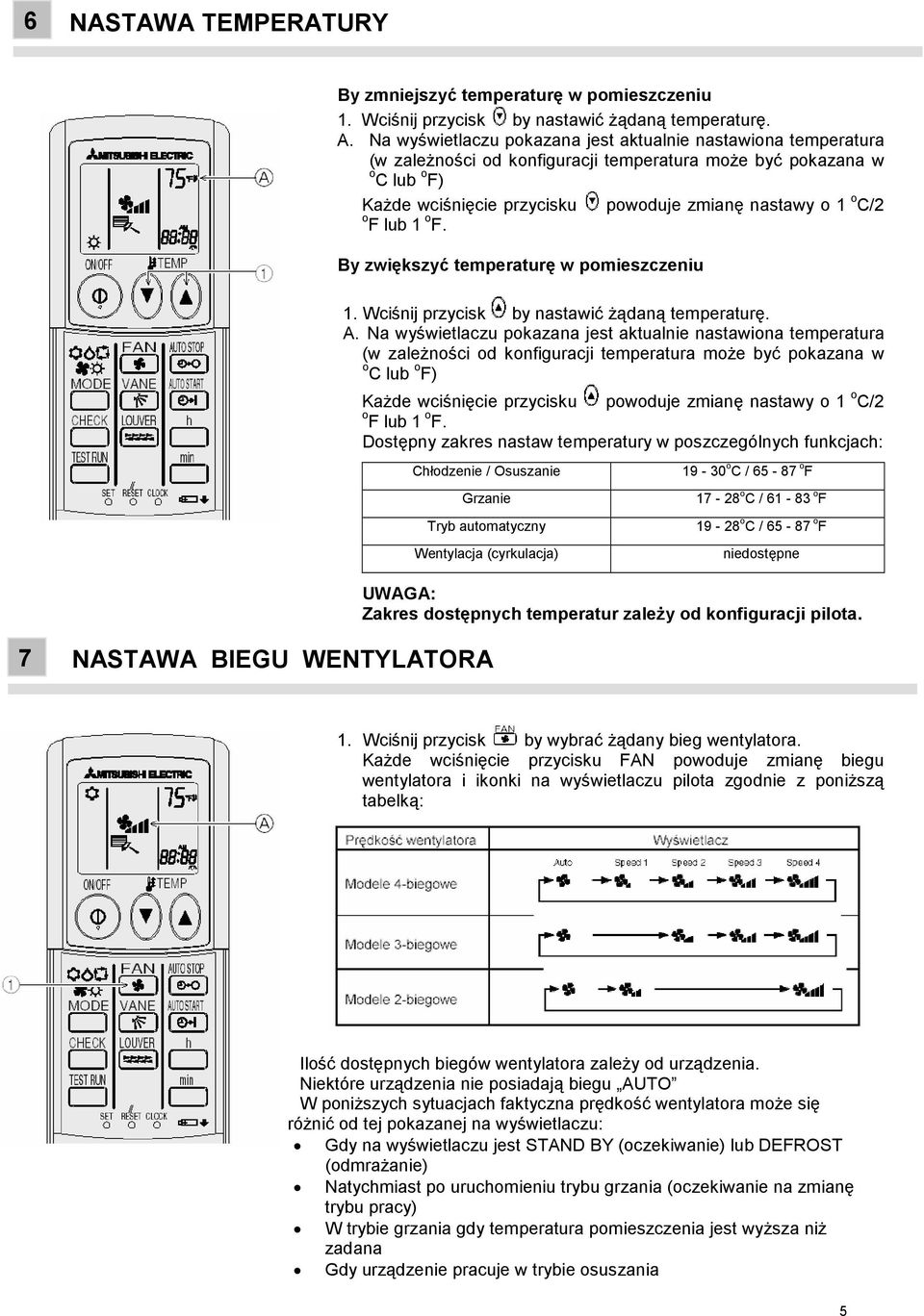

6 6 NASTAWA TEMPERATURY By zmniejszyć temperaturę w pomieszczeniu 1. Wciśnij przycisk by nastawić Ŝądaną temperaturę. A. Na wyświetlaczu pokazana jest aktualnie nastawiona temperatura (w zaleŝności od konfiguracji temperatura moŝe być pokazana w o C lub o F) KaŜde wciśnięcie przycisku powoduje zmianę nastawy o 1 o C/2 o F lub 1 o F. By zwiększyć temperaturę w pomieszczeniu 1. Wciśnij przycisk by nastawić Ŝądaną temperaturę. A. Na wyświetlaczu pokazana jest aktualnie nastawiona temperatura (w zaleŝności od konfiguracji temperatura moŝe być pokazana w o C lub o F) KaŜde wciśnięcie przycisku powoduje zmianę nastawy o 1 o C/2 o F lub 1 o F. Dostępny zakres nastaw temperatury w poszczególnych funkcjach: Chłodzenie / Osuszanie Grzanie Tryb automatyczny Wentylacja (cyrkulacja) o C / o F o C / o F o C / o F niedostępne UWAGA: Zakres dostępnych temperatur zaleŝy od konfiguracji pilota. 7 NASTAWA BIEGU WENTYLATORA 1. Wciśnij przycisk by wybrać Ŝądany bieg wentylatora. KaŜde wciśnięcie przycisku FAN powoduje zmianę biegu wentylatora i ikonki na wyświetlaczu pilota zgodnie z poniŝszą tabelką: Ilość dostępnych biegów wentylatora zaleŝy od urządzenia. Niektóre urządzenia nie posiadają biegu AUTO W poniŝszych sytuacjach faktyczna prędkość wentylatora moŝe się róŝnić od tej pokazanej na wyświetlaczu: Gdy na wyświetlaczu jest STAND BY (oczekiwanie) lub DEFROST (odmraŝanie) Natychmiast po uruchomieniu trybu grzania (oczekiwanie na zmianę trybu pracy) W trybie grzania gdy temperatura pomieszczenia jest wyŝsza niŝ zadana Gdy urządzenie pracuje w trybie osuszania 5

o F lub 1 o F. By zwiększyć temperaturę w pomieszczeniu 1. Wciśnij przycisk by nastawić Ŝądaną temperaturę. A. o F lub 1 o F.

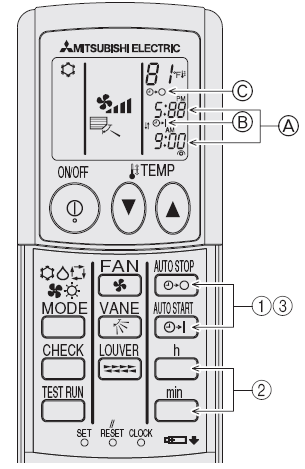

10 UśYCIE PROGRAMATORA Ustawienie aktualnego czasu zegara 1. Wciśnij przycisk CLOCK ostrym końcem ołówka. A. Na wyświetlaczu zacznie migać czas 2. Naciskając przyciski i ustaw aktualny czas 3.

7 10 UśYCIE PROGRAMATORA Ustawienie aktualnego czasu zegara 1. Wciśnij przycisk CLOCK ostrym końcem ołówka. A. Na wyświetlaczu zacznie migać czas 2. Naciskając przyciski i ustaw aktualny czas 3. Powtórnie wciśnij przycisk CLOCK by zapamiętać ustawiony czas. Programowanie włączenia klimatyzatora AUTO START 1. Wciśnij przycisk AUTO START B Na wyświetlaczu miga ikonka Czas włączenia klimatyzatora pokazany jest w pozycji A 2. Zmień nastawę czasu włączenia klimatyzatora uŝywając przycisków i. 3. By dezaktywować funkcję AUTO START wciśnij ponownie przycisk. Programowanie wyłączenia klimatyzatora AUTO STOP 1. Wciśnij przycisk AUTO STOP B Na wyświetlaczu miga ikonka Czas włączenia klimatyzatora pokazany jest w pozycji A 2. Zmień nastawę czasu włączenia klimatyzatora uŝywając przycisków i. 3. By dezaktywować funkcję AUTO STOP wciśnij ponownie przycisk. Zmiana zaprogramowanego czasu dla funkcji AUTO START i AUTO STOP 1. Wciśnij przycisk lub by skasować zaprogramowany czas. 2. Powtórz procedury opisane w punktach programowanie włączenia klimatyzatora lub programowanie wyłączenia klimatyzatora by ustawić Ŝądany czas 6

Wciśnij przycisk AUTO START B Na wyświetlaczu miga ikonka Czas włączenia klimatyzatora pokazany jest w pozycji A 2. Zmień nastawę czasu włączenia klimatyzatora uŝywając przycisków i. 3.

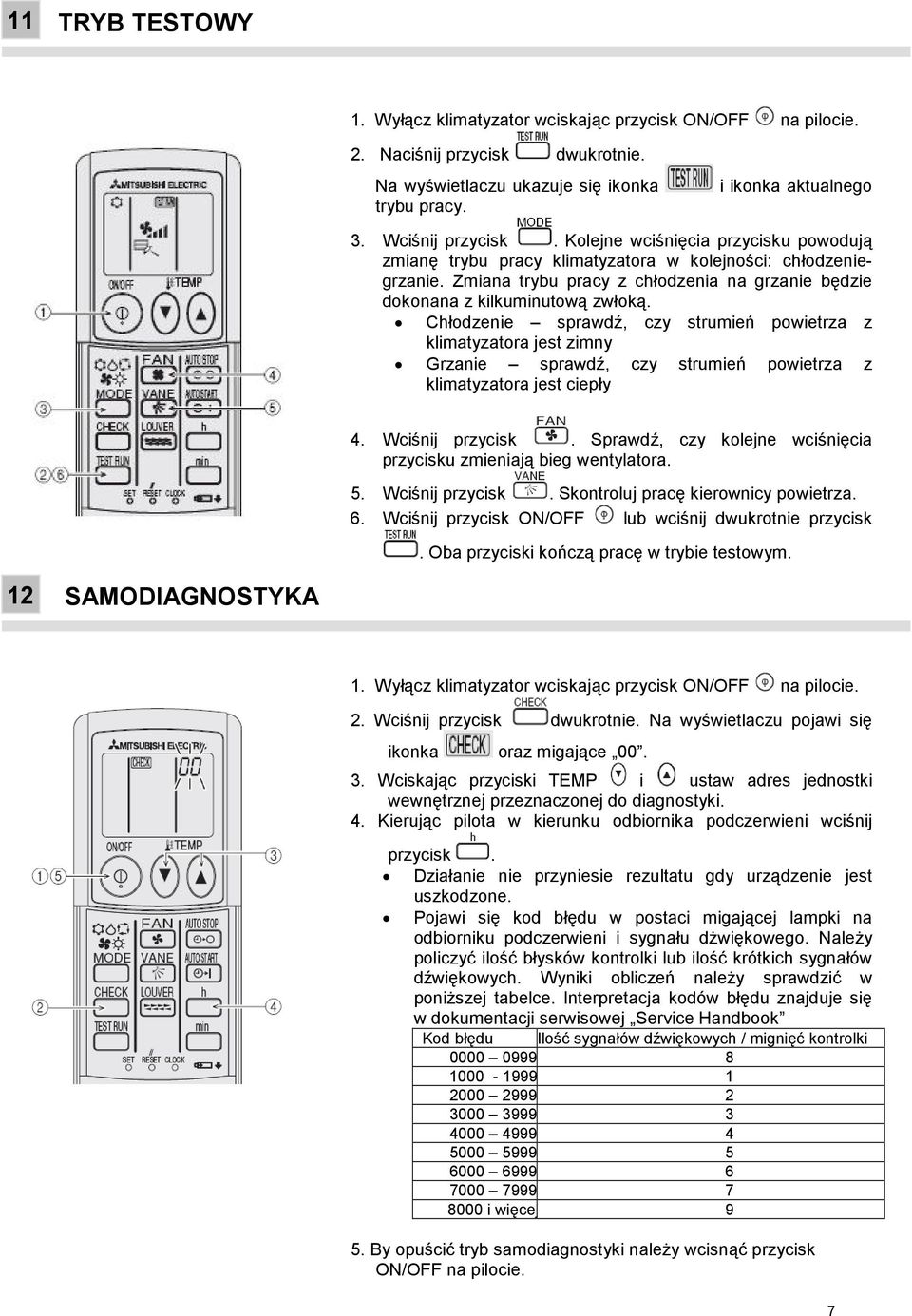

11 TRYB TESTOWY 1. Wyłącz klimatyzator wciskając przycisk ON/OFF na pilocie. 2. Naciśnij przycisk dwukrotnie. Na wyświetlaczu ukazuje się ikonka trybu pracy. i ikonka aktualnego 3. Wciśnij przycisk.

Chłodzenie sprawdź, czy strumień powietrza z klimatyzatora jest zimny Grzanie sprawdź, czy strumień powietrza z klimatyzatora jest ciepły 4. Wciśnij przycisk.

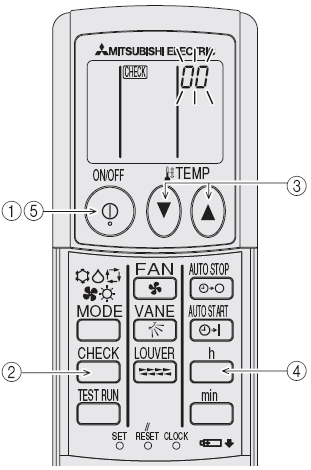

8 11 TRYB TESTOWY 1. Wyłącz klimatyzator wciskając przycisk ON/OFF na pilocie. 2. Naciśnij przycisk dwukrotnie. Na wyświetlaczu ukazuje się ikonka trybu pracy. i ikonka aktualnego 3. Wciśnij przycisk. Kolejne wciśnięcia przycisku powodują zmianę trybu pracy klimatyzatora w kolejności: chłodzeniegrzanie. Zmiana trybu pracy z chłodzenia na grzanie będzie dokonana z kilkuminutową zwłoką. Chłodzenie sprawdź, czy strumień powietrza z klimatyzatora jest zimny Grzanie sprawdź, czy strumień powietrza z klimatyzatora jest ciepły 4. Wciśnij przycisk. Sprawdź, czy kolejne wciśnięcia przycisku zmieniają bieg wentylatora. 5. Wciśnij przycisk. Skontroluj pracę kierownicy powietrza. 6. Wciśnij przycisk ON/OFF lub wciśnij dwukrotnie przycisk. Oba przyciski kończą pracę w trybie testowym. 12 SAMODIAGNOSTYKA 1. Wyłącz klimatyzator wciskając przycisk ON/OFF na pilocie. 2. Wciśnij przycisk dwukrotnie. Na wyświetlaczu pojawi się ikonka oraz migające Wciskając przyciski TEMP i ustaw adres jednostki wewnętrznej przeznaczonej do diagnostyki. 4. Kierując pilota w kierunku odbiornika podczerwieni wciśnij przycisk. Działanie nie przyniesie rezultatu gdy urządzenie jest uszkodzone. Pojawi się kod błędu w postaci migającej lampki na odbiorniku podczerwieni i sygnału dŝwiękowego. NaleŜy policzyć ilość błysków kontrolki lub ilość krótkich sygnałów dźwiękowych. Wyniki obliczeń naleŝy sprawdzić w poniŝszej tabelce. Interpretacja kodów błędu znajduje się w dokumentacji serwisowej Service Handbook Kod błędu Ilość sygnałów dźwiękowych / mignięć kontrolki i więcej 9 5. By opuścić tryb samodiagnostyki naleŝy wcisnąć przycisk ON/OFF na pilocie. 7

9 13 WSPÓŁPRACA ZE STEROWNIKIEM CENTRALNYM (NADRZĘDNYM) Nadrzędny sterownik centralny w systemie klimatyzacyjnym Mitsubishi Electric CITY MULTI moŝe wprowadzić blokadę wybranych funkcji sterownika lokalnego (w tym przypadku pilota PAR-FL32). W takim przypadku wybrane funkcje nie będą dostępne z pilota. Istnieją 3 grupy funkcji moŝliwych do zablokowania: Włącz / wyłącz Wybór trybu pracy Nastawa temperatury Wszystkie inne funkcje sterownika lokalnego, prócz zablokowanych w centrali, będą dostępne W przypadku sterowania klimatyzatorem za pomocą pilota, gdy system klimatyzacyjny będzie wyposaŝony w sterownik centralny, odbiór sygnału z pilota będzie wywoływał następujące reakcje: Klimatyzator będzie wydawał podwójny krótki sygnał dźwiękowy Kontrolka ON/OFF będzie błyskała 3-krotnie z odstępem 0,25 sek. przy włączaniu klimatyzatora i 2-krotnie przy jego wyłączaniu. UWAGA: Wskazania na pilocie i sposób działania klimatyzatora mogą być róŝne! 14 ROZWIĄZYWANIE PROBLEMÓW Gdy kontrolka na odbiorniku podczerwieni błyska oznacza to, Ŝe w systemie klimatyzacyjnym wystąpiły warunki anormalne. W takim przypadku naleŝy wyłączyć urządzenia i skontaktować się z dostawcą. Nie naleŝy próbować usuwać usterek samodzielnie. 8

Istnieją 3 grupy funkcji moŝliwych do zablokowania: Włącz / wyłącz Wybór trybu pracy Nastawa temperatury Wszystkie inne funkcje sterownika lokalnego, prócz zablokowanych w centrali, będą dostępne W

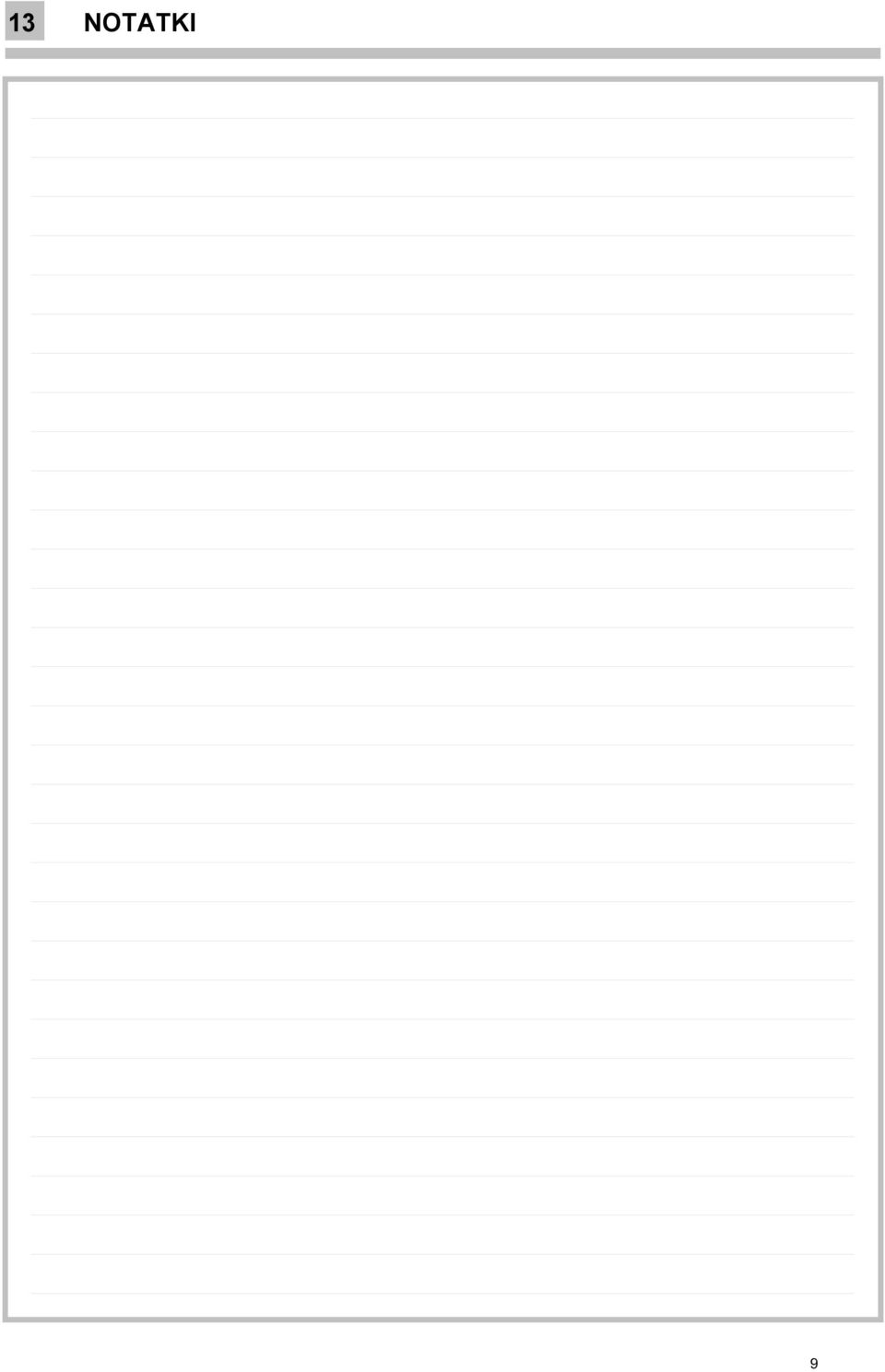

10 13 NOTATKI 9
