1 INFORMATOR TECHNICZNY HORNER Informator techniczny nr 3 -- grudzień 2008 Konfiguracja komunikacji GPRS pomiędzy sterownikiem XLe/XLt i oprogramowaniem narzędziowym Cscape Sieć GSM oprócz wymiany danych z systemami typu SCADA moŝe być wykorzystana do komunikacji z oprogramowaniem narzędziowym Cscape. Funkcjonalność modułu oraz oprogramowania pozwala na przesłanie programu do sterownika, pobranie programu ze sterowania, monitoring i podgląd pracy oraz debugowanie programu. Odwołania do odpowiednich urządzeń realizowane są na podstawie unikalnego adresu IP, który posiada kaŝdy abonent działający w sieci GPRS. Istnieje moŝliwość programowania dowolnego sterownika pracującego w siec CsCAN. Poprawna komunikacja w sieci GSM wymaga zastosowania kart telemetrycznych, które posiadają statyczny adres IP oraz są przydzielone do danego APN. I Konfiguracja sterownika XLe 1. Zainstaluj kartę SIM w module komunikacyjnym 2. Zainstaluj modem komunikacyjny w sterowniku ASTOR Sp. z o.o. Dział Systemów Sterowania i Sieci Przemysłowych ul. Smoleńsk 29, Kraków tel.: horner@astor.com.pl

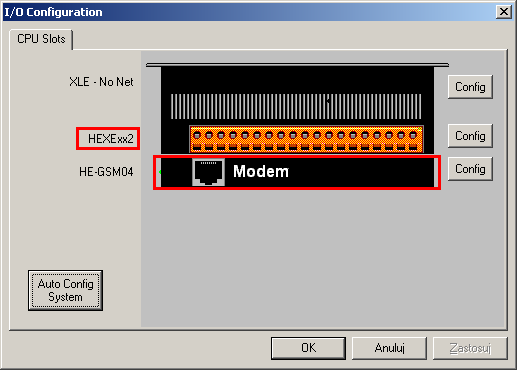

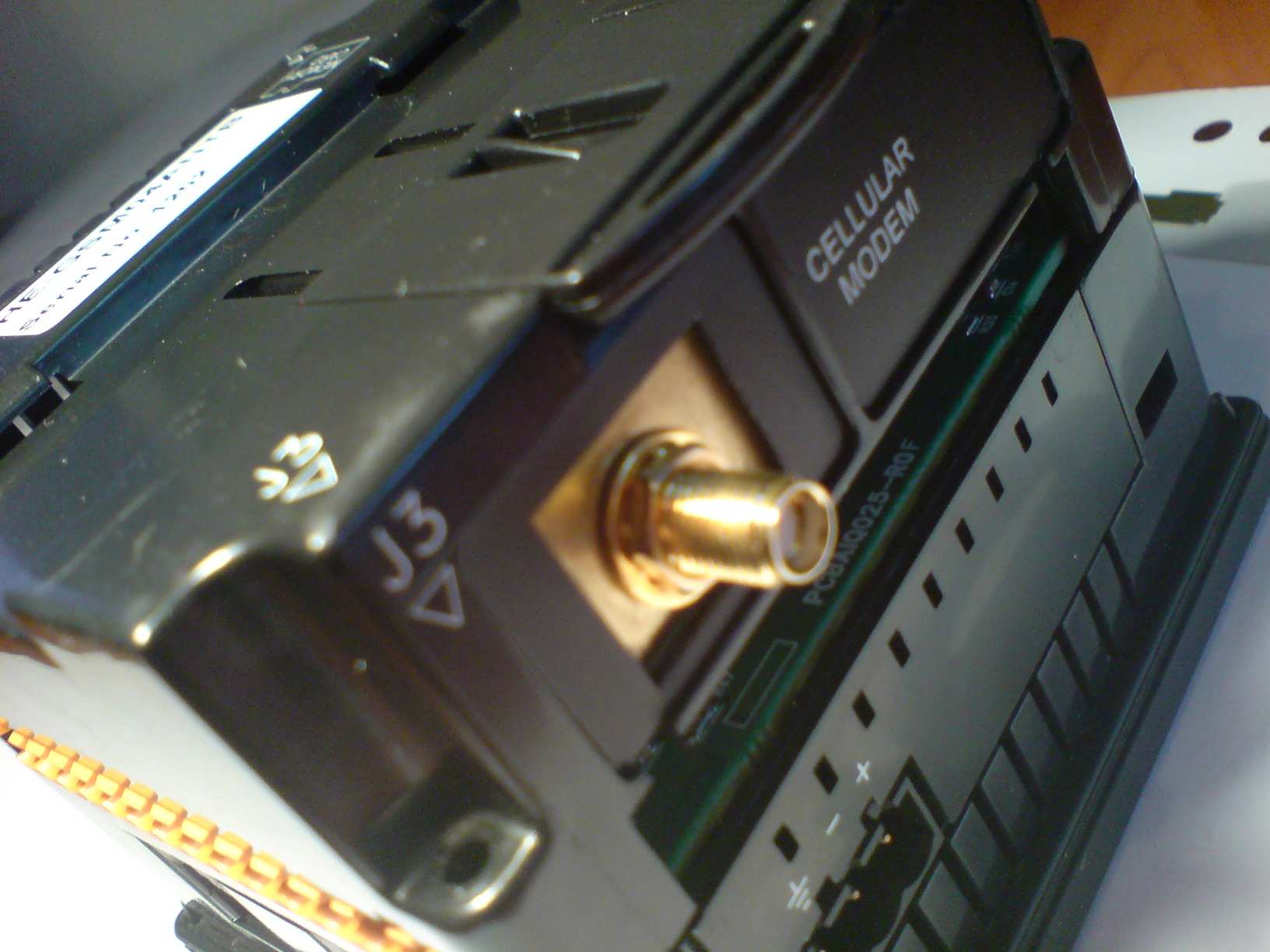

2 3. Podłącz antenę do gniazda modułu 4. Połącz sterownik z komputerem przy pomocy połączenia szeregowego 5. Skonfiguruj model sterownika i kartę komunikacyjną 2

3 6. Z menu Program wybierz GSM/GPRS/SMS Configuration i dokonaj konfiguracji 7. Skonfiguruj adresy statusowe Signal Strength Register - adres referencyjny, w którym przechowywana będzie informacja o sile sygnału CsCAN Status Register - adres referencyjny, w którym przechowywana będzie informacja o komunikacji w cieci CsCAN 8. Zaznacz Enable GPRS Data Connection i przyciśnij GPRS Configuration 3

4 9. Dokonaj konfiguracji paramatrów połączenia GPRS Access Point Address nazwa APN, do której przypisana jest karta SIM. W przypadku kart Plusa jest to m2m.plusgsm.pl Server konfiguracja urządzenia jako serwer (urządzenie udostępniające dane, opcja wymagana w przypadku komunikacji z systemem wizualizacyjnym) CsCAN Source IP Address Adres IP komputera z którego będziemy programować sterownik. Jeśli w polu tym wprowadzimy wówczas komputer o dowolnym adresie IP będzie miał moŝliwość połączenia się do sterownika. CsCAN Source Port Jeśli moduł skonfigurowany jest jako Server wówczas komunikacja będzie realizowana tylko na wskazanym porcie. W przypadku wykorzystania modułu GSM do programowania sterownika po GPRS port ten musi zostać skonfigurowany na Block Size rozmiar pakietu wysyłanych danych. Timeout Period wysłanie paczki GPRS po upływie wskazanego czasu 4

5 10. Taką konfigurację naleŝy pierwszy raz przesłać do sterownika przy pomocy połączenia szeregowego. 11. Wejdź do menu systemowego sterownika nasiąkając klawisze i w przypadku XLe lub klawisz SYS w XLt 12. Wejdź do konfiguracji Set Serial Ports 13. Ustaw domyślny port programowania na GSM/GPRS 5

6 14. Po zakończeniu konfiguracji restartuj napięcie zasilające sterownika II Konfiguracja oprogramowania narzędziowego Cscape 1. Uruchom oprogramowanie narzędziowe 2. Z menu wybierz Tools/Editor Option 3. Przejdź na zakładkę Communication Port i naciśnij przycisk Configure 4. Skonfiguruj parametry połączenia 6

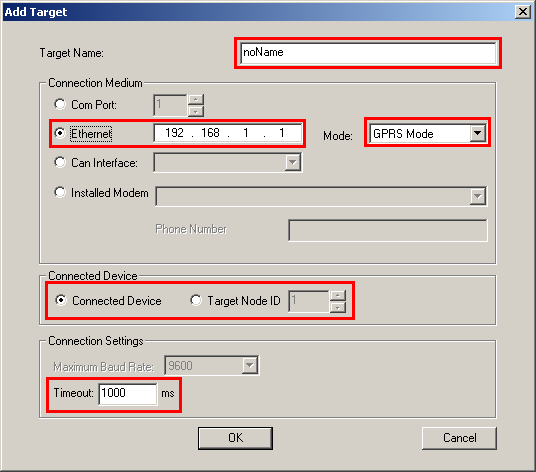

7 Target Name podaj nazwę sterownika, z którym będziemy się łączyć Connection Medium wybierz Ethernet i podaj adres IP sterownika. Mode określ typ połączenia. Z rozwijalnej listy naleŝy wybrać GPRS Mode Connected Device jeśli chcemy połączyć się do jednej jednostki naleŝy wybrać Connected Device. Jeśli chcemy zaprogramować dowolny inny sterownik działający w sieci CsCAN naleŝy wybrać Target Node i podać jego adres ID Timeout w przypadku GPRS czas ten powinien zostać ustawiony na co najmniej 5000 ms 5. Po zakończeniu konfiguracji zatwierdź naciskając OK. 7
