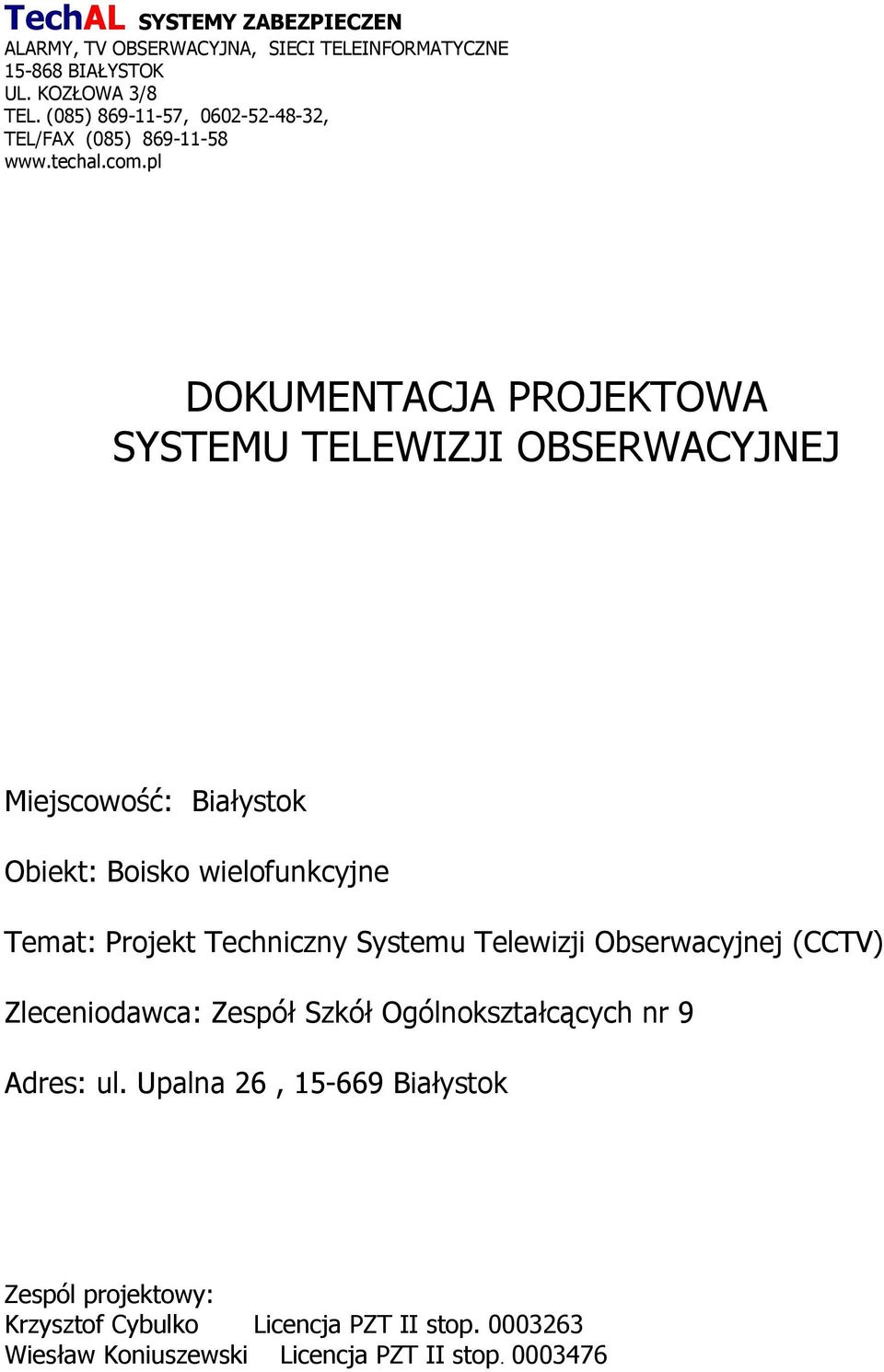

1 TechAL SYSTEMY ZABEZPIECZEN ALARMY, TV OBSERWACYJNA, SIECI TELEINFORMATYCZNE BIAŁYSTOK UL. KOZŁOWA 3/8 TEL. (085) , , TEL/FAX (085) DOKUMENTACJA PROJEKTOWA SYSTEMU TELEWIZJI OBSERWACYJNEJ Miejscowość: Białystok Obiekt: Boisko wielofunkcyjne Temat: Projekt Techniczny Systemu Telewizji Obserwacyjnej (CCTV) Zleceniodawca: Zespół Szkół Ogólnokształcących nr 9 Adres: ul. Upalna 26, Białystok Zespól projektowy: Krzysztof Cybulko Licencja PZT II stop Wiesław Koniuszewski Licencja PZT II stop

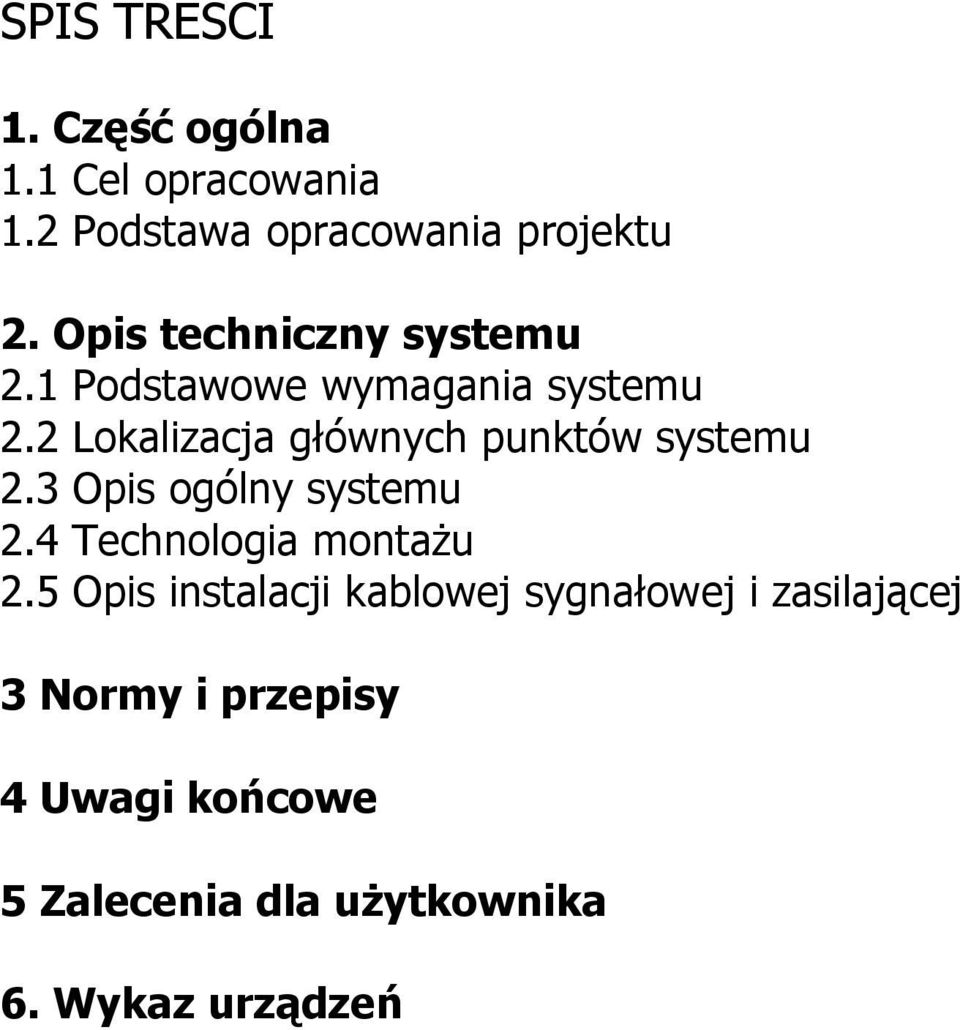

2 SPIS TRESCI 1. Część ogólna 1.1 Cel opracowania 1.2 Podstawa opracowania projektu 2. Opis techniczny systemu 2.1 Podstawowe wymagania systemu 2.2 Lokalizacja głównych punktów systemu 2.3 Opis ogólny systemu 2.4 Technologia montażu 2.5 Opis instalacji kablowej sygnałowej i zasilającej 3 Normy i przepisy 4 Uwagi końcowe 5 Zalecenia dla użytkownika 6. Wykaz urządzeń

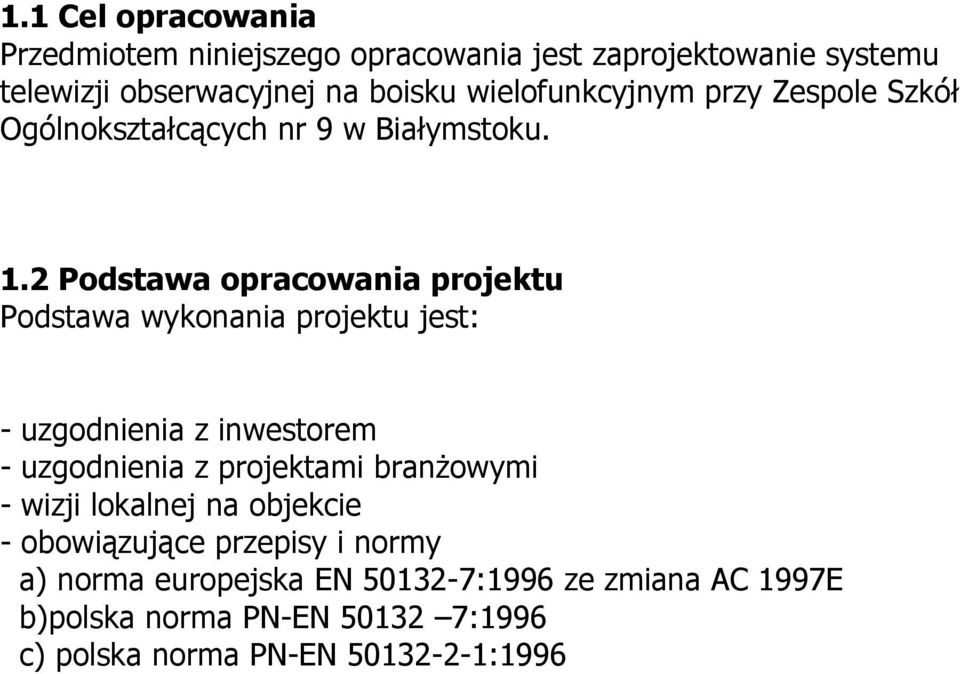

3 1.1 Cel opracowania Przedmiotem niniejszego opracowania jest zaprojektowanie systemu telewizji obserwacyjnej na boisku wielofunkcyjnym przy Zespole Szkół Ogólnokształcących nr 9 w Białymstoku. 1.2 Podstawa opracowania projektu Podstawa wykonania projektu jest: - uzgodnienia z inwestorem - uzgodnienia z projektami branżowymi - wizji lokalnej na objekcie - obowiązujące przepisy i normy a) norma europejska EN :1996 ze zmiana AC 1997E b)polska norma PN-EN :1996 c) polska norma PN-EN :1996

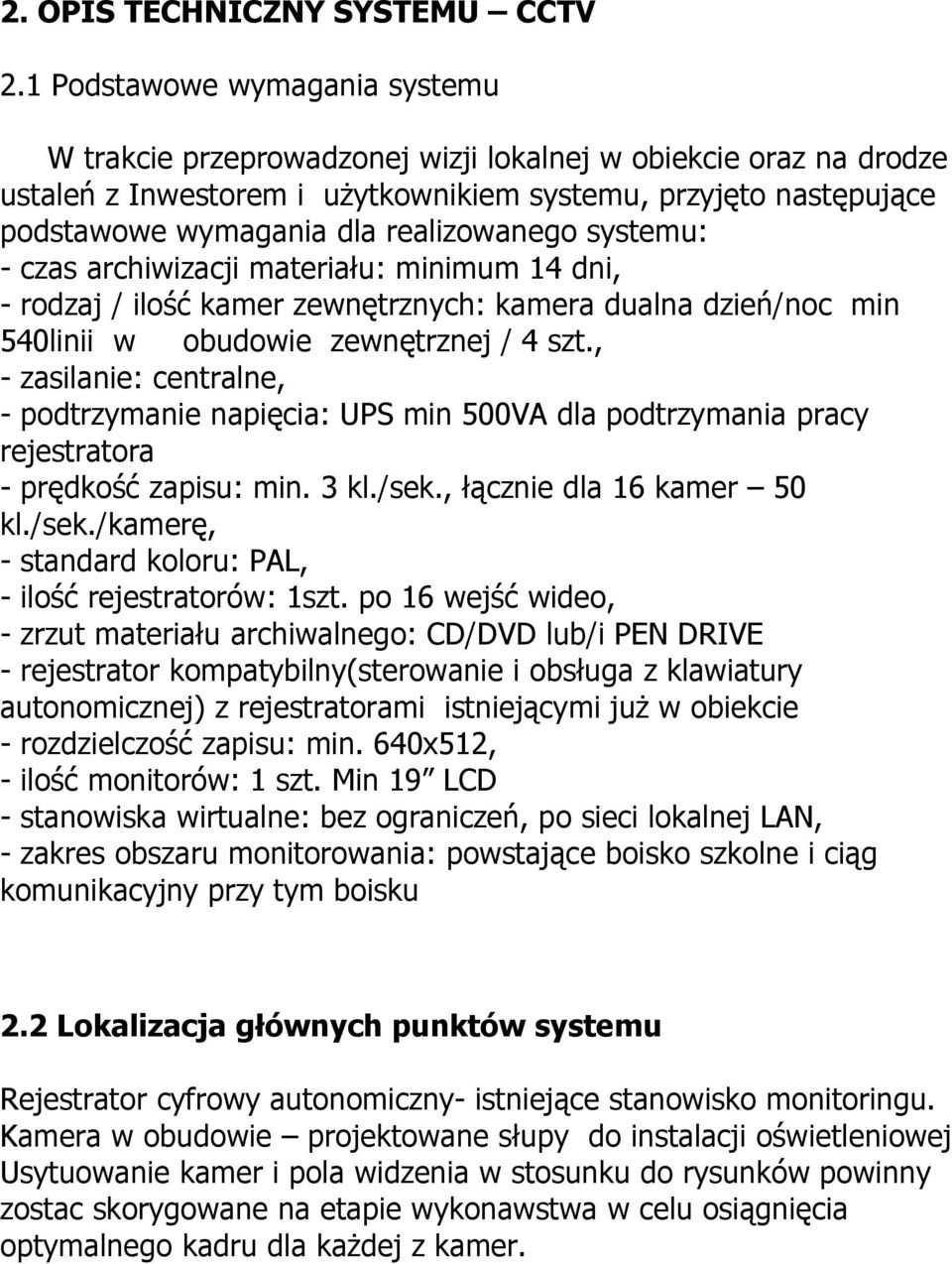

4 2. OPIS TECHNICZNY SYSTEMU CCTV 2.1 Podstawowe wymagania systemu W trakcie przeprowadzonej wizji lokalnej w obiekcie oraz na drodze ustaleń z Inwestorem i użytkownikiem systemu, przyjęto następujące podstawowe wymagania dla realizowanego systemu: - czas archiwizacji materiału: minimum 14 dni, - rodzaj / ilość kamer zewnętrznych: kamera dualna dzień/noc min 540linii w obudowie zewnętrznej / 4 szt., - zasilanie: centralne, - podtrzymanie napięcia: UPS min 500VA dla podtrzymania pracy rejestratora - prędkość zapisu: min. 3 kl./sek., łącznie dla 16 kamer 50 kl./sek./kamerę, - standard koloru: PAL, - ilość rejestratorów: 1szt. po 16 wejść wideo, - zrzut materiału archiwalnego: CD/DVD lub/i PEN DRIVE - rejestrator kompatybilny(sterowanie i obsługa z klawiatury autonomicznej) z rejestratorami istniejącymi już w obiekcie - rozdzielczość zapisu: min. 640x512, - ilość monitorów: 1 szt. Min 19 LCD - stanowiska wirtualne: bez ograniczeń, po sieci lokalnej LAN, - zakres obszaru monitorowania: powstające boisko szkolne i ciąg komunikacyjny przy tym boisku 2.2 Lokalizacja głównych punktów systemu Rejestrator cyfrowy autonomiczny- istniejące stanowisko monitoringu. Kamera w obudowie projektowane słupy do instalacji oświetleniowej Usytuowanie kamer i pola widzenia w stosunku do rysunków powinny zostac skorygowane na etapie wykonawstwa w celu osiągnięcia optymalnego kadru dla każdej z kamer.

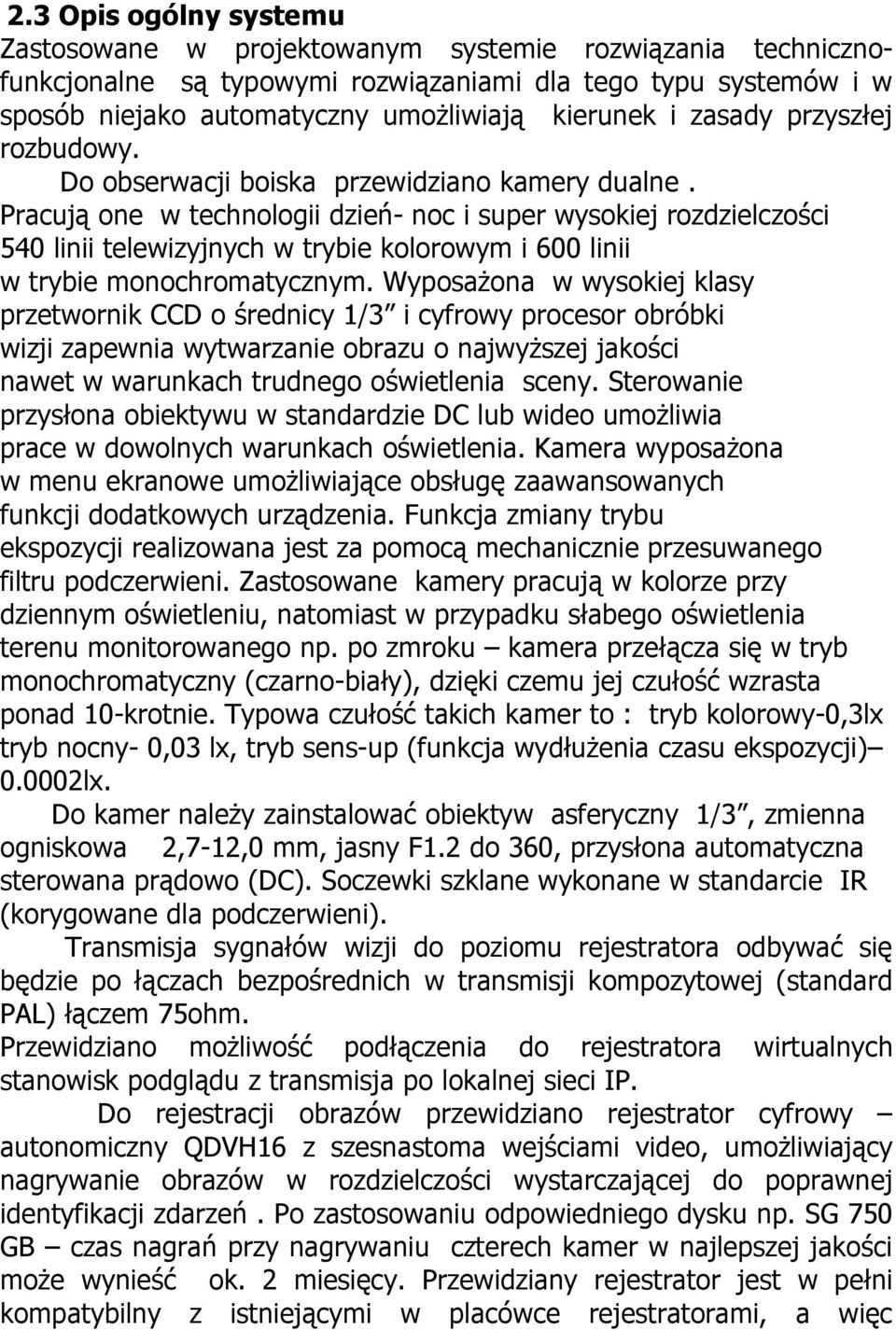

5 2.3 Opis ogólny systemu Zastosowane w projektowanym systemie rozwiązania technicznofunkcjonalne są typowymi rozwiązaniami dla tego typu systemów i w sposób niejako automatyczny umożliwiają kierunek i zasady przyszłej rozbudowy. Do obserwacji boiska przewidziano kamery dualne. Pracują one w technologii dzień- noc i super wysokiej rozdzielczości 540 linii telewizyjnych w trybie kolorowym i 600 linii w trybie monochromatycznym. Wyposażona w wysokiej klasy przetwornik CCD o średnicy 1/3 i cyfrowy procesor obróbki wizji zapewnia wytwarzanie obrazu o najwyższej jakości nawet w warunkach trudnego oświetlenia sceny. Sterowanie przysłona obiektywu w standardzie DC lub wideo umożliwia prace w dowolnych warunkach oświetlenia. Kamera wyposażona w menu ekranowe umożliwiające obsługę zaawansowanych funkcji dodatkowych urządzenia. Funkcja zmiany trybu ekspozycji realizowana jest za pomocą mechanicznie przesuwanego filtru podczerwieni. Zastosowane kamery pracują w kolorze przy dziennym oświetleniu, natomiast w przypadku słabego oświetlenia terenu monitorowanego np. po zmroku kamera przełącza się w tryb monochromatyczny (czarno-biały), dzięki czemu jej czułość wzrasta ponad 10-krotnie. Typowa czułość takich kamer to : tryb kolorowy-0,3lx tryb nocny- 0,03 lx, tryb sens-up (funkcja wydłużenia czasu ekspozycji) lx. Do kamer należy zainstalować obiektyw asferyczny 1/3, zmienna ogniskowa 2,7-12,0 mm, jasny F1.2 do 360, przysłona automatyczna sterowana prądowo (DC). Soczewki szklane wykonane w standarcie IR (korygowane dla podczerwieni). Transmisja sygnałów wizji do poziomu rejestratora odbywać się będzie po łączach bezpośrednich w transmisji kompozytowej (standard PAL) łączem 75ohm. Przewidziano możliwość podłączenia do rejestratora wirtualnych stanowisk podglądu z transmisja po lokalnej sieci IP. Do rejestracji obrazów przewidziano rejestrator cyfrowy autonomiczny QDVH16 z szesnastoma wejściami video, umożliwiający nagrywanie obrazów w rozdzielczości wystarczającej do poprawnej identyfikacji zdarzeń. Po zastosowaniu odpowiedniego dysku np. SG 750 GB czas nagrań przy nagrywaniu czterech kamer w najlepszej jakości może wynieść ok. 2 miesięcy. Przewidziany rejestrator jest w pełni kompatybilny z istniejącymi w placówce rejestratorami, a więc

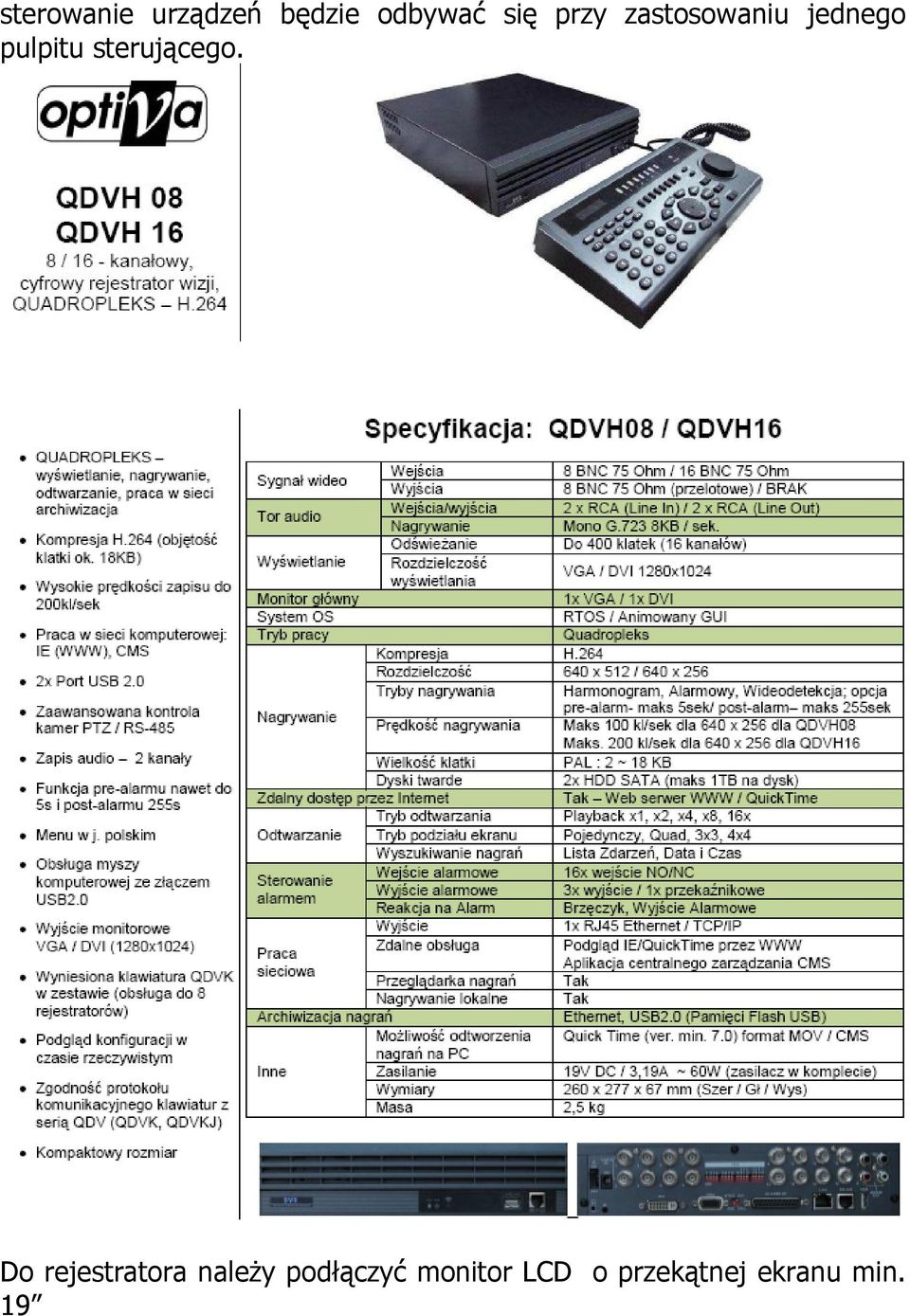

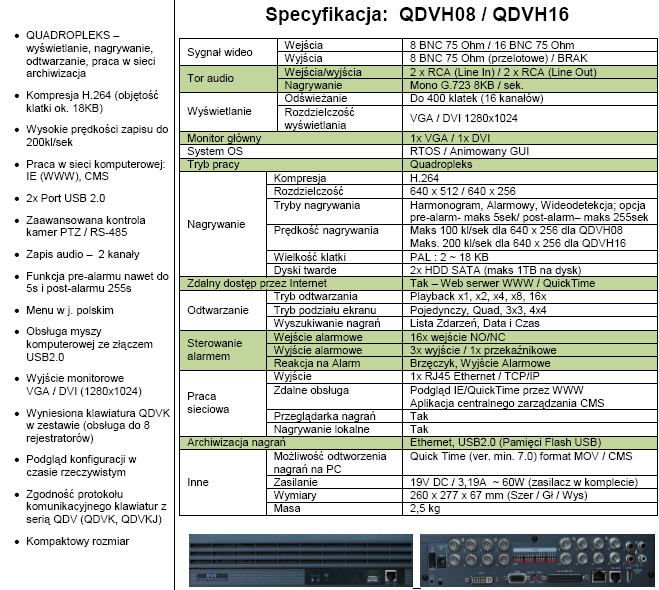

6 sterowanie urządzeń będzie odbywać się przy zastosowaniu jednego pulpitu sterującego. Do rejestratora należy podłączyć monitor LCD o przekątnej ekranu min. 19

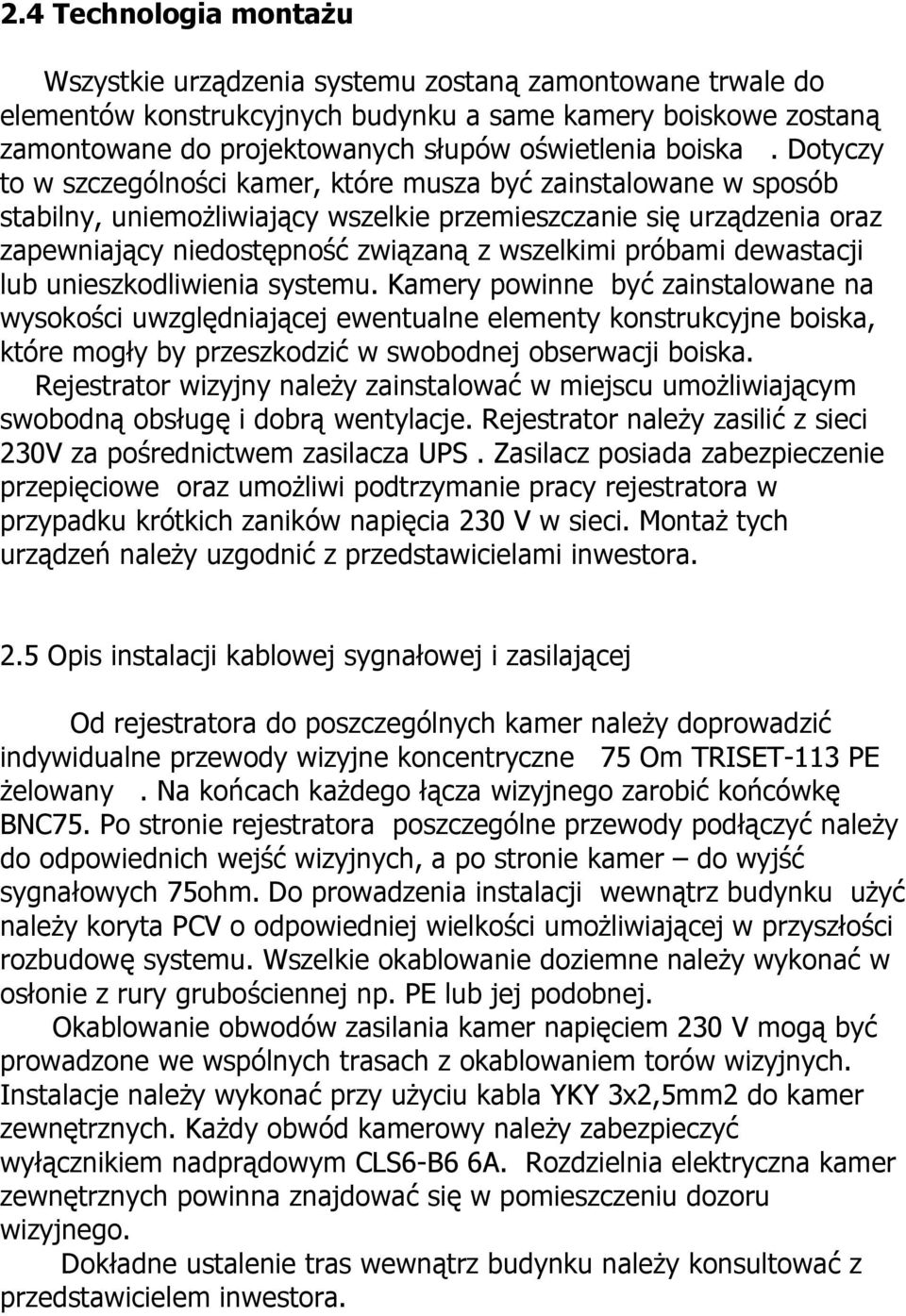

7 2.4 Technologia montażu Wszystkie urządzenia systemu zostaną zamontowane trwale do elementów konstrukcyjnych budynku a same kamery boiskowe zostaną zamontowane do projektowanych słupów oświetlenia boiska. Dotyczy to w szczególności kamer, które musza być zainstalowane w sposób stabilny, uniemożliwiający wszelkie przemieszczanie się urządzenia oraz zapewniający niedostępność związaną z wszelkimi próbami dewastacji lub unieszkodliwienia systemu. Kamery powinne być zainstalowane na wysokości uwzględniającej ewentualne elementy konstrukcyjne boiska, które mogły by przeszkodzić w swobodnej obserwacji boiska. Rejestrator wizyjny należy zainstalować w miejscu umożliwiającym swobodną obsługę i dobrą wentylacje. Rejestrator należy zasilić z sieci 230V za pośrednictwem zasilacza UPS. Zasilacz posiada zabezpieczenie przepięciowe oraz umożliwi podtrzymanie pracy rejestratora w przypadku krótkich zaników napięcia 230 V w sieci. Montaż tych urządzeń należy uzgodnić z przedstawicielami inwestora. 2.5 Opis instalacji kablowej sygnałowej i zasilającej Od rejestratora do poszczególnych kamer należy doprowadzić indywidualne przewody wizyjne koncentryczne 75 Om TRISET-113 PE żelowany. Na końcach każdego łącza wizyjnego zarobić końcówkę BNC75. Po stronie rejestratora poszczególne przewody podłączyć należy do odpowiednich wejść wizyjnych, a po stronie kamer do wyjść sygnałowych 75ohm. Do prowadzenia instalacji wewnątrz budynku użyć należy koryta PCV o odpowiedniej wielkości umożliwiającej w przyszłości rozbudowę systemu. Wszelkie okablowanie doziemne należy wykonać w osłonie z rury grubościennej np. PE lub jej podobnej. Okablowanie obwodów zasilania kamer napięciem 230 V mogą być prowadzone we wspólnych trasach z okablowaniem torów wizyjnych. Instalacje należy wykonać przy użyciu kabla YKY 3x2,5mm2 do kamer zewnętrznych. Każdy obwód kamerowy należy zabezpieczyć wyłącznikiem nadprądowym CLS6-B6 6A. Rozdzielnia elektryczna kamer zewnętrznych powinna znajdować się w pomieszczeniu dozoru wizyjnego. Dokładne ustalenie tras wewnątrz budynku należy konsultować z przedstawicielem inwestora.

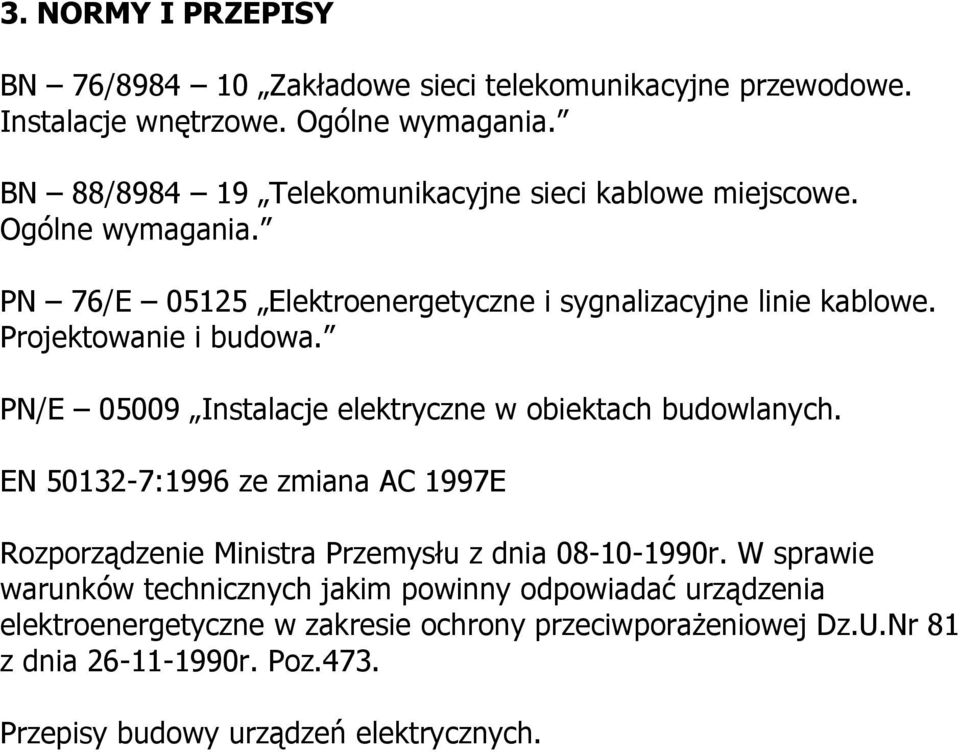

8 3. NORMY I PRZEPISY BN 76/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. BN 88/ Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania. PN 76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN/E Instalacje elektryczne w obiektach budowlanych. EN :1996 ze zmiana AC 1997E Rozporządzenie Ministra Przemysłu z dnia r. W sprawie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej Dz.U.Nr 81 z dnia r. Poz.473. Przepisy budowy urządzeń elektrycznych.

9 4. UWAGI KONCOWE W dokumentacji projektowej przedstawiono rozwiązania technologiczne oparte na konkretnym typie urządzeń systemowych. Możliwosci techniczne wszystkich zastosowanych urządzeń spełniają wymogi przedstawione przez Inwestora oraz normy i przepisy z tym związane. Wykonawca powinien spełniać następujące wymagania: - pracownicy biorący bezpośredni udział w przedmiotowej realizacji winni posiadać Licencje Pracownika Zabezpieczenia Technicznego minimum pierwszego stopnia, - Wykonawca winien posiadać Autoryzacje Techniczne i Certyfikaty uprawniające do instalowania, konfigurowania jak też programowania urządzeń i systemów zawartych niniejszym projekcie, - Wykonawca powinien posiadać niezbędna wiedze, doświadczenie techniczne oraz możliwości finansowe niezbędne do realizacja zadania, - Wykonawca musi zapewnić serwis gwarancyjny z czasem reakcji nie dłuższym niż 24 godziny od zgłoszenia awarii. Do odbioru technicznego Wykonawca winien załączyć kompletna dokumentacje powykonawcza systemu. Po zakończeniu inwestycji należy wszelkie dokumentacje wraz z ewentualnymi poprawkami przekazać Inwestorowi, który odpowiednio je zabezpieczy i złoży do archiwizacji. Po zakończeniu inwestycji należy podpisać odpowiednie umowy serwisowo-konserwacyjne w celu utrzymywania systemu w odpowiedniej jakości oraz celem zapewnienia szybkiego serwisu Zaleca sie wyznaczenie odpowiednich osób kierujących i koordynujących prace, zarówno ze strony Inwestora jak i Wykonawcy. Po zakończeniu poszczególnych zakresów prac należy przeprowadzić testy akceptacyjne z udziałem Inwestora i zakończyć je odpowiednim protokołem zdawczo odbiorczym. Po zakończeniu wszystkich prac należy przeprowadzić odbiór techniczny z udziałem przedstawicieli Inwestora i Wykonawcy i zakończyć go końcowym protokółem zdawczo-odbiorczym. Po zakończeniu wszelkich prac należy przeszkolić zespół osób wyznaczonych przez Inwestora do obsługi systemów i zakończyć szkolenie odpowiednim protokołem.

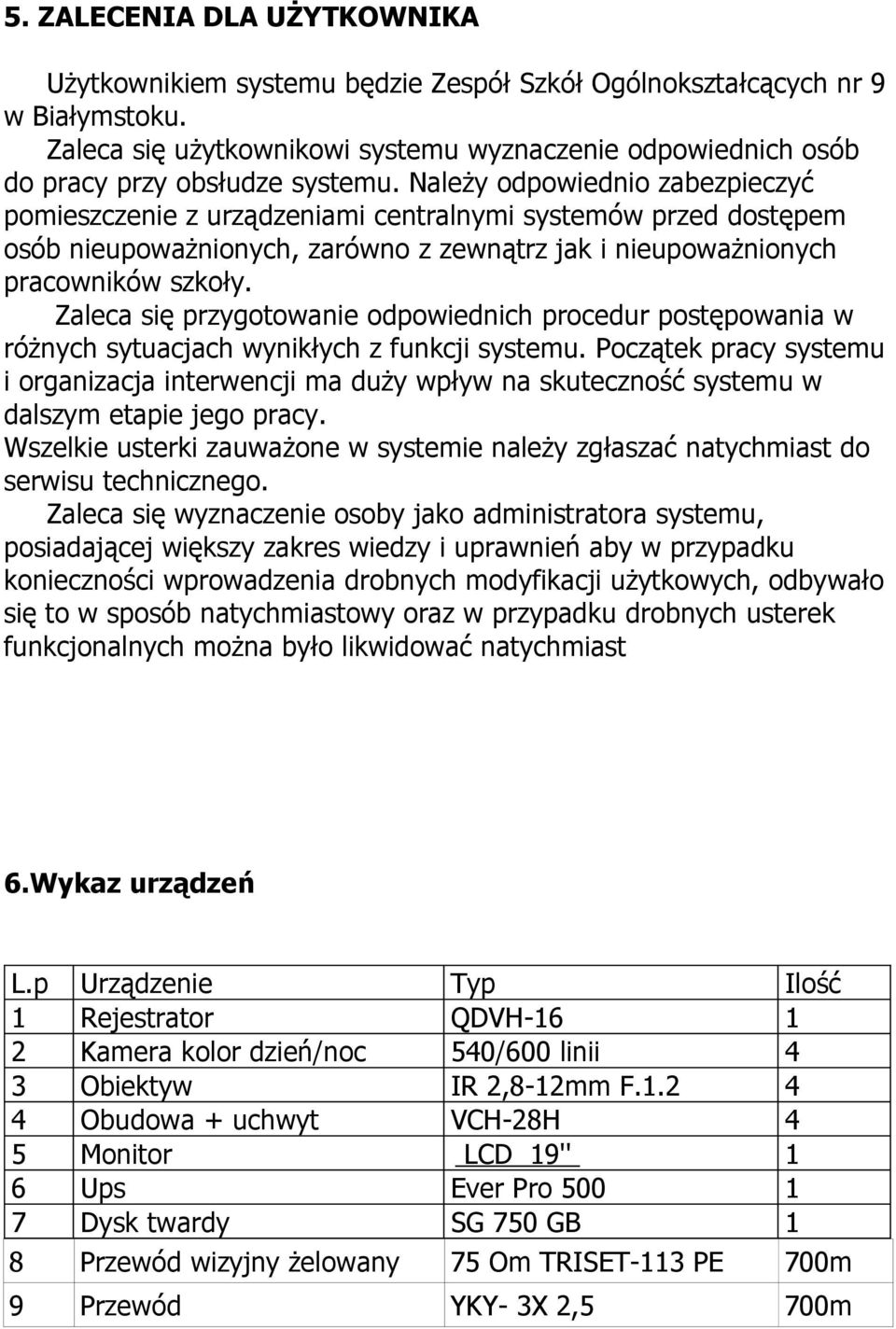

10 5. ZALECENIA DLA UŻYTKOWNIKA Użytkownikiem systemu będzie Zespół Szkół Ogólnokształcących nr 9 w Białymstoku. Zaleca się użytkownikowi systemu wyznaczenie odpowiednich osób do pracy przy obsłudze systemu. Należy odpowiednio zabezpieczyć pomieszczenie z urządzeniami centralnymi systemów przed dostępem osób nieupoważnionych, zarówno z zewnątrz jak i nieupoważnionych pracowników szkoły. Zaleca się przygotowanie odpowiednich procedur postępowania w różnych sytuacjach wynikłych z funkcji systemu. Początek pracy systemu i organizacja interwencji ma duży wpływ na skuteczność systemu w dalszym etapie jego pracy. Wszelkie usterki zauważone w systemie należy zgłaszać natychmiast do serwisu technicznego. Zaleca się wyznaczenie osoby jako administratora systemu, posiadającej większy zakres wiedzy i uprawnień aby w przypadku konieczności wprowadzenia drobnych modyfikacji użytkowych, odbywało się to w sposób natychmiastowy oraz w przypadku drobnych usterek funkcjonalnych można było likwidować natychmiast 6.Wykaz urządzeń L.p Urządzenie Typ Ilość 1 Rejestrator QDVH Kamera kolor dzień/noc 540/600 linii 4 3 Obiektyw IR 2,8-12mm F Obudowa + uchwyt VCH-28H 4 5 Monitor LCD 19'' 1 6 Ups Ever Pro Dysk twardy SG 750 GB 1 8 Przewód wizyjny żelowany 75 Om TRISET-113 PE 700m 9 Przewód YKY- 3X 2,5 700m
