1 Obiekty małej infrastruktury turystycznej w Bolciach Instalacja Monitoringu Wizyjnego Dokumentacja Powykonawcza 1. SPIS TREŚCI: 1 Spis treści - str. 1 2 Opis techniczny instalacji - str Elementy systemu - str Rysunki - str. 6 7 Strona 1

2 2. OPIS TECHNICZNY INSTALACJI 2.1. Zakres opracowania Zakresem opracowania jest dokumentacja powykonawcza instalacji systemu monitoringu wizyjnego służącego do stałego nadzoru wizyjnego, rejestracji sygnałów wizyjnych oraz zdarzeń systemowych na terenie obiektów małej infrastruktury turystycznej w Bolcach Zakres zabezpieczenia W systemie zainstalowano 5 kamer stałopozycyjnych. Są to kamery sieciowe IP typu dzień/noc z przetwornikiem o rozdzielczości 1920 x 1080 pikseli, wyposażone w mechanicznie odsuwany filtr podczerwieni ICR oraz obiektywy asferyczne z korekcją w widmie podczerwieni. Dla zapewnienia ochrony przed dewastacją kamer oraz zmiennymi warunkami klimatycznymi zastosowano obudowy metalowe ogrzewane. Urządzenie rejestrujące, switch, patchpanel i zasilacze umieszczono w szafie teletechnicznej RACK zamontowanej na ścianie sanitariatu. Szafa została wyposażona w elementy grzejne i wentylacyjne zapewniające utrzymanie właściwej temperatury, niezbędnej dla prawidłowego funkcjonowania urządzeń. 2.3 Opis działania kamer wizyjnych Kamery pracują w trybie dualnym DZIEŃ/NOC z mechanicznie usuwanym filrtem podczerwieni, umożliwiającym podgląd w kolorze przy dobrych warunkach oświetleniowych, natomiast przy słabych warunkach oświetleniowych automatycznie przełączają się w tryb monochromatyczny - czaro-biały. Obiektywy asferyczne z korekcją w widmie podczerwieni pozwalają na zachowanie ostrości w dzień jak i w nocy. Obudowy kamer zostały zamontowane są na słupach oświetleniowych za pomocą specjalnych uchwytów słupowych w ogrzewanych obudowach i wysięgnikach z ukrytym torem kablowym. Sygnał wizyjny emitowany z kamer jest przesyłany liniami transmisyjnymi korzystając z protokołu internetowego TCP, UDP i HTTP. Medium transmisyjnym jest kabel typu skrętka FTP kat. 5, który służy także do zasilania samych kamer w standardzie PoE 48V. Sygnał wizyjny przesyłany jest równolegle do rejestratora oraz do sieci. Rejestracja obrazu dokonywana jest na rejestratorze IP, natomiast obserwacja obrazu odbywa się poprzez Internet za pośrednictwem sieci lokalnego dostawcy usługi dostępu do Internetu. Strona 2

3 2.4 Opis działania rejestratora cyfrowego. Rejestrator cyfrowy IP pozwala na rejestrację obrazu na dyskach HDD z maksymalnie 8 kamer IP. Dostęp do zarchiwizowanych danych jest możliwy lokalnie lub poprzez sieć internetową i jest zabezpieczony hasłem przed dostępem osób niepowołanych. Rejestrator jest wyposażony w 2 dyski twarde serii AV przeznaczone do pracy ciągłej o pojemności 3 TB każdy. Taka konfiguracja daje możliwość ciągłego zapisu i przechowywania zdarzeń do kilku tygodni. 2.5 Ochrona przeciwprzepięciowa Do zabezpieczenia urządzeń od skutków przepięć zastosowano dwa rodzaje ochronników sieci LAN. Znajdują się one na dwóch końcach linii transmisyjnych w obudowach kamer oraz w szafie dystrybucyjnej RACK. Ochronniki zamontowane przy kamerach są to autonomiczne urządzenia posiadające port wejściowy i wyjściowy LAN oraz przewód uziemiający. Ochronniki w szafie RACK są zintegrowanym elementem wyposażenia patchpanela (panela krosowego, do którego na stałe przyłączane są przewody przychodzące z kamer). Ochronniki przeciwprzepięciowe w większości przypadków pozwalają uchronić elementy systemu przed skutkami przepięć, jednakże nie gwarantują 100 procentowej ochrony ze względu na nieprzewidywalne działania wyładowań atmosferycznych. 2.6 Opis działania switcha PoE. Switch jest urządzeniem łączącym segmenty sieci komputerowej pracujące w drugiej warstwie modelu ISO/OSI (łącza danych). Jego zadaniem jest przekazywanie ramek ethernetowych z portu wejściowego do właściwego wyjściowego. Zapewnia to prawidłową komunikację między kamerami a rejestratorem oraz między rejestratorem a radiolinią Wi-Fi. Funkcja PoE zaimplementowana w switchu zapewnia jednoczesne zasilanie kamer napięciem 48V DC. Do połączenia poszczególnych portów switcha z gniazdami patchpanela zastosowano patchcordy (przewody krosowe) UTP kat. 5 LSOH. 2.7 Opis działania radiolinii Wi-Fi Radiolinia bezprzewodowa Wi-Fi zapewnia dostęp systemu monitoringu wizyjnego do sieci internetowej. Na maszcie została zainstalowana stacja kliencka z anteną skierowaną na stację bazową dostawcy usług internetowych. Komunikacja pomiędzy stacjami odbywa się drogą radiową w paśmie 2,4 GHz. 2.7 Opis działania zasilacza UPS Zasilacz UPS zapewnia ciągłość zasilania urządzeń sieci 230V podczas krótkich przerw, a także zabezpiecza przed skokami napięcia. Strona 3

4 3. ELEMENTY SYSTEMU 3.1. Wykaz elementów systemu Lp. Opis Typ / Model ilość 1. Rejestrator sieciowy IP 8 kanałowy BCS-NVR08045M 1 szt. 2. Dysk HDD serii AV SV MB 2 szt. 3. Kamera sieciowa IP 2MP ICR (dzień/noc) BCS-BIP szt. 4. Obiektyw z korekcją IR BCS MP IR 5 szt. 5. Obudowa kamery GL 618 / 230V 5 szt. 6. Uchwyt z ukrytym torem kablowym GL szt. 7. Switch PoE 9-portowy SPE-8P-1G 1 szt. 8. Ochronnik / Patchpanel PTU-8R-PRO-PoE 1 szt. 9. Ochronnik kamery PTF-1-ECO 5 szt. 10. Zasilacz UPS 1200VA EVER ECO Pro CDS RACK 1 szt. 11. Szafa RACK MZ Z 1 szt. 12. Wentylator szafy z termostatem - 1 szt. 13. Grzejnik szafy z termostatem - 1 szt. 14. Materiały instalacyjne i pomocnicze - 1 kpl Istotne dane techniczne urządzeń: Dane techniczne rejestratora: Rejestrator sieciowy IP Model: BCS-NVR08045M Ilość kanałów video : do 8 Ilość dysków max: 4 HDD SATA(max. do 16TB) lub 3HDD + nagrywarka Obsługiwana rozdzielczość kamer : 5Mpix, 3Mpix, 1080P, 1.3 Mpix, 720P, D1 Wyjścia : 1HDMI, 1VGA, 1TV BNC, 1 BNC MIC, 3xUSB, 1x esata Pentaplex : TAK Komunikacja OSD Obsługa pilotem i myszą RS232, 485, 2xRJ-45 (Ethernet,LAN) 3HDD + nagrywarka Kompresja H.264, MPEG4 Polska instrukcja i menu Napięcie zasilania AC 100~240V, 50/60Hz Wbudowany web-service, CMS(DSS/PSS/Smart PSS) & idmss/gdmss Obsługa kamer PTZ : TAK Strona 4

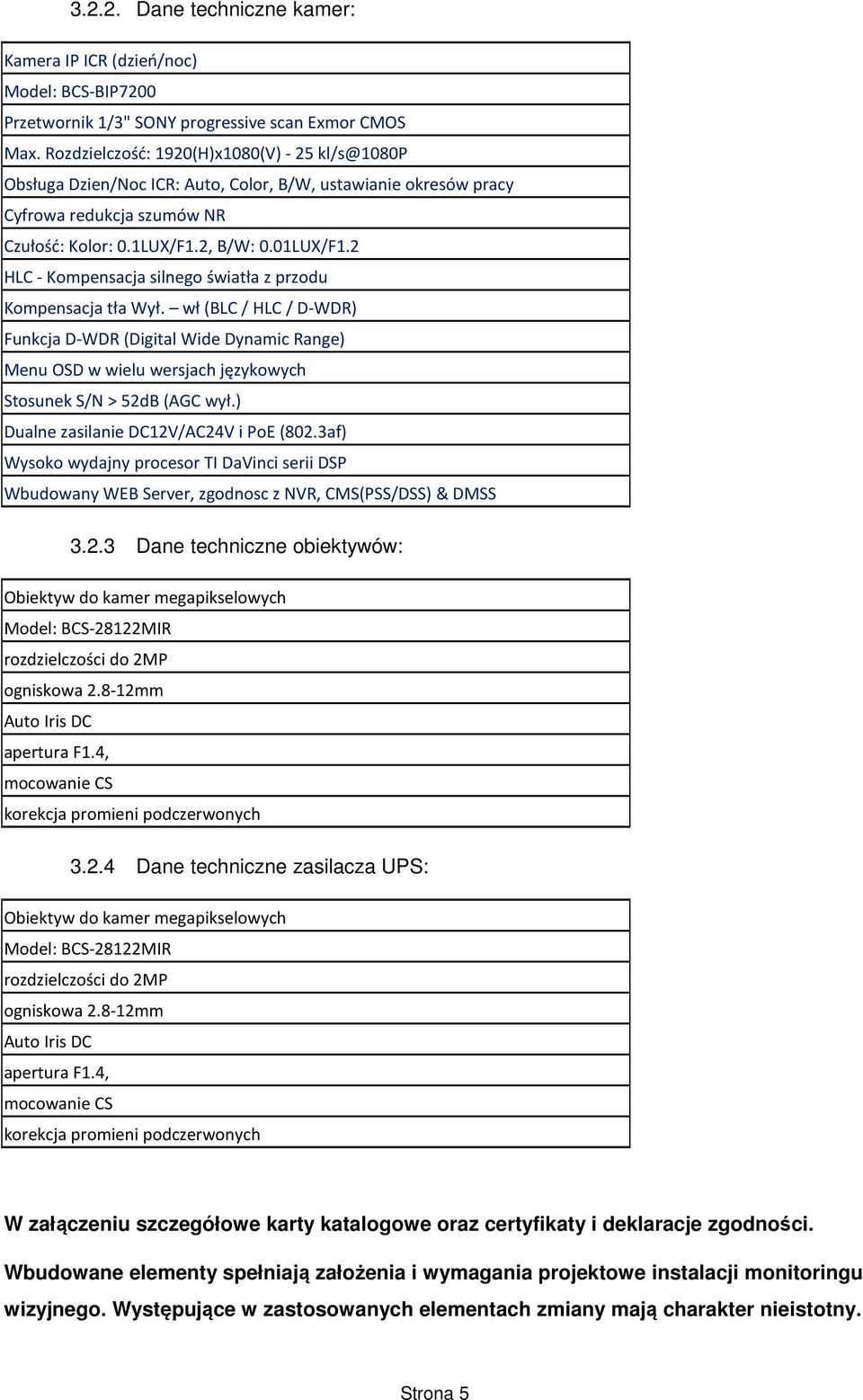

5 Dane techniczne kamer: Kamera IP ICR (dzień/noc) Model: BCS-BIP7200 Przetwornik 1/3" SONY progressive scan Exmor CMOS Max. Rozdzielczość: 1920(H)x1080(V) - 25 kl/s@1080p Obsługa Dzien/Noc ICR: Auto, Color, B/W, ustawianie okresów pracy Cyfrowa redukcja szumów NR Czułość: Kolor: 0.1LUX/F1.2, B/W: 0.01LUX/F1.2 HLC - Kompensacja silnego światła z przodu Kompensacja tła Wył. wł (BLC / HLC / D-WDR) Funkcja D-WDR (Digital Wide Dynamic Range) Menu OSD w wielu wersjach językowych Stosunek S/N > 52dB (AGC wył.) Dualne zasilanie DC12V/AC24V i PoE (802.3af) Wysoko wydajny procesor TI DaVinci serii DSP Wbudowany WEB Server, zgodnosc z NVR, CMS(PSS/DSS) & DMSS Dane techniczne obiektywów: Obiektyw do kamer megapikselowych Model: BCS-28122MIR rozdzielczości do 2MP ogniskowa mm Auto Iris DC apertura F1.4, mocowanie CS korekcja promieni podczerwonych Dane techniczne zasilacza UPS: Obiektyw do kamer megapikselowych Model: BCS-28122MIR rozdzielczości do 2MP ogniskowa mm Auto Iris DC apertura F1.4, mocowanie CS korekcja promieni podczerwonych W załączeniu szczegółowe karty katalogowe oraz certyfikaty i deklaracje zgodności. Wbudowane elementy spełniają założenia i wymagania projektowe instalacji monitoringu wizyjnego. Występujące w zastosowanych elementach zmiany mają charakter nieistotny. Strona 5

6 4. RYSUNKI Strona 6

7 Strona 7
