INSTRUKCJA OBSŁUGI KAMERY. Sunell IRC13/40ATVD/B IRC13/40AUVD/M IRC13/40AUVD

Transkrypt

1 INSTRUKCJA OBSŁUGI KAMERY Sunell IRC13/40ATVD/B IRC13/40AUVD/M IRC13/40AUVD OSTRZEŻENIE: Urządzenie powinno być instalowane przez fachowy personel posiadający uprawnienia do pracy z urządzeniami i instalacjami elektrycznymi oraz wiedzę w zakresie instalacji CCTV. Przeznaczenie kamery: Kamera może pracować zarówno w warunkach zewnętrznych i wewnętrznych. Obudowa spełnia normy szczelności klasy IP66. Zakres temperatury pracy kamery wynosi C. Producent oraz dystrybutor nie ponoszą odpowiedzialności za nieprawidłową instalację i/lub użytkowanie produktu. Uszkodzenia lub szkody wynikające z nieprzestrzegania przepisów lub zasad profesjonalnego posługiwania się produktem nie mogą być podstawą żadnych roszczeń wobec producenta ani dystrybutora, w tym uprawnień gwarancyjnych. Warunki instalacji kamery: Kamera może być instalowana jedynie na podłożu które jest w stanie utrzymać jej ciężar. Nie należy kierować kamery bezpośrednio w silne źródło światła lub słońca, bo może to spowodować uszkodzenie obiektywu i przetwornika Zasilanie: kamera wymaga zasilania napięciem stałym o wartości napięcia 12V (±10%) i wartości prądu co najmniej 0.35 A zasilaczem z wtykiem 2.1/5.5 (polaryzacja "+" w środku). Zasilacz o innej polaryzacji może uszkodzić kamerę. Zaleca się stosowanie zasilacza o co najmniej 10% większej wydajności prądowej. Przed montażem i uruchomieniem kamery prosimy o przeczytanie instrukcji obsługi. Umożliwi to bezpieczną instalację i pozwoli na optymalne wykorzystanie sprzętu i zadowolenie z pracy urządzenia.

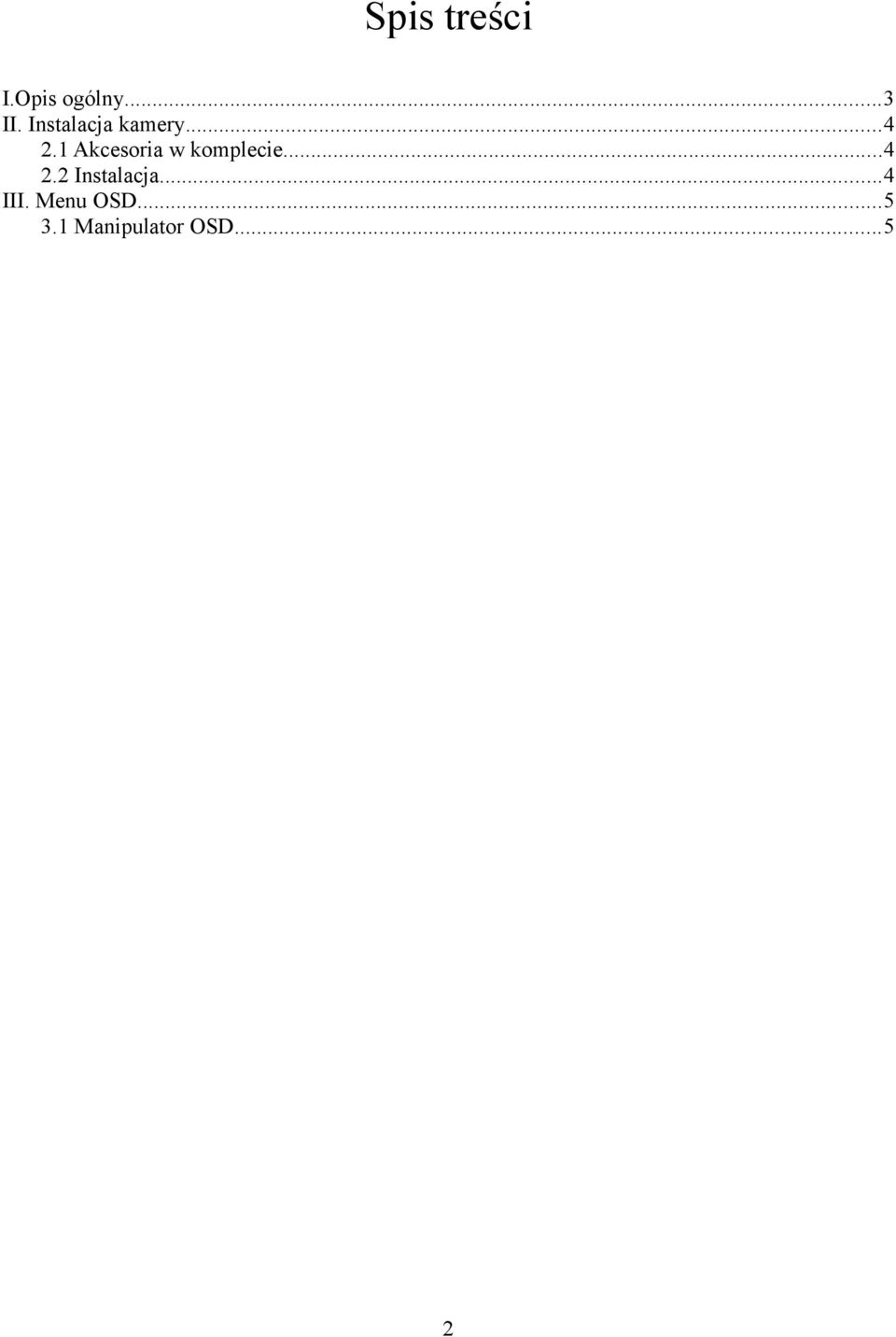

2 Spis treści I.Opis ogólny...3 II. Instalacja kamery Akcesoria w komplecie Instalacja...4 III. Menu OSD Manipulator OSD...5 2

3 I.Opis ogólny Kamera firmy Sunell pochodzi z linii kamer Effectus. Została wyposażona w przetwornik typu CMOS z linii Sony Exmor o rozdzielczości 1.3Mpx i potrafi wygenerować 900TVL w trybie kolorowym. Wynikowy obraz cechuje wysoka jakość oraz dobre parametry przy słabym oświetleniu. Ciekawą funkcją kamery jest możliwość wykonania zbliżenia cyfrowego. Do generowania powiększonego obrazu używana jest mniejsza część przetwornika - dzięki jego wysokiej rozdzielczości nie następuje znacząca utrata jakości obrazu. Aby w pełni wykorzystać taką rozdzielczość należy stosować rejestratory oznaczone jako 960H (lub WD1). Nazwa Kod Przetwornik obrazu Standard wideo Liczba efektywnych pikseli Rozdzielczość pozioma (TVL) Czułość (lx) przy F1,2, 40 IRE Odstęp sygnał-szum Elektroniczna migawka AGC Menu OSD Szeroki zakres dynamiki BLC Dzień/ noc Cyfrowa redukcja szumów Strefy prywatności Odbicie lustrzane Detekcja ruchu Materiał obudowy Temperatura pracy Klasa szczelności Złącza zewnętrzne Zasilanie Pobór mocy IRC13/40ATVD/B IRC13/40AUVD/M IRC13/40AUVD M M10761 M /2.8" CMOS, Sony Exmor IMX322 DSP FH8520 PAL 1.3 Mpx 900 (kolor) 950 (czarno-biały) 0,1 (kolor) 0,01 (czarno-biały) >50 db, bez manualnej regulacji prędkości Automatyczna, ICR, 3D, 8 stref, 4 strefy stop aluminium C IP66 wideo (BNC) zasilanie (gniazdo 2,1/5,5) DC 12 V; 0,35 A 3,8 W 3

4 II. Instalacja kamery 2.1 Akcesoria w komplecie 2.2 Instalacja 4

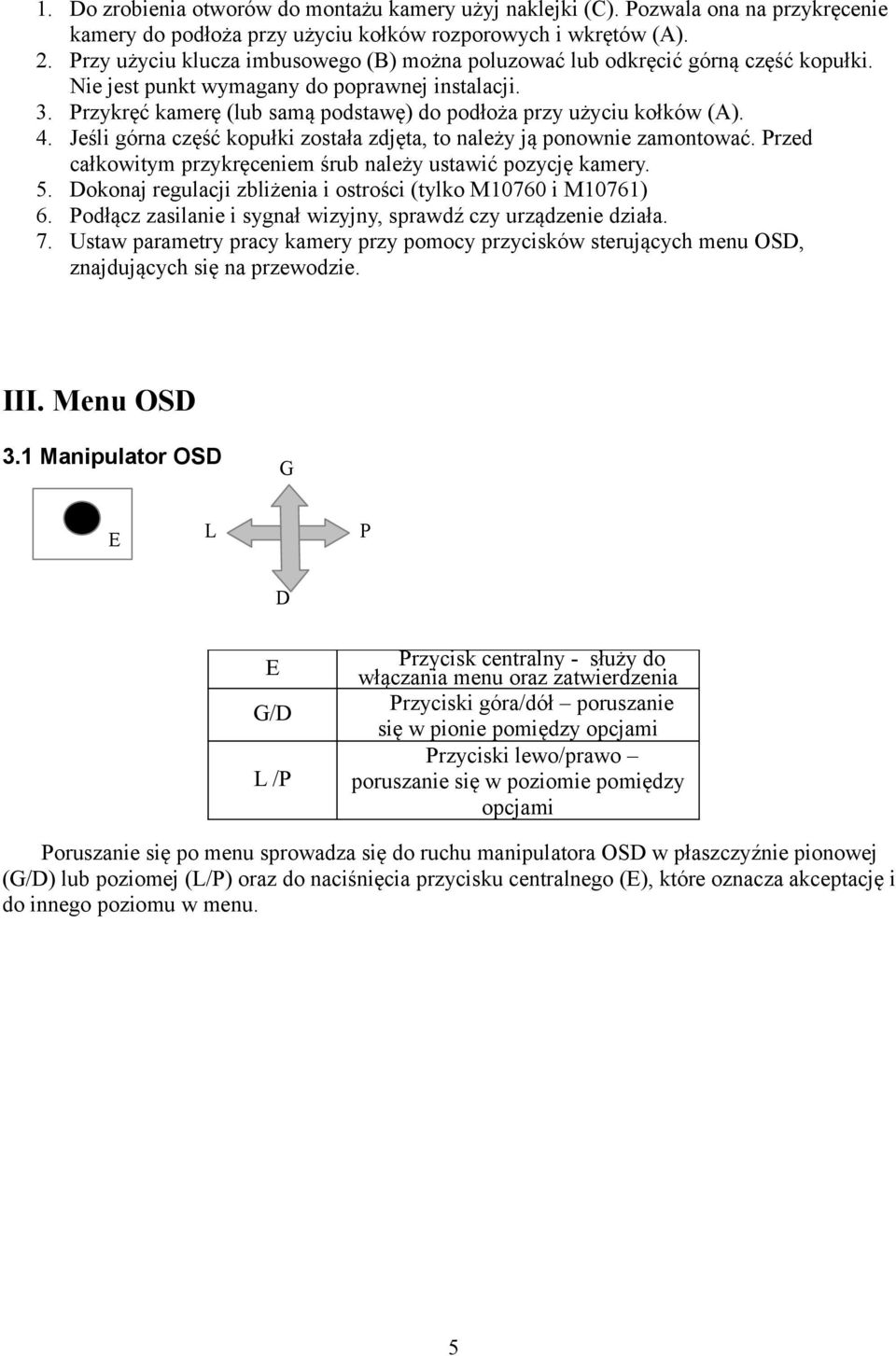

5 1. Do zrobienia otworów do montażu kamery użyj naklejki (C). Pozwala ona na przykręcenie kamery do podłoża przy użyciu kołków rozporowych i wkrętów (A). 2. Przy użyciu klucza imbusowego (B) można poluzować lub odkręcić górną część kopułki. Nie jest punkt wymagany do poprawnej instalacji. 3. Przykręć kamerę (lub samą podstawę) do podłoża przy użyciu kołków (A). 4. Jeśli górna część kopułki została zdjęta, to należy ją ponownie zamontować. Przed całkowitym przykręceniem śrub należy ustawić pozycję kamery. 5. Dokonaj regulacji zbliżenia i ostrości (tylko M10760 i M10761) 6. Podłącz zasilanie i sygnał wizyjny, sprawdź czy urządzenie działa. 7. Ustaw parametry pracy kamery przy pomocy przycisków sterujących menu OSD, znajdujących się na przewodzie. III. Menu OSD 3.1 Manipulator OSD G E L P D E G/D L /P Przycisk centralny - służy do włączania menu oraz zatwierdzenia Przyciski góra/dół poruszanie się w pionie pomiędzy opcjami Przyciski lewo/prawo poruszanie się w poziomie pomiędzy opcjami Poruszanie się po menu sprowadza się do ruchu manipulatora OSD w płaszczyźnie pionowej (G/D) lub poziomej (L/P) oraz do naciśnięcia przycisku centralnego (E), które oznacza akceptację i do innego poziomu w menu. 5
