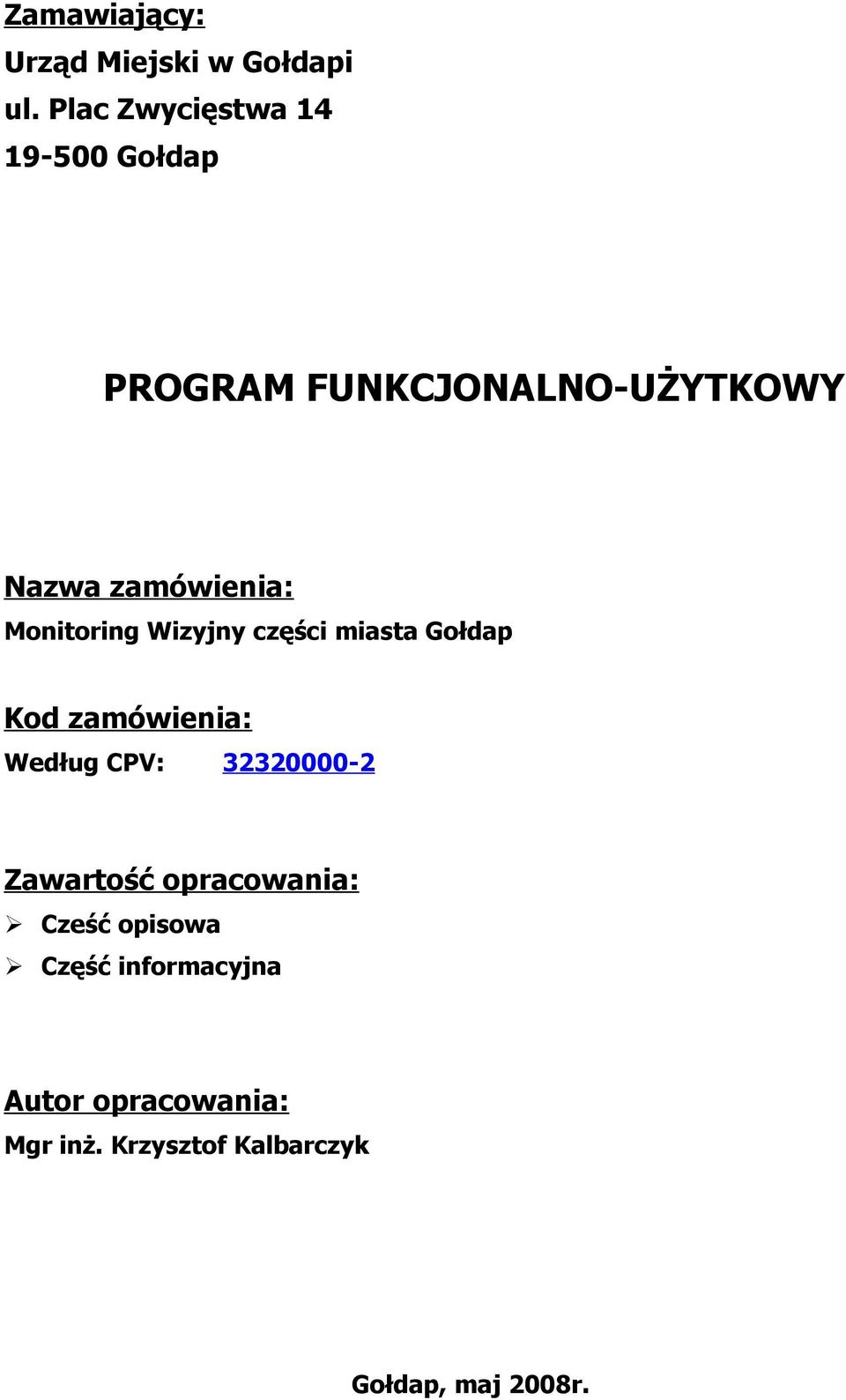

1 Zamawiający: Urząd Miejski w Gołdapi ul. Plac Zwycięstwa Gołdap PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zamówienia: Monitoring Wizyjny części miasta Gołdap Kod zamówienia: Według CPV: Zawartość opracowania: Cześć opisowa Część informacyjna Autor opracowania: Mgr inż. Krzysztof Kalbarczyk Gołdap, maj 2008r.

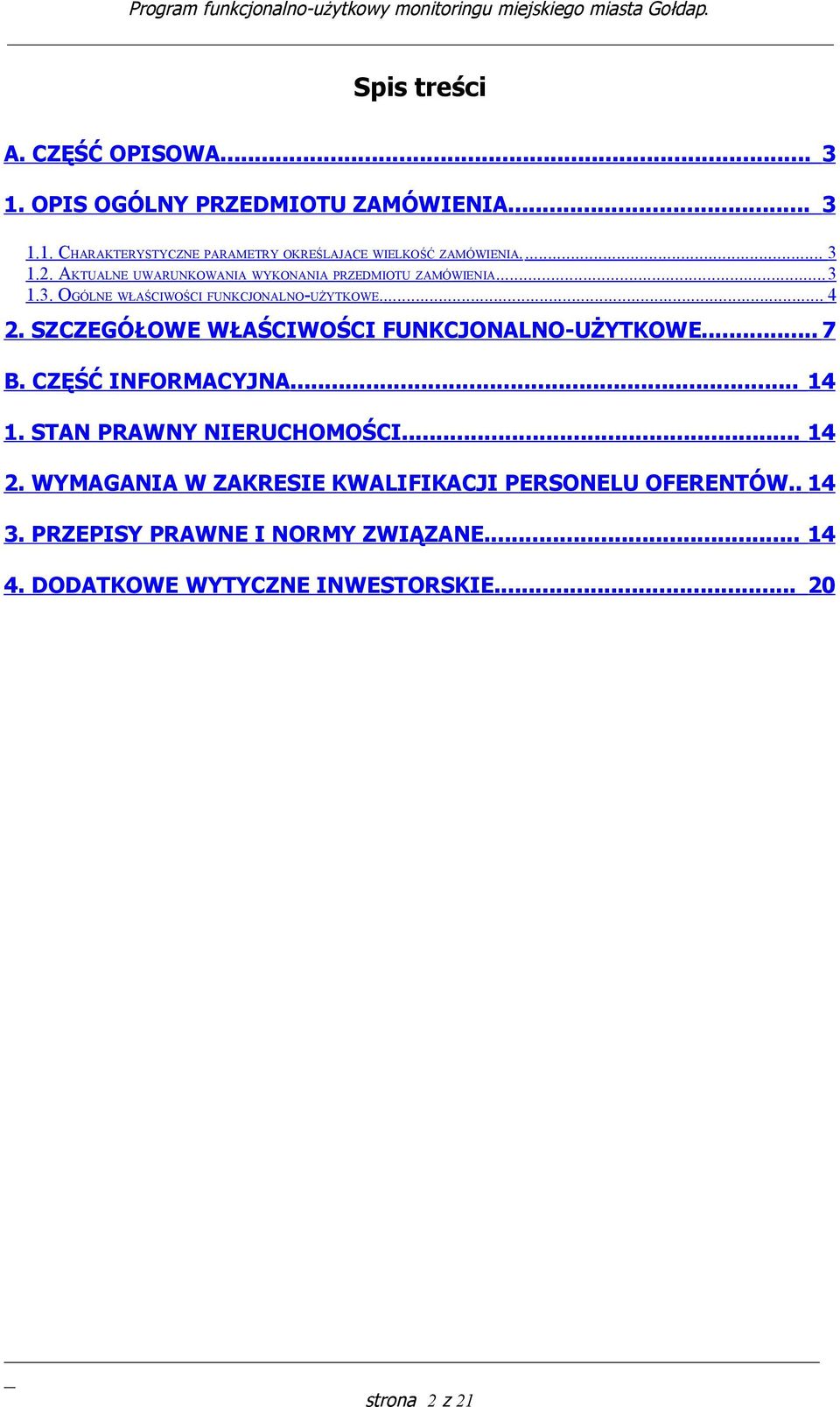

2 Spis treści A. CZĘŚĆ OPISOWA OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE WIELKOŚĆ ZAMÓWIENIA AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE B. CZĘŚĆ INFORMACYJNA STAN PRAWNY NIERUCHOMOŚCI WYMAGANIA W ZAKRESIE KWALIFIKACJI PERSONELU OFERENTÓW PRZEPISY PRAWNE I NORMY ZWIĄZANE DODATKOWE WYTYCZNE INWESTORSKIE strona 2 z 21

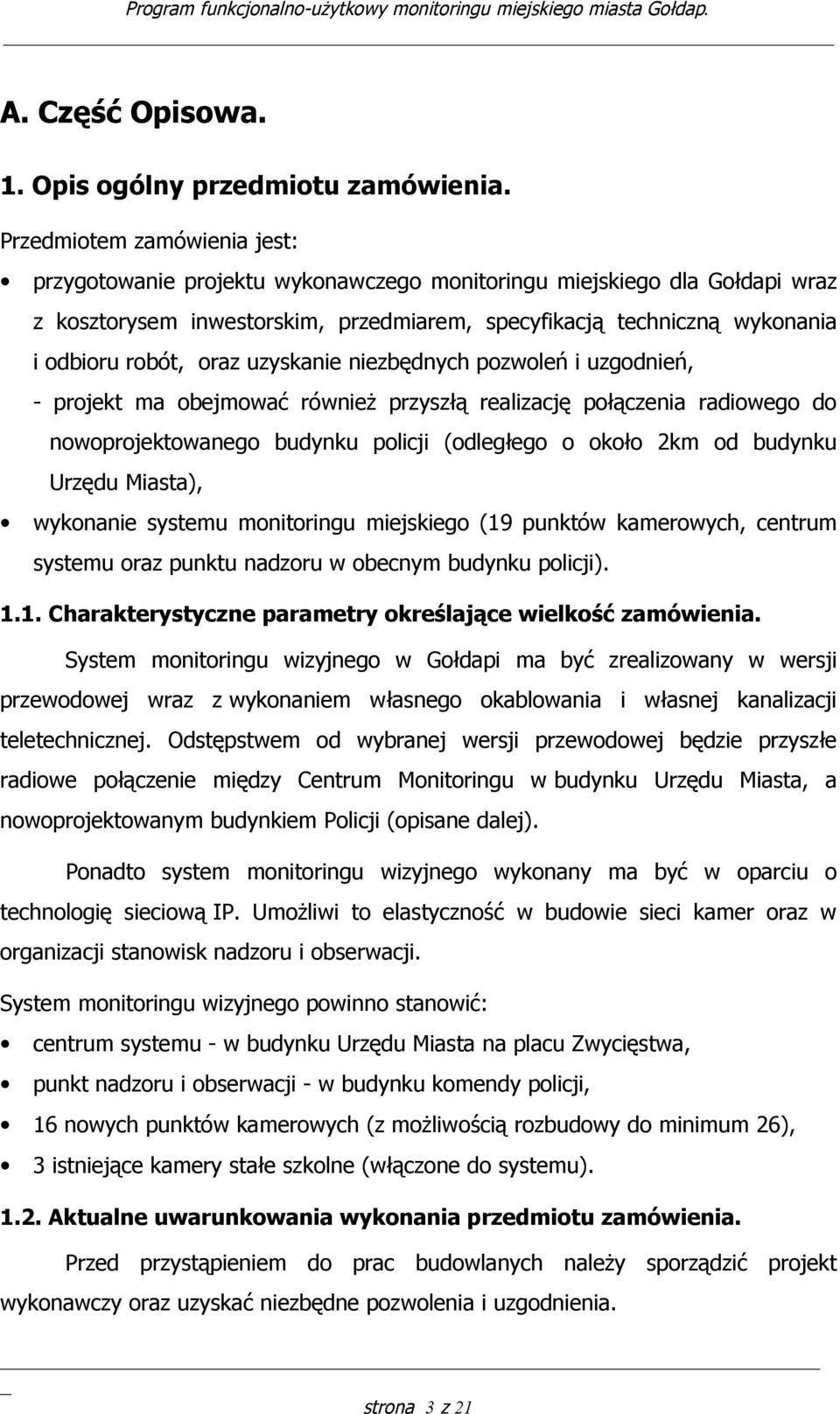

3 A. Część Opisowa. 1. Opis ogólny przedmiotu zamówienia. Przedmiotem zamówienia jest: przygotowanie projektu wykonawczego monitoringu miejskiego dla Gołdapi wraz z kosztorysem inwestorskim, przedmiarem, specyfikacją techniczną wykonania i odbioru robót, oraz uzyskanie niezbędnych pozwoleń i uzgodnień, - projekt ma obejmować również przyszłą realizację połączenia radiowego do nowoprojektowanego budynku policji (odległego o około 2km od budynku Urzędu Miasta), wykonanie systemu monitoringu miejskiego (19 punktów kamerowych, centrum systemu oraz punktu nadzoru w obecnym budynku policji) Charakterystyczne parametry określające wielkość zamówienia. System monitoringu wizyjnego w Gołdapi ma być zrealizowany w wersji przewodowej wraz z wykonaniem własnego okablowania i własnej kanalizacji teletechnicznej. Odstępstwem od wybranej wersji przewodowej będzie przyszłe radiowe połączenie między Centrum Monitoringu w budynku Urzędu Miasta, a nowoprojektowanym budynkiem Policji (opisane dalej). Ponadto system monitoringu wizyjnego wykonany ma być w oparciu o technologię sieciową IP. Umożliwi to elastyczność w budowie sieci kamer oraz w organizacji stanowisk nadzoru i obserwacji. System monitoringu wizyjnego powinno stanowić: centrum systemu - w budynku Urzędu Miasta na placu Zwycięstwa, punkt nadzoru i obserwacji - w budynku komendy policji, 16 nowych punktów kamerowych (z możliwością rozbudowy do minimum 26), 3 istniejące kamery stałe szkolne (włączone do systemu) Aktualne uwarunkowania wykonania przedmiotu zamówienia. Przed przystąpieniem do prac budowlanych należy sporządzić projekt wykonawczy oraz uzyskać niezbędne pozwolenia i uzgodnienia. strona 3 z 21

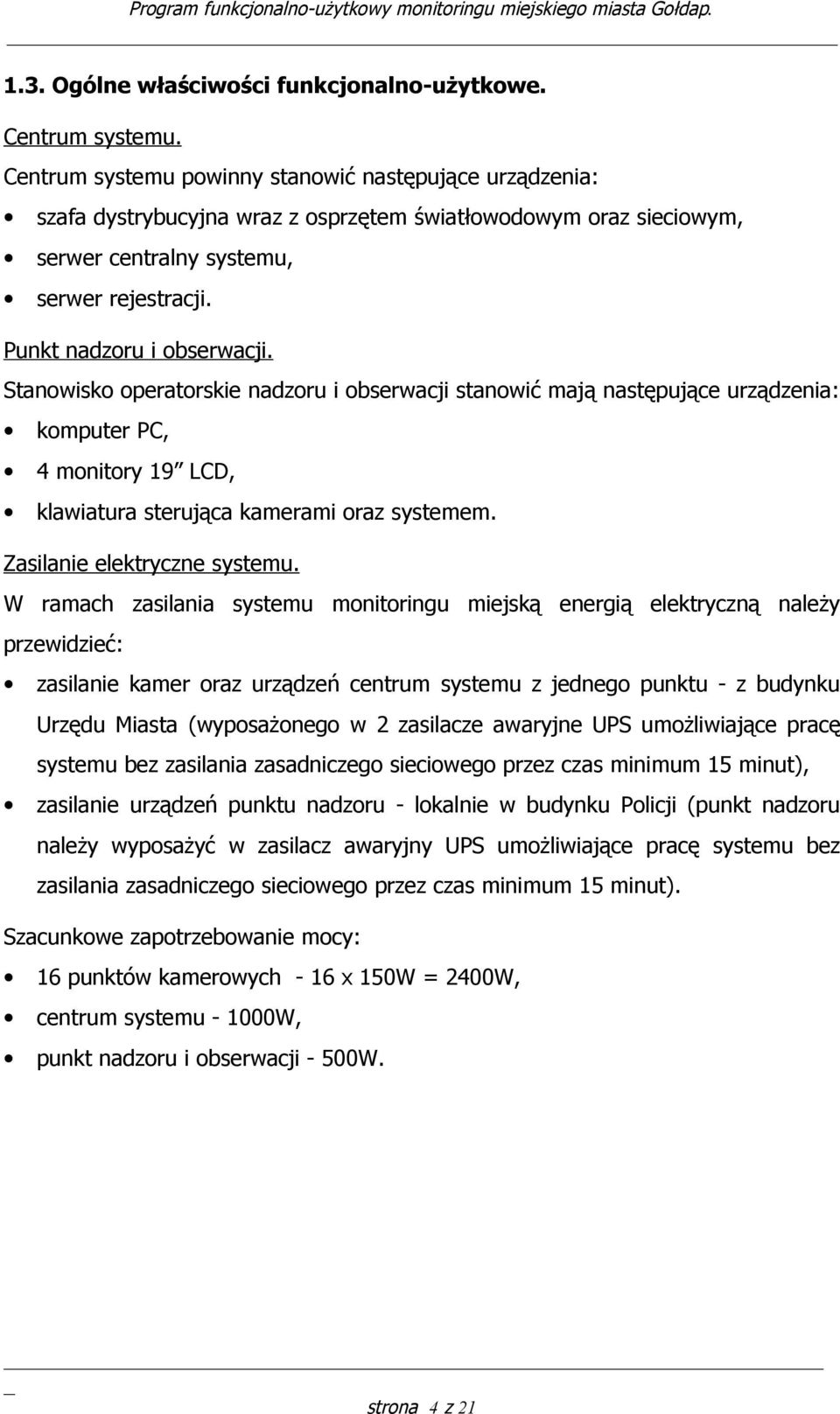

4 1.3. Ogólne właściwości funkcjonalno-użytkowe. Centrum systemu. Centrum systemu powinny stanowić następujące urządzenia: szafa dystrybucyjna wraz z osprzętem światłowodowym oraz sieciowym, serwer centralny systemu, serwer rejestracji. Punkt nadzoru i obserwacji. Stanowisko operatorskie nadzoru i obserwacji stanowić mają następujące urządzenia: komputer PC, 4 monitory 19 LCD, klawiatura sterująca kamerami oraz systemem. Zasilanie elektryczne systemu. W ramach zasilania systemu monitoringu miejską energią elektryczną należy przewidzieć: zasilanie kamer oraz urządzeń centrum systemu z jednego punktu - z budynku Urzędu Miasta (wyposażonego w 2 zasilacze awaryjne UPS umożliwiające pracę systemu bez zasilania zasadniczego sieciowego przez czas minimum 15 minut), zasilanie urządzeń punktu nadzoru - lokalnie w budynku Policji (punkt nadzoru należy wyposażyć w zasilacz awaryjny UPS umożliwiające pracę systemu bez zasilania zasadniczego sieciowego przez czas minimum 15 minut). Szacunkowe zapotrzebowanie mocy: 16 punktów kamerowych - 16 x 150W = 2400W, centrum systemu W, punkt nadzoru i obserwacji - 500W. strona 4 z 21

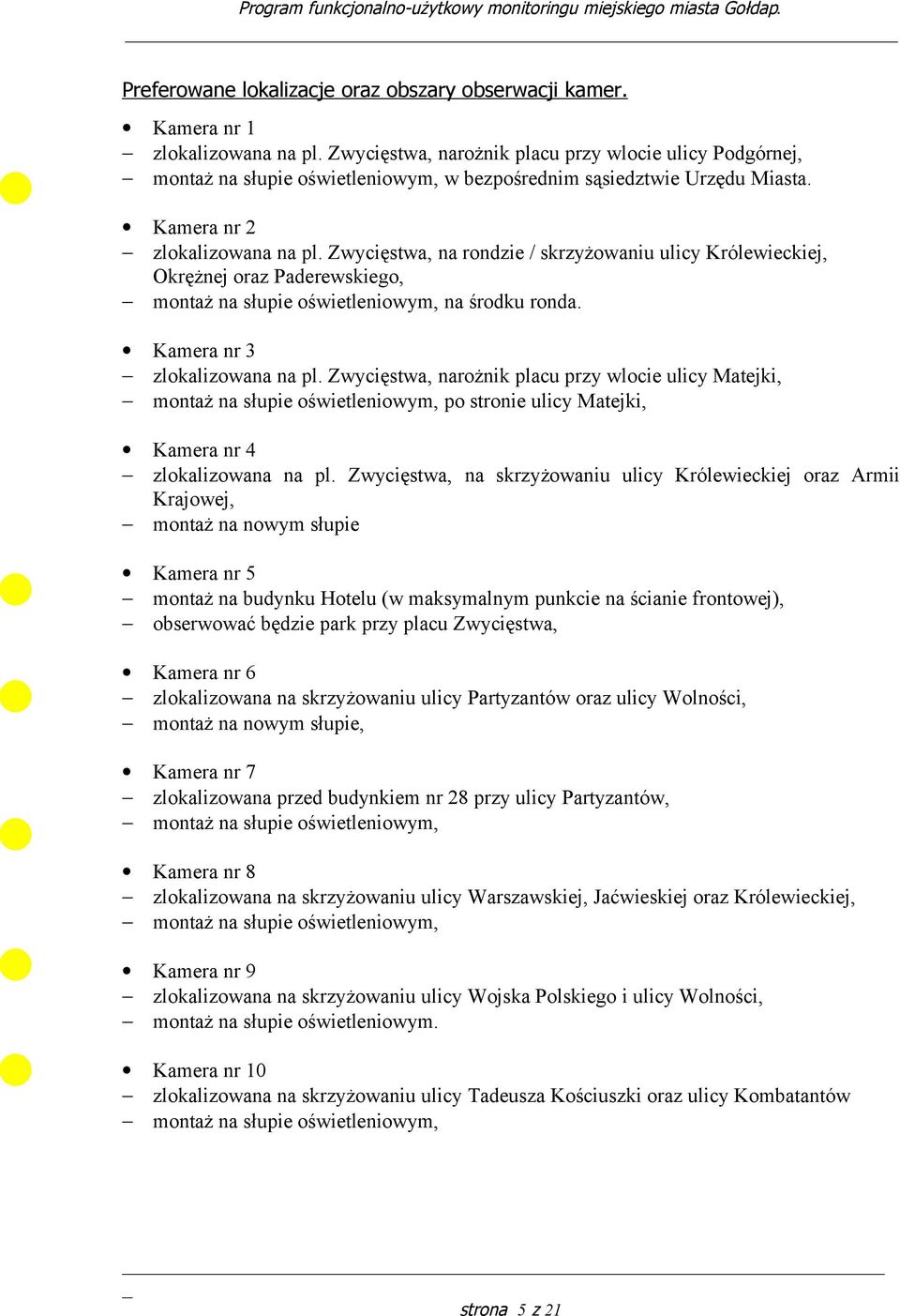

5 Preferowane lokalizacje oraz obszary obserwacji kamer. Kamera nr 1 zlokalizowana na pl. Zwycięstwa, narożnik placu przy wlocie ulicy Podgórnej, montaż na słupie oświetleniowym, w bezpośrednim sąsiedztwie Urzędu Miasta. Kamera nr 2 zlokalizowana na pl. Zwycięstwa, na rondzie / skrzyżowaniu ulicy Królewieckiej, Okrężnej oraz Paderewskiego, montaż na słupie oświetleniowym, na środku ronda. Kamera nr 3 zlokalizowana na pl. Zwycięstwa, narożnik placu przy wlocie ulicy Matejki, montaż na słupie oświetleniowym, po stronie ulicy Matejki, Kamera nr 4 zlokalizowana na pl. Zwycięstwa, na skrzyżowaniu ulicy Królewieckiej oraz Armii Krajowej, montaż na nowym słupie Kamera nr 5 montaż na budynku Hotelu (w maksymalnym punkcie na ścianie frontowej), obserwować będzie park przy placu Zwycięstwa, Kamera nr 6 zlokalizowana na skrzyżowaniu ulicy Partyzantów oraz ulicy Wolności, montaż na nowym słupie, Kamera nr 7 zlokalizowana przed budynkiem nr 28 przy ulicy Partyzantów, montaż na słupie oświetleniowym, Kamera nr 8 zlokalizowana na skrzyżowaniu ulicy Warszawskiej, Jaćwieskiej oraz Królewieckiej, montaż na słupie oświetleniowym, Kamera nr 9 zlokalizowana na skrzyżowaniu ulicy Wojska Polskiego i ulicy Wolności, montaż na słupie oświetleniowym. Kamera nr 10 zlokalizowana na skrzyżowaniu ulicy Tadeusza Kościuszki oraz ulicy Kombatantów montaż na słupie oświetleniowym, strona 5 z 21

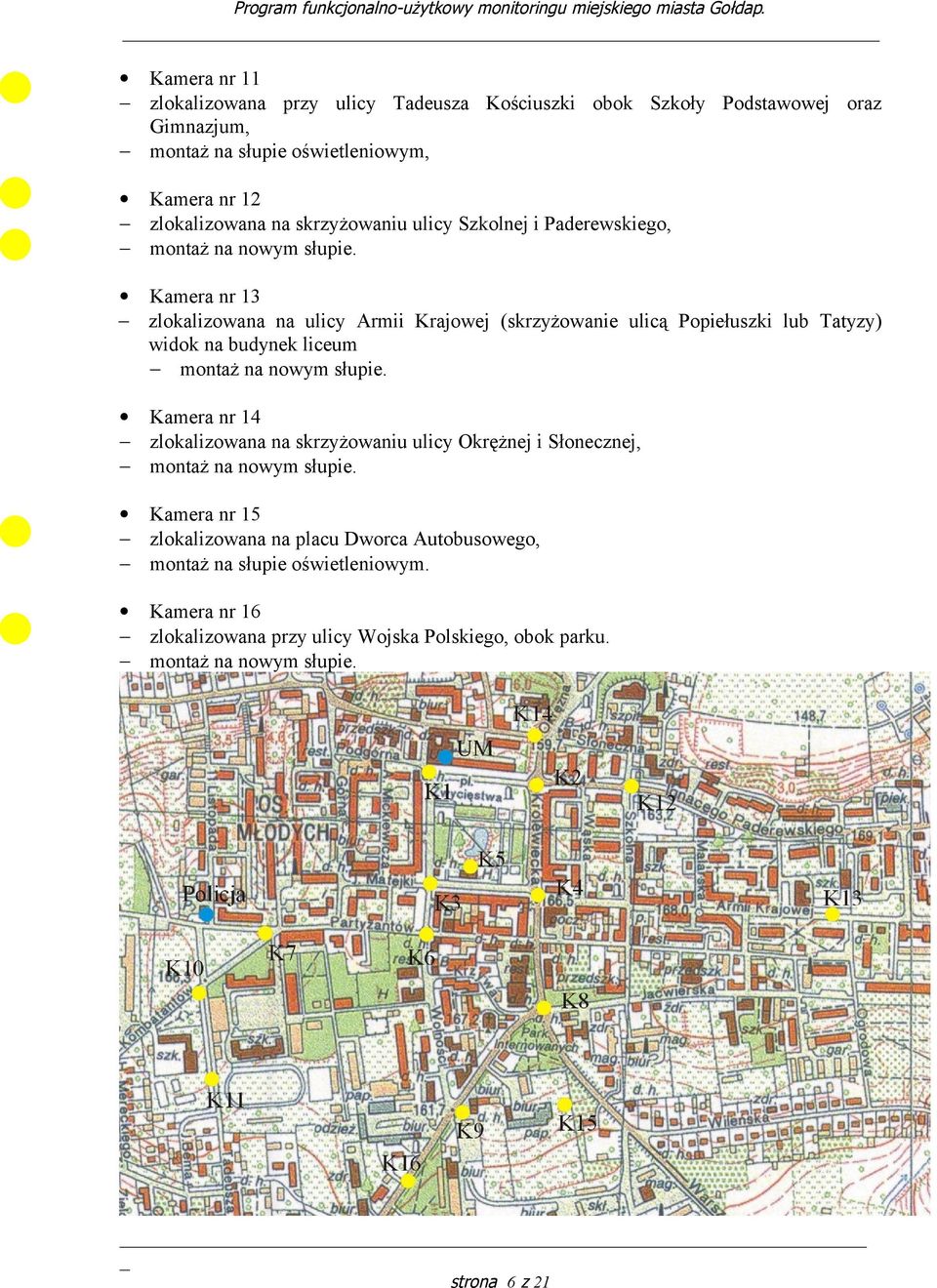

6 Kamera nr 11 zlokalizowana przy ulicy Tadeusza Kościuszki obok Szkoły Podstawowej oraz Gimnazjum, montaż na słupie oświetleniowym, Kamera nr 12 zlokalizowana na skrzyżowaniu ulicy Szkolnej i Paderewskiego, montaż na nowym słupie. Kamera nr 13 zlokalizowana na ulicy Armii Krajowej (skrzyżowanie ulicą Popiełuszki lub Tatyzy) widok na budynek liceum montaż na nowym słupie. Kamera nr 14 zlokalizowana na skrzyżowaniu ulicy Okrężnej i Słonecznej, montaż na nowym słupie. Kamera nr 15 zlokalizowana na placu Dworca Autobusowego, montaż na słupie oświetleniowym. Kamera nr 16 zlokalizowana przy ulicy Wojska Polskiego, obok parku. montaż na nowym słupie. strona 6 z 21

7 2. Szczegółowe właściwości funkcjonalno-użytkowe. Poniżej są podane minimalne wymagania w zakresie parametrów technicznych, jakie powinny spełniać urządzenia systemu monitoringu wizyjnego. Punkt kamerowy kamera szybkoobrotowa, standard nadawania koloru: PAL, możliwość pracy dualnej (kolorowa przy dobrym oświetleniu/czarnobiała przy słabych warunkach oświetleniowych z równoczesnym mechanicznie usuwanym filtrem podczerwieni co zwiększa czułość kamery w zakresie podczerwieni), transmisja wizji i sterowania: standard MPEG-4 w sieci TCP/IP Ethernet, przepływność transmisji: max 6 Mb/s dla 25 obrazów (4 CIF: 704x576 pikseli)/s, obiektyw: 26-krotny zoom (3,5-91,0mm) F , przetwornik: CCD ¼ 752 x 582 pikseli, rozdzielczość pozioma: 460 linii, czułość: 0,5 lux (tryb kolor)/0,1 lux (tryb czarno-biały) dla F1.6, temperatura pracy: od -40 do +60 ºC, kopułka kamery wandaloodporna. Serwer centralny systemu Zadaniem serwera centralnego systemu będzie zarządzanie systemem, zbieranie potoków wizyjnych z kamer, zarządzanie danymi rejestracją, obsługa aplikacji klient/serwer użytkowników. Podstawowe parametry funkcjonalne: ilość obsługiwanych kamer: minimum 26 kamer - z możliwością rozbudowy, parametry wyświetlania obrazu z kamer: 4 CIF (704x576 pikseli), 25 obrazów/s, max. rozdzielczość zapisu: 4 CIF (704x576 pikseli) dla 25 obrazów/s (dla każdej kamery), minimalna wymagana przepustowość potoków wizji z kamer: 156 Mb/s (dla 26 kamer), ilość użytkowników: 1 (z możliwością rozbudowy), dostęp do systemu ograniczony hasłem. strona 7 z 21

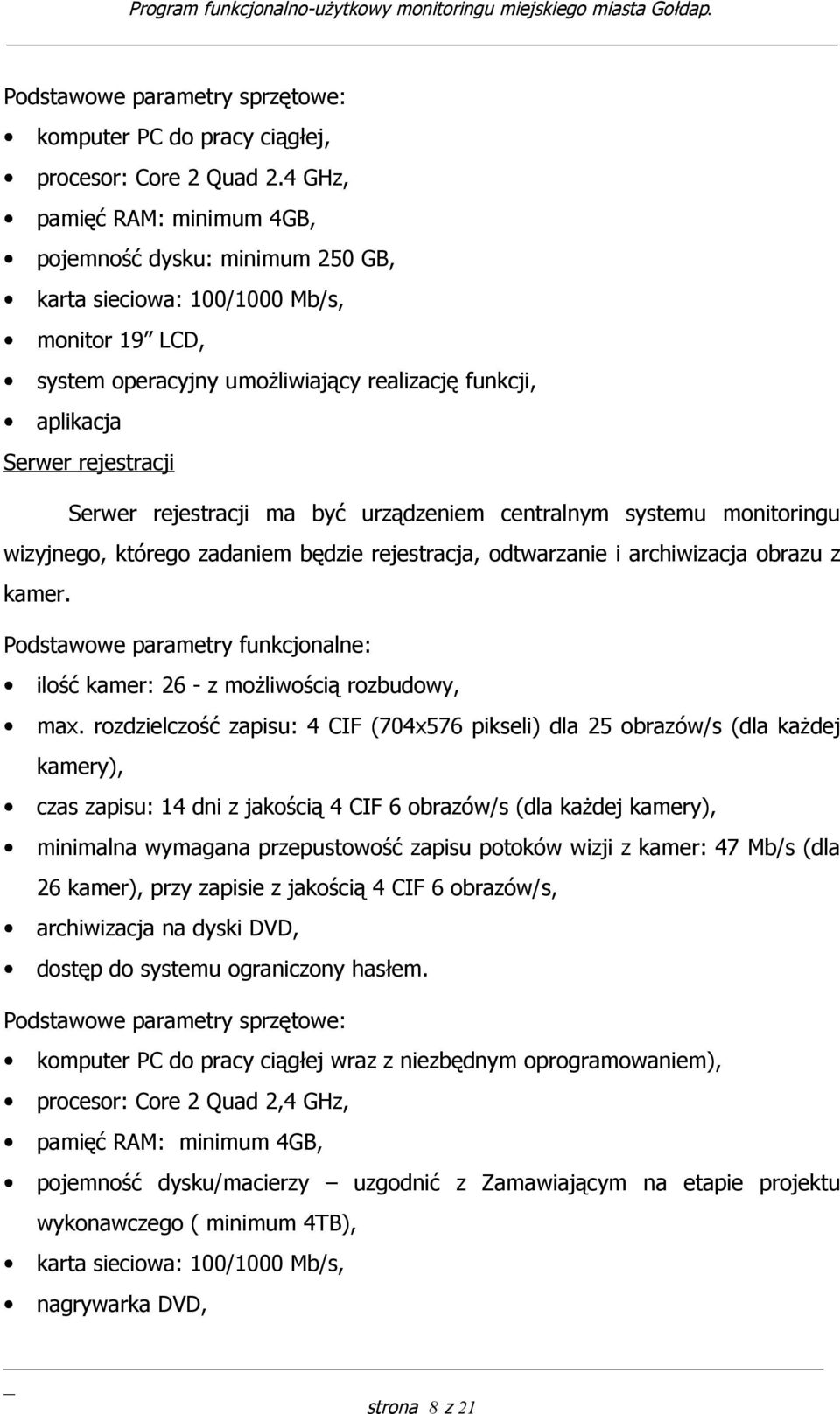

8 Podstawowe parametry sprzętowe: komputer PC do pracy ciągłej, procesor: Core 2 Quad 2.4 GHz, pamięć RAM: minimum 4GB, pojemność dysku: minimum 250 GB, karta sieciowa: 100/1000 Mb/s, monitor 19 LCD, system operacyjny umożliwiający realizację funkcji, aplikacja Serwer rejestracji Serwer rejestracji ma być urządzeniem centralnym systemu monitoringu wizyjnego, którego zadaniem będzie rejestracja, odtwarzanie i archiwizacja obrazu z kamer. Podstawowe parametry funkcjonalne: ilość kamer: 26 - z możliwością rozbudowy, max. rozdzielczość zapisu: 4 CIF (704x576 pikseli) dla 25 obrazów/s (dla każdej kamery), czas zapisu: 14 dni z jakością 4 CIF 6 obrazów/s (dla każdej kamery), minimalna wymagana przepustowość zapisu potoków wizji z kamer: 47 Mb/s (dla 26 kamer), przy zapisie z jakością 4 CIF 6 obrazów/s, archiwizacja na dyski DVD, dostęp do systemu ograniczony hasłem. Podstawowe parametry sprzętowe: komputer PC do pracy ciągłej wraz z niezbędnym oprogramowaniem), procesor: Core 2 Quad 2,4 GHz, pamięć RAM: minimum 4GB, pojemność dysku/macierzy uzgodnić z Zamawiającym na etapie projektu wykonawczego ( minimum 4TB), karta sieciowa: 100/1000 Mb/s, nagrywarka DVD, strona 8 z 21

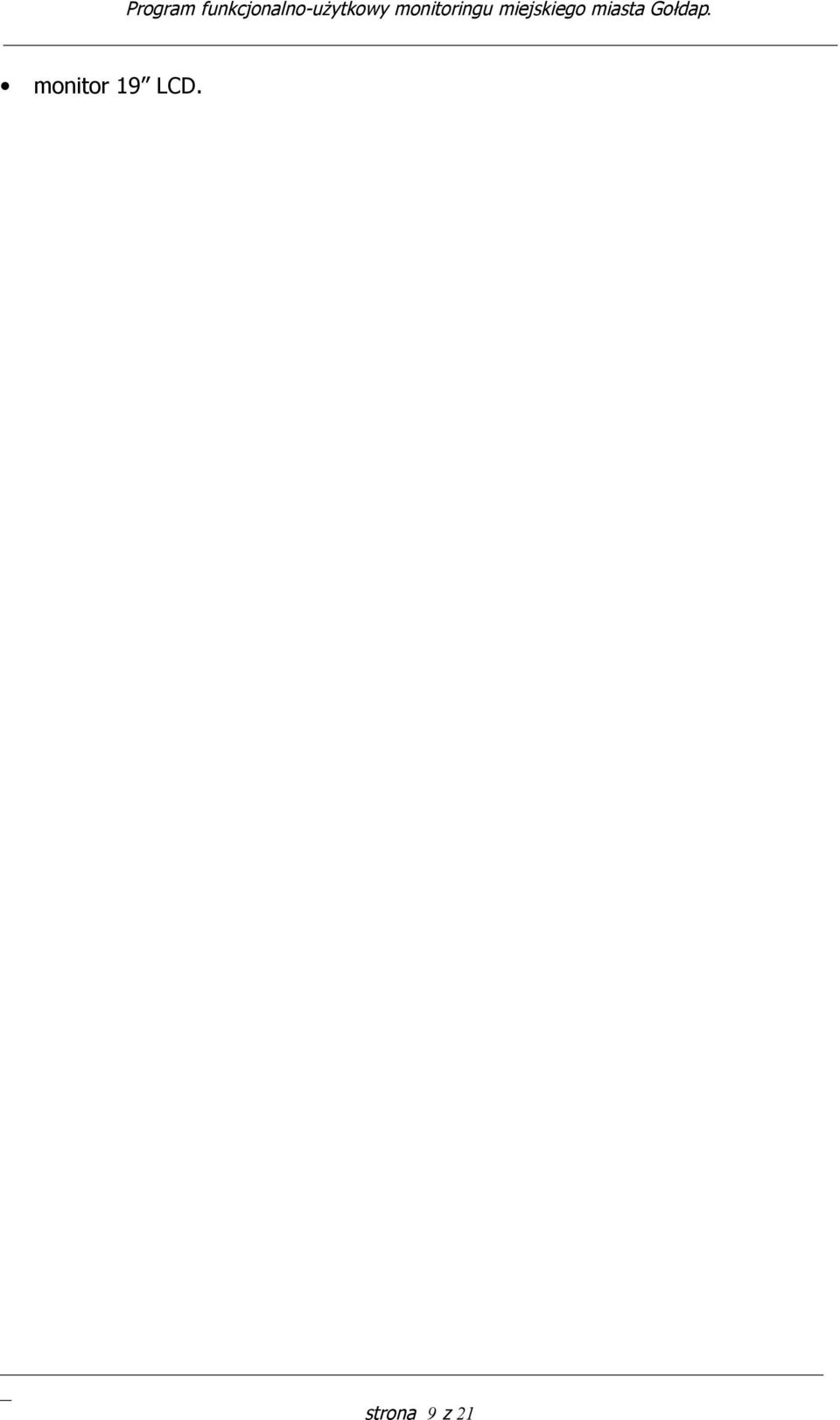

9 monitor 19 LCD. strona 9 z 21

10 Stanowisko operatorskie Stanowisko operatorskie, którego zadaniem będzie obsługa systemu, sterowanie kamerami, obsługa monitorów powinno zawierać następujące urządzenia: komputer PC z oprogramowaniem, 4 monitory 19 LCD, klawiatura sterująca kamerami oraz systemem. Podstawowe parametry funkcjonalne: praca z minimum 4 monitorami, parametry wyświetlania obrazu z kamer: 4 CIF (704x576 pikseli), 25 obrazów/s, minimalna wymagana przepustowość łącza z serwerem: 156 Mb/s (dla 26 kamer), sterowanie kamerami oraz sposobem wyświetlania na monitorach za pomocą manipulatora systemowego z joystickiem (jak w systemach analogowych), zaawansowane funkcje administratora systemu obsługiwane z użyciem klawiatury komputera PC oraz myszki, archiwizacja na dyski DVD, dostęp do systemu ograniczony hasłem. Podstawowe parametry sprzętowe: komputer PC do pracy ciągłej z procesorem Intel Core 2 Duo 2.66 GHz, pamięć RAM: 1GB, pojemność dysku: 250 GB, karta sieciowa: 100/1000 Mb/s, grafika obsługująca minimum 4 monitory, nagrywarka DVD, 4 monitory 19 LCD. Monitory 19 LCD monitor kolorowy zaprojektowany do pracy ciągłej standardu PAL, rozdzielczość: 1280x1024 pikseli, 500 linii TV, luminancja: 300 cd/m 2 i współczynnik kontrastu: 1000:1, kąty obserwacji: 178º w poziomie, 178º w pionie, strona 10 z 21

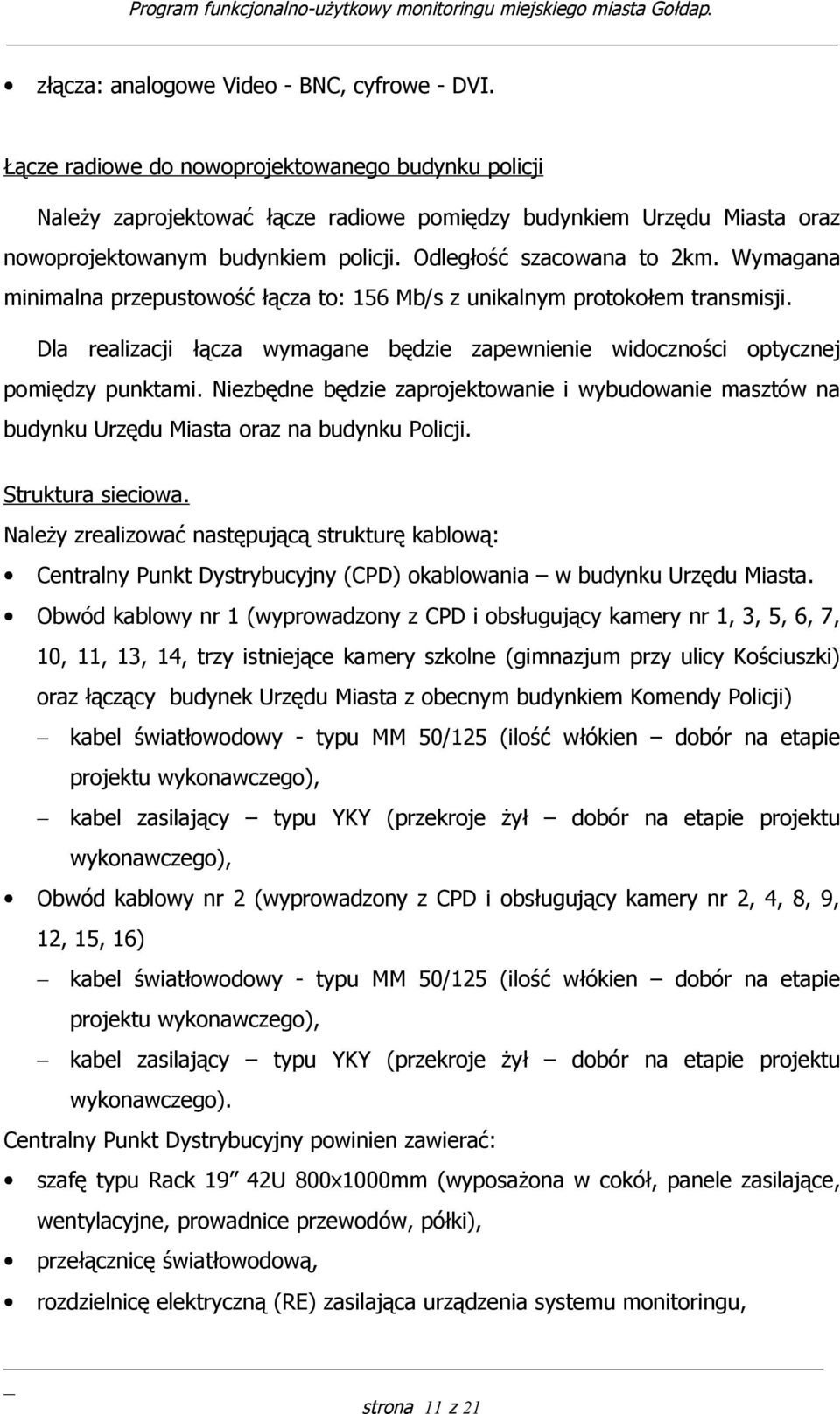

11 złącza: analogowe Video - BNC, cyfrowe - DVI. Łącze radiowe do nowoprojektowanego budynku policji Należy zaprojektować łącze radiowe pomiędzy budynkiem Urzędu Miasta oraz nowoprojektowanym budynkiem policji. Odległość szacowana to 2km. Wymagana minimalna przepustowość łącza to: 156 Mb/s z unikalnym protokołem transmisji. Dla realizacji łącza wymagane będzie zapewnienie widoczności optycznej pomiędzy punktami. Niezbędne będzie zaprojektowanie i wybudowanie masztów na budynku Urzędu Miasta oraz na budynku Policji. Struktura sieciowa. Należy zrealizować następującą strukturę kablową: Centralny Punkt Dystrybucyjny (CPD) okablowania w budynku Urzędu Miasta. Obwód kablowy nr 1 (wyprowadzony z CPD i obsługujący kamery nr 1, 3, 5, 6, 7, 10, 11, 13, 14, trzy istniejące kamery szkolne (gimnazjum przy ulicy Kościuszki) oraz łączący budynek Urzędu Miasta z obecnym budynkiem Komendy Policji) kabel światłowodowy - typu MM 50/125 (ilość włókien dobór na etapie projektu wykonawczego), kabel zasilający typu YKY (przekroje żył dobór na etapie projektu wykonawczego), Obwód kablowy nr 2 (wyprowadzony z CPD i obsługujący kamery nr 2, 4, 8, 9, 12, 15, 16) kabel światłowodowy - typu MM 50/125 (ilość włókien dobór na etapie projektu wykonawczego), kabel zasilający typu YKY (przekroje żył dobór na etapie projektu wykonawczego). Centralny Punkt Dystrybucyjny powinien zawierać: szafę typu Rack 19 42U 800x1000mm (wyposażona w cokół, panele zasilające, wentylacyjne, prowadnice przewodów, półki), przełącznicę światłowodową, rozdzielnicę elektryczną (RE) zasilająca urządzenia systemu monitoringu, strona 11 z 21

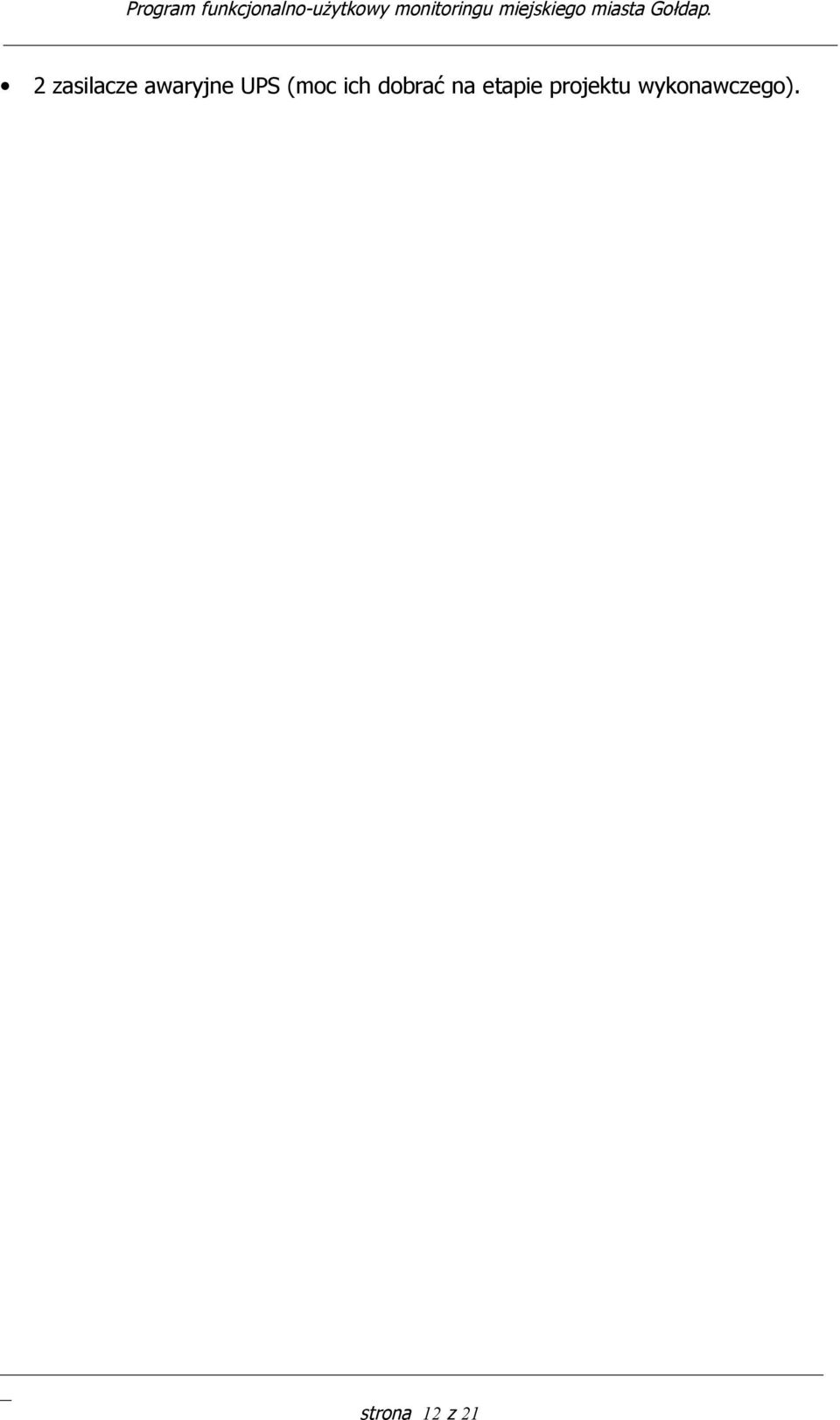

12 2 zasilacze awaryjne UPS (moc ich dobrać na etapie projektu wykonawczego). strona 12 z 21

13 Kable światłowodowe i zasilające wyprowadzone z CPD (magistralne) powinny być prowadzone w kanalizacji kablowej (wykonanej na potrzeby monitoringu wizyjnego) pomiędzy kamerami. Odejścia od kabli magistralnych wykonać w studzienkach kanalizacji teletechnicznej, w pobliżu słupów na których zainstalowane zostaną poszczególne kamery. Każda z kamer wykorzystywać będzie 2 oddzielne włókna światłowodowe. Przy każdej z kamer powinny zostać zainstalowane skrzynki połączeniowe z zamontowanymi zabezpieczeniami elektrycznymi oraz elementami połączeń światłowodowych. Ponadto w skrzynkach tych należy przewidzieć wolną przestrzeń na urządzenia pasywne oraz aktywne na potrzeby ewentualnej rozbudowy o kolejne punkty kamerowe. Struktura urządzeń sieciowych. Struktura urządzeń sieciowych: w Centralnym Punkcie Dystrybucyjnym należy przewidzieć następujące urządzenia: 2 przełączniki sieciowe warstwy drugiej zarządzalne o prędkości transmisji portu 100Mbps, każdy z 16 portami światłowodowymi SC, przełącznik warstwy drugiej z minimum 8 portami w tym 6 portami miedzianymi pracującymi z prędkością 10/100/1000 Mbps oraz dwoma portami combo światłowodowymi SFP, przy każdej z kamer przewidzieć należy interfejs sieciowy TCP/IP oraz media konwerter światłowodowy, w centrum systemu przewidzieć serwer centralny systemu z kartą sieciową 100/1000 Mb/s, serwer rejestracji z kartą sieciową 100/1000 Mb/s, w punkcie nadzoru i obserwacji komputer PC z kartą sieciową 100/1000 Mb/s. strona 13 z 21

14 B. Część Informacyjna 1. Stan prawny nieruchomości. Zamawiający informuje, iż grunty, przez które mają przebiegać trasy kanalizacji teletechnicznych są własnością Zamawiającego, Generalnej Dyrekcji Dróg Krajowych i Autostrad, Zarządu Dróg Wojewódzkich, Zarządu Dróg Powiatowych, Wspólnot Mieszkaniowych, spółdzielni mieszkaniowych, właścicieli i użytkowników wieczystych. 2. Wymagania w zakresie kwalifikacji personelu Oferentów. Firmą, którą podejmie się zadania powinna wykazać, że: zatrudnia osoby z uprawnieniami do projektowania i wykonywania instalacji telekomunikacyjnych i elektrycznych, zatrudnia osoby z uprawnieniami pracownika zabezpieczenia technicznego II stopnia, zatrudnia osoby przeszkolone w projektowaniu i wykonywaniu systemów do SA4, posiada certyfikaty producenta oferowanego systemu monitoringu o przeszkoleniu odpowiedniej liczby osób w montażu i konfigurowaniu danego systemu monitoringu, może wykazać się realizacją minimum jednego zadania związanego z wykonaniem systemu monitoringu miejskiego. 3. Przepisy prawne i normy związane. Wykonawca jest zobowiązany znać i stosować wszystkie obowiązujące przepisy prawne wydawane przez władze państwowe i lokalne oraz wszelkie regulacje prawne, związane z prowadzonymi robotami. Wykonawca jest w pełni odpowiedzialny za przestrzeganie obowiązujących przepisów podczas realizacji: Ustawa z dnia 7 lipca 1994r. Prawo Budowlane tekst jednolity Dz.U. z 2003r. Nr 207 poz z późniejszymi zmianami; Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia metod i postaw sporządzenia kosztorysu inwestorskiego, obliczania strona 14 z 21

15 podstawowych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym Dz.U ; strona 15 z 21

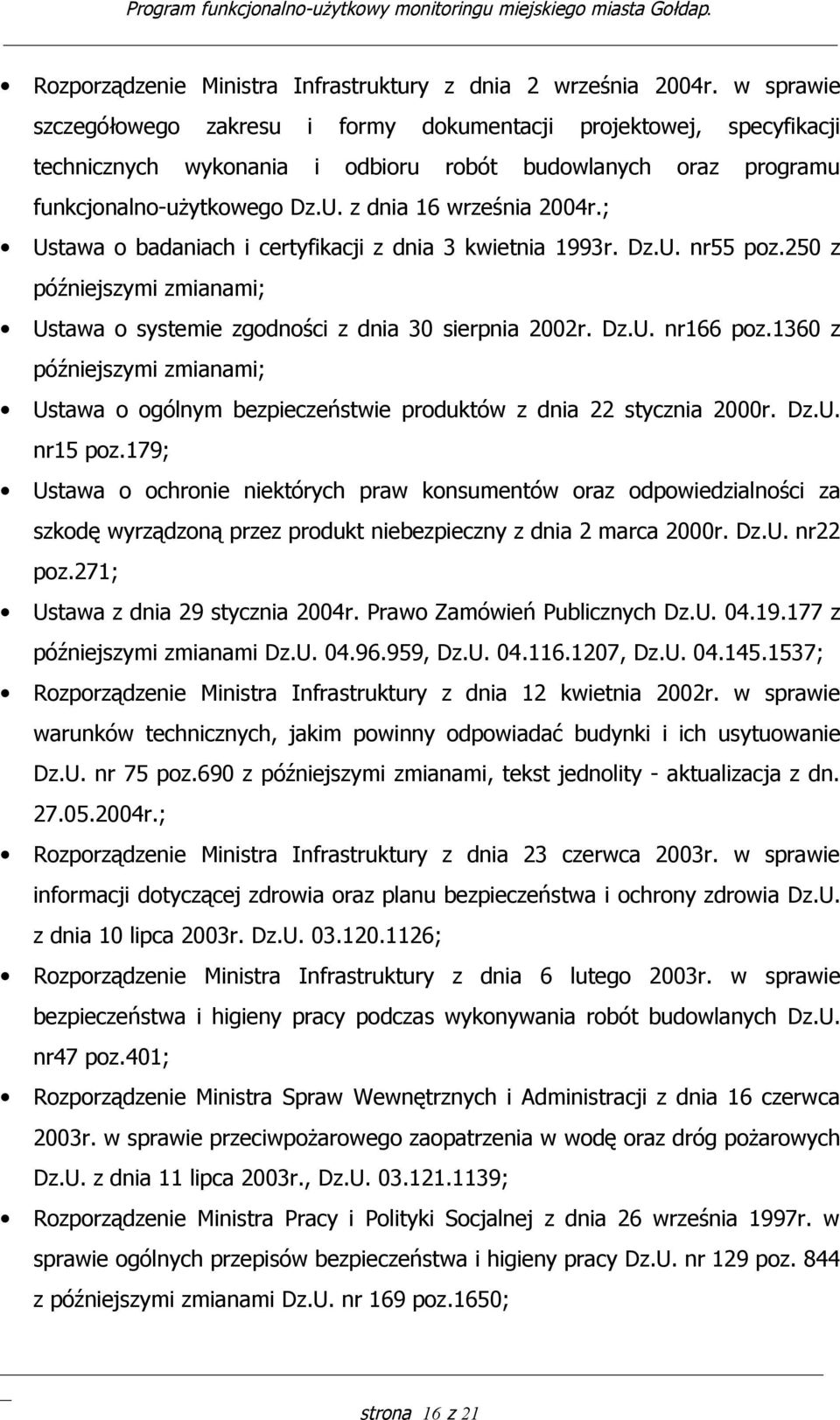

16 Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego Dz.U. z dnia 16 września 2004r.; Ustawa o badaniach i certyfikacji z dnia 3 kwietnia 1993r. Dz.U. nr55 poz.250 z późniejszymi zmianami; Ustawa o systemie zgodności z dnia 30 sierpnia 2002r. Dz.U. nr166 poz.1360 z późniejszymi zmianami; Ustawa o ogólnym bezpieczeństwie produktów z dnia 22 stycznia 2000r. Dz.U. nr15 poz.179; Ustawa o ochronie niektórych praw konsumentów oraz odpowiedzialności za szkodę wyrządzoną przez produkt niebezpieczny z dnia 2 marca 2000r. Dz.U. nr22 poz.271; Ustawa z dnia 29 stycznia 2004r. Prawo Zamówień Publicznych Dz.U z późniejszymi zmianami Dz.U , Dz.U , Dz.U ; Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 75 poz.690 z późniejszymi zmianami, tekst jednolity - aktualizacja z dn r.; Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U. z dnia 10 lipca 2003r. Dz.U ; Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Dz.U. nr47 poz.401; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych Dz.U. z dnia 11 lipca 2003r., Dz.U ; Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz.U. nr 129 poz. 844 z późniejszymi zmianami Dz.U. nr 169 poz.1650; strona 16 z 21

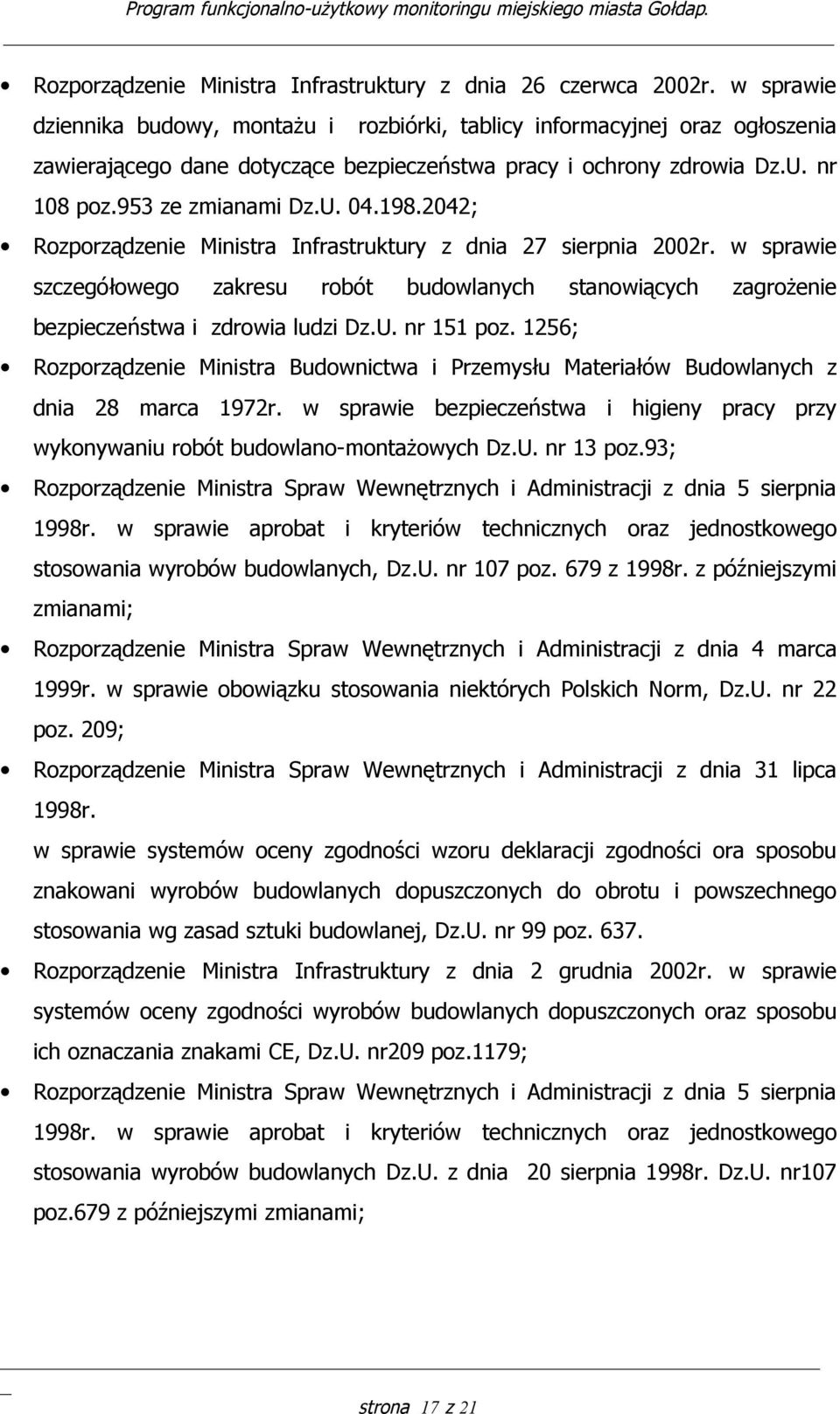

17 Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia Dz.U. nr 108 poz.953 ze zmianami Dz.U ; Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002r. w sprawie szczegółowego zakresu robót budowlanych stanowiących zagrożenie bezpieczeństwa i zdrowia ludzi Dz.U. nr 151 poz. 1256; Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych Dz.U. nr 13 poz.93; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych, Dz.U. nr 107 poz. 679 z 1998r. z późniejszymi zmianami; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 4 marca 1999r. w sprawie obowiązku stosowania niektórych Polskich Norm, Dz.U. nr 22 poz. 209; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998r. w sprawie systemów oceny zgodności wzoru deklaracji zgodności ora sposobu znakowani wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania wg zasad sztuki budowlanej, Dz.U. nr 99 poz Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002r. w sprawie systemów oceny zgodności wyrobów budowlanych dopuszczonych oraz sposobu ich oznaczania znakami CE, Dz.U. nr209 poz.1179; Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych Dz.U. z dnia 20 sierpnia 1998r. Dz.U. nr107 poz.679 z późniejszymi zmianami; strona 17 z 21

18 Rozporządzenie Rady Ministrów z dnia 9 listopada 1999r. w sprawie wykazu wyrobów podlegających obowiązkowi certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem oraz wyrobów podlegających obowiązkowi wystawienia przez producenta deklaracji zgodności DzU. Nr5 poz.53. Normy europejskie - oznaczają normy przyjęte prze Europejski Komitet Standaryzacji (CEN) oraz Europejski Komitet Standaryzacji Elektrotechnicznej (CENELEC) jako Standardy europejskie (EN) lub dokumenty harmonizacyjne (HD) zgodnie z ogólnymi zasadami działania tych organizacji. Warunki techniczne wykonania i odbioru robót budowlano-montażowych (część I Roboty ogólnobudowlane ITB, wyd. II); Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych, Dz.U. nr13 poz.93; Rozporządzenie Ministra Infrastruktury z dnia r Dz.U. nr74 poz.401 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Warunki techniczne wykonywania i odbioru robót budowlano-montażowych. Instalacje elektryczne. Wydawnictwo "Arkady" 1990 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r.(wraz z późniejszymi zmianami) w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. PN-IEC 60364:2000 Instalacje elektryczne w obiektach budowlanych. Polska Norma Systemy Alarmowe PN-93/E-08390, Polska Norma Systemy Alarmowe PN-E-08390, Polska Norma PN-EN : Systemy Alarmowe Systemy kontroli dostępu. PN-E-08390/11: 1993 Systemy alarmowe. Wymagania ogólne. Postanowienia ogólne. PN-E-08390/12:1993 Systemy alarmowe. Wymagania ogólne. Zasilacze Parametry funkcjonalne i metody badań. PN-E-08390/13:1993 Systemy alarmowe. Wymagania ogólne. Próby środowiskowe. strona 18 z 21

19 PN-E-08390/14:1993 Systemy alarmowe. Wymagania ogólne. Zasady stosowania. PN-E-08390/22: 1993 Systemy alarmowe. Włamaniowe systemy alarmowe. Ogólne wymagania i badania czujek. PN-E-08390/23: 1993 Systemy alarmowe. Włamaniowe systemy alarmowe. Wymagania i badania aktywnych czujek podczerwieni. PN-E-08390/24: 1993 Systemy alarmowe. Włamaniowe systemy alarmowe. Wymagania i badania ultradźwiękowych czujek Dopplera. PN-E-08390/25: 1993 Systemy alarmowe. Włamaniowe systemy alarmowe. Wymagania i badania mikrofalowych czujek Dopplera. PN-E-08390/26: 1993 Systemy alarmowe. Włamaniowe systemy alarmowe. Wymagania i badania pasywnych czujek podczerwieni. PN-E-08390/51: 1993 Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczące systemów. PN-E-08390/52: 1993 Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczące urządzeń. PN-E-08390/54: 1993 Systemy alarmowe. Systemy transmisji alarmu. Systemy transmisji alarmu wykorzystujące specjalizowane tory transmisji. PN-E-08390/55: 1993 Systemy alarmowe. Systemy transmisji alarmu. Systemy łączności cyfrowej wykorzystujące telefoniczną publiczną sieć komutowaną. PN-E-08390/56: 1993 Systemy alarmowe. Systemy transmisji alarmu. Systemy łączności akustycznej wykorzystujące telefoniczną publiczną sieć komutowaną. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Wymagania Systemowe. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Kamery telewizji czamo-bialej. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Kamery telewizji kolorowej. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV w zastosowaniach dotyczących zabezpieczenia. Obiektywy. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Urządzenia pomocnicze. strona 19 z 21

20 EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Centralki: lokalna i główna. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Monitory czarno-białe. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Monitory kolorowe. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Urządzenia nagrywające. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Urządzenia do wydruków. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Wizyjne detektory ruchu. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Transmisja obrazów wizyjnych. EN : 1997 Systemy alarmowe. Systemy dozorowe CCTV dotyczące zabezpieczenia. Zalecenia dotyczące zastosowań. PN-EN : 2002 Technika informatyczna. Instalacja okablowania. Specyfikacja i zapewnienie jakości PN-EN 55022: 2002 Kompatybilność elektromagnetyczna. Dopuszczalny poziom i metody zakłóceń radioelektrycznych wytwarzanych przez urządzenia informatyczne. PN-EN : 2002 Kompatybilność elektromagnetyczna. Wymagania ogólne dotyczące odporności na zaburzenia. PN-EN : 2002 Kompatybilność elektromagnetyczna. Wymagania ogólne dotyczące emisyjności. PN-EN 50310: 2002 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym PN-EN 50364: 2003 Technika informatyczna. Instalacja okablowania. Testowanie zainstalowanego okablowania. strona 20 z 21

21 PN-79/T : 1979 Antenowe instalacje zbiorowe. Ogólne wymagania i badania. BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania. ZN-93/TPSA-001 Telekomunikacyjne sieci miejscowe. Kablowe linie optotelekomunikacyjne. Ogólne wymagania techniczne. PN 84/ Instalacje wnętrzowe. Ogólne wymagania; 4. Dodatkowe wytyczne inwestorskie. Zamawiający oczekuje, że przedmiot zamówienia zostanie zrealizowany do 31 grudnia 2008 roku. strona 21 z 21
