1 Załącznik nr 1A do SIWZ Przegląd i konserwacja systemów ochrony elektronicznej w Muzeum Zamkowym w Malborku i Oddziale w Kwidzynie w zakresie: Systemów Sygnalizacji Pożarowej /SSP/, Systemu Sygnalizacji Włamania i Napadu /SSWiN/, Systemu Telewizji Dozorowej /CCTV/ i kontroli Wewnętrznej Służby Ochrony PROGRAM PRZEGLĄDU I KONSERWACJI Przegląd i konserwacja ma obejmować 100% zainstalowanych urządzeń (central), okablowania i elementów liniowych. Przegląd ten ma być zakończony raportem o stanie technicznym i funkcjonalnym wszystkich systemów bezpieczeństwa Muzeum Zamkowego w Malborku i Oddziału w Kwidzynie wraz z zaleceniami wykonawczymi. Uwaga! Inwestor nie dysponuje szczegółowymi projektami wszystkich systemów bezpieczeństwa. Brakującą dokumentację należy wykonać w formie szkicowej i załączyć do protokołu. 1. Systemy sygnalizacji pożarowej SSP pełne sprawdzenie centrali SSP z zasilaniem podstawowym i awaryjnym; skontrolowanie i przetestowanie 100% elementów liniowych; skontrolowanie i przetestowanie wszystkich sterowań; sprawdzenie działania sygnalizatorów akustyczno optycznych; 2. Systemy sygnalizacji włamania i napadu i kontroli dostępu SSWiN pełne sprawdzenie central i podcentral SSWiN z zasilaniem podstawowym i awaryjnym; skontrolowanie i przetestowanie 100% elementów liniowych; przetestowanie wszystkich manipulatorów; aktualizacja kodów dostępu ; sprawdzenie działania sygnalizatorów alarmowych; 3. Systemy obserwacyjne CCTV pełne sprawdzenie rejestratorów z zasilaniem podstawowym i awaryjnym; sprawdzenie zapisów z poszczególnych kamer i wydrukowanie obrazu z każdej kamery w trybie dziennym i nocnym; czyszczenie, skontrolowanie i ewentualne ustawienie kamer; 4. System kontroli wewnętrznej służby ochrony pełne sprawdzenie jednostki centralnej i zasilaczy; sprawdzenie wszystkich czytników kart; 1 _

zainstalowanych urządzeń (central), okablowania i elementów liniowych.

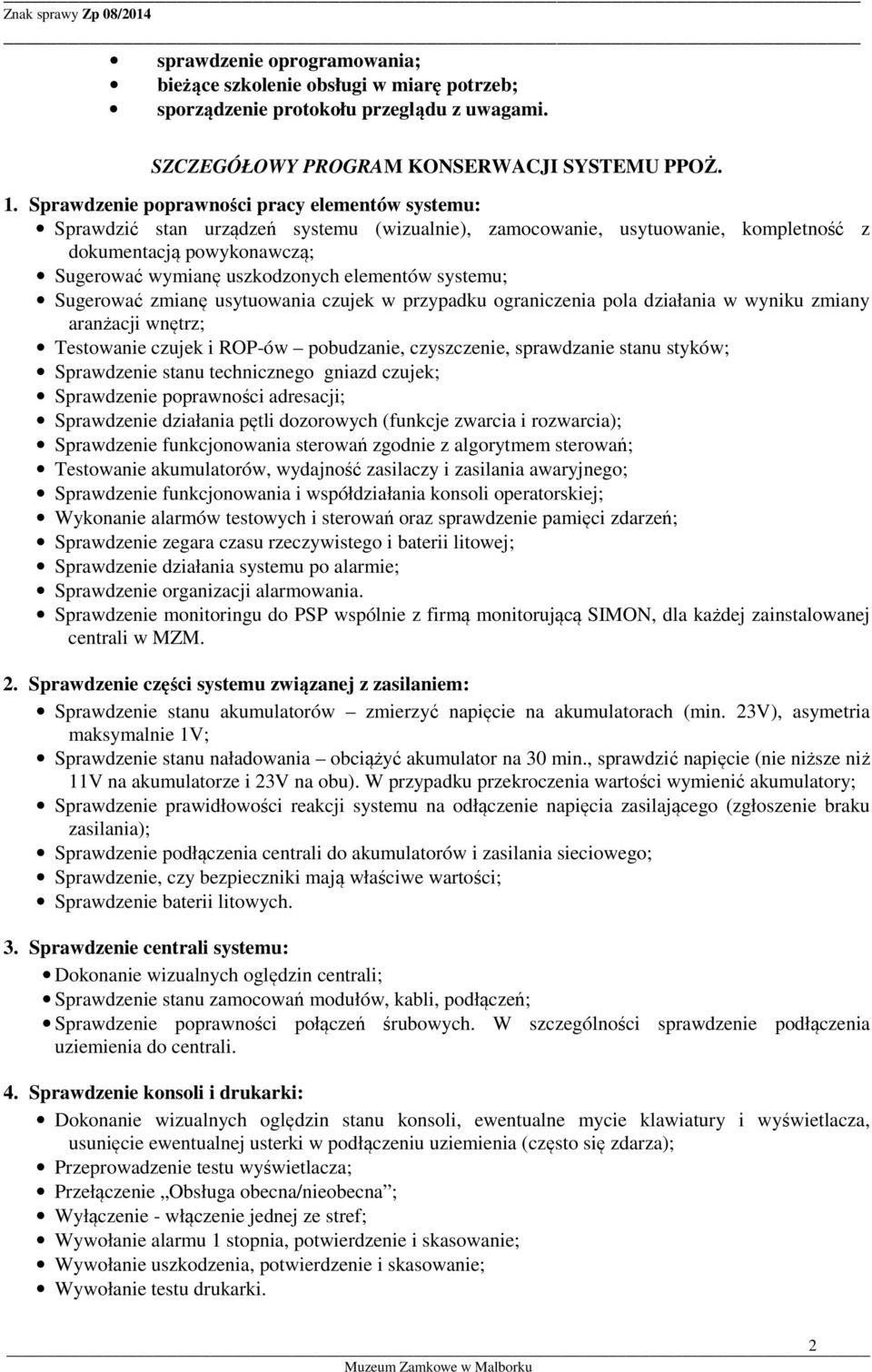

2 sprawdzenie oprogramowania; bieżące szkolenie obsługi w miarę potrzeb; SZCZEGÓŁOWY PROGRAM KONSERWACJI SYSTEMU PPOŻ. Sprawdzić stan urządzeń systemu (wizualnie), zamocowanie, usytuowanie, kompletność z dokumentacją powykonawczą; Sugerować wymianę uszkodzonych elementów systemu; Sugerować zmianę usytuowania czujek w przypadku ograniczenia pola działania w wyniku zmiany aranżacji wnętrz; Testowanie czujek i ROP-ów pobudzanie, czyszczenie, sprawdzanie stanu styków; Sprawdzenie stanu technicznego gniazd czujek; Sprawdzenie poprawności adresacji; Sprawdzenie działania pętli dozorowych (funkcje zwarcia i rozwarcia); Sprawdzenie funkcjonowania sterowań zgodnie z algorytmem sterowań; Testowanie akumulatorów, wydajność zasilaczy i zasilania awaryjnego; Sprawdzenie funkcjonowania i współdziałania konsoli operatorskiej; Wykonanie alarmów testowych i sterowań oraz sprawdzenie pamięci zdarzeń; Sprawdzenie zegara czasu rzeczywistego i baterii litowej; Sprawdzenie działania systemu po alarmie; Sprawdzenie organizacji alarmowania. Sprawdzenie monitoringu do PSP wspólnie z firmą monitorującą SIMON, dla każdej zainstalowanej centrali w MZM. 2. Sprawdzenie części systemu związanej z zasilaniem: Sprawdzenie stanu akumulatorów zmierzyć napięcie na akumulatorach (min. 23V), asymetria maksymalnie 1V; Sprawdzenie stanu naładowania obciążyć akumulator na 30 min., sprawdzić napięcie (nie niższe niż 11V na akumulatorze i 23V na obu). W przypadku przekroczenia wartości wymienić akumulatory; Sprawdzenie prawidłowości reakcji systemu na odłączenie napięcia zasilającego (zgłoszenie braku zasilania); Sprawdzenie podłączenia centrali do akumulatorów i zasilania sieciowego; Sprawdzenie, czy bezpieczniki mają właściwe wartości; Sprawdzenie baterii litowych. 3. Sprawdzenie centrali systemu: Dokonanie wizualnych oględzin centrali; Sprawdzenie stanu zamocowań modułów, kabli, podłączeń; Sprawdzenie poprawności połączeń śrubowych. W szczególności sprawdzenie podłączenia uziemienia do centrali. 4. Sprawdzenie konsoli i drukarki: Dokonanie wizualnych oględzin stanu konsoli, ewentualne mycie klawiatury i wyświetlacza, usunięcie ewentualnej usterki w podłączeniu uziemienia (często się zdarza); Przeprowadzenie testu wyświetlacza; Przełączenie Obsługa obecna/nieobecna ; Wyłączenie - włączenie jednej ze stref; Wywołanie alarmu 1 stopnia, potwierdzenie i skasowanie; Wywołanie uszkodzenia, potwierdzenie i skasowanie; Wywołanie testu drukarki. 2

przypadku ograniczenia pola działania w wyniku zmiany aranżacji wnętrz; Testowanie czujek i ROP-ów pobudzanie, czyszczenie, sprawdzanie stanu styków; Sprawdzenie stanu technicznego gniazd czujek;

3 5. Podsumowanie: przeciwpożarowego, która znajduje się przy centrali danego Należy sporządzić protokół z Czujki - część czujek umieszczona jest w trudno dostępnych miejscach /piwnice, strychy/ na wysokości 2-8 metrów. Wejście do niektórych pomieszczeń (np. magazyny muzealne, sale wystawowe) w celu wykonania konserwacji możliwe będzie po wcześniejszym uzgodnieniu dnia i godziny z osobą odpowiedzialną. Brak dokumentacji powykonawczej oraz dostępu do ustawień programu centrali systemu CS1140 Algorex Cerberus na Zamku Wysokim i Średnim oraz systemu centrali CT1003 Cerberus w Karwanie. Wszelkie prace przy centralach Algorex Cerberus należy wykonać w porozumieniu z firmą SIEMENS. Konserwację prowadzić ściśle przestrzegając wymagań polskiej normy PN-E dla systemów sygnalizacji pożaru. SZCZEGÓŁOWY PROGRAM KONSERWACJI SYSTEMU SYGNALIZACJI WŁAMANIA Oczyszczenie elementów wchodzących w skład systemu; Oczyszczenie styków instalacji przewodowej elementów systemu; Sprawdzenie zasilaczy głównych i rezerwowych; Sprawdzenie podłączeń akumulatorów i sieci 230V; Sprawdzenie stanu akumulatorów zmierzyć napięcie (min. 11,5V); Sprawdzenie stanu naładowania obciążyć akumulator przez 30 min-sprawdzić napięcie nie mniej niż 11V; Sprawdzenie czy bezpieczniki mają odpowiednie wartości; Sprawdzenie baterii litowych; Pobudzenie wszystkich czujek i urządzeń uruchamianych ręcznie; Sprawdzenie transmisji alarmu. 2. Sprawdzenie stanu centrali: Dokonanie wizualnych oględzin stanu konsoli, umycie klawiatury i konsoli; Przeprowadzenie testu wyświetlacza; Wyłączenie/włączenie stref alarmowych; Wywołanie alarmu, potwierdzenie, skasowanie; Wywołanie sabotażu, potwierdzenie, skasowanie; Wywołanie testu drukarki; Sprawdzenie czy jest dostępny zapasowy papier do drukarki. 3. Podsumowanie: alarmowego, która znajduje się przy centrali danego Należy sporządzić protokół z 3

magazyny muzealne, sale wystawowe) w celu wykonania konserwacji możliwe będzie po wcześniejszym uzgodnieniu dnia i godziny z osobą odpowiedzialną.

4 SZCZEGÓŁOWY PROGRAM KONSERWACJI SYSTEMU CCTV Sprawdzenie zasilaczy głównych i rezerwowych; Sprawdzenie podłączeń akumulatorów i sieci 230V; Czyszczenie obudów kamer zewnętrznych, ewentualna zmiana pola widzenia; Sprawdzenie i regulacja obiektywów kamer; Sprawdzenie stanu połączeń zasilania i wizji kamer; Sprawdzenie stanu multipleksera i układu połączeń kamer; Sprawdzenie stanu monitorów systemu, ewentualne wyczyszczenie i regulacja; Usunięcie zauważonych usterek. 2. Podsumowanie: alarmowego, która znajduje się przy rejestratorach systemów. Należy sporządzić protokół z SZCZEGÓŁOWY PROGRAM KONSERWACJI S YSTEMU KONTROLI WEWNĘTRZNEJ SŁUŻBY OCHRONY Sprawdzenie zasilacza i jednostki centralnej; Sprawdzenie stanu czytników kart; Sprawdzenie poprawności współpracy systemu z komputerem; Próba programowania i usunięcia karty z 2. Sprawdzenie jednostki centralnej systemu: Dokonanie wizualnych oględzin jednostki centralnej; Sprawdzenie stanu zamocowań modułów, kabli, podłączeń; Sprawdzenie poprawności połączeń śrubowych. W szczególności sprawdzenie podłączenia uziemienia do jednostki centralnej. 3. Podsumowanie: telewizji dozorowej i kontroli wartowników, która znajduje się przy centrali Należy sporządzić protokół z Wszelkie prace serwisowe należy prowadzić zgodnie z wytycznymi producenta z uwzględnieniem obowiązujących norm W raporcie końcowym należy zawrzeć wnioski o ewentualną wymianę elementów poszczególnych systemów zgodnych z resursem eksploatacyjnym systemów i urządzeń alarmowych. 4

systemu, ewentualne wyczyszczenie i regulacja; Usunięcie zauważonych usterek. 2. Podsumowanie: alarmowego, która znajduje się przy rejestratorach systemów.

5 Sporządził: Czesław Kwaśnicki specjalista ds. elektroenergetyki 5
