1 INSTRUKCJA OBSŁUGI KAMERY Sunell IRC13/40ZMDN OSTRZEŻENIE: Urządzenie powinno być instalowane przez fachowy personel posiadający uprawnienia do pracy z urządzeniami i instalacjami elektrycznymi oraz wiedzę w zakresie instalacji CCTV. Przeznaczenie kamery: Kamera może pracować zarówno w warunkach zewnętrznych i wewnętrznych. Obudowa spełnia normy szczelności klasy IP66. Zakres temperatury pracy kamery wynosi C. Producent oraz dystrybutor nie ponoszą odpowiedzialności za nieprawidłową instalację i/lub użytkowanie produktu. Uszkodzenia lub szkody wynikające z nieprzestrzegania przepisów lub zasad profesjonalnego posługiwania się produktem nie mogą być podstawą żadnych roszczeń wobec producenta ani dystrybutora, w tym uprawnień gwarancyjnych. Warunki instalacji kamery: Kamera może być instalowana jedynie na podłożu które jest w stanie utrzymać jej ciężar. Nie należy kierować kamery bezpośrednio w silne źródło światła lub słońca, bo może to spowodować uszkodzenie obiektywu i przetwornika Zasilanie: kamera wymaga zasilania napięciem stałym o wartości napięcia 12V (±10%) i wartości prądu conajmniej 0.35 A zasilaczem z wtykiem 2.1/5.5 (polaryzacja "+" w środku). Zasilacz o innej polaryzacji może uszkodzić kamerę. Zaleca się stosowanie zasilacza o co najmniej 10% większej wydajności prądowej. Przed montażem i uruchomieniem kamery prosimy o przeczytanie instrukcji obsługi. Umożliwi to bezpieczną instalację i pozwoli na optymalne wykorzystanie sprzętu i zadowolenie z pracy urządzenia.

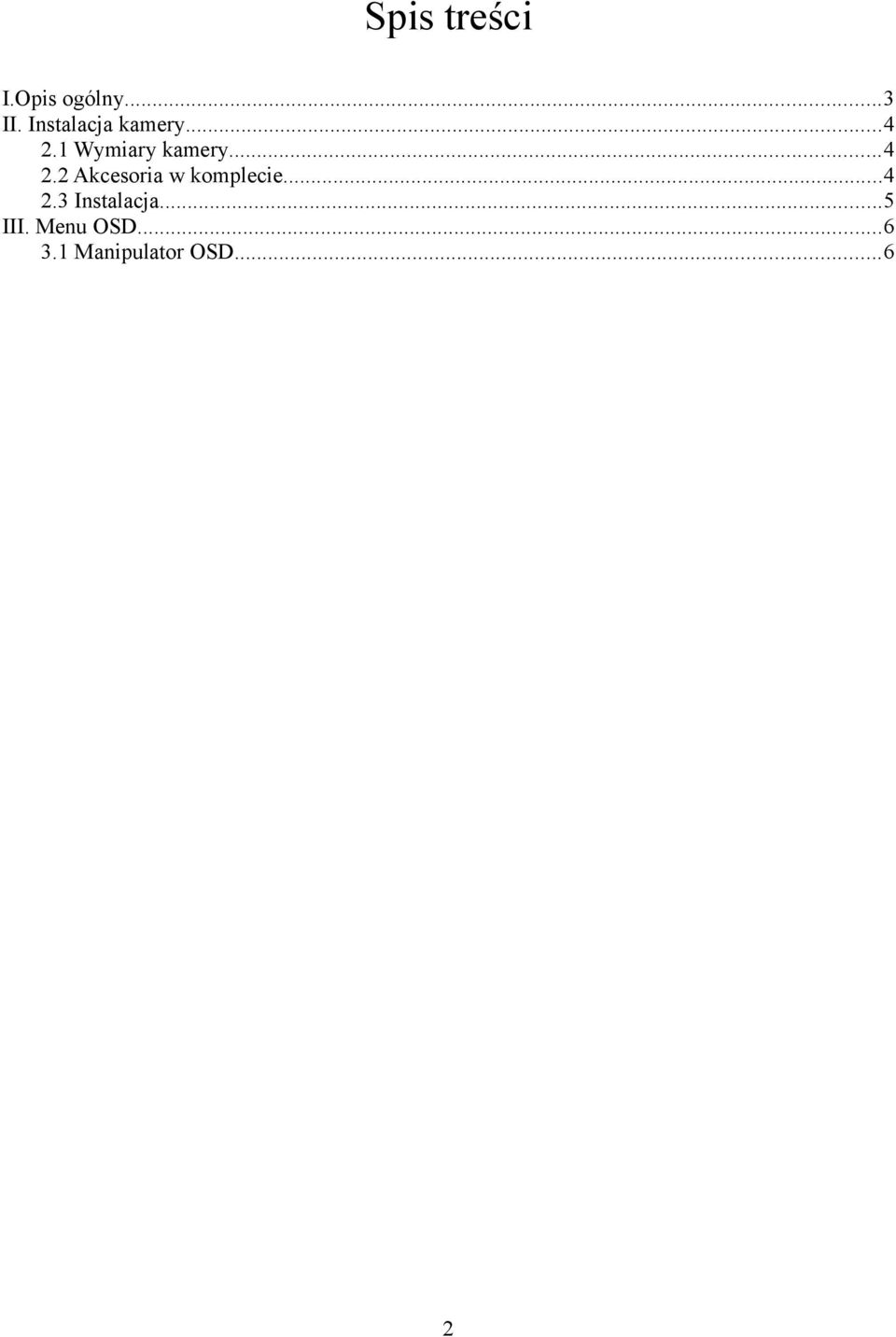

2 Spis treści I.Opis ogólny...3 II. Instalacja kamery Wymiary kamery Akcesoria w komplecie Instalacja...5 III. Menu OSD Manipulator OSD...6 2

3 I.Opis ogólny Kamera firmy Sunell IRC13/40ZMDN M11271 pochodzi z nowej linii kamer Effectus. Została wyposażona w przetwornik typu CMOS z linii Sony Exmor o rozdzielczości 1.3Mpx i potrafi wygenerować 900TVL w trybie kolorowym. Wynikowy obraz cechuje wysoka jakość oraz dobre parametry przy słabym oświetleniu. Ciekawą funkcją kamery jest możliwość wykonania zbliżenia cyfrowego. Do generowania powiększonego obrazu używana jest mniejsza część przetwornika - dzięki jego wysokiej rozdzielczości nie następuje znacząca utrata jakości obrazu. Aby w pełni wykorzystać taką rozdzielczość należy stosować rejestratory oznaczone jako 960H (lub WD1). Nazwa Kod Przetwornik obrazu Standard wideo Liczba efektywnych pikseli Rozdzielczość pozioma (TVL) Czułość (lx) przy F1,2, 40 IRE Odstęp sygnał-szum Elektroniczna migawka AGC Menu OSD Szeroki zakres dynamiki BLC Dzień/ noc Cyfrowa redukcja szumów Strefy prywatności Odbicie lustrzane Detekcja ruchu Oświetlacz Obiektyw IRC13/40ZMDN M /2.8" CMOS, Sony Exmor IMX138 DSP FH8520 PAL 1.3 Mpx 900 (kolor) 950 (czarno-biały) 0,1 (kolor) 0,01 (czarno-biały) >50 db, bez manualnej regulacji prędkości Automatyczna, ICR, 3D, 8 stref, 4 strefy, 15szt diod IR Super Flux zasięg do 25 m mm Kąt widzenia Obudowa Wymiary obudowy Materiał obudowy Temperatura pracy Klasa szczelności Złącza zewnętrzne wandaloodporna 226x77 mm stop aluminium C IP66 wideo (BNC) 3

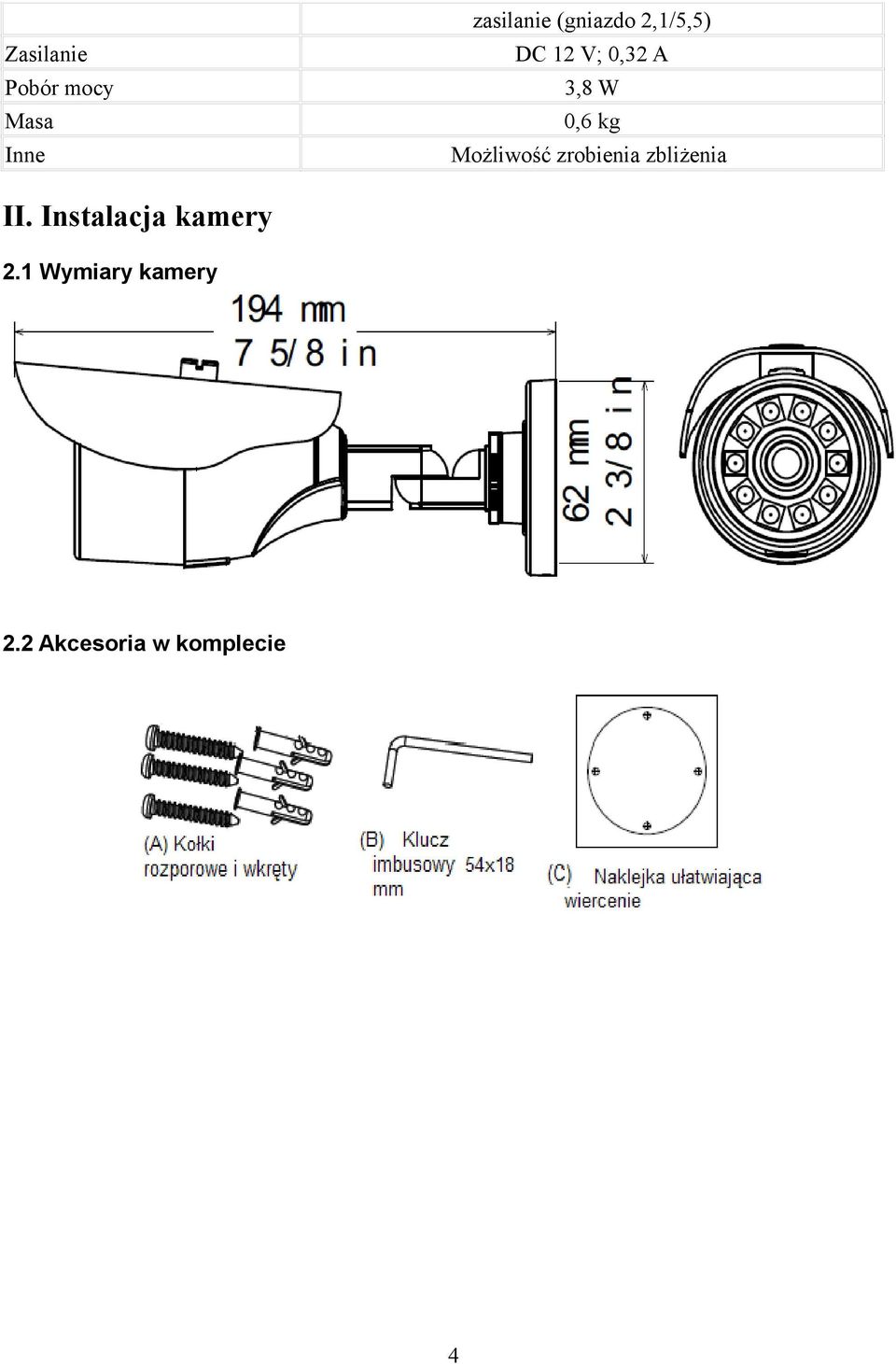

4 Zasilanie Pobór mocy Masa Inne zasilanie (gniazdo 2,1/5,5) DC 12 V; 0,32 A 3,8 W 0,6 kg Możliwość zrobienia zbliżenia II. Instalacja kamery 2.1 Wymiary kamery 2.2 Akcesoria w komplecie 4

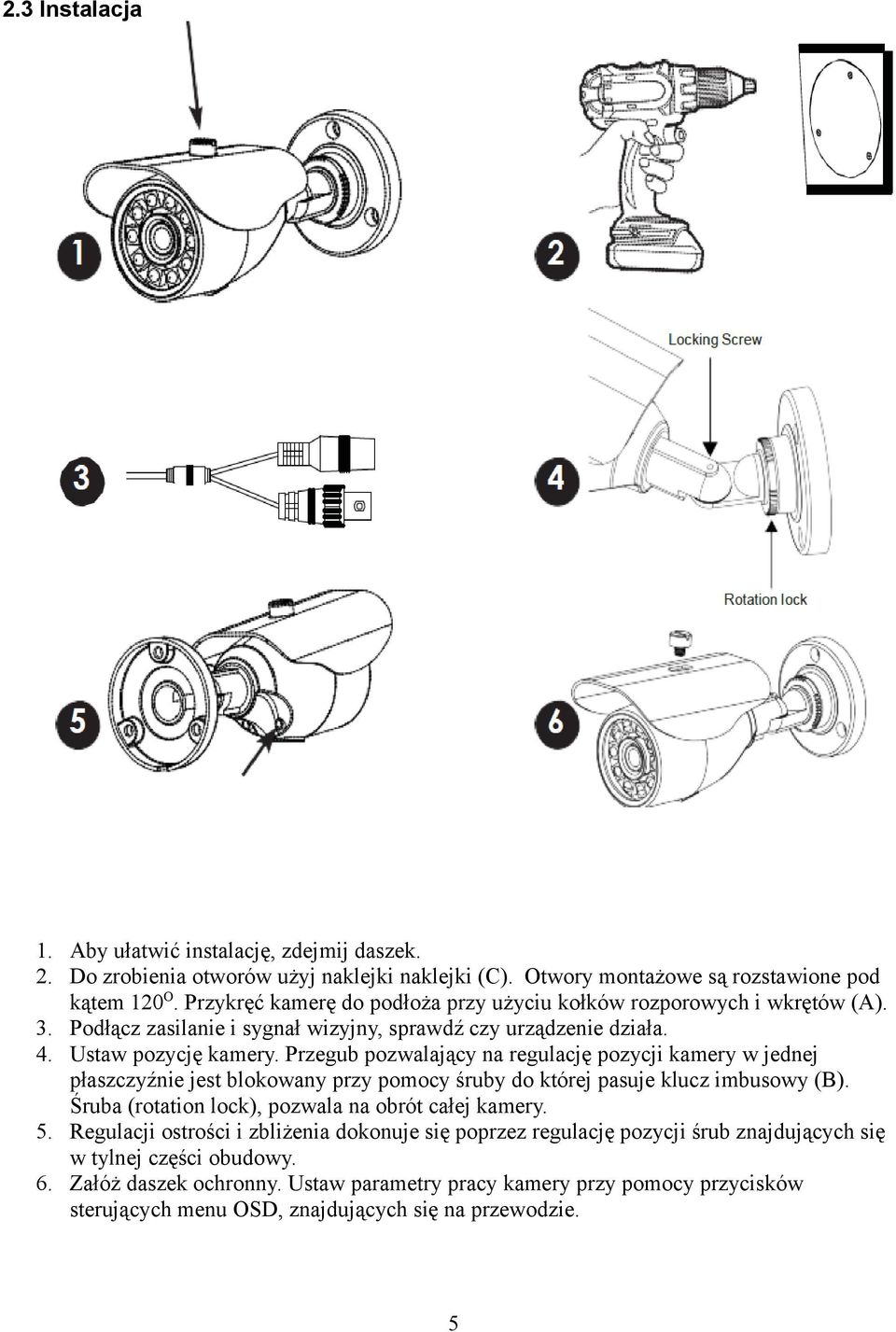

5 2.3 Instalacja 1. Aby ułatwić instalację, zdejmij daszek. 2. Do zrobienia otworów użyj naklejki naklejki (C). Otwory montażowe są rozstawione pod kątem 120 O. Przykręć kamerę do podłoża przy użyciu kołków rozporowych i wkrętów (A). 3. Podłącz zasilanie i sygnał wizyjny, sprawdź czy urządzenie działa. 4. Ustaw pozycję kamery. Przegub pozwalający na regulację pozycji kamery w jednej płaszczyźnie jest blokowany przy pomocy śruby do której pasuje klucz imbusowy (B). Śruba (rotation lock), pozwala na obrót całej kamery. 5. Regulacji ostrości i zbliżenia dokonuje się poprzez regulację pozycji śrub znajdujących się w tylnej części obudowy. 6. Załóż daszek ochronny. Ustaw parametry pracy kamery przy pomocy przycisków sterujących menu OSD, znajdujących się na przewodzie. 5

6 III. Menu OSD 3.1 Manipulator OSD G E L P D E G/D L /P Przycisk centralny - służy do włączania menu oraz zatwierdzenia Przyciski góra/dół poruszanie się w pionie pomiędzy opcjami Przyciski lewo/prawo poruszanie się w poziomie pomiędzy opcjami Poruszanie się po menu sprowadza się do ruchu manipulatora OSD w płaszczyźnie pionowej (G/D) lub poziomej (L/P) oraz do naciśnięcia przycisku centralnego (E), które oznacza akceptację i do innego poziomu w menu. 6
