1 ZALECANE WYPOSAŻENIE (URZĄDZENIA) DODATKOWE DLA LICZNIKÓW STOSOWANYCH W SYSTEMIE MONITORUS. strona 1

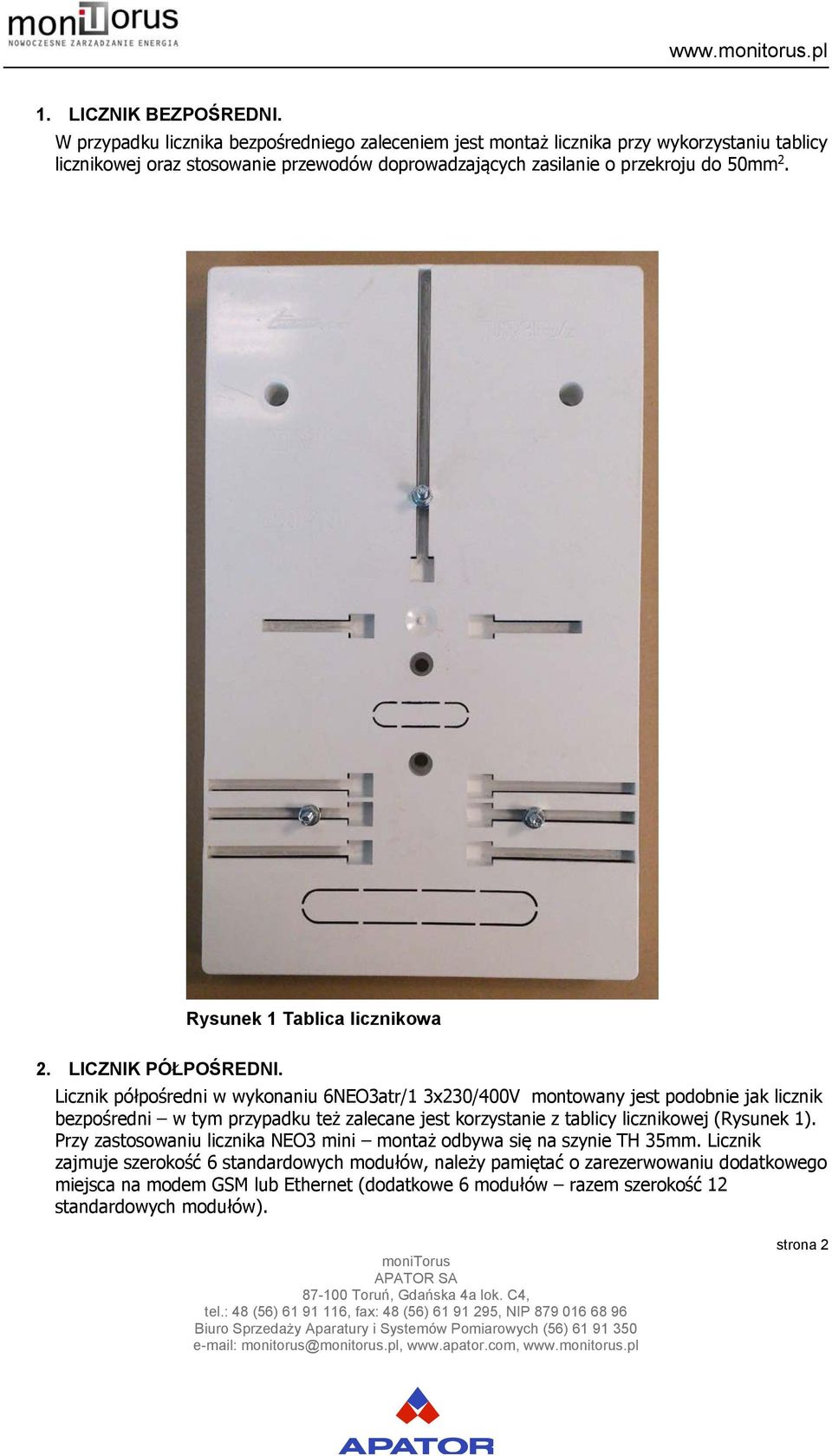

2 1. LICZNIK BEZPOŚREDNI. W przypadku licznika bezpośredniego zaleceniem jest montaż licznika przy wykorzystaniu tablicy licznikowej oraz stosowanie przewodów doprowadzających zasilanie o przekroju do 50mm 2. Rysunek 1 Tablica licznikowa 2. LICZNIK PÓŁPOŚREDNI. Licznik półpośredni w wykonaniu 6NEO3atr/1 3x230/400V montowany jest podobnie jak licznik bezpośredni w tym przypadku też zalecane jest korzystanie z tablicy licznikowej (Rysunek 1). Przy zastosowaniu licznika NEO3 mini montaż odbywa się na szynie TH 35mm. Licznik zajmuje szerokość 6 standardowych modułów, należy pamiętać o zarezerwowaniu dodatkowego miejsca na modem GSM lub Ethernet (dodatkowe 6 modułów razem szerokość 12 standardowych modułów). strona 2

3 Przy zastsowaniu licznika półpośredniego wymaga się stosowania przewodów przyłączeniowych (podłączenie przekładników prądowych oraz napięć pomiarowych) o nst. przekrojach minimalnych: Przewód prądowy: 2.5mm 2 Przewód napięciowy 1.5mm 2 Wszystkie przewody powinny być w postaci żył wykonanych z pojedynczego drutu miedzianego i nie powinny przekraczać przekroju maksymalnego 12mm 2. Licznik półpośredni wymaga stosowania przekładników prądowych (spełniających normę PN-EN ). Zaleca się stosowanie przekładników co najmniej klasy 1 o prądzie znamionowym obwodu wtórnego ( zaciski S1-S2) 5A. Ze względu na budowę przekładniki dzieli się na nst. typy: Ze stałym rdzeniem magnetycznym Z rozpinanym rdzeniem Rysunek 3 Przekładnik prądowy z rozpinanym rdzeniem. Rysunek 2 Przekładnik prądowy ze stałym rdzeniem. Zaleca się w przypadku układów rozliczeniowych stosowania przekładników ze stałym rdzeniem, ze względu na wyższe klasy dokładności (przekładniki ze stałym rdzeniem można dostać w wersji legalizowanej). Przekładniki z rozpinanym rdzeniem dostępne są zazwyczaj w klasie 1, są najczęściej stosowane w układach które mają utrudniony dostęp do szyn lub przewodów mierzonych obwodów. UWAGA! Należy bezwzględnie uziemiać zaciski S1 stosowanych przekładników prądowych!!! PN-EN :2009E Przekładniki -Część 1: Wymagania ogólne PN-EN : E Przekładniki Część 2: Wymagania szczegółowe dotyczące przekładników prądowych strona 3

4 Licznik półpośredni wymaga stosowania specjalnych listw licznikowych, które umożliwiają bezpieczne zwieranie/rozwieranie przekładników prądowych oraz zabezpieczenie przetężeniowe obwodów napięciowych. Zalecane typy listw: WAGO (lub podobne) SKa (lub podobne) Rysunek 4 Listwa pomiarowa WAGO Rysunek 5 Listwa pomiarowa SKa W przypadku listwy WAGO nie jest wymagane stosowanie zewnętrznego zabezpieczenia przetężeniowego (listwa posiada wbudowane wkładki topikowe) do obwodów napięciowych. Oba typy listw umożliwiają bezpieczne zwieranie/rozwieranie przekładników prądowych oraz podłączenie licznika kontrolnego. strona 4

5 3. LICZNIK POŚREDNI. Licznik pośredni zaleca się montować podobnie jak liczniki bezpośrednie na tablicy licznikowej, natomiast bezwzględnie wymaga się stosowania listw pomiarowych (tak jak w przypadku licznika półpośredniego). Przekładniki prądowe dobierane są oprócz wymaganej przekładni prądowej dodatkowo między innymi na napięcie obwodu mierzonego (np 15kV). Licznik pośredni wymaga stosowania dodatkowo przekładników napięciowych (spełniających normę PN-EN ), których znamionowe napięcie strony wtórnej (fazowe) powinno wynosić 58V. Zalecana klasa pomiarowa dla obu rodzajów przekładników (prądowe, napięciowe) wynosi 0.5. Rysunek 7 Przekładnik napięciowy SN Rysunek 6 Przekładnik prądowy SN strona 5

6 4. SZAFKA LICZNIKOWA Zaleca się w przypadku umieszczania liczników na zewnątrz budynków lub w celu ograniczenia dostępu osób trzecich w obudowach szafkowych wykonanych z tworzywa sztucznego (lepsza propagacja sygnałów radiowych GSM). Rysunek 8 Przykładowe szafki licznikowe strona 6

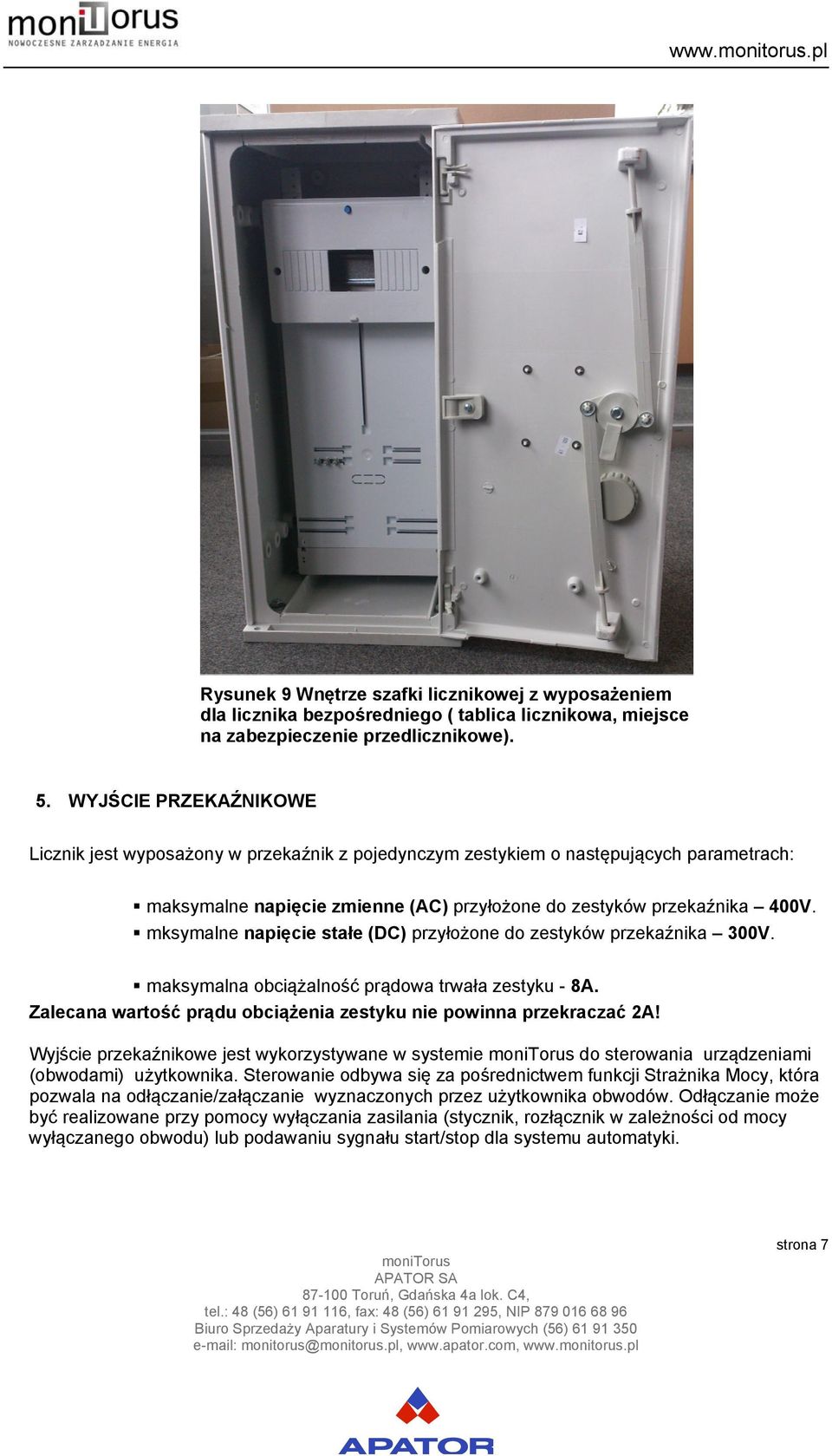

7 Rysunek 9 Wnętrze szafki licznikowej z wyposażeniem dla licznika bezpośredniego ( tablica licznikowa, miejsce na zabezpieczenie przedlicznikowe). 5. WYJŚCIE PRZEKAŹNIKOWE Licznik jest wyposażony w przekaźnik z pojedynczym zestykiem o następujących parametrach: maksymalne napięcie zmienne (AC) przyłożone do zestyków przekaźnika 400V. mksymalne napięcie stałe (DC) przyłożone do zestyków przekaźnika 300V. maksymalna obciążalność prądowa trwała zestyku - 8A. Zalecana wartość prądu obciążenia zestyku nie powinna przekraczać 2A! Wyjście przekaźnikowe jest wykorzystywane w systemie do sterowania urządzeniami (obwodami) użytkownika. Sterowanie odbywa się za pośrednictwem funkcji Strażnika Mocy, która pozwala na odłączanie/załączanie wyznaczonych przez użytkownika obwodów. Odłączanie może być realizowane przy pomocy wyłączania zasilania (stycznik, rozłącznik w zależności od mocy wyłączanego obwodu) lub podawaniu sygnału start/stop dla systemu automatyki. strona 7

8 Rysunek 10 Przykład zastosowania wyjścia przekaźnikowego. strona 8
