KATALOG ZŁĄCZ KABLOWYCH PRZEDSIĘBIORSTWO HANDLOWO USŁUGOWE. Witod Zgubiński Lublin; ul. Witosa 16B. tel./fax: (+48 81)
|
|
|
- Julia Michalik
- 8 lat temu
- Przeglądów:
Transkrypt
1 PRZEDSIĘBIORSTWO HANDLOWO USŁUGOWE Witod Zgubiński tel./fax: (+48 81) REGON:

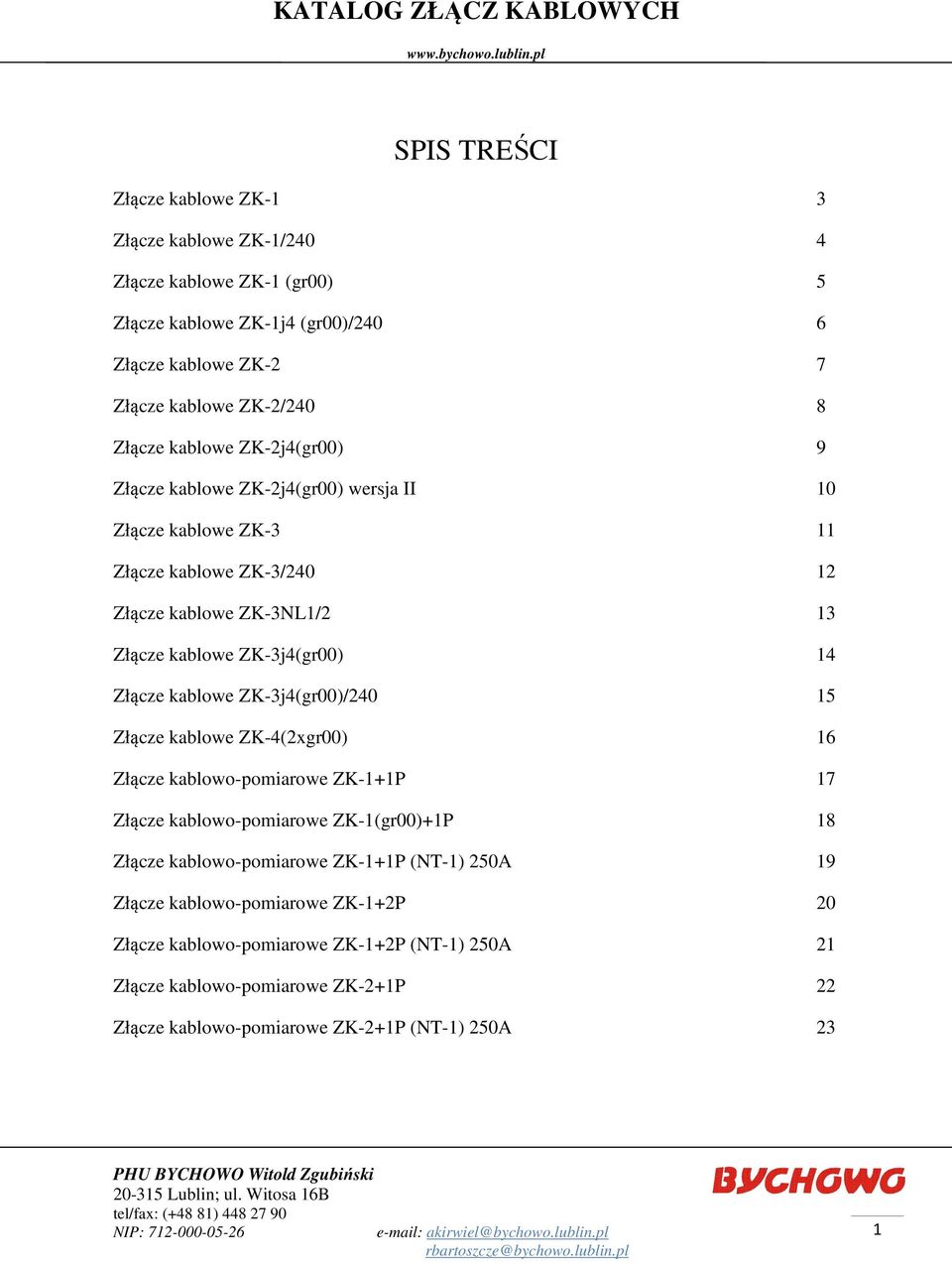

2 SPIS TREŚCI Złącze kablowe ZK-1 3 Złącze kablowe ZK-1/240 4 Złącze kablowe ZK-1 (gr00) 5 Złącze kablowe ZK-1j4 (gr00)/240 6 Złącze kablowe ZK-2 7 Złącze kablowe ZK-2/240 8 Złącze kablowe ZK-2j4(gr00) 9 Złącze kablowe ZK-2j4(gr00) wersja II 10 Złącze kablowe ZK-3 11 Złącze kablowe ZK-3/ Złącze kablowe ZK-3NL1/2 13 Złącze kablowe ZK-3j4(gr00) 14 Złącze kablowe ZK-3j4(gr00)/ Złącze kablowe ZK-4(2xgr00) 16 Złącze kablowo-pomiarowe ZK-1+1P 17 Złącze kablowo-pomiarowe ZK-1(gr00)+1P 18 Złącze kablowo-pomiarowe ZK-1+1P (NT-1) 250A 19 Złącze kablowo-pomiarowe ZK-1+2P 20 Złącze kablowo-pomiarowe ZK-1+2P (NT-1) 250A 21 Złącze kablowo-pomiarowe ZK-2+1P 22 Złącze kablowo-pomiarowe ZK-2+1P (NT-1) 250A 23 1

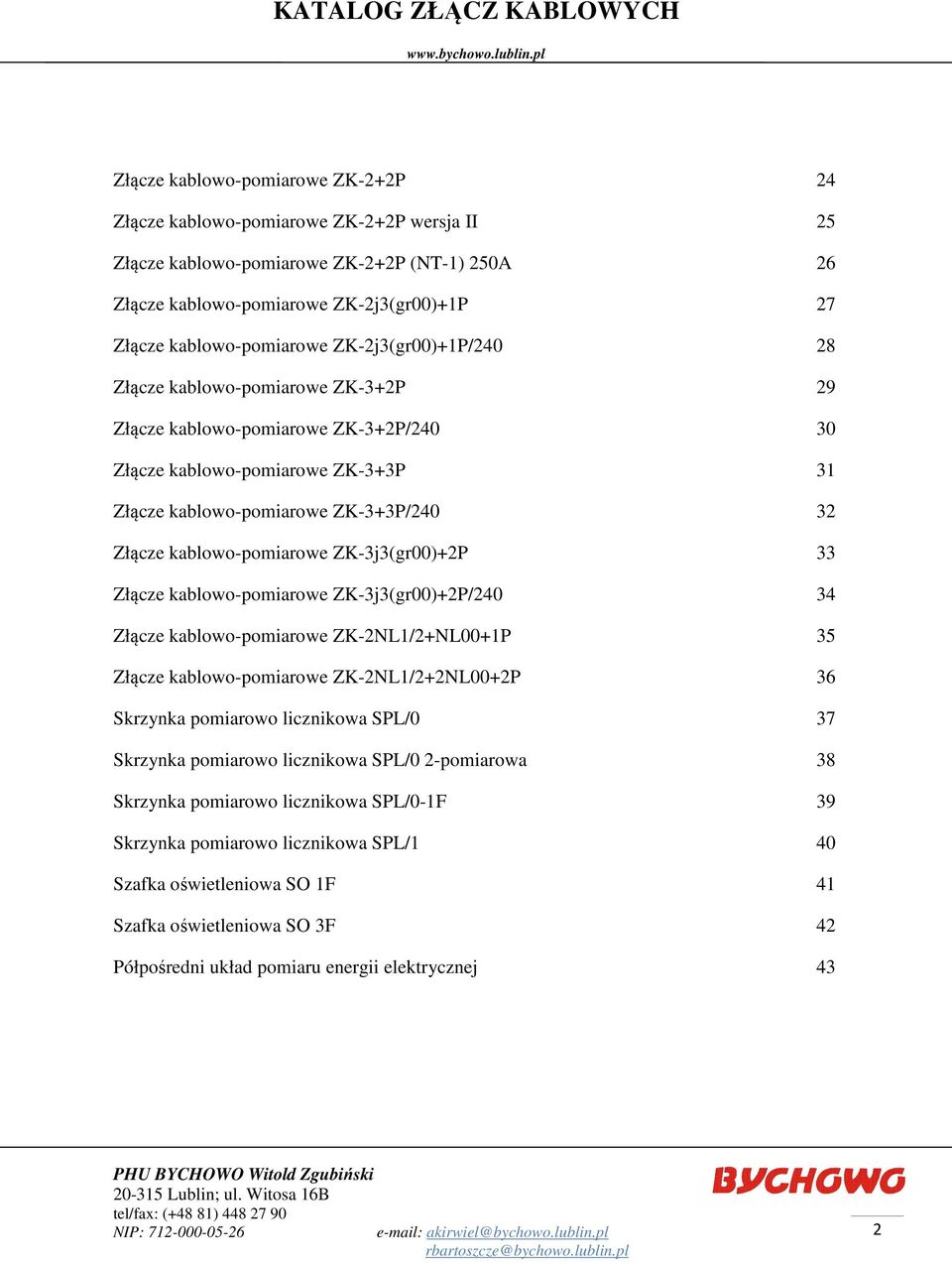

3 Złącze kablowo-pomiarowe ZK-2+2P 24 Złącze kablowo-pomiarowe ZK-2+2P wersja II 25 Złącze kablowo-pomiarowe ZK-2+2P (NT-1) 250A 26 Złącze kablowo-pomiarowe ZK-2j3(gr00)+1P 27 Złącze kablowo-pomiarowe ZK-2j3(gr00)+1P/ Złącze kablowo-pomiarowe ZK-3+2P 29 Złącze kablowo-pomiarowe ZK-3+2P/ Złącze kablowo-pomiarowe ZK-3+3P 31 Złącze kablowo-pomiarowe ZK-3+3P/ Złącze kablowo-pomiarowe ZK-3j3(gr00)+2P 33 Złącze kablowo-pomiarowe ZK-3j3(gr00)+2P/ Złącze kablowo-pomiarowe ZK-2NL1/2+NL00+1P 35 Złącze kablowo-pomiarowe ZK-2NL1/2+2NL00+2P 36 Skrzynka pomiarowo licznikowa SPL/0 37 Skrzynka pomiarowo licznikowa SPL/0 2-pomiarowa 38 Skrzynka pomiarowo licznikowa SPL/0-1F 39 Skrzynka pomiarowo licznikowa SPL/1 40 Szafka oświetleniowa SO 1F 41 Szafka oświetleniowa SO 3F 42 Półpośredni układ pomiaru energii elektrycznej 43 2

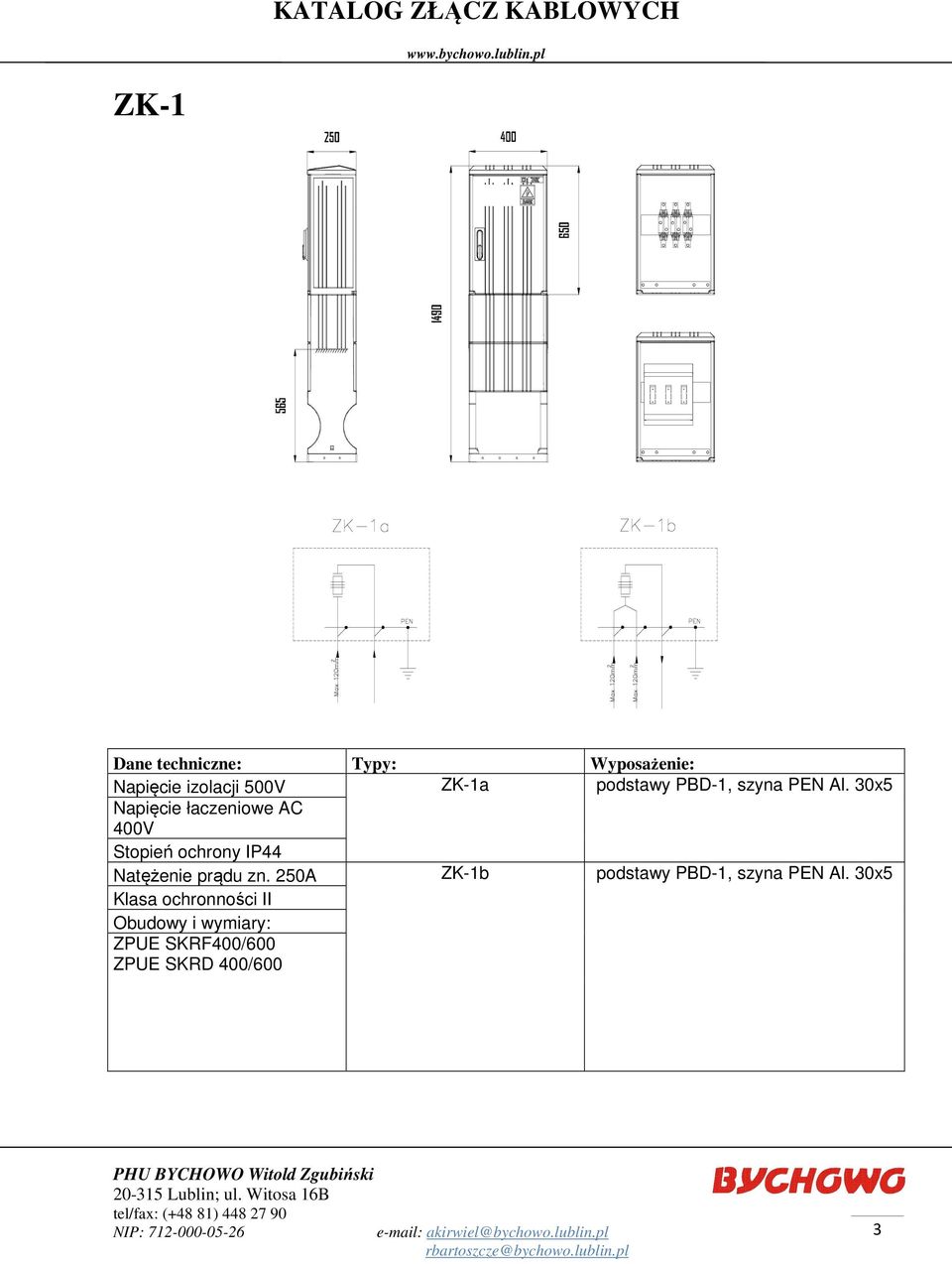

4 ZK-1 Napięcie izolacji 500V ZK-1a podstawy PBD-1, szyna PEN Al. 30x5 Napięcie łaczeniowe AC 400V ZK-1b podstawy PBD-1, szyna PEN Al. 30x5 ZPUE SKRF400/600 ZPUE SKRD 400/600 3

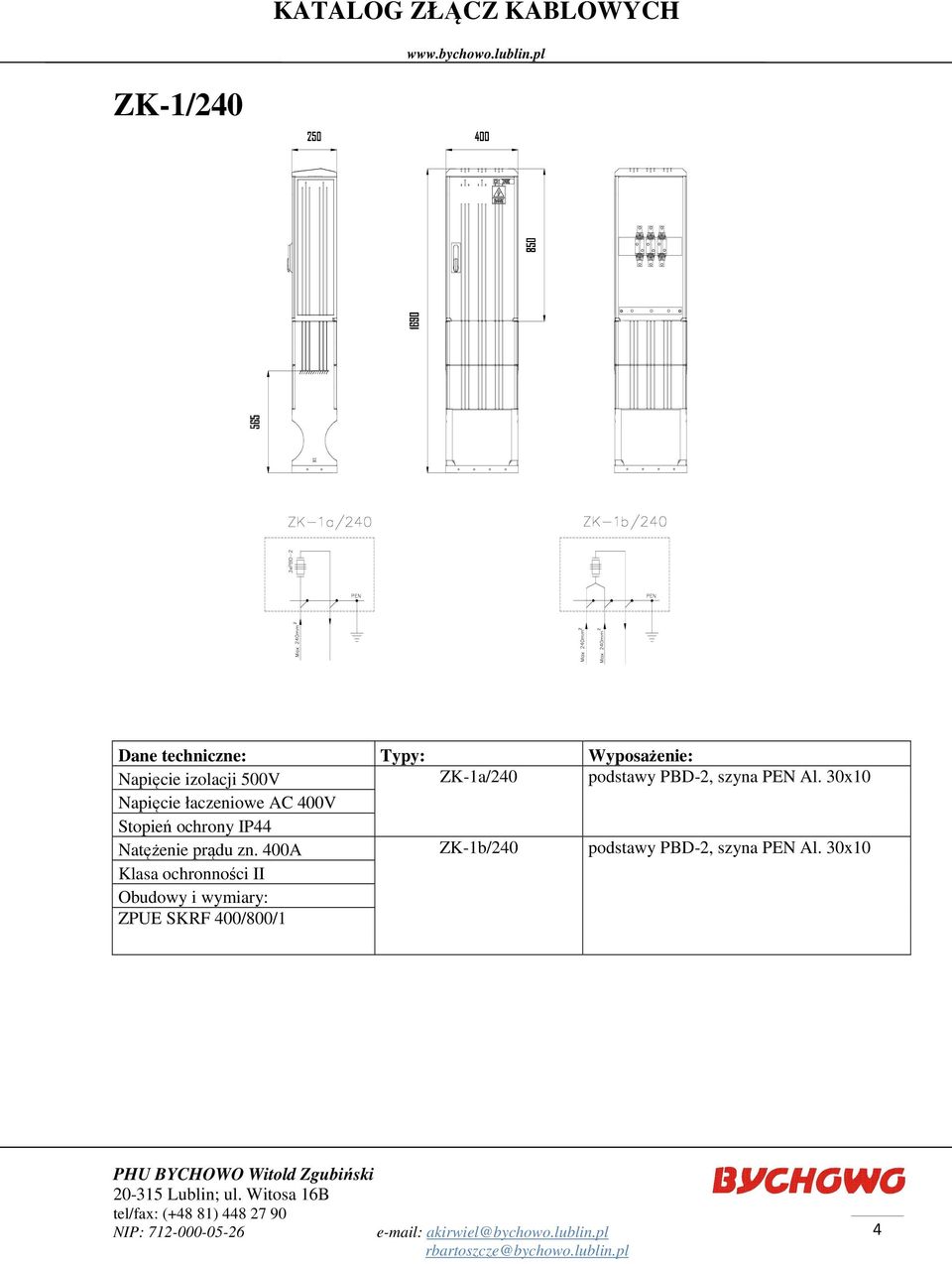

5 ZK-1/240 Napięcie izolacji 500V ZK-1a/240 podstawy PBD-2, szyna PEN Al. 30x10 Napięcie łaczeniowe AC 400V Natężenie prądu zn. 400A ZK-1b/240 podstawy PBD-2, szyna PEN Al. 30x10 ZPUE SKRF 400/800/1 4

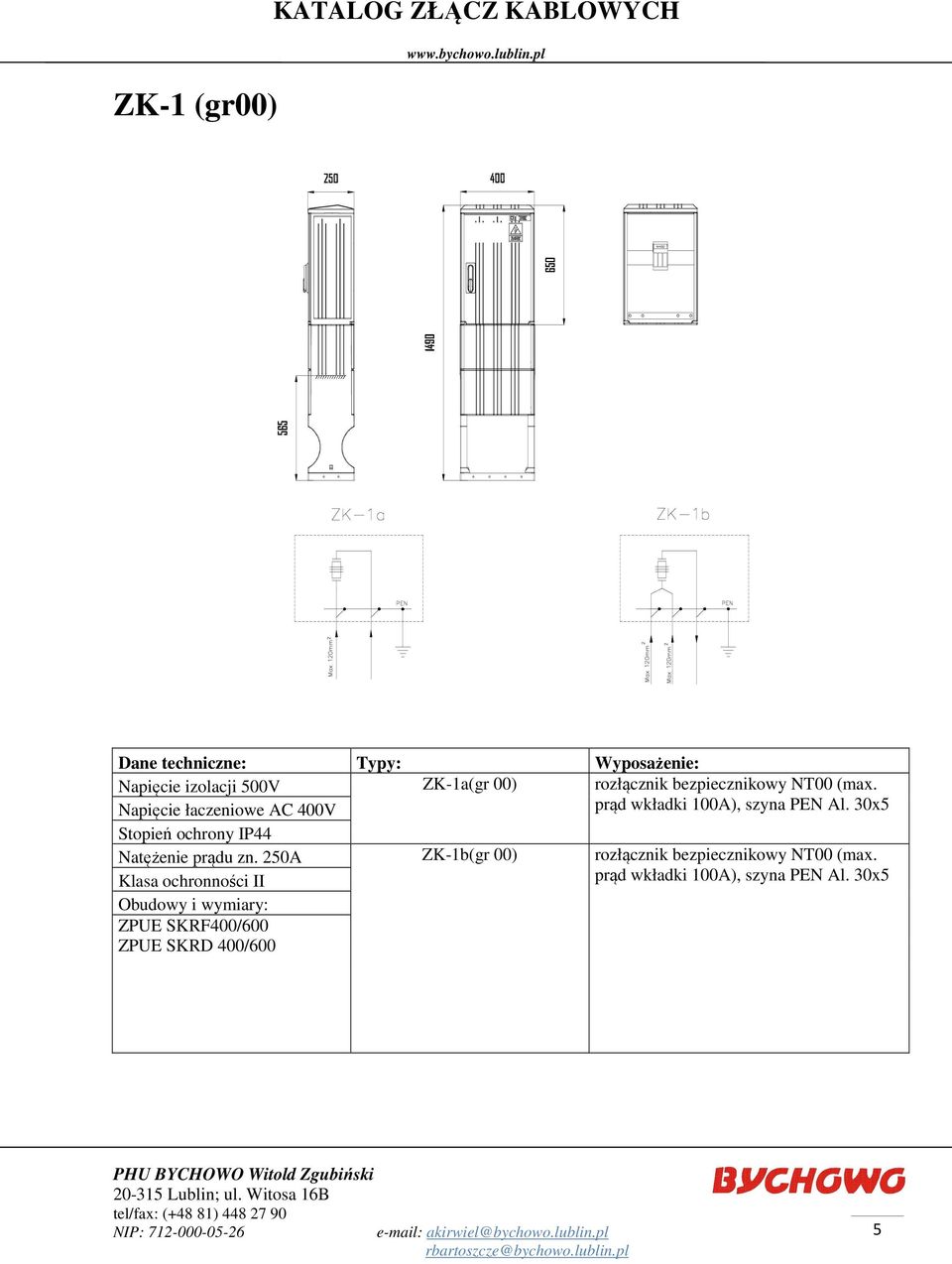

6 ZK-1 (gr00) KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-1a(gr 00) rozłącznik bezpiecznikowy NT00 (max. Napięcie łaczeniowe AC 400V ZK-1b(gr 00) prąd wkładki 100A), szyna PEN Al. 30x5 rozłącznik bezpiecznikowy NT00 (max. ZPUE SKRF400/600 ZPUE SKRD 400/600 prąd wkładki 100A), szyna PEN Al. 30x5 5

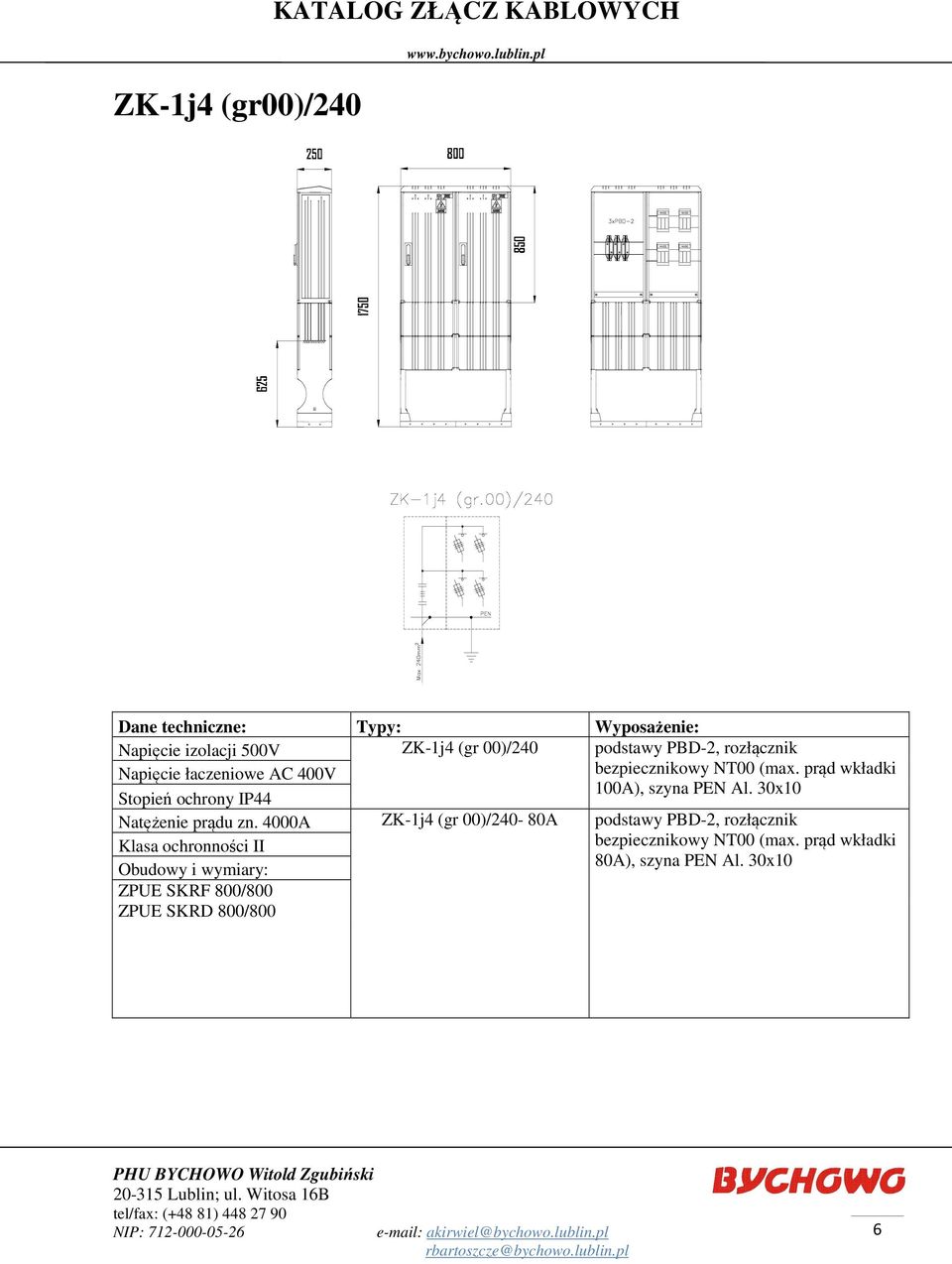

7 ZK-1j4 (gr00)/240 KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-1j4 (gr 00)/240 podstawy PBD-2, rozłącznik Napięcie łaczeniowe AC 400V bezpiecznikowy NT00 (max. prąd wkładki 100A), szyna PEN Al. 30x10 Natężenie prądu zn. 4000A ZK-1j4 (gr 00)/240-80A podstawy PBD-2, rozłącznik ZPUE SKRF 800/800 ZPUE SKRD 800/800 bezpiecznikowy NT00 (max. prąd wkładki 80A), szyna PEN Al. 30x10 6

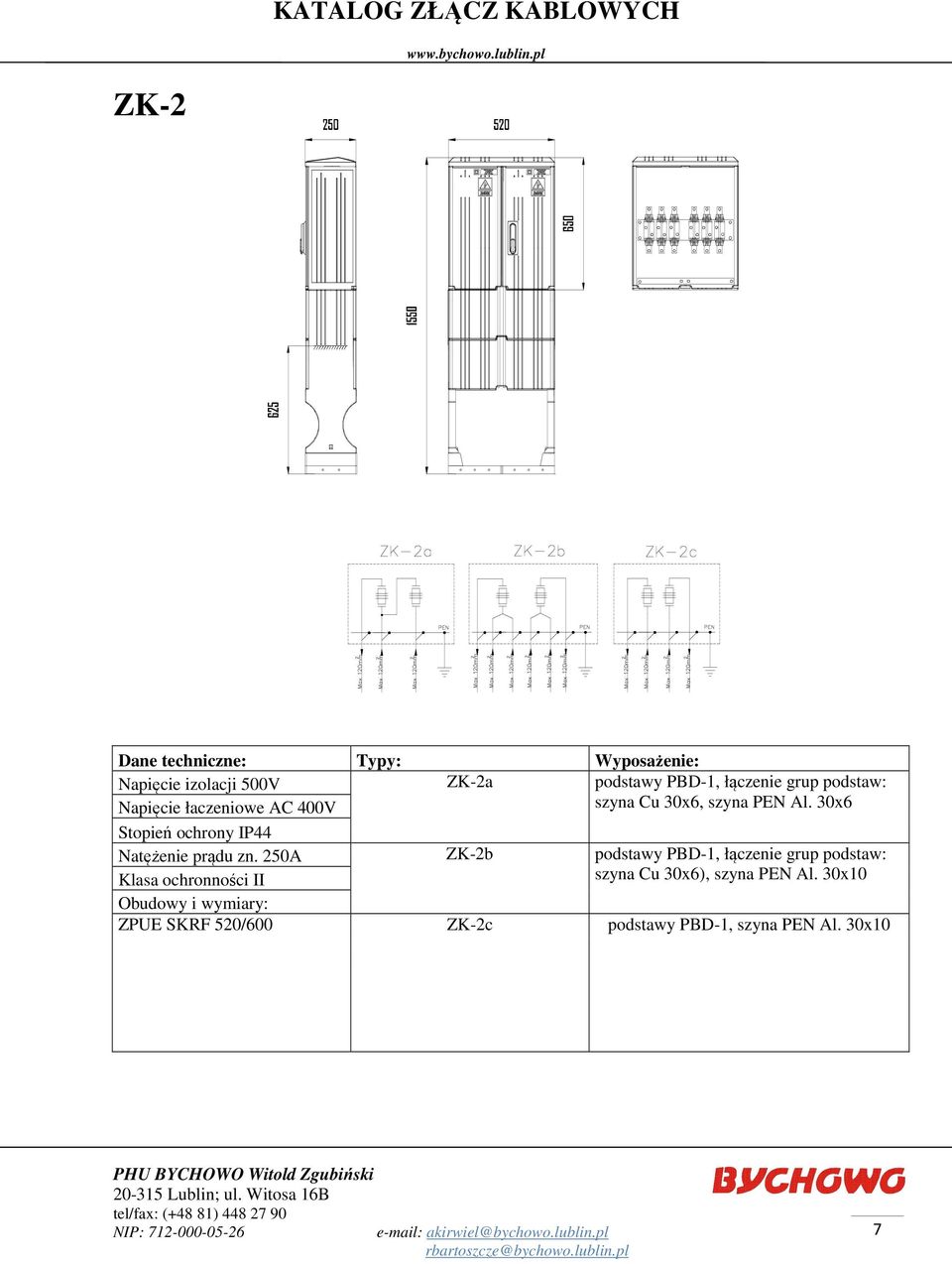

8 ZK-2 Napięcie izolacji 500V ZK-2a podstawy PBD-1, łączenie grup podstaw: Napięcie łaczeniowe AC 400V ZK-2b szyna Cu 30x6, szyna PEN Al. 30x6 podstawy PBD-1, łączenie grup podstaw: ZPUE SKRF 520/600 ZK-2c szyna Cu 30x6), szyna PEN Al. 30x10 podstawy PBD-1, szyna PEN Al. 30x10 7

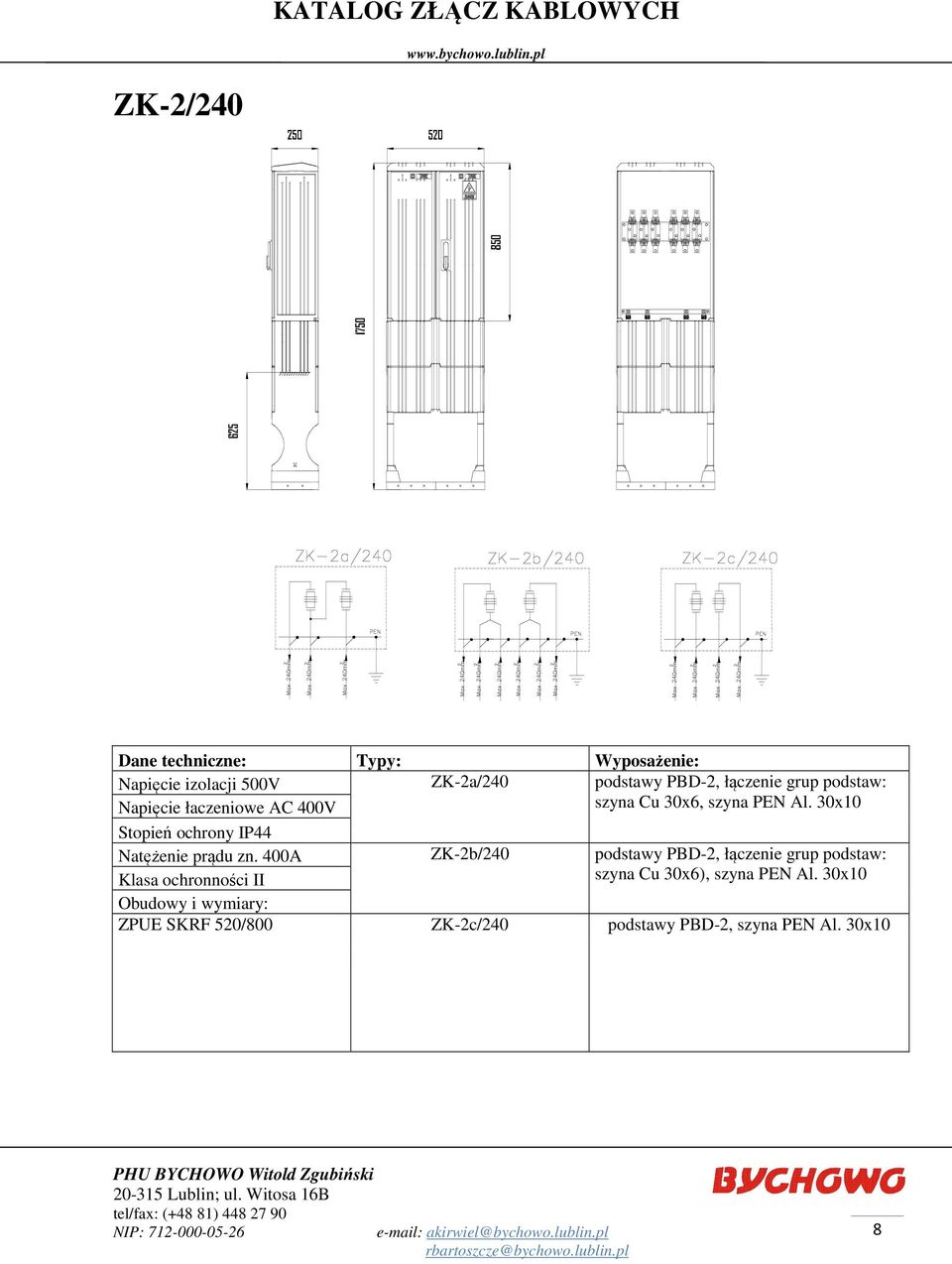

9 ZK-2/240 Napięcie izolacji 500V ZK-2a/240 podstawy PBD-2, łączenie grup podstaw: Napięcie łaczeniowe AC 400V Natężenie prądu zn. 400A ZK-2b/240 szyna Cu 30x6, szyna PEN Al. 30x10 podstawy PBD-2, łączenie grup podstaw: ZPUE SKRF 520/800 ZK-2c/240 szyna Cu 30x6), szyna PEN Al. 30x10 podstawy PBD-2, szyna PEN Al. 30x10 8

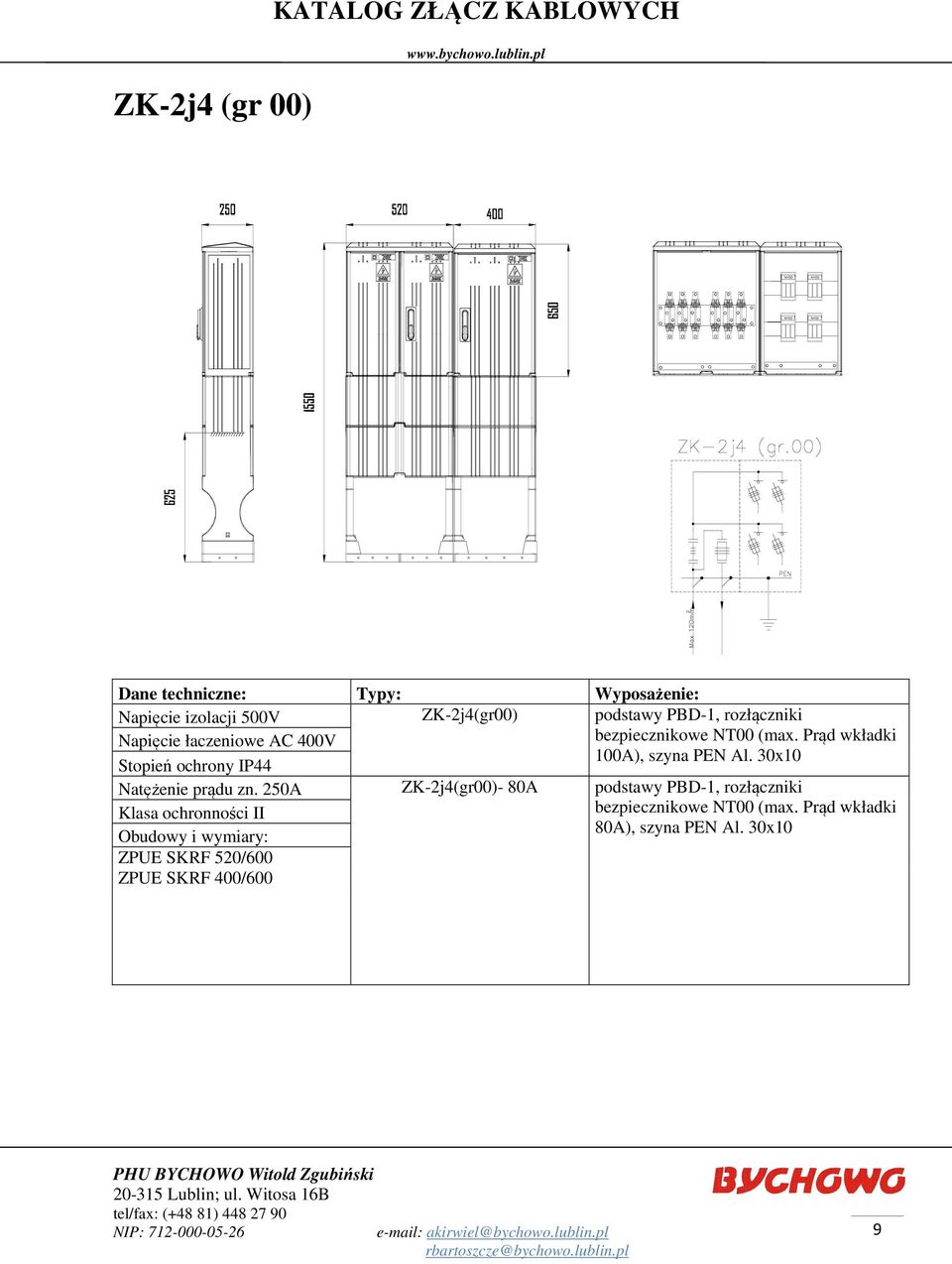

10 ZK-2j4 (gr 00) KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2j4(gr00) podstawy PBD-1, rozłączniki Napięcie łaczeniowe AC 400V bezpiecznikowe NT00 (max. Prąd wkładki 100A), szyna PEN Al. 30x10 ZK-2j4(gr00)- 80A podstawy PBD-1, rozłączniki ZPUE SKRF 520/600 ZPUE SKRF 400/600 bezpiecznikowe NT00 (max. Prąd wkładki 80A), szyna PEN Al. 30x10 9

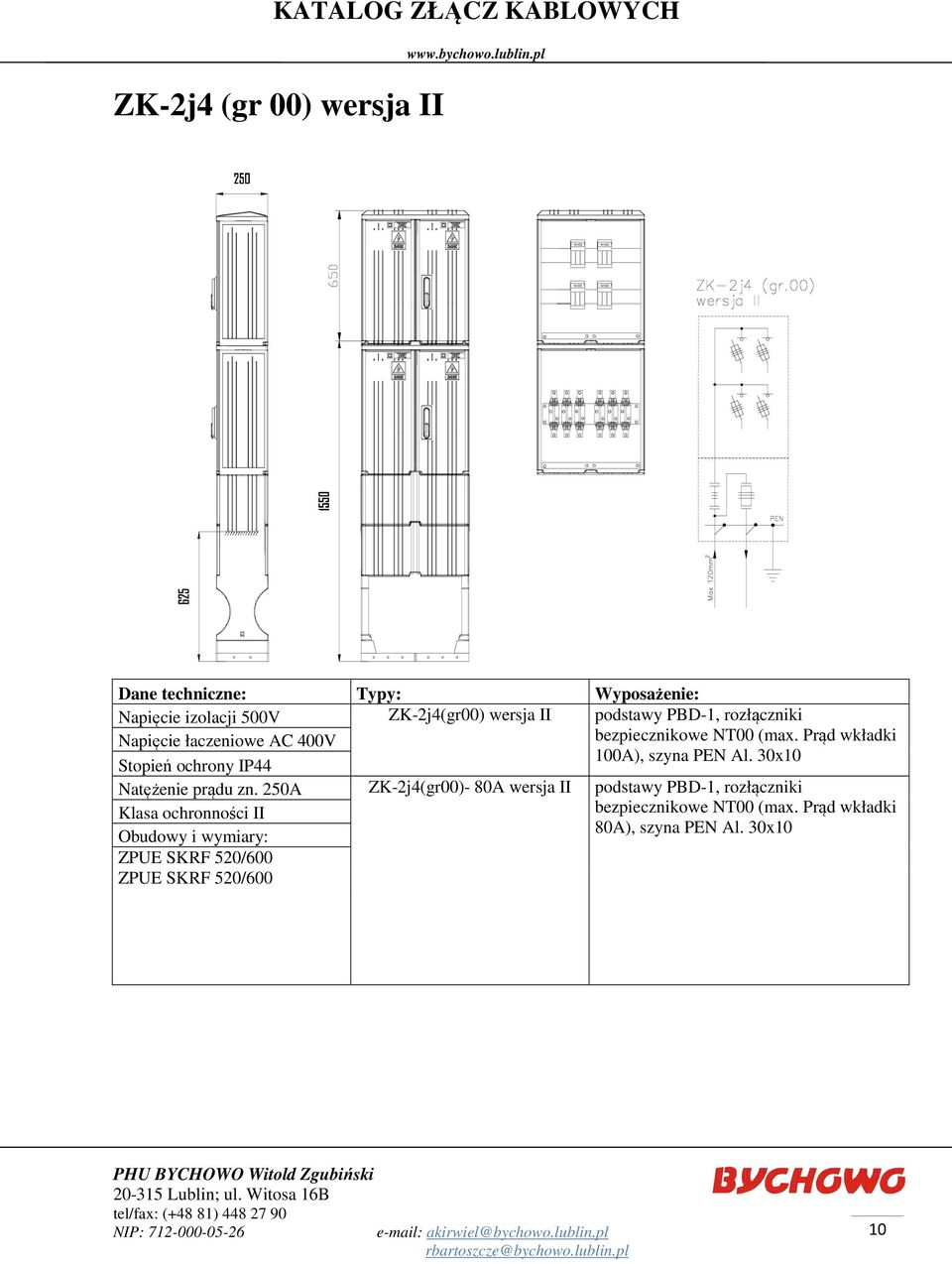

11 ZK-2j4 (gr 00) wersja II Napięcie izolacji 500V ZK-2j4(gr00) wersja II podstawy PBD-1, rozłączniki Napięcie łaczeniowe AC 400V bezpiecznikowe NT00 (max. Prąd wkładki 100A), szyna PEN Al. 30x10 ZK-2j4(gr00)- 80A wersja II podstawy PBD-1, rozłączniki ZPUE SKRF 520/600 ZPUE SKRF 520/600 bezpiecznikowe NT00 (max. Prąd wkładki 80A), szyna PEN Al. 30x10 10

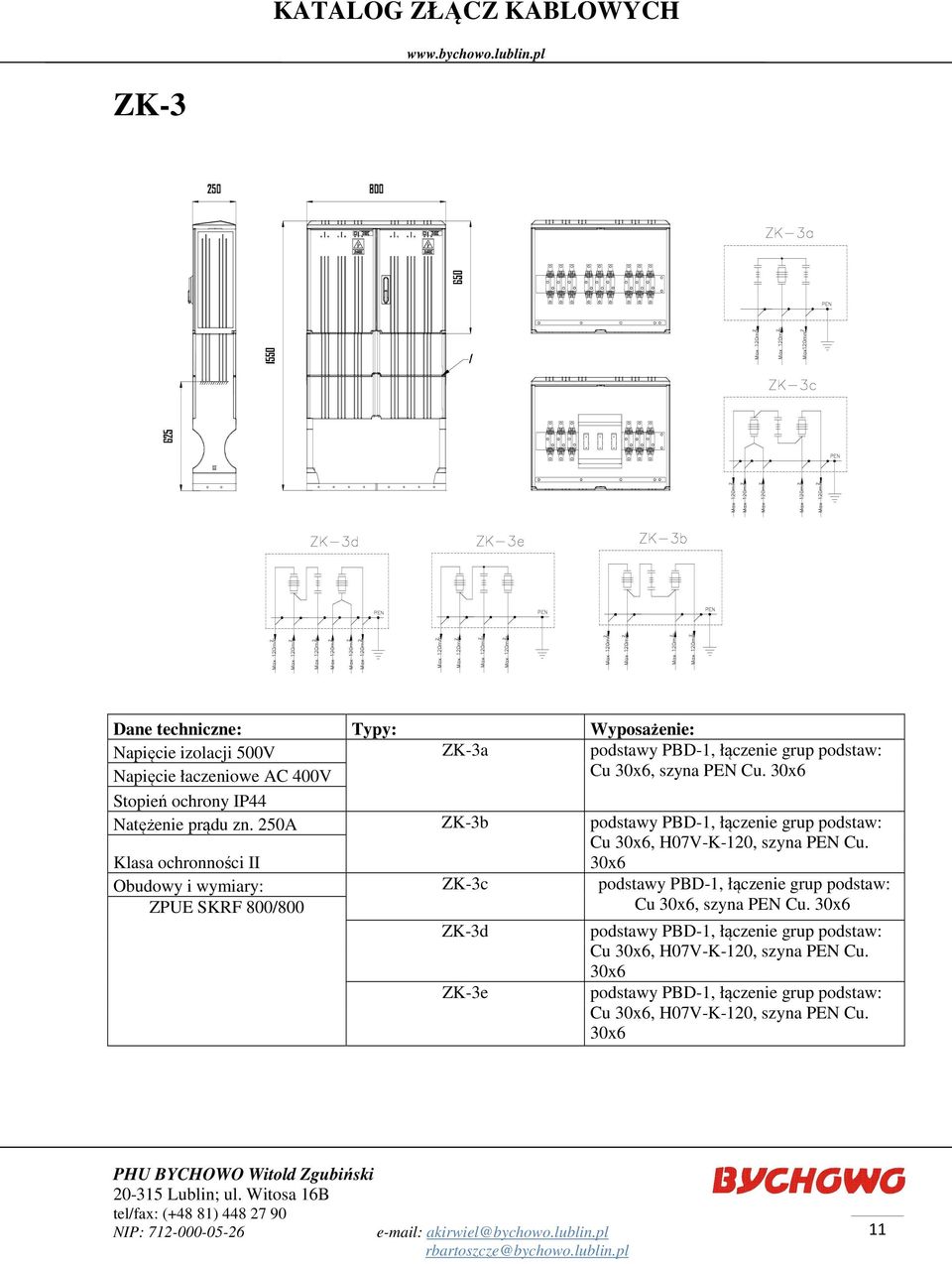

12 ZK-3 Napięcie izolacji 500V ZK-3a podstawy PBD-1, łączenie grup podstaw: Napięcie łaczeniowe AC 400V ZK-3b Cu 30x6, szyna PEN Cu. 30x6 podstawy PBD-1, łączenie grup podstaw: Cu 30x6, H07V-K-120, szyna PEN Cu. 30x6 ZK-3c podstawy PBD-1, łączenie grup podstaw: ZPUE SKRF 800/800 Cu 30x6, szyna PEN Cu. 30x6 ZK-3d podstawy PBD-1, łączenie grup podstaw: Cu 30x6, H07V-K-120, szyna PEN Cu. 30x6 ZK-3e podstawy PBD-1, łączenie grup podstaw: Cu 30x6, H07V-K-120, szyna PEN Cu. 30x6 11

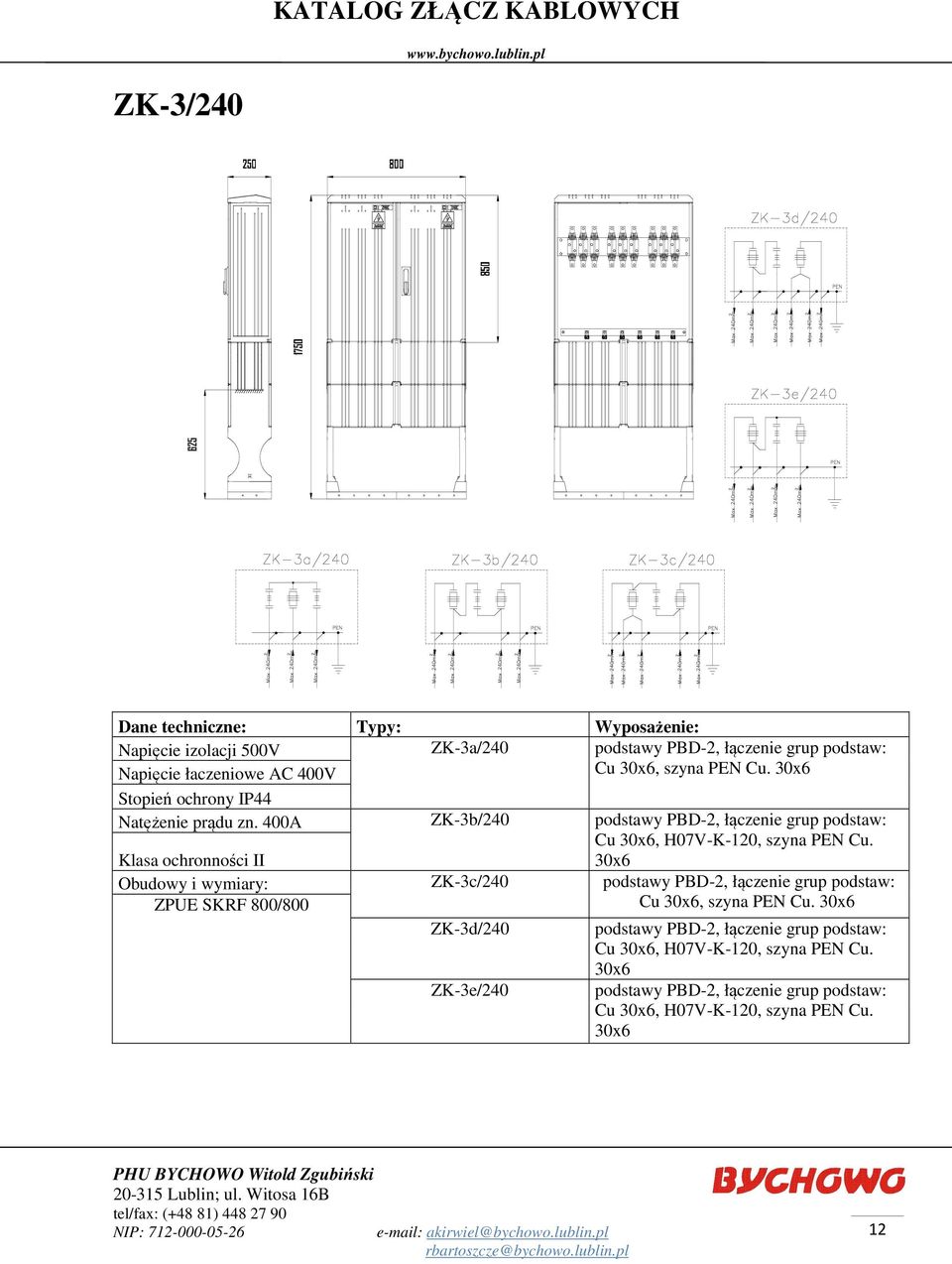

13 ZK-3/240 Napięcie izolacji 500V ZK-3a/240 podstawy PBD-2, łączenie grup podstaw: Napięcie łaczeniowe AC 400V Natężenie prądu zn. 400A ZK-3b/240 Cu 30x6, szyna PEN Cu. 30x6 podstawy PBD-2, łączenie grup podstaw: Cu 30x6, H07V-K-120, szyna PEN Cu. 30x6 ZK-3c/240 podstawy PBD-2, łączenie grup podstaw: ZPUE SKRF 800/800 Cu 30x6, szyna PEN Cu. 30x6 ZK-3d/240 podstawy PBD-2, łączenie grup podstaw: Cu 30x6, H07V-K-120, szyna PEN Cu. 30x6 ZK-3e/240 podstawy PBD-2, łączenie grup podstaw: Cu 30x6, H07V-K-120, szyna PEN Cu. 30x6 12

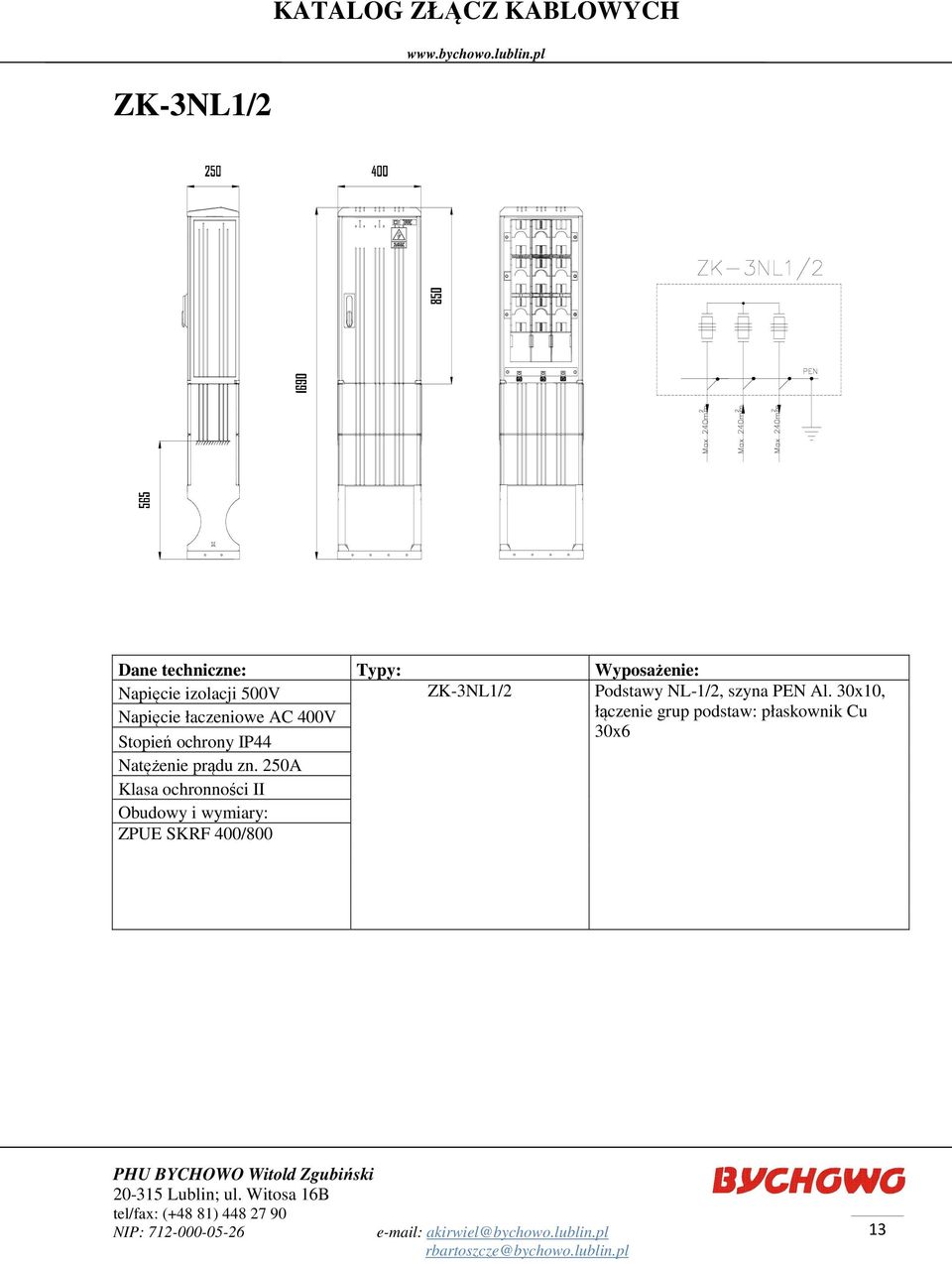

14 ZK-3NL1/2 Napięcie izolacji 500V ZK-3NL1/2 Podstawy NL-1/2, szyna PEN Al. 30x10, Napięcie łaczeniowe AC 400V łączenie grup podstaw: płaskownik Cu 30x6 ZPUE SKRF 400/800 13

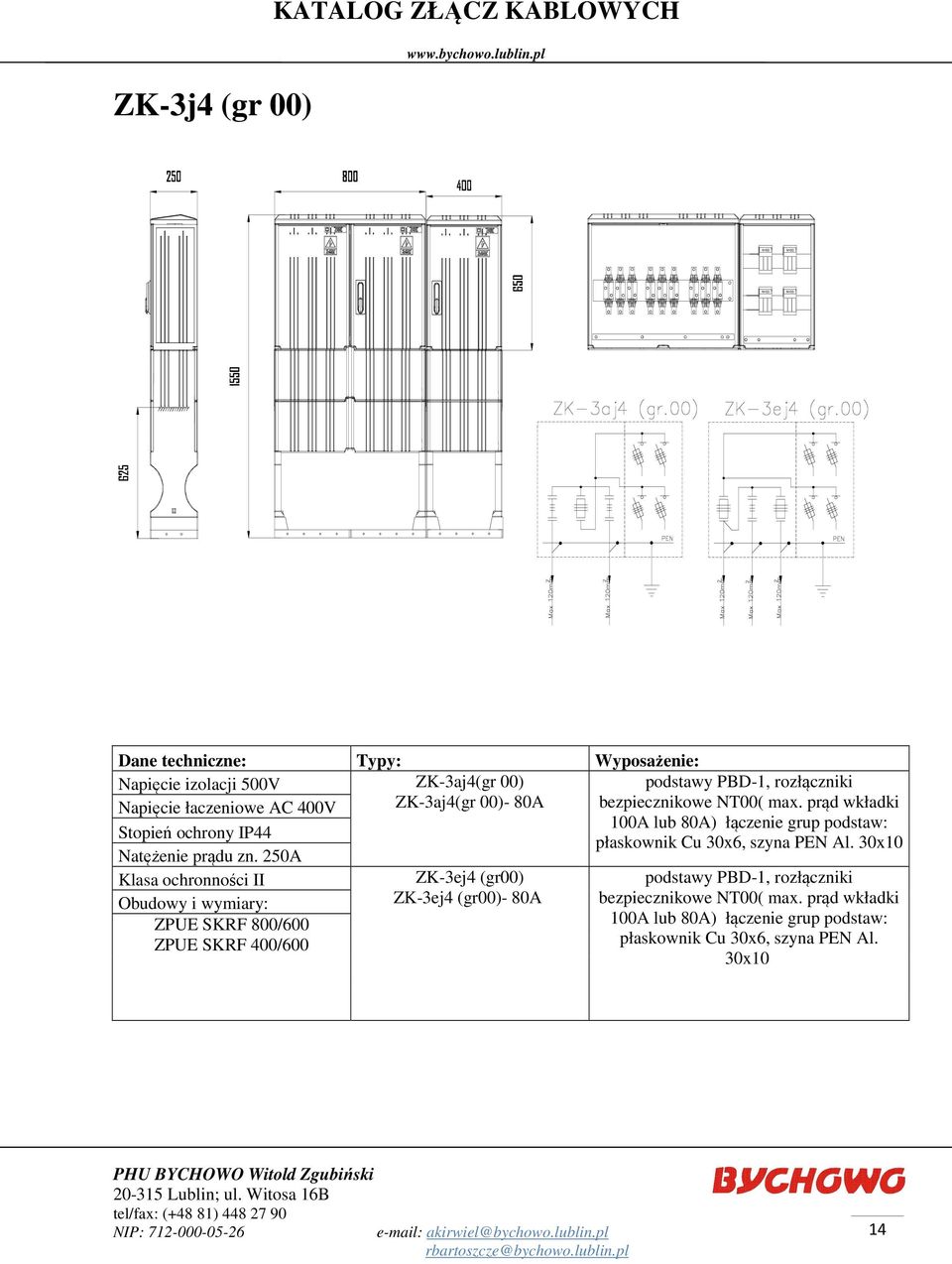

15 ZK-3j4 (gr 00) KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V Napięcie łaczeniowe AC 400V ZK-3aj4(gr 00) ZK-3aj4(gr 00)- 80A ZPUE SKRF 800/600 ZPUE SKRF 400/600 ZK-3ej4 (gr00) ZK-3ej4 (gr00)- 80A podstawy PBD-1, rozłączniki bezpiecznikowe NT00( max. prąd wkładki 100A lub 80A) łączenie grup podstaw: płaskownik Cu 30x6, szyna PEN Al. 30x10 podstawy PBD-1, rozłączniki bezpiecznikowe NT00( max. prąd wkładki 100A lub 80A) łączenie grup podstaw: płaskownik Cu 30x6, szyna PEN Al. 30x10 14

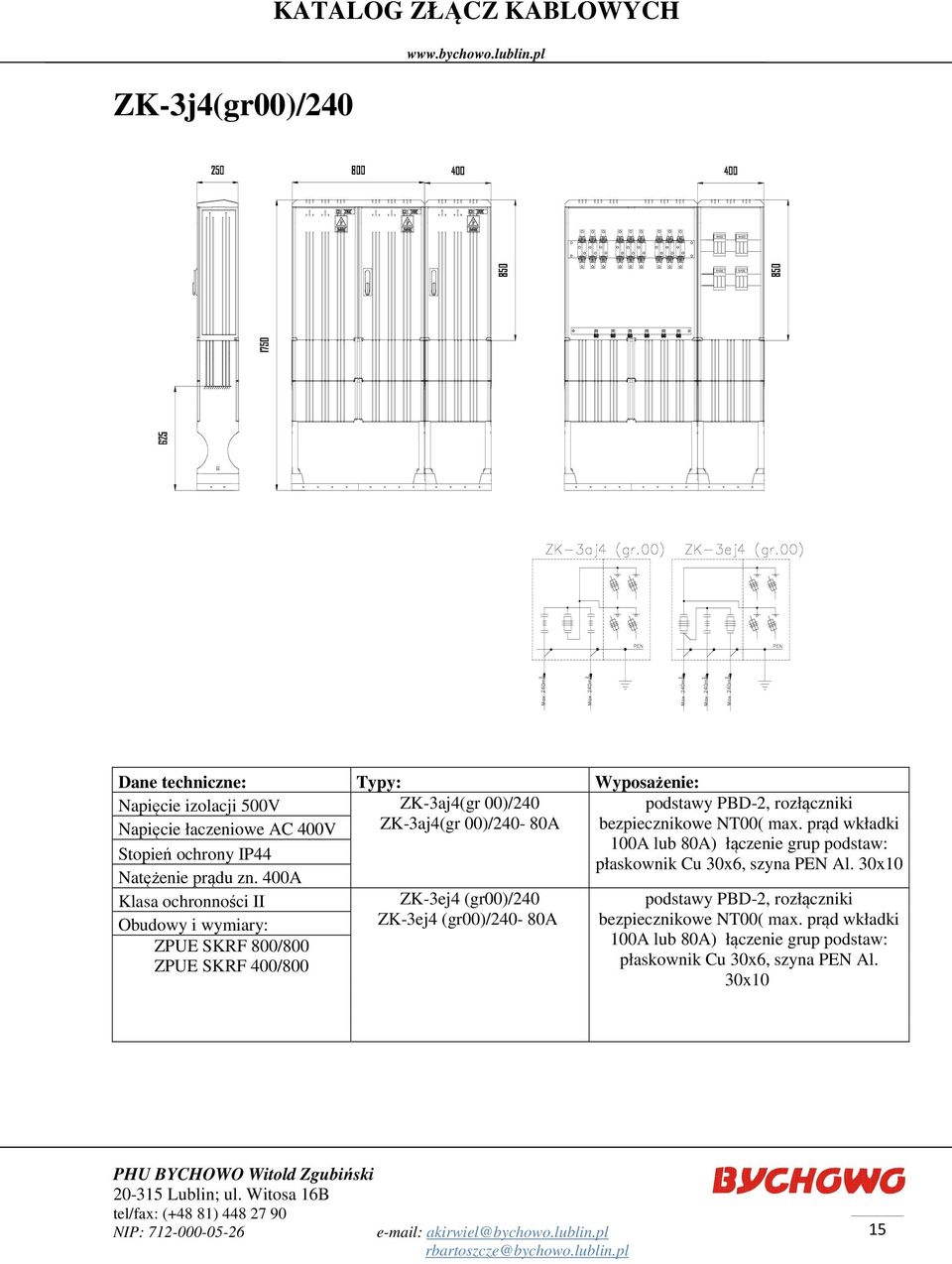

16 ZK-3j4(gr00)/240 KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V Napięcie łaczeniowe AC 400V ZK-3aj4(gr 00)/240 ZK-3aj4(gr 00)/240-80A Natężenie prądu zn. 400A ZPUE SKRF 800/800 ZPUE SKRF 400/800 ZK-3ej4 (gr00)/240 ZK-3ej4 (gr00)/240-80a podstawy PBD-2, rozłączniki bezpiecznikowe NT00( max. prąd wkładki 100A lub 80A) łączenie grup podstaw: płaskownik Cu 30x6, szyna PEN Al. 30x10 podstawy PBD-2, rozłączniki bezpiecznikowe NT00( max. prąd wkładki 100A lub 80A) łączenie grup podstaw: płaskownik Cu 30x6, szyna PEN Al. 30x10 15

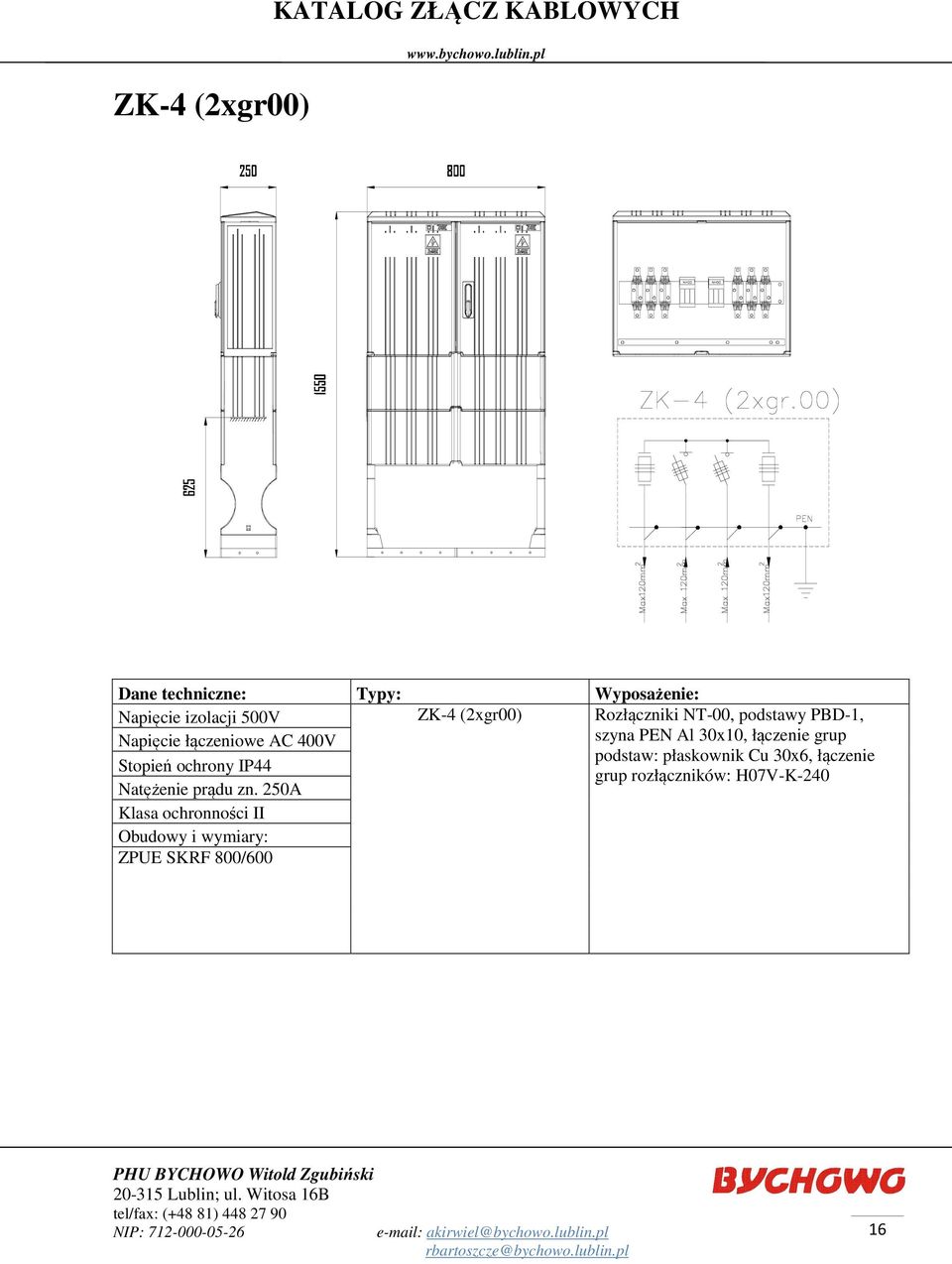

17 ZK-4 (2xgr00) KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-4 (2xgr00) Rozłączniki NT-00, podstawy PBD-1, szyna PEN Al 30x10, łączenie grup podstaw: płaskownik Cu 30x6, łączenie grup rozłączników: H07V-K-240 ZPUE SKRF 800/600 16

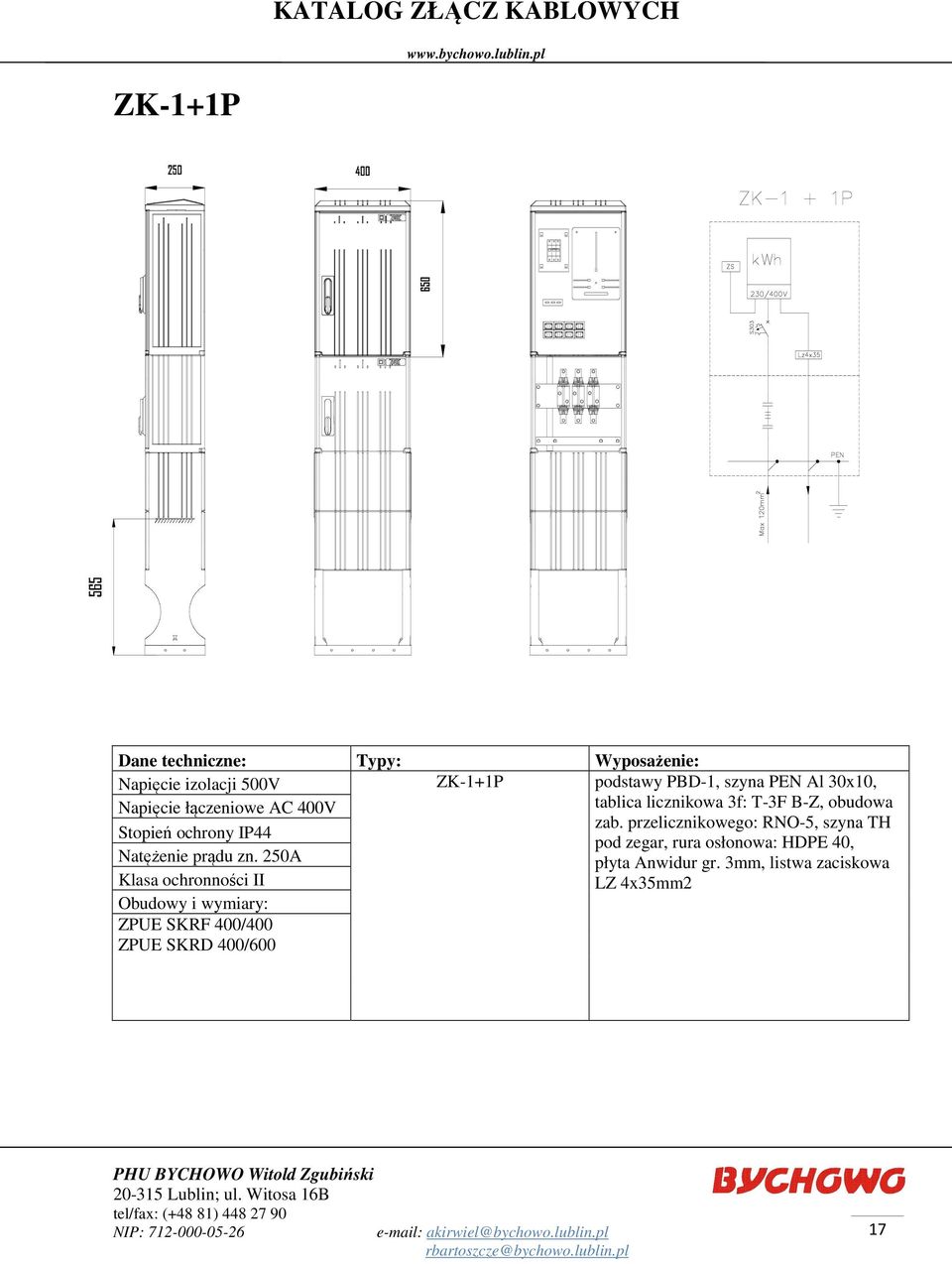

18 ZK-1+1P Napięcie izolacji 500V ZK-1+1P podstawy PBD-1, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 400/400 ZPUE SKRD 400/600 17
19 ZK-1 (gr00)+1p KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-1+1P Rozłącznik NT00, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 400/400 ZPUE SKRD 400/600 18

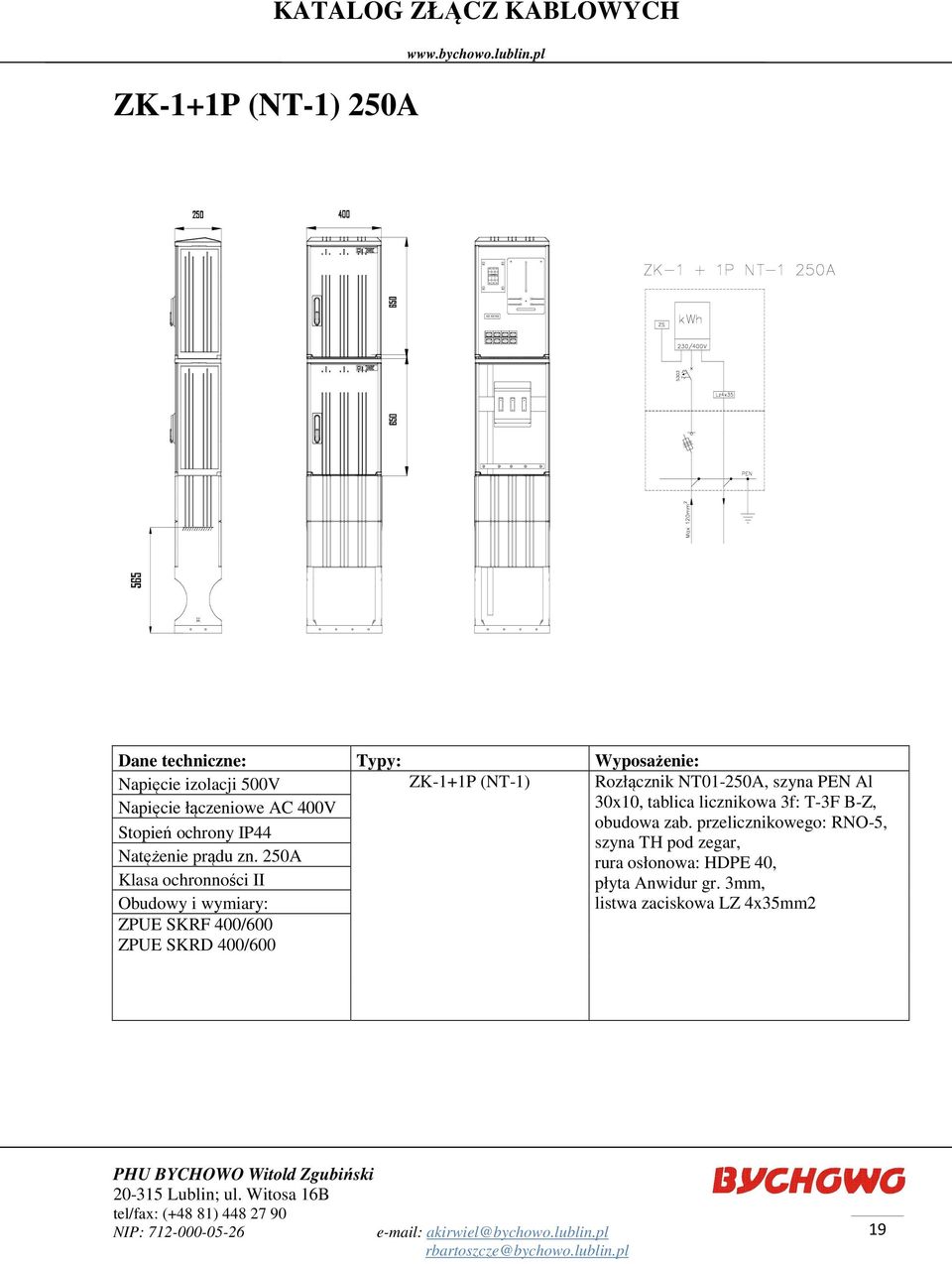

20 ZK-1+1P (NT-1) 250A KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-1+1P (NT-1) Rozłącznik NT01-250A, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 400/600 ZPUE SKRD 400/600 19
21 ZK-1+2P Napięcie izolacji 500V ZK-1+2P Podstawy PBD-1, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 20
22 ZK-1+2P (NT-1) 250A KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-1+2P Rozłącznik NT01-250A, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 21
23 ZK-2+1P Napięcie izolacji 500V ZK-2+1P Podstawy PBD-1, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 22
24 ZK-2+1P (NT-1) 250A KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2+1P Rozłącznik NT01-250A, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 23
25 ZK-2+2P Napięcie izolacji 500V ZK-2+2P Podstawy PBD-1, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 24
26 ZK-2+2P wersja II KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2+2P Podstawy PBD-1, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 25
27 ZK-2+2P (NT-1) 250A KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2+2P (NT-1) 250A Rozłącznik NT01-250A, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRF 520/600 ZPUE SKRD 520/600 26
28 ZK-2j3 (gr 00) +1P KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2j3(gr00)+1P Podstawy PBD-1, rozłączniki bezpiecznikowe, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, ZPUE SKRF 520/600 płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRD 520/600 27
29 ZK-2j3 (gr00) +1P/240 KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2j3(gr00)+1P/240 Podstawy PBD-2, rozłączniki bezpiecznikowe NT00, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, Natężenie prądu zn. 400A szyna TH pod zegar, ZPUE SKRF 520/800 płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRD 520/600 28
30 ZK-3+2P Napięcie izolacji 500V ZK-3a+2P ZK3e+2P ZPUE SKRF 520/600 ZPUE SKRD 520/600 Podstawy PBD-1, rozłączniki bezpiecznikowe NT00 (max. prąd wkładki 100A lub 80A), szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 29
31 ZK-3+2P/240 KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-3a+2P ZK3e+2P Natężenie prądu zn. 400A ZPUE SKRF 800/800 ZPUE SKRD 800/600 Podstawy PBD-2, rozłączniki bezpiecznikowe, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 30
32 ZK-3+3P Napięcie izolacji 500V ZK-3a+3P ZK3e+3P ZPUE SKRF 800/600 ZPUE SKRD 800/600/3 Podstawy PBD-1, rozłączniki bezpiecznikowe, szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 31
33 ZK-3+3P/240 KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-3a+3P/240 ZK3e+3P/240 Natężenie prądu zn. 400A ZPUE SKRF 800/800 ZPUE SKRD 800/800/3 Podstawy PBD-2, rozłączniki bezpiecznikowe NT00 (max. prąd wkładki 100A lub 80A), szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 32
34 ZK-3j3 (gr00)+2p KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-3aj3(gr00)+2P ZK3ej3(gr00)+2P ZPUE SKRF 800/600 ZPUE SKRD 800/600/3 Podstawy PBD-1, rozłączniki bezpiecznikowe NT00 (max. prąd wkładki 100A lub 80A), szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 33
35 ZK-3j3(gr00)+2P/240 KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-3aj3(gr00)+2P/240 ZK3ej3(gr00)+2P/240 Natężenie prądu zn. 400A ZPUE SKRF 800/800 ZPUE SKRD 800/600/3 Podstawy PBD-2, rozłączniki bezpiecznikowe NT00 (max. prąd wkładki 100A lub 80A), szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 34
36 ZK-2NL1/2+NL00+1P KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V ZK-2NL1/2+NL00+1P Podstawy NL-1/2, NL00, rozłączniki bezpiecznikowe NT00 (max. prąd wkładki 100A lub 80A), szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, ZPUE SKRD 400/800 ZPUE SKRD 260/800 płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 35
37 ZK-2NL1/2+2NL00+2P Napięcie izolacji 500V ZK-2NL1/2+2NL00+2P Podstawy NL-1/2, NL00, rozłączniki bezpiecznikowe NT00 (max. prąd wkładki 100A lub 80A), szyna PEN Al 30x10, tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH pod zegar, ZPUE SKRF 400/800 ZPUE SKRD 260/800 płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35mm2 36
38 SPL/0 Napięcie izolacji 500V SPL/0 tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH35 pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRD 400/600 osłony z pleksy przystosowane do plombowania 37
39 SPL/0-2-pomiarowa KATALOG ZŁĄCZ KABLOWYCH Napięcie izolacji 500V SPL/0-2-pomiarowa tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH35 pod zegar, płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35mm2 ZPUE SKRD 400/600/2 osłony z pleksy przystosowane do plombowania 38
40 SPL/0-1F Napięcie izolacji 500V SPL/0-1F tablica licznikowa 1f: T-1F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH35 pod zegar, płyta Anwidur gr. 3mm, zaciski ZUG- 10 ZPUE SKRD 260/600 osłony z pleksy przystosowane do plombowania 39
41 SPL/1 Napięcie izolacji 500V SPL/01 tablica licznikowa 3f: T-3F B-Z, obudowa zab. przelicznikowego: RNO-5, szyna TH35 pod zegar, płyta Anwidur gr. 5mm, listwa zaciskowa LZ 4x35 ZPUE SKRD 260/600 osłony z pleksy przystosowane do plombowania 40
42 Szafka oświetleniowa SO 1F Napięcie izolacji 500V SO 1F tablica licznikowa 1f: T-1F B-Z, szyna PEN Al. 30x5, układ sterowania automatyką zmierzchową AZ 112 obudowa zab. przelicznikowego: RNO-5, szyna TH35 pod zegar, ZPUE SKRD 400/600 płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35 osłony z pleksy przystosowane do plombowania 41
43 Szafka oświetleniowa SO 3F Napięcie izolacji 500V SO 3F tablica licznikowa 3f: T-3F B-Z, szyna PEN Al. 30x5, układ sterowania automatyką zmierzchową AZ 112 obudowa zab. przelicznikowego: RNO-5, szyna TH35 pod zegar, ZPUE SKRD 400/600 płyta Anwidur gr. 3mm, listwa zaciskowa LZ 4x35 osłony z pleksy przystosowane do plombowania 42
44 Półpośredni układ pomiaru energii elektrycznej 43
