1 Rozwiązania techniczne TAURON Dystrybucja S.A. Dzielimy energię, mnożymy rozwiązania!

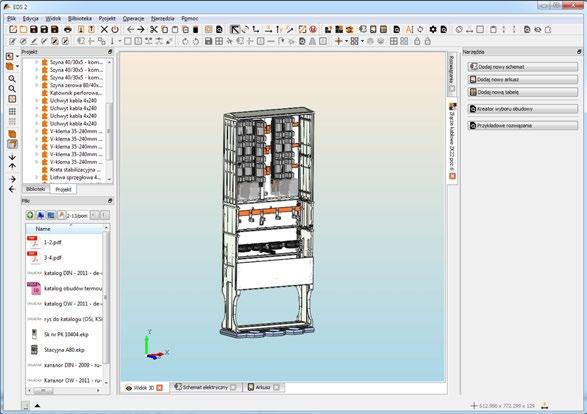

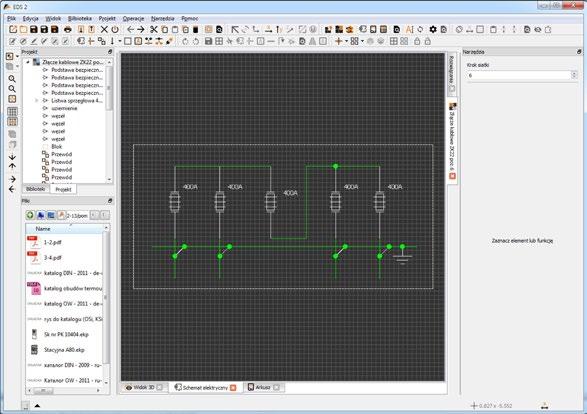

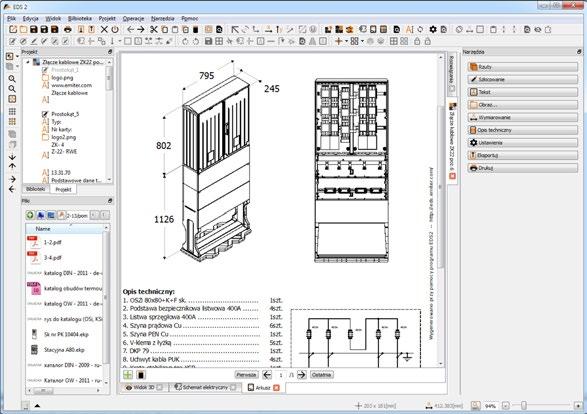

2 eds.emiter.com EDS to autorskie oprogramowanie, zaprojektowane przez firmę EMITER, służące do wspomagania projektowania rozdzielnic i urządzeń elektrycznych. Dostępne na CD-R lub na naszej stronie: eds.emiter.com. projektowanie rozdzielnic tworzenie schematów elektrycznych kreowanie kart katalogowych, wydruków eksport do formatów DXF i PDF system aktualizacji programu i bibliotek

3 Informacje ogólne strony 5-9 Rozwiązania techniczne TAURON Dystrybucja S.A. strony Rozdzielnice nn wnętrzowe, słupowe i wolnostojące strony Informacje techniczne strony

4

5 Informacje ogólne

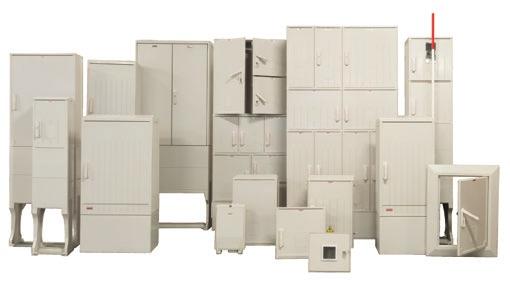

6 Informacje ogólne Obudowy poliestrowe wykonane są z trudnopalnego, samogasnącego kompozytu (poliester + włókno szklane). Odznaczają się odpornością na działanie warunków atmosferycznych (UV). Z uwagi na rodzaj powierzchni zewnętrznej, obudowy występują w dwóch wersjach: gładkiej i żebrowanej. W ofercie posiadamy szeroką gamę rozmiarów szafek. Podstawowe parametry: klasa ochronności: stopień ochrony obudowy: IP44, IP54, IP65, IP66 odporność na uderzenia: IK10 kategoria palności: V0 OBUDOWY POLIESTROWE OS, OSZ, OSi, OSZi wymiary: - szer.: 264, 396, 528, 660, 795, 927, 1058 mm, - wysokość: 420, 520, 620, 820 mm, - głębokość: 245 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym, - na ścianie budynku. stopień ochrony: - IP44, IP54 (opcja). OW, OWG, OWi, OWGi, OW+u, OWG+u, OWi+u, OWGi+u wymiary: - szerokość: 395 mm, - wysokość: 412, 512, 612 mm, - głębokość: 214 mm. możliwości instalacji: - w ścianie budynku, - na słupie energetycznym. stopień ochrony: - IP44. KS, KSZ, KSi, KSZi wymiary: - szerokość: 264, 396, 528, 660, 795, 1058 mm, - wysokość: 620, 820 mm, - głębokość: 320 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym, - na ścianie budynku. stopień ochrony: - IP44, IP54 (opcja). OZN, OZNS, OZN+u, OZNS+u wymiary: - szer.: 284 mm, - wysokość: 306 mm, - głębokość: 115 mm. możliwości instalacji: - w ścianie budynku, - na słupie energetycznym. stopień ochrony: - IP44. DC 00, DC 0, DC 1, DC 2 (standard DIN) wymiary: - szerokość: 470, 605, 800, 1130 mm, - wysokość: 929 mm, - głębokość: 320 mm. możliwości instalacji: - na fundamencie. stopień ochrony: - IP44, - IP54. DCWE 0, DCWE 1, DCWE 2 (standard DIN) wymiary: - szerokość: 605, 800, 1130 mm, - wysokość: 1140 mm, - głębokość: 320 mm. możliwości instalacji: - na fundamencie. stopień ochrony: - IP44, - IP54. KH 00 wymiary: - szerokość: 245 mm, - wysokość: 415 mm, - głębokość: 138 mm. możliwości instalacji: - na ścianie budynku, - w obudowie (jako zabezpieczenie główne). stopień ochrony: - IP44. Maskownice MZG, MZZ wymiary: - szerokość: 572, 972 mm, - wysokość: 765, 965 mm. zastosowanie: - zabudowa złącza elektrycznego we wnęce ściany budynku. stopień ochrony: - IP44. HYDRA (obudowa szczelna) wymiary: - szerokość: 438, 616, 850 mm, - wysokość: 618, 816, 1004 mm, - głębokość: 251, 323 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym, - na ścianie budynku. stopień ochrony: - IP65, - IP66. STT, STTK, STTF, STTO, STOK, STOF wymiary: - szerokość: 800 mm, - wysokość: 1154 mm, - głębokość: 640 mm. możliwości instalacji: - na fundamencie, - na słupie energetycznym. stopień ochrony: - IP44. 6

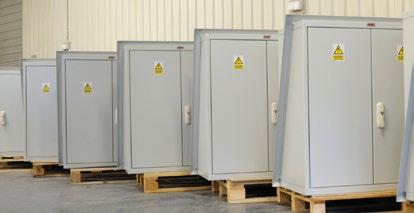

7 Informacje ogólne OBUDOWY I SZAFY METALOWE Obudowy metalowe mogą być wykonane z blachy (o grubości od 1 do 2 mm): stalowej, aluminiowej, nierdzewnej, kwasoodpornej, Aluzinc, Magnelis. Podstawowe parametry: klasa ochronności: I, stopień ochrony obudowy: IP31 - IP65, odporność na uderzenia: IK10. OMU Obudowy uniwersalne OMS, OMC Obudowy uniwersalne (szczelne) ST, RSO Obudowy rozdzielnic nasłupowych stacji transformatorowych SSS Szafy sterownicze (szczelne) ORW Obudowy rozdzielnic wolnostojących Obudowy wolnostojące (wnętrzowe OWW zewnętrzne OZW) SU Obudowy wolnostojące SR Szafy ramowe ZŁĄCZA KABLOWE ZŁĄCZA KABLOWE Z POMIAREM Złącza kablowe służą do rozdziału i zabezpieczenia obwodów elektrycznych przed skutkami zwarć i przeciążeń. PRZYKŁADY ZASTOSOWANIA OBUDÓW Złącza kablowe z pomiarem wykorzystywane są dodatkowo do zabudowy układu pomiarowego trójfazowego i zabezpieczeń licznikowych. Rozdzielnice stacji transformatorowych służą do rozdziału energii elektrycznej oraz zasilania i zabezpieczenia urządzeń w przemyśle i energetyce. ROZDZIELNICE NN STACJI TRANSFORMATOROWYCH 7

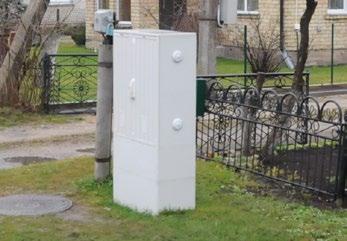

8 Informacje ogólne PRZYKŁADY ZASTOSOWANIA OBUDÓW ROZDZIELNICE NN STACJI TRANSFORMATOROWYCH (NASŁUPOWE) Do montażu na słupie BATERIE KONDENSATORÓW Baterie kondensatorów stosuje się do kompensacji mocy biernej w sieciach trójfazofych, cztero- i pięcioprzewodowych. TERMINALE DO ŁADOWANIA POJAZDÓW ELEKTRYCZNYCH Dzięki terminalom możliwe jest ładowanie akumulatorów pojazdów elektrycznych wyposażonych w ładowarkę typu on board. Terminale w zależności od miejsca zainstalowania mogą być wyposażone w kombinację gniazd elektrycznych jedno- i trójfazowych w różnych standardach. ROZDZIELNICE BUDOWLANE Rozdzielnic budowlanych używa się do rozdziału i pomiaru energii elektrycznej na placu budowy oraz do zasilania w energię elektryczną urządzeń pracujących w terenie. ROZDZIELNICE Z ZESPOŁEM MODUŁOWYM ROZDZIELNICE PRZEMYSŁOWE ROZDZIELNICE MIESZKANIOWE ROZDZIELNICE SPECJALNE INNE PRZYKŁADOWE ZASTOSOWANIA Oprócz typowych rozwiązań realizujemy także zlecenia wg indywidualnych potrzeb klientów. 8

9 Informacje ogólne PRZEKŁADNIKI PRĄDOWE NISKIEGO NAPIĘCIA Przekładniki prądowe CT1 do montażu na szynie prądowej lub kablu w obudowach typu: E04, E05, E06, E07, E08, E09 Znamionowy prąd pierwotny 75 A 3000 A Znamionowy prąd wtórny 5 A Znamionowe obciążenie 1,5 VA; 2,5 VA; 5 VA Znamionowa częstotliwość 50 Hz Klasa dokładności 0,2; 0,2s; 0,5; 0,5s; 1 Współczynnik bezpieczeństwa FS 5 Przekładniki prądowe CT4 z uzwojeniem pierwotnym w obudowie E01 Znamionowy prąd pierwotny 20 A 300 A Znamionowy prąd wtórny 5 A Znamionowe obciążenie 1,5 VA; 2,5 VA; 5 VA Znamionowa częstotliwość 50 Hz Klasa dokładności 0,2; 0,2s; 0,5; 0,5s; 1 Współczynnik bezpieczeństwa FS 5 Przekładniki prądowe CTN5 napowietrzne w obudowach typu: E10, E11, E12, E13 Znamionowy prąd pierwotny 100 A 3000 A Znamionowy prąd wtórny 5 A Znamionowe obciążenie 1,5 VA; 2,5 VA; 5 VA Znamionowa częstotliwość 50 Hz Klasa dokładności 0,2; 0,2s; 0,5; 0,5s; 1 Współczynnik bezpieczeństwa FS 5 Długość przewodu 4 m; 6 m 9

10

11 Rozwiązania techniczne TAURON Dystrybucja S.A. Zestaw złączowo-pomiarowy ZK2a-1P 13 Zestaw złączowo-pomiarowy ZK2a-1P-X 14 Zestaw złączowo-pomiarowy ZK2a-1Pw 15 Zestaw złączowo-pomiarowy ZK2a-1Pw-X 16 Zestaw złączowo-pomiarowy ZK2a-2P 17 Zestaw złączowo-pomiarowy ZK2a-2P-X 18 Zestaw złączowo-pomiarowy ZK2a-2Pw 19 Zestaw złączowo-pomiarowy ZK2a-2Pw-X 20 Zestaw złączowo-pomiarowy ZK2a-1PP-X 21 Zestaw złączowyzk3a 22 Zestaw złączowy ZK3a-B 23 Zestaw złączowy ZK3a-X 24 Zestaw złączowo-pomiarowy ZK3a-1P 25 Zestaw złączowo-pomiarowy ZK3a-1P-X 26 Zestaw złączowo-pomiarowy ZK3a-1Pw 27 Zestaw złączowo-pomiarowy ZK3a-1Pw-X 28 Zestaw złączowo-pomiarowy ZK3a-2P 29 Zestaw złączowo-pomiarowy ZK3a-2P-X 30 Zestaw złączowo-pomiarowy ZK3a-2Pw 31 Zestaw złączowo-pomiarowy ZK3a-2Pw-X 32 Zestaw złączowy ZK4a 33 Zestaw złączowy ZK4a-X 34 Zestaw złączowy ZK5a 35 Zestaw złączowy ZK5a-X 36 Zestaw złączowo-pomiarowy ZK2b-1P 37 Zestaw złączowo-pomiarowy ZK2b-1P-X 38 Zestaw złączowo-pomiarowy ZK2b-1Pw-X 39 Zestaw złączowo-pomiarowy ZK2b-1Pw 40 Zestaw złączowo-pomiarowy ZK2b-2P 41 Zestaw złączowo-pomiarowy ZK2b-2P-X 42 Zestaw złączowo-pomiarowy ZK2b-2Pw 43 Zestaw złączowo-pomiarowy ZK2b-2Pw-X 44 Zestaw złączowo-pomiarowy ZK2a-1PP 45 Zestaw złączowo-pomiarowy ZK2b-1PP 46 Zestaw złączowo-pomiarowy ZK2b-1PP-X 47 Zestaw złączowy ZK1a2b 48 Zestaw złączowy ZK1a2b-X 49 Zestaw złączowy ZK1a2b-B 50 Zestaw złączowo-pomiarowy ZK1a2b -1P 51 Zestaw złączowo-pomiarowy ZK1a2b-1P-X 52 Zestaw złączowo-pomiarowy ZK1a2b-1Pw 53 Zestaw złączowo-pomiarowy ZK1a2b-1Pw-X 54 Zestaw złączowo-pomiarowy ZK1a2b-2P 55 Zestaw złączowo-pomiarowy ZK1a2b-2P-X 56 Zestaw złączowo-pomiarowy ZK1a2b-2Pw 57 Zestaw złączowo-pomiarowy ZK1a2b-2Pw-X 58 Zestaw złączowy ZK1a1b 59 Zestaw złączowy ZK1a1b-X 60 Zestaw złączowy ZK1a1b-B 61 Zestaw złączowo-pomiarowy ZK1a1b-1P 62 Zestaw złączowo-pomiarowy ZK1a1b-1P-X 63 Zestaw złączowo-pomiarowy ZK1a1b-1Pw 64 Zestaw złączowo-pomiarowy ZK1a1b-1Pw-X 65 Zestaw złączowo-pomiarowy ZK1a1b-2P 66 Zestaw złączowo-pomiarowy ZK1a1b-2P-X 67 Zestaw złączowo-pomiarowy ZK1a1b-2Pw 68 Zestaw złączowo-pomiarowy ZK1a1b-2Pw-X 69 Zestaw złączowo-pomiarowy ZK1e-1P 70 Zestaw złączowo-pomiarowy ZK1e-1P-X 71 Zestaw złączowo-pomiarowy ZK1e-1Pw 72 Zestaw złączowo-pomiarowy 2K1e-1Pw-X 73 Zestaw złączowo-pomiarowy ZK1e-1P-S 74 Zestaw złączowo-pomiarowy ZK1e-1P-Sr 75 Zestaw złączowo-pomiarowy ZK1a-1Pw-S 76 Zestaw złączowo-pomiarowy ZK1e-1Pw-Sr 77 Zestaw złączowo-pomiarowy ZK1h-2P 78 Zestaw złączowo-pomiarowy ZK1h-2P-X 79 Zestaw złączowo-pomiarowy ZK1h-2Pw 80 Zestaw złączowo-pomiarowy ZK1h-2Pw-X 81 Zestaw złączowo-pomiarowy ZK(1b-1P/1b-1P) 82 Zestaw złączowo-pomiarowy ZK(1b-1P/1b-1P)-X 83 Zestaw złączowo-pomiarowy ZK(1b-1Pw/1b-1Pw) 84 Zestaw złączowo-pomiarowy ZK(1b-1Pw/1b-1Pw)-X 85 Zestaw złączowy ZK(1a/1a) 86 Zestaw złączowy ZK(1a/1a)-X 87 Zestaw złączowy ZK(2a/2a) 88 Zestaw złączowy ZK(2a/2a)-X 89 Zestaw pomiarowy 1P 90 Zestaw pomiarowy 1P-X 91 Zestaw pomiarowy 1P-G 92 Zestaw pomiarowy 1P-X-G 93 Zestaw pomiarowy 1Pw 94 Zestaw pomiarowy 1Pw-X 95 Zestaw pomiarowy 1Pw-G 96 Zestaw pomiarowy 1Pw-X-G 97 Zestaw pomiarowy 1PP 98 Zestaw pomiarowy 1PP-X 99 Zestaw złączowy ZK1a1h 100 Zestaw złączowy ZK1a1h-X 101 Zestaw złączowy ZK1a1h-B 102 Zestaw złączowo-pomiarowy ZK2a-3P 103 Zestaw złączowo-pomiarowy ZK2a-3P-X 104 Zestaw złączowo-pomiarowy ZK2a-4P 105 Zestaw złączowo-pomiarowy ZK2a-4P-X 106 Zestaw złączowo-pomiarowy ZK2a-5P 107 Zestaw złączowo-pomiarowy ZK2a-5P-X 108 Zestaw złączowo-pomiarowy ZK2a-6P 109 Zestaw złączowo-pomiarowy ZK2a-6P-X 110 Zestaw złączowo-pomiarowy ZK3a-X-B 111 Zestaw złączowo-pomiarowy ZK4a-X-B 112

12

13 1-1 Typ: ZK2a-1P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Tablica licznikowa T/3F.. 1szt. 6. Płyta montażowa 23x76x4 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 1szt. 9. Zacisk PE 50mm2... 1szt. 10. Kątownik perforowany 40 1szt. 11. Uchwyt kablowy... 2szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 13

14 1-1 Typ: ZK2a-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk... 1szt. 2. KSZ 26x80+KK+KF sk... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 1szt. 9. Uchwyt kabla 4x szt. 10. AL... 1szt. 11. Tablica licznikowa T/3F. 1szt. 12. Zacisk PE 50mm2... 1szt PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 14

15 1-2 Typ: ZK2a-1Pw Złącze kablowo pomiarowe KSZ 26x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna pradowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 1szt. 6. Płyta montażowa 23x76x4... 1szt. 7. Zacisk PE... 1szt. 8. V-klema mm z łyżką... 3szt. 9. Obudowa S4... 1szt. 10. Kątownik perforowany szt. 11. Uchwyt kablowy... 2szt. 320 Nr karty: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 15

16 1-2 Typ: ZK2a-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk... 1szt. 2. KSZ 26x80+KK+KF sk... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 1szt. 9. Uchwyt kabla 4x szt. 10. Tablica licznikowa T/3F. 1szt. 11. Zacisk PE 50mm2... 1szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 16

17 1-3 Typ: ZK2a-2P Złącze kablowo pomiarowe KSZ 26x80+KF sk.... 2szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szynaprądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F... 2szt. 6. Płyta montażowa 23x76x4 2szt. 7. V-klema mm z łyżką 3szt. 8. Zacisk PE... 2szt. 9. Kątownik perforowany 40 1szt. 10. Uchwyt kablowy... 3szt. 320 Nr karty: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 17

18 1-3 Typ: ZK2a-2P-X Złącze kablowo-pomiarowe Nr karty: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. 1. KSZi 40x80+KK+KF sk... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Uchwyt kabla 4x szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F. 2szt. 11. Zacisk PE 50mm2... 2szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 18

19 1-4 Typ: ZK2a-2Pw Złącze kablowo pomiarowe KSZ 26x80+KF sk.... 2szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Tablica licznikowa T/3F 2szt. 6. Płyta montażowa 2szt. 23x76x4 7. V-klema mm z łyżką3szt. 8. Zacisk PE... 2szt. 9. Obudowa S4... 2szt. 10. Kątownik perforowany 1szt Uchwyt kablowy... 3szt. 320 Nr karty: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 19

20 1-4 Typ: ZK2a-2Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 2szt. 9. Zacisk PE 50mm2... 2szt. 10. Tablica licznikowa T/3F. 2szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 20

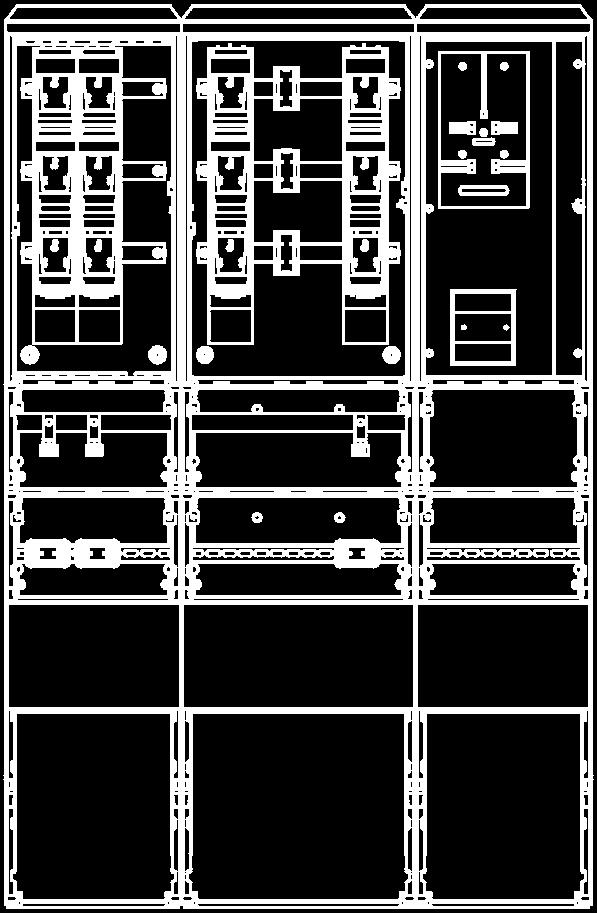

21 1-5 Typ: ZK2a-1PP-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZi 40x80+KK+KF sk.... 1szt. 3. KSZ 40x80+KK+KF sk.... 1szt. 4. Szyna prądowa 40 CU... 3szt. 5. Szyna prądowa 53 CU... 3szt. 6. AL... 1szt. 7. Płyta montażowa uchylna... 1szt. 8. V-klema mm z łyżką... 3szt. 9. Kątownik perforowany szt. 10. Uchwyt kablowy... 3szt. 11. Tablica licznikowa T/3F... 1szt. 449 PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 21

22 1-6 Typ: ZK3a Złącze kablowe KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema z łyżką... 3szt. 5. Kątownik perforowany 53. 1szt. 6. Uchwyt kabla 4x szt. --- A Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 22

23 1-6 Typ: ZK3a-B Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych 1. KSZi 40x80+KK sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema z łyżką... 3szt. --- A -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 23

24 1-6 Typ: ZK3a-X Złącze kablowe KSZi 53x80+KK+KF sk.. 1szt. 2. Al... 1szt. 3. V-klema z łyżką... 3szt. 4. Uchwyt kablowy... 3szt. 5. Kątownik perforowany 53 1szt. 6. Szyna prądowa Cu... 3szt. --- A Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 24

25 1-7 Typ: ZK3a-1P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 1szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. Kątownik perforowany 53 1szt. 7. V-klema mm z łyżką 4szt. 8. Obudowa S4... 1szt. 9. Uchwyt kablowy... 3szt. 10. Zacisk PE 50mm2... 1szt. 11. Tablica licznikowa T/3F.. 1szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 25

26 1-7 Typ: ZK3a-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. Kątownik perforowany 53 1szt. 7. V-klema mm z łyżką 4szt. 8. Obudowa S4... 1szt. 9. Uchwyt kablowy... 3szt. 10. Zacisk PE 50mm2... 1szt. 11. Tablica licznikowa T/3F.. 1szt PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 26

27 1-8 Typ: ZK3a-1Pw Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 1szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. Kątownik perforowany 53 1szt. 7. V-klema mm z łyżką 4szt. 8. Obudowa S4... 1szt. 9. Uchwyt kabla 4x szt. 10. Tablica licznikowa T/3F.. 1szt. 11. Zacisk PE 50mm2... 1szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 27

28 Typ: ZK3a-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. Kątownik perforowany 53 1szt. 7. V-klema mm z łyżką 4szt. 8. Obudowa S4... 1szt. 9. Uchwyt kablowy... 3szt. 10. Tablica licznikowa T/3F.. 1szt. 11. Zacisk PE 50mm2... 1szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 28

29 Typ: ZK3a-2P 1. KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 3szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany 53 1szt. 9. Uchwyt kablowy... 3szt. 10. Tablica licznikowa T/3F.. 2szt. 11. Zacisk PE 50mm2... 2szt Złącze kablowo-pomiarowe Nr karty: Uziemienie wg [N-21] PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 29

30 1-9 Typ: ZK3a-2P-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 3szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany 53 1szt. 9. Tablica licznikowa T/3F... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Uchwyt kabla 4x szt PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 30

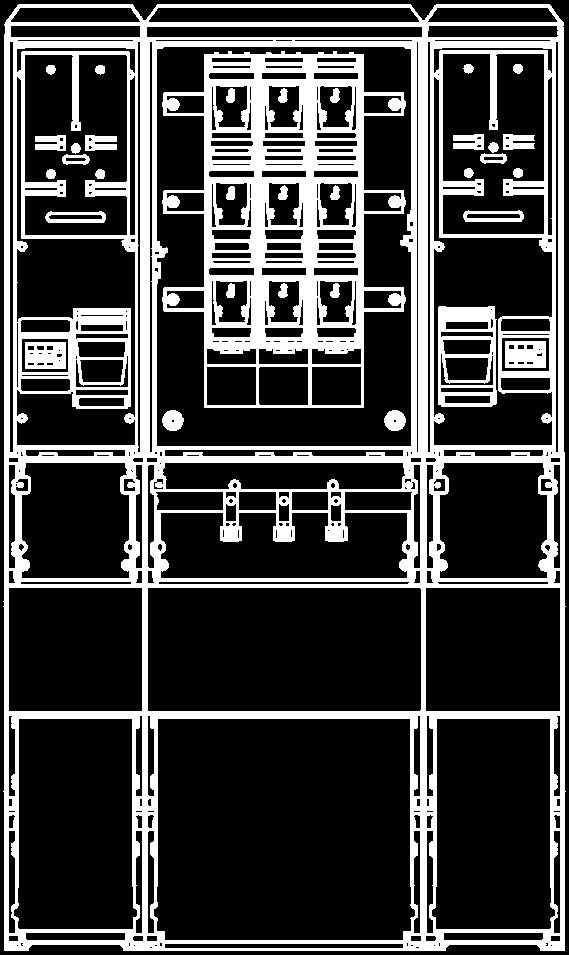

31 1-10 Typ: ZK3a-2Pw Złącze kablowo pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4. 2szt. 6. V-klema mm z łyżką 3szt. 7. Obudowa S4... 1szt. 8. Kątownik perforowany szt. 9. Zacisk PE 50mm2... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Uchwyt kablowy... 3szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 31

32 1-10 Typ: ZK3a-2Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 3szt. 7. Obudowa S4... 1szt. 8. Kątownik perforowany 53 1szt. 9. Zacisk PE 50mm2... 2szt. 10. Tablica licznikowa T/3F.. 2szt. 11. Uchwyt kabla 4x szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW- rozłącznik 3F+ zacisk PEN 100A w obudowie izolacyjnej z dostępną dzwignią załącz/wyłącz PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 32

33 1-11 Typ: ZK4a Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. SzynaPEN Al... 1szt. 4. V-klema mm z łyżką 4szt. 5. Kątownik perforowany 53 1szt. 6. Uchwyt kablowy... 4szt. --- A -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 33

34 1-11 Typ: ZK4a-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 53x80-2+KK+KF sk. 1szt. 2. Szyna prądowa CU... 3szt. 3. SzynaPEN Al... 1szt. 4. V-klema mm z łyżką 4szt. 5. Kątownik perforowany 53 1szt. 6. Uchwyt kablowy... 4szt. --- A -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 34

35 1-12 Typ: ZK5a Złącze kablowe KSZi 80x80+KF sk.... 1szt. 2. Szyna prądowa CU... 3szt szt. 4. V-klema mm z łyżką 5szt. 5. Kątownik perforowany 80 1szt. 6. Uchwyt kablowy... 5szt. 7. Maskownica OZC szt. --- A Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 35

36 1-12 Typ: ZK5a Złącze kablowe KSZi 80x80+KK+KF sk.. 1szt. 2. Szyna prądowa CU... 3szt szt. 4. V-klema mm z łyżką 5szt. 5. Kątownik perforowany 80 1szt. 6. Uchwyt kablowy... 5szt. 7. Maskownica OZC szt. --- A Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 36

37 2-1 Typ: ZK2b-1P Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 1szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. V-klema mm z łyżką 2szt. 7. Obudowa S4... 1szt. 8. Kątownik perforowany 40. 1szt. 9. Uchwyt kablowy... 2szt. 10. Zacisk PE 50mm2... 1szt. 11. Tablica licznikowa T/3F... 1szt. 387 PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości '2" 400A z zaciskami typu "V" i kompletem zwieraczy FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 37

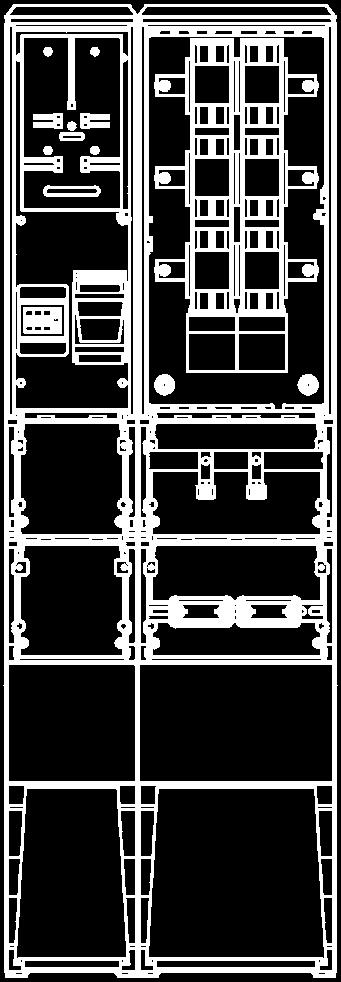

38 2-1 Typ: ZK2b-1P-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4.. 1szt. 6. V-klema mm z łyżką 2szt. 7. Obudowa S4... 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 2szt. 10. Tablica licznikowa T/3F... 1szt. 11. Zacisk PE 50mm2... 1szt PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości '2" 400A z zaciskami typu "V" i kompletem zwieraczy FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 38

39 2-1 Typ: ZK2b-1Pw-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. V-klema mm z łyżką 2szt. 7. Obudowa S4... 1szt. 8. Kątownik perforowany 40. 1szt. 9. Uchwyt kabla 4x szt. 10. Tablica licznikowa T/3F... 1szt. 11. Zacisk PE 50mm2... 1szt. 387 PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 39

40 2-2 Typ: ZK2b-1Pw Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 1szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 1szt. 6. V-klema mm z łyżką 2szt. 7. Kątownik perforowany 40. 1szt. 8. Uchwyt kablowy... 2szt. 9. Obudowa S4... 1szt. 10. Zacisk PE 50mm2... 1szt. 11. Tablica licznikowa T/3F... 1szt. PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 40

41 2-3 Typ: ZK2b-2P Złącze kablowo pomiarowe Nr karty: OSZi 40x80+F sk.... 1szt. 2. OSZ 26x80+F sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 2szt. 7. Obudowa S4... 2szt. 8. Uchwyt kabla 4x szt. 9. Tablica licznikowa T/3F... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Kątownik perforowany 40 1szt. 387 PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 41

42 2-3 Typ: ZK2b-2P Złącze kablowo pomiarowe Nr karty: X OSZ 26x80+K+F sk.... 2szt. 2. OSZ 40x80+K+F sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 2szt. 7. Obudowa S4... 2szt. 8. Uchwyt kabla 4x szt. 9. Tablica licznikowa T/3F... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Kątownik perforowany 40 1szt. PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 42

43 2-4 Typ: ZK2b-2Pw Złącze kablowo pomiarowe Nr karty: OSZ 26x80+F sk.... 2szt. 2. OSZi 40x80+F sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 2szt. 7. Kątownik perforowany 40 1szt. 8. Uchwyt kablowy... 2szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 43

44 2-4 Typ: ZK2b-2Pw-X Złącze kablowo pomiarowe Nr karty: OSZi 40x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 2szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany 40 1szt. 9. Uchwyt kablowy... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. 387 PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy. FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 44

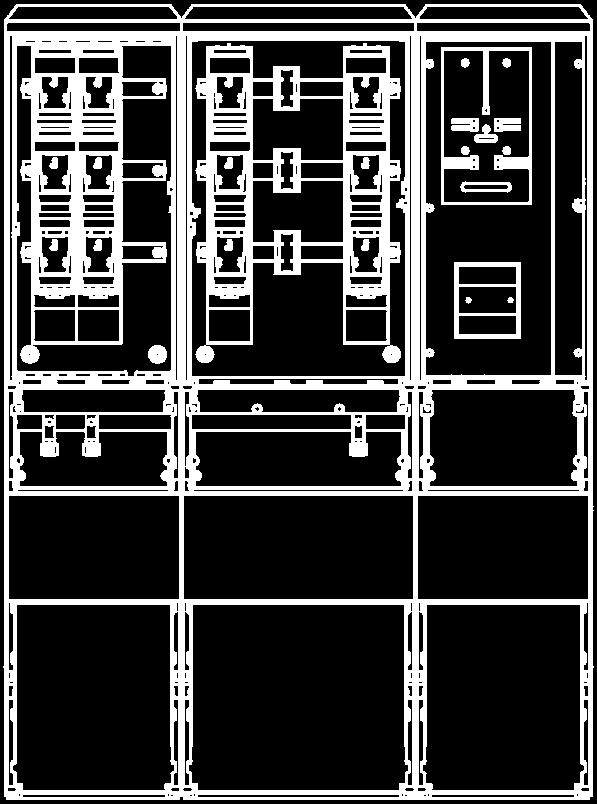

45 2-5 Typ: ZK2a-1PP Złącze kablowo-pomiarowe Nr karty: KSZ 40x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. KSZi 53x80-2+KF sk.... 1szt. 4. Szyna prądowa 40 CU... 3szt. 5. Szyna prądowa 53 CU... 3szt. 6. AL... 1szt. 7. Płyta montażowa uchylna... 1szt. 8. V-klema mm z łyżką 3szt. 9. Kątownik perforowany szt. 10. Uchwyt kablowy... 3szt. 11. Tablica licznikowa T/3F... 1szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 45

46 2-5 Typ: ZK2b-1PP Złącze kablowo pomiarowe Nr karty: KSZ 40x80+KF sk.... 1szt. 2. KSZi 40x80+KF sk.... 1szt. 3. KSZi 53x80-2+KF sk.... 1szt. 4. Szyna prądowa 40 Cu... 3szt. 5. Szyna prądowa 53 Cu... 3szt. 6. Al... 1szt. 7. Przekładnik prądowy CT1 3szt. E06 8. Płyta montażowa uchylna 1szt. 9. V-klema mm z łyżką 3szt. 10. Kątownik perforowany 40 2szt. 11. Uchwyt kablowy... 3szt. 12. Tablica licznikowa T/3F. 1szt. PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 46

47 2-5 Typ: ZK2b-1PP-X Złącze kablowo-pomiarowe Nr karty: PL - licznik energii XL - podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu "V" i kompletem zwieraczy FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowy wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezp[iecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2 za zgodą TD S.A., FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 53x80+KK+KF sk... 1szt. 2. KSZi 40x80+KK+KF sk... 1szt. 3. KSZ 40x80+KK+KF sk.... 1szt. 4. Szyna prądowa 40 Cu... 3szt. 5. Szyna prądowa 53 Cu... 3szt. 6. Szyna zerowa PEN Al... 1szt. 7. Płyta montażowa uchylna 1szt. 8. V-klema mm z łyżką 3szt. 9. Kątownik perforowany 40 2szt. 10. Uchwyt kablowy... 3szt. 11. Tablica licznikowa T/3F. 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 47

48 3-1 Typ: ZK1a2b Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Podstawa bezpiecznikowa listwowa V 2szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Kątownik perforowany szt. 8. Uchwyt kablowy... 3szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 48

49 Typ: ZK1a2b-X 3-1 Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Podstawa bezpiecznikowa listwowa V 2szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Kątownik perforowany szt. 8. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 49

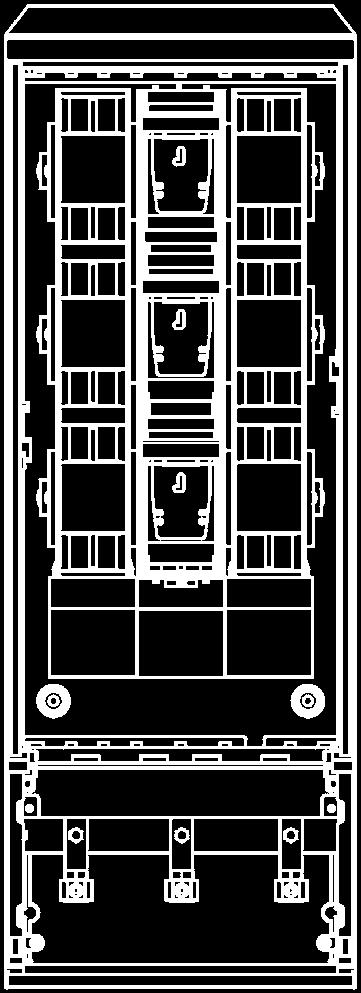

50 3-1 Typ: ZK1a2b-B Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 40x80+KK sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Podstawa bezpiecznikowa listwowa V 2szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 50

51 3-2 Typ: ZK1a2b-1P Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 1szt. 11. Tablica licznikowa T/3F... 1szt. 12. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 51

52 3-2 Typ: ZK1a2b-1P-X Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 1szt. 10. Tablica licznikowa T/3F... 1szt. 11. Zacisk PE 50mm2... 1szt. 12. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 52

53 3-3 Typ: ZK1a2b-1Pw Złącze kablowo-pomiarowe Nr karty: PL 820 FW FZ KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Obudowa S4... 1szt. 11. Tablica licznikowa T/3F... 1szt. 12. Zacisk PE 50mm2... 1szt. OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 53

54 2-2 Typ: ZK1a2b-1Pw-X Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 10. Obudowa S4... 1szt. 11. Zacisk PE 50mm2... 1szt. 12. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 54

55 Typ: ZK1a2b-2P 3-4 Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. 12. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 55

56 3-4 Typ: ZK1a2b-2P-X Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. 12. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 56

57 3-5 Typ: ZK1a2b-2Pw Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. 12. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 57

58 3-5 Typ: ZK1a2b-2Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 3szt. 6. Podstawa bezpiecznikowa listwowa V 2szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. 12. Uchwyt kabla 4x szt OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 58

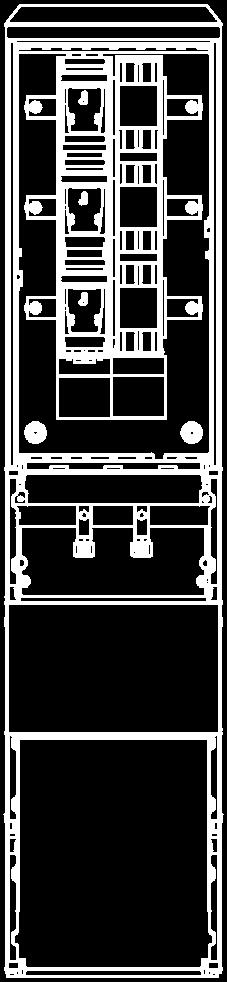

59 4-1 Typ: ZK1a1b Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. KSZi 40x80+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 2szt. 5. Podstawa bezpiecznikowa listwowa V 1szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Kątownik perforowany szt. 8. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 59

60 Typ: ZK1a1b-X KSZi 40x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 2szt. 5. Podstawa bezpiecznikowa listwowa V 1szt. 6. Rozłącznik bezpiecznikowy listwowy V 1szt. 7. Kątownik perforowany szt. 8. Uchwyt kabla 4x szt. Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 60

61 Typ: ZK1a1b-B KSZi 40x80+KK sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. Podstawa bezpiecznikowa listwowa V 1szt. 5. Rozłącznik bezpiecznikowy listwowy V 1szt. 6. V-klema z łyżką... 2szt. Złącze kablowe Nr karty: OZNACZENIA: FL - rozłącznik kabla magistralnego-rozłącznik bezpiecznikowy llistwowy wielkości "2" 400A z zaciskami typu V XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 61

62 4-2 Typ: ZK1a1b-1P Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Uchwyt kablowy... 2szt. 9. Kątownik perforowany szt. 10. Obudowa S4... 1szt. 11. Tablica licznikowa T/3F... 1szt. 12. Zacisk PE 50mm2... 1szt. OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 62

63 4-2 Typ: ZK1a1b-1P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 1szt. 10. Zacisk PE 50mm2... 1szt. 11. Tablica licznikowa T/3F... 1szt. 12. Uchwyt kabla 4x szt OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 63

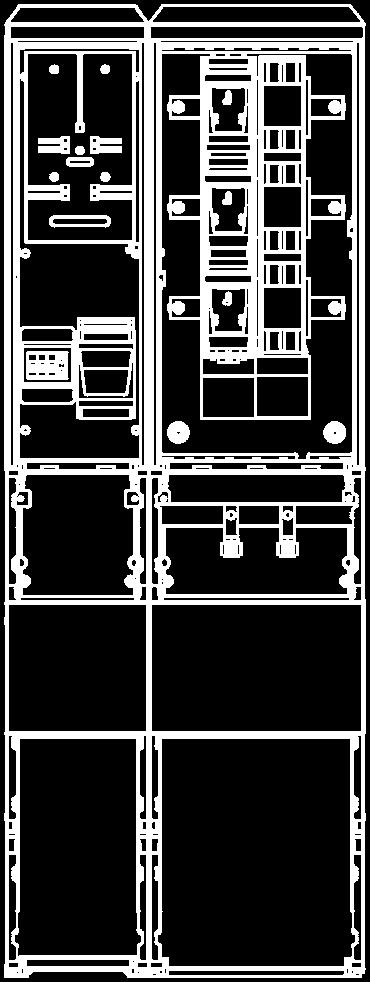

64 4-3 Typ: ZK1a1b-1Pw Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 1szt. 10. Zacisk PE 50mm2... 1szt. 11. Tablica licznikowa T/3F... 1szt. 12. Uchwyt kabla... 2szt OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 64

65 4-3 Typ: ZK1a1b-1Pw-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 1szt. 10. Tablica licznikowa T/3F... 1szt. 11. Zacisk PE 50mm2... 1szt. 12. Uchwyt kabla... 2szt OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 65

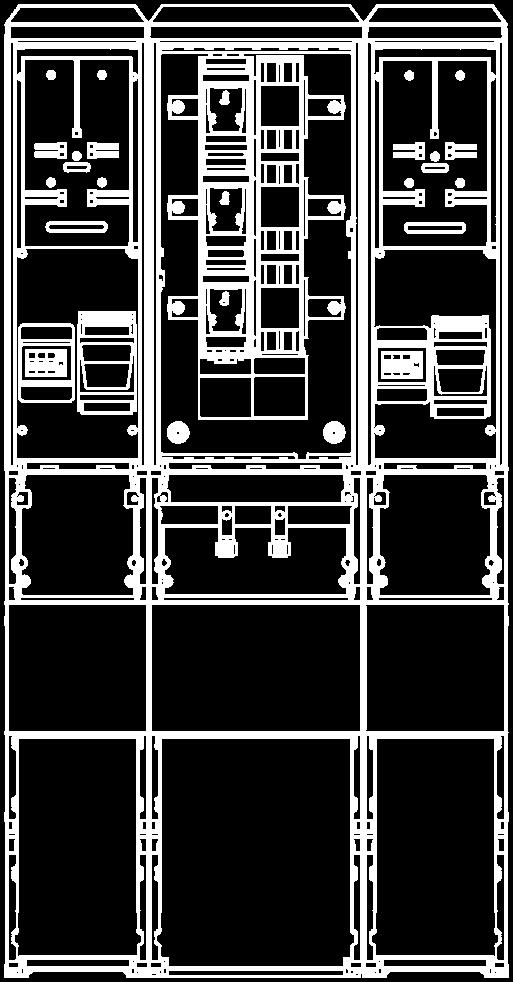

66 4-4 Typ: ZK1a1b-2P Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema z łyżką... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. 12. Uchwyt kabla... 2szt. 937 OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 66

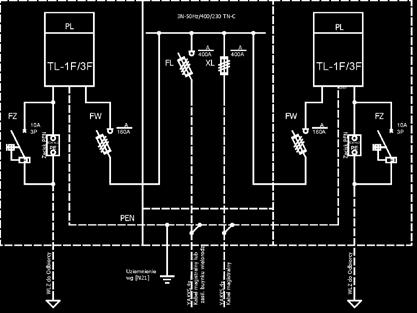

67 4-4 Typ: ZK1a1b-2P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. 12. Uchwyt kabla... 2szt OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW - zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 67

68 Typ: ZK1a1b-2Pw KSZi 40x80+KF sk.... 1szt. 2. KSZ 26x80+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 2szt. 6. Podstawa bezpiecznikowa listwowa V 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. 12. Uchwyt kabla... 2szt. Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 68

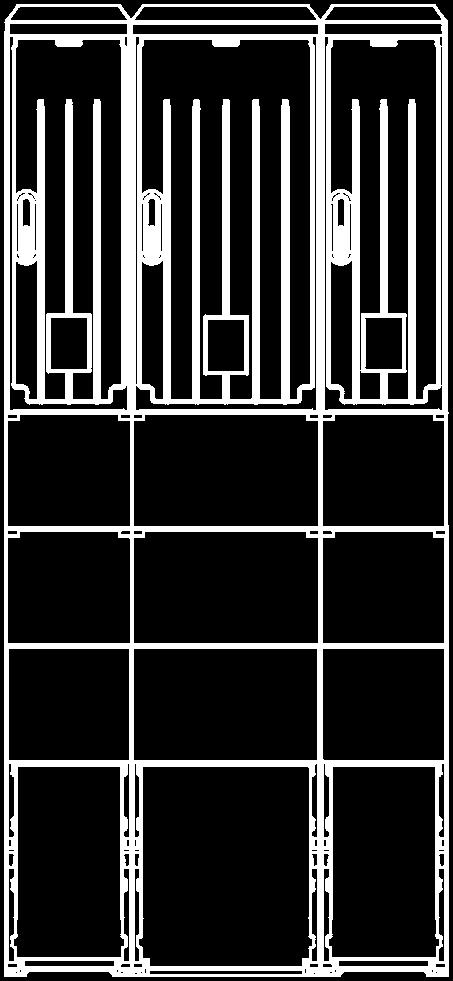

69 Typ: ZK1a1b-2Pw-X 4-5 Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. V-klema śruba... 2szt. 6. Podstawa bezpiecznikowa listwowa V. 1szt. 7. Rozłącznik bezpiecznikowy listwowy V 1szt. 8. Kątownik perforowany szt. 9. Obudowa S4... 2szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. 12. Uchwyt kabla... 2szt OZNACZENIA: PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - odłącznik kabla magistralnego-podstawa bezpiecznikowa listwowa wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 69

70 5-1 Typ: ZK1e-1P Złącze kablowo pomiarowe Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80+FP sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką.. 1szt. 4. Obudowa S4... 1szt. 5. Kątownik perforowany szt. 6. Tablica licznikowa T/3F... 1szt. 7. Uchwyt kablowy... 2szt. 8. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 70

71 5-1 Typ: ZK1e-1P-X Złącze kablowo pomiarowe Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80+K+F sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką 1szt. 4. Obudowa S4... 1szt. 5. Kątownik perforowany 26 1szt. 6. Uchwyt kablowy... 2szt. 7. Zacisk PE 50mm2... 1szt. 8. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 71

72 5-2 Typ: ZK1e-1Pw Złącze kablowo pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80+FP sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką 1szt. 4. Obudowa S4... 1szt. 5. Kątownik perforowany 26 1szt. 6. Uchwyt kablowy... 2szt. 7. Tablica licznikowa T/3F... 1szt. 8. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 72

73 5-2 Typ: ZK1e-1Pw-X Złącze kablowo pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80+K+F sk.... 1szt. 2. Al... 1szt. 3. V-klema mm z łyżką 1szt. 4. Obudowa S4... 1szt. 5. Kątownik perforowany 26 1szt. 6. Uchwyt kablowy... 2szt. 7. Zacisk PE 50mm2... 1szt. 8. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 73

74 5-3 Typ: ZK1e-1P-S Złącze kablowo pomiarowe Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80 sk.... 1szt. 2. Al... 1szt. 3. Uchwyt na słup UN 20 - komplet... 2szt. 4. Płyta montażowa 23x76x4... 1szt. 5. Obudowa S4... 1szt. 6. Zacisk PE 50mm2... 1szt. 7. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 74

75 5-3 Typ: ZK1e-1P-Sr Złącze kablowo-pomiarowe Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. OSZ 26x80 sk.... 1szt. 2. Al... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Obudowa S4... 1szt. 5. Uchwyt na słup UN 20 - komplet... 1szt. 6. Uchwyt na słup UPN 20 - komplet. 1szt. 7. Zacisk PE 50mm2... 1szt. 8. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 75

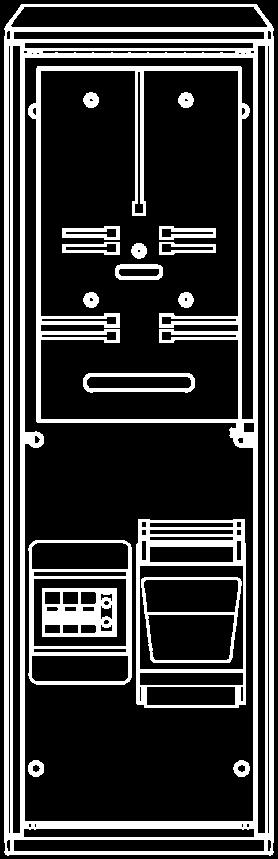

76 5-4 Typ: ZK1e-1Pw-S Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80 sk.... 1szt. 2. Al... 1szt. 3. Uchwyt na słup UN 20 - komplet 2szt. 4. Płyta montażowa 23x76x4... 1szt. 5. Obudowa S4... 1szt. 6. Zacisk PE 50mm2... 1szt. 7. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 76

77 5-4 Typ: ZK1e-1Pw-Sr Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych 1. OSZ 26x80 sk.... 1szt. 2. Al... 1szt. 3. Płyta montażowa 23x76x4... 1szt. 4. Obudowa S4... 1szt. 5. Uchwyt na słup UN 20 - komplet... 1szt. 6. Uchwyt na słup UPN 20 - komplet... 1szt. 7. Tablica licznikowa T/3F... 1szt. 8. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 77

78 6-1 Typ: ZK1h-2P Złącze kablowo-pomiarowe Nr karty: PL - licznik energii X - zacisk kablowy typu "V" do 240 mm2 FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. OSZ 26x80+F sk.... 2szt. 2. OSZi 26x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. V-klema mm z łyżką.. 4szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany szt. 9. Zacisk PE 50mm2... 2szt. 10. Uchwyt kabla... 1szt. 11. Tablica licznikowa T/3F... 2szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 78

79 6-1 Typ: ZK1h-2P-X Złącze kablowo-pomiarowe Nr karty: OSZi 26x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 4szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany 26 1szt. 9. Uchwyt kabla... 1szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. 387 PL - licznik energii X - zacisk kablowy typu "V" do 240 mm2 FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"000" 100A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 79

80 6-2 Typ: ZK1h-2Pw Złącze kablowo-pomiarowe Nr karty: OSZ 26x80+F sk.... 2szt. 2. OSZi 26x80+F sk.... 1szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 4szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany 26 1szt. 9. Uchwyt kabla... 1szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. OZNACZENIA: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania X - zacisk kablowy typu "V" do 240mm2 QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 80

81 Typ: ZK1h-2Pw-X 1. OSZi 26x80+K+F sk.... 1szt. 2. OSZ 26x80+K+F sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. Szyna zerowa AL... 1szt. 5. Płyta montażowa 23x76x4 2szt. 6. V-klema mm z łyżką 4szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany 26 1szt. 9. Uchwyt kabla... 1szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt Złącze kablowo-pomiarowe Nr karty: OZNACZENIA: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania X - zacisk kablowy typu "V" do 240mm2 QW - zabezpieczenie zalicznikowe - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu V dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 81

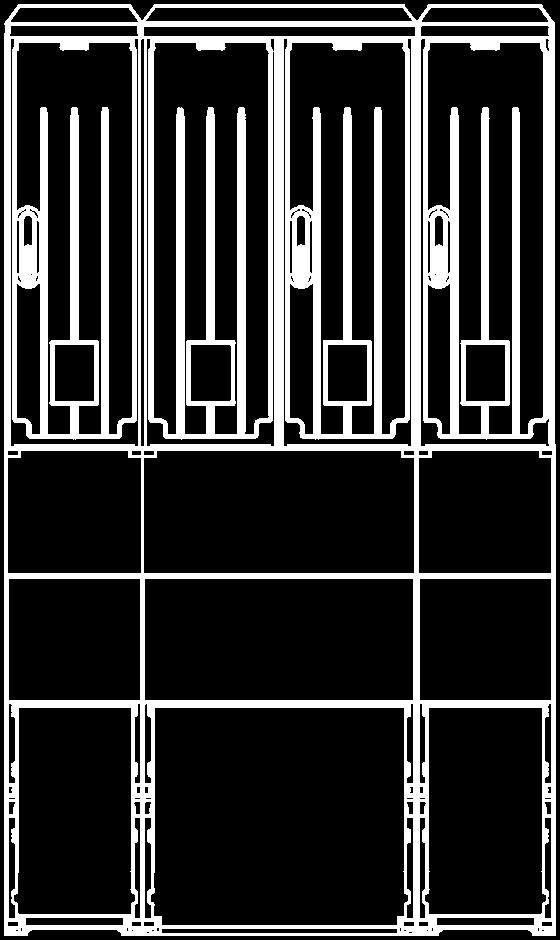

82 7-1 Typ: ZK (1b-1P/1b-1P) Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. V-klema mm z łyżką. 3szt. 7. Uchwyt kablowy... 3szt. 8. Obudowa S4... 2szt. 9. Kątownik perforowany szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt. PL - licznik energii FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 82

83 7-1 Typ: ZK (1b-1P/1b-1P)-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa Cu... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. V-klema mm z łyżką. 3szt. 7. Obudowa S4... 2szt. 8. Kątownik perforowany szt. 9. Uchwyt kabla... 3szt. 10. Tablica licznikowa T/3F... 2szt. 11. Zacisk PE 50mm2... 2szt PL - licznik energii FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 83

84 7-2 Typ: ZK (1b-1Pw/1b-1Pw) Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 2szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. V-klema mm z łyżką. 3szt. 7. Uchwyt kablowy... 3szt. 8. Obudowa S4... 2szt. 9. Kątownik perforowany szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. PL - licznik energii FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F + zacisk PEN 100A zabudowany w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 84

85 7-2 Typ: ZK (1b-1Pw/1b-1Pw)-X Złącze kablowo-pomiarowe Nr karty: KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 26x80+KK+KF sk.... 2szt. 3. Szyna prądowa CU... 3szt. 4. Al... 1szt. 5. Płyta montażowa 23x76x4... 2szt. 6. V-klema mm z łyżką. 3szt. 7. Uchwyt kablowy... 3szt. 8. Obudowa S4... 2szt. 9. Kątownik perforowany szt. 10. Zacisk PE 50mm2... 2szt. 11. Tablica licznikowa T/3F... 2szt. 937 PL - licznik energii FS - zabezpieczenie sprzęgłą - rozłacznik bezpiecznikowy listwowy '3' 630A z bocznym wyprowadzeniem odpływu FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F + zacisk PEN 100A zabudowany w obudowie izolacyjnej przystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. XL - podstawa bezpiecznikowa listwowa wielkości '2' 400A z zaciskami typu'v' i kompletem zwieraczy PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 85

86 8-1 Typ: ZK(1a/1a) Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 53x80-2+KF sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla... 3szt. --- A -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 86

87 8-1 Typ: ZK(1a/1a)-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 53x80+KK+KF sk.... 1szt. 2. Szyna prądowa Cu... 3szt. 3. Al... 1szt. 4. V-klema z łyżką... 3szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla... 3szt. --- A -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 87

88 9-1 Typ: ZK(2a/2a) Złącze kablowe KSZi 80x80+KF sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema z łyżką... 4szt. 5. Kątownik perforowany szt. 6. Uchwyt kablowy... 4szt. Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 88

89 9-1 Typ: ZK(2a/2a)-X Złącze kablowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FS- zabezpieczenie sprzęgła - rozłącznik bezpiecznikowy listwowy wielkości '3' 630A z bocznym wyprowadzeniem odpływu PEN - szyna PEN z zaciskami typu "V" dla przyłączenia kabli magistralnych 1. KSZi 80x80+KK+KF sk.... 1szt. 2. Szyna Prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema z łyżką... 4szt. 5. Kątownik perforowany szt. 6. Uchwyt kabla 4x szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 89

90 10-1 Typ: 1P Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. OSZ 26x80+FP sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Tablica licznikowa T/3F... 1szt. 6. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 90

91 10-1 Typ: 1P-X Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. OSZ 26x80+K+F sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Tablica licznikowa T/3F... 1szt. 6. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 91

92 Typ: 1P-G Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. KSZ 26x80+KF sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Zacisk PE 50mm2... 1szt. 6. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 92

93 10-2 Typ: 1P-X-G Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. 1. KSZ 26x80+KK+KF sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Tablica licznikowa T/3F... 1szt. 5. Uchwyt kablowy... 2szt. 6. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 93

94 10-3 Typ: 1Pw Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. OSZ 26x80+FP sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Zacisk PE 50mm2... 1szt. 6. Tablica licznikowa T/3F... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 94

95 10-3 Typ: 1Pw-X Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. OSZ 26x80+K+F sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Tablica licznikowa T/3F... 1szt. 6. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 95

96 10-4 Typ: 1Pw-G Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. KSZ 26x80+KF sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Obudowa S4... 1szt. 6. Tablica licznikowa T/3F... 1szt. 7. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 96

97 10-4 Typ: 1Pw-X-G Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania QW - rozłącznik 3F+zacisk PEN 100A w obudowie izolacyjnej z dostępną dźwignią załącz/wyłącz 1. KSZ 26x80+KK+KF sk.... 1szt. 2. Płyta montażowa 23x76x4. 1szt. 3. Kątownik perforowany szt. 4. Uchwyt kablowy... 2szt. 5. Obudowa S4... 1szt. 6. Tablica licznikowa T/3F... 1szt. 7. Zacisk PE 50mm2... 1szt. -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 97

98 10-5 Typ: 1PP Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowys wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezpiecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2, FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZ 40x80+KF sk.... 1szt. 2. KSZi 53x80-2+KF sk.... 1szt. 3. AL.... 1szt. 4. Szyna prądowa CU... 3szt. 5. Płyta montażowa uchylna... 1szt. 6. V-klema mm z łyżką 1szt. 7. Kątownik perforowany szt. 8. Kątownik perforowany szt. 9. Uchwyt kablowy... 3szt. 10. Przekładnik prądowy CT1 3szt. E06 -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 98

99 Typ: 1PP-X 1. KSZi 53x80+KK+KF sk.... 1szt. 2. KSZ 40x80+KK+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa uchylna... 1szt. 6. V-klema mm z łyżką 1szt. 7. Kątownik perforowany szt. 8. Kątownik perforowany szt. 9. Tablica licznikowa T/3F... 1szt. 10. Uchwyt kabla... 2szt Zestaw pomiarowy Nr karty: PL - licznik energii FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy listwowys wielkości"2" 400A z zaciskami typu "V" QW - rozłącznik bezpiecznikowy listwowy wielkości "2" 400A z zaciskami typu V i kompletem zwieraczy TP - przekładnik prądowy z szyną.../5a kl. 0,2s lub 0.2, FS5 XP - listwa kontrolno -pomiarowa zgodna ze standardem Tauron Dystrybucja S.A. plombowana. PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych -PN-EN :2002/A1:2005 -PN-EN :2010/A1:2011 -PN-EN :2009/A1:2012 -PN-EN :2010/A1:2012 -PN-EN :2007/A13:2012 Obudowa:poliester(wzmocniony włóknem szklanym)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 99

100 11-1 Typ: ZK1a1h Złącze kablowo-pomiarowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" X- zacisk kablowy typu "V" do 240 mm2 PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 40x80+KF sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema mm z łyżką 2szt. 5. Kątownik perforowany 40 1szt. 6. Uchwyt kablowy... 2szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 100

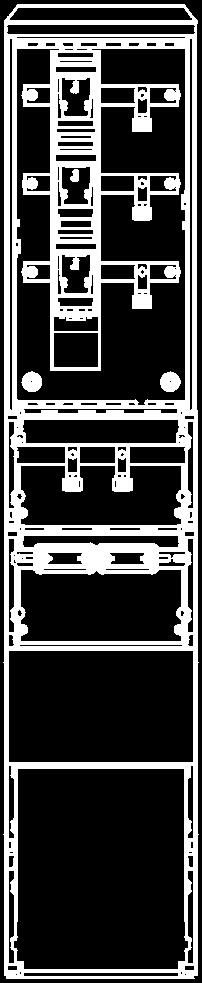

101 11-1 Typ: ZK1a1h-B Złącze kablowo-pomiarowe Nr karty: X FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" X- zacisk kablowy typu "V" do 240 mm2 PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi 40x80+KK+KF sk... 1szt. 2. Szyna prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema mm z łyżką 2szt. 5. Kątownik perforowany 40 1szt. 6. Uchwyt kablowy... 2szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 101

102 11-1 Typ: ZK1a1h-B Złącze kablowo-pomiarowe Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" X- zacisk kablowy typu "V" do 240 mm2 PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych 1. KSZi/BP 40x80 sk.... 1szt. 2. Szyna prądowa CU... 3szt. 3. AL... 1szt. 4. V-klema mm z łyżką 2szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 102

103 11-2 Typ: ZK2a-3P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 3szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 3szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 3szt. 9. Zacisk PE 50mm2... 3szt. 10. Tablica licznikowa T/3F. 3szt. 11. Uchwyt kabla 4x szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 103

104 11-2 Typ: ZK2a-3P-X Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KK+KF sk.... 3szt. 2. KSZi 40x80+KK+KF sk... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 3szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 3szt. 9. Zacisk PE 50mm2... 3szt. 10. Tablica licznikowa T/3F. 3szt. 11. Uchwyt kabla 4x szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 104

105 11-3 Typ: ZK2a-4P Złącze kablowo-pomiarowe Nr karty: KSZi/BP 40x80 sk.... 1szt. 2. KSZ/BP 26x80 sk.... 4szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 4szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 4szt. 9. Zacisk PE 50mm2... 4szt. 10. Tablica licznikowa T/3F. 4szt. 11. Uchwyt kabla 4x szt. 12. KF szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 105

106 11-3 Typ: ZK2a-4P-X Złącze kablowo-pomiarowe Nr karty: KSZi 40x80+KK+KF sk... 1szt. 2. KSZ 26x80+KK+KF sk.... 4szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 4szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 4szt. 9. Zacisk PE 50mm2... 4szt. 10. Tablica licznikowa T/3F. 4szt. 11. Uchwyt kabla 4x szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 106

107 11-4 Typ: ZK2a-5P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 5szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 5szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 5szt. 9. Zacisk PE 50mm2... 5szt. 10. Tablica licznikowa T/3F. 5szt. 11. Uchwyt kabla 4x szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 107

108 11-4 Typ: ZK2a-5P-X Złącze kablowo-pomiarowe Nr karty: Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 5szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 5szt. 9. Zacisk PE 50mm2... 5szt. 10. Tablica licznikowa T/3F. 5szt. 11. Uchwyt kabla 4x szt. PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 108

109 11-5 Typ: ZK2a-6P Złącze kablowo-pomiarowe Nr karty: KSZ 26x80+KF sk.... 6szt. 2. KSZi 40x80+KF sk.... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 6szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 6szt. 9. Zacisk PE 50mm2... 6szt. 10. Tablica licznikowa T/3F. 6szt. 11. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 109

110 11-5 Typ: ZK2a-6P-X Złącze kablowo-pomiarowe Nr karty: KSZi 26x80+KK+KF sk... 6szt. 2. KSZi 40x80+KK+KF sk... 1szt. 3. Szyna prądowa CU... 3szt. 4. AL... 1szt. 5. Płyta montażowa 23x76x4 6szt. 6. Kątownik perforowany 40 1szt. 7. V-klema mm z łyżką 2szt. 8. Obudowa S4... 6szt. 9. Zacisk PE 50mm2... 6szt. 10. Tablica licznikowa T/3F. 6szt. 11. Uchwyt kabla 4x szt. -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 PL - licznik energii FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" FW- zabezpieczenie WLZ - rozłącznik bezpiecznikowy skrzynkowy wielkości"00" 160A przystosowany do plombowania FZ - zabezpieczenie zalicznikowe - wyłącznik 3F+zacisk PEN wyposażony w człon przeciążeniowy, ale bez członu zwarciowego z funkcją ręcznego rozłączania obwodu w obudowie izolacyjnej przuystosowanej do plombowania z dostępem dla Odbiorcy dźwignią załącz/wyłącz. PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych. -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 110

111 11-6 Typ: ZK3a-X-B Złącze kablowe KSZi 40x80+2xKK... 1szt. 2. Rozłącznik bezpiecznikowy 3szt. listwowy 400 A 3. V-klema mm z łyżką 3szt. 4. AL... 1szt. 5. Szyna prądowa Cu... 3szt. --- A Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" dla przyłączania kabli magistralnych -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzy wa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 111

112 11-7 Typ: ZK4a-X-B Złącze kablowe KSZi 53x80 +2xKK pł.... 1szt. 2. Szy na prądow a C U... 3szt. 3. Szy napen A l... 1szt. 4. Rozłącznik bezpiecznikowy 4szt. listw ow y 400A 5. V -klema mm z ły żką... 4szt. 320 Nr karty: FL - zabezpieczenie kabla magistralnego - rozłącznik bezpiecznikowy listwowy '2" 400A z zaciskami typu 'V" PEN - szyna PEN z zaciskami typu "V" do podłączania kabli magistralnych --- A -PN-EN :2002/A 1:2005 -PN-EN :2010/A 1:2011 -PN-EN :2009/A 1:2012 -PN-EN :2010/A 1:2012 -PN-EN :2007/A 13:2012 Obudowa:poliester(wzmocniony włóknem szklany m)-karbowana. Konstrukcja Fundamenty:wykonany z tego samego tworzywa co obudowa;element oddzielny czytelność zapewniająca utrzymanie stopnia ochrony IP 44 oraz klasy ochronności 112

113 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące Rozdzielnica nn słupowa RST-A95/1/A/5/630/630/400/PP 114 Rozdzielnica nn słupowa RST-A105/1/A/6/630/630/400/PP 116 Rozdzielnica nn słupowa RST-A115/1/A/7/630/630/400/PP/SOU 118 Rozdzielnica nn słupowa RST-A95/1/6/630/400/PP 120 Rozdzielnica nn słupowa RST-A95/1/6/630/400/PP/SOU 122 Rozdzielnica nn słupowa RST-A85/1/5/630/400/PP 124 Rozdzielnica nn słupowa RST-A85/1/5/630/400/PP/SOU 126 Rozdzielnica nn słupowa RST-A105/1/7/630/400/PP 128 Rozdzielnica nn słupowa RST-A105/1/7/630/400/PP/SOU 130 Rozdzielnica nn słupowa RST-A115/1/8/630/400/PP 132 Rozdzielnica nn słupowa RST-A115/1/8/630/400/PP/SOU 134 Rozdzielnica nn słupowa RST-A125/1/9/630/400/PP 136 Rozdzielnica nn słupowa RST-A125/1/9/630/400/PP/SOU 138 Rozdzielnica nn słupowa RST-A85/1/4/630/400/PP 140 Rozdzielnica nn słupowa RST-A85/1/3/630/400/PP 142 Rozdzielnica nn słupowa STO/1/5/630/400/PP/SOU 144 Rozdzielnica nn słupowa STOF/1/5/630/400/PP/SOU 146 Rozdzielnica nn słupowa STT/1/A/4/630/630/400/PP/SOU 148 Rozdzielnica nn wolnostojąca STTF/1/A/4/630/630/400/PP/SOU 150 Rozdzielnica nn wnętrzowa RNTw 1250/A/10/GLD/CP 152 Rozdzielnica nn wnętrzowa RNTw 1250/A/10/GPD/CP 154 Rozdzielnica nn wnętrzowa RNTw 1250/8/GPD/CP/SOU 156 Rozdzielnica nn wnętrzowa RNTw 1250/10/GLD/CP 158 Rozdzielnica nn wnętrzowa RNTw 1250/12/GPD/CP/SOU 160

114 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 95 (NMZ 8234) zas, agr, przekł, 5x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 2szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 5szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- 630 A 690 V EN I 600 Typ: Nr karty: RST-A95/1/A/5/630/630/400/PP

115 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- 630 A 690 V EN I Typ: Nr karty: RST-A95/1/A/5/630/630/400/PP

116 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 105 (NMZ 8235) zas, agr, przekł, 6x odpł. 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 2szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 6szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo bezpiecznikowe D01 1P... 1szt. 8. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- 630 A 690 V EN I 600 Typ: Nr karty: RST-A105/1/A/6/630/630/400/PP

117 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- 630 A 690 V EN I Typ: Nr karty: RST-A105/1/A/6/630/630/400/PP

118 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 115 (NMZ 8236) zas, agr, przekł, 7x odpł.. 1szt. 2. Rozłącznik bezpiecznikowy listwowy 630A... 2szt. 3. Rozłącznik bezpiecznikowy listwowy 400A... 7szt. 4. Tablica licznikowa T/3F... 2szt. 5. Listwa pomiarowa SKa... 1szt. 6. Gniazdo serwisowe 16A 230V... 1szt. 7. Rozłącznik bezpiecznikowy skrzynkowy szt. 8. Przełącznik I szt. 9. Zegar astronomiczny... 1szt. 10. Wyłącznik nadprądowy 1P... 3szt. 11. Gniazdo bezpiecznikowe D01 1P... 1szt I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I Typ: Nr karty: RST-A115/1/A/7/630/630/400/PP/SOU

119 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I Typ: Nr karty: RST-A115/1/A/7/630/630/400/PP/SOU

120 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 95 (NMZ 8234) zas, przekł, 6x odpł.... 1szt. 2. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 3. Rozłącznik bezpiecznikowy listwowy 400A... 6szt. 4. Tablica licznikowa T/3F... 1szt. 5. Listwa pomiarowa SKa... 1szt. 6. Gniazdo serwisowe 16A 230V... 1szt. 600 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- 630 A 690 V EN I Typ: Nr karty: RST-A95/1/6/630/400/PP

121 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- 630 A 690 V EN I Typ: Nr karty: RST-A95/1/6/630/400/PP

122 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 95 (NMZ 8234) zas, przekł, 6x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 6szt. 5. Tablica licznikowa T/3F... 2szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. 8. Rozłącznik bezpiecznikowy skrzynkowy szt. 9. Przełącznik I szt. 10. Zegar astronomiczny... 1szt. 11. Wyłącznik nadprądowy 1P... 3szt. 12. Oświetlenie wewnętrzne rozdzielnicy... 2szt. I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- A 630 A 690 V EN I 600 Typ: Nr karty: RST-A95/1/6/630/400/PP/SOU

123 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- A 630 A 690 V EN I Typ: Nr karty: RST-A95/1/6/630/400/PP/SOU

124 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 85 (NMZ 8233) zas, przekł, 5x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 5szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. 600 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- A 630 A 690 V EN I Typ: Nr karty: RST-A85/1/5/630/400/PP

125 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji:... -/- A 630 A 690 V EN I Typ: Nr karty: RST-A85/1/5/630/400/PP

126 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 85 (NMZ 8233) zas, przekł, 5x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 5szt. 5. Tablica licznikowa T/3F... 2szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. 8. Rozłącznik bezpiecznikowy skrzynkowy szt. 9. Przełącznik I szt. 10. Zegar astronomiczny... 1szt. 11. Wyłącznik nadprądowy 1P... 3szt. 12. Oświetlenie wewnętrzne rozdzielnicy... 2szt. 620 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN I 600 Typ: Nr karty: RST-A85/1/5/630/400/PP/SOU

127 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN I Typ: Nr karty: RST-A85/1/5/630/400/PP/SOU

128 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 105 (NMZ 8235) zas, przekł, 7x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 7szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I 600 Typ: Nr karty: RST-A105/1/7/630/400/PP

129 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I Typ: Nr karty: RST-A105/1/7/630/400/PP

130 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 105 (NMZ 8235) zas, przekł, 7x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 7szt. 5. Tablica licznikowa T/3F... 2szt. 6. Gniazdo serwisowe 16A 230V... 1szt. 7. Rozłącznik bezpiecznikowy skrzynkowy szt. 8. Przełącznik I szt. 9. Zegar astronomiczny... 1szt. 10. Wyłącznik nadprądowy 1P... 3szt. 11. Oświetlenie wewnętrzne rozdzielnicy... 2szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- 630 A 690 V EN I 600 Typ: Nr karty: RST-A105/1/7/630/400/PP/SOU

131 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- 630 A 690 V EN I Typ: Nr karty: RST-A105/1/7/630/400/PP/SOU

132 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 115 (NMZ 8236) zas, przekł, 8x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 8szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I 600 Typ: Nr karty: RST-A115/1/8/630/400/PP

133 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I Typ: Nr karty: RST-A115/1/8/630/400/PP

134 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 115 (NMZ 8236) zas, przekł, 8x odpł.... 1szt. 2. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 3. Rozłącznik bezpiecznikowy listwowy 400A... 8szt. 4. Tablica licznikowa T/3F... 2szt. 5. Listwa pomiarowa SKa... 1szt. 6. Gniazdo serwisowe 16A 230V... 1szt. 7. Rozłącznik bezpiecznikowy skrzynkowy szt. 8. Przełącznik I szt. 9. Zegar astronomiczny... 1szt. 10. Wyłącznik nadprądowy 1P... 3szt. 11. Oświetlenie wnętrzowe rozdzielnicy... 2szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: A 690 V EN I 600 Typ: Nr karty: RST-A115/1/8/630/400/PP/SOU

135 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: A 690 V EN I Typ: Nr karty: RST-A115/1/8/630/400/PP/SOU

136 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 125 (NMZ 8237) zas, przekł, 9x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 9szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I 600 Typ: Nr karty: RST-A125/1/9/630/400/PP

137 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I Typ: Nr karty: RST-A125/1/9/630/400/PP

138 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 125 (NMZ 8237) zas, przekł, 9x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 9szt. 5. Tablica licznikowa T/3F... 2szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. 8. Rozłącznik bezpiecznikowy skrzynkowy szt. 9. Przełącznik I szt. 10. Zegar astronomiczny... 1szt. 11. Wyłącznik nadprądowy 1P... 3szt. 12. Oświetlenie wewnętrzne rozdzielnicy... 2szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: A 690 V EN I 600 Typ: Nr karty: RST-A125/1/9/630/400/PP/SOU

139 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: A 690 V EN I Typ: Nr karty: RST-A125/1/9/630/400/PP/SOU

140 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 85 (NMZ 8233) zas, przekł, 5x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy 400A... 4szt. 5. Tablica licznikowa T/3F... 1szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- 630 A 690 V EN I 600 Typ: Nr karty: RST-A85/1/4/630/400/PP

141 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- 630 A 690 V EN I Typ: Nr karty: RST-A85/1/4/630/400/PP

142 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STA/S 85 (NMZ 8233) zas, przekł, 5x odpł.... 1szt. 2. Przekładnik prądowy CT1 E szt. 3. Rozłącznik bezpiecznikowy listwowy 630A... 1szt. 4. Rozłącznik bezpiecznikowy listwowy V... 3szt. 5. Gniazdo serwisowe 16A 230V... 1szt. I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I 600 Typ: Nr karty: RST-A85/1/3/630/400/PP

143 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max: I część złączowa max: Stopień ochrony: Spełniane normy: Klasa izolacji: /- A 630 A 690 V EN I Typ: Nr karty: RST-A85/1/3/630/400/PP

144 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STO... 1szt. 2. Szyna Cu 40x5 do ST/A szt. 3. Rozłącznik bezpiecznikowy listwowy V... 1szt. 4. Rozłącznik bezpiecznikowy listwowy V... 5szt. 5. Tablica licznikowa T/3F... 2szt. 6. Listwa pomiarowa SKa... 1szt. 8. Gniazdo wtykowe na szyne TH... 1szt. 9. Płyta montażowa 76x56x5... 2szt. 10. Rozłącznik bezpiecznikowy skrzynkowy 00. 1szt. 11. Przełącznik I szt. 12. Stycznik 2-bieg. 2z... 1szt. 13. Zegar astronomiczny... 1szt. 14. Wyłącznik nadprądowy 1P... 3szt I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STO/1/5/630/400/PP/SOU

145 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STO/1/5/630/400/PP/SOU

146 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STOF...1szt. 2. Szyna Cu 40x5 do ST/A szt. 3. Rozłącznik bezpiecznikowy listwowy V... 1szt. 4. Rozłącznik bezpiecznikowy listwowy V... 5szt. 5. Tablica licznikowa T/3F... 2szt. 7. Listwa pomiarowa SKa... 1szt. 8. Gniazdo wtykowe na szyne TH... 1szt. 9. BZK szt. 10. Rozłącznik bezpiecznikowy skrzynkowy 00. 1szt. 11. Przełącznik I szt. 12. Stycznik 2-bieg. 2z... 1szt. 13. Zegar astronomiczny... 1szt. 14. Wyłącznik nadprądowy 1P... 3szt I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STOF/1/5/630/400/PP/SOU

147 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STOF/1/5/630/400/PP/SOU

148 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS Podstawa STT...1szt. 2. Szyna Cu 40x5 do ST/A szt. 3. Rozłącznik bezpiecznikowy listwowy V... 2szt. 4. Rozłącznik bezpiecznikowy listwowy V... 4szt. 5. Tablica licznikowa T/3F... 2szt. 6. Listwa pomiarowa SKa... 1szt. 8. Gniazdo wtykowe na szyne TH... 1szt. 9. Cięgło metalowe DIN 110 dół... 2szt. 10. Rozłącznik bezpiecznikowy skrzynkowy 00. 1szt. 11. Przełącznik I szt. 12. Stycznik 2-bieg. 2z... 1szt. 13. Zegar astronomiczny... 1szt. 14. Wyłącznik nadprądowy 1P... 3szt I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STT/1/A/4/630/630/400/PP/SOU

149 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STT/1/A/4/630/630/400/PP/SOU

150 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS STTF... 1szt. 2. Szyna Cu 40x5 do ST/A szt. 3. Rozłącznik bezpiecznikowy listwowy V... 2szt. 4. Rozłącznik bezpiecznikowy listwowy V... 4szt. 5. Tablica licznikowa T/3F... 2szt. 6. Listwa pomiarowa SKa... 1szt. 7. Gniazdo wtykowe na szyne TH... 1szt. 8. BZK szt. 9. Rozłącznik bezpiecznikowy skrzynkowy szt. 10. Przełącznik I szt. 11. Stycznik 2-bieg. 2z... 1szt. 12. Zegar astronomiczny... 1szt. 13. Wyłącznik nadprądowy 1P... 3szt I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STTF/1/A/4/630/630/400/PP/SOU

151 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS LPW lub PXC-SKA 68 I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN Typ: Nr karty: STTF/1/A/4/630/630/400/PP/SOU

152 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN I 1. (DX-51, =1,5) podstawa V3-1 szt_kpl... 1szt. 2. NTw OPP 10 - z płytą montażową... 1szt. 3. (DX-51, =1,5) podstawa V3-1 szt_kpl (1)... 1szt. 4. Rozłącznik izolacyjny P... 1szt. 5. Przekładnik prądowy CT1 E szt. 6. Rozłącznik bezpiecznikowy listwowy śr.... 2szt. 7. Rozłącznik bezpiecznikowy listwowy V... 6szt. 8. Tablica licznikowa T/3F... 1szt. 9. Listwa pomiarowa LP... 1szt. 10. Gniazdo bezpiecznikowe D01 1P... 2szt. 11. Gniazdo wtykowe na szyne TH... 1szt. 12. Ochronnik przepięć 4P... 1szt. Typ: Nr karty: RNTw 1250/A/10/GLD/CP

153 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN I Typ: Nr karty: RNTw 1250/A/10/GLD/CP

154 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN I 1. Obudowa NTw 10-polowa... 1szt. 2. Oszynowanie Cu niebielone 60x10mm... 1szt. 3. pozioma Cu niebielona 40x10mm.. 1szt. 4. Rozłącznik izolacyjny P... 1szt. 5. Przekładniki prądowe... 3szt. 6. Rozłącznik bezpiecznikowy listwowy 910A... 2szt. 7. Rozłącznik bezpiecznikowy listwowy V... 6szt. 8. Tablica licznikowa T/3F... 1szt. 9. Listwa pomiarowa SKa... 1szt. 10. Gniazdo bezpiecznikowe D01 1P... 2szt. 11. Gniazdo serwisowe 16A 230V... 1szt. 12. Ochronnik przepięć 4P... 1szt. Typ: Nr karty: RNTw 1250/A/10/GPD/CP

155 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A 690 V EN I Typ: Nr karty: RNTw 1250/A/10/GPD/CP

156 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A EN I 1. Obudowa NTw 8-polowa... 1szt. 2. Oszynowanie Cu niebielone 60x10mm... 1szt. 3. Rozłącznik izolacyjny P... 1szt. 4. Przekładniki prądowe... 3szt. 5. Amperomierz tablicowy analogowy... 3szt. 6. Woltomierz tablicowy analogowy... 1szt. 7. Rozłącznik bezpiecznikowy listwowy V... 8szt. 8. Tablica licznikowa T/3F... 2szt. 9. Listwa pomiarowa SKa... 1szt. 10. Gniazdo bezpiecznikowe D01 1P... 2szt. 11. Gniazdo serwisowe 16A 230V... 1szt. 12. Rozłącznik bezpiecznikowy skrzynkowy szt. 13. Przełącznik I szt. 14. Zegar astronomiczny... 1szt. 15. Stycznik 2-bieg. 2z... 1szt. 16. Wyłącznik nadprądowy 1P... 3szt. Typ: Nr karty: RNTw 1250/8/GPD/CP/SOU

157 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A EN I Typ: Nr karty: RNTw 1250/8/GPD/CP/SOU

158 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A EN I 1. Obudowa ntw 10-polowa... 1szt. 2. Oszynowanie Cu niebielone 60x10mm... 1szt. 3. Rozłącznik izolacyjny P... 1szt. 4. Przekładniki prądowe... 3szt. 5. Amperomierz tablicowy analogowy... 3szt. 6. Woltomierz tablicowy analogowy... 1szt. 7. Rozłącznik bezpiecznikowy listwowy V... 10szt. 8. Tablica licznikowa T/3F... 1szt. 9. Listwa pomiarowa SKa... 1szt. 10. Gniazdo bezpiecznikowe D01 1P... 2szt. 11. Gniazdo serwisowe 16A 230V... 1szt. Typ: Nr karty: RNTw 1250/10/GLD/CP

159 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A EN I Typ: Nr karty: RNTw 1250/8/GPD/CP/SOU

160 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A EN I 1. Obudowa NTw 12-polowa... 1szt. 2. Oszynowanie CU niebielone 60x10mm... 1szt. 3. Rozłącznik izolacyjny P... 1szt. 4. Przekładniki prądowe... 3szt. 5. Amperomierz tablicowy analogowy... 3szt. 6. Woltomierz tablicowy analogowy... 1szt. 7. Rozłącznik bezpiecznikowy listwowy V... 11szt. 8. Rozłącznik bezpiecznikowy listwowy 00/ szt. 9. Tablica licznikowa T/3F... 2szt. 10. Listwa pomiarowa SKa... 1szt. 11. Gniazdo bezpiecznikowe D01 1P... 2szt. 12. Gniazdo serwisowe 16A 230V... 1szt. 13. Przełącznik I szt. 14. Zegar astronomiczny... 1szt. 15. Stycznik 2-bieg. 2z... 1szt. 16. Wyłącznik nadprądowy 1P... 3szt. Typ: Nr karty: RNTw 1250/12/GPD/CP/SOU

161 Rozdzielnice nn wnętrzowe, słupowe i wolnostojące KARTA KATALOGOWA Schemat ideowy rozdzielnicy Schemat jednokreskowy pomiaru bilansującego TAURON Dystrybucja Wygenerowano przy pomocy programu EDS I część pomiarowa max:... I część złączowa max: Stopień ochrony: Spełniane normy:... Klasa izolacji: A EN I Typ: Nr karty: RNTw 1250/11/GPD/CP/SOU

162

163 Informacje techniczne

164 Informacje techniczne Momenty dokręcenia dla śrub stosowanych w połączeniach elektrycznych gwint minimalny moment dokręcenia [Nm] klasa wytrzymałości śrub 8,8 10,9 12,9 maksymalny moment dokręcenia [Nm] M M M M M !! Nie należy używać śrub o klasie niższej niż 6,8 Prądy ciągłe dla prostokątnych szyn aluminiowych w instalacjach wewnętrznych przy temperaturze powietrza: +35 C oraz przy temperaturze szyny: +65 C, wg DIN szerokość grubość [mm] przekrój [mm 2 ] ciężar* [kg/m] szyny bielone (liczba szyn) prąd zmienny do 60 Hz szyny gołe (liczba szyn) prąd ciągły [A] prąd stały oraz zmienny do 16,66 Hz szyny bielone (liczba szyn) szyny gołe (liczba szyn) I I I I ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,1 0, , ,5 0, , ,5 0, , , , , , , , , , , , , , , , , , , , , * ciężar oblicza się przyjmując gęstość 2,7 kg/dm 3 Obciążalność prądowa szyn aluminiowych 164

165 Informacje techniczne Prądy ciągłe dla prostokątnych szyn miedzianych w instalacjach wewnętrznych przy temperaturze powietrza: +35 C oraz przy temperaturze szyny: +65 C, wg DIN szerokość grubość [mm] przekrój poprzeczny [mm 2 ] ciężar* [kg/m] * ciężar oblicza się przyjmując gęstość 8,9 kg/dm 3 Obciążalność prądowa szyn miedzianych szyny bielone (liczba szyn) prąd zmienny do 60 Hz szyny gołe (liczba szyn) prąd ciągły [A] prąd stały oraz zmienny do 16,66 Hz szyny bielone (liczba szyn) szyny gołe (liczba szyn) I I I I ,5 0, ,5 0, ,5 0, ,5 0, ,5 0, ,1 0, , ,5 0, , ,5 0, , , , , , , , , , , , , , , , ,

166 Informacje techniczne Obciążalność prądowa przewodów i kabli przekrój [mm 2 ] największe dopuszczalne natężenie prądu praca ciągła [A] praca przerywana [A] wartość znamionowa prądu bezpieczników topikowych służących do zabezpieczenia przewodu [A] 0, , , Minimalne i maksymalne przekroje przewodów miedzianych, odpowiednie do wykonania połączeń prąd ciągły [A] prąd znamionowy [A] prąd zmienny do 60 Hz prąd stały oraz zmienny do 16,66 Hz min max min max przekrój [mm 2 ] przekrój [mm 2 ] przekrój [mm 2 ] przekrój [mm 2 ] 6 0,75 1,5 0,5 1, ,5 0,75 2, ,5 0,75 2, ,5 0,75 2,5 16 1, , ,5 6 1, ,5 10 1, ,

167 Informacje techniczne IK określa wytrzymywaną energię uderzenia w dżulach [J] (stopień ochrony przed uderzeniem zgodnie z EN 50102). IK sposób wykonania próby energia uderzenia [J] IK00 0 Klasyfikacja IK (ochrona przed uderzeniem) IK01 0,15 IK02 0,2 IK03 0,35 IK04 0,5 IK05 0,7 IK06 1 IK07 2 IK08 5 IK09 10 IK

168 Informacje techniczne Klasyfikacja IP (stopień ochrony przed penetracją czynników zewnętrznych) pierwsza cyfra druga cyfra ochrona przed obcymi ciałami stałymi znaczenie ochrony osób przed dostępem ochrona przed wnikaniem wody IP wymaganie przykład do części niebezpiecznych IP wymaganie przykład znaczenie ochrony przed penetracją wody 0 bez ochrony 0 bez ochrony 1 ochrona przed obcym ciałem stałym > Ø50 mm wierzch dłoni 1 ochrona przed kroplami wody padającymi pionowo krople z kondensacji 2 ochrona przed obcym ciałem stałym > Ø12,5 mm palec 2 ochrona przed kroplami wody padającymi pod kątem max. 15 względem pionu deszcz 3 ochrona przed obcym ciałem stałym > Ø2,5 mm narzędzie 3 ochrona przed natryskiwaniem wodą pod kątem max. 60 względem pionu zraszanie wodą pod kątem 60 4 ochrona przed obcym ciałem stałym > Ø1 mm drut 4 ochrona przed rozbryzgiem wody z dowolnego kierunku woda rozpryskiwana ze wszystkich kierunków 5 ograniczona ochrona przed wnikaniem pyłu (nie powodującym zakłócenia pracy urządzenia) drut 5 ochrona przed słabym strumieniem wody ze wszystkich kierunków słaby strumień wody z węża ze wszystkich kierunków 6 całkowita ochrona przed wnikaniem pyłu drut 6 ochrona przed silnym strumieniem wody ze wszystkich kierunków silny strumień wody z węża ze wszystkich kierunków 7 ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (0,15-1 m, przez 30 min) zanurzenie chwilowe (30 min) 8 ochrona przed skutkami długotrwałego zanurzenia w wodzie (powyżej 1 m, przez czas dłuższy niż 30 min) zanurzenie długotrwałe (powyżej 30 min) 9K ochrona przed skutkami zalania strugą wody ( bar, przy temp. 80 C) mycie myjką ciśnieniową Dodatkowe litery (A, B, C, D) Litery uzupełniające (H, S, W) znak na końcu kodu IP opis ochrona osób przed dostępem do części niebezpiecznych - brak ochrony A wierzchem dłoni B palcem C narzędziem Ø2,5 100 mm D drutem Ø1,0 100 mm znak na końcu kodu IP H S W 168 opis ochrona osób przed dostępem do części niebezpiecznych aparat wysokiego napięcia woda wnika podczas postoju części ruchomych wirnika dodatkowe środki ochrony dla określonych warunków pogodowych

169 Informacje techniczne Ogólne zasady wyboru pierwszej cyfry IP w zależności od lokalizacji IP IP2X IP3X IP4X IP5X IP6X lokalizacja Pomieszczenia mieszkalne i usługowe, w których nie występują znaczne ilości kurzu oraz nie używa się elementów o niewielkich gabarytach. Dotyczy to również wielu pomieszczeń technicznych. Pomieszczone lub lokale przemysłowe i podobne (garaże, warsztaty), gdzie używane są przedmioty o niewielkich gabarytach (śruby, narzędzia itp.), np.: maszynownie, hale (montażowe, produkcyjne, mechaniczne) oraz lokalizacje zewnętrzne: kempingi, składy, ulice, podwórza, ogrody, place targowe itp. Warunki identyczne jak wyżej oraz dodatkowo obecność mniejszych ciał obcych (druty, słoma itp.), a także pomieszczenia hodowlane, pracownie robót precyzyjnych itp. Pomieszczenia w których występują duże (5x) lub bardzo duże (6x) ilości kurzu: magazyny pasz, strychy, stodoły, zbiorniki, pracownie włókiennicze, warsztaty stolarskie, kamieniołomy, cementownie, magazyny (nawozów, tworzyw sztucznych, cukrowni) itp. Ogólne zasady wyboru drugiej cyfry IP w zależności od lokalizacji IP IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 lokalizacja Pomieszczenia, w których wilgoć kondensuje się okazjonalnie w postaci kropli wody. Wilgotność (para wodna) może utrzymywać się przez długi czas (piwnice, komórki, pralnie, toalety, suszarnie, suteryny, werandy, laboratoria, kotłownie, garaże, umywalnie, składy materiałów łatwopalnych, magazyny itp.). Pomieszczenia, w których krople wody nie padają pionowo z powodu wiatru (np. kryte tarasy) lub gdy urządzenia zainstalowane są w pozycjach dla nich nie przewidzianych (np. wskutek zachwianej równowagi). Pomieszczenia, w których woda cieknie po ścianach i podłodze (pralnia domowa, sanitariaty, stanowiska z paszą lub gorącą wodą, pomieszczenia do ładowania akumulatorów, magazyny alkoholu, szklarnie, magazyny nawozów, detergentów, klejów, spirytusu, lakierów itp.) Pomieszczenia, w których urządzenia narażone są na rozbryzgiwanie wody (masarnie, sklepy nabiałowe, produkcja masy papierniczej, rafinerie itp.) Pomieszczenia myte przy użyciu natrysku (podwórza, ogrody, miejsca hodowli drobiu, chlewy, obory, ubojnie, stajnie, kamieniołomy, pomieszczenia z taśmociągami, mleczarnie, myjnie, rzeźnie, farbiarnie, garbarnie itp.) W obiektach narażonych na kontakt z falami i uderzeniem wody morskiej (molo, plaże, bulwary itp.) Porównanie typów obudów wg klasyfikacji NEMA i wg stopnia ochrony obudowy IP Klasyfikacja NEMA jest normą przyjętą w USA dla klasyfikacji obudów. Poniższa tabela podaje jej odpowiedniki według klasyfikacji IP. Norma NEMA spełnia lub przewyższa klasyfikację IP. Odwrotny przypadek jest problematyczny. NEMA opis IP 1 Do stosowania wewnątrz budynków. Obudowa ogólnego zastosowania. IP10 2 Do stosowania wewnątrz budynków. Obudowa ogólnego zastosowania. Dodatkowa ochrona przed spadającymi kroplami. Obudowa IP11 odporna na spadające krople. 3, 3S Do stosowania w warunkach zewnętrznych. Obudowa odporna na warunki atmosferyczne. Ochrona przed pyłem niesionym przez IP54 wiatr, deszczem, deszczem ze śniegiem, oblodzeniem. 3R Do stosowania w warunkach zewnętrznych. Obudowa odporna na deszcz, deszcz ze śniegiem. Nieuszkadzalna przez lód. IP14 4 Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa odporna na warunki atmosferyczne, wodoszczelna, IP65 pyłoszczelna, odporna na zawiewany śnieg z deszczem. Odporna na mycie. 4X Jak wyżej, obudowa odporna na korozję. IP65 5 Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa pyłoszczelna, odporna na spadające krople. Ochrona IP52 zapewniona przez uszczelki. 6 Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa odporna na okresowe zanurzenie, wodoszczelna, IP67 odporna na deszcz ze śniegiem. 6P Do stosowania wewnątrz budynków i w warunkach zewnętrznych. Obudowa odporna na wydłużone zanurzenie, wodoszczelna, IP67 odporna na deszcz ze śniegiem. 12 Do stosowania wewnątrz budynków. Obudowa przemysłowa, pyłoszczelna, odporna na spadające krople, niekorozyjne krople IP52 płynów, pyły. 12K Jak wyżej, obudowa z wybitymi otworami typu knockout. IP52 13 Obudowa przemysłowa, odporna na oleje, rozpryskiwaną wodę, niekorozyjne ciecze, pyłoszczelna. IP54 169

170

171

172 Z.U.P. EMITER Sp. j. ul. Skrudlak Limanowa tel.: faks: przedstawiciele@emiter.com 2018 pl
