Eaton 5125RM Modele: 6000 VA

Transkrypt

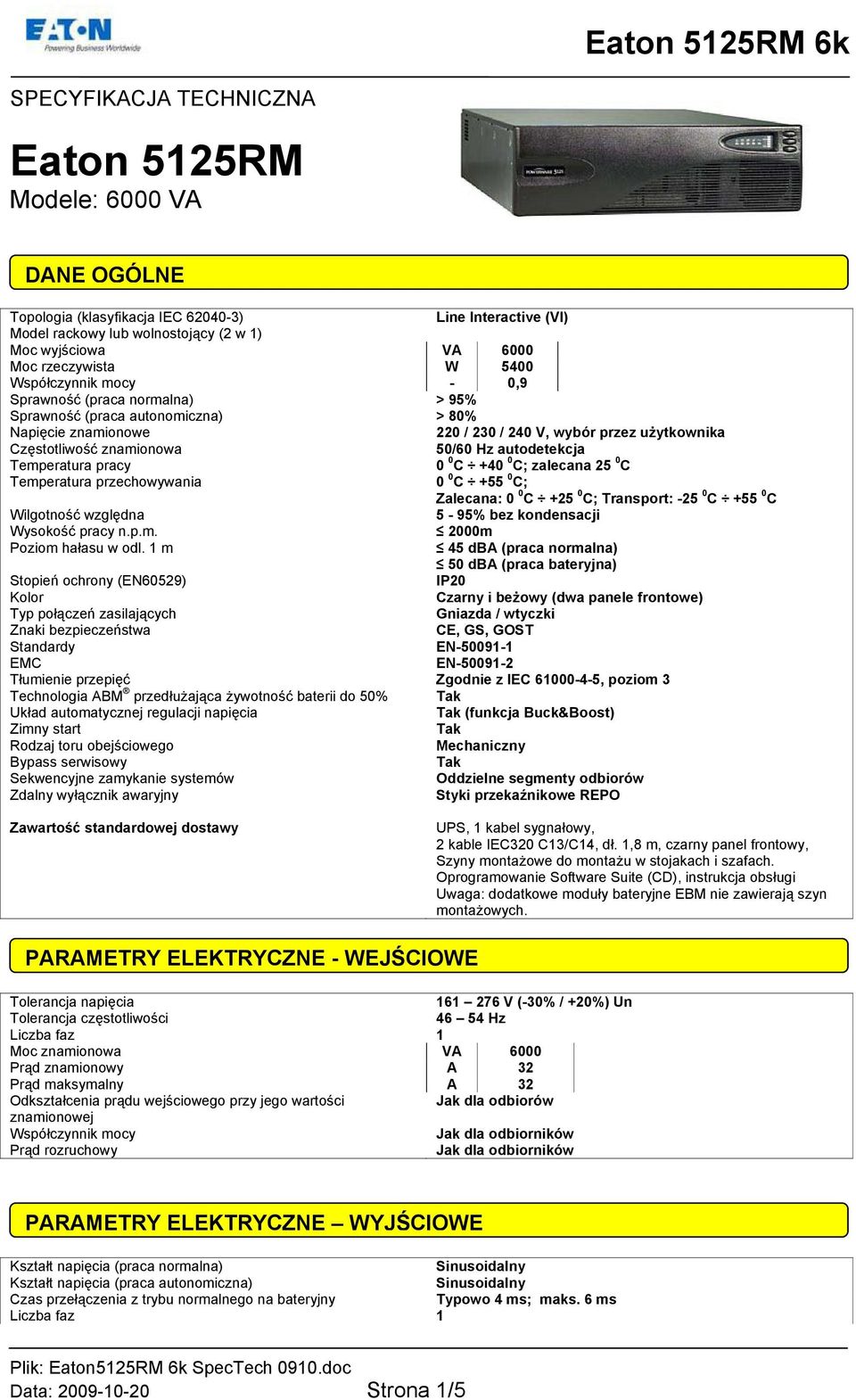

1 SPECYFIKACJA TECHNICZNA Eaton 5125RM Modele: DANE OGÓLNE Topologia (klasyfikacja IEC ) Line Interactive (VI) Model rackowy lub wolnostojący (2 w 1) Moc wyjściowa VA 6000 Moc rzeczywista W 5400 Współczynnik mocy - 0,9 Sprawność (praca normalna) > 95% Sprawność (praca autonomiczna) > 80% 220 / 230 / 240 V, wybór przez użytkownika 50/60 Hz autodetekcja Temperatura pracy 0 0 C C; zalecana 25 0 C Temperatura przechowywania 0 0 C C; Zalecana: 0 0 C C; Transport: C C Wilgotność względna 5-95% bez kondensacji Wysokość pracy n.p.m. 2000m Poziom hałasu w odl. 1 m 45 dba (praca normalna) 50 dba (praca bateryjna) Stopień ochrony (EN60529) IP20 Kolor Czarny i beżowy (dwa panele frontowe) Typ połączeń zasilających Gniazda / wtyczki Znaki bezpieczeństwa CE, GS, GOST Standardy EN EMC EN Tłumienie przepięć Zgodnie z IEC , poziom 3 Technologia ABM przedłużająca żywotność baterii do 50% Układ automatycznej regulacji napięcia (funkcja Buck&Boost) Zimny start Rodzaj toru obejściowego Mechaniczny Bypass serwisowy Sekwencyjne zamykanie systemów Oddzielne segmenty odbiorów Zdalny wyłącznik awaryjny Styki przekaźnikowe REPO Zawartość standardowej dostawy UPS, 1 kabel sygnałowy, 2 kable IEC320 C13/C14, dł. 1,8 m, czarny panel frontowy, Szyny montażowe do montażu w stojakach i szafach. Oprogramowanie Software Suite (CD), instrukcja obsługi Uwaga: dodatkowe moduły bateryjne EBM nie zawierają szyn montażowych. PARAMETRY ELEKTRYCZNE - WEJŚCIOWE Tolerancja napięcia V (-30% / +20%) Un Tolerancja częstotliwości Hz Liczba faz 1 Moc znamionowa VA 6000 Prąd znamionowy A 32 Prąd maksymalny A 32 Odkształcenia prądu wejściowego przy jego wartości Jak dla odbiorów znamionowej Współczynnik mocy Jak dla odbiorników Prąd rozruchowy Jak dla odbiorników PARAMETRY ELEKTRYCZNE WYJŚCIOWE Kształt napięcia (praca normalna) Sinusoidalny Kształt napięcia (praca autonomiczna) Sinusoidalny Czas przełączenia z trybu normalnego na bateryjny Typowo 4 ms; maks. 6 ms Liczba faz 1 Data: Strona 1/5

2 PRACA NORMALNA 220/230/240 V, do wyboru przez użytkownika Zakres zmian napięcia -10 / +6 % wybranego napięcia nominalnego 50 Hz lub 60 Hz Wahania częstotliwości jak na wejściu Moc pozorna VA 6000 Moc rzeczywista (obciążenie liniowe lub nieliniowe) W 5400 Odkształcenia napięcia (obciążenie liniowe lub wzorcowe ie jak dla wejścia nieliniowe) Odkształcenia prądu wejściowego przy jego wartości ie jak dla odbiorów znamionowej Współczynnik mocy i jak dla odbiorów Prąd rozruchowy i jak dla odbiorów Zdolność przeciążeniowa 110% przez 2 min. >110%, przez 12 cykli PRACA AUTONOMICZNA 220 / 230 / 240 V Zakres zmian napięcia ± 5 % Wartość szczytowa napięcia znamionowego 230 V Zmiana wartości szczytowej napięcia znamionowego Nie dotyczy 50 Hz lub 60 Hz Wahania częstotliwości ± 0,1 Hz Moc pozorna VA 6000 Moc rzeczywista (obciążenie liniowe lub nieliniowe) W 5400 Całkowite zniekształcenia napięcia Maks. 20% przy obciążeniu impulsowym (SMPS) Zdolność zwarciowa Wyłączenie przy obc. > 150% w czasie 300ms Zdolność przeciążeniowa 110% przez 2 min., wyłączenie Zmiana napięcia wyjściowego przy zmianach obciążenia 0% - 100% - 0% obciążenia: ± 15% 20% - 100% - 20% obciążenia: ± 7% BATERIE AKUMULATORÓW VRLA (Valve Regulated Lead Acid) BATERIE WEWNĘTRZNE 7,2 Ah/12V Napięcie baterii 240 V Maksymalne wymiary baterii [(Sz. x Gł. x Wy.(Wc)] 152x65x95(105)mm Ilość baterii wewnętrznych 20 Baterie wymienialne przez użytkownika Wymienialne na gorąco Czas pracy z energii zmagazynowanej Zależy od napięcia odcięcia baterii Czas ładowania do poziomu 90% < 3 godz. do 90% pojemności użytkowej Napięcie odcięcia baterii 1,67 VDC na ogniwo BATERIE ZEWNĘTRZNE Typ modułu bateryjnego 9125RM EBM Ah/12V Napięcie baterii 240 V Maksymalne wymiary baterii [(Sz. x Gł. x Wy.(Wc)] 152x65x95(105)mm Ilość baterii zewnętrznych 20 Baterie wymienialne przez użytkownika Wymienialne na gorąco Maksymalna liczba modułów baterii zewnętrznych 4 Wymiary i masy modułów bateryjnych w sekcji PARAMERTY MECHANICZNE Czas podtrzymania [min.] Obciążenie [VA] Moc [W] RM RM EBM RM EBM RM EBM RM EBM Uwaga: Przy stosowaniu więcej niż 2 EBM czas ładowania baterii akumulatorów jest wydłużony. Data: Strona 2/5

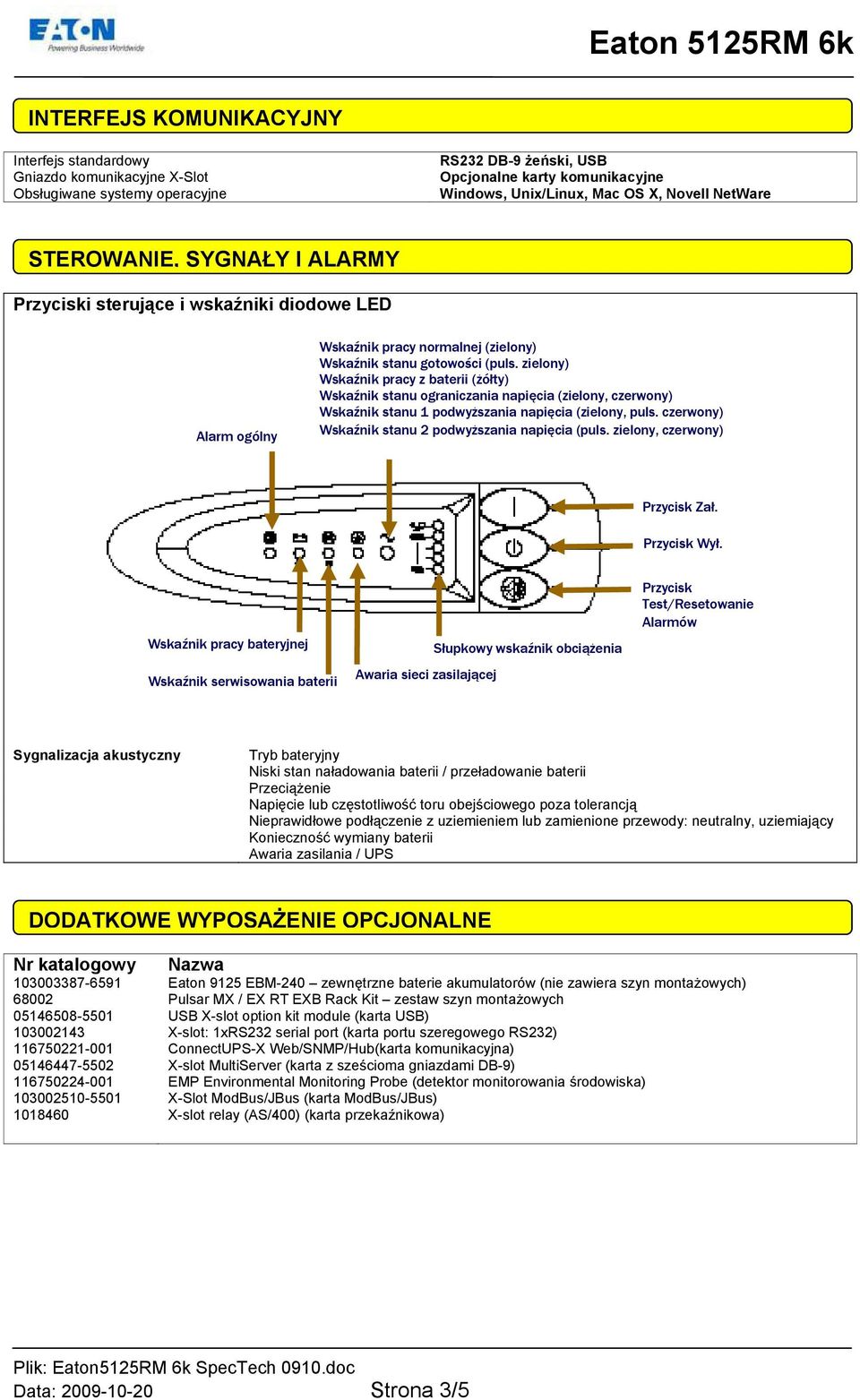

3 INTERFEJS KOMUNIKACYJNY Interfejs standardowy Gniazdo komunikacyjne X-Slot Obsługiwane systemy operacyjne RS232 DB-9 żeński, USB Opcjonalne karty komunikacyjne Windows, Unix/Linux, Mac OS X, Novell NetWare STEROWANIE, SYGNAŁY I ALARMY Przyciski sterujące i wskaźniki diodowe LED Alarm ogólny Wskaźnik pracy normalnej (zielony) Wskaźnik stanu gotowości (puls. zielony) Wskaźnik pracy z baterii (żółty) Wskaźnik stanu ograniczania napięcia (zielony, czerwony) Wskaźnik stanu 1 podwyższania napięcia (zielony, puls. czerwony) Wskaźnik stanu 2 podwyższania napięcia (puls. zielony, czerwony) Przycisk Zał. Przycisk Wył. Wskaźnik pracy bateryjnej Wskaźnik serwisowania baterii Awaria sieci zasilającej Słupkowy wskaźnik obciążenia Przycisk Test/Resetowanie Alarmów Sygnalizacja akustyczny Tryb bateryjny Niski stan naładowania baterii / przeładowanie baterii Przeciążenie Napięcie lub częstotliwość toru obejściowego poza tolerancją Nieprawidłowe podłączenie z uziemieniem lub zamienione przewody: neutralny, uziemiający Konieczność wymiany baterii Awaria zasilania / UPS DODATKOWE WYPOSAŻENIE OPCJONALNE Nr katalogowy Nazwa Eaton 9125 EBM-240 zewnętrzne baterie akumulatorów (nie zawiera szyn montażowych) Pulsar MX / EX RT EXB Rack Kit zestaw szyn montażowych USB X-slot option kit module (karta USB) X-slot: 1xRS232 serial port (karta portu szeregowego RS232) ConnectUPS-X Web/SNMP/Hub(karta komunikacyjna) X-slot MultiServer (karta z sześcioma gniazdami DB-9) EMP Environmental Monitoring Probe (detektor monitorowania środowiska) X-Slot ModBus/JBus (karta ModBus/JBus) X-slot relay (AS/400) (karta przekaźnikowa) Data: Strona 3/5

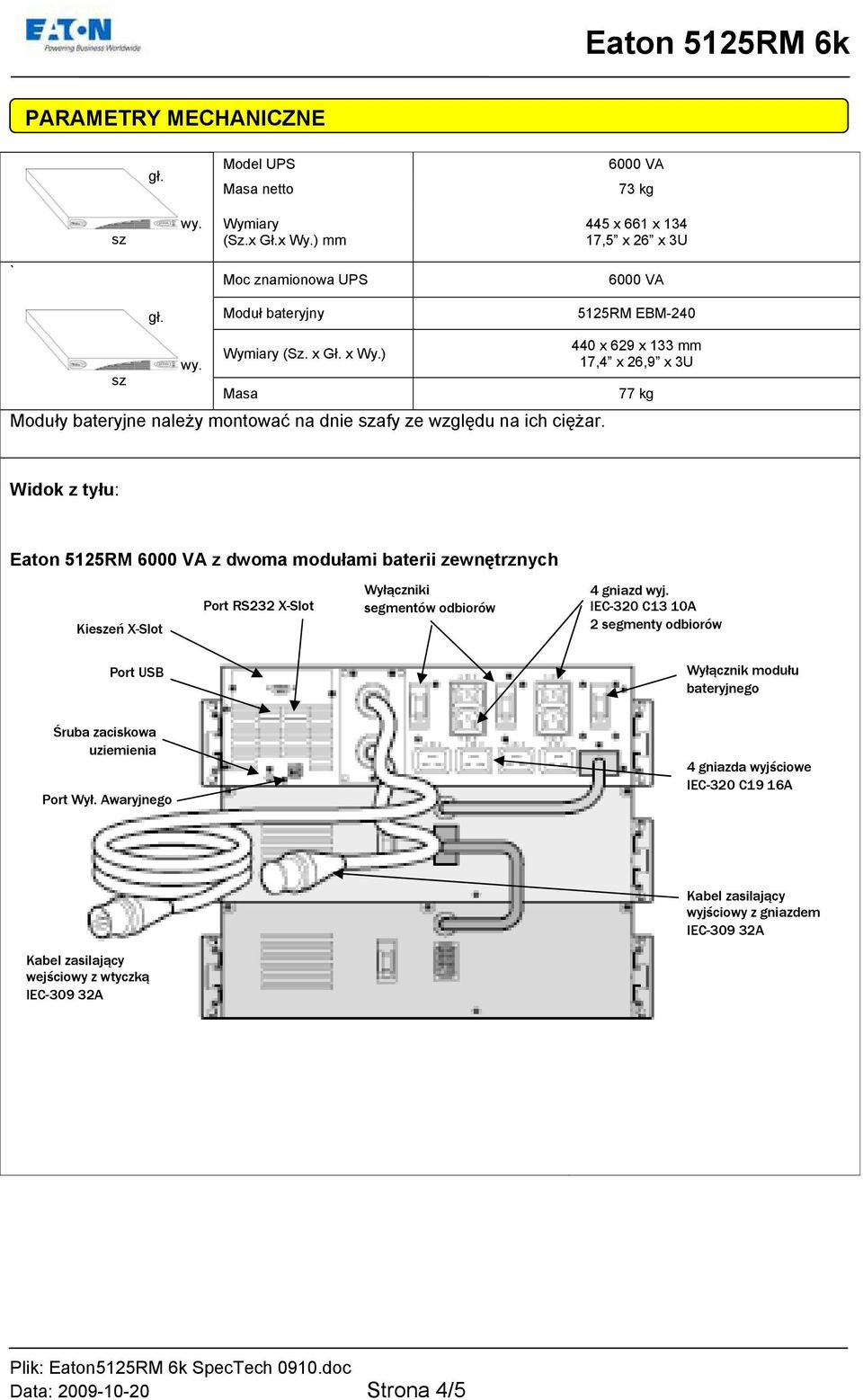

4 PARAMETRY MECHANICZNE gł. Model UPS Masa netto 73 kg sz wy. Wymiary (Sz.x Gł.x Wy.) mm 445 x 661 x ,5 x 26 x 3U ` Moc znamionowa UPS gł. Moduł bateryjny 5125RM EBM-240 sz wy. Wymiary (Sz. x Gł. x Wy.) Masa Moduły bateryjne należy montować na dnie szafy ze względu na ich ciężar. 440 x 629 x 133 mm 17,4 x 26,9 x 3U 77 kg Widok z tyłu: Eaton 5125RM z dwoma modułami baterii zewnętrznych Kieszeń X-Slot Port RS232 X-Slot Wyłączniki segmentów odbiorów 4 gniazd wyj. IEC-320 C13 10A 2 segmenty odbiorów Port USB Wyłącznik modułu bateryjnego Śruba zaciskowa uziemienia Port Wył. Awaryjnego 4 gniazda wyjściowe IEC-320 C19 16A Kabel zasilający wyjściowy z gniazdem IEC A Kabel zasilający wejściowy z wtyczką IEC A Data: Strona 4/5

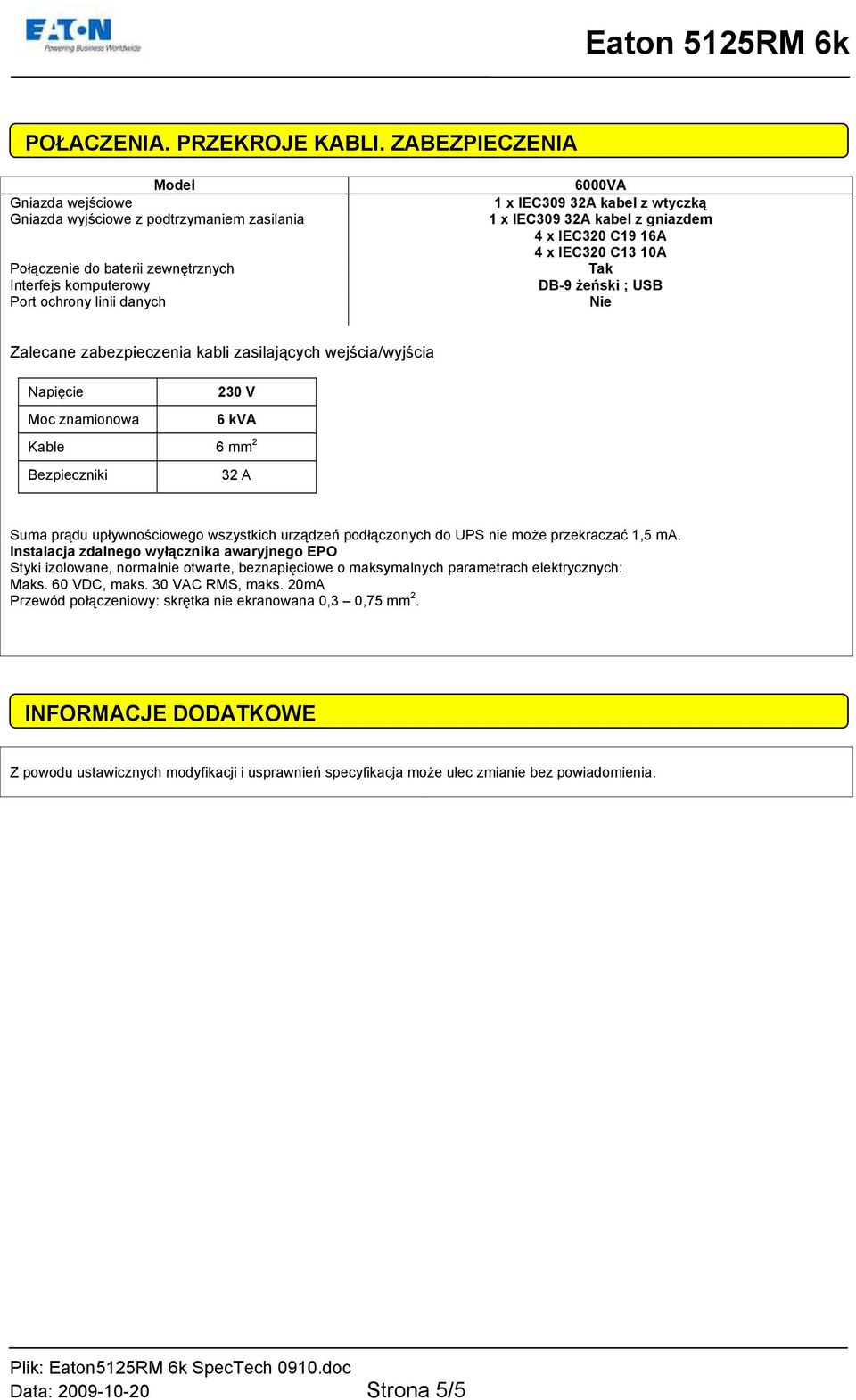

5 POŁĄCZENIA, PRZEKROJE KABLI, ZABEZPIECZENIA Model Gniazda wejściowe Gniazda wyjściowe z podtrzymaniem zasilania Połączenie do baterii zewnętrznych Interfejs komputerowy Port ochrony linii danych 6000VA 1 x IEC309 32A kabel z wtyczką 1 x IEC309 32A kabel z gniazdem 4 x IEC320 C19 16A 4 x IEC320 C13 10A DB-9 żeński ; USB Nie Zalecane zabezpieczenia kabli zasilających wejścia/wyjścia Napięcie 230 V Moc znamionowa 6 kva Kable 6 mm 2 Bezpieczniki 32 A Suma prądu upływnościowego wszystkich urządzeń podłączonych do UPS nie może przekraczać 1,5 ma. Instalacja zdalnego wyłącznika awaryjnego EPO Styki izolowane, normalnie otwarte, beznapięciowe o maksymalnych parametrach elektrycznych: Maks. 60 VDC, maks. 30 VAC RMS, maks. 20mA Przewód połączeniowy: skrętka nie ekranowana 0,3 0,75 mm 2. INFORMACJE DODATKOWE Z powodu ustawicznych modyfikacji i usprawnień specyfikacja może ulec zmianie bez powiadomienia. Data: Strona 5/5
