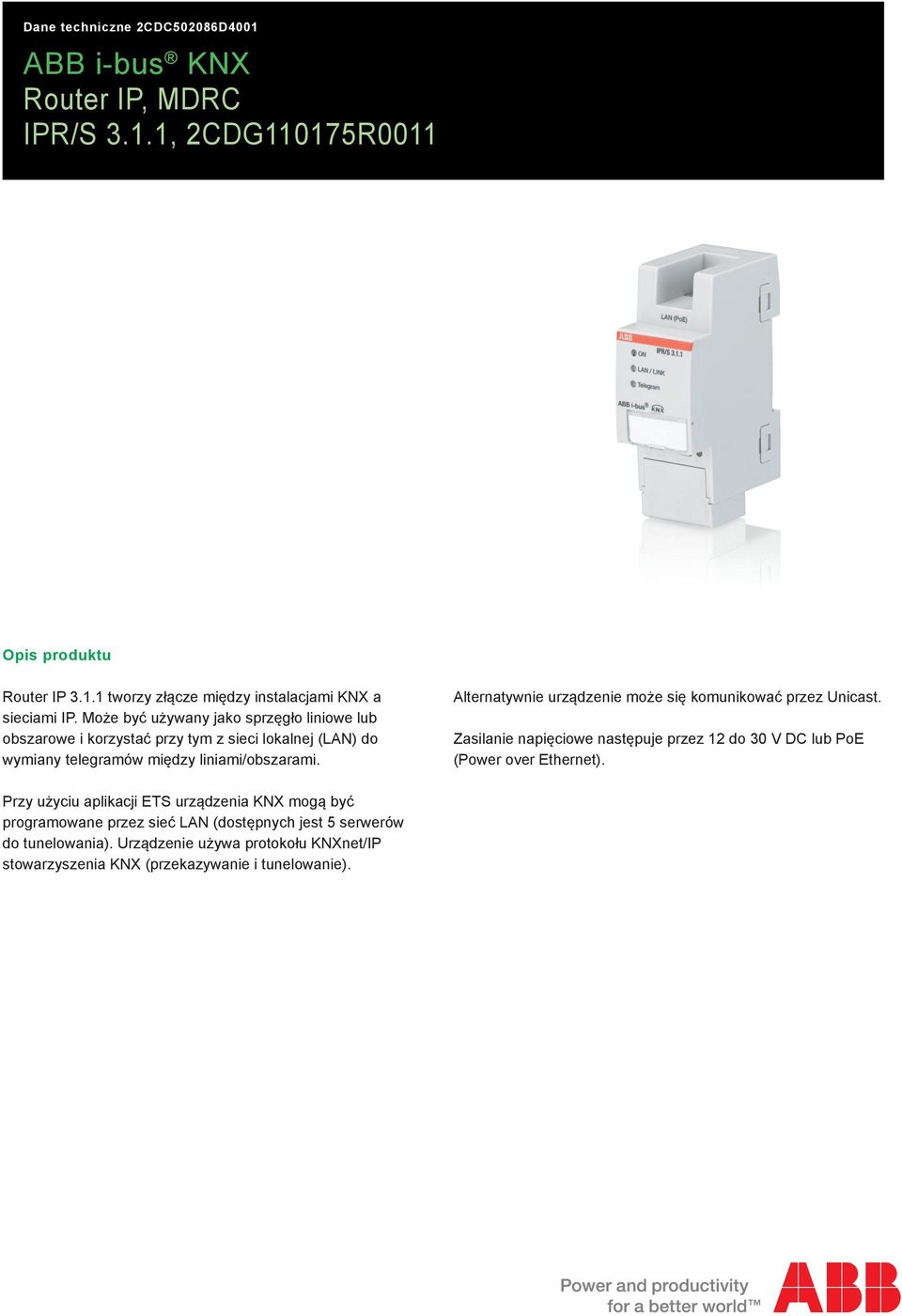

1 Dane techniczne 2CDC502086D4001 ABB i-bus KNX Opis produktu Router IP tworzy złącze między instalacjami KNX a sieciami IP. Może być używany jako sprzęgło liniowe lub obszarowe i korzystać przy tym z sieci lokalnej (LAN) do wymiany telegramów między liniami/obszarami. Alternatywnie urządzenie może się komunikować przez Unicast. Zasilanie napięciowe następuje przez 12 do 30 V DC lub PoE (Power over Ethernet). Przy użyciu aplikacji ETS urządzenia KNX mogą być programowane przez sieć LAN (dostępnych jest 5 serwerów do tunelowania). Urządzenie używa protokołu KNXnet/IP stowarzyszenia KNX (przekazywanie i tunelowanie).

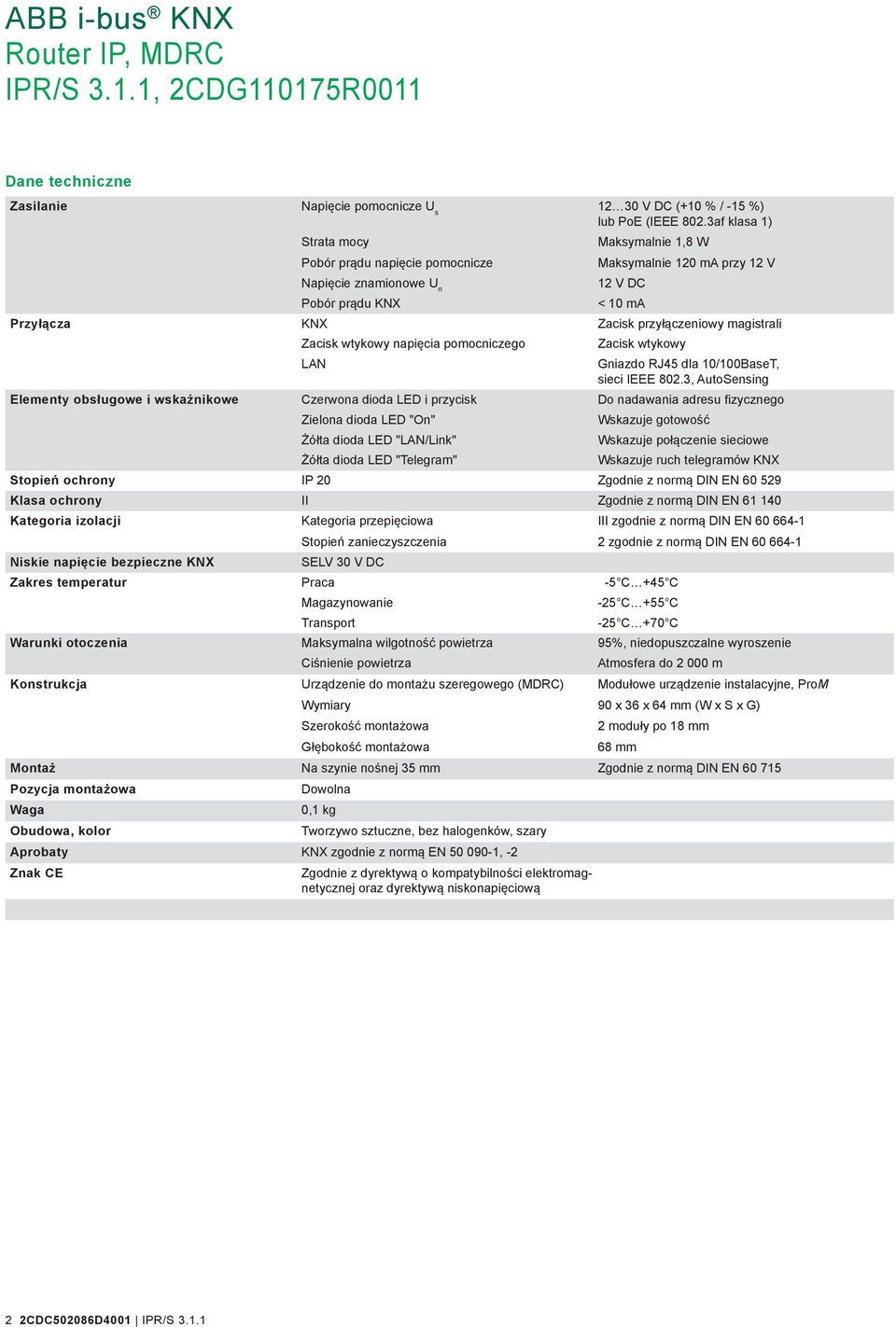

2 Dane techniczne Zasilanie Napięcie pomocnicze U s V DC (+10 % / -15 %) lub PoE (IEEE 802.3af klasa 1) Strata mocy Maksymalnie 1,8 W Pobór prądu napięcie pomocnicze Maksymalnie 120 ma przy 12 V Napięcie znamionowe U n 12 V DC Pobór prądu KNX < 10 ma Przyłącza KNX Zacisk przyłączeniowy magistrali Zacisk wtykowy napięcia pomocniczego Zacisk wtykowy LAN Gniazdo RJ45 dla 10/100BaseT, sieci IEEE 802.3, AutoSensing Elementy obsługowe i wskaźnikowe Czerwona dioda LED i przycisk Do nadawania adresu fizycznego Zielona dioda LED "On" Wskazuje gotowość Żółta dioda LED "LAN/Link" Wskazuje połączenie sieciowe Żółta dioda LED "Telegram" Wskazuje ruch telegramów KNX Stopień ochrony IP 20 Zgodnie z normą DIN EN Klasa ochrony II Zgodnie z normą DIN EN Kategoria izolacji Kategoria przepięciowa III zgodnie z normą DIN EN Stopień zanieczyszczenia 2 zgodnie z normą DIN EN Niskie napięcie bezpieczne KNX SELV 30 V DC Zakres temperatur Praca -5 C +45 C Magazynowanie -25 C +55 C Transport -25 C +70 C Warunki otoczenia Maksymalna wilgotność powietrza 95%, niedopuszczalne wyroszenie Ciśnienie powietrza Atmosfera do m Konstrukcja Urządzenie do montażu szeregowego (MDRC) Modułowe urządzenie instalacyjne, ProM Wymiary 90 x 36 x 64 mm (W x S x G) Szerokość montażowa 2 moduły po 18 mm Głębokość montażowa 68 mm Montaż Na szynie nośnej 35 mm Zgodnie z normą DIN EN Pozycja montażowa Dowolna Waga 0,1 kg Obudowa, kolor Tworzywo sztuczne, bez halogenków, szary Aprobaty KNX zgodnie z normą EN , -2 Znak CE Zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywą niskonapięciową 2 2CDC502086D4001 IPR/S 3.1.1

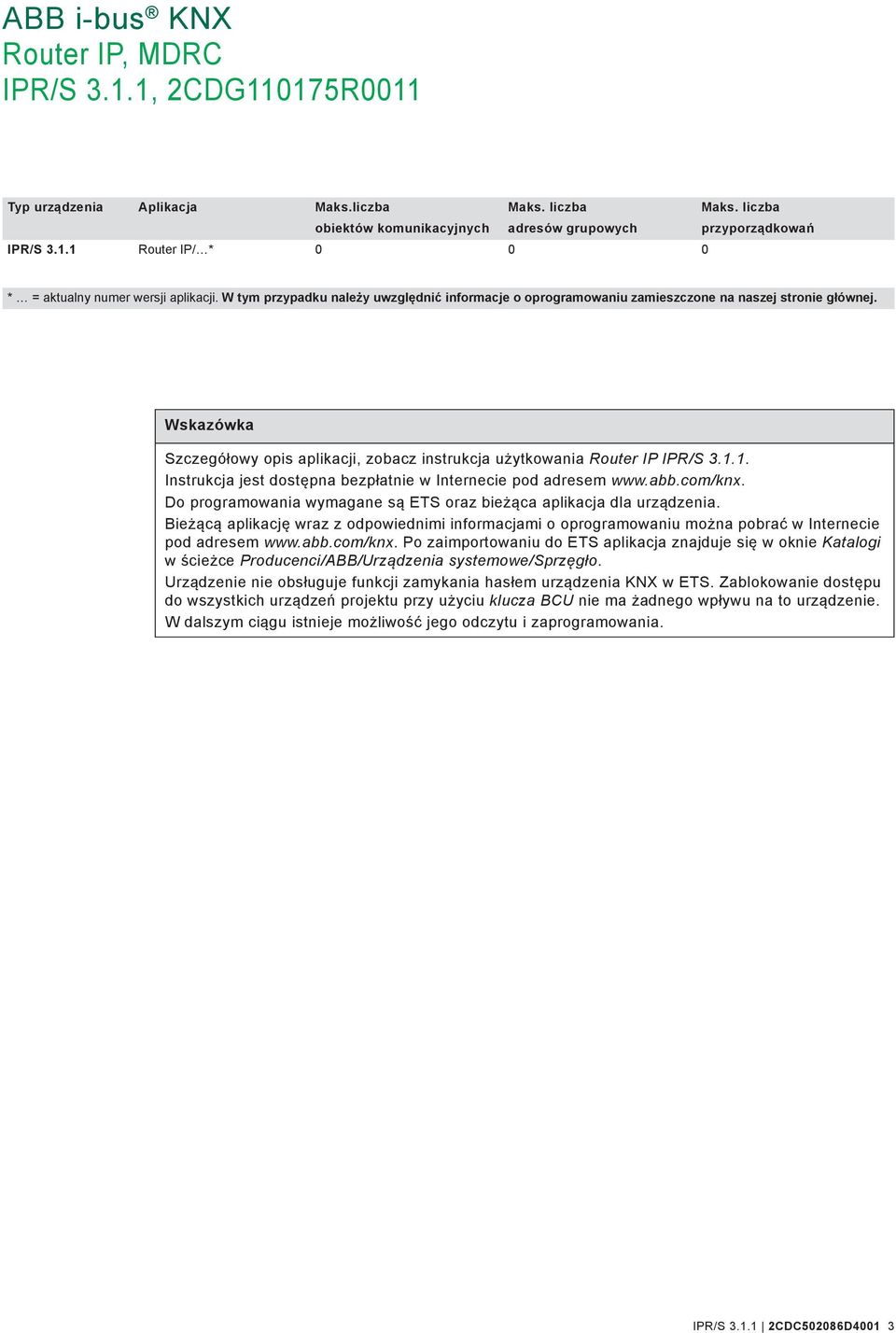

3 Typ urządzenia Aplikacja Maks.liczba Maks. liczba Maks. liczba obiektów komunikacyjnych adresów grupowych przyporządkowań IPR/S Router IP/ * * = aktualny numer wersji aplikacji. W tym przypadku należy uwzględnić informacje o oprogramowaniu zamieszczone na naszej stronie głównej. Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Router IP IPR/S Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania wymagane są ETS oraz bieżąca aplikacja dla urządzenia. Bieżącą aplikację wraz z odpowiednimi informacjami o oprogramowaniu można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce Producenci/ABB/Urządzenia systemowe/sprzęgło. Urządzenie nie obsługuje funkcji zamykania hasłem urządzenia KNX w ETS. Zablokowanie dostępu do wszystkich urządzeń projektu przy użyciu klucza BCU nie ma żadnego wpływu na to urządzenie. W dalszym ciągu istnieje możliwość jego odczytu i zaprogramowania. IPR/S CDC502086D4001 3

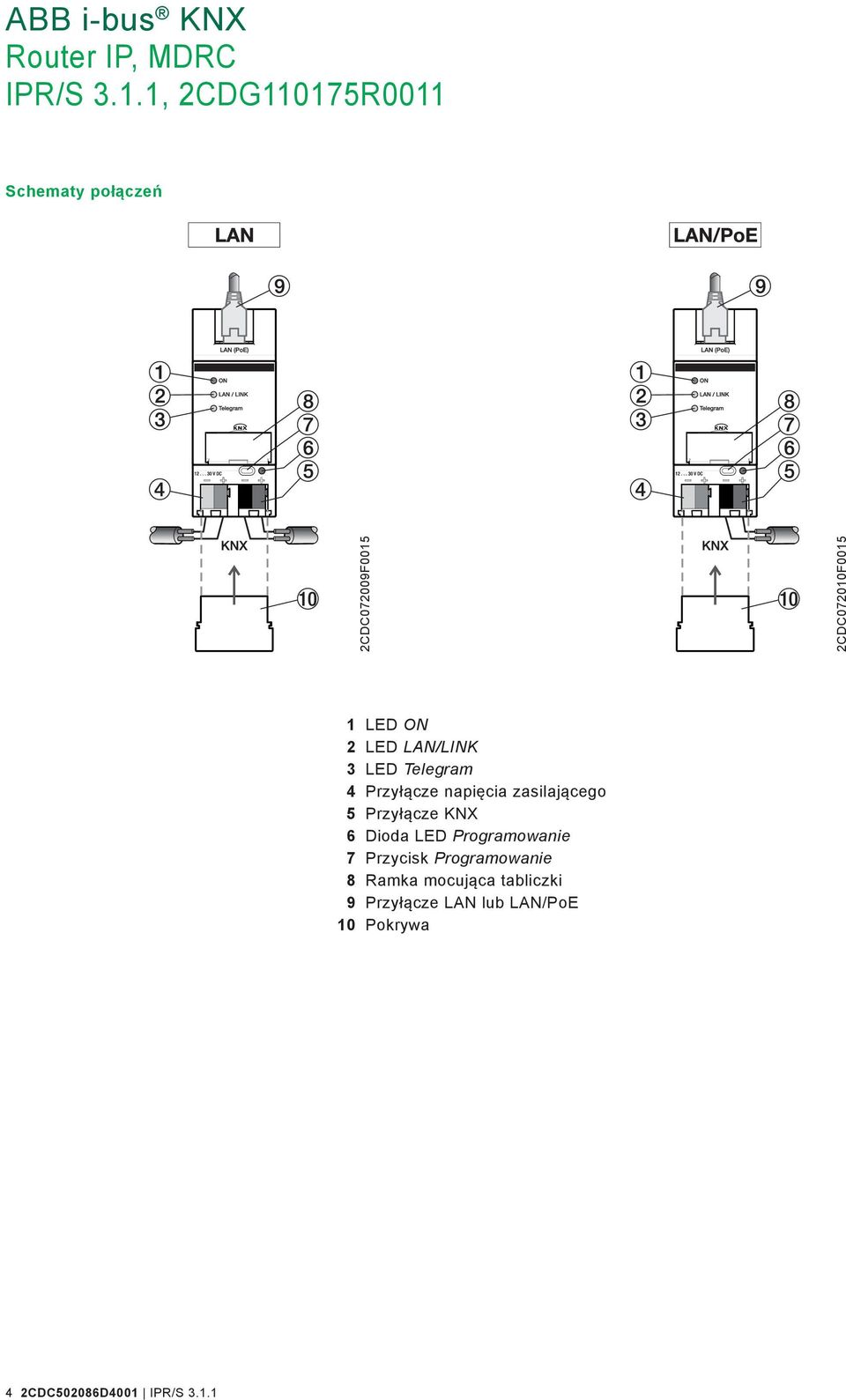

4 Schematy połączeń 2CDC072009F0015 2CDC072010F LED ON 2 LED LAN/LINK 3 LED Telegram 4 Przyłącze napięcia zasilającego 5 Przyłącze KNX 6 Dioda LED Programowanie 7 Przycisk Programowanie 8 Ramka mocująca tabliczki 9 Przyłącze LAN lub LAN/PoE 10 Pokrywa 4 2CDC502086D4001 IPR/S 3.1.1

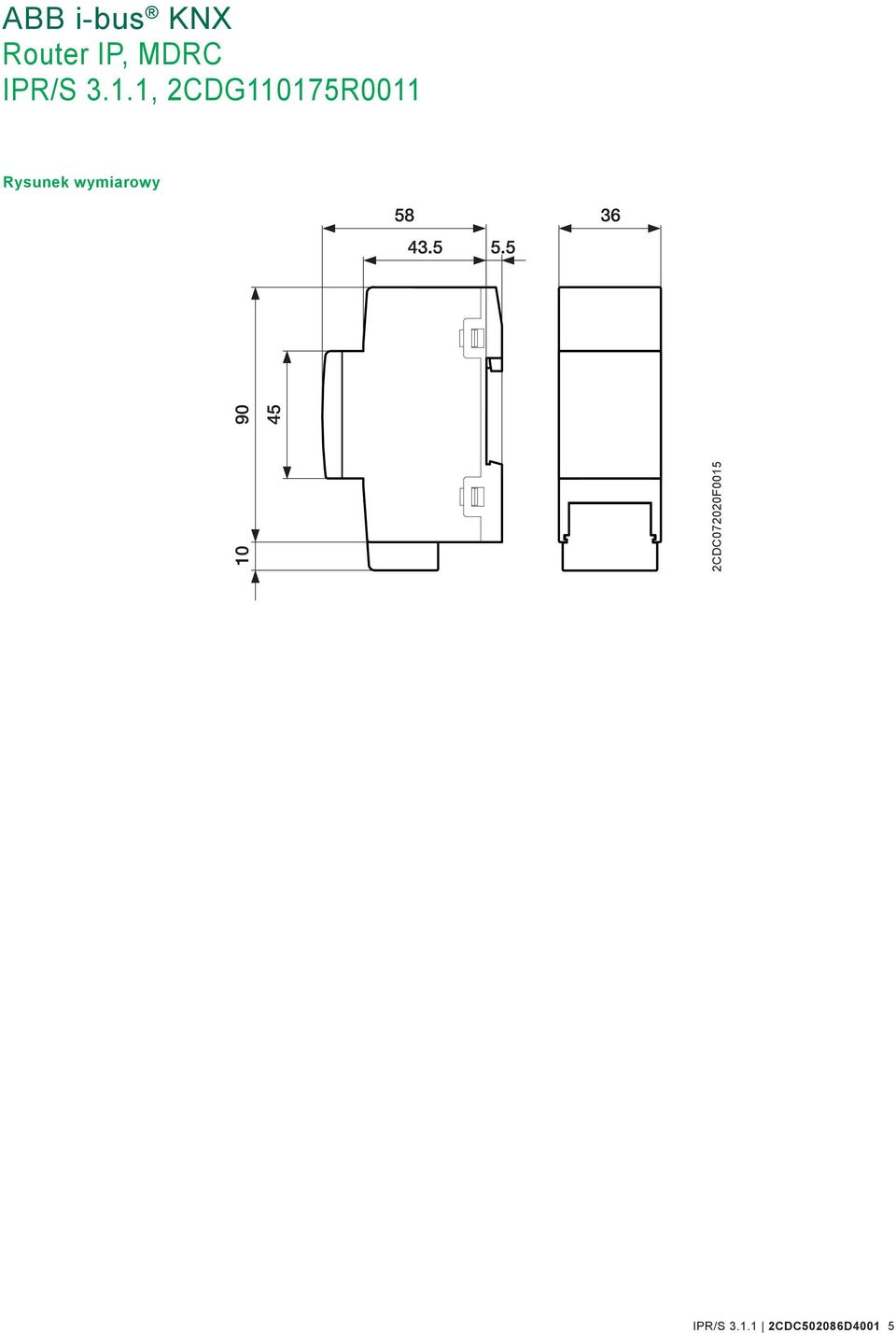

5 Rysunek wymiarowy 2CDC072020F0015 IPR/S CDC502086D4001 5
