System do drzwi przesuwnych / górny mechanizm jezdny SysLine S / drzwi wpuszczane Wszystkie zalety na pierwszy rzut oka

Transkrypt

1 Wszystkie zalety na pierwszy rzut oka Kreator przestrzeni. Stawiasz najwyższe wymagania w zakresie funkcjonalności i jakości? Jeśli tak, to SysLine S jest idealnym systemem do drzwi przesuwnych. Delikatnie otwiera on fronty o ciężarze do 15 kg i pozwala optymalnie wykorzystać przestrzeń szafy. O jeszcze większy komfort użytkowania zadba opcjonalna amortyzacja Silent System. To technika na najwyższym poziomie, która niedostrzeżenie dba o wrażenie Twoich zmysłów. Do projektów z najwyższej półki. Brak profili w wieńcu dolnym pozwala na zachowanie czystych, prostych linii. Więcej ciszy i spokoju: opcjonalny Silent System w kierunku zamykania i otwierania. Doskonały design i komfort użytkowania: brak profili w wieńcu dolnym zakłócających estetykę projektu. Prawie niewidoczny: profile jezdne wpuszczone są w wieniec górny. Oszczędność czasu: szybkie zawieszenie i regulacja drzwi dzięki możliwości wpięcia elementów systemu oraz regulacji wysokości bez użycia narzędzi. Łatwiejsza gospodarka materiałowa dzięki ujednoliconym grubościom płyty: grubość wieńca górnego od 1 mm. Optymalne wykorzystanie przestrzeni: SysLine S przesuwa drzwi z zerowym uskokiem. Swoboda w projektowaniu cokołu: dowolność wyboru systemu prowadzenia. Lepsze miejsce pracy: drzwi przesuwne zapewniają większą swobodę ruchu przy stanowisku pracy

2 Przegląd y x Przegląd najważniejszych informacji Technika w skrócie Wymiary drzwi Silent System Zasada działania Szybkie wyszukiwanie elementów systemu Elementy systemu Wymiary konstrukcyjne Montaż Akcesoria Informacje techniczne Obliczanie ciężaru drzwi Wskazówki projektowe dotyczące systemów do drzwi przesuwnych Kryteria jakości Więcej informacji na stronie Szczegółowa instrukcja montażu Dane CAD Film montażowy Technik für Möbel 501

3 y x System do drzwi przesuwnych / górny mechanizm jezdny Przegląd najważniejszych informacji Technika w skrócie Położenie drzwi: wpuszczane 1- lub 2-torowy system do drzwi przesuwnych z górnym mechanizmem jezdnym Od grubości wieńca górnego 1 mm Do drzwi płytowych lub drzwi z ramą aluminiową Ciężar drzwi (skrzydła) do 15 kg Wysokość drzwi do 1500 mm Szerokość drzwi (skrzydła) mm Grubość drzwi 1-19 mm Opcjonalny Silent System w kierunku zamykania i otwierania Regulacja wysokości bez użycia narzędzi +/-1,5 mm Szybki montaż frontu bez użycia narzędzi Możliwość łączenia z różnymi ślizgaczami prowadzącymi lub systemami prowadzenia STB 11, STB 35 Testowany zgodnie z DIN EN 1570, poziom 3 Wymiary i ciężar drzwi patrz strona Materiał drzwi Liczba skrzydeł drzwiowych i położenie drzwi 1-19 mm AL Amortyzacja Silent System 1 drzwi 2 drzwi Silent System w kierunku zamykania Silent System w kierunku otwierania 502

4 y x System do drzwi przesuwnych / górny mechanizm jezdny Przegląd najważniejszych informacji Zasada działania Technik für Möbel 503

5 Szybkie wyszukiwanie elementów systemu 1. Jaki rodzaj amortyzacji? 1 drzwi 2 drzwi brak Silent System Silent System w kierunku zamykania Silent System w kierunku zamykania i otwierania 2 szt Element jezdny 2 szt Ogranicznik końcowy 1 szt Element jezdny z Silent System (prawy) 1 szt Element jezdny z Silent System (lewy) 2 szt Aktywator do Silent System 4 szt Element jezdny 4 szt Ogranicznik końcowy 2 szt Element jezdny 1 szt Element jezdny z Silent System (prawy) 1 szt Element jezdny z Silent System (lewy) 2 szt Ogranicznik końcowy 2 szt Aktywator do Silent System 2 szt Element jezdny z Silent System (prawy) 2 szt Element jezdny z Silent System (lewy) 4 szt Aktywator do Silent System 2. Jaki wariant profilu jezdnego? 1 drzwi 2 drzwi Do przykręcania Do wklejania Z blokadą obrotową 1 szt. Profil jezdny do wklejania Długość 2000 mm LA Długość na życzenie 1 szt. Profil jezdny z blokadą obrotową Długość 2000 mm LA Długość na życzenie 1 szt. Profil jezdny do przykręcania Długość 2000 mm LA Długość na życzenie 2 szt. Profil jezdny do wklejania Długość 2000 mm LA Długość na życzenie 2 szt. Profil jezdny z blokadą obrotową Długość 2000 mm LA Długość na życzenie 3. Adapter do drzwi płytowych? 1 drzwi 2 drzwi Drzwi płytowe 2 szt. Adapter do drzwi płytowych, odgięty do przykręcania do wciskania 4 szt. Adapter do drzwi płytowych, odgięty¹ do przykręcania do wciskania AL Drzwi z ramą aluminiową Adaptery nie są wymagane Adaptery nie są wymagane ¹Jeśli zastosowany zostanie podwójny profil do przykręcania oraz drzwi o grubości 1 mm, wówczas wskazane jest połączenie adaptera prostego z adapterem odgiętym. Pozwoli to na zmniejszenie szczeliny pomiędzy przednimi a tylnymi drzwiami. Więcej informacji na temat tego rozwiązania patrz strona

6 Szybkie wyszukiwanie elementów systemu 4. Jakie prowadzenie dolne? 1 drzwi 2 drzwi Front nad wieńcem dolnym Ślizgacz prowadzący do przykręcania Ślizgacz prowadzący do wciskania Ślizgacz prowadzący 1 szt szt szt szt szt szt System prowadzenia STB 35 1 szt. Profil prowadzący brązowy / biały / efekt sosny / czarny / szary LA Długość na życzenie biały, długość 3500 mm brązowy, długość 3500 mm efekt sosny, długość 3500 mm 1 szt. Ślizgacz prowadzący brązowy biały 2 szt. Profil prowadzący brązowy / biały / efekt sosny / czarny / szary LA Długość na życzenie biały, długość 3500 mm brązowy, długość 3500 mm efekt sosny, długość 3500 mm 2 szt. ślizgacz prowadzący brązowy biały Front przed wieńcem dolnym System prowadzenia STB Akcesoria dodatkowe? 1 szt. Profil prowadzący Długość 2100 mm Długość 2500 mm Długość 3000 mm Długość 4000 mm Długość 000 mm LA 0019 Długość na życzenie 2 szt Element prowadzący do drzwi tylnych Opcjonalnie: ogranicznik końcowy do profilu prowadzącego 2 szt Ogranicznik końcowy 2 szt Adapter montażowy 5 szt Wkręt 1 drzwi 2 drzwi 1 szt. Profil prowadzący Długość 2100 mm Długość 2500 mm Długość 3000 mm Długość 4000 mm Długość 000 mm LA 0019 Długość na życzenie 2 szt Element prowadzący do drzwi tylnych 2 szt Element prowadzący do drzwi przednich Opcjonalnie: ogranicznik końcowy do profilu prowadzącego 2 szt Ogranicznik końcowy 2 szt Adapter montażowy 5 szt Wkręt Ogranicznik Wysokość drzwi 1000 mm Wysokość drzwi > 1000 mm Ogranicznik nie jest wymagany Ogranicznik nie jest wymagany 1 szt Ogranicznik 2 szt Ogranicznik Technik für Möbel 505

7 Elementy systemu Hett CAD Zestaw z Silent System w kierunku zamykania i otwierania Zestaw zawiera elementy dla szafy 2-drzwiowej Ciche oraz delikatne zamykanie i otwieranie drzwi przesuwnych Ze zintegrowaną regulacją wysokości bez użycia narzędzi Zestaw składa się z: 4 szt. elementów jezdnych z Silent System 4 szt. aktywatorów do Silent System 4 szt. adapterów do drzwi płytowych 2 szt. dolnych elementów prowadzących do drzwi płytowych 2 szt. dolnych elementów prowadzących do drzwi z ramą aluminiową 2 szt. ograniczników / elementów dystansowych Wskazówki: Profile należy zamawiać oddzielnie Szerokość drzwi min. 590 mm Art. nr j.op kpl. Zestaw z Silent System w kierunku zamykania Zestaw bez Silent System Zestaw zawiera elementy dla szafy 2-drzwiowej Ciche i delikatne zamykanie drzwi przesuwnych Ze zintegrowaną regulacją wysokości bez użycia narzędzi Zestaw składa się z: 2 szt. elementów jezdnych 2 szt. elementów jezdnych z Silent System 2 szt. aktywatorów do Silent System 2 szt. ograniczników końcowych 4 szt. adapterów do drzwi płytowych 2 szt. dolnych elementów prowadzących do drzwi płytowych 2 szt. dolnych elementów prowadzących do drzwi z ramą aluminiową 2 szt. ograniczników / elementów dystansowych Wskazówki: Profile należy zamawiać oddzielnie Szerokość drzwi min. 410 mm Art. nr j.op kpl. Zestaw zawiera elementy dla szafy 2-drzwiowej Ze zintegrowaną regulacją wysokości bez użycia narzędzi Zestaw składa się z: 4 szt. elementów jezdnych 4 szt. ograniczników końcowych 4 szt. adapterów do drzwi płytowych 2 szt. dolnych elementów prowadzących do drzwi płytowych 2 szt. dolnych elementów prowadzących do drzwi z ramą aluminiową 2 szt. ograniczników / elementów dystansowych Wskazówki: Profile należy zamawiać oddzielnie Szerokość drzwi min. 400 mm Art. nr j.op kpl. 50

8 Elementy systemu Hett CAD Profil jezdny do przykręcania 11,5 2 13,4 11,5 13,4 41, ø 3,5 x 1 Grubość wieńca górnego co najmniej 1 mm Grubość drzwi max. 19 mm Aluminium surowe Wskazówki: Po skróceniu konieczne jest wykonanie dodatkowego otworu w odległości 50 mm, jeśli odległość ostatniego otworu do końca profilu nie mieści się w przedziale 30 mm - 70 mm Pozostałe długości na zapytanie Długość mm Art. nr j.op szt szt. na życzenie LA szt. Profil jezdny do wklejania Grubość wieńca górnego co najmniej 1 mm Aluminium surowe Wskazówki: Pozostałe długości na zapytanie 13,3 Długość mm Art. nr j.op szt szt. na życzenie LA szt. 11,5 2 1, Profil jezdny z blokadą obrotową 13,0 2 13,3 1, mm Grubość wieńca górnego co najmniej 19 mm Nie można stosować w przypadku twardego drzewna i płyty MDF Aluminium surowe Wskazówki: Odległość pomiędzy ostatnią blokadą obrotową a końcem profilu musi wynosić co najmniej 40 mm ale nie więcej niż 100 mm. Należy zwrócić na to uwagę podczas skracania. Pozostałe długości na zapytanie Długość mm Art. nr j.op szt szt. na życzenie LA szt. Technik für Möbel 507

9 Elementy systemu Hett CAD Element jezdny Ze zintegrowaną regulacją wysokości bez użycia narzędzi Tworzywo sztuczne, kolor szary Art. nr j.op szt. Element jezdny z Silent System Ze zintegrowaną regulacją wysokości bez użycia narzędzi Tworzywo sztuczne, kolor szary Wariant Art. nr j.op. Amortyzacja zamykania drzwi prawych lub amortyzacja otwierania drzwi lewych Amortyzacja zamykania drzwi lewych lub amortyzacja otwierania drzwi prawych szt szt. Ogranicznik końcowy Tworzywo sztuczne, kolor szary Art. nr j.op szt. Aktywator do Silent System Śruba ustalająca z gniazdem sześciokątnym Art. nr j.op szt

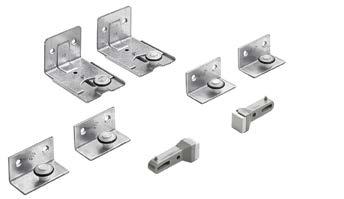

10 Elementy systemu Hett CAD Adapter do drzwi płytowych, odgięty Stal niklowana Wskazówki: Ten standardowy wariant adaptera jest rozwiązaniem numer jeden dla praktycznie każdej sytuacji montażowej Rodzaj montażu Ilość na 2 drzwi Art. nr j.op. Do przykręcania szt. Do wciskania szt Adapter do drzwi płytowych, prosty Stal niklowana Wskazówki: Łącząc adapter prosty z adapterem odgiętym można zmienić odległość pomiędzy drzwiami. Jest to przydatne jeśli zastosowano podwójny profil i drzwi o grubości 1 mm Rodzaj montażu Ilość na 2 drzwi Art. nr j.op. Do przykręcania szt. Do wciskania szt ,5 1 Technik für Möbel 509

11 Elementy systemu Hett CAD Dolne prowadzenie Do przykręcania Do drzwi płytowych Tworzywo sztuczne, kolor szary Ilość na 2 drzwi Art. nr j.op szt. Dolne prowadzenie Do wciskania Do drzwi płytowych Tworzywo sztuczne, kolor szary Ilość na 2 drzwi Art. nr j.op szt. Dolne prowadzenie Do przykręcania Szczególnie przydatne w przypadku drzwi z ramą aluminiową, ponieważ nie ma konieczności wykonania frezowania we froncie Grubość drzwi 19 mm Tworzywo sztuczne, kolor szary Ilość na 2 drzwi Art. nr j.op szt. Ogranicznik / Element dystansowy do przykręcania Dla szafy 2-drzwiowej o wysokości frontu <1.000 mm wymagany jest 1 ogranicznik / element dystansowy Dla szafy 2-drzwiowej o wysokości frontu >1.000 mm wymagane są 2 ograniczniki / elementy dystansowe Tworzywo sztuczne, kolor szary Art. nr j.op /100 szt szt

12 Elementy systemu Hett CAD System prowadzenia STB 11 Montaż pod wieńcem dolnym Cichy przesuw dzięki rolkom prowadzącym z tworzywa sztucznego z gumowym pierścieniem Głębokie cofnięcie cokołu 4 mm Wysokość cokołu min. 70 mm Duży kątownik jest regulowany. Pozwala to na zastosowanie drzwi o grubości 1-19 mm. ø 3, EB 3 EB 29 ø 5,5 Element dystansowy, drewno ø , ,5 70 * Element dystansowy, drewno (wymiary 12 x 50 x 15 mm) do ogranicznika końcowego do drzwi tylnych ** Element dystansowy, drewno (wymiary 20 x 50 x 15 mm) do ogranicznika końcowego do drzwi przednich Zestaw prowadzenia STB 11 Zestaw zawiera elementy prowadzenia dla szafy 2-drzwiowej System prowadzenia pod wieńcem dolnym Rolki z tworzywa sztucznego dla cichego przesuwu Zestaw składa się z: 2 szt. elementów prowadzących do drzwi przednich 2 szt. elementów prowadzących do drzwi tylnych 2 szt. ograniczników końcowych do profilu prowadzącego Wskazówki: Profile należy zamawiać oddzielnie Liczba drzwi Art. nr j.op kpl kpl. Technik für Möbel 511

13 Elementy systemu Hett CAD Profil prowadzący STB 11 Aluminium Wskazówki: Specjalne długości na zapytanie Niestandardowe nawiercenia oraz wstępny montaż ograniczników końcowych na zapytanie Długość mm Wykończenie powierzchni Wariant Art. nr j.op anodowane z nawierconymi otworami szt anodowane, kolor srebrny z nawierconymi otworami szt anodowane, kolor srebrny z nawierconymi otworami szt anodowane, kolor srebrny z nawierconymi otworami szt. 000 anodowane, kolor srebrny z nawierconymi otworami szt surowe bez otworów /4 szt. 000 surowe bez otworów /4 szt. na życzenie surowe na życzenie LA szt. na życzenie anodowane, kolor srebrny na życzenie LA szt. Element prowadzący do drzwi przednich Stal ocynkowana Rolka prowadząca z tworzywa sztucznego Z pierścieniem łożyskowym Regulowany Ilość na 1 drzwi Ilość na 2 drzwi Ilość na 3 drzwi Art. nr j.op szt. Element prowadzący do drzwi tylnych Stal ocynkowana Rolka prowadząca z tworzywa sztucznego Z pierścieniem łożyskowym Ilość na 1 drzwi Ilość na 2 drzwi Ilość na 3 drzwi Art. nr j.op szt

14 Elementy systemu Hett CAD Ogranicznik końcowy do profilu prowadzącego STB 11, montaż pod wieńcem dolnym Dwuczęściowy element do przedniego i tylnego toru prowadzącego Od szerokości zabudowy EB 37 zastosowanie tylko w połączeniu z Silent System Montaż za pomocą wkrętu specjalnego ø 4 x 20 mm Tworzywo sztuczne, kolor szary Wariant Ilość na 2 drzwi Ilość na 3 drzwi Art. nr j.op. Ogranicznik końcowy szt. Adapter montażowy szt. Montaż ogranicznika końcowego w profilu prowadzącym STB 11, montaż pod wieńcem dolnym Wkręt specjalny ø 4 x 20 mm Stal ocynkowana Ilość na 2 drzwi Ilość na 3 drzwi Art. nr j.op szt. Technik für Möbel 513

15 Elementy systemu Hett CAD System prowadzenia STB 35 Do drzwi wpuszczanych Profile z tworzywa sztucznego montowane są poprzez wciśnięcie we frez w wieńcu dolnym Alternatywnie można zamontować profile we wpuście w dolnej krawędzi drzwi. Ślizgacze prowadzące należy wówczas zamontować w wieńcu dolnym. A B ø 8 7, ,5 ø 8 Dolne prowadzenie STB 35, ślizgacz prowadzący Do wpuszczanego prowadzenia dolnego Tworzywo sztuczne Zestaw składa się z: 2 szt. ślizgaczy prowadzących w kolorze brzązowym Wskazówki: Profile należy zamawiać oddzielnie Kolor Art. nr j.op. kolor brązowy /100 kpl. kolor brązowy szt. kolor biały szt. Profil prowadzący STB 35 Tworzywo sztuczne Długość mm Kolor Art. nr j.op kolor biały /25 szt kolor brązowy /25 szt efekt sosny /25 szt. na życzenie kolor biały LA szt. na życzenie kolor brązowy LA szt. na życzenie efekt sosny LA szt. na życzenie kolor czarny LA szt. na życzenie kolor szary LA szt

16 Wymiary konstrukcyjne Wymiary montażowe dla drzwi płytowych o grubości 1 mm ,3 8,7 13,3 1,8 2 4, ,5 5 5, > _ 1 11,5 14 8,7 13,3 13,3 5,5 11,5 9 3,5 ø , > _ 1 11, ,5 13,4 13,4 5,5 10 7, ø 8 1 8, ,7 13,3 13, ,5 > _ ,5 4 11, Technik für Möbel 515

17 Wymiary konstrukcyjne Wymiary montażowe dla drzwi płytowych o grubości 19 mm , , ,3 1,8 2 4, ,5 5, > _ 1 11, ,7 13,3 13,3 5,5 11,5 3,5 ø 5 15,5 19 8, > _ 1 11, ,5 13,4 13,4 5,5 10 7,5 ø 8 15,5 19 8, ,7 13,3 13, ,5 > _ , , 51

18 Wymiary konstrukcyjne Wymiary montażowe dla drzwi z ramą aluminiową 19 mm ,3 1,4 13,2 13,3 11,5, ,5 3 2,5 17,5 2,5 Rozstaw nawierceń dla drzwi z ramą aluminiową 8 13,1 9,5 30, ,2 1,4 19,5 Technik für Möbel 517

19 Wymiary konstrukcyjne Rozstaw nawierceń dla drzwi płytowych 11,2 ø 35 x 12 ø 5 11,2 ø 35 x 12 11,2 ø 35 x 12 ø 10 x 12 1,7 1,7 1, ø,3 ø 3,5 Przykręcany adapter do drzwi płytowych Przykręcany adapter do drzwi płytowych Wciskany adapter do drzwi płytowych Minimalna szerokość drzwi ( 238) 8 8 ( 418) 8 Usytuowanie ogranicznika końcowego i aktywatora dla drzwi pokrywających się po otwarciu Usytuowanie ogranicznika końcowego i aktywatora dla drzwi otwieranych z nałożeniem

20 Wymiary konstrukcyjne Rozstaw nawierceń dla ogranicznika / elementu dystansowego 0,4 x H 0,4 x H 45 ø 5 x (13) H H > ø 5 x ,3 ø,3 x 12,5 / 7,3 ø 3,5 x 12 0,4 x H Technik für Möbel 519

21 Montaż Zamocowanie elementów jezdnych, ograniczników końcowych i aktywatorów w profilu Bez Silent System Z Silent System w kierunku zamykania Z Silent System w kierunku zamykania i otwierania Elementy amortyzacji powinny być zawsze łatwo dostępne. Zapewniają to demontowalne profile jezdne lub odpowiednia konstrukcja szafy. Montaż profili jezdnych 1 3 Zalecamy: Jowapur lub Jowapur ø 3,5 2, Montaż adaptera do drzwi płytowych 520

22 Montaż Zawieszenie drzwi płytowych Zawieszenie drzwi z ramą aluminiową Regulacja wysokości Montaż ogranicznika / elementu dystansowego i uchwytów Technik für Möbel 521
