INSTRUKCJA MONTAŻU. Elementy w zestawie. ilość w zestawie. nazwa Nr kat. OKUCIE BUDOWLANE ZESTAW 5. Dla kolektora KS2600. Dach o nachyleniu od 25 60

Transkrypt

1 INSTRUKCJA MONTAŻU NAZWA OKUCIE BUDOWLANE ZESTAW 5 Dla kolektora KS2600 Elementy w zestawie NR KAT. MONTAŻ Dach o nachyleniu od Oblachowanie należy montować bezpośrednio na łatach lub deskowani Tylko na kolektor KS nazwa Nr kat. ilość w zestawie nazwa Nr kat. fartuch nr fartuch nr 3 element nr 4 element nr 5 element nr 6 element nr 7 element nr 9 element nr listwa podpierająca [mm] wkręt do drewna 3,9 45 [mm] wkręt samowiercący WF 4,8 35 [mm] zacisk boczny kolektora wkręt do drewna 3,9 25 [mm] listwa skrajna 7,5 7, [mm] chwytak kolektora klin-gąbka deska skośna sznur profilowany EPDM listwa podpierająca dachówkę wkręt do drewna 6 50 [mm] + podkładka ilość w zestawie /

2 Odsłonięcie pola pod zabudowę kolektorów 45 B T A 2,9 m T szerokość dachówki + (3 cm ± cm) 2 /

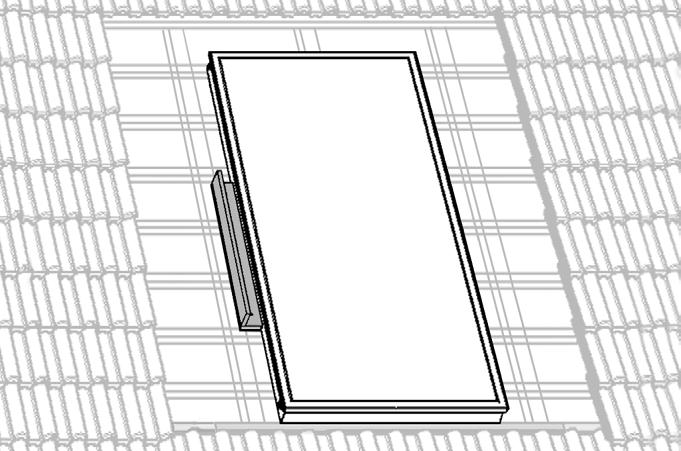

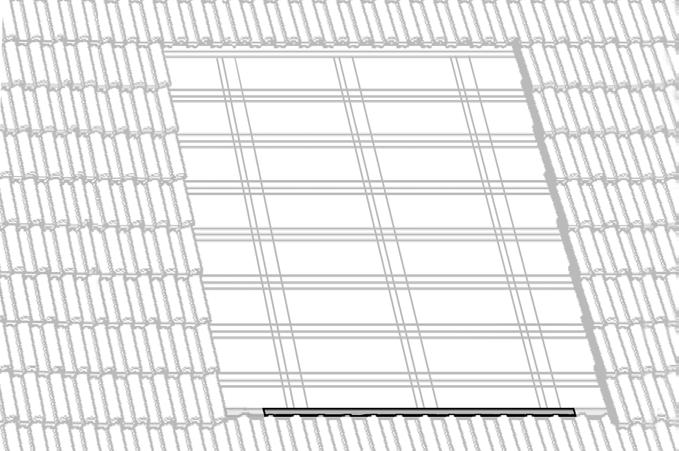

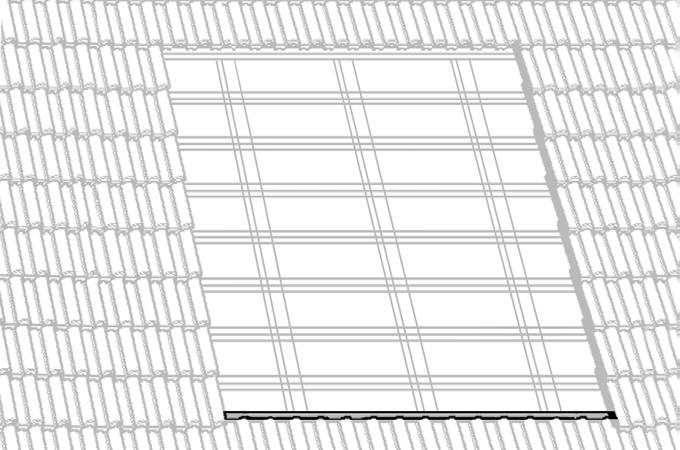

3 2 Montaż dolnego oparcia kolektorów a Montaż dodatkowej łaty U dołu pola pod kolektory zamocować dodatkową łatę poddachówkową, zgodnie z rysunkiem. Długość łaty dodatkowej należy ustalić wg rozstawu krokwi i liczby kolektorów w baterii. 0 2 cm dodatkowa łata łata dachówkowa rząd dachówek poniżej kolektorów b Montaż listew podpierających (2) Do łaty dodatkowej przykręcić wkrętami dwie listwy podparcia kolektorów. Początek listwy lewej powinien znaleźć się w odległości T+(3 ± cm) [pkt.] od linii dachówek z lewej strony. 0 2 cm listwa 8 3 wkręt do drewna 3,9 45 [mm] 3 Łączenie i mocowanie kolektorów do konstrukcji dachu a Montaż listw skrajnych (7). Ułożyć kolektor tak by jego lewy dolny narożnik pokrywał się z początkiem listwy podparcia. 2. Listwę skrajną (7) przykręcić wkrętami do łat zgodnie z rysunkiem. 2 3 / wkręt do drewna 3,9 45 [mm]

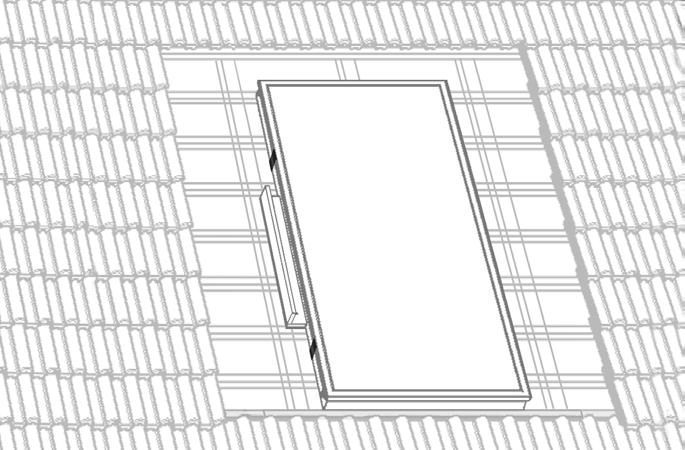

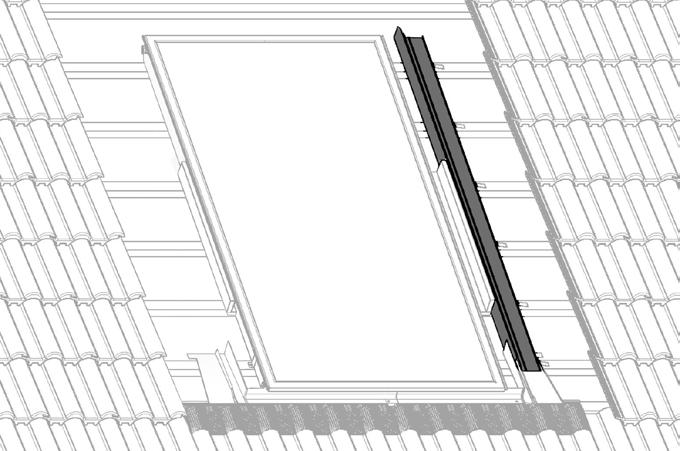

4 b Montaż chwytaków bocznych (5) Chwytaki kolektora wprowadzić do obramowania kolektora i zamocować wkrętami do łat w miejscach oznaczonych strzałkami zacisk boczny kolektora 20 wkręt do drewna 6 50 [mm] c Montaż listwy skrajnej prawej (7). Zamocować listwę boczną (7) i cztery chwytaki (patrz pkt 3b). 2 3 wkręt do drewna 3,9 45 [mm] 4 Montaż fartucha (,2). Fartuchy i 2 ułożyć wg wskazań na rysunku i przykręcić je wkrętami do listwy podpierającej, w miejscach oznaczonych strzałkami wkręt samowiercący WF 4,8 35 [mm] 4 /

5 5 /

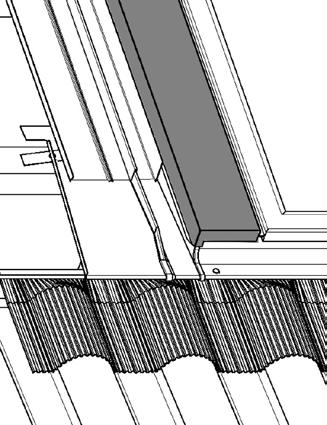

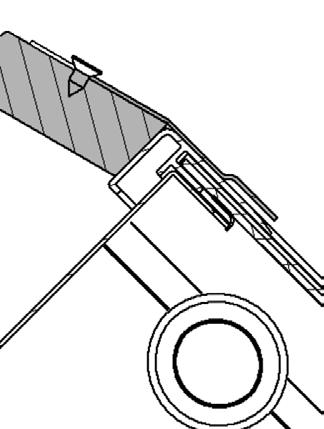

6 5 Montaż elementów 4 i 5. Elementy boczne oblachowania (4 i 5), zamocować po prawej i lewej stronie kolektorów, w wyznaczonych miejscach 2. Zewnętrzne brzegi elementów 4 i 5 przymocować do łat chwytakami i wkrętami wkręt do drewna 3,9 25 [mm] 8 chwytak kolektora 6 Montaż elementów 6, 7 i 8 a Montaż elementów 6 i 7. Elementy 6 i 7 zamontować po obu stronach kolektorów, wprowadzając do rynienek kolektorów sznury EPDM, jak na rysunku, 2. Elementy 6 i 7 przykręcić wkrętami do listew (7) znajdujących się pod spodem sznur EPDM 4 4 wkręt samowiercący WF 4,8 35 [mm] 7 Montaż desek skośnych (2) i elementów 9, 0, a Montaż desek skośnych (2) Dostarczone deski skośne, należy zamocować opierając je o obramowanie kolektorów i dodatkową łatę poddachówkową, zgodnie z rysunkiem. 20 cm 8 6 / wkręt do drewna 3,9 45 [mm]

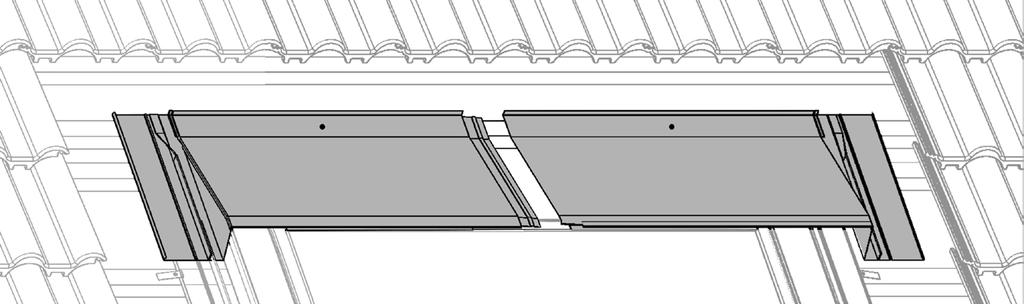

7 b Montaż elementów (9, 0, ). Elementy 9, 0 i zamontować na deskach skośnych. Końce oblachowań podeprzeć dodatkową łatą poddachówkową, zgodnie z rysunkiem. 5 cm 20 cm wkręt do drewna 3,9 25 [mm] 50 mm 50 mm 7 /

8 8 Montaż listwy podpierającej dachówki (23) listwa podpierająca 9 Układanie dachówek a Ułożenie elemenów 9 Przed przystąpieniem do układania dachówek, należy umieścić na oblachowaniu ostatnie elementy zestawu kliny (9). b Ułożenie dachówek Ułożyć brakujące dachówki dookoła kolektorów. Dachówki z prawej strony kolektorów, należy w razie potrzeby przyciąć na wymaganą szerokość. 8 /
