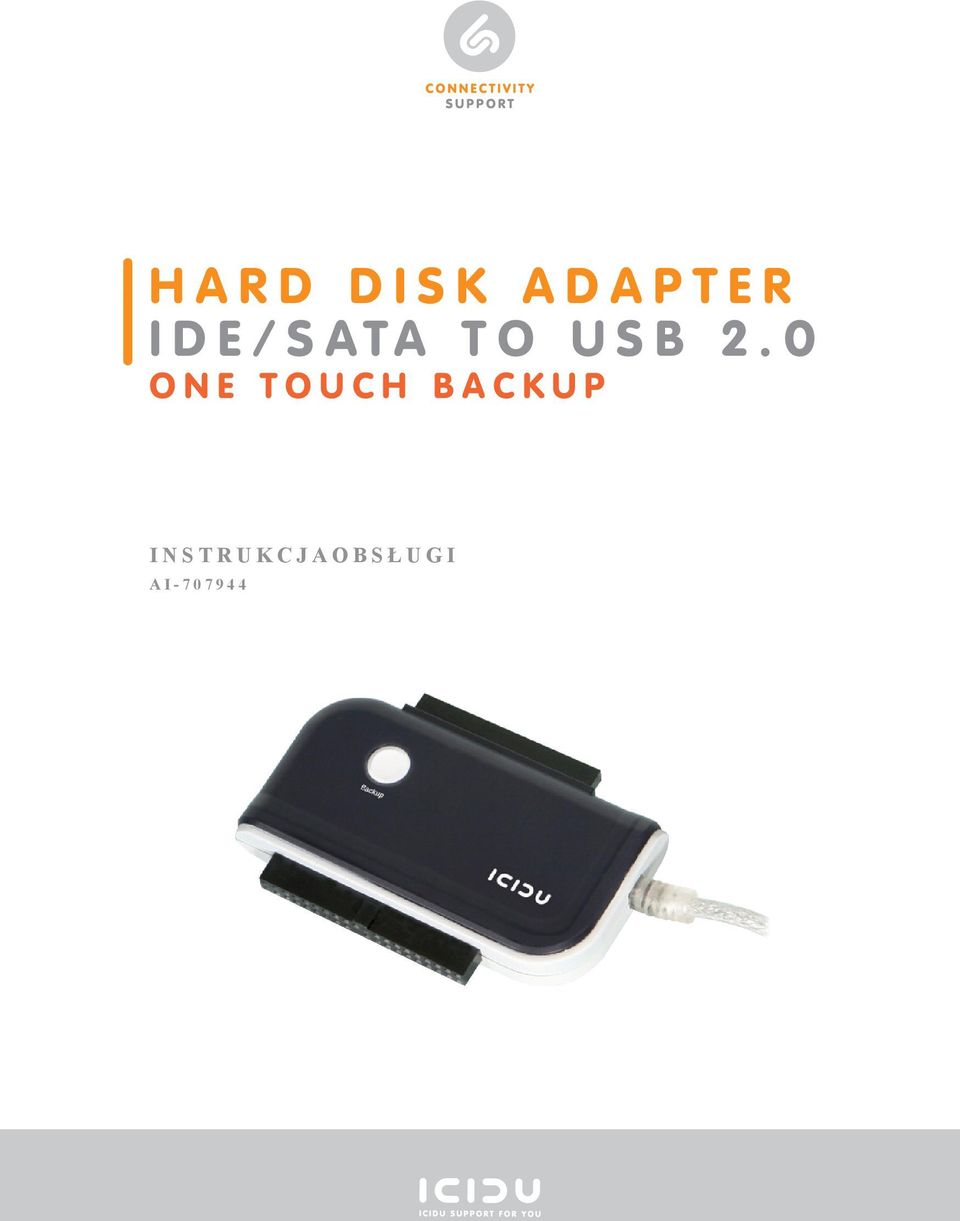

1 H A R D D I S K A D A P T E R I D E / S A T A T O U S B 2. 0 o n e t o u c h b a c k u p I N S T R U K C J A O B S Ł U G I A I

2 P O L S K I H A R D D I S K A D A P T E R I D E / S A T A T O U S B 2. 0 o n e t o u c h b a c k u p Na wstępie pragniemy podziękować za zakup adaptera IDE/SATA - USB 2.0 Umożliwi ci on podłączenie 2,5 -calowych lub 3,5 - calowych dysków twardych IDE/SATA lub 5,25 calowej nagrywarki CD/DVD IDE bez konieczności ich instalowania na komputerze. Ten adapter idealnie nadaje się do podłączania dysku twardego lub napędu CD/DVD, jak również do przesyłania danych np. pomiędzy komputerem stacjonarnym a laptopem. - Z AWA R T O Ś Ć P A K I E T U - S P E C Y F I K A C J E T E C H N I C Z N E - O P C J E Z A S T O S O WA N I A - I N S T A L A C J A S P R Z Ę T U - I N S T A L A C J A O P R O G R A M O WA N I A D O W Y K O N Y WA N I A K O P I I B E Z P I E C Z E Ń S T WA ( B A C K U P ) - G WA R A N C J A

3 Z AWA R T O Ś Ć P A K I E T U Przed rozpoczęciem instalacji należy sprawdzić czy w zestawie są wszystkie elementy. Pakiet powinien zawierać: Adapter IDE / SATA - USB 2.0 Zasilacz Kabel zasilania SATA Kabel zasilania IDE Płytę CD ze sterownikami oraz pełną wersją instrukcji obsługi S P E C Y F I K A C J E T E C H N I C Z N E Przełączanie w trakcie pracy Plug & play Przycisk Back-up Oprogramowanie do wykonywania kopi bezpieczeństwa PC Clone EX lite Dla wszystkich dysków twardych 2.5/3.5-calowych IDE/SATA lub 5,25-calowych napędów CD/DVD Zasilacz zewnętrzny do urządzeń IDE/SATA Obsługuje systemy Windows 98SE, 2000, XP, Vista oraz Windows 7 O P C J E Z A S T O S O WA N I A Dzięki temu adapterowi ICIDU IDE/SATA - USB 2.0 możesz łatwo i szybko podłączyć urządzenie wewnętrzne IDE lub SATA, bez konieczności jego instalacji. Podłącz wewnętrzne dyski twarde, napędy CD/DVD lub inne wewnętrzne urządzenia IDE/SATA na zewnątrz. UWAGA: Windows 98SE: Najpierw podłącz urządzenia do komputera PC lub laptopa, kliknij Cancel (Anuluj) w oknie dialogowym a następnie zainstaluj sterownik z płyty CD! (setup.exe)

4 I N S T A L A C J A S P R Z Ę T U Przed przystąpieniem do instalacji sprzętu należy:upewnić się, że komputer stacjonarny lub laptop jest wyłączony i odłączony od źródła zasilania. Podłączyć kable zgodnie z następującym schematem Backup 4 3 1) Podłączenie USB 2) Podłączenie IDE 2.5 3) Podłączenie IDE 3.5 / 5.25 IDE 4) Podłączenie SATA 5) Przycisk Back-up Krok 1: Krok 2: Krok 3: Krok 4: Podłączyć kabel USB do komputera stacjonarnego lub laptopa. Zainstalować sterownik (Windows 98). W przypadku innych wersji systemu Windows sterownik zostanie zainstalowany automatycznie. Podłączyć dysk twardy lub napęd CD/DVD do odpowiedniego podłączenia adaptera. Podłączyć zasilacz do dysku twardego lub napędu CD/DVD. System wykryje dysk twardy. Dysk można znaleźć w pozycji Mój komputer. I N S T A L A C J A O P R O G R A M O WA N I A D O W Y K O N Y WA N I A K O P I I B E Z P I E C Z E Ń S T WA ( B A C K U P ) Na tej płycie CD znajduje się również oprogramowanie PC Clone EX lite. Dzięki niemu można łatwo utworzyć kopię bezpieczeństwa innego dysku twardego lub jego części. Aby zainstalować oprogramowanie, wejdź do katalogu Back-up Software. Uruchom plik Setup. exe i postępuj zgodnie z instrukcjami. Kliknij prawym przyciskiem myszy Mój komputer wybrać Zarządzaj a następnie Zarządzanie dyskami dysk ma się nazywać F. Następnie przejdź do PCCloneEX w Wszystkie programy i uruchom Narzędzie Fnet FAT32. Wybierz F dysku i uruchomić szybkie formatowanie. Po sformatowaniu, można wykonać PCCloneEX. Po naciśnięciu przycisku back-up, PCCloneEX będą kopie zapasowe plików, jak określono w programie.w funkcji Pomocy znajdziesz wyczerpujące informacje na temat tego oprogramowania.

5 G WA R A N C J A Jeżeli nie jest podane inaczej, wszystkie przedmioty sprzedawane pod nazwą ICIDU objęte są 10 lat gwarancją. Dostarczone oprogramowanie oraz akumulatorki nie są objęte gwarancją oraz wsparciem. Roszczenia gwarancyjne mogą być przeprowadzane tylko poprzez sprzedawcę, u którego urządzenie zostało zakupione. Dane techniczne mogą ulec zmianie bez powiadomienia. Wszystkie urządzenia ICIDU są zgodne z aktualnymi europejskimi normami oraz przepisami dotyczącymi bezpieczeństwa oraz ochrony środowiska. Dalsze szczegóły znajdują się na naszej stronie ICIDU jest zastrzeżonym znakiem handlowym. Wszystkie inne nazwy handlowe oraz połączone z nimi prawa są i pozostają własnością prawowitych właścicieli. Copyright 2011 ICIDU Wszelkie prawa zastrzeżone
